Brother mfc 9660 fax8360p — каталог запчастей со схемами

Содержание

1. LIST1 (MAIN FRAME)
2. LIST2 (DOCUMENT SCANNER)
3. LIST4 (PAPER TRANSPORT)
4. LIST5 (PAPER TRAY)
5. LIST6 (HEAT FIXING UNIT)
6. LIST7 (COVER)
7. LIST8 (CONTROL PANEL)
8. LIST9 (PCB ASSY)
9. LIST10 (ACCESSORIES)

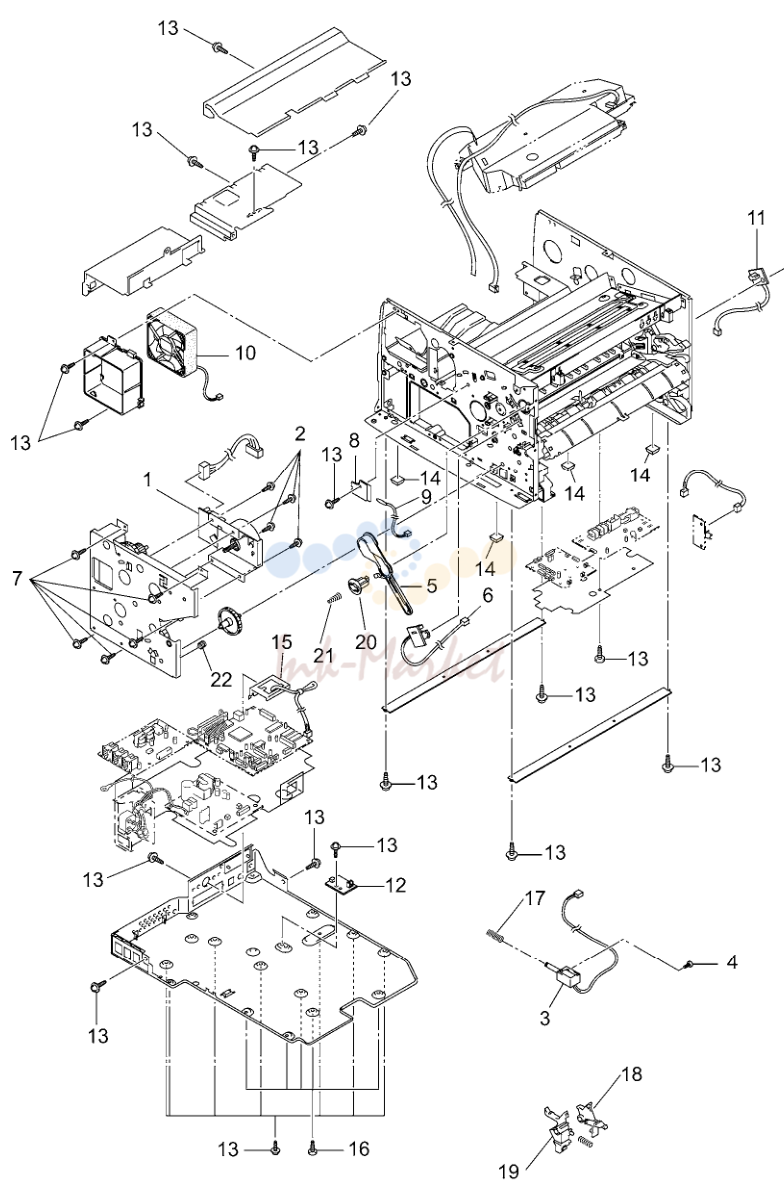

1. LIST1 (MAIN FRAME)

№	Артикул	Описание
1	LE1744001 запросить цену →	1 MAIN MOTOR ASSY
2	087320616 запросить цену →	4 TAPTITE, CUP S M3X6
3	LJ5701001 запросить цену →	1 SOLENOID ASSY
4	000300415 запросить цену →	1 SCREW, BIND M3X4
5	UL8984001 запросить цену →	1 FRONT COVER LINK
6	LJ5704001 запросить цену →	1 TONER SENSOR (LED) PCB
7	087320616 запросить цену →	6 TAPTITE, CUP S M3X6
8	LE1166001 запросить цену →	1 THERMISTOR FILM
9	LG2423001 запросить цену →	1 THERMISTOR ASSY
10	LM2688001 запросить цену →	1 FAN MOTOR UNIT EXCEPT FOR ARL/CHN/NZ/ASA ADD
10	LJ4745 запросить цену →	001 1 FAN MOTOR UNIT FOR ARL/CHN/NZ/ASA
11	UL9104001 запросить цену →	1 TONER SENSOR (RECEIVER) PCB
12	UG6217001 запросить цену →	1 PAPER EJECTION SENSOR PCB
13	087320616 запросить цену →	23 TAPTITE, CUP S M3X6
14	LJ7403001 запросить цену →	4 RUBBER FOOT
15	LJ8031001 запросить цену →	1 2ND CASSETTE RELAY PCB
16	085411215 запросить цену →	5 SCREW, BIND B TITE M4X12
17	LJ5703001 запросить цену →	1 SOLENOID RELEASE SPRING
18	UL8972001 запросить цену →	1 P/R CLUTCH LEVER
19	UL8971001 запросить цену →	1 F/R CLUTCH LEVER
20	UL8982001 запросить цену →	1 DEVELOP JOINT
21	UL8983001 запросить цену →	1 JOINT SPRING
22	UL8959001 запросить цену →	1 FRICTION SPRING

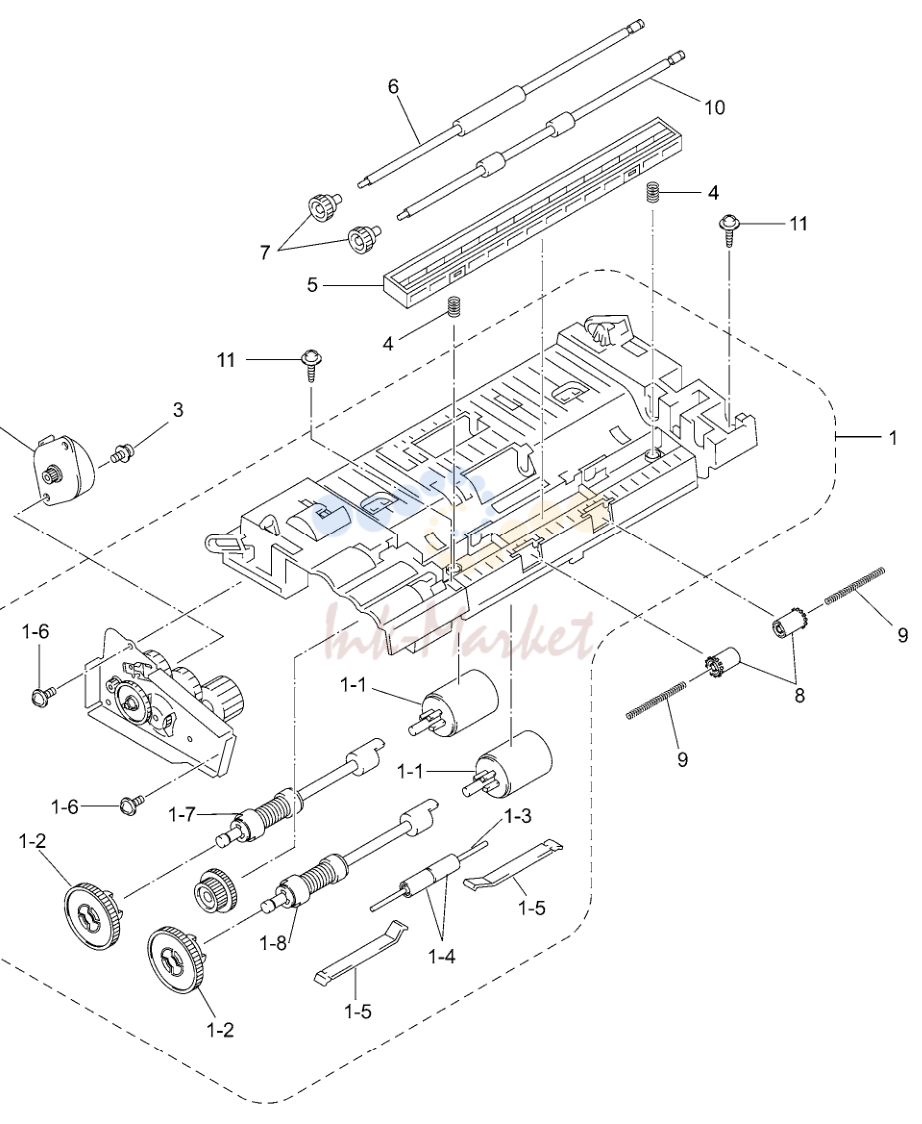

2. LIST2 (DOCUMENT SCANNER)

№	Артикул	Описание
1	LE1164001 запросить цену →	1 DOCUMENT SCANNER ASSY √
1-1	LE1072001 ✓ в наличии	2 DOCUMENT SEPARATION ROLLER ZLM
1-2	UL5632000 запросить цену →	2 DOCUMENT SEPARATION ROLLER GEAR
1-3	UF4369000 запросить цену →	1 PRESSURE ROLLER SHAFT
1-4	UF9009001 ✓ в наличии	2 PRESSER ROLLER
1-5	UU7032001 запросить цену →	2 PRESSER ROLLER LEAF SPRING
1-6	087310815 запросить цену →	2 TAPTITE, CUP B M3X8
1-7	UU2006001 запросить цену →	1 DOCUMENT TAKE-IN ROLLER SHAFT ASSY, WHITE
1-8	UU2008001 запросить цену →	1 SEPARATION ROLLER SHAFT ASSY, BLACK
2	UU2027001 запросить цену →	1 SCANNER MOTOR
3	0A4300605 запросить цену →	1 SCREW, PAN (WASHER) M3X6
4	UU2028001 запросить цену →	2 CIS SPRING
5	LE7949001 запросить цену →	1 CIS UNIT (SP) √
6	UU2029001 запросить цену →	1 DOCUMENT FEED ROLLER
7	LE1196001 ✓ в наличии	2 DOCUMENT FEED ROLLER GEAR
8	UL6244002 ✓ в наличии	2 PINCH ROLLER
9	UU2009001 запросить цену →	2 PINCH ROLLER SPRING
10	UU2031001 запросить цену →	1 EJECTION ROLLER
11	087311016 запросить цену →	2 TAPTITE, CUP B M3X10

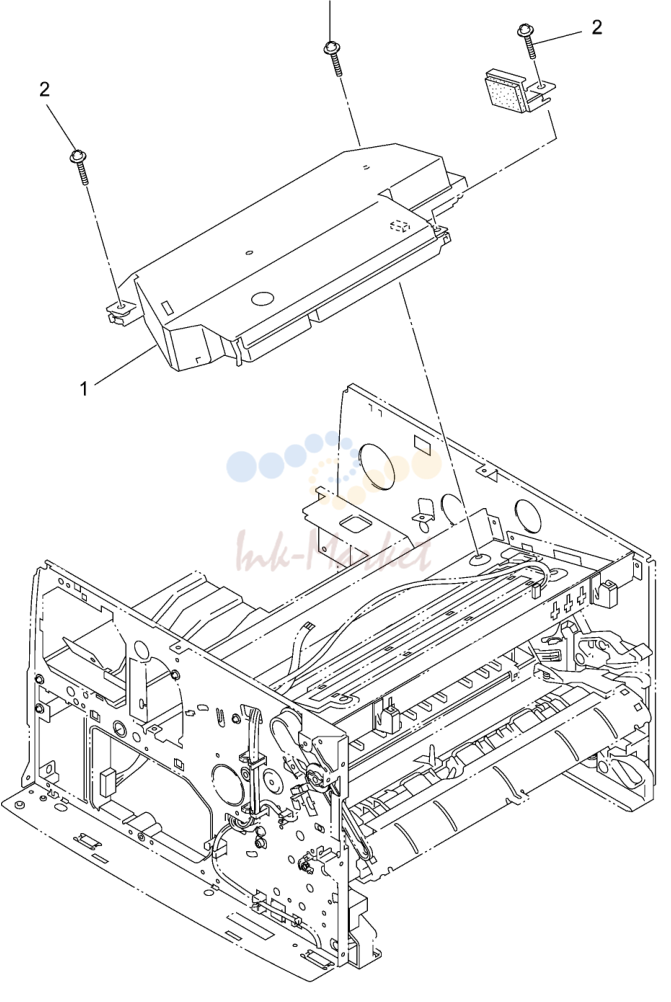

3. LIST4 (PAPER TRANSPORT)

№	Артикул	Описание
1	UL9059001 запросить цену →	1 JOINT
2	UL9060001 запросить цену →	1 PAPER FEED ROLLER ASSY
3	UL9062001 запросить цену →	1 PAWLED BUSHING
4	UL9066001 ✓ в наличии	1 PAPER PICK-UP ROLLER ASSY
5	UL9062001 запросить цену →	1 PAWLED BUSHING
6	UL9069001 запросить цену →	1 CONDUCTIVE BUSHING
7	LJ4499001 запросить цену →	1 ELECTRODE SPRING
8	LJ4843001 запросить цену →	1 OUTER CHUTE 1 (SP)
9	LJ5591001 запросить цену →	1 PLANET GEAR ASSY (SP)
10	UL9070001 запросить цену →	1 GEAR
11	UL8985001 запросить цену →	1 GEAR
12	LJ5705001 запросить цену →	1 GEAR 21 PRESSURE PLATE
13	LJ5838001 запросить цену →	1 PLANET GEAR ASSY B (SP)
14	UL9049001 запросить цену →	1 MANUAL INSERTION SENSOR ACTUATOR
15	UL9050001 запросить цену →	1 REGISTRATION SENSOR ACTUATOR
16	UL9051001 запросить цену →	1 REGISTRATION SENSOR SPRING
17	UU2042001 запросить цену →	1 CASSETTE SENSOR ACTUATOR
18	UL9053001 запросить цену →	2 TRANSFER ARM ADD
19	UL9052001 запросить цену →	2 TRANSFER SPRING ADD

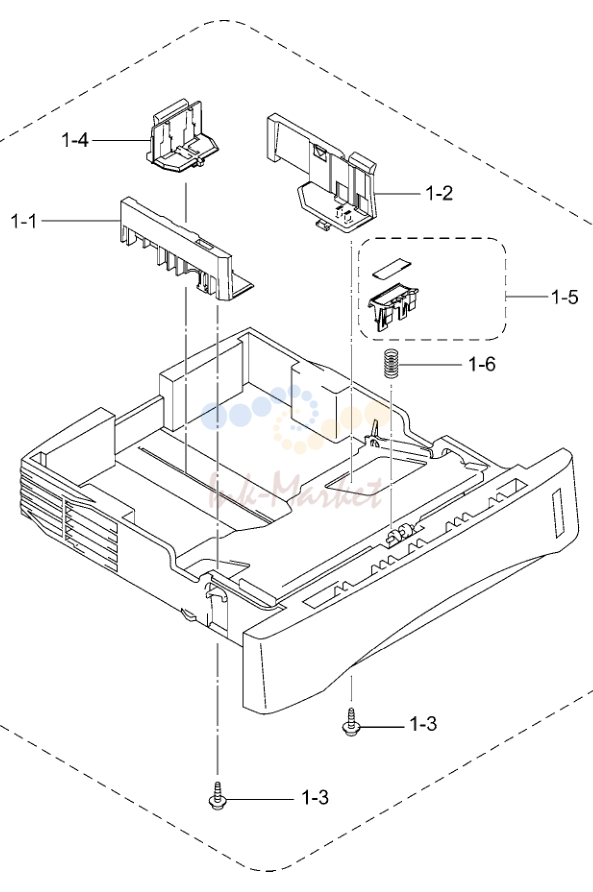

4. LIST5 (PAPER TRAY)

№	Артикул	Описание
1	LE1162001 запросить цену →	1 PAPER TRAY ASSY, LEGAL, MFC9660 FOR √
1	LJ4181001 запросить цену →	1 PAPER TRAY ASSY, MFC9660 FOR ARL/NZ/ASA, √
1-1	UL9078001 запросить цену →	1 SIDE GUIDE L, BLUE(6155)
1-2	UL9079001 запросить цену →	1 SIDE GUIDE R, BLUE(6155)
1-3	U73515001 запросить цену →	2 SCREW, CUP B M2.6X5
1-4	UL9083001 запросить цену →	1 PAPER REAR GUIDE, BLUE(6155)
1-5	UL9084001 запросить цену →	1 SEPARATION PAD SUPPORT ASSY
1-6	UL9090001 запросить цену →	1 SEPARATION PAD SPRING

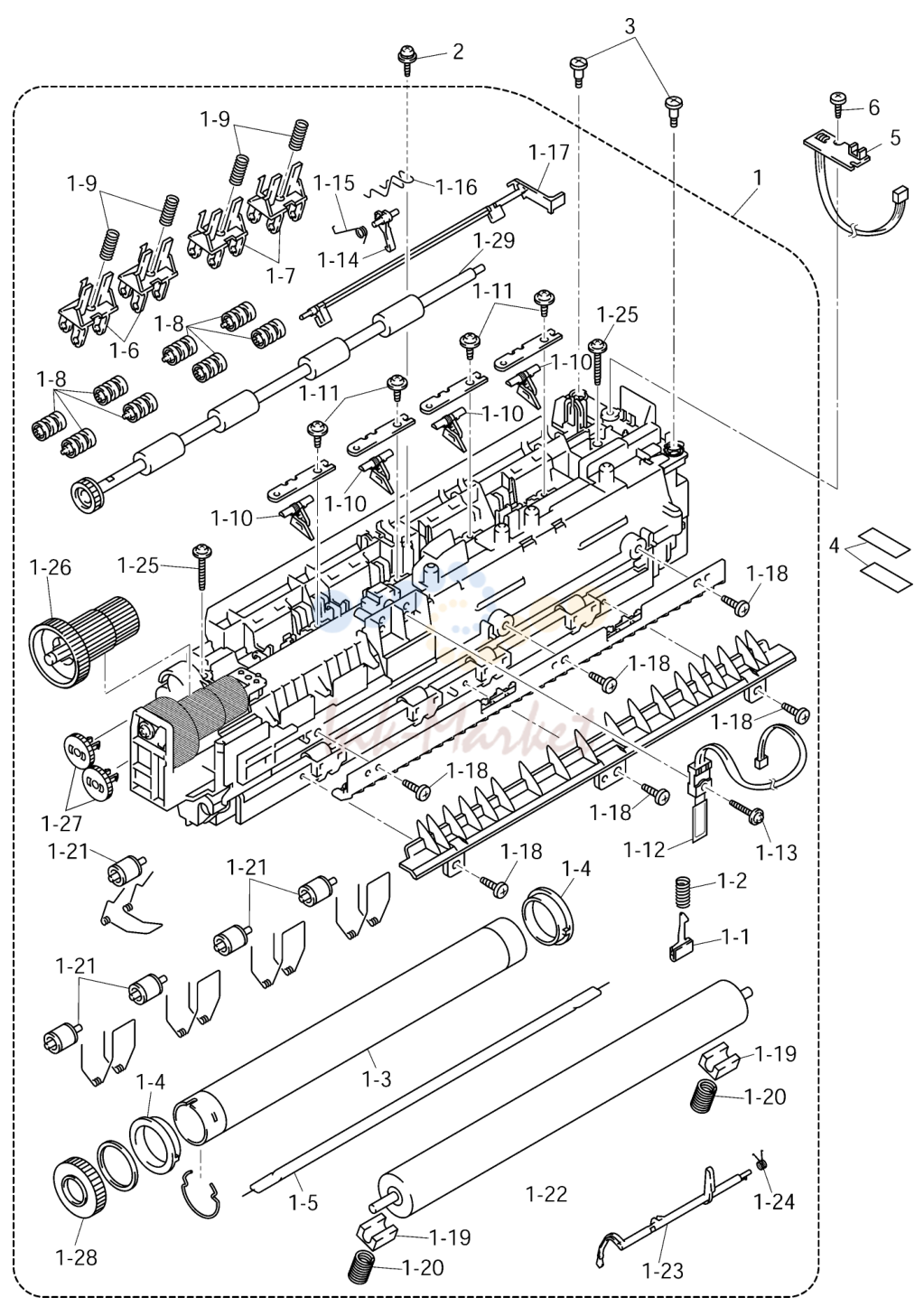

5. LIST6 (HEAT FIXING UNIT)

№	Артикул	Описание
1	LJ7162001 ✓ в наличии	1 FIXING UNIT, 230V (SP) √
1-1	LJ5682001 запросить цену →	1 CLEANER ASSY
1-2	UH3635001 запросить цену →	1 CLEANER SPRING
1-3	LJ5684001 ✓ в наличии	1 HEAT ROLLER
1-4	UL8908001 запросить цену →	2 HR BEARING
1-5	LJ5695001 запросить цену →	1 HALOGEN LAMP, 230V
1-6	LJ5276001 запросить цену →	2 EJECT PINCH ROLLER HOLDER L
1-7	LJ5277001 запросить цену →	2 EJECT PINCH ROLLER HOLDER R
1-8	LJ5278001 запросить цену →	8 EJECT PINCH ROLLER
1-9	LJ5279001 запросить цену →	4 EJECT PINCH SPRING
1-10	LJ7877001 ✓ в наличии	4 PICK OFF FINGER ASSY C chg
1-11	087310615 запросить цену →	4 TAPTITE, CUP B M3X6
1-12	LJ5686001 запросить цену →	1 THERMISTOR ASSY
1-13	085311216 запросить цену →	1 SCREW, BIND B TITE 3X12
1-14	LJ5734001 запросить цену →	1 EJECT ACTUATOR
1-15	LJ5732001 запросить цену →	1 EJECT ACTUATOR SPRING
1-16	LJ5736001 запросить цену →	1 ACTUATOR HOLDER
1-17	LJ5735001 запросить цену →	1 EJECT ACTUATOR
1-18	085311015 запросить цену →	6 SCREW, BIND B TITE 3X10
1-19	UL8916001 запросить цену →	2 PR BEARING
1-20	LJ5690001 запросить цену →	2 PR SPRING
1-21	LJ5268001 запросить цену →	5 CLEANER PINCH ROLLER ASSY
1-22	LJ5287001 запросить цену →	1 PRESSURE ROLLER
1-23	UL8920001 запросить цену →	1 PAPER EJECT ACTUATOR
1-24	UL8921001 запросить цену →	1 EJECT ACTUATOR SPRING
1-25	087312015 запросить цену →	2 TAPTITE, CUP B M3X20
1-26	UL8923001 запросить цену →	1 FU DRIVER GEAR
1-27	LM2047001 ✓ в наличии	2 IDLE GEAR 13 chg
1-28	UL8910001 ✓ в наличии	1 HR GEAR 34 add
1-29	LJ4118001 ✓ в наличии	1 EJECT ROLLER ASSY ADD
2	087320815 запросить цену →	1 TAPTITE, CUP S M3X8
3	LJ4740001 запросить цену →	2 SHOULDER SCREW
4	LJ4432001 запросить цену →	2 TAPE 32X12
5	LJ8841001 запросить цену →	1 JAM SENSOR PCB ASSY
6	085311015 запросить цену →	1 SCREW, BIND B TITE 3X10

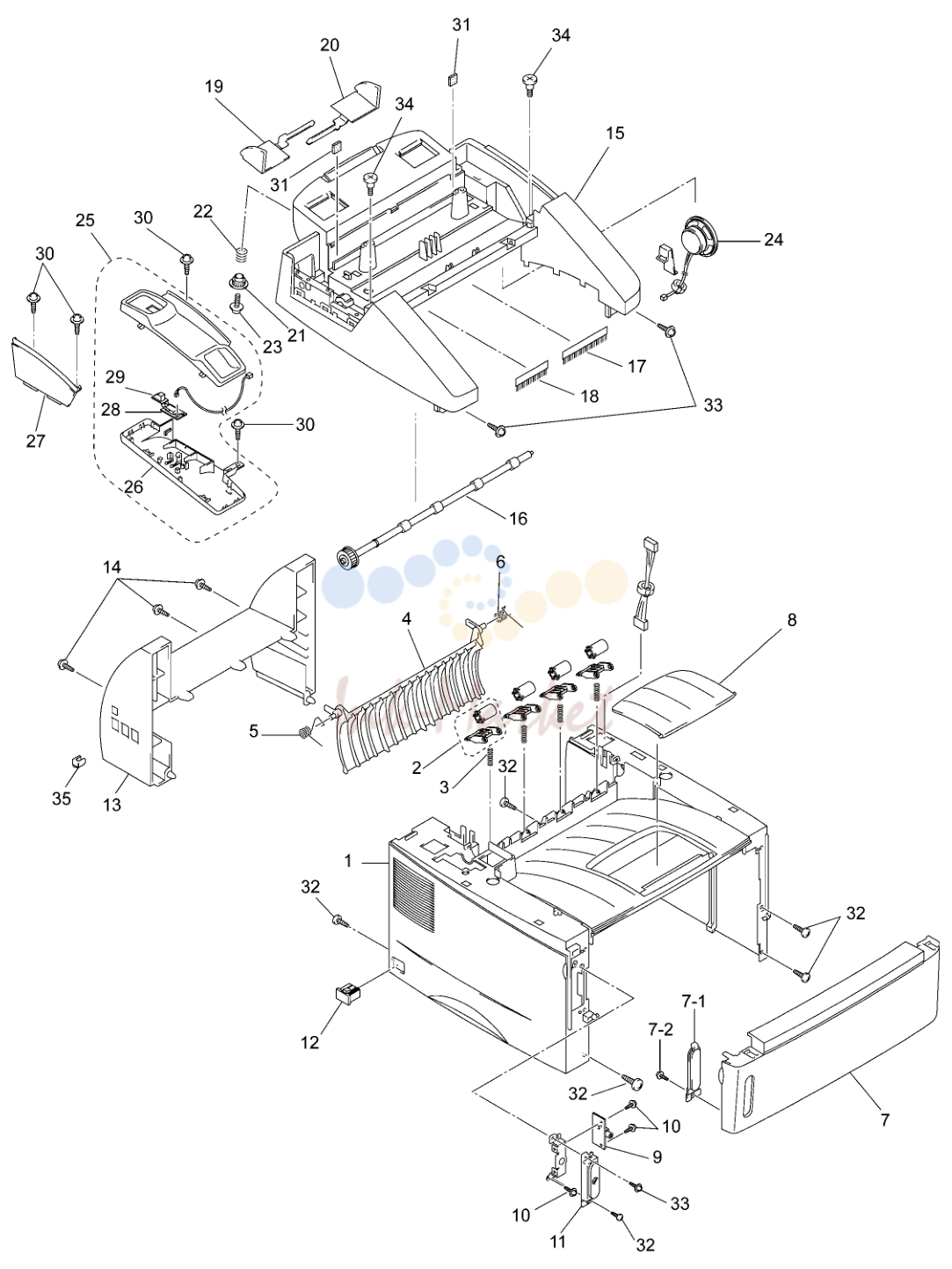

6. LIST7 (COVER)

№	Артикул	Описание
1	LJ5751001 запросить цену →	1 MAIN COVER ASSY, GRAY(1495)
2	UL9122001 запросить цену →	4 PINCH ROLLER ASSY
3	UL9125001 запросить цену →	4 PINCH ROLLER SPRING
4	LJ5763001 запросить цену →	1 OUTER CHUTE, GRAY(1495)
5	UL9127001 запросить цену →	1 CHUTE SPRING L
6	UL9128001 запросить цену →	1 CHUTE SPRING R
7	UU2102003 запросить цену →	1 FRONT COVER ASSY, EXCEPT FOR FAX8370, GRAY(1495)
7	LE8478001 запросить цену →	1 FRONT COVER ASSY, FAX8370, GRAY(1495)
7-1	UU2094001 запросить цену →	1 FRONT SUB COVER, GRAY(1495)
7-2	087310815 запросить цену →	1 TAPTITE, CUP B M3X8
8	UL9140001 запросить цену →	1 PAPER SUB TRAY, GRAY(1495)
9		---- NOT USED
10		---- NOT USED
11		---- NOT USED
12	UU2045001 запросить цену →	1 SWITCH COVER, GRAY(1495)
13	UU2002001 запросить цену →	1 REAR COVER, GRAY(1495)
14	0A5401006 запросить цену →	3 SCREW, PAN (S/P WASHER) M4X10
15	UU2003001 запросить цену →	1 TOP COVER, GRAY(1495)
16	UL9142001 запросить цену →	1 EXIT ROLLER ASSY
17	LJ4125001 запросить цену →	1 ANTI-STATIC BRUSH (LONG)
18	LE1242001 запросить цену →	1 ANTI-STATIC BRUSH (SHORT)
19	UF6114008 запросить цену →	1 DOCUMENT GUIDE, L, EXCEPT FOR FAX8370, GRAY(1495)
19	UF6114009 запросить цену →	1 DOCUMENT GUIDE, L, FOR FAX8370, CLEAR PURPLE(6342) add
20	UF6115008 запросить цену →	1 DOCUMENT GUIDE, R, EXCEPT FOR FAX8370, GRAY(1495)
20	UF6115009 запросить цену →	1 DOCUMENT GUIDE, R, FOR FAX8370, CLEAR PURPLE(6342) add
21	UF4417000 запросить цену →	1 GUIDE GEAR
22	UF4418001 запросить цену →	1 SPRING, COMPRESSION
23	UF5034001 запросить цену →	1 TAPTITE, B 3X6
24	LG2210001 запросить цену →	1 SPEAKER UNIT
25	UU2048001 запросить цену →	1 HANDSET HOLDER ASSY, FAX8370 add
26	UF8166008 запросить цену →	1 LOWER HANDSET HOLDER, FAX8370 add
27	LE1023001 запросить цену →	1 DUMMY COVER, EXCEPT FOR FAX8370
28	LG4419002 запросить цену →	1 HOOK PCB ASSY, FAX8370 CHG
29	UF8167008 запросить цену →	1 ACTUATOR HOOK, FAX8370 add
30	087311016 запросить цену →	2 TAPTITE, CUP B M3X10
31		---- NOT USED
32	085320816 запросить цену →	5 TAPTITE, BIND S M3X8
33	087321015 запросить цену →	2 TAPTITE, CUP S M3X10
34	UF9823001 запросить цену →	2 SHOULDER SCREW
35	UF5745000 запросить цену →	1 MJ COVER FOR GER/UK/FRA/BEL/FIN/DEN/AUS/ITA/ZAF/SWE CHG
36	LE8190001 запросить цену →	1 SUB BACK COVER, FAX8360P chg

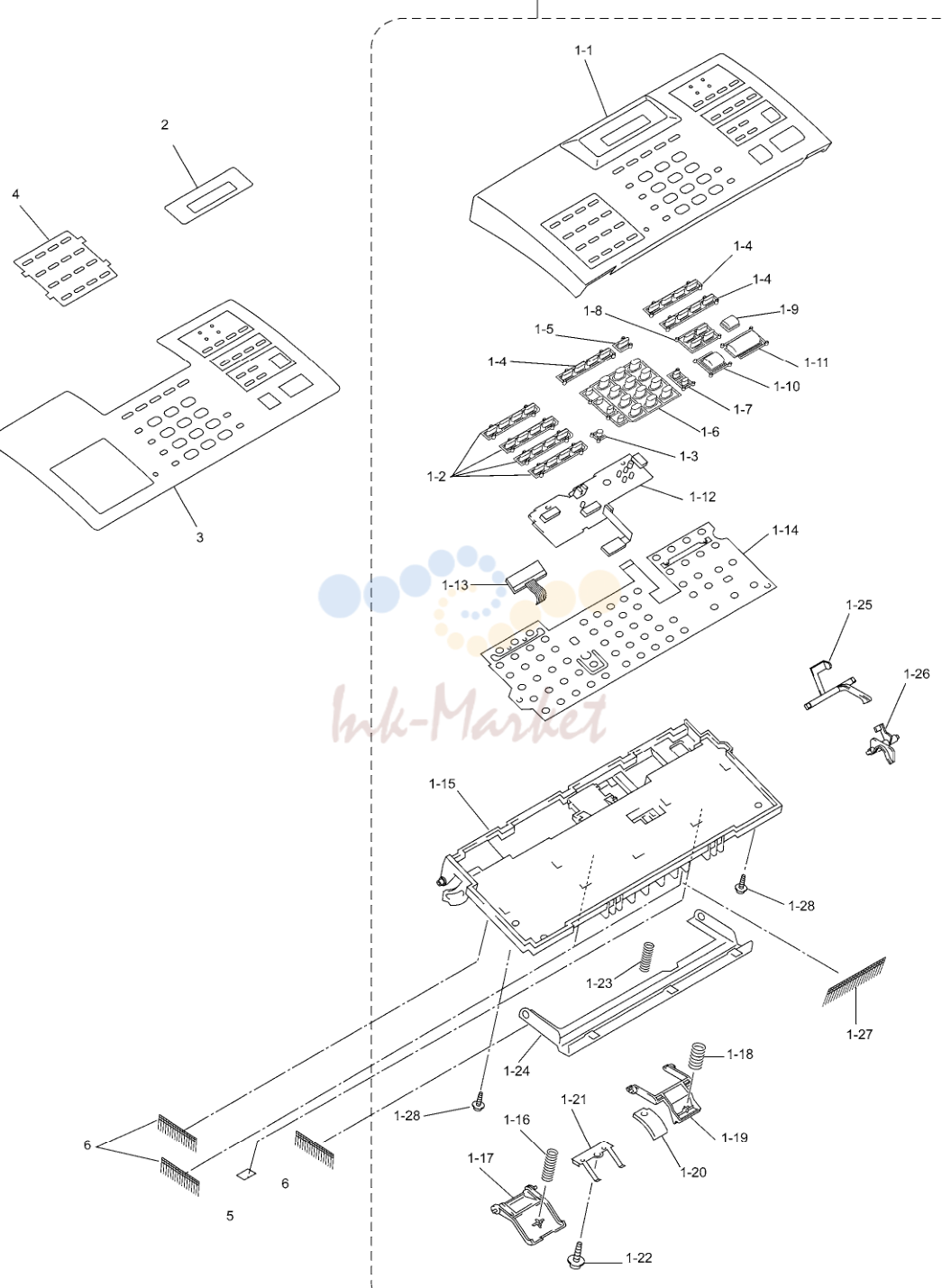

7. LIST8 (CONTROL PANEL)

№	Артикул	Описание
1	LE7308001 запросить цену →	1 CONTROL PANEL ASSY, MFC9660 √
1	LE8071001 запросить цену →	1 CONTROL PANEL ASSY, FAX8360P/FAX8370
1-1	UU2004001 запросить цену →	1 CONTROL PANEL, GRAY(1495)
1-2	UF8176008 запросить цену →	4 KEY, ONE TOUCH, GRAY(1495)
1-3	UF4576008 запросить цену →	1 KEY, SHIFT, GRAY(1495)
1-4	UF9118006 запросить цену →	3 KEY, FUNCTION, GRAY(1495), MFC9660
1-4	UF9118006 запросить цену →	2 KEY, FUNCTION, GRAY(1495), FAX8360P/FAX8370
1-5	UF5581010 запросить цену →	1 KEY, FUNCTION91, GRAY(1495)
1-6	UF4393007 запросить цену →	1 KEY, TEN, GRAY(1495)
1-7	UU7099008 запросить цену →	1 KEY, VOLUME, GRAY(1495)
1-8	UU7100008 запросить цену →	1 KEY, COPY AREA, GRAY(1495)
1-9	UF8174009 запросить цену →	1 KEY, COPY, GREEN(5159)
1-10	UF8173004 запросить цену →	1 KEY, STOP, PINK(2205)
1-11	UF8172006 запросить цену →	1 KEY, START, PURPLE(6255)
1-12	LG2212001 запросить цену →	1 CONTROL PANEL PCB ASSY
1-13	UG4552000 запросить цену →	1 LCD
1-14	LE1155001 запросить цену →	1 FPC KEY (SP)
1-15	UU2005001 запросить цену →	1 PANEL REAR COVER
1-16	UU2051001 запросить цену →	1 DOCUMENT NIP PIECE SPRING
1-17	UU2052001 запросить цену →	1 DOCUMENT NIP PIECE
1-18	UU2053001 запросить цену →	1 ADF SPRING
1-19	UU2054001 запросить цену →	1 SPILLING PLATE, B
1-20	UU2055001 запросить цену →	1 SEPARATION RUBBER
1-21	UU2056001 запросить цену →	1 SPRING PLATE, A
1-22	UF5034001 запросить цену →	1 TAPTITE, B 3X6
1-23	UU2057001 запросить цену →	1 DOCUMENT PRESSURE SPRING
1-24	LE6342001 запросить цену →	1 DOCUMENT PRESSURE BAR ASSY
1-25	UU2061001 запросить цену →	1 DOCUMENT FRONT SENSOR ACTUATOR
1-26	UU2062001 запросить цену →	1 DOCUMENT REAR SENSOR ACTUATOR
1-27	LE7305001 запросить цену →	1 ANTI-STATIC BRUSH
1-28	087310815 запросить цену →	2 TAPTITE, CUP B M3X8
2	UU2063002 запросить цену →	1 LCD SHEET
3	LE7319001 запросить цену →	1 PANEL SHEET, MFC9660 FOR GER/AUS √ √
3	LE8173001 запросить цену →	1 PANEL SHEET, FAX8360P FOR GER/AUS √ √
3	LE7329001 запросить цену →	1 PANEL SHEET, MFC9660 FOR UK/BEL/NLD/CHE/IRE/ZAF √ √
3	LE8177001 запросить цену →	1 PANEL SHEET, FAX8360P FOR UK/BEL/NLD/CHE/IRE/ZAF/GNR √ √
3	LE7333001 запросить цену →	1 PANEL SHEET, MFC9660 FOR FRA √ √
3	LE8181001 запросить цену →	1 PANEL SHEET, FAX8360P FOR FRA √ √
3	LE7691001 запросить цену →	1 PANEL SHEET, MFC9660 FOR NOR √ √
3	LE8209001 запросить цену →	1 PANEL SHEET, FAX8360P FOR NOR √ √
3	LE7692001 запросить цену →	1 PANEL SHEET, MFC9660 FOR FIN √ √
3	LE7693001 запросить цену →	1 PANEL SHEET, MFC9660 FOR DEN √ √
3	LE7694001 запросить цену →	1 PANEL SHEET, MFC9660 FOR SPA √ √
3	LE8219001 запросить цену →	1 PANEL SHEET, FAX8360P FOR SPA √ √
3	LE7695001 запросить цену →	1 PANEL SHEET, MFC9660 FOR ITA √ √
3	LE7696001 запросить цену →	1 PANEL SHEET, MFC9660 FOR SWE √ √
3	LE8222001 запросить цену →	1 PANEL SHEET, FAX8360P FOR SWE √ √
3	LE7856001 запросить цену →	1 PANEL SHEET, MFC9660 FOR ARL/NZ/ASA √
3	LE8231001 запросить цену →	1 PANEL SHEET, FAX8360P FOR ARL/NZ/ASA √
3	LE8450001 запросить цену →	1 PANEL SHEET, FAX8370 √ add
4	UU2067001 запросить цену →	1 ADDRESS LABEL, EXCEPT FOR MFC9660 ZAF, GRAY(1495)
4	LE1509001 запросить цену →	1 ADDRESS LABEL, MFC9660 FOR ZAF, GRAY(1495) ADD
5	LE1706001 запросить цену →	2 HOLE SHIELD FILM
6	LE7304001 запросить цену →	3 ANTI-STATIC SUB BRUSH

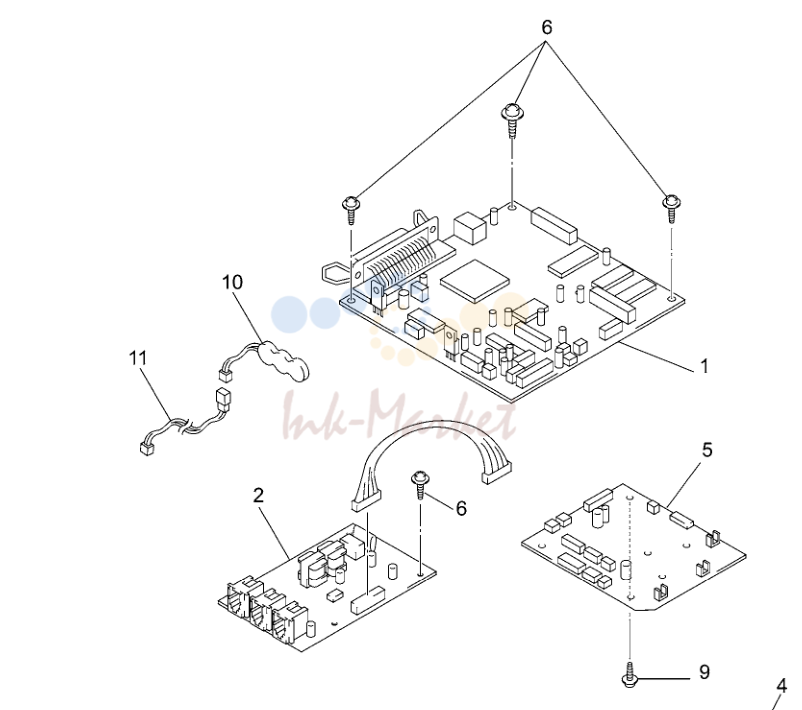

8. LIST9 (PCB ASSY)

№	Артикул	Описание
1	LG4034001 запросить цену →	1 MAIN PCB ASSY, MFC9660 √
1	LG3928001 запросить цену →	1 MAIN PCB ASSY, FAX8360P √
1	LG4039001 запросить цену →	1 MAIN PCB ASSY, FAX8370 √ add
2	LG2295061 запросить цену →	1 NCU PCB ASSY FOR √
2	LG2819002 запросить цену →	1 NCU PCB ASSY FOR ARL/NZ √
2	LG2821002 запросить цену →	1 NCU PCB ASSY FOR ASA √
2	LG2820070 запросить цену →	1 NCU PCB ASSY, FAX8370 √ add
3	LJ9609001 запросить цену →	1 LOW VOLTAGE POWER SUPPLY PCB ASSY, 230V, EXCEPT FOR √ add
3	LG4016001 запросить цену →	1 LOW VOLTAGE POWER SUPPLY PCB ASSY, 230V FOR ARL/NZ √ DEL
3	LG4023001 запросить цену →	1 LOW VOLTAGE POWER SUPPLY PCB ASSY, 230V √
4	LF2609001 ✓ в наличии	1 HIGH-VOLTAGE POWER SUPPLY ASSY (SP) √ add
4	LJ5831001 запросить цену →	1 HIGH-VOLTAGE POWER SUPPLY ASSY (SP) FOR ARL/NZ/ASA/CHN √ DEL
5	LG3256001 запросить цену →	1 ENGINE PCB ASSY √
6	087320616 запросить цену →	5 TAPTITE, CUP S M3X6
7	084320815 запросить цену →	2 SCREW, FLAT S M3X8
8	LM2048001 запросить цену →	1 SCREW, PAN(WASHER)M3.5X6 chg
9	085411215 запросить цену →	4 SCREW, BIND B TITE M4X12
10	LG3623001 запросить цену →	1 BATTERY
11	LG3624001 запросить цену →	1 BATTERY HARNESS

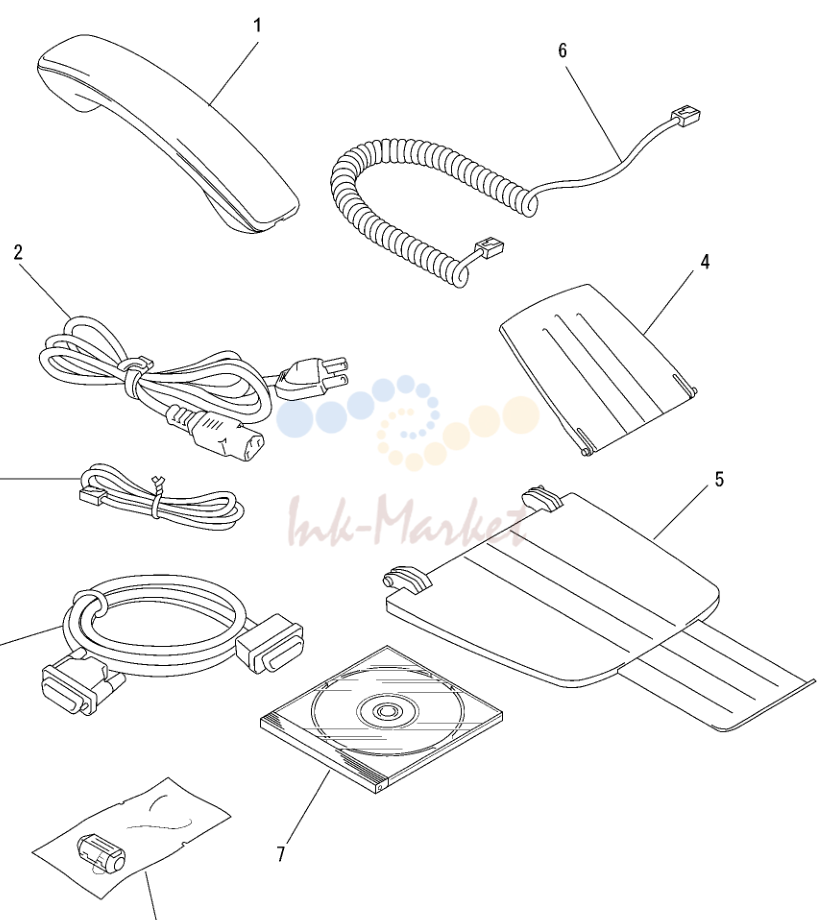

9. LIST10 (ACCESSORIES)

№	Артикул	Описание
1	UF6857010 запросить цену →	1 HANDSET ASSY, FAX8370 add
2	LG4424001 запросить цену →	1 AC CORD ASSY, EUR VDE FOR √ chg √
2	LG2359001 запросить цену →	1 AC CORD ASSY, EUR BS FOR UK/IRE √ √
2	LG4718001 запросить цену →	1 AC CORD ASSY, EUR SEV FOR CHE √ chg √
2	LG2361001 запросить цену →	1 AC CORD ASSY, EUR DEMCO, FOR DEN √ √
2	LJ9667001 запросить цену →	1 AC CORD ASSY, SAA FOR ARL/NZ √ chg
2	LG6404001 запросить цену →	1 AC CORD BAG ASSY LF ZAF √ chg √
2	LG2085001 запросить цену →	1 AC CORD ASSY, VDE FOR ASA √
2	LG6208001 запросить цену →	1 AC CORD BAG ASSY LF BS/PSB, FAX8360P/MFC9660 FOR ASA √ CHG
2	LJ9353001 запросить цену →	1 AC CORD ASSY LF FOR CHN √ chg
3	UG3625001 запросить цену →	1 TELEPHONE LINE CORD FOR GER √
3	UG3626001 запросить цену →	1 TELEPHONE LINE CORD FOR UK/ZAF √
3	UG3627001 запросить цену →	1 TELEPHONE LINE CORD FOR FRA √
3	UG3629001 запросить цену →	1 TELEPHONE LINE CORD FOR NOR √
3	UG1575001 запросить цену →	1 TELEPHONE LINE CORD FOR BEL √
3	LG3077001 запросить цену →	1 TELEPHONE LINE CORD FOR NLD/IRE/SPA/ASA/ARL/GNR/CHN,
3	UG3469000 запросить цену →	1 TELEPHONE LINE CORD FOR CHE √
3	LG5827001 запросить цену →	1 TELEPHONE LINE CORD FOR FIN/DEN/SWE chg
3	UG3633001 запросить цену →	1 TELEPHONE LINE CORD FOR DEN del
3	UG4205001 запросить цену →	1 TELEPHONE LINE CORD FOR AUS √
3	UG3634001 запросить цену →	1 TELEPHONE LINE CORD FOR ITA
3	UG3635001 запросить цену →	1 TELEPHONE LINE CORD FOR SWE del √
3	UG3290001 запросить цену →	1 TELEPHONE LINE CORD FOR NZ, FAX8360P FOR ARL
4	UU2080008 запросить цену →	1 DOCUMENT SUPPORT, CLEAR PURPLE(6342)
5	UU2069008 запросить цену →	1 DOCUMENT TRAY, CLEAR PURPLE(6342)
6	UF7204008 запросить цену →	1 HANDSET CURLED CORD LL ASSY, FAX8370 add
7	LE7320001 запросить цену →	1 CD-ROM ASSY, MFC9660 FOR GER/UK/FRA/CHE/IRE/AUS/ZAF √
7	LE7860001 запросить цену →	1 CD-ROM ASSY, MFC9660 FOR NOR/DEN/SWE √
7	LE7857001 запросить цену →	1 CD-ROM ASSY, MFC9660 FOR SPA/ITA √
7	LE7960001 запросить цену →	1 CD-ROM ASSY, MFC9660 FOR BEL/NLD/FIN √
7	LE8155001 запросить цену →	1 CD-ROM ASSY, MFC9660 FOR ARL/NZ/ASA
8	UG4558001 запросить цену →	1 I/F CABLE, MFC9660 FOR GER/UK/IRE/AUS/ARL/NZ/ASA
9	LE7699001 запросить цену →	1 FERRITE CORE BAG ASSY FOR ARL/ASA del
