Brother MFC-9050 — каталог запчастей со схемами

Содержание

1. 1 SCANNER FRAME ATTACHMENT

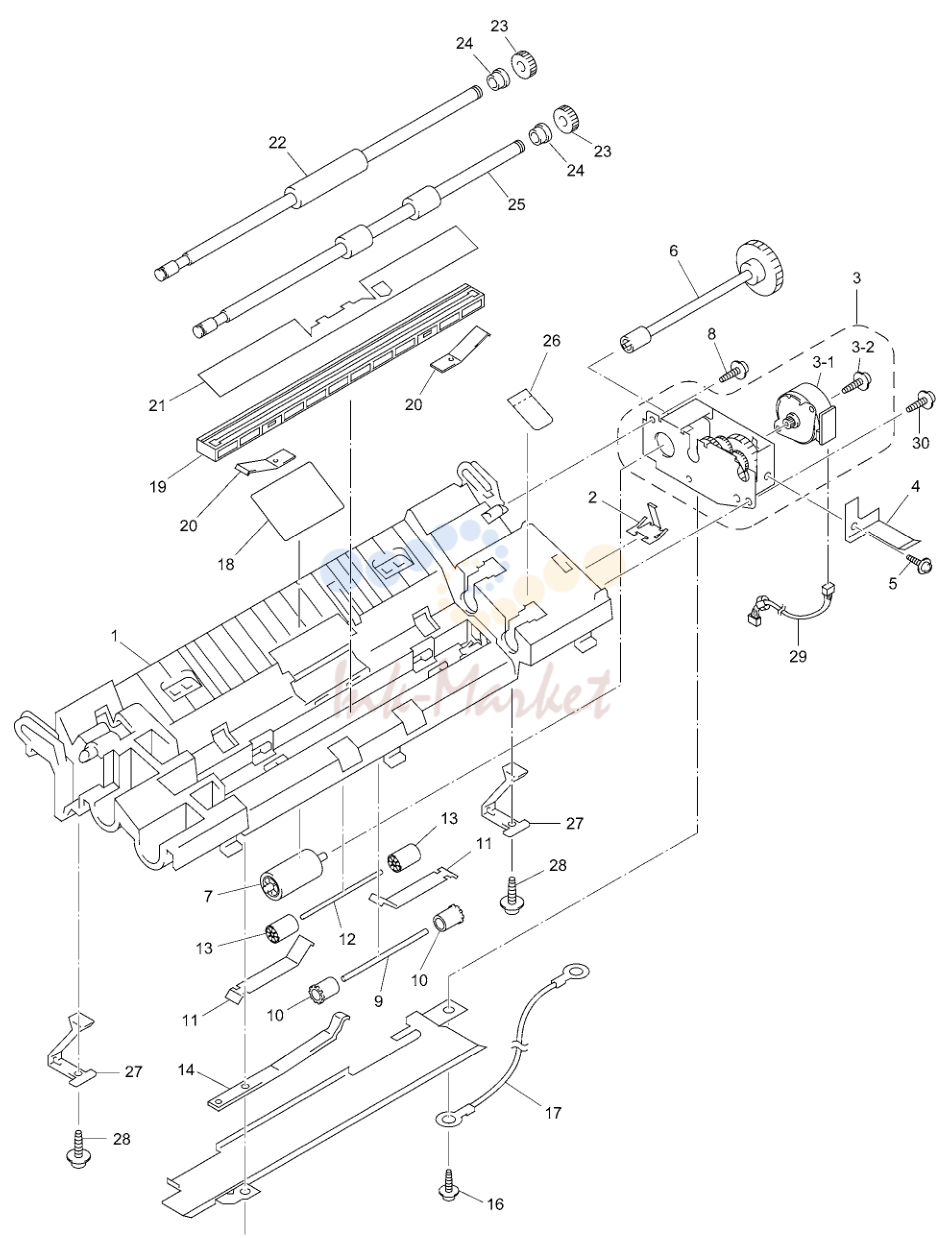

2. SCANNER FRAME ATTACHMENT

1. 1 SCANNER FRAME ATTACHMENT

№	Артикул	Описание
1		SCANNER FRAME ATTACHMENT
2	UU7123001 запросить цену →	1 GEAR DRIVE UNIT
3	UF7309003 запросить цену →	1 MULTI-PURPOSE SHEET FEEDER, WHITE(1397) FOR FAX8050P/8250P
3	UF7309004 запросить цену →	1 MULTI-PURPOSE SHEET FEEDER, WHITE(1138) FOR MFC9050/9550
4	UU7134001 запросить цену →	1 LASER UNIT
5	UU7442001 запросить цену →	1 HEAT-FIXING UNIT, 240V
5-1	UL6880001 запросить цену →	1 FU LAMP, 240V
6	UG4557001 запросить цену →	1 LOW-VOLTAGE POWER SUPPLY PCB ASSY, 230V(WITHOUT AC CORD)
7	087412016 запросить цену →	3 TAPTITE, CUP B M4X20
8	087311016 запросить цену →	2 TAPTITE, CUP B M3X10
9	UG4220001 запросить цену →	1 TONER SENSOR PCB ASSY
10	087310815 запросить цену →	1 TAPTITE, CUP B M3X8
11	UG4635001 запросить цену →	1 TONER SENSOR HARNESS
12	085411215 запросить цену →	3 TAPTITE, BIND B M4X12
13	UU7043001 запросить цену →	1 SCANNER SPONGE
14	085411215 запросить цену →	1 TAPTITE, BIND B M4X12
15	UU7044002 запросить цену →	1 MAIN COVER ASSY, WHITE(1397) FOR FAX8050P/8250P
15	UU7044001 запросить цену →	1 MAIN COVER ASSY, WHITE(1138) FOR MFC9050/9550
16	UL6887001 запросить цену →	1 EL BOARD
17	087320616 запросить цену →	1 TAPTITE, CUP S M3X6
18	085411215 запросить цену →	1 TAPTITE, BIND B M4X12
19	UU7051001 запросить цену →	1 FAN
20	UU7054001 запросить цену →	1 FAN SUPPORT
21	UU7055001 запросить цену →	1 INSULATION FILM
22	085411215 запросить цену →	1 TAPTITE, BIND B M4X12
23	UU7056001 запросить цену →	1 REGISTRATION SENSOR ACTUATOR
24	UU7057001 запросить цену →	1 SHEET FEEDER COVER SENSOR ACTUATOR
25	UU7058001 запросить цену →	1 TOP COVER SENSOR ACTUATOR
26	UG4509001 запросить цену →	1 SPEAKER
27	085411215 запросить цену →	1 TAPTITE, BIND B M4X12
28	087320616 запросить цену →	1 TAPTITE, CUP S M3X6
29	UF6559001 запросить цену →	1 SCREW, PAN (WASHER) M4X8DB
30	UU7062001 запросить цену →	1 BOTTOM PLATE
31	UD4019001 запросить цену →	2 RUBBER FOOT
32	085411215 запросить цену →	7 TAPTITE, BIND B M4X12
33	087320616 запросить цену →	3 TAPTITE, CUP S M3X6
34	002300616 запросить цену →	2 SCREW, PAN M3X6
35	UU7064001 запросить цену →	1 OPTION COVER
36	0A5300805 запросить цену →	2 SCREW, PAN (S/P WASHER) M3X8
37	UU7322001 запросить цену →	1 SPACER 30X145
38	UL6717001 запросить цену →	1 PAPER EJECTION SENSOR ACTUATOR
39	UF8165003 запросить цену →	1 UPPER HANDSET MOUNT, WHITE(1138) FOR MFC9550
40	UF8166003 запросить цену →	1 LOWER HANDSET MOUNT, WHITE(1138) FOR MFC9550
41	UG5030001 запросить цену →	1 HOOK SWITCH PCB ASSY FOR MFC9550
42	UF8167003 запросить цену →	1 ACTUATOR HOOK, WHITE(1138) FOR MFC9550
43	UG4500001 запросить цену →	1 HOOK SWITCH HARNESS FOR MFC9550
44	087311016 запросить цену →	2 TAPTITE, CUP B M3X10
45	UU7065001 запросить цену →	1 SCANNER GROUNDING PLATE
46	087310815 запросить цену →	1 TAPTITE, CUP B M3X8
47	UF7676001 запросить цену →	1 ANTI-STATIC BRUSH
48	UG3732001 запросить цену →	1 BATTERY ASSY
49	UU7006002 запросить цену →	1 ROM COVER, WHITE(1397) FOR FAX8050P/8250P
49	UU7006001 запросить цену →	1 ROM COVER, WHITE(1138) FOR MFC9050/9550
50	UU7001002 запросить цену →	1 TOP COVER, WHITE(1397) FOR FAX8050P/8250P
50	UU7001001 запросить цену →	1 TOP COVER, WHITE(1138) FOR MFC9050/9550
51	UG4502001 запросить цену →	1 CIS & PANEL-MAIN HARNESSES
52	UU7168001 запросить цену →	2 HARNESS SUPPORT SPONGE
53	087411215 запросить цену →	2 TAPTITE, CUP B M4X12
54	UU7170001 запросить цену →	2 TOP COVER STOPPER
55	087411215 запросить цену →	2 TAPTITE, CUP B M4X12
56	087320616 запросить цену →	2 TAPTITE, CUP S M3X6
57	085411215 запросить цену →	4 TAPTITE, BIND B M4X12
58	UF7187001 запросить цену →	1 SHIELD FILM
59	UU7090002 запросить цену →	1 DOCUMENT GUIDE BASE, WHITE(1397) FOR FAX8050P/8250P
59	UU7090001 запросить цену →	1 DOCUMENT GUIDE BASE, WHITE(1138) FOR MFC9050/9550
60	UL6740001 запросить цену →	1 LASER CAUTION LABEL
61	UL6741001 запросить цену →	1 TONER CAUTION LABEL
62		----- NOT USED
63	UG4634001 запросить цену →	1 HEARTER HARNESS (BROWN AND BLUE WIRES)
64	UU7525001 запросить цену →	1 CONTROL PANEL ASSY, WHITE(1397) FOR FAX8050P
64	UU7088001 запросить цену →	1 CONTROL PANEL ASSY, WHITE(1397) FOR FAX8250P
64	UU7148001 запросить цену →	1 CONTROL PNAEL ASSY, WHITE(1138) FOR MFC9050
64	UU7098001 запросить цену →	1 CONTROL PANEL ASSY, WHITE(1138) FOR MFC9550
64-1	UU7083001 запросить цену →	1 CONTROL PANEL, WHITE(1397) FOR FAX8050P/8250P
64-1	UU7003001 запросить цену →	1 CONTROL PANEL, WHITE(1138) FOR MFC9050/9550
64-2	UG4518001 запросить цену →	1 CONTROL PANEL PCB ASSY FOR FAX8050P/8250P
64-2	UG4519001 запросить цену →	1 CONTROL PANEL PCB ASSY FOR MFC9050
64-2	UG4517001 запросить цену →	1 CONTROL PANEL PCB ASSY FOR MFC9550
64-3	UG3062001 запросить цену →	1 LCD FOR FAX8050P/8250P
64-3	UG4552000 запросить цену →	1 LCD FOR MFC9050/9550
64-4	UG4553001 запросить цену →	1 FPC KEY
64-5	UU7004001 запросить цену →	1 PANEL REAR COVER
64-6	UU7101001 запросить цену →	1 DOCUMENT PRESSURE BAR
64-7	UU7147001 запросить цену →	1 DOCUMENT PRESSURE BAR SPRING
64-8	UU7521001 запросить цену →	1 SEPARATION RUBBER
64-9	UU7105001 запросить цену →	1 ADF PLATE SPRING
64-10	UU7106001 запросить цену →	1 SPRING PLATE, ADF FRONT
64-11	UF6116001 запросить цену →	1 TAPTITE, PAN B M3X6
64-12	UU7107001 запросить цену →	1 DOCUMENT FRONT SENSOR ACTUATOR
64-13	UU7108001 запросить цену →	1 DOCUMENT REAR SENSOR ACTUATOR
64-14	UU7505001 запросить цену →	1 ANTI-STATIC BRUSH
64-15	UF7187001 запросить цену →	1 SHIELD FILM
64-16	UU7285001 запросить цену →	1 ANTI-VIBRATION RUBBER
64-17	087310815 запросить цену →	2 TAPTITE, CUP B M3X8
64-18	UF4393011 запросить цену →	1 KEY, TEL, WHITE(1397) FOR FAX8050P/8250P
64-18	UF4393003 запросить цену →	1 KEY, TEL, WHITE(1138) FOR MFC9050/9550
64-19	UU7099002 запросить цену →	1 KEY, VOLUME, WHITE(1397) FOR FAX8050P/8250P
64-19	UU7099001 запросить цену →	1 KEY, VOLUME, WHITE(1138) FOR MFC9050/9550
64-20	UF4576007 запросить цену →	1 KEY, SHIFT, WHITE(1397) FOR FAX8050P/8250P
64-20	UF4576003 запросить цену →	1 KEY, SHIFT, WHITE(1138) FOR MFC9050/9550
64-21	UF8176002 запросить цену →	3 KEY, ONE TOUCH, WHITE(1397) FOR FAX8050P/8250P
64-21	UF8176003 запросить цену →	3 KEY, ONE TOUCH, WHITE(1138) FOR MFC9050/9550
64-22	UF8173002 запросить цену →	1 KEY, STOP, ORANGE(3172)
64-23	UF8172004 запросить цену →	1 KEY, START, BLUE(6238)
64-24	UU7100002 запросить цену →	1 KEY, COPY 2, WHITE(1397) FOR FAX8250P
64-24	UU7100001 запросить цену →	1 KEY, COPY 2, WHITE(1138) FOR MFC9050/9550
64-25	UF9118004 запросить цену →	2 KEY, FUNCTION 1, WHITE(1397) FOR FAX8050P/8250P
64-25	UF9118001 запросить цену →	3 KEY, FUNCTION 1, WHITE(1138) FOR MFC9050/9550
64-26	UF5581008 запросить цену →	1 KEY, FUNCTION 2, WHITE(1397) FOR FAX8050P/8250P
64-26	UF5581005 запросить цену →	1 KEY, FUNCTION 2, WHITE(1138) FOR MFC9050/9550
64-27		----- NOT USED
64-28	UU7506001 запросить цену →	1 ANTI-STATIC BRUSH
65	UU7519001 запросить цену →	1 PANEL SHEET, FAX8050P FOR GER
65	UU7222001 запросить цену →	1 PANEL SHEET, FAX8250P FOR GER/AUS
65	UU7223001 запросить цену →	1 PANEL SHEET, FAX8250P FOR UK/CHE/IRL
65	UU7224001 запросить цену →	1 PANEL SHEET, FAX8250P FOR FRA
65	UU7225001 запросить цену →	1 PANEL SHEET, FAX8250P FOR NOR
65	UU7226001 запросить цену →	1 PANEL SHEET, FAX8250P FOR BEL
65	UU7405001 запросить цену →	1 PANEL SHEET, FAX8250P FOR DEN
65	UU7228001 запросить цену →	1 PANEL SHEET, FAX8250P FOR SWE
65	UU7181001 запросить цену →	1 PANEL SHEET, MFC9050 FOR GER/AUS
65	UU7183001 запросить цену →	1 PANEL SHEET, MFC9050 FOR UK/CHE/IRL/GNR
65	UU7184001 запросить цену →	1 PANEL SHEET, MFC9050 FOR FRA
65	UU7185001 запросить цену →	1 PANEL SHEET, MFC9050 FOR NOR
65	UU7186001 запросить цену →	1 PANEL SHEET, MFC9050 FOR BEL
65	UU7187001 запросить цену →	1 PANEL SHEET, MFC9050 FOR NLD
65	UU7304001 запросить цену →	1 PANEL SHEET, MFC9050 FOR FIN
65	UU7312001 запросить цену →	1 PANEL SHEET, MFC9050 FOR DEN
65	UU7316001 запросить цену →	1 PANEL SHEET, MFC9050 FOR SPA
65	UU7320001 запросить цену →	1 PANEL SHEET, MFC9050 FOR ITA
65	UU7189001 запросить цену →	1 PANEL SHEET, MFC9050 FOR SWE
65	UU7323001 запросить цену →	1 PANEL SHEET, MFC9550 FOR GER
65	UU7324001 запросить цену →	1 PANEL SHEET, MFC9550 FOR UK/CHE
65	UU7325001 запросить цену →	1 PANEL SHEET, MFC9550 FOR FRA
65	UU7326001 запросить цену →	1 PANEL SHEET, MFC9550 FOR NOR
65	UU7327001 запросить цену →	1 PANEL SHEET, MFC9550 FOR BEL
65	UU7328001 запросить цену →	1 PANEL SHEET, MFC9550 FOR NLD
65	UU7329001 запросить цену →	1 PANEL SHEET, MFC9550 FOR FIN
65	UU7363001 запросить цену →	1 PANEL SHEET, MFC9550 FOR SPA
65	UU7330001 запросить цену →	1 PANEL SHEET, MFC9550 FOR ITA
65	UU7331001 запросить цену →	1 PANEL SHEET, MFC9550 FOR SWE
66	UU7139002 запросить цену →	1 ADDRESS LABEL, WHITE(1397) FOR FAX8050P/8250P
66	UU7139001 запросить цену →	1 ADDRESS LABEL, WHITE(1138) FOR MFC9050/9550
67	UG4633001 запросить цену →	1 MASK ROM:PCL/LAN-A,
67	LH7022001 запросить цену →	1 MASK ROM:FAX8050P FOR GER
67	LH7023001 запросить цену →	1 MASK ROM:FAX8250P/MFC9050 FOR GER/AUS
67	LH7021001 запросить цену →	1 MASK ROM:FAX8250P FOR NOR/CHE/IRL/DEN/SWE,
68	UG4583001 запросить цену →	1 MAIN PCB ASSY, FAX8250P FOR UK/FRA/BEL,
68	UG4684001 запросить цену →	1 MAIN PCB ASSY, FAX8250P
68	UG4685001 запросить цену →	1 MAIN PCB ASSY, FAX8250P FOR CHE (w/o FLASH)
68	UG4573001 запросить цену →	1 MAIN PCB ASSY, MFC9050 FOR UK/SPA/GNR (w/ FLASH)
68	UG4682001 запросить цену →	1 MAIN PCB ASSY, FAX8050P, MFC9050
68	UG4683001 запросить цену →	1 MAIN PCB ASSY, MFC9050 FOR CHE (w/o FLASH)
68	UG4574001 запросить цену →	1 MAIN PCB ASSY, MFC9550
68	UG4663001 запросить цену →	1 MAIN PCB ASSY, MFC9550 FOR NLD (w/ FLASH)
68	UG4655001 запросить цену →	1 MAIN PCB ASSY, MFC9550 FOR CHE (w/ FLASH)
69	UG4585003 запросить цену →	1 NCU PCB ASSY FOR GER
69	UG4586004 запросить цену →	1 NCU PCB ASSY FOR UK/GNR
69	UG4590005 запросить цену →	1 NCU PCB ASSY FOR FRA
69	UG4587007 запросить цену →	1 NCU PCB ASSY FOR NOR
69	UG4588008 запросить цену →	1 NCU PCB ASSY FOR BEL
69	UG4589009 запросить цену →	1 NCU PCB ASSY FOR NLD
69	UG4585010 запросить цену →	1 NCU PCB ASSY FOR CHE
69	UG4587011 запросить цену →	1 NCU PCB ASSY FOR IRL
69	UG4588012 запросить цену →	1 NCU PCB ASSY FOR FIN
69	UG4588013 запросить цену →	1 NCU PCB ASSY FOR DEN
69	UG4588014 запросить цену →	1 NCU PCB ASSY FOR AUS
69	UG4644015 запросить цену →	1 NCU PCB ASSY FOR SPA
69	UG4588016 запросить цену →	1 NCU PCB ASSY FOR ITA
69	UG4586026 запросить цену →	1 NCU PCB ASSY FOR SWE
70	UG4505001 запросить цену →	1 NCU HARNESS
71	UG4527001 запросить цену →	1 HIGH-VOLTAGE POWER SUPPLY PCB ASSY
72	UG4507001 запросить цену →	1 HV FLAT CABLE
73	UF6857003 запросить цену →	1 HANDSET, WHITE(1138), MFC9550
73	UU0281003 запросить цену →	1 HANDSET, WHITE(1138), MFC9550 FOR UK
74	UG3625001 запросить цену →	1 TELEPHONE LINE CORD FOR GER
74	UG3626001 запросить цену →	1 TELEPHONE LINE CORD FOR UK
74	UG3627001 запросить цену →	1 TELEPHONE LINE CORD FOR FRA
74	UG3629001 запросить цену →	1 TELEPHONE LINE CORD FOR NOR
74	UG1575001 запросить цену →	1 TELEPHONE LINE CORD FOR BEL
74	UG3631001 запросить цену →	1 TELEPHONE LINE CORD FOR NLD
74	UG3469000 запросить цену →	1 TELEPHONE LINE CORD FOR CHE
74	UG1570001 запросить цену →	1 TELEPHONE LINE CORD FOR IRL/SPA/GNR
74	UG3632001 запросить цену →	1 TELEPHONE LINE CORD FOR FIN
74	UG3633001 запросить цену →	1 TELEPHONE LINE CORD FOR DEN
74	UG4205001 запросить цену →	1 TELEPHONE LINE CORD FOR AUS
74	UG3634001 запросить цену →	1 TELEPHONE LINE CORD FOR ITA
74	UG3635001 запросить цену →	1 TELEPHONE LINE CORD FOR SWE
75	UU7114002 запросить цену →	2 PAPER EJECTION TRAY, WHITE(1397) FOR FAX8050P/8250P
75	UU7114001 запросить цену →	2 PAPER EJECTION TRAY, WHITE(1138) FOR MFC9050/9550
76	UL8019009 запросить цену →	1 HANDSET CURLED CORD, WHITE(1255) FOR MFC9550
77	UG4558001 запросить цену →	1 I/F CABLE, MFC9050/9550 FOR GER/UK/AUS
78	UU7117001 запросить цену →	1 DUST COVER
79	UU7110002 запросить цену →	1 KEY, COPY 1, WHITE(1397) FOR FAX8050P/8250P
79	UU7110001 запросить цену →	1 KEY, COPY 1, WHITE(1138) FOR MFC9050/9550
80	UU7111001 запросить цену →	3 KEY, MC, WHITE(1138) FOR MFC9550
3		WARRANTY CARDS, CAUTION LABEL AND
2		WARRANTY CARDS AND TRAY EXTENSION (REF.NO.81-2))
2		WARRANTY CARDS AND TRAY EXTENSION (REF.NO.81-2))
3		WARRANTY CARDS, CAUTION LABEL AND
2		WARRANTY CARDS AND TRAY EXTENSION (REF.NO.81-2))
2		WARRANTY CARDS AND TRAY EXTENSION (REF.NO.81-2))
2		WARRANTY CARDS AND TRAY EXTENSION (REF.NO.81-2))
2		WARRANTY CARDS AND TRAY EXTENSION (REF.NO.81-2))
2		WARRANTY CARDS AND TRAY EXTENSION ASSY(REF.NO.81-2))
2		WARRANTY CARDS AND TRAY EXTENSION ASSY(REF.NO.81-2))
2		WARRANTY CARDS AND TRAY EXTENSION ASSY(REF.NO.81-2))
90	UG4575001 запросить цену →	1 AC CORD ASSY
90	UG4576001 запросить цену →	1 AC CORD ASSY FOR UK/IRL
90	UG4578001 запросить цену →	1 AC CORD ASSY FOR CHE
90	UG4607001 запросить цену →	1 AC CORD ASSY FOR DEN
91	UG4636001 запросить цену →	1 NCU HARNESS B
92	UG4641001 запросить цену →	1 FERRITE CORE NF-80
93	UU7165002 запросить цену →	1 SIDE COVER, WHITE(1397) FOR FAX8050P/8250P
93	UU7165001 запросить цену →	1 SIDE COVER, WHITE(1138) FOR MFC9050
94	UF7095000 запросить цену →	1 MJ COVER, H/S FOR FAX8250P,MFC9050
95	UF5745000 запросить цену →	1 MJ COVER, EXT
99	UG4640001 запросить цену →	1 FERRITE CORE NF-50

2. SCANNER FRAME ATTACHMENT

№	Артикул	Описание
1	UU7002001 запросить цену →	1 SCANNER FRAME
2	UU7012001 запросить цену →	1 CIS SIDE SPRING
3	UU7014001 запросить цену →	1 SCANNER DRIVE UNIT
3-1	UU7024001 запросить цену →	1 SCANNER MOTOR
3-2	0A4300605 запросить цену →	1 SCREW, PAN (S/P WASHER) M3X6
4	UU7029001 запросить цену →	1 SCANNER GROUNDING LEAF SPRING
5	087320616 запросить цену →	1 TAPTITE, CUP S M3X6
6	UU7030001 ✓ в наличии	1 SEPARATION ROLLER GEAR
7	UU7031001 ✓ в наличии	1 SEPARATION ROLLER
8	087310815 запросить цену →	1 TAPTITE, CUP B M3X8
9	UF4369000 запросить цену →	1 PINCH ROLLER SHAFT
10	UL6244002 ✓ в наличии	2 PINCH ROLLER
11	UU7032001 запросить цену →	2 PRESSURE ROLLER LEAF SPRING
12	UF4369000 запросить цену →	1 PRESSURE ROLLER SHAFT
13	UF9009001 ✓ в наличии	2 PRESSURE ROLLER
14	UU7033001 запросить цену →	1 PINCH ROLLER LEAF SPRING
15	087310815 запросить цену →	1 TAPTITE, CUP B M3X8
16	087320616 запросить цену →	1 TAPTITE, CUP S M3X6
17	UG4595001 запросить цену →	1 GROUNDING WIRE
18	UU7364001 запросить цену →	1 ROLLER FILM
19	UG4601001 запросить цену →	1 CIS UNIT
20	UU7035001 запросить цену →	2 CIS LEAF SPRING
21	UU7036001 запросить цену →	1 CIS FILM
22	UU7037001 запросить цену →	1 DOCUMENT FEED ROLLER
23	UU7039001 запросить цену →	2 GEAR
24	UU7284001 запросить цену →	2 BEARING
25	UU7040001 запросить цену →	1 DOCUMENT EJECTION ROLLER
26	UF7187001 запросить цену →	1 SHIELD FILM
27	UU7013001 запросить цену →	2 CONTROL PANEL LOCK (LEAF SPRING)
28	087310815 запросить цену →	2 TAPTITE, CUP B M3X8
29	UG4501001 запросить цену →	1 SCANNER MOTOR HARNESS
30	087311016 запросить цену →	1 TAPTITE, CUP B M3X10
