Brother MFC-890 — каталог запчастей со схемами

Содержание

1. LIST1(ADF)
2. LIST2(SCANNER)
3. LIST3(ENGINE)
4. LIST4(HEAD UNIT)
5. LIST5(ASF)
6. LIST6(COVER)
7. LIST7(PANEL)
8. LIST8(PCB)
9. LIST9(ACCESSORIES)

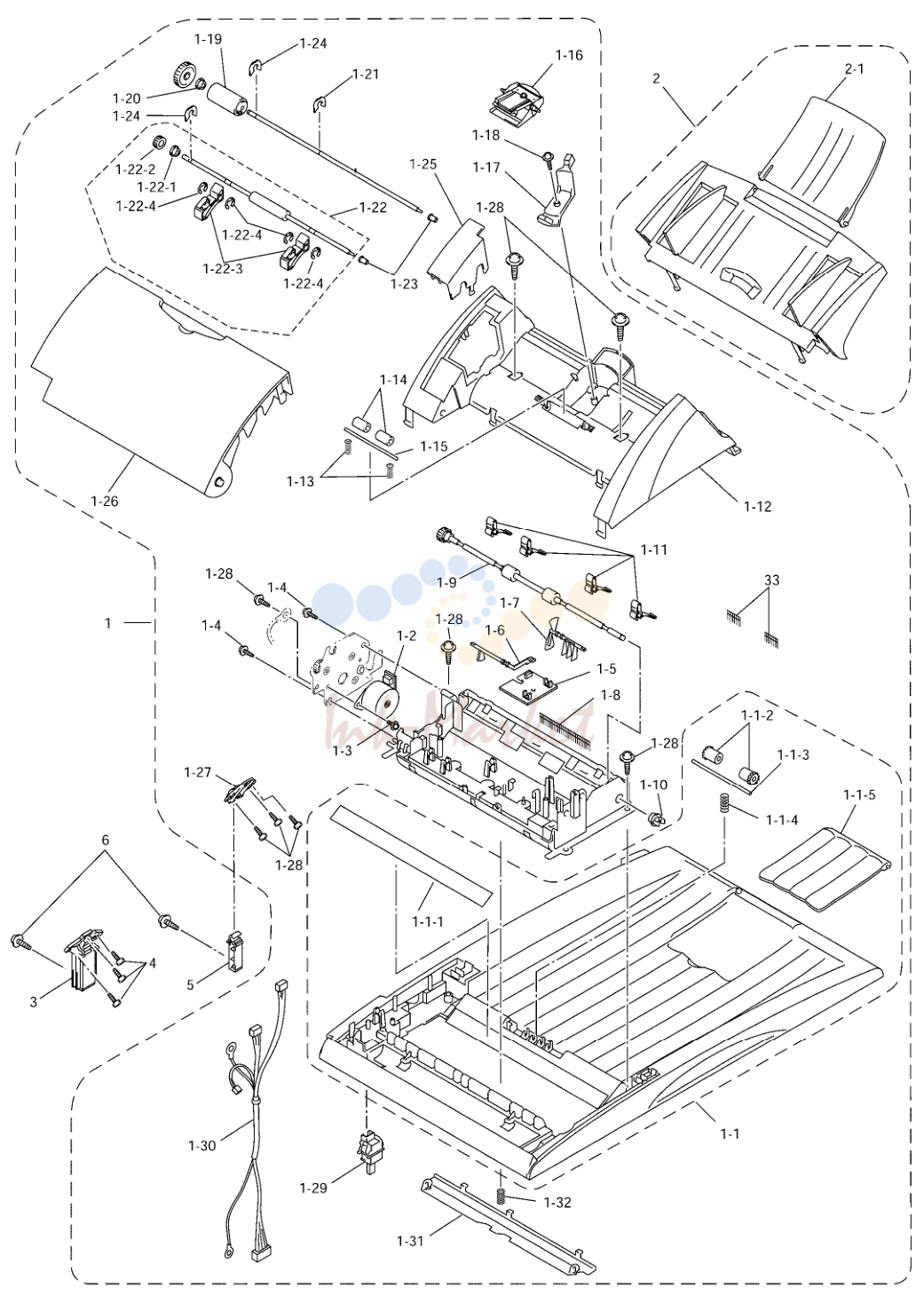

1. LIST1(ADF)

№	Артикул	Описание
1	LE9436001 запросить цену →	1 DOCUMENT COVER ASSY √
1-1	LE9437001 запросить цену →	1 DOCUMENT COVER SUB ASSY, GRAY(1495)
1-2	LE6214001 запросить цену →	1 ADF MOTOR
1-3	0A4300605 запросить цену →	1 SCREW, PAN (S/P WASHER) M3X6
1-4	087310815 запросить цену →	2 TAPTITE, CUP B M3X8
1-5	LG3216001 запросить цену →	1 DOCUMENT SENSOR PCB ASSY
1-6	LE6219001 запросить цену →	1 DOCUMENT REAR SENSOR ACTUATOR
1-7	LE6220001 запросить цену →	1 DOCUMENT FRONT SENSOR ACTUATOR
1-8	LE6221001 запросить цену →	1 ANTI-STATIC BRUSH
1-9	LE6222001 запросить цену →	1 DOCUMENT EJECTION ROLLER ASSY
1-10	UF0026001 запросить цену →	1 PAWLED BUSHING
1-11	LE6334001 запросить цену →	4 DOCUMENT GUIDE CLIP
1-12	LE6226001 запросить цену →	1 UPPER ADF CHUTE, GRAY(1495)
1-13	LE2472001 запросить цену →	2 PRESSURE ROLLER SPRING
1-14	UF9009001 ✓ в наличии	2 PRESSER ROLLER
1-15	LE2471001 запросить цену →	1 PRESSURE ROLLER SHAFT
1-16	LE6345001 запросить цену →	1 SEPARATOR RUBBER UNIT
1-17	LE6330001 запросить цену →	1 ADF THICKNESS ADJUSTER
1-18	UF5034001 запросить цену →	1 TAPTITE, B 3X6
1-19	LE2037001 ✓ в наличии	1 SEPARATION ROLLER
1-20	LE6494001 запросить цену →	1 BUSHING
1-21	048050346 запросить цену →	1 RETAINING RING, E5
1-22	LE6233001 запросить цену →	1 DOCUMENT FEED ROLLER ASSY
1-23	UF9949001 запросить цену →	2 BUSHING S
1-24	LE2537001 запросить цену →	2 PLASTIC RETAINING RING
1-25	LE6236001 запросить цену →	1 GEAR COVER, GRAY(1495)
1-26	LE6237001 запросить цену →	1 ADF COVER, GRAY(1495)
1-27	LE6245001 запросить цену →	1 HINGE BASE R
1-28	087311016 запросить цену →	8 TAPTITE, CUP B M3X10
1-29	LG3218001 запросить цену →	1 DOCUMENT COVER OPEN SENSOR
1-30	LG3827001 запросить цену →	1 ADF HARNESS
1-31	LE9010001 запросить цену →	1 DOCUMENT PRESSURE BAR
1-32	LE6218001 запросить цену →	1 SPRING
1-33	LE6609001 запросить цену →	2 ANTI-STATIC BRUSH S
1-34	LE6230001 запросить цену →	1 SEPARATE ROLLER GEAR
2	LE6246001 запросить цену →	1 DOCUMENT GUIDE ASSY, GRAY(1495)
2-1	LE6250001 запросить цену →	1 DOCUMENT SUPPORT, CLEAR PURPLE(6342)
3	LE6238001 запросить цену →	1 HINGE ASSY L
4	087311016 запросить цену →	3 TAPTITE, CUP B M3X10
5	LE6244001 запросить цену →	1 HINGE ARM R
6	085411216 запросить цену →	2 SCREW, BIND B TITE 4X12

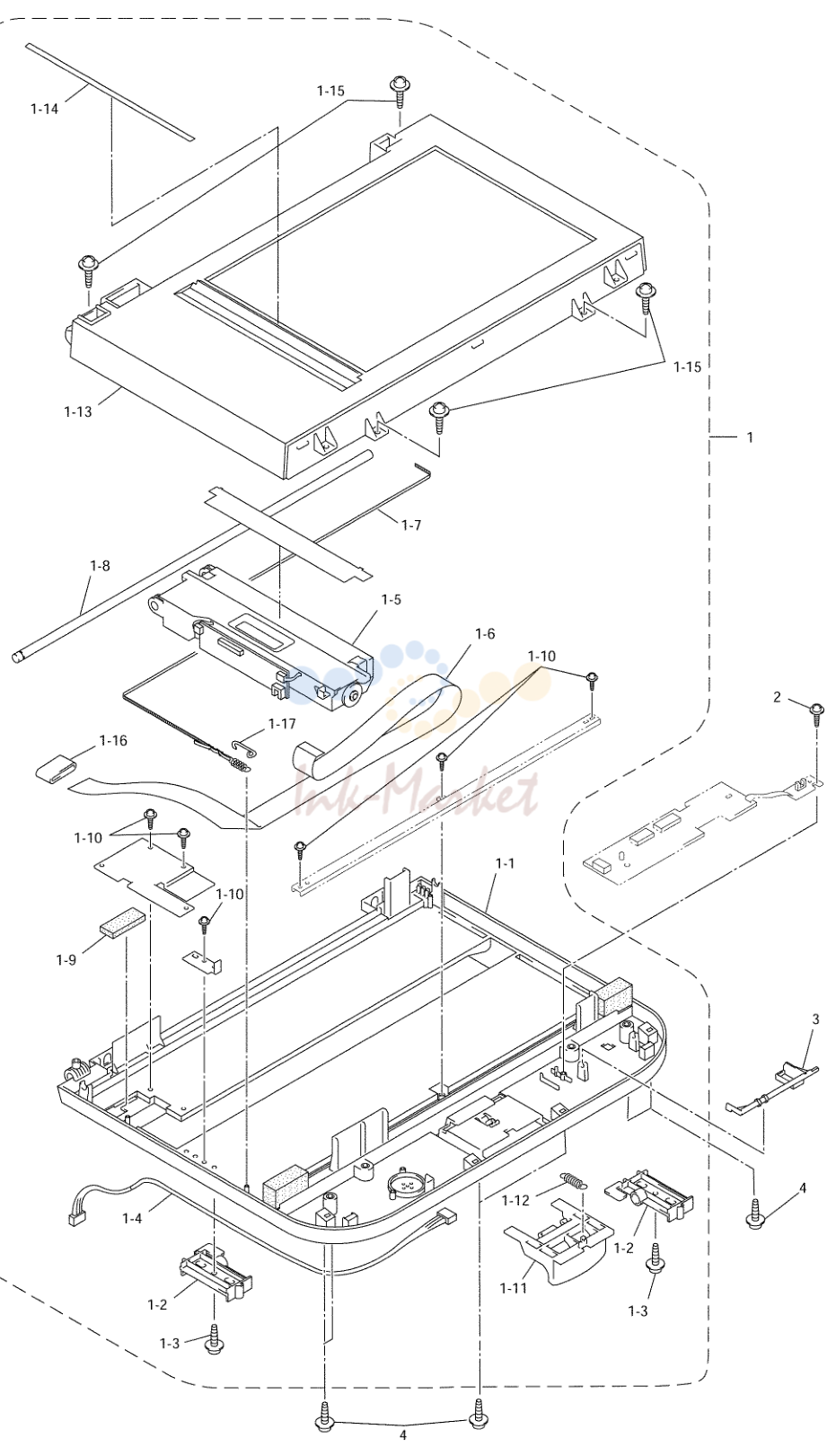

2. LIST2(SCANNER)

№	Артикул	Описание
1	LE9351001 запросить цену →	1 SCANNER UNIT(SP) √
1-1	LE9314001 запросить цену →	1 SCANNER BASE, GRAY(1495)
1-2	LE6253001 запросить цену →	2 SCANNER LINK SUPPORT
1-3	087411216 запросить цену →	2 TAPTITE, CUP B M4X12
1-4	LG3233001 запросить цену →	1 PANEL HARNESS
1-5	LF2492001 запросить цену →	1 CCD UNIT (SP) CHG
1-6	LE6351001 запросить цену →	1 CCD FLAT CABLE
1-7	LE6353001 запросить цену →	1 CCD DRIVE BELT ASSY
1-8	LE6259001 запросить цену →	1 CCD RAIL
1-9	LE6260001 запросить цену →	1 SPONGE R
1-10	087310816 запросить цену →	6 TAPTITE, CUP B M3X8
1-11	LE9255001 запросить цену →	1 SCANNER COVER RELEASE LEVER, PURPLE(6255)
1-12	LE6264001 запросить цену →	1 LEVER SPRING
1-13	LE6267001 запросить цену →	1 SCANNER TOP COVER ASSY, GRAY(1495)
1-14	LE6355001 запросить цену →	1 DOCUMENT SET LABEL
1-15	087411216 запросить цену →	4 TAPTITE, CUP B M4X12
1-16	LG2020001 запросить цену →	1 FLAT CORE 40X20X6.5
1-17	LE9433001 запросить цену →	1 BELT HOLDING SPRING
2	087310815 запросить цену →	1 TAPTITE, CUP B M3X8
3	LE2095001 запросить цену →	1 SCANNER OPEN SENSOR ACTUATOR
4	087311216 запросить цену →	6 TAPTITE, CUP B M3X12

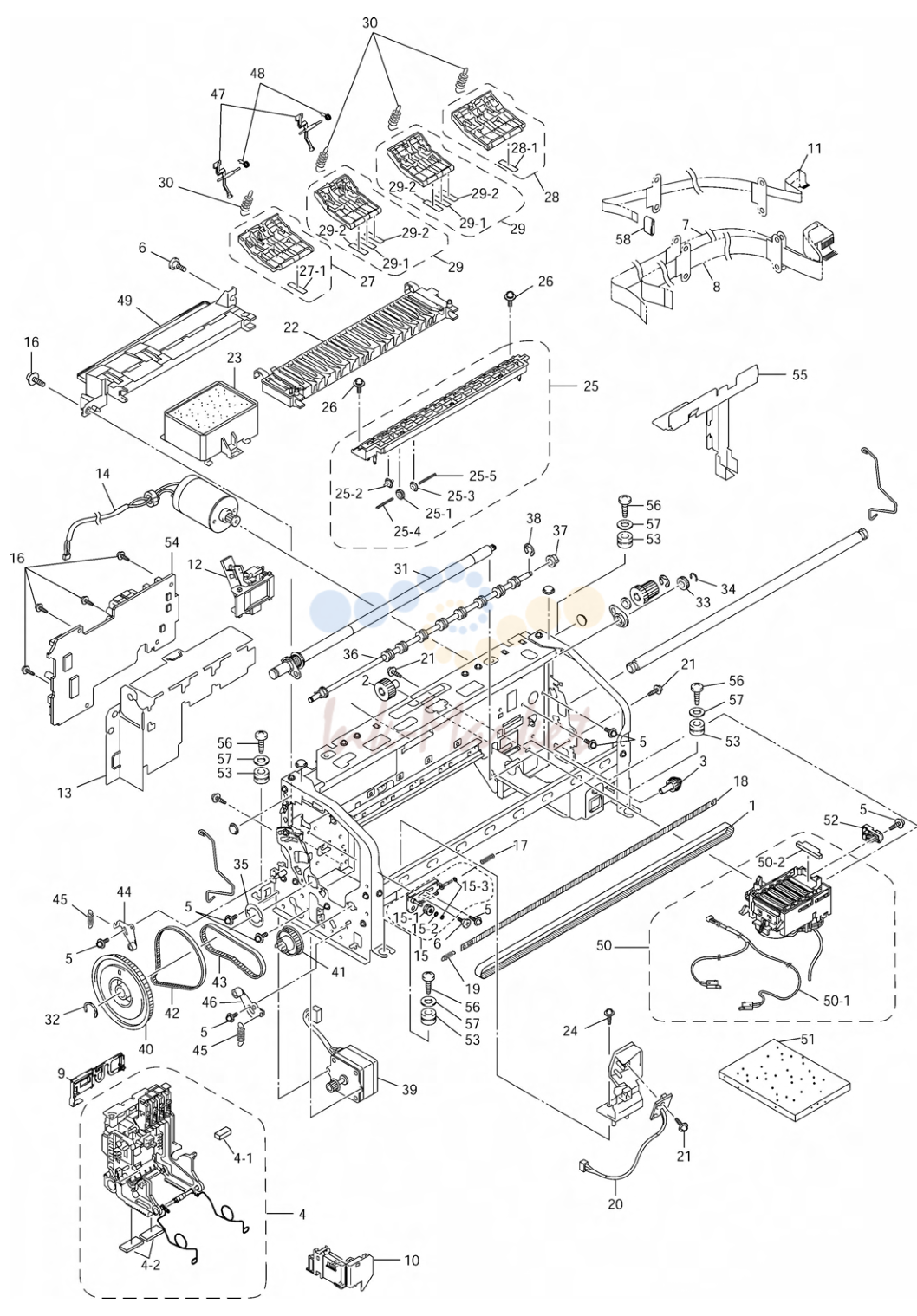

3. LIST3(ENGINE)

№	Артикул	Описание
1	LE9061001 запросить цену →	1 CARRIAGE TIMING BELT
2	LE9268001 запросить цену →	1 GEAR, 25M
3	LE6031001 запросить цену →	1 PURGE BEVEL GEAR A
4	LE9039001 запросить цену →	1 CARRIAGE UNIT ASSY √
4-1	LE9434001 запросить цену →	1 FELT
4-2	LE9435001 запросить цену →	2 FELT M2
5	0A5300605 запросить цену →	8 SCREW, PAN (S/P WASHER) M3X6
6	UF9823001 запросить цену →	2 SHOULDER SCREW
7	LE9068001 запросить цену →	1 HEAD FLAT CABLE W ASSY (18 terminals)
8	LE9070001 запросить цену →	1 HEAD FLAT CABLE M ASSY (32 terminals)
9	LE9071001 запросить цену →	1 FFC STOPPER
10	LE9072001 запросить цену →	1 FFC STOPPER
11	LE9073001 запросить цену →	1 HEAD FLAT CABLE N ASSY
12	LE9075001 запросить цену →	1 FLAT CABLE CLAMP
13	LE9180001 запросить цену →	1 HARNESS SUPPORT FILM L
14	LE9077001 запросить цену →	1 CARRIAGE MOTOR
15	LE9081001 запросить цену →	1 IDLE PULLEY HOLDER ASSY
15-1	LE3170001 запросить цену →	1 IDLE PULLEY
15-2	026030135 запросить цену →	1 WASHER, PLAIN S
15-3	048020345 запросить цену →	2 RETAINING RING, E2
16	087320615 запросить цену →	5 SCREW, CUP S TITE 3X6
17	LE3171001 запросить цену →	1 PULLEY SPRING
18	LE9084001 запросить цену →	1 ENCODER STRIP
19	UD6012001 запросить цену →	1 ENCODER STRIP SPRING
20	LG3837001 запросить цену →	1 INK EMPTY SENSOR PCB ASSY
21	087310815 запросить цену →	3 TAPTITE, CUP B M3X8
22	LE9329001 запросить цену →	1 PLATEN
23	LE9090001 запросить цену →	1 FLUSHING FOAM CASE ASSY
24	087320616 запросить цену →	1 TAPTITE, CUP S M3X6
25	LE9094001 запросить цену →	1 STAR WHEEL SUPPORT ASSY
25-1	LE6504001 запросить цену →	8 STAR WHEEL W
25-2	LE6805001 запросить цену →	8 STAR WHEEL B
25-3	LE6105001 запросить цену →	5 STAR WHEEL A
25-4	LE9236001 запросить цену →	8 STAR WHEEL SPRING
25-5	LE9274001 запросить цену →	5 STAR WHEEL SPRING A
26	LE9229001 запросить цену →	2 TAPTITE, PAN B 3X10
27	LE9096001 запросить цену →	1 PAPER PRESSURE HOLDER L ASSY
27-1	LE9291001 запросить цену →	1 PRESSURE HOLDER FILM
28	LE9098001 запросить цену →	1 PAPER PRESSURE HOLDER R ASSY
28-1	LE9291001 запросить цену →	1 PRESSURE HOLDER FILM
29	LE9100001 запросить цену →	2 PAPER PRESSURE HOLDER M ASSY
29-1	LE9291001 запросить цену →	2 PRESSURE HOLDER FILM
29-2	LE9430001 запросить цену →	4 PRESSURE HOLDER FILM M2
30	LE6090001 запросить цену →	4 PRESSURE ROLLER SPRING
31	LE9102001 запросить цену →	1 PAPER FEED ROLLER ASSY
32	LE9107001 запросить цену →	1 CRESCENT RING, C14
33	LE9266001 запросить цену →	1 PF ROLLER GEAR R
34	LE6121001 запросить цену →	1 CRESCENT RING, C5
35	LE9109001 запросить цену →	1 WASHER, 15.1X21
36	LE9286001 запросить цену →	1 PAPER EJECTION ROLLER ASSY
37	UF8097001 запросить цену →	1 BUSHING
38	048060345 запросить цену →	1 RETAINING RING, E6
39	LE9114001 запросить цену →	1 PAPER FEED MOTOR
40	LE9653001 запросить цену →	1 PF ROLLER PULLEY FLANGE ASSY chg
41	LE9117001 запросить цену →	1 EJECTION ROLLER PULLEY
42	LE9118001 запросить цену →	1 PF TIMING BELT L
43	LE9119001 запросить цену →	1 PF TIMING BELT S
44	LE9121001 запросить цену →	1 TENSION PLATE R
45	LE9125001 запросить цену →	2 TENSION SPRING
46	LE9126001 запросить цену →	1 TENSION PLATE F
47	LE9128001 запросить цену →	2 SENSOR ACTUATOR
48	LE9129001 запросить цену →	2 ACTUATOR SPRING
49	LE9242001 запросить цену →	1 PAPER CHUTE ASSY
50	LE9131001 запросить цену →	1 PURGE UNIT √
50-1	LG3839001 запросить цену →	1 PURGE SWITCH HARNESS
50-2	LE9134001 запросить цену →	1 PURGE FOAM
51	LE9235001 запросить цену →	1 MAINTENANCE FOAM
52	LE9135001 запросить цену →	1 MAINTENANCE STOPPER
53	LE9166001 запросить цену →	4 RUBBER BUSHING
54	LG7430001 запросить цену →	1 DRIVER PCB ASSY √ CHG
55	LE9179001 запросить цену →	1 HARNESS HOLDER FILM
56	085411216 запросить цену →	4 TAPTITE, BIND B M4X12
57	LE9167001 запросить цену →	4 PLAIN WASHER
58	LG4043001 запросить цену →	1 FLAT CORE:24.5-20

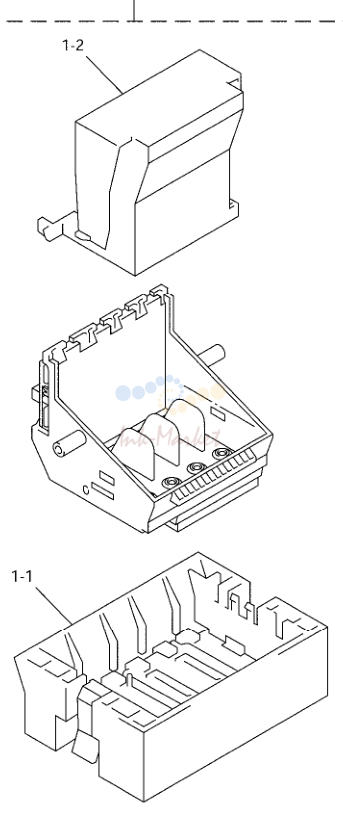

4. LIST4(HEAD UNIT)

№	Артикул	Описание
1	LK0799001 ✓ в наличии	1 PRINT HEAD UNIT (SP)
1-1	LK0800001 запросить цену →	1 HEAD NOZZLE SEAL ASSY(SP)
1-2	LK0536001 запросить цену →	1 HEAD FILTER SEAL(SP) √

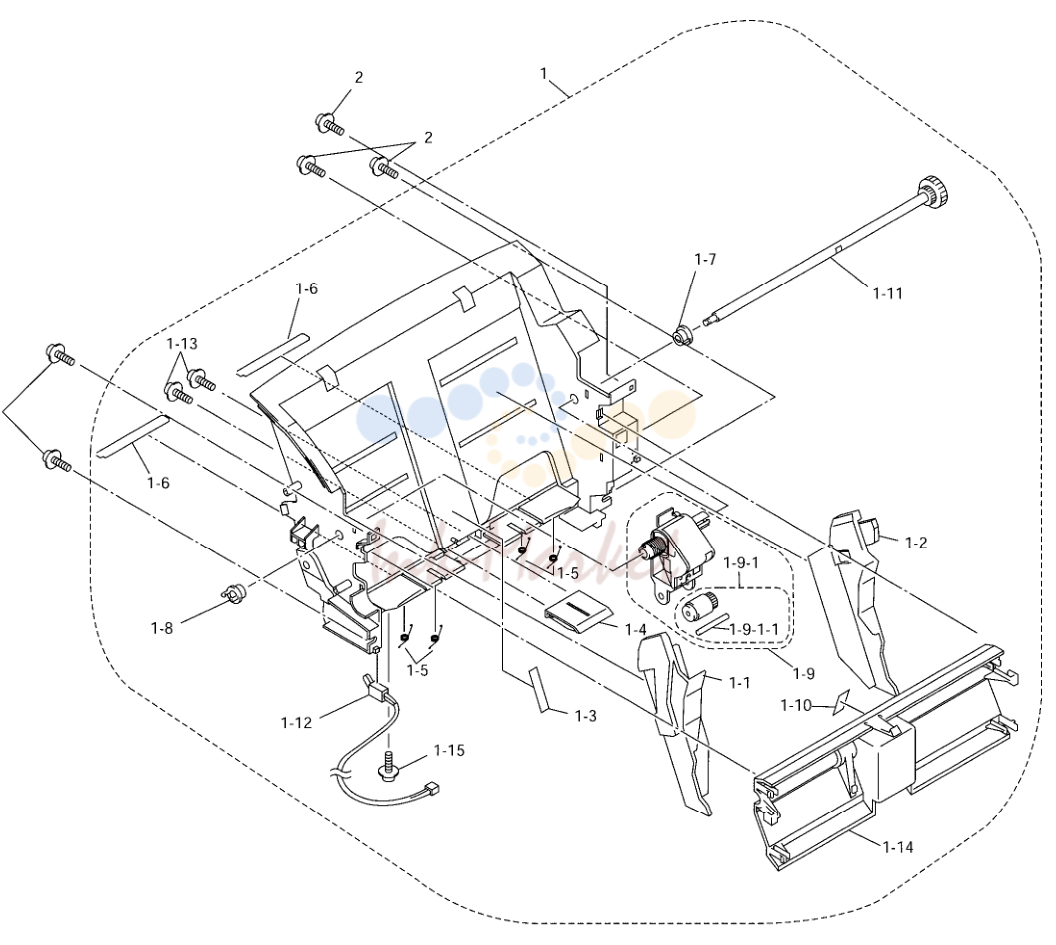

5. LIST5(ASF)

№	Артикул	Описание
1	LE9136001 запросить цену →	1 ASF BASE ASSY
1-1	LE6332001 запросить цену →	1 SIDE GUIDE L, GRAY(1495)
1-2	LE6333001 запросить цену →	1 SIDE GUIDE R, GRAY(1495)
1-3	LE6137001 запросить цену →	1 BASE PAD
1-4	LE9267001 запросить цену →	1 SEPARATION PAD ASSY
1-5	LE9232001 запросить цену →	4 FLAP SPRING
1-6	LE9233001 запросить цену →	2 FLAP HOLDER, GRAY(1495)
1-7	UF8097001 запросить цену →	1 BUSHING
1-8	UF0026001 запросить цену →	1 PAWLED BUSHING
1-9	LE9160001 запросить цену →	1 ASF ROLLER ASSY, PURPLE(6255)
1-10	LE9312001 запросить цену →	1 JAM MARK LABEL
1-11	LE9253001 запросить цену →	1 ASF SHAFT
1-12	LG4167001 запросить цену →	1 MANUAL FEED SLOT COVER SENSOR HARNESS
1-13	085311015 запросить цену →	2 SCREW, BND B TITE 3X10
1-14	LE9161001 запросить цену →	1 PCB COVER, GRAY(1495)
1-15	087310815 запросить цену →	1 TAPTITE, CUP B M3X8
1-16	LE9304001 запросить цену →	2 FLAP FILM
1-17	LE9189001 запросить цену →	1 MANUAL FEED SLOT COVER ASSY, PURPLE(6255)
2	087320616 запросить цену →	5 TAPTITE, CUP S M3X6

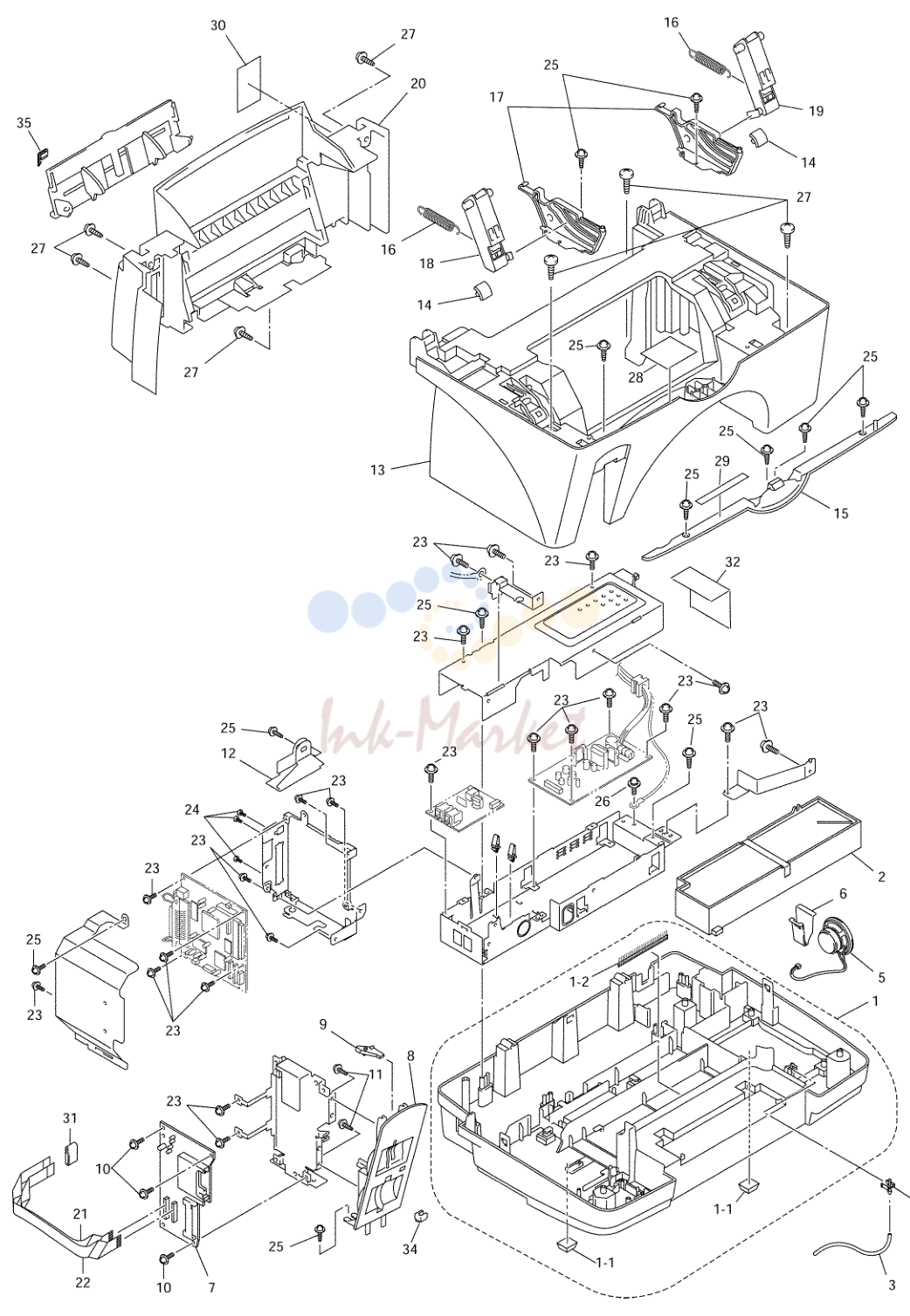

6. LIST6(COVER)

№	Артикул	Описание
1	LE9219001 запросить цену →	1 LOWER COVER ASSY , PURPLE(6255)
1-1	UD4019001 запросить цену →	2 RUBBER FOOT
1-2	LE6568001 запросить цену →	1 ANTI-STATIC BRUSH
2	LE9247001 запросить цену →	1 INK ABSORBER BOX ASSY
3	LE9164001 запросить цену →	1 EXTENSION TUBE
4	LE9165001 запросить цену →	1 DRAIN TUBE JOINT
5	LG3845001 запросить цену →	1 SPEAKER
6	UF9847001 запросить цену →	1 SPEAKER SPRING
7	LG4416001 запросить цену →	1 MEDIA PCB ASSY √
8	LE9174001 запросить цену →	1 MEDIA COVER, PURPLE(6255)
9	LE3439001 запросить цену →	1 LENS
10	087320616 запросить цену →	3 TAPTITE, CUP S M3X6
11	087311016 запросить цену →	2 TAPTITE, CUP B M3X10
12	LE9178001 запросить цену →	1 CCD FLAT CABLE GUIDE FILM
13	LE9182001 запросить цену →	1 MAIN COVER, GRAY(1495)
14	LE9184001 запросить цену →	2 SUPPORT CHIP
15	LE9187001 запросить цену →	1 EDGE COVER, GRAY(1495)
16	LE6282001 запросить цену →	2 SCANNER LINK SPRING
17	LE6283001 запросить цену →	2 SCANNER LINK GUIDE
18	LE6284001 запросить цену →	1 SCANNER LINK L
19	LE6285001 запросить цену →	1 SCANNER LINK R
20	LE9271001 запросить цену →	1 REAR COVER ASSY, GRAY(1495)
21	LE9305001 запросить цену →	1 MEDIA FLAT CABLE ASSY(22P)
22	LE9306001 запросить цену →	1 MEDIA FLAT CABLE ASSY(21P)
23	087320616 запросить цену →	23 TAPTITE, CUP S M3X6
24	002300616 запросить цену →	3 SCREW, PAN M3X6
25	087311016 запросить цену →	12 TAPTITE, CUP B M3X10
26	UF6559001 запросить цену →	1 SCREW, PAN (WASHER) M4X8DB
27	085411216 запросить цену →	7 TAPTITE, BIND B M4X12
28	LE9193001 запросить цену →	1 INK REPLACE INSTRUCTION LABEL
29	LE6649001 запросить цену →	1 CONSUMPTION LABEL EXCEPT FOR ARL/NZ/ASA
29	LE6530001 запросить цену →	1 CONSUMPTION LABEL FOR ARL/NZ/ASA
30	LE9289001 запросить цену →	1 MANUAL SLOT LABEL
31	UG5577000 запросить цену →	1 FLAT CORE :33.5-20
32	LE9310001 запросить цену →	1 PS PROTECT FILM
34	UF5745000 запросить цену →	1 MJ COVER, EXT FOR GER/UK/FRA/BEL/DEN/AUS/ITA CHG
35	LE9365001 запросить цену →	1 MANUAL GUIDE STOPPER

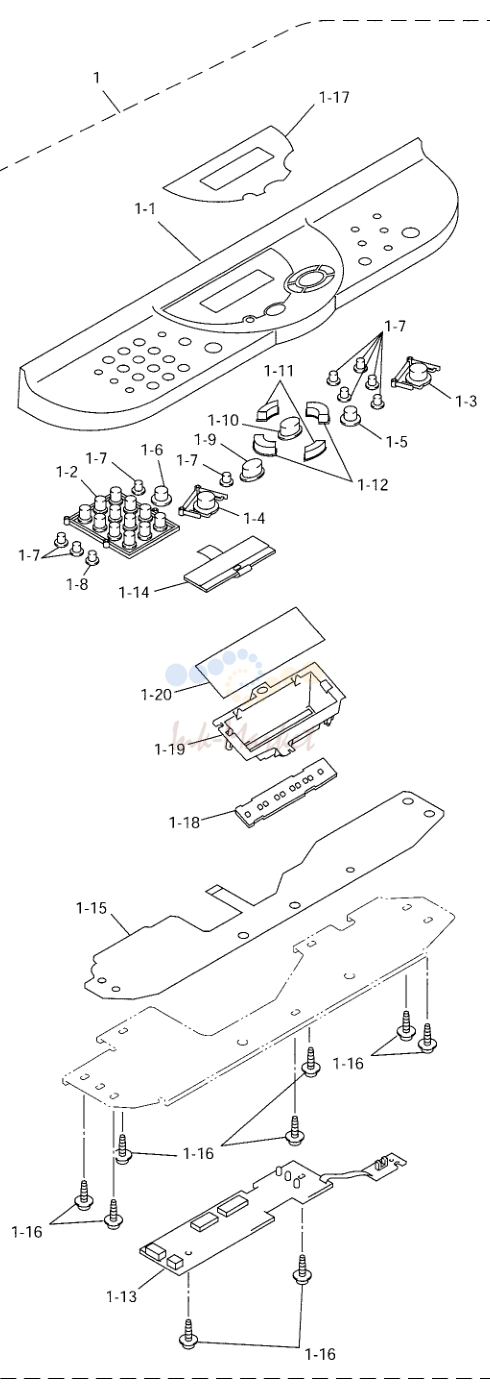

7. LIST7(PANEL)

№	Артикул	Описание
1	LE9319001 запросить цену →	1 PANEL COVER ASSY (SP) , MFC890 FOR GER/AUS √
1	LE9223001 запросить цену →	1 PANEL COVER ASSY (SP) , MFC890 √
1	LE9344001 запросить цену →	1 PANEL COVER ASSY (SP) , MFC890 FOR FRA √
1	LE9386001 запросить цену →	1 PANEL COVER ASSY (SP) , MFC890 FOR NLD √
1	LE9398001 запросить цену →	1 PANEL COVER ASSY (SP) , MFC890 √
1	LE9405001 запросить цену →	1 PANEL COVER ASSY (SP) , MFC890 FOR SPA √
1	LE9410001 запросить цену →	1 PANEL COVER ASSY (SP) , MFC890 FOR ITA √
1	LE9526001 запросить цену →	1 PANEL COVER ASSY, MFC5200C FOR ARL/NZ/ASA √
1-1	LE9320001 запросить цену →	1 CONTROL PANEL ASSY , MFC890 FOR GER/AUS
1-1	LE9224001 запросить цену →	1 CONTROL PANEL ASSY , MFC890
1-1	LE9345001 запросить цену →	1 CONTROL PANEL ASSY , MFC890 FOR FRA
1-1	LE9387001 запросить цену →	1 CONTROL PANEL ASSY , MFC890 FOR NLD
1-1	LE9399001 запросить цену →	1 CONTROL PANEL ASSY , MFC890
1-1	LE9406001 запросить цену →	1 CONTROL PANEL ASSY , MFC890 FOR SPA
1-1	LE9411001 запросить цену →	1 CONTROL PANEL ASSY , MFC890 FOR ITA
1-1	LE9527001 запросить цену →	1 CONTROL PANEL ASSY , MFC5200C FOR ARL/NZ/ASA
1-2	LE3431001 запросить цену →	1 KEY, TEN, GRAY(1495)
1-3	LE9228001 запросить цену →	1 KEY, CYLINDER 13, GREEN(5159)
1-4	LE9228004 запросить цену →	1 KEY, CYLINDER 13, PURPLE(6255)
1-5	LE6171005 запросить цену →	1 KEY, CYLINDER9.5, GRAY(1496)
1-6	LE6171001 запросить цену →	1 KEY, CYLINDER9.5, GRAY(1495)
1-7	LE3295001 запросить цену →	9 KEY, CYLINDER 6, GRAY(1495)
1-8	LE3295003 запросить цену →	1 KEY, CYLINDER 6, GRAY(1496)
1-9	LE6350001 запросить цену →	1 KEY, OVAL, GRAY(1495) GER/AUS
1-9	LE6170002 запросить цену →	1 KEY, OVAL, PINK(2205) EXCEPT FOR GER/AUS
1-10	LE6350001 запросить цену →	1 KEY, PRINTED OVAL, GRAY(1495) FOR GER/AUS
1-10	LE6079001 запросить цену →	1 KEY, PRINTED OVAL, GRAY(1495) EXCEPT FOR
1-11	LE6168001 запросить цену →	2 KEY, CURSOR L, PURPLE(6255)
1-12	LE6169001 запросить цену →	2 KEY, CURSOR S, PURPLE(6255)
1-13	LG4191001 запросить цену →	1 CONTROL PANEL PCB ASSY, MFC890
1-13	LG4193001 запросить цену →	1 CONTROL PANEL PCB ASSY, MFC5200C
1-14	LJ8529001 запросить цену →	1 LCD, MFC890
1-14	UG4552000 запросить цену →	1 LCD, MFC5200C
1-15	LG5639001 запросить цену →	1 FPC KEY CHG
1-16	087310615 запросить цену →	9 TAPTITE, CUP B M3X6
1-17	LE9225001 запросить цену →	1 LCD SHEET, MFC890 √
1-17	LE9522001 запросить цену →	1 LCD SHEET, MFC5200C √
1-18	LG3446001 запросить цену →	1 BACK LIGHT PCB ASSY, MFC890 √
1-19	LE7353001 запросить цену →	1 BACK LIGHT HOLDER, MFC890 √
1-20	LE7354001 запросить цену →	1 BACK LIGHT FILM, MFC890 √

8. LIST8(PCB)

№	Артикул	Описание
1	LG3966021 запросить цену →	1 MAIN PCB ASSY, MFC890, MFC5200C FOR ARL/NZ √
1	LG3966023 запросить цену →	1 MAIN PCB ASSY, MFC5200C FOR ASA √
2	LG4207063 запросить цену →	1 NCU PCB ASSY, MFC890 √
2	LG3689066 запросить цену →	1 NCU PCB ASSY, MFC5200C √
3	LG3884001 запросить цену →	1 NCU MAIN HARNESS, MFC890
3	LG3884003 запросить цену →	1 NCU MAIN HARNESS, MFC5200C FOR ARL/NZ
3	LG3884002 запросить цену →	1 NCU MAIN HARNESS, MFC5200C FOR ASA
4	LG3882001 запросить цену →	1 POWER SUPPLY UNIT, MFC890, MFC5200C FOR ARL/NZ √
4	LG4330001 запросить цену →	1 POWER SUPPLY UNIT, MFC5200C FOR ASA √
5	LG3875001 запросить цену →	1 POWER SUPPLY HARNESS

9. LIST9(ACCESSORIES)

№	Артикул	Описание
1	UG3625001 запросить цену →	1 TELEPHONE LINE CORD FOR GER
1	UG3626001 запросить цену →	1 TELEPHONE LINE CORD FOR UK
1	UG3627001 запросить цену →	1 TELEPHONE LINE CORD FOR FRA
1	UG1575001 запросить цену →	1 TELEPHONE LINE CORD FOR BEL
1	LG3077001 запросить цену →	1 TELEPHONE LINE CORD FOR
1	UG3469000 запросить цену →	1 TELEPHONE LINE CORD FOR CHE
1	LG5827001 запросить цену →	1 TELEPHONE LINE CORD FOR DEN/NOR/FIN/SWE CHG
1	UG4205001 запросить цену →	1 TELEPHONE LINE CORD FOR AUS
1	UG3634001 запросить цену →	1 TELEPHONE LINE CORD FOR ITA
1	UG3629001 запросить цену →	1 TELEPHONE LINE CORD NOR FOR NOR/FIN/SWE DEL
1	UG3635001 запросить цену →	1 TELEPHONE LINE CORD SWE FOR NOR/FIN/SWE DEL
1	UG3632001 запросить цену →	1 TELEPHONE LINE CORD FIN FOR NOR/FIN/SWE DEL
1	UG3290001 запросить цену →	1 TELEPHONE LINE CORD FIN FOR ASA/ARL/NZ
2	LE6398002 запросить цену →	1 OUTPUT PAPER SUPPORT ASSY, PURPLE(6255)
3	LE9321001 запросить цену →	1 CD-ROM ASSY FOR GER/UK/FRA/IRE/AUS del
3	LE9385001 запросить цену →	1 CD-ROM ASSY FOR BEL/NLD/GNR/NOR/FIN/SWE
3	LE9391001 запросить цену →	1 CD-ROM ASSY FOR CHE/GER/UK/FRA/IRE/AUS chg
3	LE9419001 запросить цену →	1 CD-ROM ASSY FOR DEN/NOR/FIN/SWE
3	LE9400001 запросить цену →	1 CD-ROM ASSY FOR SPA/ITA
3	LE9524001 запросить цену →	1 CD-ROM ASSY FOR ASA/ARL/NZ
4	LE6821001 запросить цену →	1 INPUT PAPER SUPPORT
