Brother MFC-860 — каталог запчастей со схемами

Содержание

1. LIST 1(ADF)
2. LIST 2(SCANNER)
3. LIST 3(MAIN FRAME)
4. LIST 4(PAPER TRANSPORT)
5. LIST 5(PAPER CASSETTE)
6. LIST 6(MAINTENANCE)
7. LIST 7(COVER)
8. LIST 8(PANEL)
9. LIST 9(PCB)
10. LIST 10(ACCESSORIES)

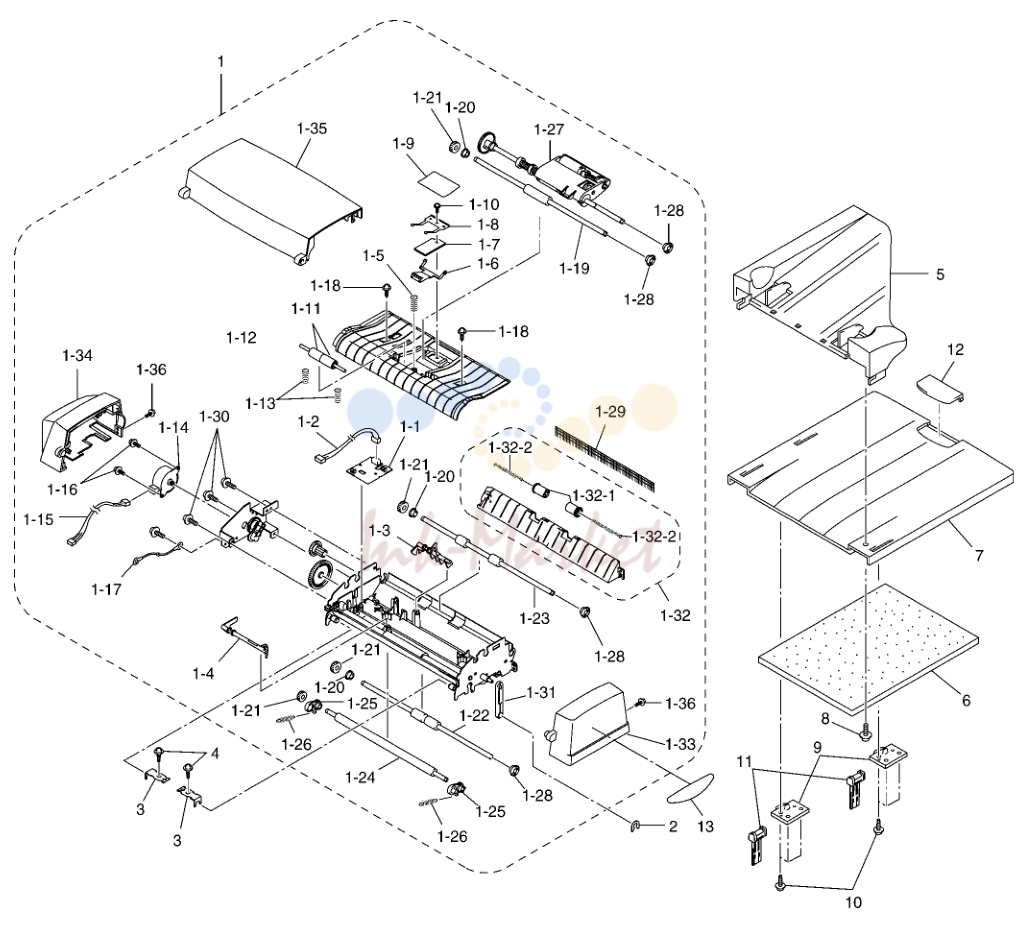

1. LIST 1(ADF)

№	Артикул	Описание
1	LE3857001 запросить цену →	1 ADF UNIT
1-1	UG6609001 запросить цену →	1 DOCUMENT SENSOR PCB ASSY
1-2	LG2926001 запросить цену →	1 DOCUMENT SENSOR HARNESS
1-3	UF7026001 запросить цену →	1 DOCUMENT FRONT SENSOR ACTUATOR
1-4	LE2008001 запросить цену →	1 DOCUMENT REAR SENSOR ACTUATOR
1-5	LE2011001 запросить цену →	1 COMPRESSION SPRING
1-6	LE2551001 запросить цену →	1 RUBBER HOLDER
1-7	UU2055001 запросить цену →	1 SEPARATION RUBBER
1-8	LE2550001 запросить цену →	1 SPRING PLATE A
1-9	LE2470001 ✓ в наличии	1 ADF FILM
1-10	UF6116001 запросить цену →	1 TAPTITE, PAN B M3X6
1-11	UF9009001 ✓ в наличии	2 PRESSURE ROLLER
1-12	LE2471001 запросить цену →	1 PRESSURE ROLLER SHAFT
1-13	LE2472001 запросить цену →	2 PRESSURE ROLLER SPRING
1-14	LE2566001 запросить цену →	1 ADF MOTOR
1-15	LG2015001 запросить цену →	1 ADF MOTOR HARNESS
1-16	0A4300605 запросить цену →	2 SCREW, PAN (S/P WASHER) M3X6
1-17	LG2016001 запросить цену →	1 GROUNDING WIRE
1-18	087310815 запросить цену →	2 TAPTITE, CUP B M3X8
1-19	LE2026001 запросить цену →	1 UPPER LF ROLLER(GRAY)
1-20	UF8105001 запросить цену →	3 CONDUCTIVE BUSHING
1-21	UU7039001 запросить цену →	4 LF ROLLER GEAR
1-22	LE2029001 запросить цену →	1 LOWER LF ROLLER(BLACK)
1-23	LE2028001 запросить цену →	1 DOCUMENT EJECTION ROLLER
1-24	LE2030001 запросить цену →	1 WHITE ROLLER
1-25	LE2032001 запросить цену →	2 WHITE ROLLER BUSHING
1-26	LE2033001 запросить цену →	2 SPRING
1-27	LE2919001 запросить цену →	1 DOCUMENT FEED ROLLER ASSY
1-28	UU1290001 запросить цену →	4 PAWLED BUSHING
1-29	UU7505001 запросить цену →	1 ANTI-STATIC BRUSH
1-30	087320616 запросить цену →	3 TAPTITE, CUP S M3X6
1-31	UF0208001 запросить цену →	1 ARM
1-32	LE2048001 запросить цену →	1 DOCUMENT EJECTION CHUTE ASSY
1-33	LE2050001 запросить цену →	1 ADF SIDE COVER F, WHITE(1495)
1-34	LE2051001 запросить цену →	1 ADF SIDE COVER R, WHITE(1495)
1-35	LE2534001 запросить цену →	1 ADF COVER ASSY, WHITE(1495)
1-36	087320816 запросить цену →	2 TAPTITE, CUP S M3X8
2	UF8088001 запросить цену →	1 PLASTIC RETAINING RING
3	LE2053001 запросить цену →	2 ADF SUPPORT
4	087310816 запросить цену →	2 TAPTITE, CUP B M3X8
5	LE3426001 запросить цену →	1 DOCUMENT CHUTE ASSY
6	LE2487001 запросить цену →	1 SPONGE
7	LE2056001 запросить цену →	1 DOCUMENT TRAY
8	087320816 запросить цену →	1 TAPTITE, CUP S M3X8
9	LE2567001 запросить цену →	2 HINGE A
10	087311017 запросить цену →	6 TAPTITE, CUP B M3X10
11	LE2568001 запросить цену →	2 HINGE HOLDER A
12	LE2777001 запросить цену →	1 DOCUMENT SUPPORT, WHITE(1495)
13	LE2498001 запросить цену →	1 COLOR MARK

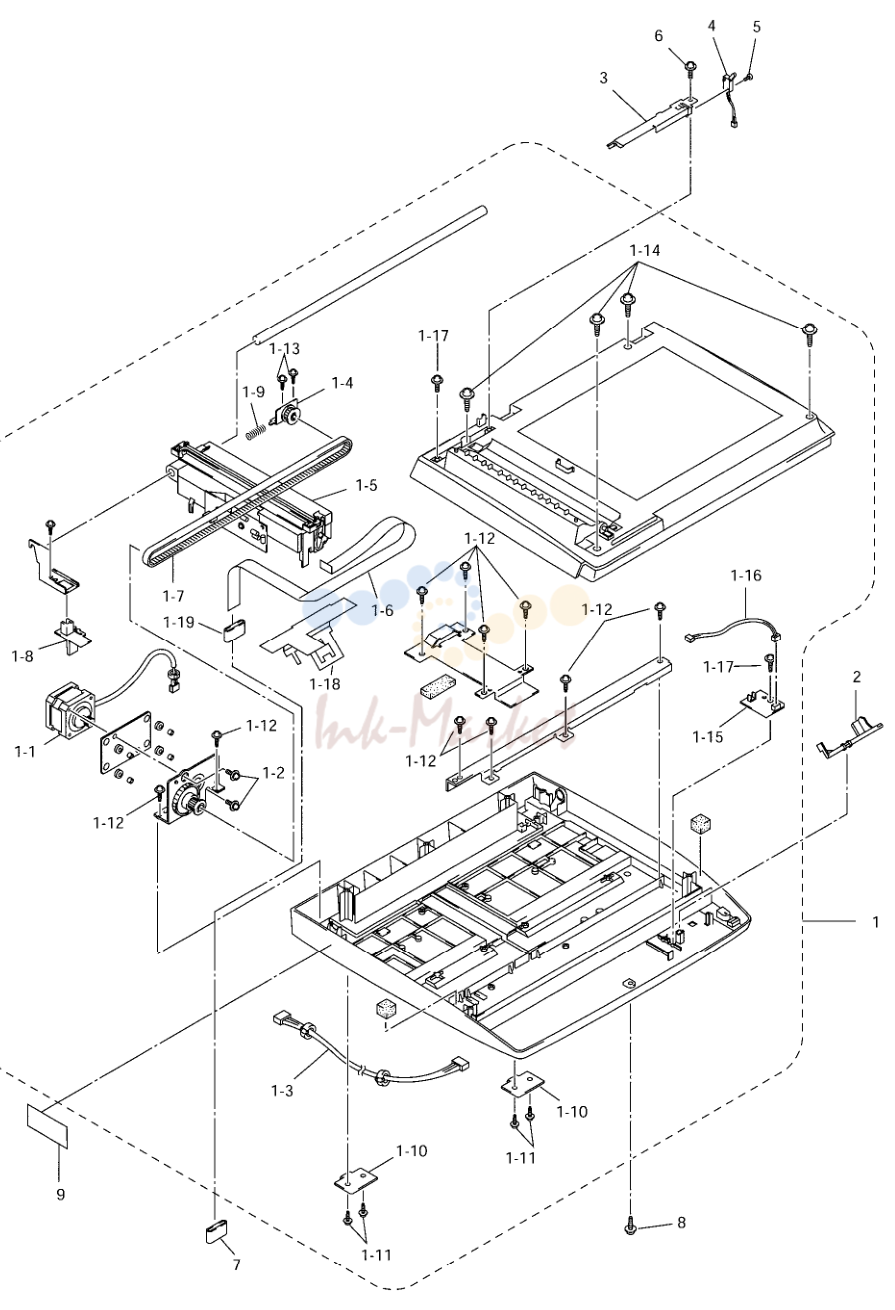

2. LIST 2(SCANNER)

№	Артикул	Описание
1	LE3763001 запросить цену →	1 SCANNER UNIT (SP)
1-1	LE3338001 запросить цену →	1 CCD MOTOR
1-2	0A4300605 запросить цену →	2 SCREW, PAN (S/P WASHER) M3X6
1-3	LG2776001 запросить цену →	1 PANEL-MAIN HARNESS
1-4	LE3417001 запросить цену →	1 CCD IDOL PULLEY HOLDER
1-5	LE3764001 запросить цену →	1 CCD UNIT (SP)
1-6	LE3951001 запросить цену →	1 CCD FLAT CABLE BY4
1-7	LE3423001 запросить цену →	1 CCD DRIVE BELT
1-8	LE2082001 запросить цену →	1 CCD LOCK
1-9	LE2079001 запросить цену →	1 SPRING
1-10	LE2098001 запросить цену →	2 HINGE PLATE
1-11	085411216 запросить цену →	4 TAPTITE, BIND B M4X12
1-12	087310815 запросить цену →	10 TAPTITE, CUP B M3X8
1-13	LE2805001 запросить цену →	2 TAPTITE, PAN B M3X10
1-14	087411216 запросить цену →	4 TAPTITE, CUP B M4X12
1-15	LG2018001 запросить цену →	1 SCANNER OPEN SENSOR PCB ASSY
1-16	LG2137001 запросить цену →	1 COVER SENSOR HARNESS
1-17	087310815 запросить цену →	2 TAPTITE, CUP B M3X8
1-18	LE2542001 запросить цену →	1 CORE STOPPER
1-19	LG2020001 запросить цену →	1 FLAT CORE
2	LE2095001 запросить цену →	1 OPEN SENSOR ACTUATOR
3	LE3500001 запросить цену →	1 HARNESS SUPPORT
4	LG2737001 запросить цену →	1 FB COVER SWITCH ASSY
5	LE0832001 запросить цену →	1 TAPTITE, PAN P 1.6X8
6	087310816 запросить цену →	1 TAPTITE, CUP B M3X8
7	LG2020001 запросить цену →	1 FLAT CORE
8	087310815 запросить цену →	1 TAPTITE, CUP B M3X8
9	LE2808001 запросить цену →	1 CCD LOCK LABEL

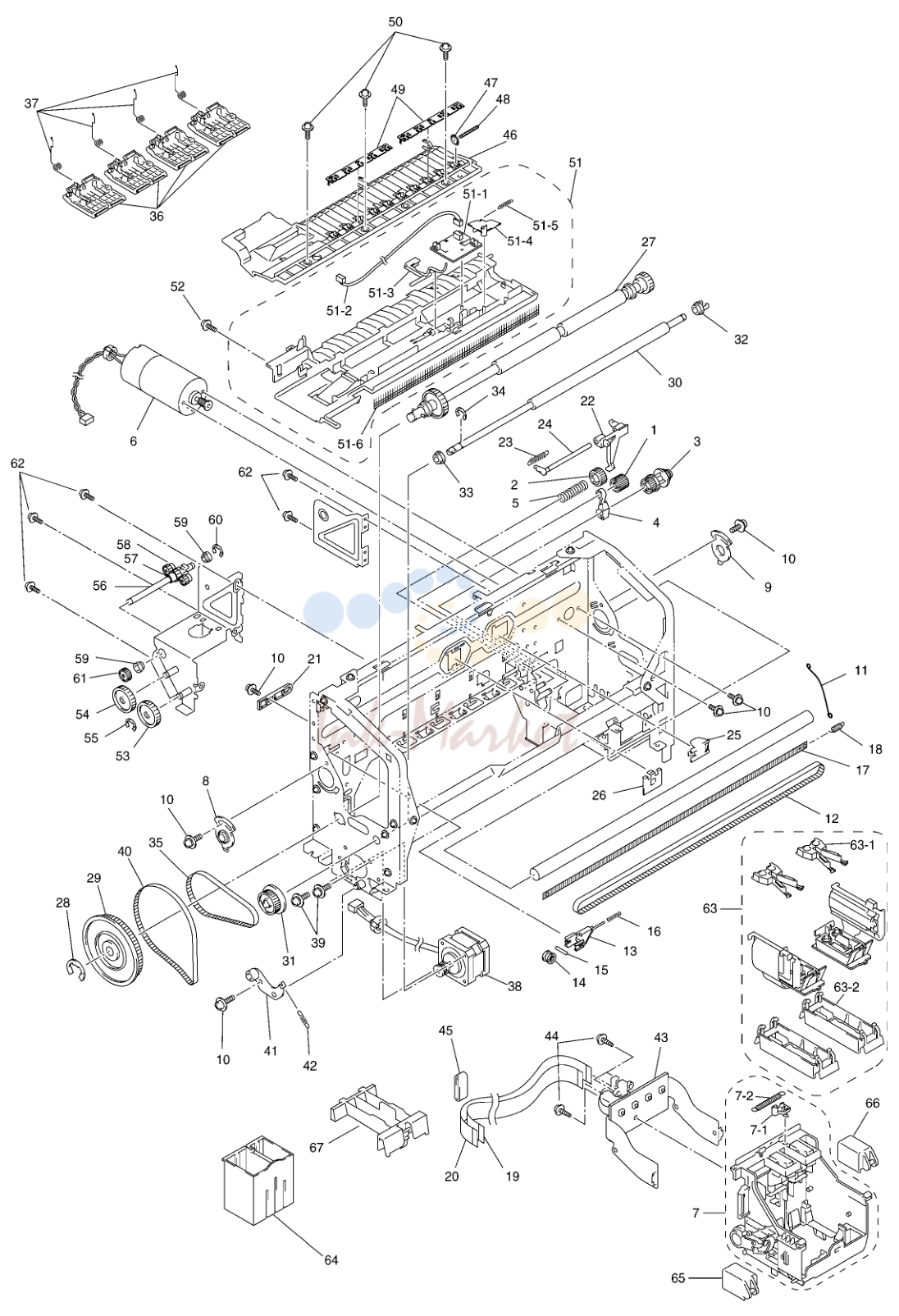

3. LIST 3(MAIN FRAME)

№	Артикул	Описание
1	LE3132001 запросить цену →	1 PURGE GEAR
2	LE3133001 запросить цену →	1 PURGE GEAR
3	LE3134001 запросить цену →	1 PURGE BEVEL GEAR
4	LE3135001 запросить цену →	1 GEAR STOPPER
5	LE3136001 запросить цену →	1 PURGE GEAR SPRING
6	LE3939001 запросить цену →	1 CARRIAGE MOTOR
7	LE3142001 запросить цену →	1 CARRIAGE ASSY
7-1	UU1061001 запросить цену →	1 CARRIAGE PRESSER
7-2	UU1062001 запросить цену →	1 PRESSER SPRING
8	LE3166001 запросить цену →	1 ECCENTRIC BEARING L
9	LE3167001 запросить цену →	1 ECCENTRIC BEARING R
10	0A5300605 запросить цену →	5 SCREW, PAN (S/P WASHER) M3X6
11	UU1080001 запросить цену →	1 REEL PRESSURE SPRING
12	UU1454001 запросить цену →	1 CARRIAGE TIMING BELT
13	LE3169001 запросить цену →	1 IDLE PULLEY HOLDER
14	LE3170001 запросить цену →	1 IDLE PULLEY
15	UD6025001 запросить цену →	1 IDLE PULLEY SHAFT
16	LE3171001 запросить цену →	1 SPRING
17	LE3172001 запросить цену →	1 ENCODER STRIP
18	UD6012001 запросить цену →	1 ENCODER STRIP SPRING
19	LG2606001 запросить цену →	1 HEAD FLAT CABLE 2, (23-PIN)
20	LG2605001 запросить цену →	1 HEAD FLAT CABLE 1, (22-PIN)
21	LE3175001 запросить цену →	1 IDLE PULLEY STOPPER
22	LE3178001 запросить цену →	1 PURGE LEVER
23	LE3179001 запросить цену →	1 PURGE LEVER SPRING
24	LE3180001 запросить цену →	1 PURGE SHAFT
25	UU1088001 запросить цену →	1 FFC HOLDER
26	LE3176001 запросить цену →	1 FFC HOLDER
27	LE3183001 запросить цену →	1 PAPER FEED ROLLER ASSY
28	048080345 запросить цену →	1 RETAINING RING, E8
29	LE3187001 запросить цену →	1 PF ROLLER PULLEY L
30	LE3188001 запросить цену →	1 PAPER EJECTION ROLLER
31	LE3190001 запросить цену →	1 EJECTION ROLLER PULLEY
32	UF0026001 запросить цену →	1 PAWLED BUSHING
33	UF8105001 запросить цену →	1 BUSHING
34	048050345 запросить цену →	1 RETAINING RING, E5
35	LE3191001 запросить цену →	1 PF TIMING BELT S
36	LE3195001 запросить цену →	4 PAPER PRESSURE HOLDER
37	LE3198001 запросить цену →	4 SPRING
38	LE3201001 запросить цену →	1 PAPER FEED MOTOR
39	0A4300605 запросить цену →	2 SCREW, PAN (S/P WASHER) M3X6
40	LE3207001 запросить цену →	1 PF TIMING BELT L
41	LE3208001 запросить цену →	1 TENSION PLATE
42	LE3600001 запросить цену →	1 SPRING, EXTENSION 4.2X10
43	LG2597001 запросить цену →	1 CARRIAGE PCB ASSY
44	087310616 запросить цену →	3 TAPTITE, CUP S M3X6
45	UG5569000 запросить цену →	1 FLAT CORE 33.5-12
46	LE3911001 запросить цену →	1 PLATEN
47	US2967001 запросить цену →	10 STAR WHEEL
48	LE3606001 запросить цену →	10 STAR WHEEL SPRING
49	LE3881001 запросить цену →	2 STAR WHEEL RETAINER
50	087320515 запросить цену →	3 TAPTITE, CUP S M3X5
51	LE3347001 запросить цену →	1 LOWER PAPER CHUTE ASSY
51-1	UG6609001 запросить цену →	1 PAPER EJECTION/CASSETTE SENSOR PCB ASSY
51-2	LG2827001 запросить цену →	1 PAPER EJECTION/CASSETTE SENSOR HARNESS
51-3	LE3349001 запросить цену →	1 PAPER EJECTION SENSOR ACTUATOR
51-4	LE2120001 запросить цену →	1 CASSETTE SENSOR ACTUATOR
51-5	UD4336001 запросить цену →	1 ACTUATOR SPRING
51-6	LE2491001 запросить цену →	1 ANTI-STATIC BRUSH
52	087320616 запросить цену →	2 TAPTITE, CUP S M3X6
53	UF7010000 запросить цену →	1 GEAR
54	UF8034001 запросить цену →	1 GEAR
55	048060345 запросить цену →	1 RETAINING RING, E6
56	LE3355001 запросить цену →	1 PAPER FEED SHAFT ASSY
57	LE2225001 запросить цену →	1 GEAR M0.5/25
58	LE2226001 запросить цену →	1 ONE WAY ARM ASSY
59	UF8105001 запросить цену →	2 CONDUCTIVE BUSHING
60	048050345 запросить цену →	1 RETAINING RING, E5
61	UF5519000 запросить цену →	1 LF ROLLER GEAR
62	087320515 запросить цену →	5 TAPTITE, CUP S M3X5
63	LK0220001 запросить цену →	0.1 PRINT HEAD UNIT(INCLUDING 10 PAIRS OF UNITS)
63	LK0610001 ✓ в наличии	1 PRINT HEAD UNIT (INCLUDING 1 PAIR OF UNIT)
63-1	LK0198001 запросить цену →	2 MANIFOLD CAP S
63-2	LK0199001 запросить цену →	2 NOZZLE PROTECTOR
64	LE3182001 запросить цену →	1 MANIFOLD CAP L
65	LE3155001 запросить цену →	1 HEAD DRIVER CLAMP L
66	LE3158001 запросить цену →	1 HEAD DRIVER CLAMP R
67	LE3162001 запросить цену →	1 INK CARTRIDGE GUIDE

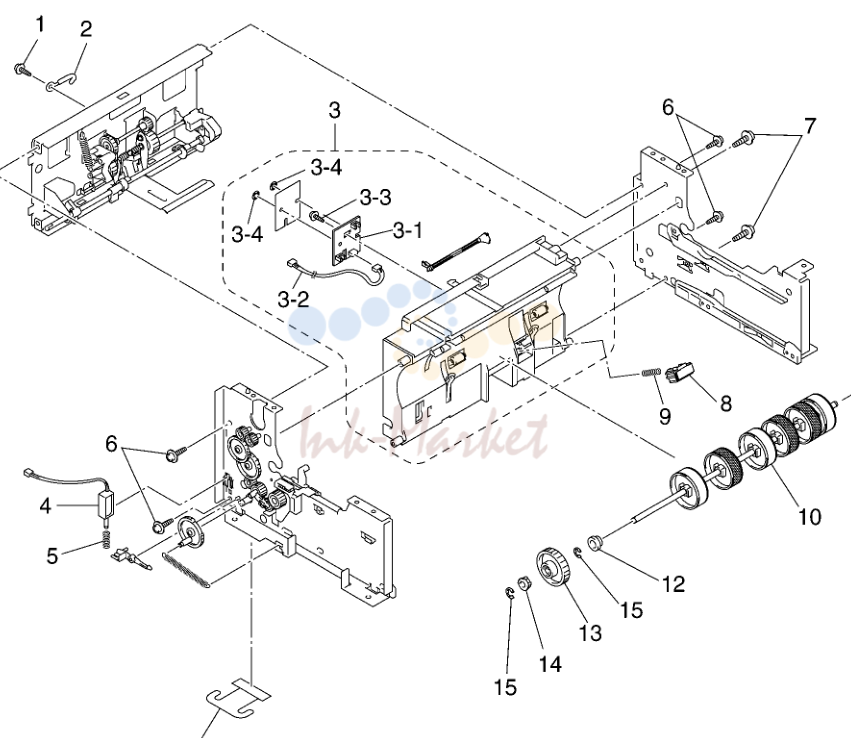

4. LIST 4(PAPER TRANSPORT)

№	Артикул	Описание
1	087320616 запросить цену →	1 TAPTITE, CUP S M3X6
2	LE2489001 запросить цену →	1 CABLE CLIP
3	LE3395001 запросить цену →	1 UPPER PAPER CHUTE ASSY
3-1	LG2664001 запросить цену →	1 REGISTRATION SENSOR PCB ASSY
3-2	LG2666001 запросить цену →	1 REGISTRATION SENSOR HARNESS B
3-3	087270816 запросить цену →	1 TAPTITE, CUP B M2.6X8
3-4	UF0250000 запросить цену →	2 PUSH NUT
4	LE2481001 запросить цену →	1 SOLENOID
5	UD4319001 запросить цену →	1 SOLENOID SPRING
6	087320616 запросить цену →	4 TAPTITE, CUP S M3X6
7	087311017 запросить цену →	2 TAPTITE, CUP B M3X10
8	LE2208001 запросить цену →	1 SEPARATION PAD ASSY
9	LE2211001 запросить цену →	1 PAD SPRING
10	LE2213001 запросить цену →	1 PAPER PICK-UP ROLLER ASSY
11	UU1290001 запросить цену →	1 PAWLED BUSHING
12	UF8105001 запросить цену →	1 BUSHING
13	LE2220001 запросить цену →	1 PAPER PICK-UP GEAR ASSY
14	LE2482001 запросить цену →	1 COLLAR STOPPER
15	048050346 запросить цену →	2 RETAINING RING, E5
16	LE3447001 запросить цену →	1 FLAT CABLE CLIP

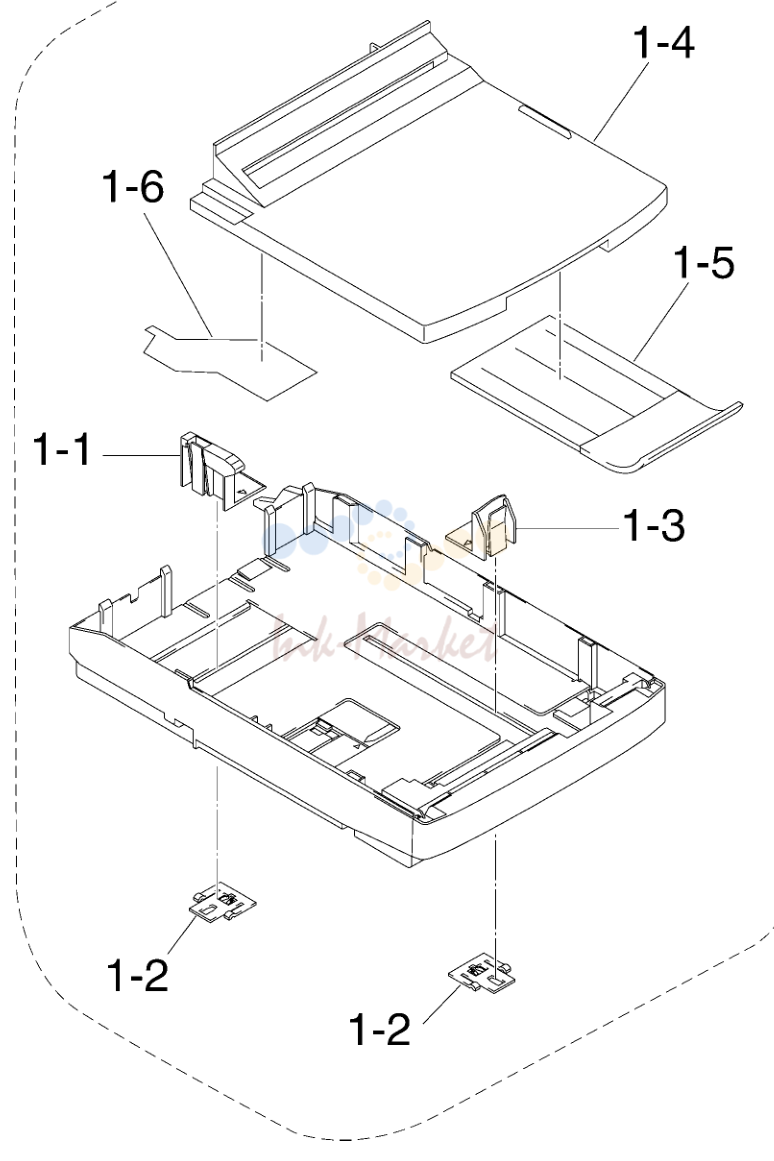

5. LIST 5(PAPER CASSETTE)

№	Артикул	Описание
1	LE2228001 запросить цену →	1 PAPER CASSETTE ASSY
1-1	LE2234001 запросить цену →	1 SIDE PAPER GUIDE
1-2	LE2235001 запросить цену →	2 GUIDE STOPPER
1-3	LE2236001 запросить цену →	1 FRONT PAPER GUIDE
1-4	LE2239001 запросить цену →	1 CASSETTE COVER
1-5	LE2856001 запросить цену →	1 PAPER EJECT SUB TRAY ASSY
1-6	LE2490001 запросить цену →	1 CASSETTE GUIDE FILM

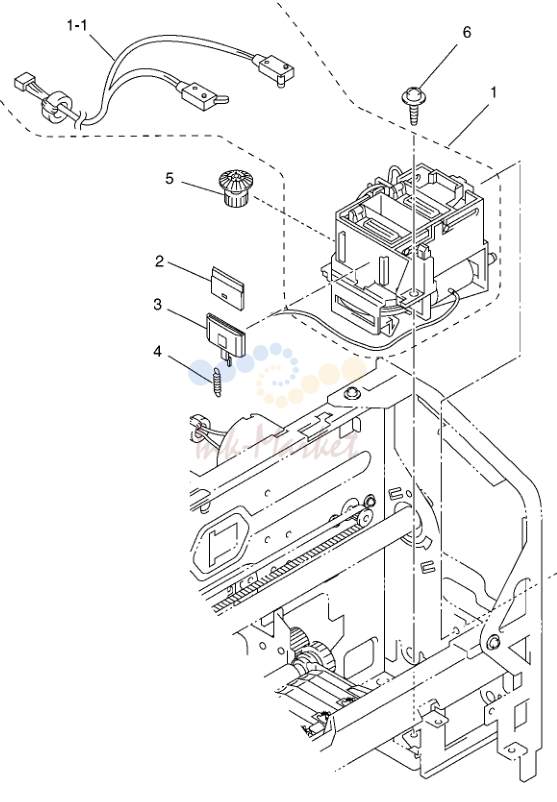

6. LIST 6(MAINTENANCE)

№	Артикул	Описание
1	LE3212001 запросить цену →	1 PURGE UNIT
1-1	LG2609001 запросить цену →	1 PURGE SWITCH HARNESS
2	LE3223001 запросить цену →	1 WIPER
3	LE3222001 запросить цену →	1 WIPER HOLDER
4	LE3224001 запросить цену →	1 WIPER SPRING
5	LE3242001 запросить цену →	1 PURGE GEAR 16/18
6	087320616 запросить цену →	1 TAPTITE, CUP S M3X6
7	087311015 запросить цену →	1 TAPTITE, CUP B M3X10

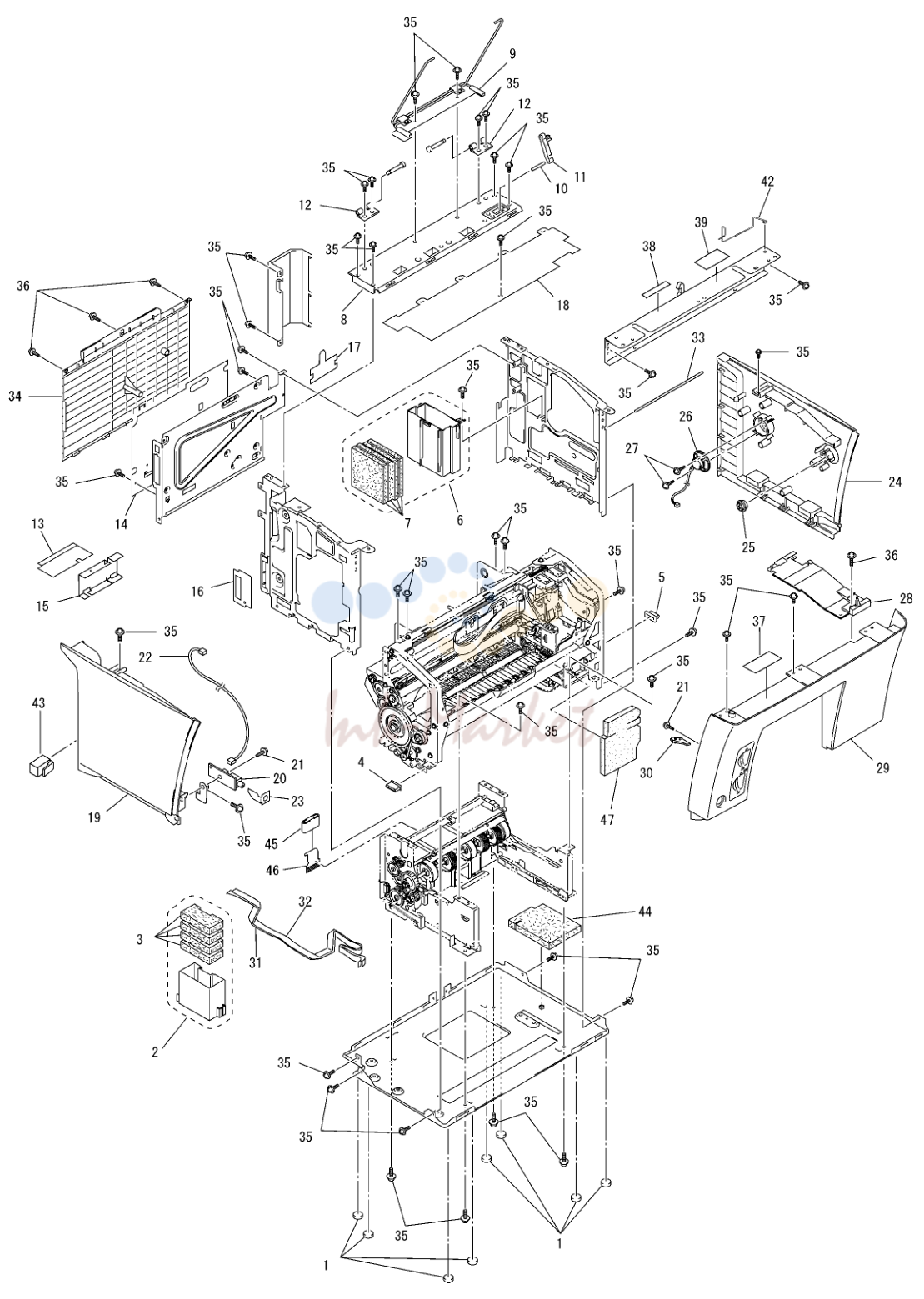

7. LIST 7(COVER)

№	Артикул	Описание
1	LE3443001 запросить цену →	8 RUBBER FOOT
2	LE3947001 запросить цену →	1 FLUSHING PACK ASSY (INCLUDING FLUSHING FORM)
4	LE3444001 запросить цену →	1 SUPPORT RUBBER L
5	LE3445001 запросить цену →	1 SUPPORT RUBBER R
6	LE3946001 запросить цену →	1 INK ABSORBER BOX ASSY (INCLUDING INK ABSORBER)
8	LE3373001 запросить цену →	1 REAR FRAME
9	LE2577001 запросить цену →	1 TORSION BAR SUPPORT
10	LE2773001 запросить цену →	1 LINK SHAFT
11	LE2758001 запросить цену →	1 LINK
12	LE2252001 запросить цену →	2 HINGE PLATE
13	LE2257001 запросить цену →	1 NCU INSULATING FILM
14	LE3396001 запросить цену →	1 MAIN INSULATOR FILM
15	LE2484001 запросить цену →	1 NCU INSULATING FILM
16	LE3474001 запросить цену →	1 SIDE INSULATOR FILM
17	LE3597001 запросить цену →	1 HARNESS COVER FILM
18	LE3376001 запросить цену →	1 COVER SHEET
19	LE3427001 запросить цену →	1 SIDE COVER L
20	UG5717001 запросить цену →	1 VC CONNECTOR PCB ASSY
21	087310815 запросить цену →	2 TAPTITE, CUP B M3X8
22	LG2195001 запросить цену →	1 VC HARNESS
23	UU1213001 запросить цену →	1 VIDEO FILM
24	LE2263001 запросить цену →	1 SIDE COVER R
25	LE2264001 запросить цену →	1 OPEN BUTTON
26	LG2187001 запросить цену →	1 SPEAKER
27	UU1225001 запросить цену →	2 TAPTITE, CUP B M4X10
28	LE2265001 запросить цену →	1 INNER COVER
29	LE3428001 запросить цену →	1 FRONT COVER
30	LE3439001 запросить цену →	1 LENS
31	LG2701001 запросить цену →	1 MEDIA FLAT CABLE 16P
32	LG2702001 запросить цену →	1 MEDIA FLAT CABLE 18P
33	LE2253001 запросить цену →	2 OPEN LEVER SHAFT
34	LE2267001 запросить цену →	1 REAR COVER
35	087320616 запросить цену →	40 TAPTITE, CUP S M3X6
36	087321016 запросить цену →	4 TAPTITE, CUP S M3X10
37	LE3290001 запросить цену →	1 INK REPLACEMENT INSTRUCTION LABEL
38	UU1313001 запросить цену →	1 INK COLOR INDICATION LABEL
39	UU1236001 запросить цену →	1 HEAD GAP ADJUSTMENT INSTRUCTION LABEL
42	LE3598001 запросить цену →	1 CONTACT SPRING
43	UF5745000 запросить цену →	1 MJ COVER, FOR GER/UK/FRA/BEL/NLD/DEN/AUT/ITA/SWE
44	LE3657001 запросить цену →	1 PURGE FOAM
45	LE3865001 запросить цену →	1 FLAT CORE 33.5-20 (w/ rubber)
46	LE3854001 запросить цену →	1 CORE STOPPER
47	LE3888001 запросить цену →	1 FRONT PURGE FOAM

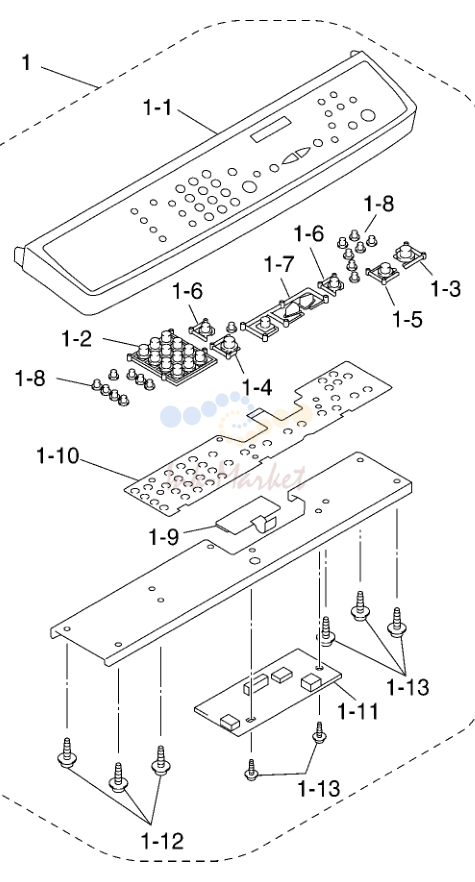

8. LIST 8(PANEL)

№	Артикул	Описание
1	LE3402001 запросить цену →	1 PANEL UNIT ASSY
1-1	LE3403001 запросить цену →	1 PANEL COVER, GRAY(1495)
1-2	LE3431001 запросить цену →	1 KEY, TEN, GRAY(1495)
1-3	LE8515001 запросить цену →	1 KEY, COLOR COPY, GREEN(5159)
1-4	LJ4285004 запросить цену →	1 KEY, START, PURPLE(6255)
1-5	LJ4231003 запросить цену →	2 KEY, STOP/MONO COPY, GRAY(1495)
1-6	LE3468002 запросить цену →	1 KEY, SET, BLUE(6314)
1-7	LE4078002 запросить цену →	1 KEY, MENU, BLUE(6314)
1-8	LE3295001 запросить цену →	16 KEY, FUNCTION, GRAY(1495)
1-9	LG2567001 запросить цену →	1 LCD
1-10	LG2667001 запросить цену →	1 KEY FPC
1-11	LG2721001 запросить цену →	1 PANEL PCB ASSY
1-12	087310615 запросить цену →	7 TAPTITE, CUP B M3X6
1-13	087270815 запросить цену →	2 TAPTITE, CUP B M2.6X8
2	LE3633001 запросить цену →	1 PANEL SHEET, FOR GER/AUT
2	LE3643001 запросить цену →	1 PANEL SHEET, FOR UK/BEL/CHE/IRE
2	LE3647001 запросить цену →	1 PANEL SHEET, FOR FRA
2	LE3813001 запросить цену →	1 PANEL SHEET, FOR NOR
2	LE3814001 запросить цену →	1 PANEL SHEET, FOR NLD
2	LE3816001 запросить цену →	1 PANEL SHEET, FOR SPA
2	LE3817001 запросить цену →	1 PANEL SHEET, FOR ITA
2	LE3818001 запросить цену →	1 PANEL SHEET, FOR SWE
3	LE3380001 запросить цену →	1 ADDRESS LABEL

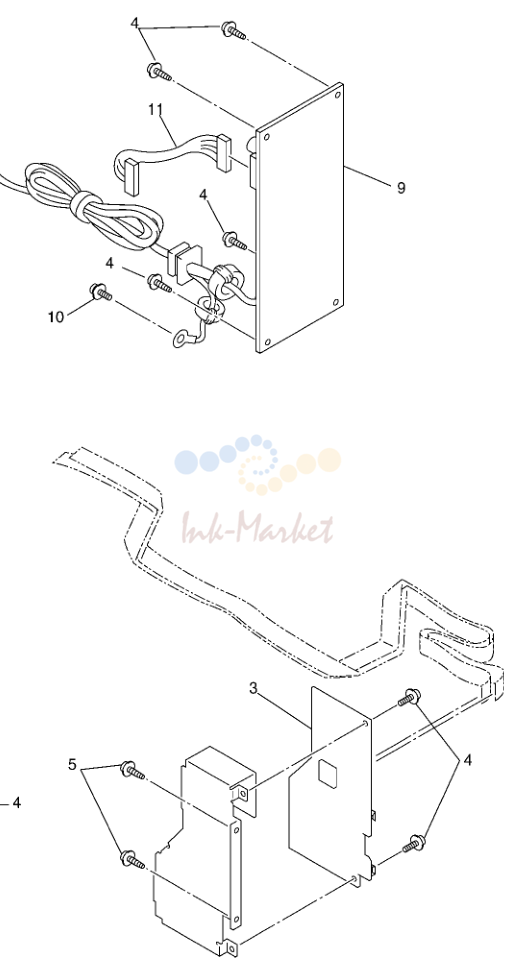

9. LIST 9(PCB)

№	Артикул	Описание
1	LG2864021 запросить цену →	1 MAIN PCB
2	002300615 запросить цену →	1 SCREW, PAN M3X6
3	LG2709001 запросить цену →	1 MEDIA PCB ASSY
4	087320616 запросить цену →	11 TAPTITE, CUP S M3X6
5	087310815 запросить цену →	2 TAPTITE, CUP B M3X8
6	LG2810021 запросить цену →	1 NCU PCB FOR GER/BEL/DEN/AUT
6	LG3242026 запросить цену →	1 NCU PCB FOR GER/BEL/AUT
6	LG2810024 запросить цену →	1 NCU PCB FOR UK/FRA/NOR/BEL/NLD/IRE/DEN/SWE
6	LG3242025 запросить цену →	1 NCU PCB FOR FRA/IRE
6	LG3242022 запросить цену →	1 NCU PCB FOR CHE
6	LG3242023 запросить цену →	1 NCU PCB FOR SPA/ITA
7	LG2913001 запросить цену →	1 NCU MAIN HARNESS
8	UG4163000 запросить цену →	1 CLAMP
9	LG2765003 запросить цену →	1 POWER SUPPLY PCB UNIT, FOR GER/FRA/NOR/BEL/NLD/AUT/SPA/ITA/SWE
9	LG2765004 запросить цену →	1 POWER SUPPLY PCB UNIT, FOR UK/IRE (INCLUDING AC CORD)
9	LG2765010 запросить цену →	1 POWER SUPPLY PCB UNIT, FOR CHE (INCLUDING AC CORD)
9	LG2765013 запросить цену →	1 POWER SUPPLY PCB UNIT, FOR DEN (INCLUDING AC CORD)
10	UF6559001 запросить цену →	1 SCREW, PAN (WASHER) M4X8DB
11	LG2708001 запросить цену →	1 POWER SUPPLY HARNESS

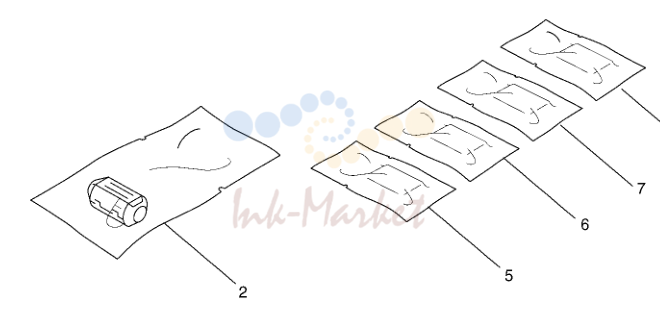

10. LIST 10(ACCESSORIES)

№	Артикул	Описание
1	UL8230001 запросить цену →	1 TELEPHONE LINE CORD, FOR GER
1	UL8211001 запросить цену →	1 TELEPHONE LINE CORD, FOR UK
1	UL8290001 запросить цену →	1 TELEPHONE LINE CORD, FOR FRA
1	UL8384001 запросить цену →	1 TELEPHONE LINE CORD, FOR NOR
1	UL8219001 запросить цену →	1 TELEPHONE LINE CORD, FOR BEL
1	UL8231001 запросить цену →	1 TELEPHONE LINE CORD, FOR NLD
1	UG4169001 запросить цену →	1 TELEPHONE LINE CORD, FOR CHE
1	UG3409001 запросить цену →	1 TELEPHONE LINE CORD, FOR IRE/SPA
1	UL8288001 запросить цену →	1 TELEPHONE LINE CORD, FOR DEN
1	UG4204001 запросить цену →	1 TELEPHONE LINE CORD, FOR AUT
1	UL8289001 запросить цену →	1 TELEPHONE LINE CORD, FOR ITA
1	UL8218001 запросить цену →	1 TELEPHONE LINE CORD, FOR SWE
2	LE0019001 запросить цену →	1 FERRITE CORE BAG ASSY, FOR FRA/NOR/BEL/NLD/CHE/DEN/SPA/ITA/SWE
4	LE3634001 запросить цену →	1 CD-ROM ASSY, FOR GER/UK/FRA/CHE/IRE/AUT/ITA
4	LE3800001 запросить цену →	1 CD-ROM ASSY, FOR NOR/DEN/SWE
4	LE3797001 запросить цену →	1 CD-ROM ASSY, FOR BEL/NLD/SPA
5	LK0256001 запросить цену →	0.01 BLACK INK CARTRIDGE LC04BK(INCLUDING 100PCS) <Eliminated>
6	LK0257001 запросить цену →	0.01 CYAN INK CARTRIDGE LC04C(INCLUDING 100PCS) <Eliminated>
7	LK0258001 запросить цену →	0.01 MAGENTA INK CARTRIDGE LC04M(INCLUDING 100PCS) <Eliminated>
8	LK0259001 запросить цену →	0.01 YELLOW INK CARTRIDGE LC04Y(INCLUDING 100PCS) <Eliminated>
