Brother MFC-830 840 — каталог запчастей со схемами

Содержание

1. List1(SCANNER FRAME)
2. List2(MAIN CHASIS)
3. List3(ASF)
4. List4(PURGE UNIT)
5. List5(COVER)
6. List6(PANEL ASSY)

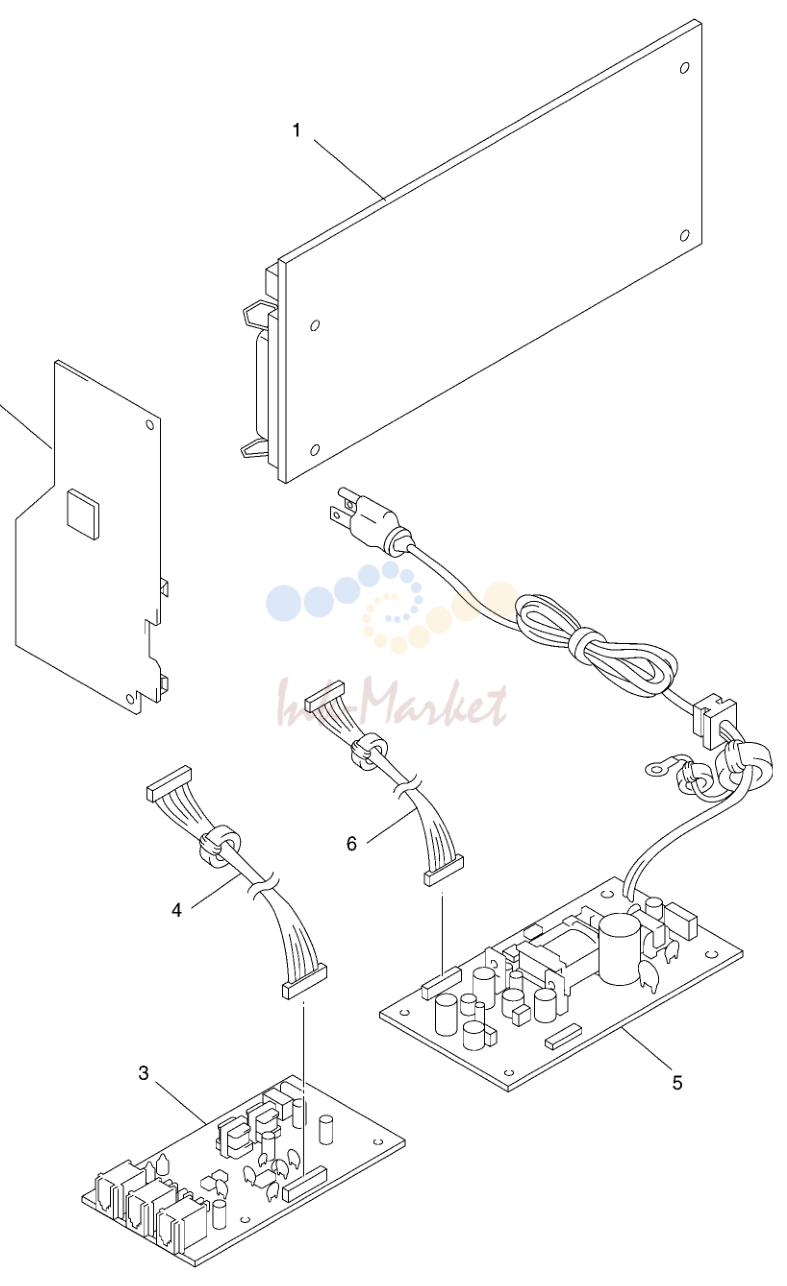

7. List7(PCB)

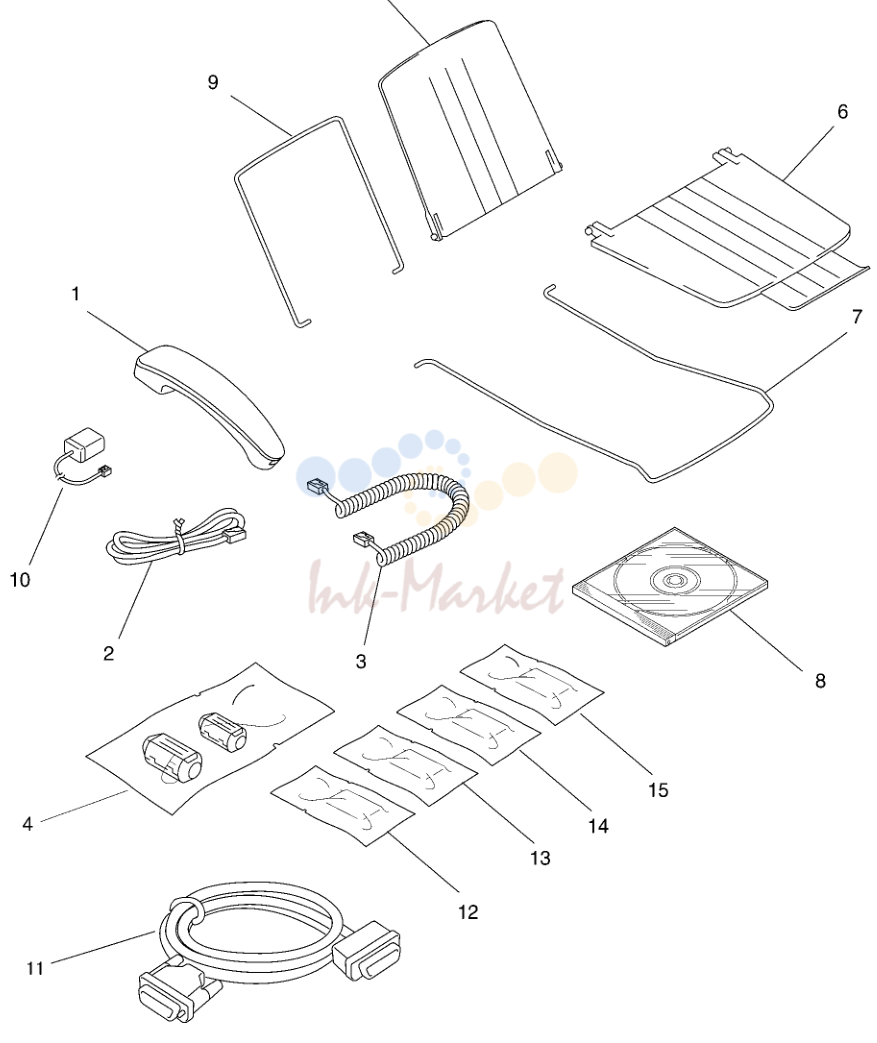

8. List8(ACCESSORIES)

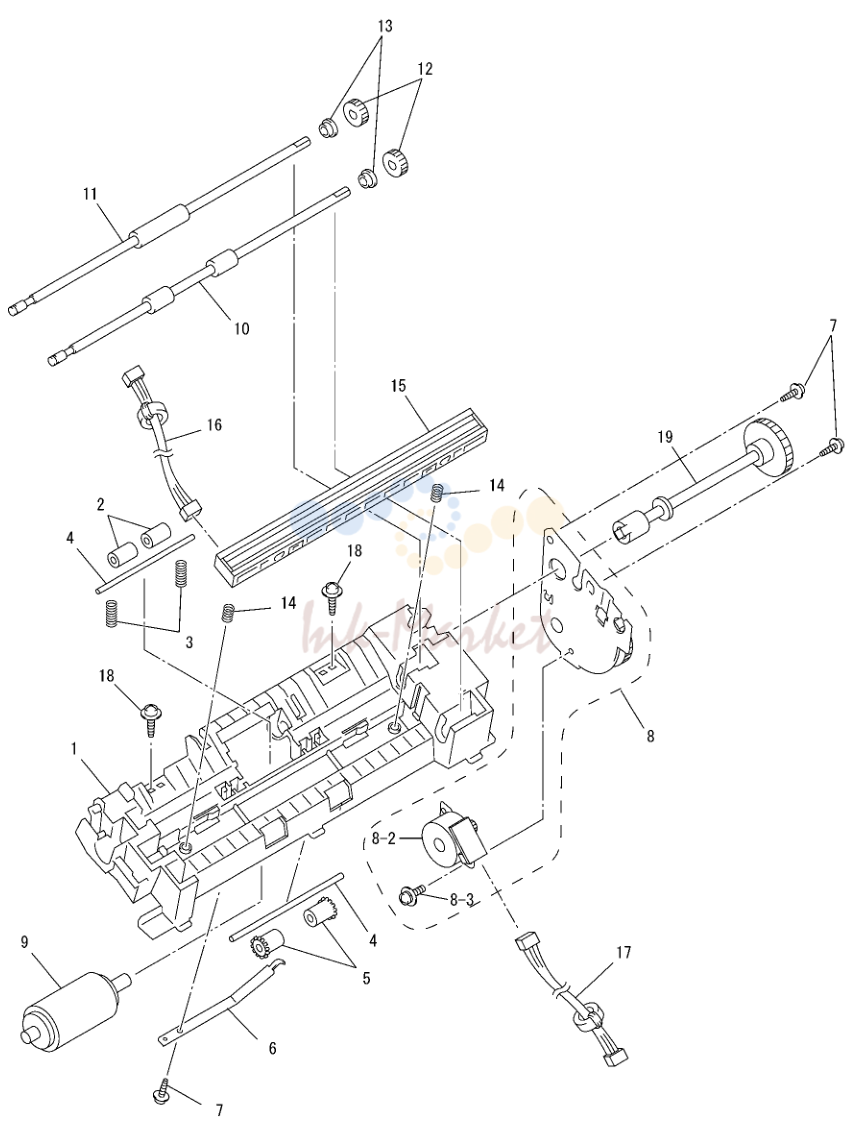

1. List1(SCANNER FRAME)

№	Артикул	Описание
1	LE3112001 запросить цену →	1 SCANNER FRAME
2	UF9009001 ✓ в наличии	2 PRESSURE ROLLER
3	LE2472001 запросить цену →	2 PRESSURE ROLLER SPRING
4	LE2471001 запросить цену →	2 PRESSURE ROLLER SHAFT
5	UL6244002 ✓ в наличии	2 PINCH ROLLER
6	UU7033001 запросить цену →	1 PINCH ROLLER LEAF SPRING
7	087310816 запросить цену →	3 TAPTITE, CUP B M3X8
8	LE3113001 запросить цену →	1 SCANNER DRIVE ASSY
8-1	UU7030001 ✓ в наличии	1 SEPARATION ROLLER GEAR <Eliminated>
8-2	LE3116001 запросить цену →	1 SCANNER MOTOR
8-3	0A4300605 запросить цену →	1 SCREW, PAN (S/P WASHER) M3X6
9	UU7031001 ✓ в наличии	1 SEPARATION ROLLER
10	LE3477001 запросить цену →	1 DOCUMENT EJECTION ROLLER ASSY
11	LE3476001 запросить цену →	1 DOCUMENT FEED ROLLER ASSY
12	UU7039001 запросить цену →	2 GEAR27
13	UU7284001 запросить цену →	2 BUSHING
14	UU2028001 запросить цену →	2 CIS SPRING
15	LG2593001 запросить цену →	1 CIS UNIT, COLOR 300DPI
16	LG2594001 запросить цену →	1 CIS HARNESS
17	LG2592001 запросить цену →	1 SCANNER MOTOR HARNESS
18	087311016 запросить цену →	2 TAPTITE, CUP B M3X10
19	UU7030001 ✓ в наличии	1 SEPARATION ROLLER GEAR

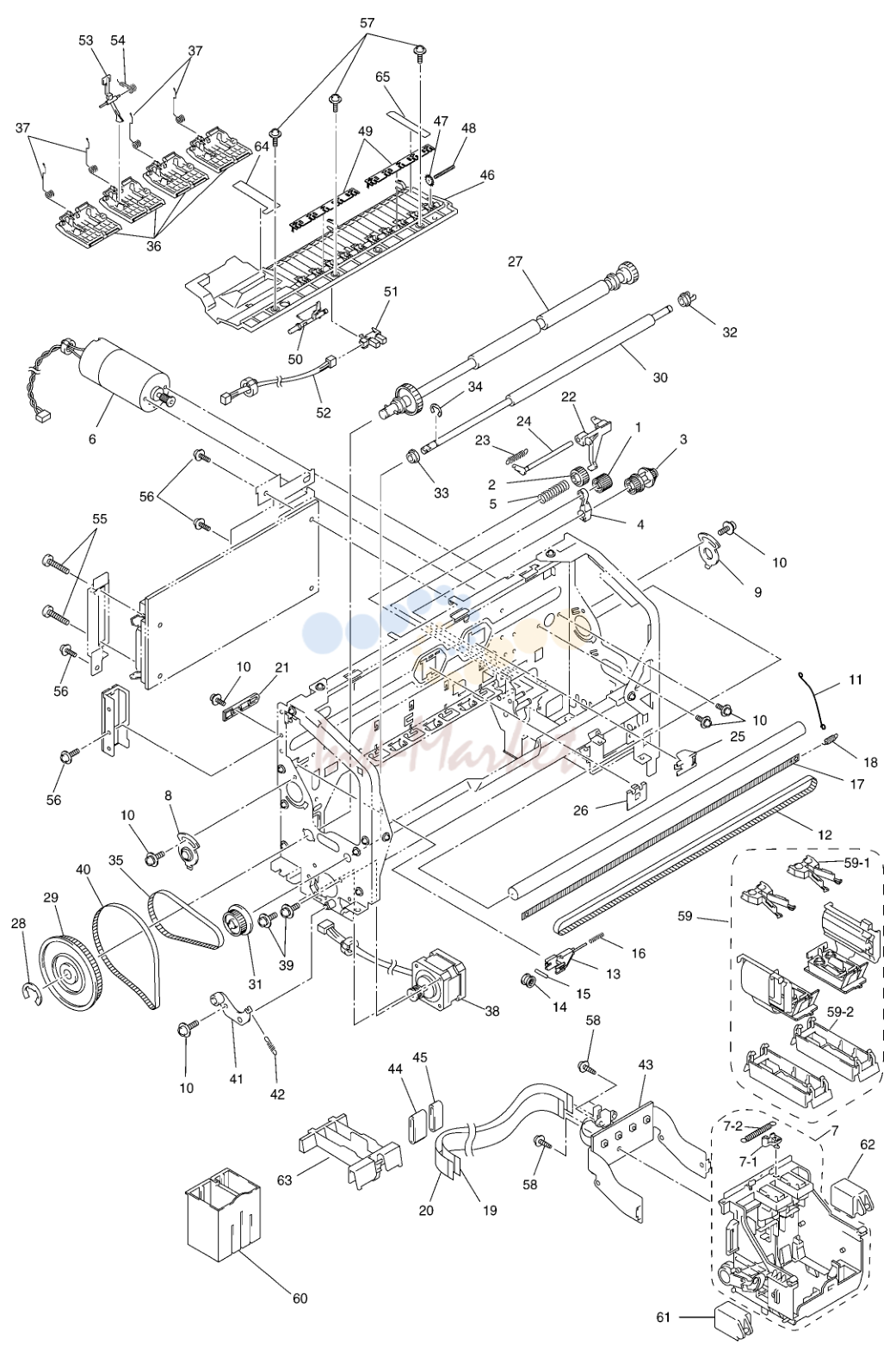

2. List2(MAIN CHASIS)

№	Артикул	Описание
1	LE3132001 запросить цену →	1 PURGE GEAR
2	LE3133001 запросить цену →	1 PURGE GEAR
3	LE3134001 запросить цену →	1 PURGE BEVEL GEAR
4	LE3135001 запросить цену →	1 GEAR STOPPER
5	LE3136001 запросить цену →	1 PURGE GEAR SPRING
6	LE3897001 запросить цену →	1 CARRIAGE MOTOR
7	LE3142001 запросить цену →	1 CARRIAGE ASSY
7-1	UU1061001 запросить цену →	1 CARRIAGE PRESSER
7-2	UU1062001 запросить цену →	1 PRESSER SPRING
8	LE3166001 запросить цену →	1 ECCENTRIC BUSHING L
9	LE3167001 запросить цену →	1 ECCENTRIC BUSHING R
10	0A5300605 запросить цену →	5 SCREW, PAN (S/P WASHER) M3X6
11	UU1080001 запросить цену →	1 RAIL PRESSURE SPRING
12	UU1454001 запросить цену →	1 CARRIAGE TIMING BELT
13	LE3169001 запросить цену →	1 IDLE PULLEY HOLDER
14	LE3170001 запросить цену →	1 IDLE PULLEY HOLDER
15	UD6025001 запросить цену →	1 IDLE PULLEY SHAFT
16	LE3171001 запросить цену →	1 TENSION SPRING
17	LE3172001 запросить цену →	1 ENCODER STRIP
18	UD6012001 запросить цену →	1 ENCODER STRIP SPRING
19	LG2606001 запросить цену →	1 HEAD FLAT CABLE, 23P
20	LG2605001 запросить цену →	1 HEAD FLAT CABLE, 22P
21	LE3175001 запросить цену →	1 IDLE PULLEY STOPPER
22	LE3178001 запросить цену →	1 PURGE LEVER
23	LE3179001 запросить цену →	1 PURGE LEVER SPRING
24	LE3180001 запросить цену →	1 PURGE SHAFT
25	UU1088001 запросить цену →	1 FFC HOLDER
26	LE3176001 запросить цену →	1 FFC HOLDER
27	LE3183001 запросить цену →	1 PAPER FEED ROLLER ASSY
28	048080345 запросить цену →	1 RETAINING RING, E8
29	LE3187001 запросить цену →	1 PF ROLLER PULLEY L
30	LE3188001 запросить цену →	1 PAPER EJECTION ROLLER
31	LE3190001 запросить цену →	1 EJECTION ROLLER PULLEY
32	UF0026001 запросить цену →	1 PAWLED BUSHING
33	UF8105001 запросить цену →	1 CONDUCTIVE BUSHING
34	048050345 запросить цену →	1 RETAINING RING, E5
35	LE3191001 запросить цену →	1 PF TIMING BELT S
36	LE3195001 запросить цену →	4 PAPER PRESSURE HOLDER
37	LE3198001 запросить цену →	4 PRESSURE HOLDER SPRING
38	LE3201001 запросить цену →	1 PAPER FEED MOTOR ASSY
39	0A4300605 запросить цену →	2 SCREW, PAN (S/P WASHER) M3X6
40	LE3207001 запросить цену →	1 PF TIMING BELT L
41	LE3208001 запросить цену →	1 TENSION PLATE ASSY
42	LE3600001 запросить цену →	1 TENSION SPRING
43	LG2597001 запросить цену →	1 CARRIAGE PCB ASSY
44	UG5577000 запросить цену →	1 FLAT CORE :33.5-20
45	UG5569000 запросить цену →	1 FLAT CORE :33.5-12
46	LE3734001 запросить цену →	1 PLATEN
47	US2967001 запросить цену →	8 STAR WHEEL
48	LE3606001 запросить цену →	8 STAR WHEEL SPRING
49	LE3881001 запросить цену →	2 STAR WHEEL RETAINER
50	LE3194001 запросить цену →	1 PAPER EJECTION SENSOR ACTUATOR
51	LG2239001 запросить цену →	1 PAPER EJECTION SENSOR
52	LG2741001 запросить цену →	1 PAPER EJECTION SENSOR HARNESS
53	LE3199001 запросить цену →	1 RESISTRATION SENSOR ACTUATOR
54	LE3200001 запросить цену →	1 TWIST SPRING
55	083321216 запросить цену →	2 TAPTITE, PAN S M3X12
56	087320616 запросить цену →	3 TAPTITE, CUP S M3X6, MFC830
56	087320616 запросить цену →	4 TAPTITE, CUP S M3X6, MFC840
57	087320515 запросить цену →	3 TAPTITE, CUP S M3X5
58	087210616 запросить цену →	3 TAPTITE, CUP B M2X6
59	LK0220001 запросить цену →	0.1 PRINT HEAD UNIT (INCLUDING 10 PAIRS OF UNITS)
59-1	LK0198001 запросить цену →	2 MANIFOLD CAP S
59-2	LK0199001 запросить цену →	2 NOZZLE PROTECTOR
60	LE3182001 запросить цену →	1 MANIFOLD CAP L
61	LE3155001 запросить цену →	1 HEAD DRIVER CLAMP L
62	LE3158001 запросить цену →	1 HEAD DRIVER CLAMP R
63	LE3162001 запросить цену →	1 INK CARTRIDGE GUIDE
63	LE3162001 запросить цену →	1 INK CARTRIDGE GUIDE
63	LE3162001 запросить цену →	1 INK CARTRIDGE GUIDE
64	LE3847001 запросить цену →	1 PAPER GUIDE FILM L
65	LE3848001 запросить цену →	1 PAPER GUIDE FILM R

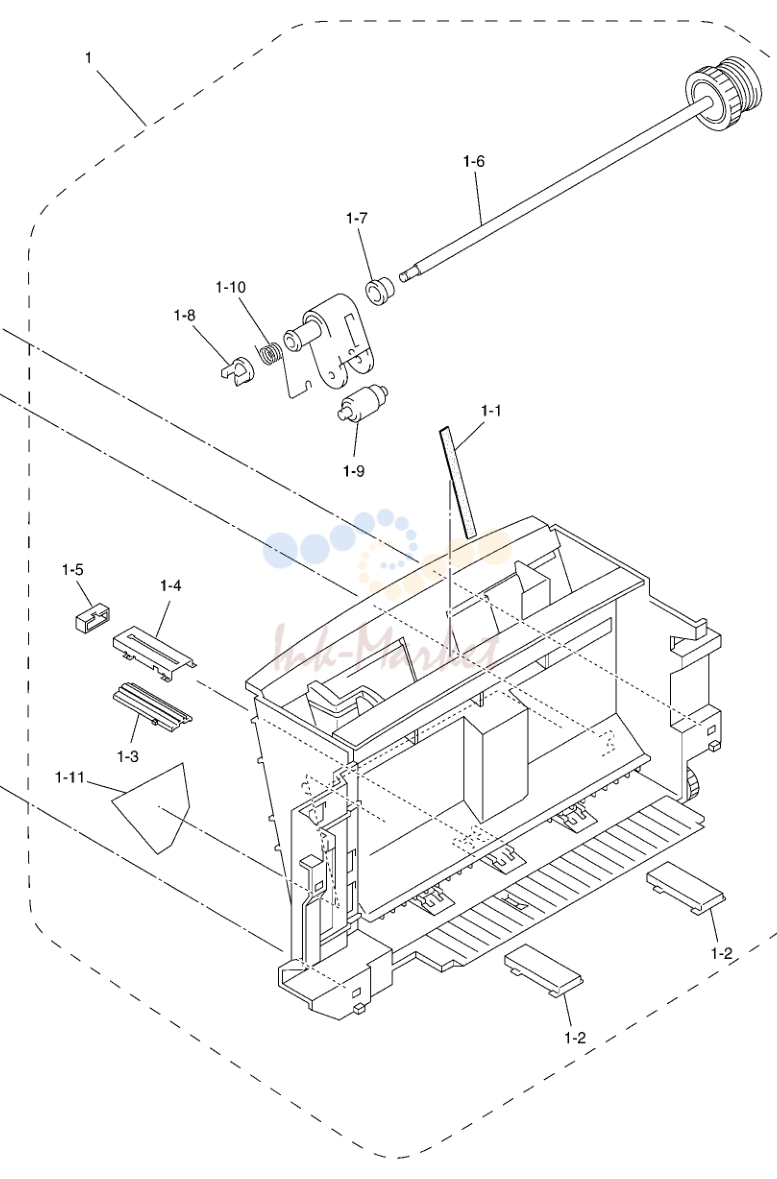

3. List3(ASF)

№	Артикул	Описание
1	LE3250001 запросить цену →	1 ASF
1-1	LE3252001 запросить цену →	1 BASE PAD
1-2	LE3253001 запросить цену →	2 PAPER SUPPORTER
1-3	LE3254001 запросить цену →	1 SEPARATION PAD
1-4	LE3255001 запросить цену →	1 SEPARATION PAD HOLDER
1-5	LE3434001 запросить цену →	1 HOLDER CAP
1-6	LE3259001 запросить цену →	1 PAPER FEED SHAFT ASSY
1-7	UF9722001 запросить цену →	1 BUSHING R
1-8	UF0026001 запросить цену →	1 BUSHING L
1-9	LE3432001 запросить цену →	1 ASF ROLLER
1-10	LE3268001 запросить цену →	1 TORSION SPRING
1-11	LE3522001 запросить цену →	2 PAPER STOPPER FILM
2	087320616 запросить цену →	3 TAPTITE, CUP S M3X6

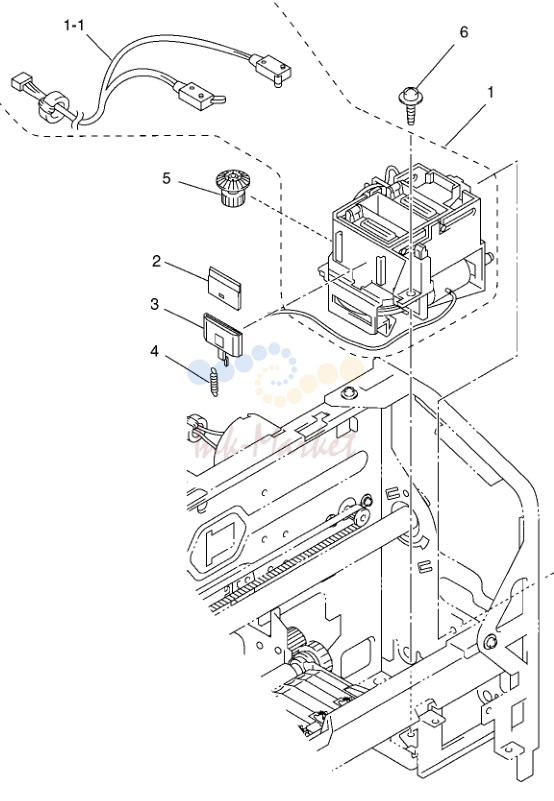

4. List4(PURGE UNIT)

№	Артикул	Описание
1	LE3212001 запросить цену →	1 PURGE UNIT
1-1	LG2609001 запросить цену →	1 PURGE SWITCH HARNESS
2	LE3223001 запросить цену →	1 WIPER
3	LE3222001 запросить цену →	1 WIPER HOLDER
4	LE3224001 запросить цену →	1 WIPER SPRING
5	LE3242001 запросить цену →	1 PURGE GEAR 16/18
6	087320616 запросить цену →	1 TAPTITE, CUP S M3X6
7	087311015 запросить цену →	1 TAPTITE, CUP B M3X10

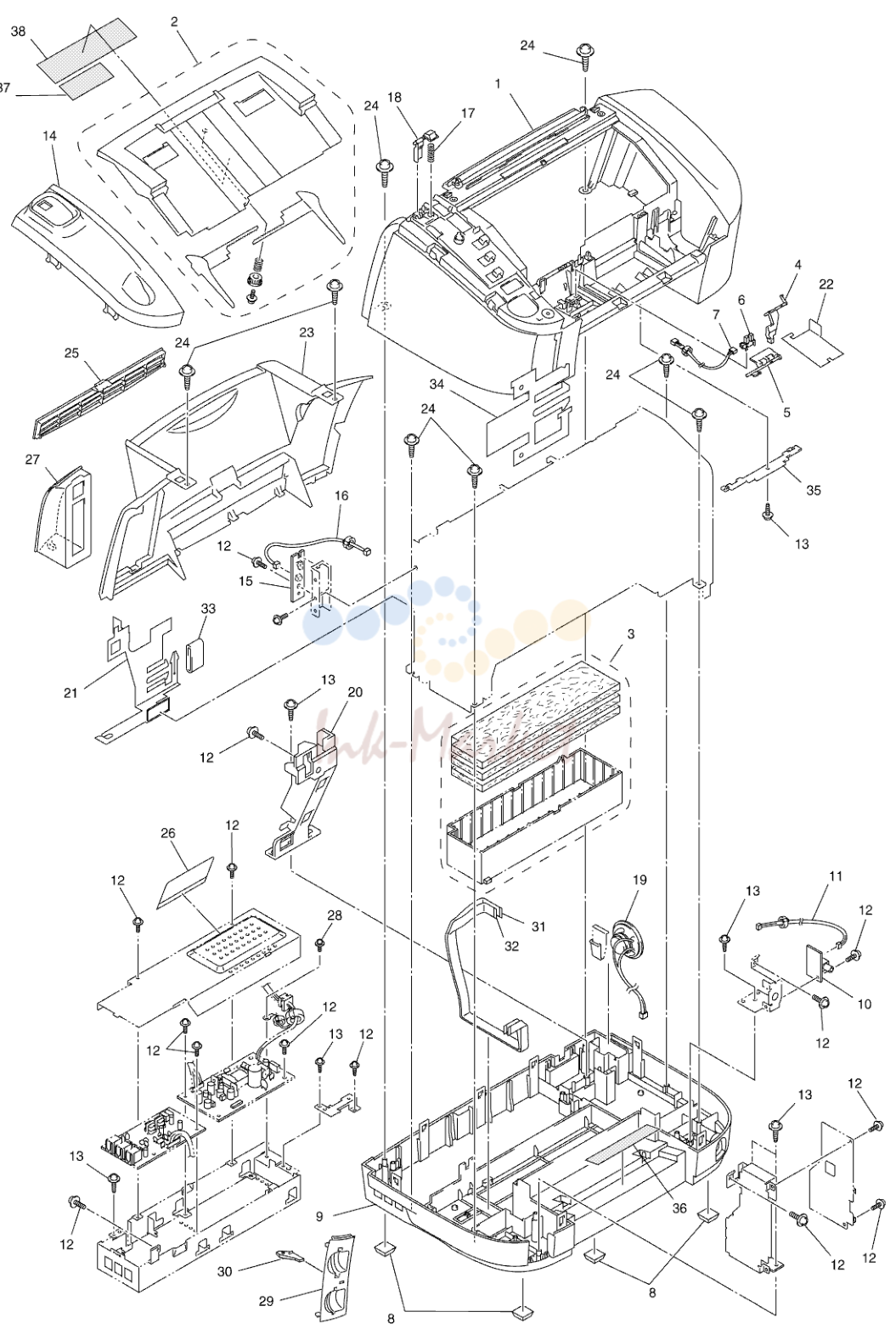

5. List5(COVER)

№	Артикул	Описание
1	LE3270001 запросить цену →	1 UPPER COVER
2	LE3624001 запросить цену →	1 TOP COVER
3	LE3410001 запросить цену →	1 INK ABSORBER ASSY
4	LE3274001 запросить цену →	1 COVER OPEN SENSOR ACTUATOR
5	LE3275001 запросить цену →	1 PANEL OPEN SENSOR ACTUATOR
6	LG2239001 запросить цену →	1 COVER/PANEL OPEN SENSOR
7	LG2691001 запросить цену →	1 COVER/PANEL OPEN SENSOR HARNESS
8	UD4019001 запросить цену →	4 RUBBER FOOT
9	LE3276001 запросить цену →	1 BOTTOM COVER
10	UG6219001 запросить цену →	1 VC CONNECTOR PCB
11	LG2698001 запросить цену →	1 VC HARNESS
12	087320616 запросить цену →	12 TAPTITE, CUP S M3X6, MFC830
12	087320616 запросить цену →	14 TAPTITE, CUP S M3X6, MFC840
13	087310815 запросить цену →	5 TAPTITE, CUP B M3X8, MFC830
13	087310815 запросить цену →	7 TAPTITE, CUP B M3X8, MFC840
14	LE3652001 запросить цену →	1 W/O HANDSET MOUNT, MFC830
14	LE3279001 запросить цену →	1 HANDSET MOUNT, MFC840
15	LG2685001 запросить цену →	1 HOOK SWITCH PCB, MFC840
16	LG2740001 запросить цену →	1 HOOK SWITCH HARNESS, MFC840
17	LE3407001 запросить цену →	1 HOOK SWITCH SPRING, MFC840
18	LE3408001 запросить цену →	1 HOOK SWITCH ACTUATOR, MFC840
19	LG2613001 запросить цену →	1 SPEAKER
20	LE3435001 запросить цену →	1 HARNESS SUPPORTER
21	LE3436001 запросить цену →	1 CORE SUPPORT B
22	LE3440001 запросить цену →	1 ACTUATOR FILM
23	LE3281001 запросить цену →	1 REAR COVER
24	087411216 запросить цену →	8 TAPTITE, CUP B M4X12
25	LE3282001 запросить цену →	1 JAM CLEAR COVER
26	LE3478001 запросить цену →	1 PS COVER FILM
27	LE3280001 запросить цену →	1 BATTERY COVER
28	UF6559001 запросить цену →	1 SCREW, PAN (WASHER) M4X8DB
29	LE3285001 запросить цену →	1 DUMMY MEDIA GUIDE, MFC830
29	LE3437001 запросить цену →	1 MEDIA GUIDE, MFC840
30	LE3439001 запросить цену →	1 LENS, MFC840
31	LG2696001 запросить цену →	1 MEDIA FLAT CABLE, 16P, MFC840
32	LG2697001 запросить цену →	1 MEDIA FLAT CABLE, 18P, MFC840
33	LG2761001 запросить цену →	1 FLAT CORE, MFC840
34	LE3521001 запросить цену →	1 CORE SUPPORT A
35	LE3590001 запросить цену →	1 DOCUMENT WIRE SUPPORT
36	LE3181001 запросить цену →	1 PAPER TRAY INSTALLATION LABEL
37	UU1236001 запросить цену →	1 HEAD GAP ADJUSTMENT INSTRUCTION LABEL
38	LE3290001 запросить цену →	1 INK REPLACEMENT INSTRUCTION LABEL

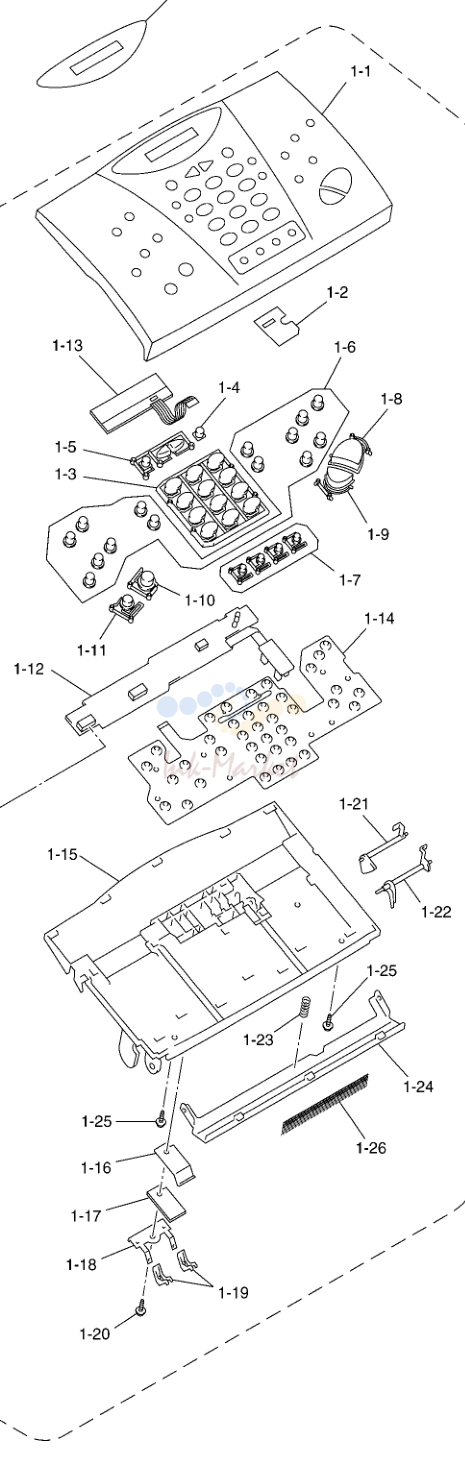

6. List6(PANEL ASSY)

№	Артикул	Описание
1	LE3539001 запросить цену →	1 CONTROL PANEL ASSY, MFC830 FOR GER/AUT
1	LE3541001 запросить цену →	1 CONTROL PANEL ASSY, MFC830 FOR UK/BEL/CHE
1	LE3550001 запросить цену →	1 CONTROL PANEL ASSY, MFC830 FOR FRA
1	LE3684001 запросить цену →	1 CONTROL PANEL ASSY, MFC830 FOR NOR
1	LE3686001 запросить цену →	1 CONTROL PANEL ASSY, MFC830 FOR DEN
1	LE3688001 запросить цену →	1 CONTROL PANEL ASSY, MFC830 FOR SPA
1	LE3690001 запросить цену →	1 CONTROL PANEL ASSY, MFC830 FOR ITA
1	LE3692001 запросить цену →	1 CONTROL PANEL ASSY, MFC830 FOR SWE
1	LE3560001 запросить цену →	1 CONTROL PANEL ASSY, MFC840 FOR GER
1	LE3571001 запросить цену →	1 CONTROL PANEL ASSY, MFC840 FOR UK/BEL/CHE/IRE/ZAF
1	LE3578001 запросить цену →	1 CONTROL PANEL ASSY, MFC840 FOR FRA
1	LE3711001 запросить цену →	1 CONTROL PANEL ASSY, MFC840 FOR NOR
1	LE3713001 запросить цену →	1 CONTROL PANEL ASSY, MFC840 FOR NLD
1	LE3715001 запросить цену →	1 CONTROL PANEL ASSY, MFC840 FOR DEN
1	LE3717001 запросить цену →	1 CONTROL PANEL ASSY, MFC840 FOR SPA
1	LE3849001 запросить цену →	1 CONTROL PANEL ASSY, MFC840 FOR ITA
1	LE3719001 запросить цену →	1 CONTROL PANEL ASSY, MFC840 FOR SWE
1-1	LE3540001 запросить цену →	1 CONTROL PANEL, MFC830 FOR GER/AUT
1-1	LE3542001 запросить цену →	1 CONTROL PANEL, MFC830 FOR UK/BEL/CHE
1-1	LE3551001 запросить цену →	1 CONTROL PANEL, MFC830 FOR FRA
1-1	LE3685001 запросить цену →	1 CONTROL PANEL, MFC830 FOR NOR
1-1	LE3687001 запросить цену →	1 CONTROL PANEL, MFC830 FOR DEN
1-1	LE3689001 запросить цену →	1 CONTROL PANEL, MFC830 FOR SPA
1-1	LE3691001 запросить цену →	1 CONTROL PANEL, MFC830 FOR ITA
1-1	LE3693001 запросить цену →	1 CONTROL PANEL, MFC830 FOR SWE
1-1	LE3561001 запросить цену →	1 CONTROL PANEL, MFC840 FOR GER
1-1	LE3572001 запросить цену →	1 CONTROL PANEL, MFC840 FOR UK/BEL/CHE/IRE/ZAF
1-1	LE3579001 запросить цену →	1 CONTROL PANEL, MFC840 FOR FRA
1-1	LE3712001 запросить цену →	1 CONTROL PANEL, MFC840 FOR NOR
1-1	LE3714001 запросить цену →	1 CONTROL PANEL, MFC840 FOR NLD
1-1	LE3716001 запросить цену →	1 CONTROL PANEL, MFC840 FOR DEN
1-1	LE3718001 запросить цену →	1 CONTROL PANEL, MFC840 FOR SPA
1-1	LE3850001 запросить цену →	1 CONTROL PANEL, MFC840 FOR ITA
1-1	LE3720001 запросить цену →	1 CONTROL PANEL, MFC840 FOR SWE
1-2	LE3607001 запросить цену →	1 LIGHT SHIELD FILM
1-3	LE4073003 запросить цену →	1 TEN KEY, GRAY(1495)
1-4	LE3468001 запросить цену →	1 SET KEY, PURPLE(6255)
1-5	LE4078001 запросить цену →	1 FUNCTION KEY, PURPLE(6255)
1-6	LE3295001 запросить цену →	14 CYLINDRICAL KEY, GRAY(1495)
1-7	UF9954006 запросить цену →	4 ONE TOUCH DIAL KEY, (GRAY1495)
1-8	LE4074001 запросить цену →	1 START KEY, PURPLE(6255)
1-9	LE4075002 запросить цену →	1 STOP KEY, GRAY(1495)
1-10	LJ4285001 запросить цену →	1 COLOR COPY KEY, GREEN(5159)
1-11	LJ4231003 запросить цену →	1 MONO COPY KEY, GRAY(1495)
1-12	LG2615001 запросить цену →	1 CONTROL PANEL PCB
1-13	LG2567001 запросить цену →	1 LCD
1-14	LG2617001 запросить цену →	1 FPC KEY
1-15	LE3298001 запросить цену →	1 PANEL REAR COVER
1-16	LE3330001 запросить цену →	1 SPRING PLATE B
1-17	LE3299001 запросить цену →	1 SEPARATION RUBBER
1-18	LE3300001 запросить цену →	1 SPRING PLATE A
1-19	LE3323001 запросить цену →	2 ADF GUIDE CAP
1-20	UF5034001 запросить цену →	1 TAPTITE, B 3X6
1-21	UU7107001 запросить цену →	1 DOCUMENT FRONT SENSOR ACTUATOR
1-22	UU7108001 запросить цену →	1 DOCUMENT REAR SENSOR ACTUATOR
1-23	UU2057001 запросить цену →	1 DOCUMENT PRESSURE BAR SPRING
1-24	UU2058001 запросить цену →	1 DOCUMENT PRESSURE BAR
1-25	087310816 запросить цену →	2 TAPTITE, CUP B M3X8
1-26	LE1071001 запросить цену →	1 ANTI-STATIC BRUSH
2	LE3529001 запросить цену →	1 LCD PLATE, MFC830 FOR GER/AUT
2	LE3543001 запросить цену →	1 LCD PLATE, MFC830 FOR UK/FRA/NOR/BEL/CHE/DEN/SPA/ITA/SWE
2	LE3562001 запросить цену →	1 LCD PLATE, MFC840 FOR GER
2	LE3573001 запросить цену →	1 LCD PLATE, MFC840 FOR UK/FRA/NOR/BEL/NLD/CHE/IRE/
3	LE3324001 запросить цену →	1 ADDRESS LABEL
4	LG2618001 запросить цену →	1 PANEL-MAIN HARNESS

7. List7(PCB)

№	Артикул	Описание
1	LG2763021 запросить цену →	1 MAIN PCB ASSY, MFC830
1	LG2772031 запросить цену →	1 MAIN PCB ASSY , MFC840
2	LG2709001 запросить цену →	1 MEDIA PCB ASSY, MFC840
3	LG2810001 запросить цену →	1 NCU PCB ASSY, MFC830 FOR GER/AUT
3	LG2810004 запросить цену →	1 NCU PCB ASSY, MFC830 FOR UK/FRA/NOR/BEL/DEN/SWE
3	LG2810002 запросить цену →	1 NCU PCB ASSY, MFC830 FOR CHE
3	LG2810003 запросить цену →	1 NCU PCB ASSY, MFC830 FOR SPA/ITA
3	LG2150033 запросить цену →	1 NCU PCB ASSY, MFC840 FOR GER
3	LG2150034 запросить цену →	1 NCU PCB ASSY, MFC840 FOR UK/FRA/NOR/BEL/NLD/IRE/DEN/ZAF/SWE
3	LG2150040 запросить цену →	1 NCU PCB ASSY, MFC840 FOR CHE
3	LG2150045 запросить цену →	1 NCU PCB ASSY, MFC840 FOR SPA/ITA
4	LG2699001 запросить цену →	1 NCU-MAIN HARNESS
5	LG2765003 запросить цену →	1 POWER SUPPLY PCB ASSY(INCLUDING AC CORD)
5	LG2765004 запросить цену →	1 POWER SUPPLY PCB ASSY(INCLUDING AC CORD) FOR UK/IRE
5	LG2765013 запросить цену →	1 POWER SUPPLY PCB ASSY(INCLUDING AC CORD) FOR DEN
5	LG2765024 запросить цену →	1 POWER SUPPLY PCB ASSY(INCLUDING AC CORD) FOR ZAF
5	LG2834010 запросить цену →	1 POWER SUPPLY PCB ASSY(INCLUDING AC CORD) FOR CHE
6	LG2739001 запросить цену →	1 POWER SUPPLY HARNESS

8. List8(ACCESSORIES)

№	Артикул	Описание
1	LE0446011 запросить цену →	1 HANDSET, MFC840
2	UG3625001 запросить цену →	1 TELEPHONE LINE CORD FOR GER
2	UG3626001 запросить цену →	1 TELEPHONE LINE CORD FOR UK/ZAF
2	UG3627001 запросить цену →	1 TELEPHONE LINE CORD FOR FRA
2	UG3629001 запросить цену →	1 TELEPHONE LINE CORD FOR NOR
2	UG1575001 запросить цену →	1 TELEPHONE LINE CORD FOR BEL
2	UG3631001 запросить цену →	1 TELEPHONE LINE CORD FOR NLD
2	UG3469000 запросить цену →	1 TELEPHONE LINE CORD FOR CHE
2	UG1570001 запросить цену →	1 TELEPHONE LINE CORD FOR IRE/SPA
2	UG3633001 запросить цену →	1 TELEPHONE LINE CORD FOR DEN
2	UG4205001 запросить цену →	1 TELEPHONE LINE CORD FOR AUT
2	UG3634001 запросить цену →	1 TELEPHONE LINE CORD FOR ITA
2	UG3635001 запросить цену →	1 TELEPHONE LINE CORD FOR SWE
3	UG3543011 запросить цену →	1 HANDSET CURLED CORD, MFC840
4	LE3602001 запросить цену →	1 FERRITE CORE BAG ASSY (INCLUDING 2PCS), FOR FRA/NOR/
5	UU2080001 запросить цену →	1 DOCUMENT SUPPORT
6	UU2069001 запросить цену →	1 PAPER TRAY
7	LE3305001 запросить цену →	1 DOCUMENT WIRE EXTENSION
8	LE3563001 запросить цену →	1 CD-ROM FOR GER/UK/FRA/CHE/IRE/AUT/ITA/ZAF
8	LE3794001 запросить цену →	1 CD-ROM FOR NOR/DEN/SWE
8	LE3530001 запросить цену →	1 CD-ROM FOR BEL/NLD/SPA
9	UU1309001 запросить цену →	1 PAPER WIRE EXTENSION
11	UG4558001 запросить цену →	1 I/F CABLE, FOR GER/UK/IRE/AUT/ZAF
12	LK0302001 запросить цену →	0.01 BLACK INK CARTRIDGE LC04BK (INCLUDING 100PCS)
13	LK0308001 запросить цену →	0.01 CYAN INK CARTRIDGE LC04C (INCLUDING 100PCS)
14	LK0314001 запросить цену →	0.01 MAGENTA INK CARTRIDGE LC04M (INCLUDING 100PCS)
15	LK0320001 запросить цену →	0.01 YELLOW INK CARTRIDGE LC04Y (INCLUDING 100PCS)
