1. LIST1(FRAME L)
2. LIST2(FRAME R)
3. LIST3(FRAME UNIT)
4. LIST4(DOCUMENT SCAN)
5. LIST5(LASER UNIT)
6. LIST6(PAPER FEEDER)
7. LIST7(PAPER TRAY)
8. LIST8(FIXING UNIT)
9. LIST9(COVERS)
10. LIST10(PANEL)
11. LIST11(PCB)
12. ACCESSORIES
13. LIST13(PRINTED MATERIALS)
14. LIST14(PACKING MATERIALS)

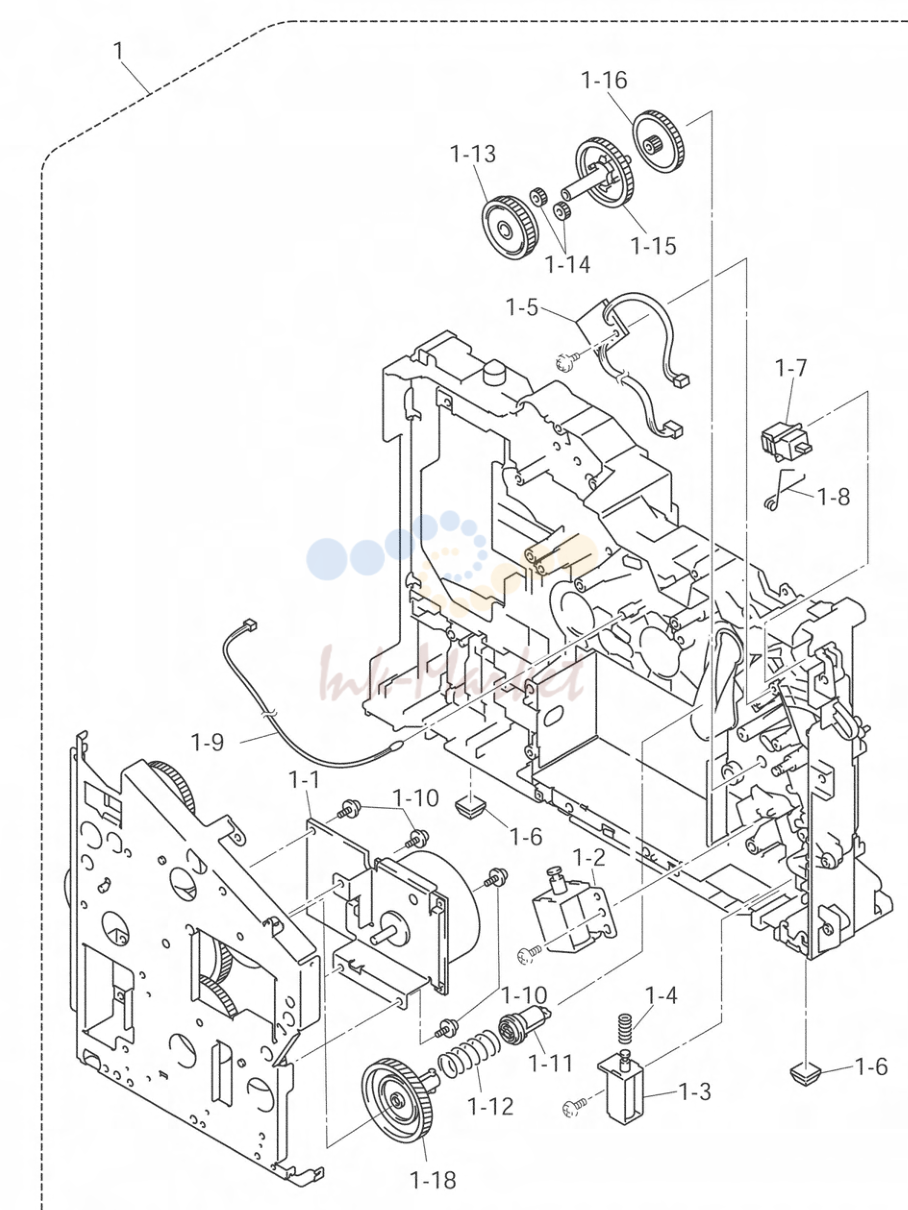

1. LIST1(FRAME L)

№	Артикул	Описание
1	LF2561001 запросить цену →	1 MAIN FRAME L UNIT
1-1	LM2440001 запросить цену →	1 MAIN MOTOR ASSY
1-2	LJ7386001 запросить цену →	1 F/R SOLENOID ASSY
1-3	LJ7391001 запросить цену →	1 P/R SOLENOID ASSY
1-4	LJ5014001 запросить цену →	1 SOLENOID RELEASE SPRING P/R
1-5	LJ9166001 запросить цену →	1 TONER LED PCB UNIT ASSY
1-6	LJ7403001 запросить цену →	2 RUBBER FOOT
1-7	LG3218001 запросить цену →	1 DOCUMENT COVER SENSOR
1-8	LJ7784001 запросить цену →	1 SENSOR CLIP
1-9	LG4518001 запросить цену →	1 THERMISTOR ASSY
1-10	087320616 запросить цену →	4 TAPTITE, CUP S M3X6
1-11	LJ7377001 запросить цену →	1 DEVELOP JOINT
1-12	LJ7376001 запросить цену →	1 JOINT SPRING
1-13	UH3044000 запросить цену →	1 GEAR, 40/54Y
1-14	UL6569000 запросить цену →	2 GEAR 17 PLANETARY
1-15	UL8977001 запросить цену →	1 GEAR 45 ARM F/R
1-16	LM2444001 запросить цену →	1 GEAR 20 CENTER F/R
1-18	LJ7375001 запросить цену →	1 DEV DRIVE GEAR ZL2 ADD

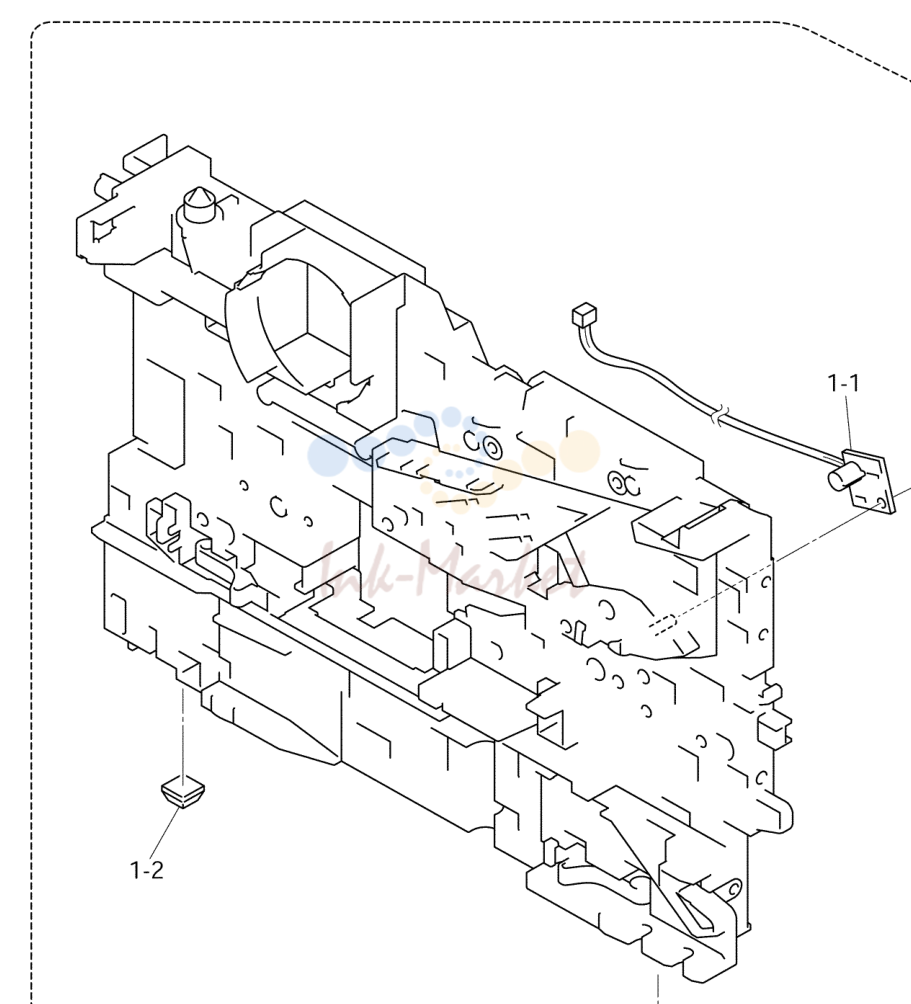

2. LIST2(FRAME R)

№	Артикул	Описание
1	LM2733001 запросить цену →	1 MAIN FRAME R UNIT
1-1	LJ9612001 запросить цену →	1 TONER SENSOR PCB UNIT
1-2	LJ7403001 запросить цену →	2 RUBBER FOOT
1-3	LM2731001 запросить цену →	1 TE FILM

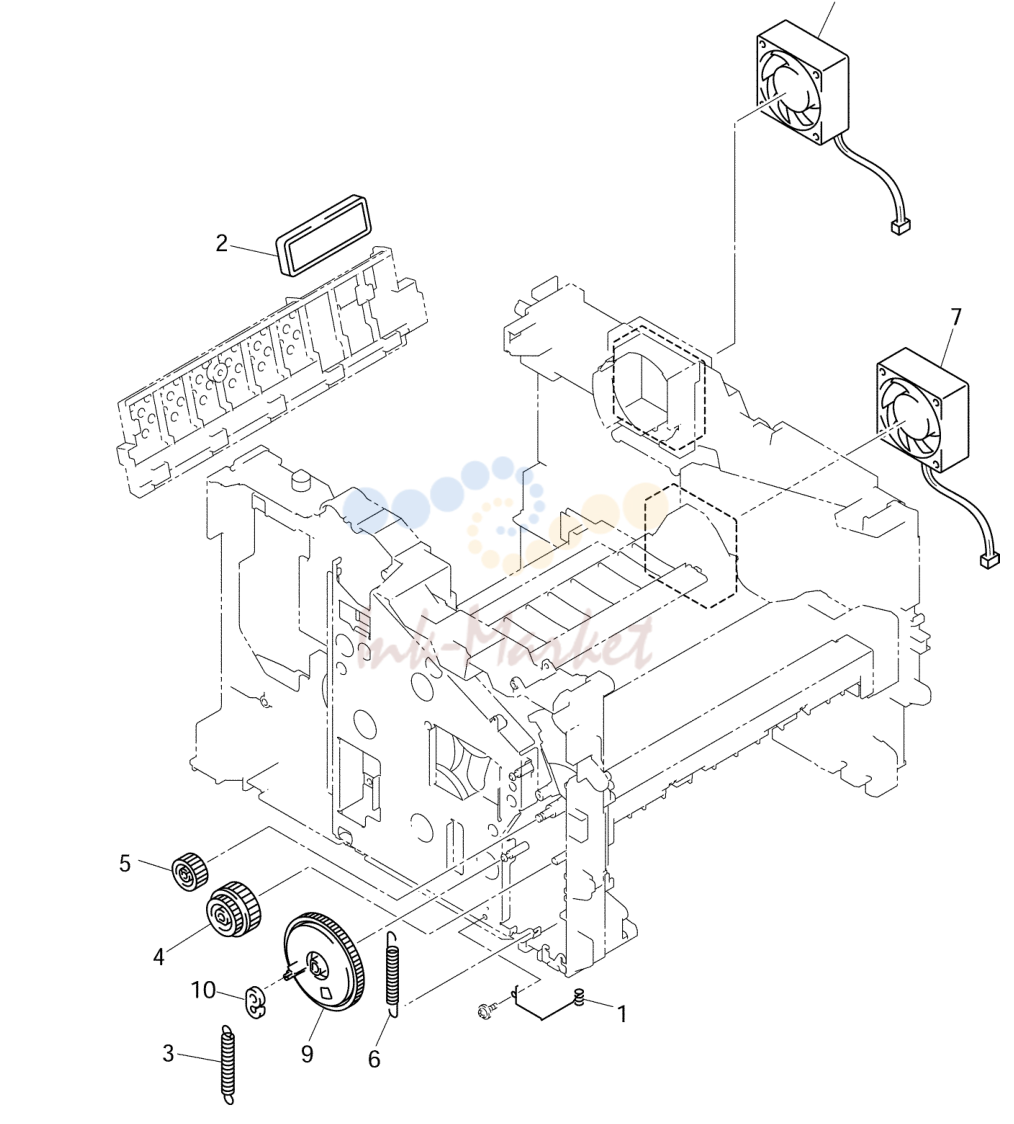

3. LIST3(FRAME UNIT)

№	Артикул	Описание
1	LJ7490001 запросить цену →	1 GROUND SPRING
2	LM2445001 запросить цену →	1 FILTER
3	LJ7496001 запросить цену →	1 SPRING, EXTENSION P/R
4	LJ7501001 запросить цену →	1 MIDDLE ROLLER GEAR
5	LJ7502001 запросить цену →	1 IDLE GEAR
6	LJ7504001 запросить цену →	1 GROUND WIRE
7	LM2473001 запросить цену →	1 FAN MOTOR 60 UNIT LV
8	LM2474001 запросить цену →	1 FAN MOTOR 60 UNIT
9	LM2720001 запросить цену →	1 SECTOR GEAR PR ASSY
10	UH2378000 запросить цену →	1 SPRING HOOK

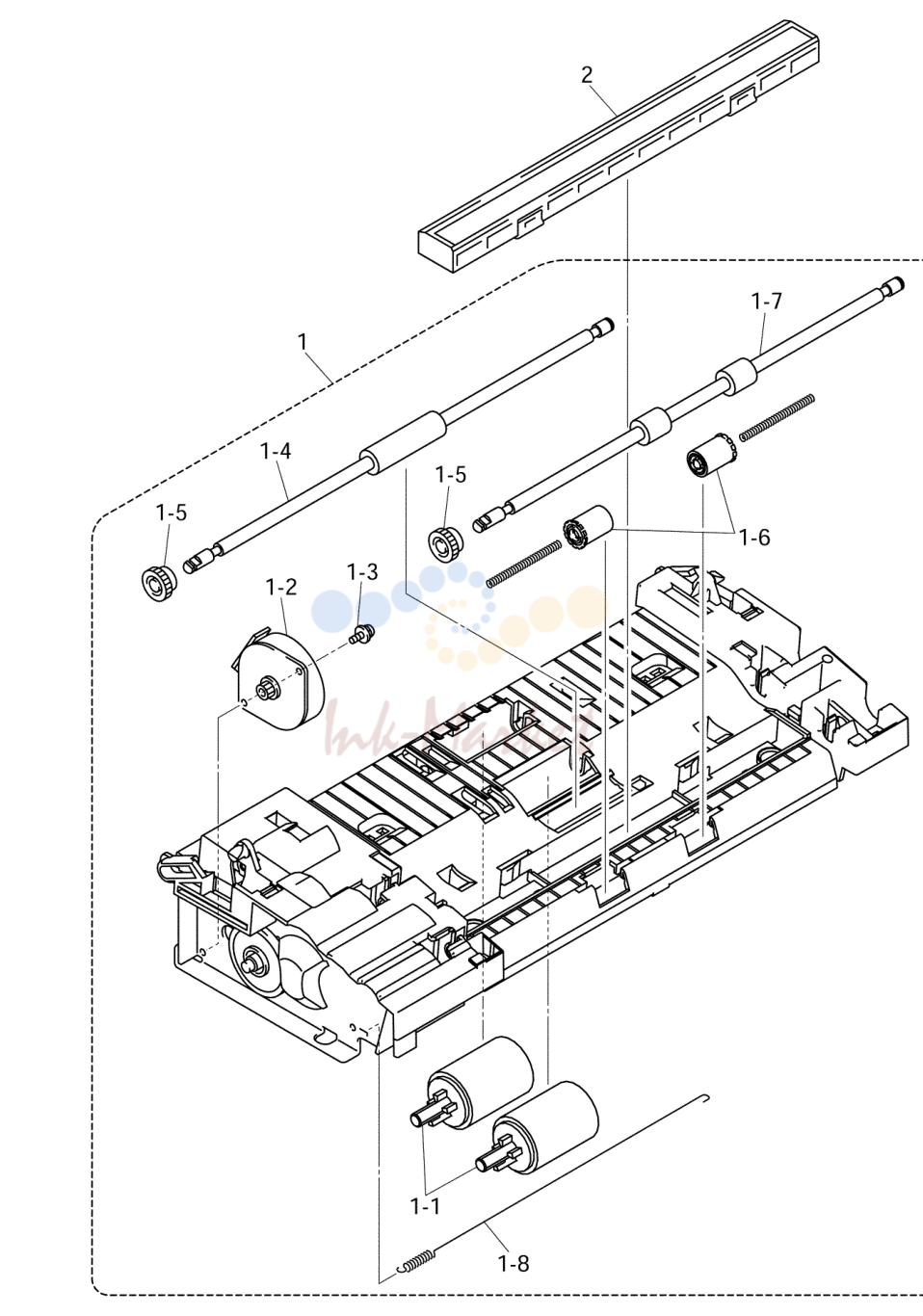

4. LIST4(DOCUMENT SCAN)

№	Артикул	Описание
1	LF2320001 ✓ в наличии	1 DOCUMENT CHUTE ASSY
1-1	LF2361001 запросить цену →	2 DOCUMENT SEPARATION ROLLER
1-2	LF2136001 запросить цену →	1 SCANNING MOTOR
1-3	0A4300605 запросить цену →	1 SCREW, PAN (S/P WASHER) M3X6
1-4	UU2029001 запросить цену →	1 LF ROLLER
1-5	LE1196001 ✓ в наличии	2 LF ROLLER GEAR
1-6	UL6244002 ✓ в наличии	2 EJECTION ROLLER B4
1-7	UU2031001 запросить цену →	1 EJECTION ROLLER
1-8	LF2336001 запросить цену →	1 LF GROUND SPRING
2	LE7949001 запросить цену →	1 CIS SUPPLY ASSY √

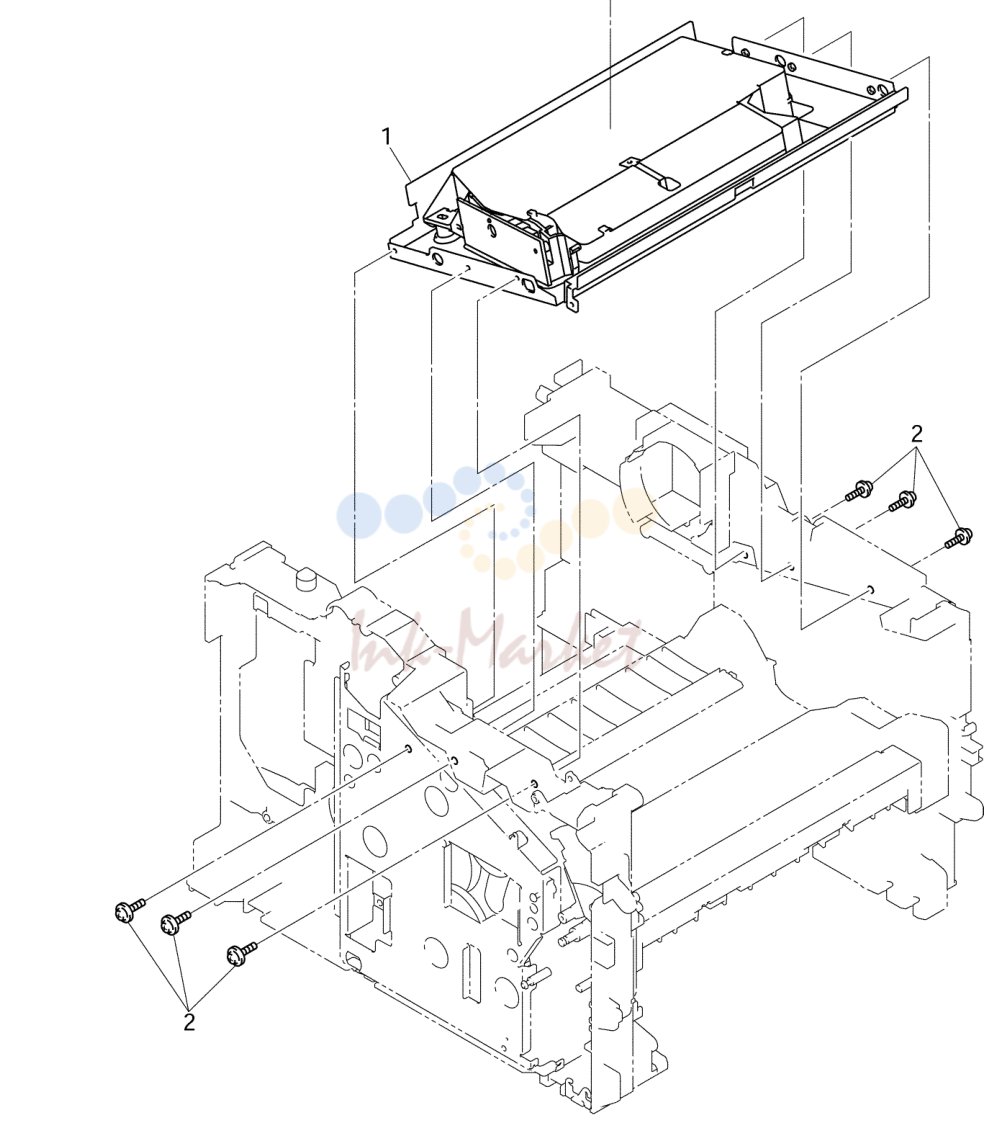

5. LIST5(LASER UNIT)

№	Артикул	Описание
1	LM2835001 запросить цену →	1 LASER UNIT (SP) √
2	087320815 запросить цену →	6 TAPTITE, CUP S M3X8
3	LJ0908001 запросить цену →	1 LASER CAUTION LABEL EXCEPT FOR CHN
3	UL7931001 запросить цену →	1 LASER CAUTION LABEL FOR CHN ADD

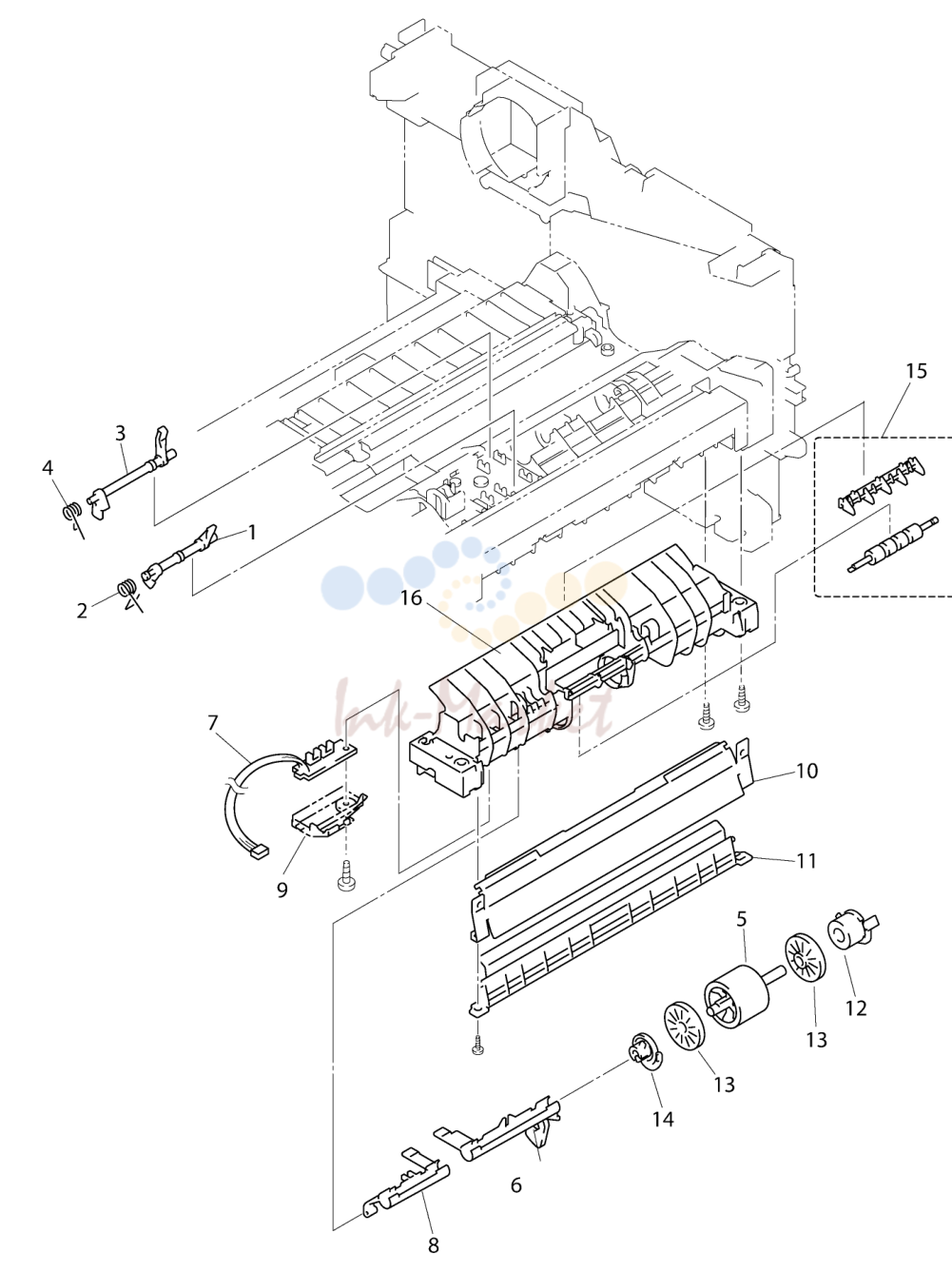

6. LIST6(PAPER FEEDER)

№	Артикул	Описание
1	LJ7322001 запросить цену →	1 REGIST FRONT ACTUATOR
2	LM2590001 запросить цену →	1 REGIST FRONT ACTUATOR SPRING
3	LJ7324001 запросить цену →	1 REGIST REAR ACTUATOR
4	LJ7325001 запросить цену →	1 REGIST REAR ACTUATOR SPRING
5	LJ7703001 ✓ в наличии	1 PAPER PICK-UP ROLLER ASSY
6	LM2601001 запросить цену →	1 PE ACTUATOR
7	LJ9235001 запросить цену →	1 CASSETTE SENSOR PCB ASSY
8	LJ5155001 запросить цену →	1 CA ACTUATOR
9	LJ5211001 запросить цену →	1 PE SENSOR COVER
10	LM2033001 запросить цену →	1 FRONT CHUTE GUIDE ASSY
11	LM2032001 запросить цену →	1 FRONT TRAY CHUTE ASSY
12	LJ5020001 запросить цену →	1 BUSH L
13	LJ5021001 запросить цену →	1 BUSH R
14	LJ7730001 запросить цену →	2 ROLLER COLLAR
15	LU0508001 ✓ в наличии	1 ROLLER 6 GUIDE/ ROLLER (SP) CHG
16	LJ7342001 запросить цену →	1 FRONT CHUTE

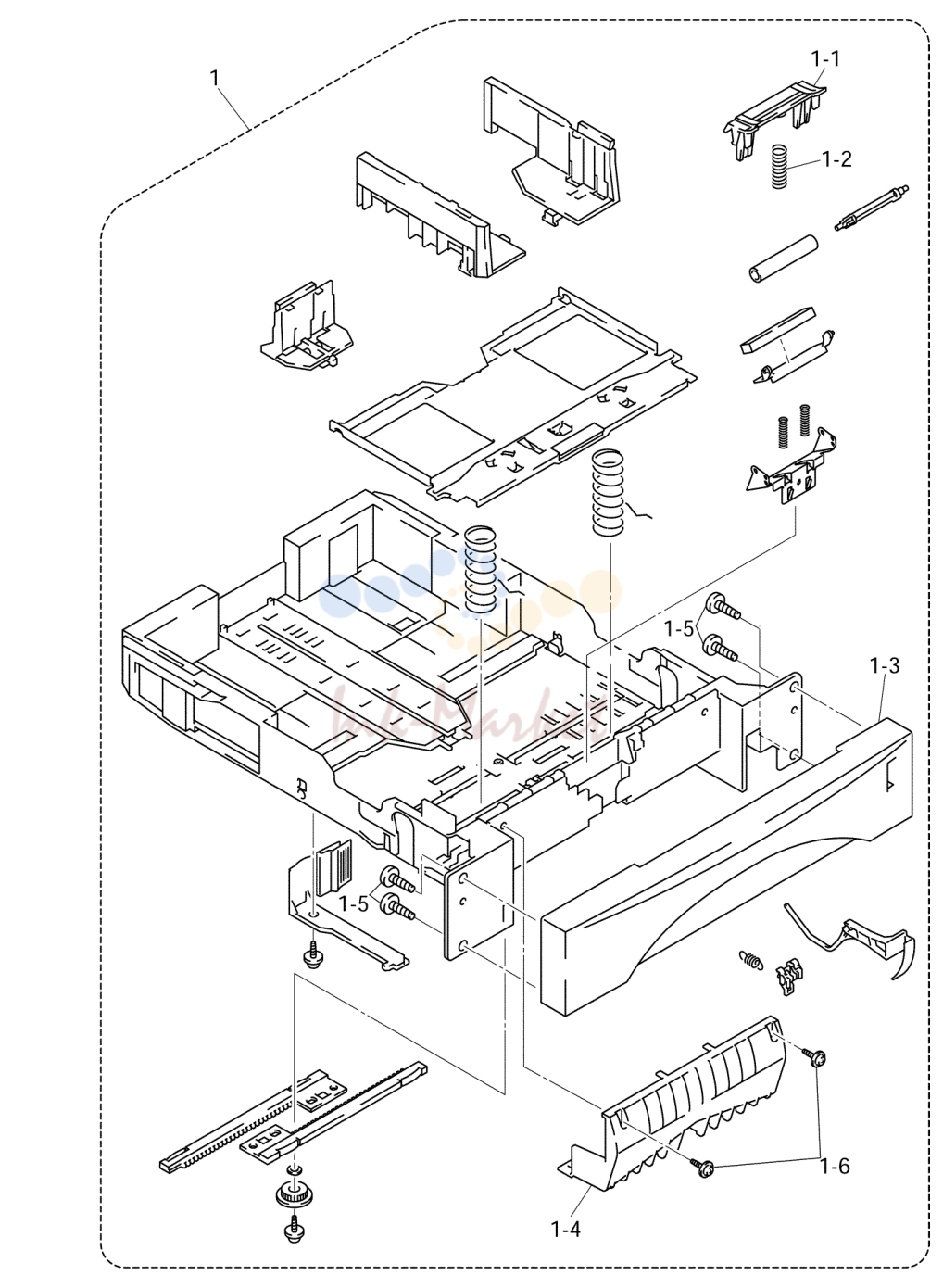

7. LIST7(PAPER TRAY)

№	Артикул	Описание
1	LJ7607001 запросить цену →	1 PAPER TRAY ASSY
1-1	LJ7307001 запросить цену →	1 PAD HOLDER
1-2	LJ5923001 запросить цену →	1 SEPARATION PAD SPRING
1-3	LJ7608001 запросить цену →	1 PAPER TRAY FRONT COVER LT
1-4	LJ7616001 запросить цену →	1 PAPER TRAY COVER
1-5	085411216 запросить цену →	4 TAPTITE, BIND B M4X12
1-6	087311016 запросить цену →	2 TAPTITE, CUP B M3X10

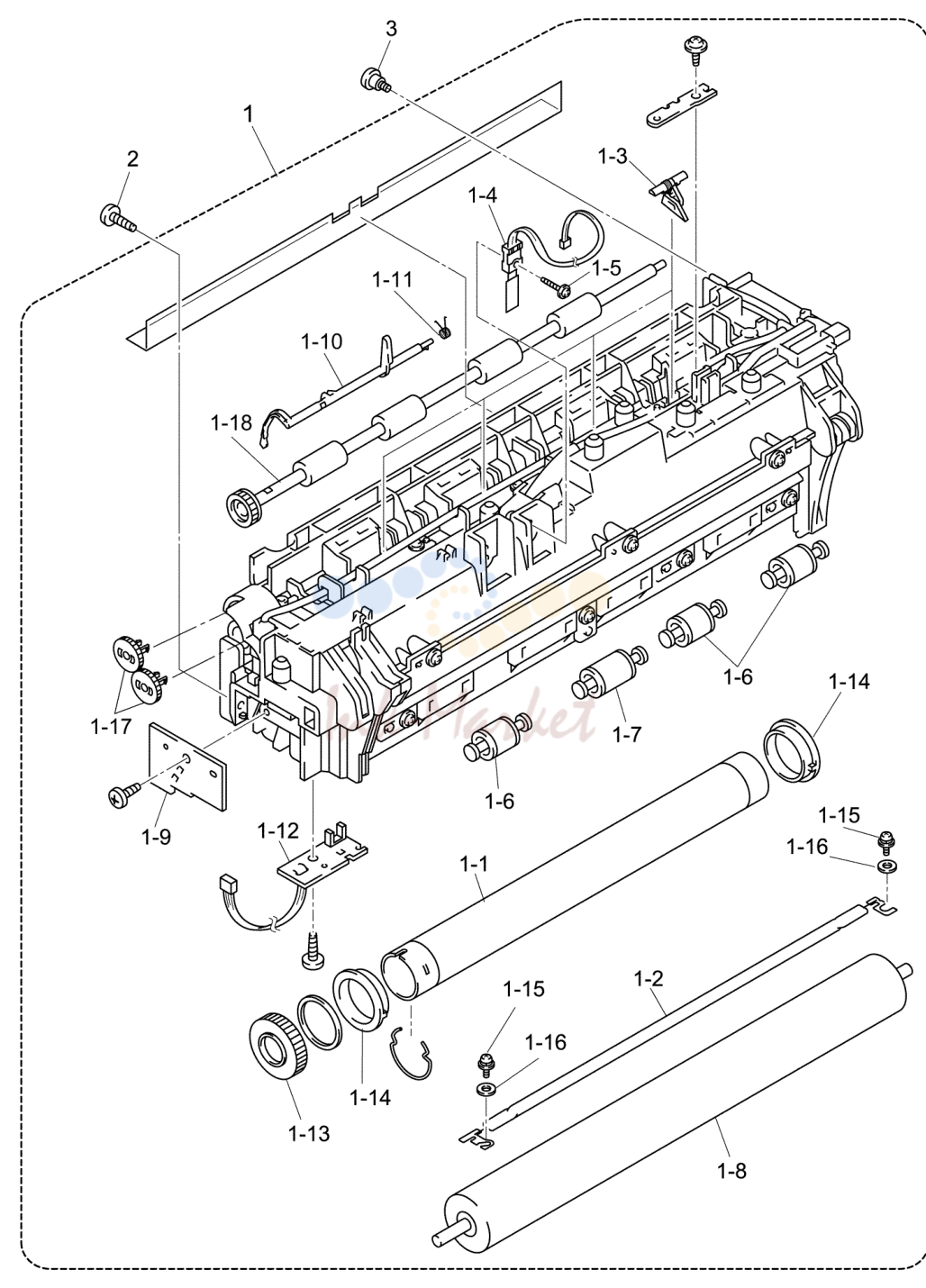

8. LIST8(FIXING UNIT)

№	Артикул	Описание
1	LM2578001 ✓ в наличии	1 FIXING UNIT, 230V (SP) √
1-1	LM2706001 ✓ в наличии	1 HEAT ROLLER
1-2	LJ7539001 запросить цену →	1 HALOGEN LAMP, 230V
1-3	LJ7877001 ✓ в наличии	4 SEPARATE CLAW ASSY
1-4	LJ7419001 запросить цену →	1 THERMISTOR ASSY
1-5	087311215 запросить цену →	1 TAPTITE, CUP B M3X12
1-6	LJ7428001 ✓ в наличии	3 CLEANER PINCH ROLLER ASSY S
1-7	LJ7432001 ✓ в наличии	1 CLEANER PINCH ROLLER ASSY L
1-8	LM2477001 ✓ в наличии	1 PRESSURE ROLLER
1-9	LJ9174001 запросить цену →	1 THERMISTOR RELAY PCB ASSY
1-10	LJ5289001 запросить цену →	1 PAPER EJECT ACTUATOR
1-11	LJ5066001 запросить цену →	1 EJECT ACTUATOR SPRING
1-12	LJ9176001 запросить цену →	1 EJECT SENSOR PCB ASSY
1-13	LJ7416001 ✓ в наличии	1 HR GEAR
1-14	LJ7414001 ✓ в наличии	2 HR BEARING
1-15	LM2254001 запросить цену →	2 SCREW, PAN (S/P WASHER) M26X8
1-16	LM2255001 запросить цену →	2 WASHER, PLAIN
1-17	LM2047001 ✓ в наличии	2 IDLE GEAR
1-18	LJ4118001 ✓ в наличии	1 EJECT ROLLER ASSY
2	085411216 запросить цену →	1 TAPTITE, BIND B M4X12
3	LJ4740001 запросить цену →	1 SHOULDER SCREW

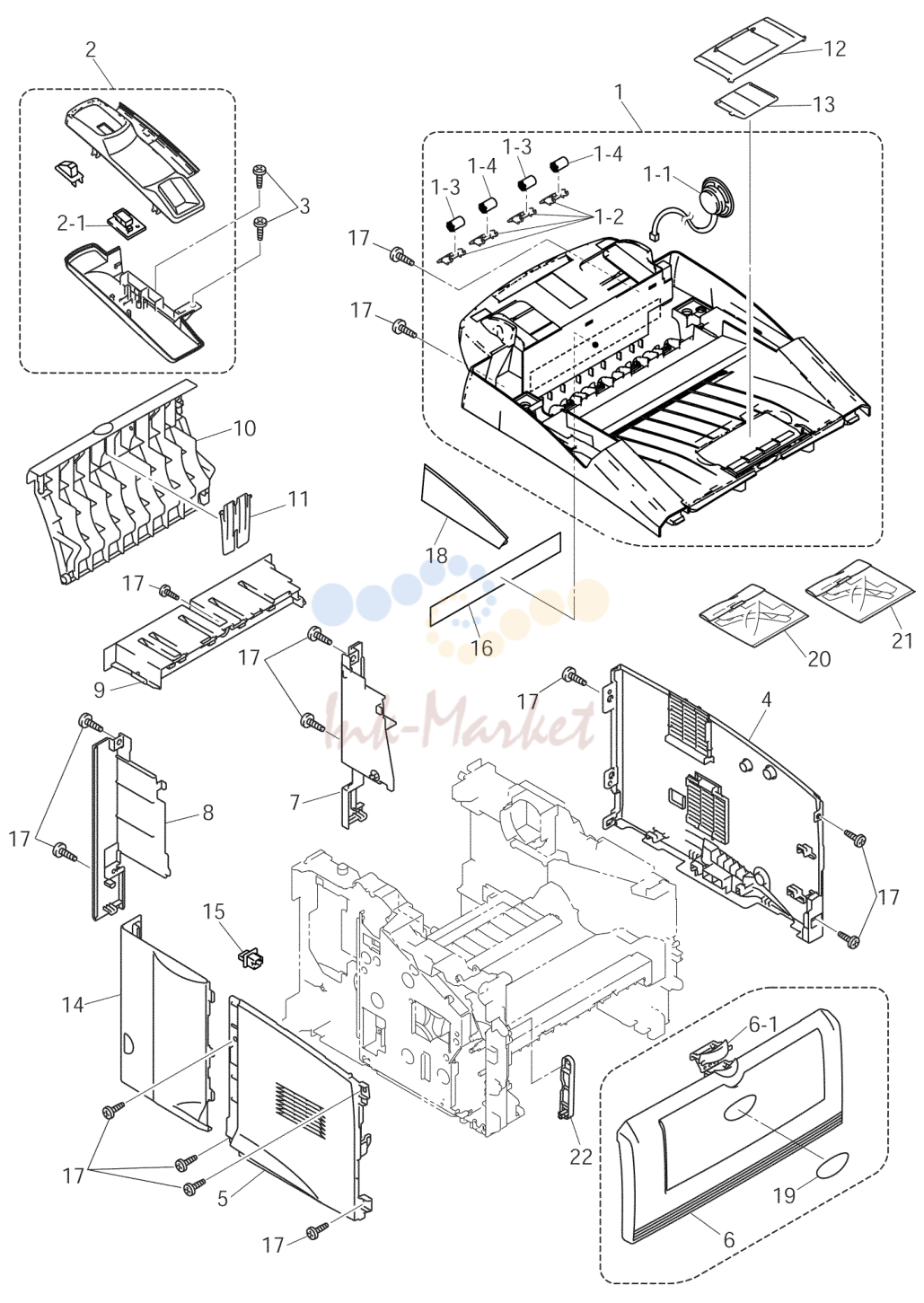

9. LIST9(COVERS)

№	Артикул	Описание
1	LF6245001 запросить цену →	1 TOP COVER ASSY chg
1	LP2319001 запросить цену →	1 TOP COVER ASSY WITH RIB* add
1-1	LG5021001 запросить цену →	1 SPEAKER ASSY
1-2	UL9123001 ✓ в наличии	4 PINCH ROLLER HOLDER
1-3	LJ7912001 запросить цену →	2 CORRUGATION PINCH ROLLER L
1-4	LJ7911001 запросить цену →	2 CORRUGATION PINCH ROLLER R
2	LS0182001 запросить цену →	1 HANDSET HOLDER PL ASSY FOR CHG
2-1	LG4419002 запросить цену →	1 HOOK PCB ASSY FOR CHN/ASA/OCE B53K651
3	087311016 запросить цену →	2 TAPTITE, CUP B M3X10
4	LJ7453001 запросить цену →	1 SIDE COVER R
5	LM2448001 запросить цену →	1 SIDE COVER L
6	LM2724001 запросить цену →	1 FRONT COVER ASSY EXCEPT FOR CHN
6	LF6615001 запросить цену →	1 FRONT COVER ASSY FOR CHN add
6-1	LJ7463001 ✓ в наличии	1 FRONT COVER RELEASE BUTTON add
7	LJ7465001 запросить цену →	1 REAR COVER R
8	LE8767001 запросить цену →	1 REAR COVER L EXCEPT FOR ASA/OCE
8	LF2277001 запросить цену →	1 REAR COVER L FOR ASA/OSE
9	LJ7467001 запросить цену →	1 REAR COVER C
10	LJ7469001 запросить цену →	1 OUTER CHUTE
11		---- NOT USED
12	LJ7895001 запросить цену →	1 PAPER STOPPER
13	LJ7896001 запросить цену →	1 PAPER STOPPER S
14	LF2455001 запросить цену →	1 ACCESS COVER
15	UF5745000 запросить цену →	1 MJ COVER, EXT FOR chg
16	LJ7353001 запросить цену →	1 HEATER CAUTION LABEL REAR
17	085411216 запросить цену →	14 TAPTITE, BIND B M4X12
18	LF2545001 запросить цену →	1 W/O HANDSET COVER EXCEPT FOR ASA/OCE
19	LE8812001 запросить цену →	1 BROTHER EMBLEM add
20	LF6741001 запросить цену →	1 TOP COVER RIB ASSY SF (SP) add
21	LP2008001 запросить цену →	1 TOP COVER RIB ASSY SF 2 (SP) add
22	LJ7468001 запросить цену →	1 LINK add

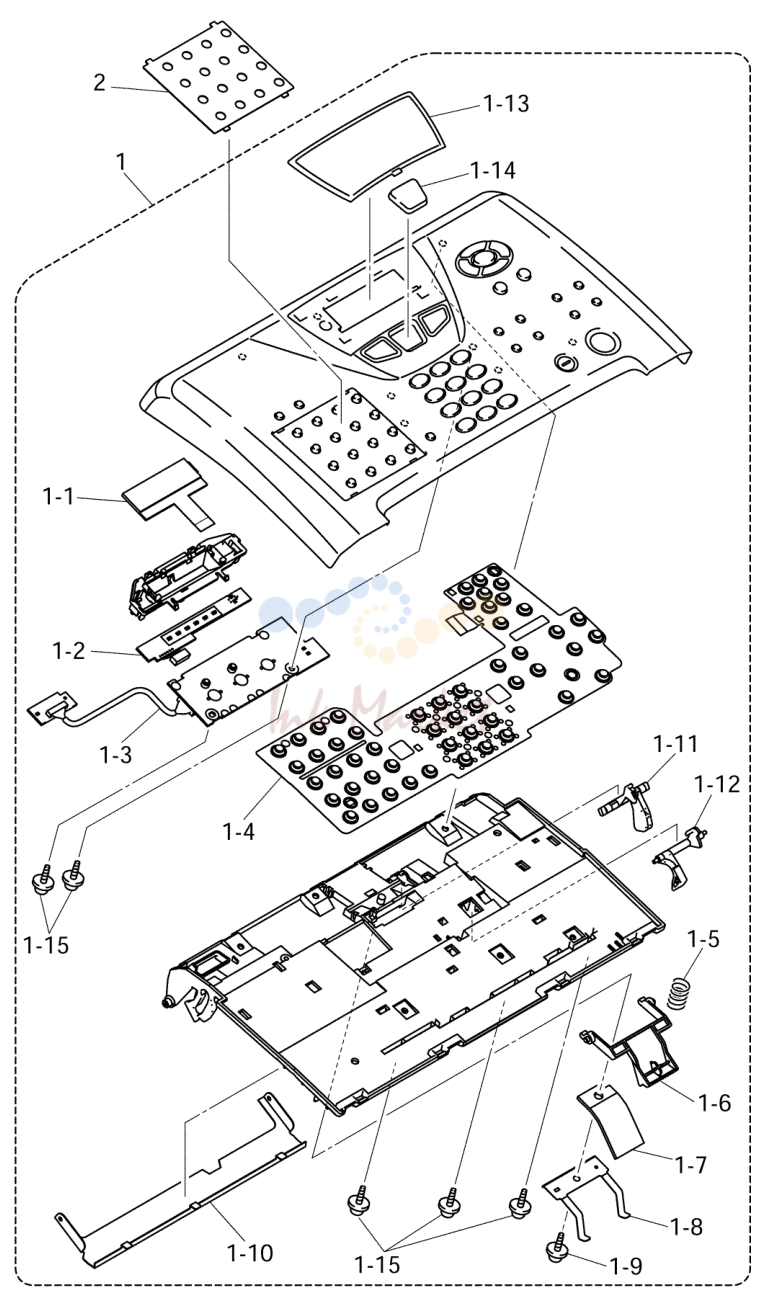

10. LIST10(PANEL)

№	Артикул	Описание
1	LF6240001 запросить цену →	1 PANEL ASSY, FOR GER/AUS chg
1	LF6223001 запросить цену →	1 PANEL ASSY, FOR UK/IRE/GNR chg
1	LF6225001 запросить цену →	1 PANEL ASSY, FOR FRA chg
1	LF6227001 запросить цену →	1 PANEL ASSY, FOR BEL/NLD/CHE √ √ chg
1	LF6230001 запросить цену →	1 PANEL ASSY, FOR DEN/PND √ √ chg
1	LF6231001 запросить цену →	1 PANEL ASSY, FOR SPA √ √ chg
1	LF6237001 запросить цену →	1 PANEL ASSY, FOR ITA √ √ chg
1	LF6232001 запросить цену →	1 PANEL ASSY, FOR POR √ √ chg
1	LF6610001 запросить цену →	1 PANEL ASSY, FOR CHN add
1	LF6235001 запросить цену →	1 PANEL ASSY, FOR ASA/OCE chg
1-1	LG5063001 запросить цену →	1 LCDLMG162C53-TT
1-2	LG5064001 запросить цену →	1 BACK LIGHT PCB ASSY B53K721
1-3	LG5276001 запросить цену →	1 PANEL PCB ASSY B53K720
1-4	LG5225001 запросить цену →	1 KEY, FPC ASSY CHG
1-5	LF2233001 запросить цену →	1 RUBBER HOLDER SPRING
1-6	UU2054001 запросить цену →	1 RUBBER HOLDER
1-7	UU2055001 запросить цену →	1 SEPARATION RUBBER
1-8	UU2056001 запросить цену →	1 SPRING PLATE, ADF FRONT
1-9	087310615 запросить цену →	1 TAPTITE, CUP B M3X6
1-10	LE6342001 запросить цену →	1 DOCUMENT HOLD ASSY
1-11	LF2203001 запросить цену →	1 ACTUATOR F
1-12	LF2204001 запросить цену →	1 ACTUATOR R
1-13	LF2206001 запросить цену →	1 LCD SHEET
1-14		---- NOT USED
1-15	087310815 запросить цену →	5 TAPTITE, CUP B M3X8
2	LF2209001 запросить цену →	1 ADDRESS LABEL

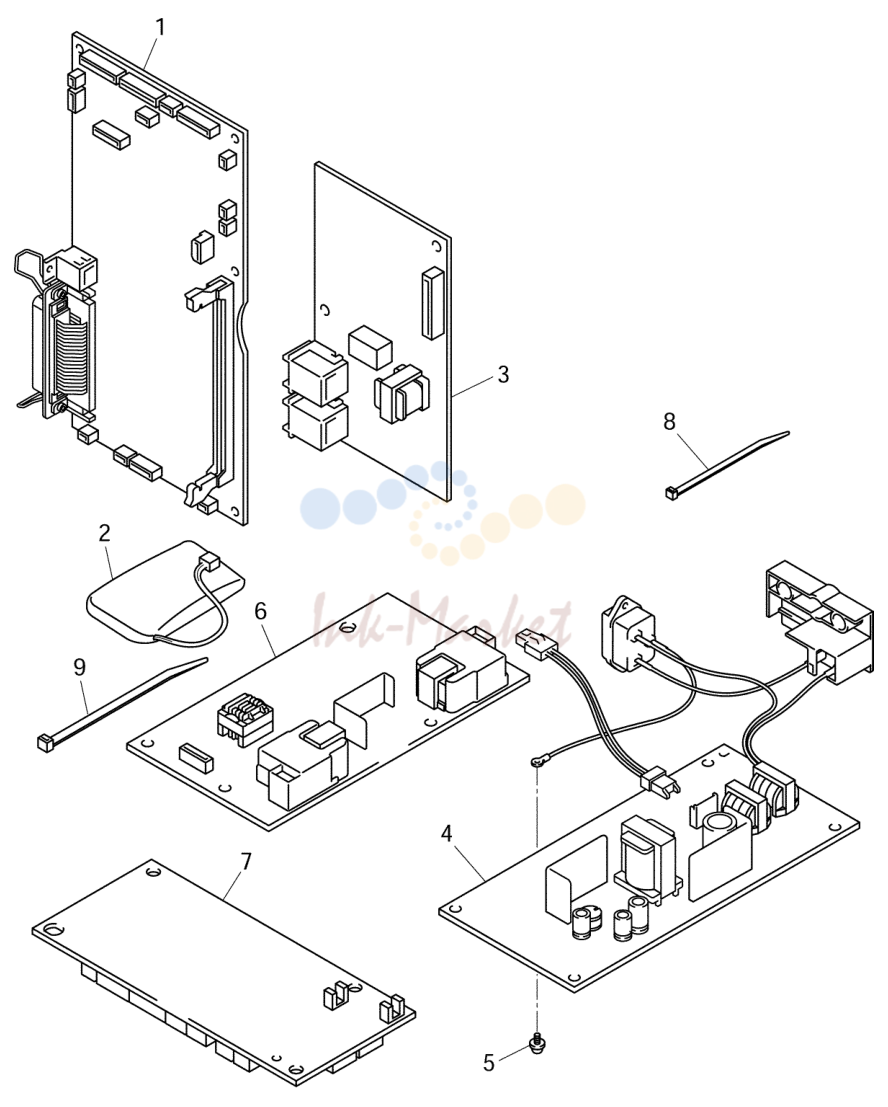

11. LIST11(PCB)

№	Артикул	Описание
1	LG5277001 запросить цену →	1 MAIN PCB ASSY EXCEPT FOR CHN/OCE √ B53K692
1	LG5792020 запросить цену →	1 MAIN PCB ASSY FOR CHN √ B53K692 ADD
1	LG5277056 запросить цену →	1 MAIN PCB ASSY FOR OCE √ B53K692 add
2	LG5307001 запросить цену →	1 BATTERY ASSY
3	LG5602001 запросить цену →	1 NCU PCB ASSY EXCEPT FOR CHN/ASA/OCE √ B53K666
3	LG5568090 запросить цену →	1 NCU PCB ASSY FOR ASA/CHN √ B53K666
3	LG5568056 запросить цену →	1 NCU PCB ASSY FOR OCE √ B53K666
4	LG5288001 запросить цену →	1 PS PCB UNIT 230V EXCEPT FOR ASA chg
4	LG5564001 запросить цену →	1 PS PCB UNIT 230V FOR ASA chg
5	LM2048001 запросить цену →	1 SCREW, PAN (S/P WASHER) M3.5X6
6	LJ9200001 запросить цену →	1 HIGH-VOLTAGE PS PCB ASSY
7	LG4404001 запросить цену →	1 ENGINE PCB ASSY
8	LJ8657001 запросить цену →	1 BINDER 2.3X79
9	LF2607001 запросить цену →	1 BINDER 3.6X137

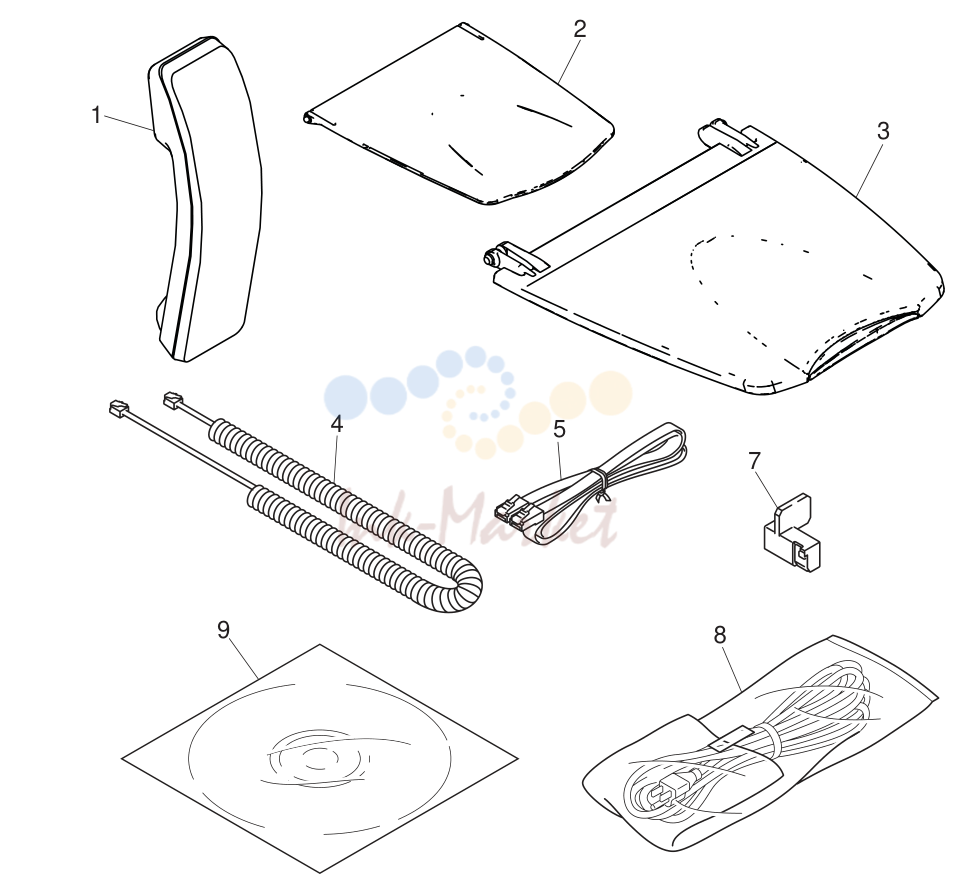

12. ACCESSORIES

№	Артикул	Описание
1	UF6857010 запросить цену →	1 HANDSET ASSY FOR CHN/ASA/OCE
2	LF2369001 запросить цену →	1 DOCUMENT SET TRAY ASSY2
3	LF2370001 запросить цену →	1 PAPER EJECT TRAY ASSY2
4	LF2519008 запросить цену →	1 HANDSET CURLED CORD ASSY FOR CHN/ASA/OCE
5	UG3625001 запросить цену →	1 TELEPHONE LINE CORD FOR GER
5	UG3626001 запросить цену →	1 TELEPHONE LINE CORD FOR UK
5	UG3627001 запросить цену →	1 TELEPHONE LINE CORD FOR FRA
5	UG1575001 запросить цену →	1 TELEPHONE LINE CORD FOR BEL
5	LG3077001 запросить цену →	1 TELEPHONE LINE CORD FOR
5	LG7202001 запросить цену →	1 TELEPHONE LINE CORD FOR CHE chg
5	LG5827001 запросить цену →	1 TELEPHONE LINE CORD FOR DEN/PND chg
5	UG4205001 запросить цену →	1 TELEPHONE LINE CORD FOR AUS
5	UG3634001 запросить цену →	1 TELEPHONE LINE CORD FOR ITA
5	UG3629001 запросить цену →	1 TELEPHONE LINE CORD FOR PND del
5	UG3635001 запросить цену →	1 TELEPHONE LINE CORD FOR PND del
5	UG3632001 запросить цену →	1 TELEPHONE LINE CORD FOR PND del
5	UG3290001 запросить цену →	1 TELEPHONE LINE CORD FOR OCE
6	LJ7920001 ✓ в наличии	1 PAPER FEEDING KIT
6-1	LJ7703001 ✓ в наличии	1 PAPER PICK-UP ROLLER ASSY
6-2	LJ7307001 запросить цену →	1 PAD HOLDER
7	LM2102001 запросить цену →	1 FU LAMP ASSEMBLY JIG ASSY
8	LG4424001 запросить цену →	1 AC CORD BAG ASSY, VDE FOR GER/FRA/
8	LG6208001 запросить цену →	1 AC CORD BAG ASSY LF BS/PSB, FOR UK/IRE/ASA chg
8	LG4718001 запросить цену →	1 AC CORD BAG ASSY, SEV FOR CHE
8	LG4720001 запросить цену →	1 AC CORD BAG ASSY, DEMKO FOR DEN
8	LJ9353001 запросить цену →	1 AC CORD BAG ASSY, FOR CHN add
8	LJ9667001 запросить цену →	1 AC CORD BAG ASSY, SAA FOR OCE
9	LF2712001 запросить цену →	1 CD-ROM ASSY <Windows> FOR
9	LF2750001 запросить цену →	1 CD-ROM ASSY <Windows> FOR BEL/NLD/PND/GNR
9	LF2766001 запросить цену →	1 CD-ROM ASSY <Windows> FOR DEN/PND
9	LF2773001 запросить цену →	1 CD-ROM ASSY <Windows> FOR SPA/ITA/POR
9	LF6417001 запросить цену →	1 CD-ROM ASSY FOR CHN add
9	LF6050001 запросить цену →	1 CD-ROM ASSY <Macintosh> FOR del
9	LF6659001 запросить цену →	1 CD-ROM ASSY <Macintosh> EXCEPT FOR CHN chg
10	LG3622001 запросить цену →	1 TELEPHONE LINE PLUG FOR NLD
10	LG5828001 запросить цену →	1 TELEPHONE LINE PLUG FOR DEN/PND <DENMARK> add
10	LG5829001 запросить цену →	1 TELEPHONE LINE PLUG FOR PND <FINLAND> add
10	LG5830001 запросить цену →	1 TELEPHONE LINE PLUG FOR PND <SWEDEN> add
11	LG3509001 запросить цену →	1 TELEPHONE LINE PLUG FOR OCE
12	LJ9803001 запросить цену →	1 USB CABLE 2.0 FOR CHN ADD

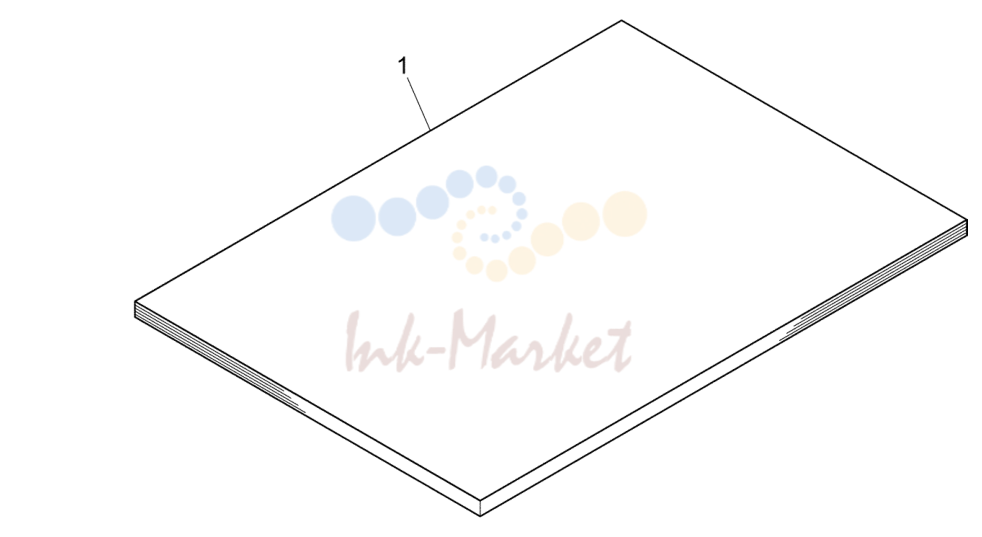

13. LIST13(PRINTED MATERIALS)

№	Артикул	Описание
1	LF2732001 запросить цену →	1 USER'S GUIDE FOR GER/AUS
1	LF2714004 запросить цену →	1 USER'S GUIDE FOR UK/IRE/PND
1	LF2714005 запросить цену →	1 USER'S GUIDE FOR FRA
1	LF2714008 запросить цену →	1 USER'S GUIDE FOR BEL/NLD <DUTCH>
1	LF2756008 запросить цену →	1 USER'S GUIDE FOR BEL/CHE <FRENCH>
1	LF2714010 запросить цену →	1 USER'S GUIDE FOR CHE <GERMAN>
1	LF2714013 запросить цену →	1 USER'S GUIDE FOR DEN
1	LF2714015 запросить цену →	1 USER'S GUIDE FOR SPA
1	LF2714016 запросить цену →	1 USER'S GUIDE FOR ITA
1	LF2714018 запросить цену →	1 USER'S GUIDE FOR POR
1	LF2714020 запросить цену →	1 USER'S GUIDE FOR CHN ADD
1	LF2714040 запросить цену →	1 USER'S GUIDE FOR ASA/OCE

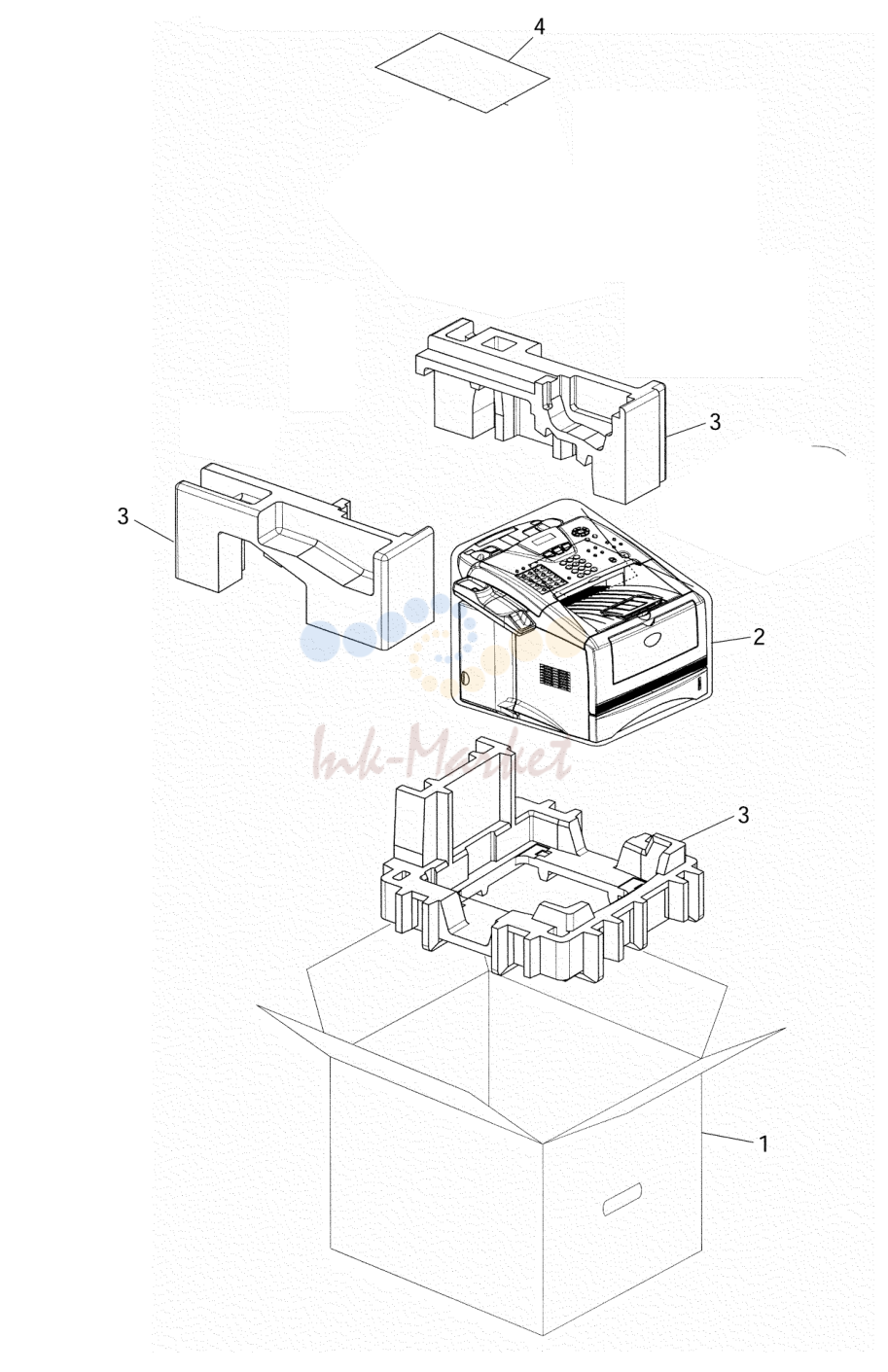

14. LIST14(PACKING MATERIALS)

№	Артикул	Описание
1	LF2709001 запросить цену →	1 CARTON, BROTHER EXCEPT FOR CHN/ASA/OCE √
1	LF6265001 запросить цену →	1 CARTON, BROTHER FOR CHN √ ADD
1	LF2903001 запросить цену →	1 CARTON, BROTHER FOR ASA/OCE √
2	UE1688001 запросить цену →	1 PE BAG 1000X1000H
3	LF2574001 запросить цену →	1 POLYSTYRENE PAD ASSY EXCEPT FOR
3	LF2396001 запросить цену →	1 POLYSTYRENE PAD ASSY FOR CHN/ASA/OCE add
4	LF2742001 запросить цену →	1 QUICK SETUP GUIDE FOR GER/AUS
4	LF2717001 запросить цену →	1 QUICK SETUP GUIDE FOR UK/IRE
4	LF2745001 запросить цену →	1 QUICK SETUP GUIDE FOR FRA
4	LF2758001 запросить цену →	1 QUICK SETUP GUIDE FOR BEL/NLD <DUTCH>
4	LF2759001 запросить цену →	1 QUICK SETUP GUIDE FOR BEL/CHE <FRENCH>
4	LF2764001 запросить цену →	1 QUICK SETUP GUIDE FOR CHE <GERMAN>
4	LF2771001 запросить цену →	1 QUICK SETUP GUIDE FOR DEN/PND
4	LF2776001 запросить цену →	1 QUICK SETUP GUIDE FOR SPA
4	LF2780001 запросить цену →	1 QUICK SETUP GUIDE FOR ITA
4	LF2784001 запросить цену →	1 QUICK SETUP GUIDE FOR POR
4	LF6614001 запросить цену →	1 QUICK SETUP GUIDE FOR CHN ADD
4	LF2787001 запросить цену →	1 QUICK SETUP GUIDE FOR PND
4	LF2788001 запросить цену →	1 QUICK SETUP GUIDE FOR PND <NORWEGIAN>
4	LF2789001 запросить цену →	1 QUICK SETUP GUIDE FOR PND <SWEDISH>
4	LF2790001 запросить цену →	1 QUICK SETUP GUIDE FOR PND <FINNISH>
4	LF2753001 запросить цену →	1 QUICK SETUP GUIDE FOR GNR
4	LF2904001 запросить цену →	1 QUICK SETUP GUIDE FOR ASA/OCE
