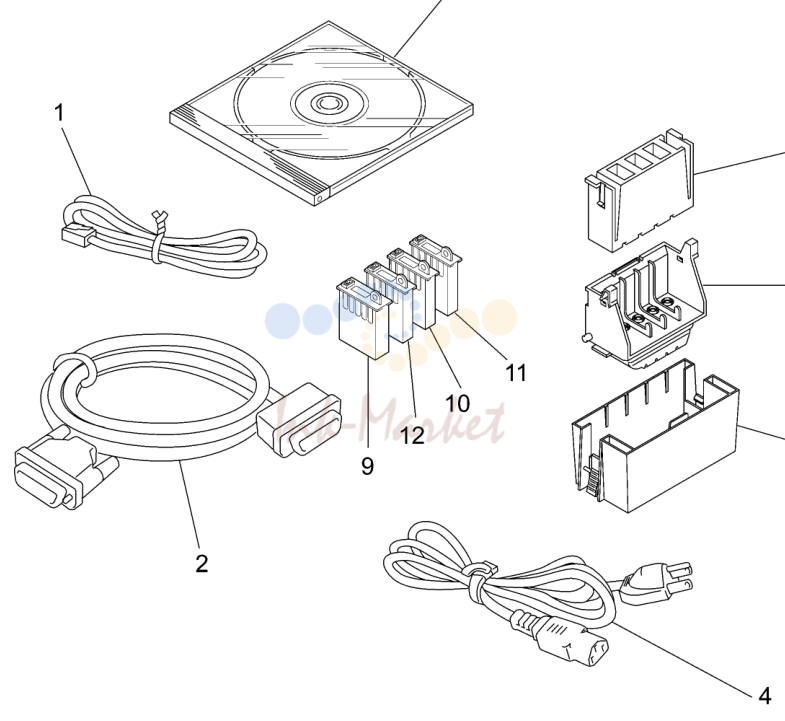

10. List11(ACCESSORIES&OTHERS)

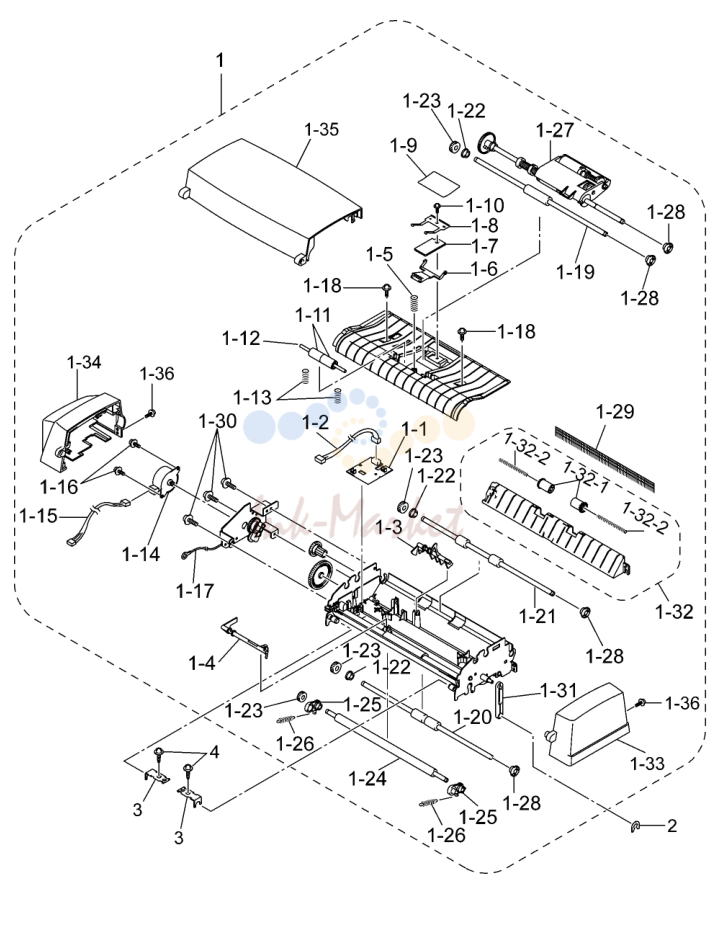

1. List1(ADF&TRAY)

№	Артикул	Описание
1	LE2005001 запросить цену →	1 ADF UNIT
1-1	UG6609001 запросить цену →	1 DOCUMENT SENSOR PCB
1-2	LG2014001 запросить цену →	1 DOCUMENT SENSOR HARNESS
1-3	UF7026001 запросить цену →	1 DOCUMENT FRONT SENSOR ACTUATOR
1-4	LE2008001 запросить цену →	1 DOCUMENT REAR SENSOR ACTUATOR
1-5	LE2011001 запросить цену →	1 COMPRESSION SPRING
1-6	LE2551001 запросить цену →	1 RUBBER HOLDER A
1-7	UU2055001 запросить цену →	1 SEPARATION RUBBER
1-8	LE2550001 запросить цену →	1 SPRING PLATE A
1-9	LE2470001 ✓ в наличии	1 ADF FILM
1-10	UF6116001 запросить цену →	1 TAPTITE, PAN B M3X6
1-11	UF9009001 ✓ в наличии	2 PRESSURE ROLLER
1-12	LE2471001 запросить цену →	1 PRESSURE ROLLER SHAFT
1-13	LE2472001 запросить цену →	2 PRESSURE ROLLER SPRING
1-14	LE2566001 запросить цену →	1 ADF MOTOR
1-15	LG2015001 запросить цену →	1 ADF MOTOR HARNESS
1-16	0A4300605 запросить цену →	2 SCREW, PAN (S/P WASHER) M3X6
1-17	LG2016001 запросить цену →	1 GROUNDING WIRE
1-18	087310815 запросить цену →	2 TAPTITE, CUP B M3X8
1-19	LE2026001 запросить цену →	1 UPPER LF ROLLER (GRAY)
1-20	LE2029001 запросить цену →	1 LOWER LF ROLLER (BLACK)
1-21	LE2028001 запросить цену →	1 DOCUMENT EJECTION ROLLER
1-22	UF8105001 запросить цену →	3 CONDUCTIVE BUSHING
1-23	UU7039001 запросить цену →	4 LF ROLLER GEAR
1-24	LE2030001 запросить цену →	1 WHITE ROLLER
1-25	LE2032001 запросить цену →	2 WHITE ROLLER BUSHING
1-26	LE2033001 запросить цену →	2 EXTENSION SPRING
1-27	LE2919001 запросить цену →	1 DOCUMENT FEED ROLLER HOLDER ASSY
1-28	UU1290001 запросить цену →	4 CONDUCTIVE BUSHING
1-29	UU7505001 запросить цену →	1 ANTI-STATIC BRUSH
1-30	087320616 запросить цену →	3 TAPTITE, CUP S M3X6
1-31	UF0208001 запросить цену →	1 ADF ARM
1-32	LE2048001 запросить цену →	1 DOCUMENT EJECTION CHUTE ASSY
1-33	LE2050001 запросить цену →	1 ADF SIDE COVER F, WHITE(1495)
1-34	LE2051001 запросить цену →	1 ADF SIDE COVER R, WHITE(1495)
1-35	LE2534001 запросить цену →	1 ADF COVER ASSY, WHITE(1495)
1-36	087320816 запросить цену →	2 TAPTITE, CUP S M3X8
2	UF8088001 запросить цену →	1 PLASTIC RETAINING RING
3	LE2053001 запросить цену →	2 ADF SUPPORT
4	087310816 запросить цену →	2 TAPTITE, CUP B M3X8
5	LE3426001 запросить цену →	1 DOCUMENT CHUTE, WHITE(1495)
6	LE2487001 запросить цену →	1 DOCUMENT SPONGE
7	LE2056001 запросить цену →	1 DOCUMENT TRAY, WHITE(1495)
8	087320816 запросить цену →	1 TAPTITE, CUP S M3X8
9	LE2567001 запросить цену →	2 HINGE A
10	087311015 запросить цену →	6 TAPTITE, CUP B M3X10
11	LE2568001 запросить цену →	2 HINGE HOLDER A
12	LE2777001 запросить цену →	1 DOCUMENT SUPPORT, WHITE(1495)

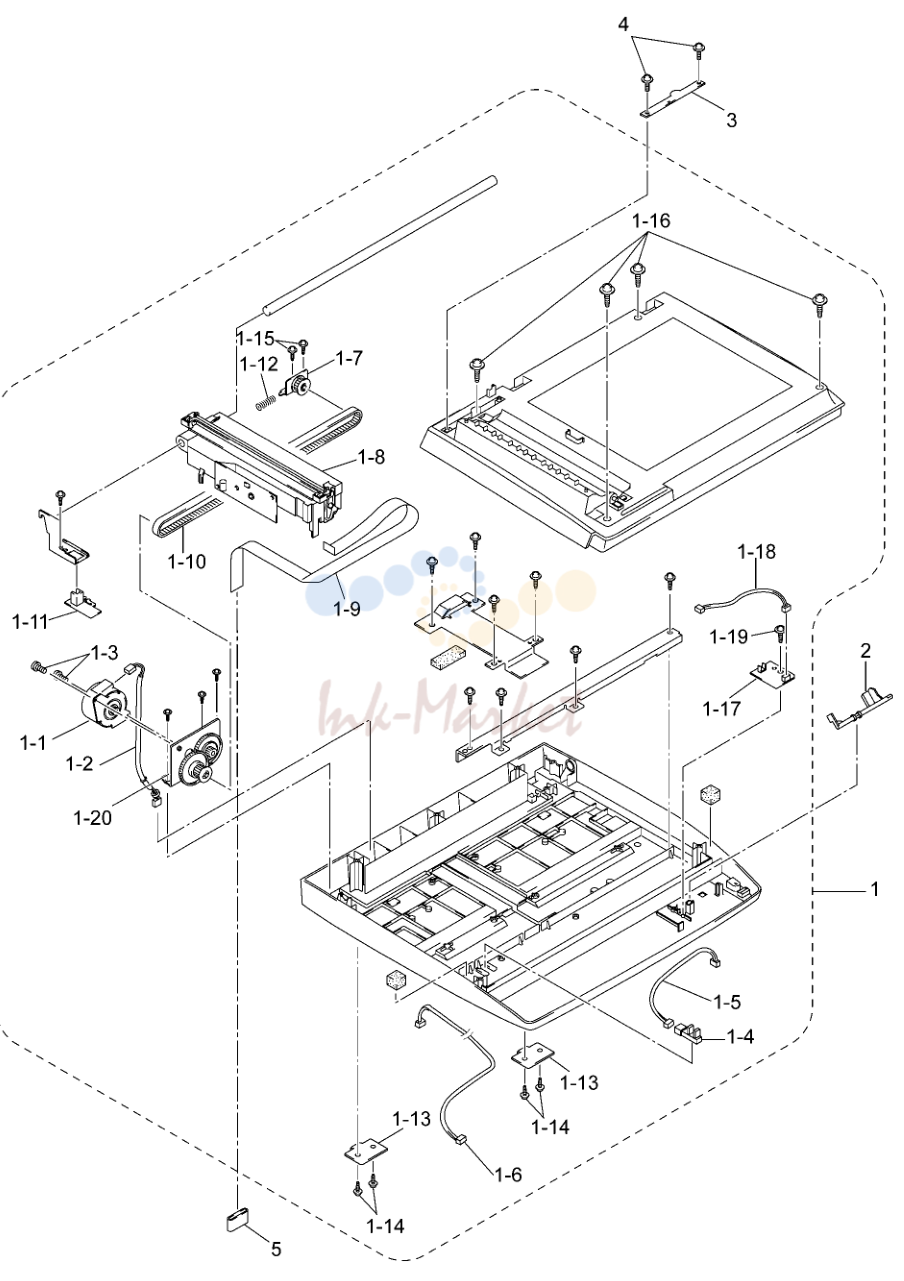

2. List2(SCANNER UNIT)

№	Артикул	Описание
1	LE2883001 запросить цену →	1 SCANNER UNIT SUPPLY ASSY
1-1	UU7490001 запросить цену →	1 CCD MOTOR
1-2	LG2017001 запросить цену →	1 CCD MOTOR HARNESS
1-3	0A4300605 запросить цену →	2 SCREW, PAN (S/P WASHER) M3X6
1-4	LG2239001 запросить цену →	1 CCD HP SENSOR
1-5	LG2019001 запросить цену →	1 CCD HP SENSOR HARNESS
1-6	LG2025001 запросить цену →	1 PANEL-MAIN HARNESS
1-7	LE2074001 запросить цену →	1 CCD IDLE PULLEY HOLDER ASSY
1-8	LE2884001 запросить цену →	1 CCD UNIT SUPPLY ASSY
1-9	LG2196001 запросить цену →	1 CCD FLAT CABLE
1-10	LE2297001 запросить цену →	1 CCD DRIVE BELT
1-11	LE2082001 запросить цену →	1 CCD LOCK
1-12	LE2079001 запросить цену →	1 COMPRESSION SPRING
1-13	LE2098001 запросить цену →	2 HINGE PLATE
1-14	085411216 запросить цену →	4 TAPTITE, BIND B M4X12
1-15	LE2805001 запросить цену →	2 TAPTITE, PAN B M3X10
1-16	087411216 запросить цену →	4 TAPTITE, CUP B M4X12
1-17	LG2018001 запросить цену →	1 COVER SENSOR PCB
1-18	LG2137001 запросить цену →	1 COVER SENSOR HARNESS
1-19	087310815 запросить цену →	1 TAPTITE, CUP B M3X8
1-20	LE1775001 запросить цену →	1 MOTOR BRACKET
2	LE2095001 запросить цену →	1 COVER SENSOR ACTUATOR
3	LE2092001 запросить цену →	1 HARNESS SUPPORT
4	087310816 запросить цену →	2 TAPTITE, CUP B M3X8
5	LG2020001 запросить цену →	1 FLAT CORE (CCD)

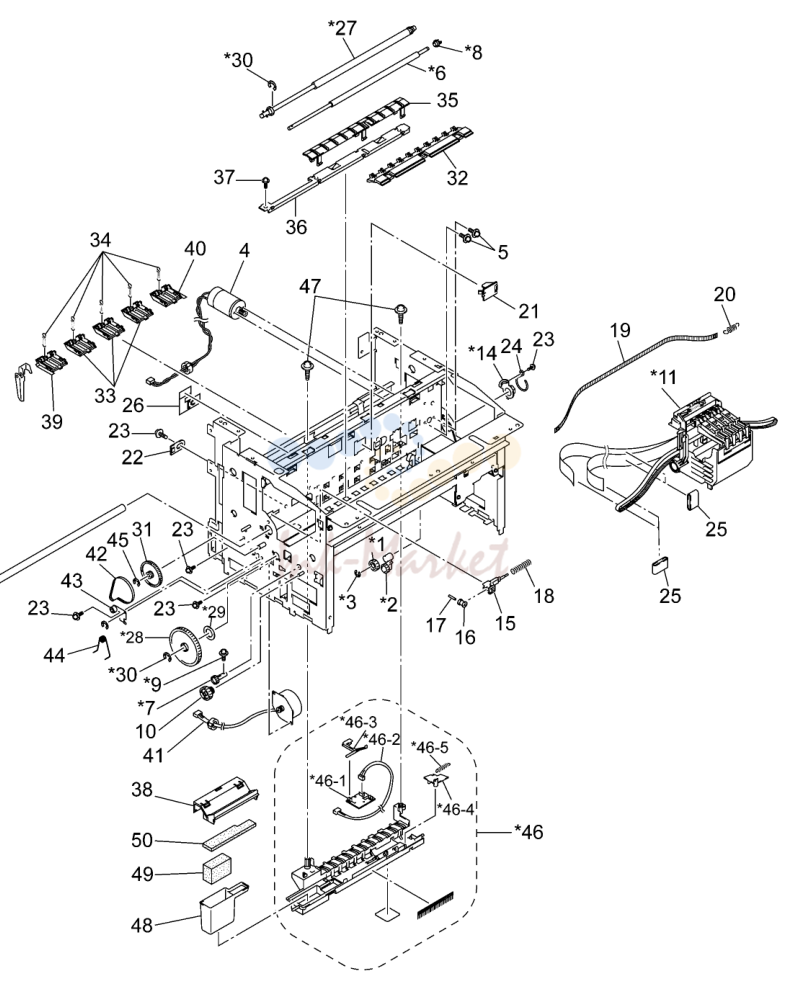

3. List3(MAIN CHASIS)

№	Артикул	Описание
4	LE3940001 запросить цену →	1 CARRIAGE MOTOR
5	0A5300605 запросить цену →	2 SCREW, PAN (S/P WASHER) M3X6
10	UU1050001 запросить цену →	1 IDLE GEAR EJECTION
15	UU1081001 запросить цену →	1 IDLE PULLEY HOLDER
16	UD6023000 запросить цену →	1 IDLE PULLEY
17	UD6025001 запросить цену →	1 IDLE PULLEY SHAFT
18	LE0010001 запросить цену →	1 TENSION SPRING
19	UD6014001 запросить цену →	1 ENCODER STRIP
20	UD6012001 запросить цену →	1 SPRING, EXTENSION
21	UU1088001 запросить цену →	1 FFC HOLDER
22	UU1286001 запросить цену →	1 IDLE PULLEY STOPPER
23	0A5300805 запросить цену →	6 SCREW, PAN (S/P WASHER) M3X8
24	UU1476001 запросить цену →	2 BUSHING LOCK
25	UG5569000 запросить цену →	2 FLAT CORE
26	UU1459001 запросить цену →	1 CORE SUPPORT
31	UU1428001 запросить цену →	1 IDLE GEAR P720
32	UU1108001 запросить цену →	1 STAR WHEEL HOLDER ASSY
33	LE2759001 запросить цену →	3 PAPER PRESSURE HOLDER ASSY
34	UU1115001 запросить цену →	5 PRESSER ROLLER SPRING
35	UU1116001 запросить цену →	1 PLATEN
36	UU1117001 запросить цену →	1 PLATEN FRAME
37	087320616 запросить цену →	1 TAPTITE, CUP S M3X6
38	UU1315001 запросить цену →	1 FLUSHING FOAM GUTTER
39	LE2760001 запросить цену →	1 PAPER PRESSURE HOLDER L
40	LE2761001 запросить цену →	1 PAPER PRESSURE HOLDER R
41	LE2479001 запросить цену →	1 PAPER FEED MOTOR
42	UU1446001 запросить цену →	1 PF DRIVE BELT
43	UU1450001 запросить цену →	1 TENSION PLATE ASSY
44	UU1444001 запросить цену →	1 SPRING
45	048040345 запросить цену →	1 RETAINING RING, E4
47	087411015 запросить цену →	2 TAPTITE, CUP B M4X10
48	UU1449001 запросить цену →	1 FLUSHING FOAMS PACK
49	UU1199001 запросить цену →	2 LOWER FLUSHING FOAM
50	UU1200001 запросить цену →	1 UPPER FLUSHING FOAM

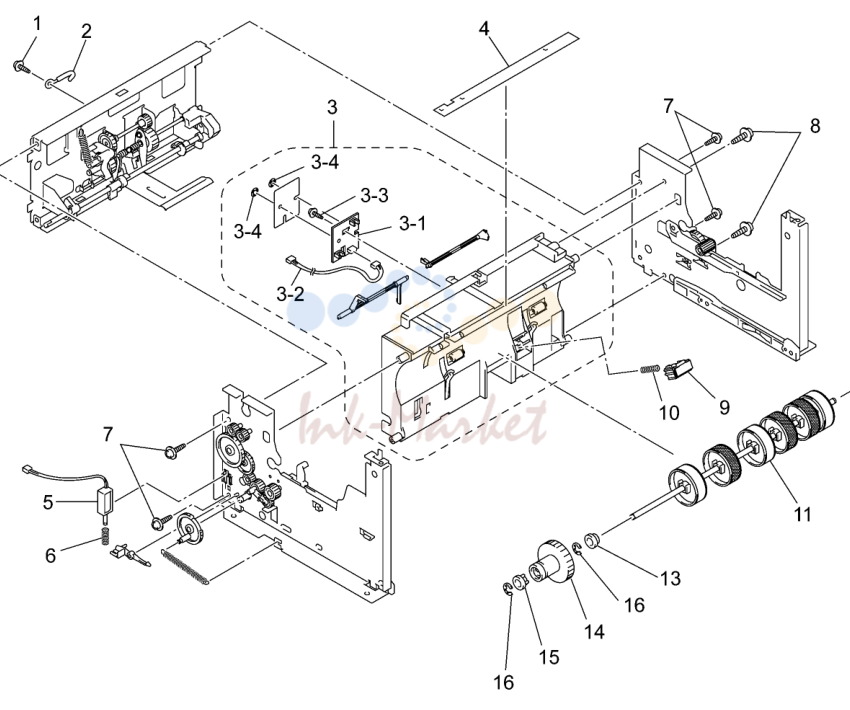

4. List4(PAPER TRANSPORT)

№	Артикул	Описание
1	087320616 запросить цену →	1 TAPTITE, CUP S M3X6
2	LE2489001 запросить цену →	1 CABLE CLIP
3	LE2157001 запросить цену →	1 UPPER PAPER CHUTE ASSY
3-1	UG6609001 запросить цену →	1 PAPER WIDTH/REGISTRATION SENSOR PCB
3-2	LG2022001 запросить цену →	1 PAPER WIDTH/REGISTRATION SENSOR HARNESS
3-3	087270816 запросить цену →	1 TAPTITE, CUP B M2.6X8
3-4	UF0250000 запросить цену →	2 PUSH NUT
4	LE2169001 запросить цену →	1 CHUTE FILM
5	LE2481001 запросить цену →	1 SOLENOID
6	UD4319001 запросить цену →	1 SOLENOID SPRING
7	087320616 запросить цену →	4 TAPTITE, CUP S M3X6
8	087311017 запросить цену →	2 TAPTITE, CUP B M3X10
9	LE2208001 запросить цену →	1 SEPARATION PAD HOLDER ASSY
10	LE2211001 запросить цену →	1 SEPARATION PAD SPRING
11	LE2213001 запросить цену →	1 PAPER PICK-UP ROLLER ASSY
12	UU1290001 запросить цену →	1 PAWLED BUSHING
13	UF8105001 запросить цену →	1 CONDUCTIVE BUSHING
14	LE2220001 запросить цену →	1 PAPER PICK-UP ROLLER GEAR ASSY
15	LE2482001 запросить цену →	1 COLLAR STOPPER
16	048050346 запросить цену →	2 RETAINING RING, E5

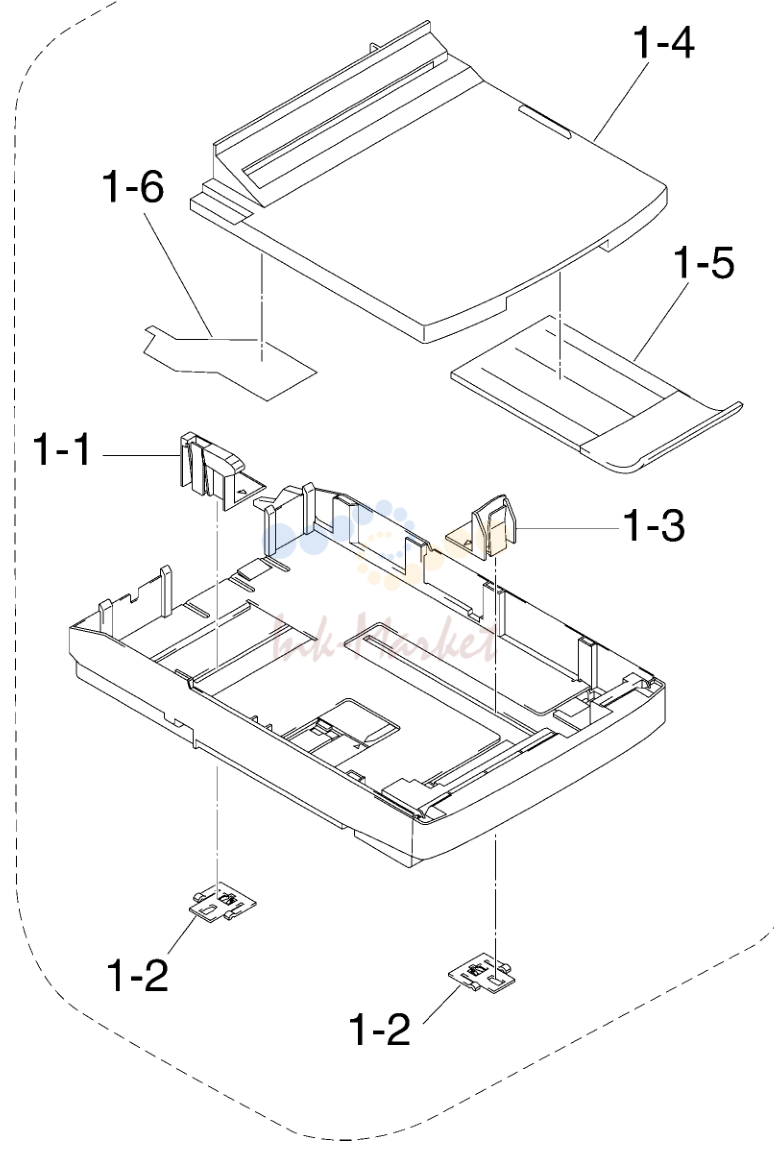

5. List5(PAPER CASSETTE)

№	Артикул	Описание
1	LE2228001 запросить цену →	1 PAPER CASSETTE ASSY
1-1	LE2234001 запросить цену →	1 SIDE PAPER GUIDE
1-2	LE2235001 запросить цену →	2 GUIDE STOPPER
1-3	LE2236001 запросить цену →	1 FRONT PAPER GUIDE
1-4	LE2239001 запросить цену →	1 CASSETTE COVER
1-5	LE2856001 запросить цену →	1 PAPER EJECT SUB TRAY ADD
1-6	LE2490001 запросить цену →	1 CASSETTE GUIDE FILM ADD

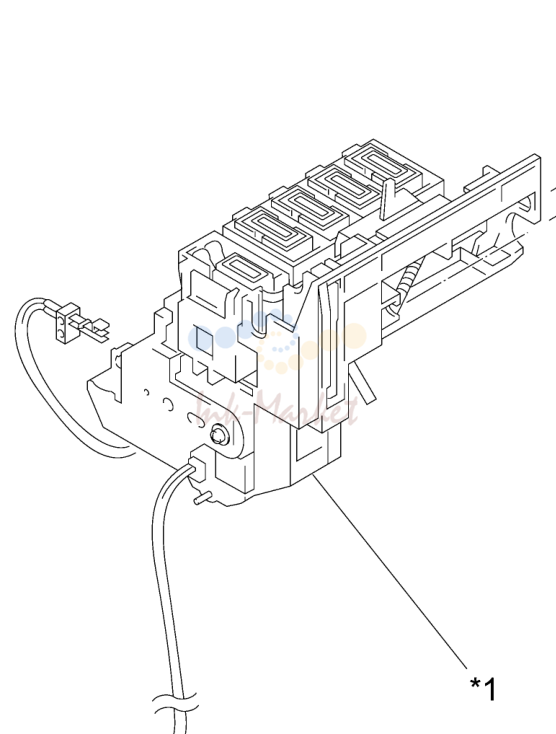

6. List7(COVER)

№	Артикул	Описание
1	UL5600001 запросить цену →	5 RUBBER FOOT
2	LE2246001 запросить цену →	1 DRAIN TANK
3	UU1198001 запросить цену →	4 INK ABSORBER
4	LE2223001 запросить цену →	1 PAPER FEED SHAFT ASSY
5	LE2225001 запросить цену →	1 GEAR M0.5/25
6	LE2226001 запросить цену →	1 ONE WAY ARM ASSY
7	UU1290001 запросить цену →	1 CONDUCTIVE BUSHING
8	LE2221001 запросить цену →	1 IDLE GEAR
9	LE2222001 запросить цену →	1 GEAR M0.6/25
10	UF0022000 запросить цену →	1 BUSHING
11	UG5717001 запросить цену →	1 VC CONNECTOR PCB ASSY
12	LG2195001 запросить цену →	1 VC HARNESS
13	LE2248001 запросить цену →	1 REAR FRAME
14	LE2577001 запросить цену →	1 TORSION BAR SUPPORT
15	LE2773001 запросить цену →	1 LINK SHAFT
16	LE2758001 запросить цену →	1 LINK
17	LE2252001 запросить цену →	2 HINGE PLATE
18	LE2253001 запросить цену →	2 PIVOT PIN
19	LE2545001 запросить цену →	1 COVER SHEET
20	LE3427001 запросить цену →	1 SIDE COVER L, WHITE(1495)
21	LE2263001 запросить цену →	1 SIDE COVER R, WHITE(1495)
22	LE2264001 запросить цену →	1 OPEN BUTTON
23	LG2187001 запросить цену →	1 SPEAKER
24	UU1225001 запросить цену →	2 TAPTITE, CUP B M4X10
25	LE2265001 запросить цену →	1 INNER COVER, WHITE(1495)
26	LE3471001 запросить цену →	1 FRONT COVER, WHITE(1495)
27	LE2499001 запросить цену →	1 REAR COVER, WHITE(1495)
28	087320616 запросить цену →	32 TAPTITE, CUP S M3X6
29	087310815 запросить цену →	1 TAPTITE, CUP B M3X8
30	087321016 запросить цену →	4 TAPTITE, CUP S M3X10
31	UF5745000 запросить цену →	1 MJ COVER, EXT FOR FOR GER/UK/FRA/BEL/NLD/DEN/ITA/SWE
32	LE2778001 запросить цену →	1 VIDEO CAPTURE COVER SEAL FOR FRA

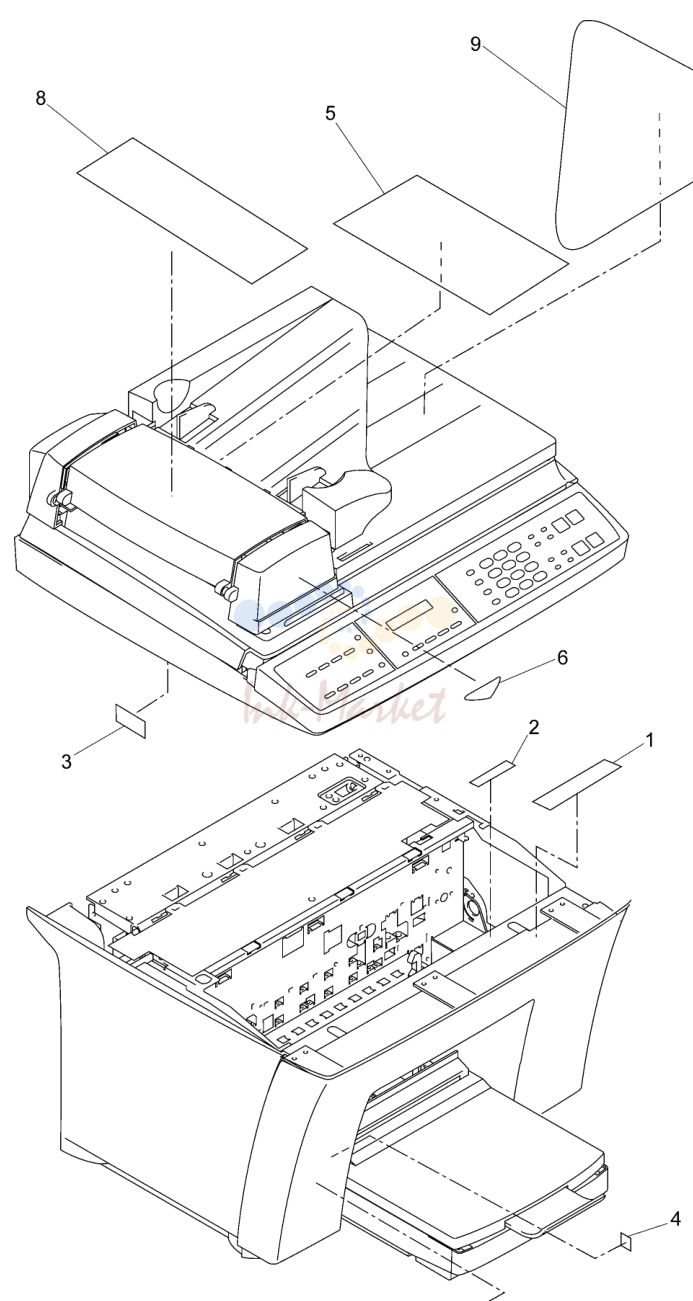

7. List8(LABEL)

№	Артикул	Описание
1	UU1235001 запросить цену →	1 INK REPLACEMENT INSTRUCTION LABEL
2	UU1236001 запросить цену →	1 HEAD GAP ADJUSTMENT INSTRUCTION LABEL
4	LE2859001 запросить цену →	1 PAPER JAM CLEARANCE INSTRUCTION LABEL
5	UU0456001 запросить цену →	1 PROTECTION PAPER
6	LE2498001 запросить цену →	1 COLOR MARK
7	UU1351001 запросить цену →	1 VIDEO MYLAR LABEL BY2, EUR
8	LE2501003 запросить цену →	1 MYLAR LABEL 760 FOR GER
8	LE2501004 запросить цену →	1 MYLAR LABEL 760 FOR UK/CHE
8	LE2501005 запросить цену →	1 MYLAR LABEL 760 FOR FRA
9		--- NOT USE

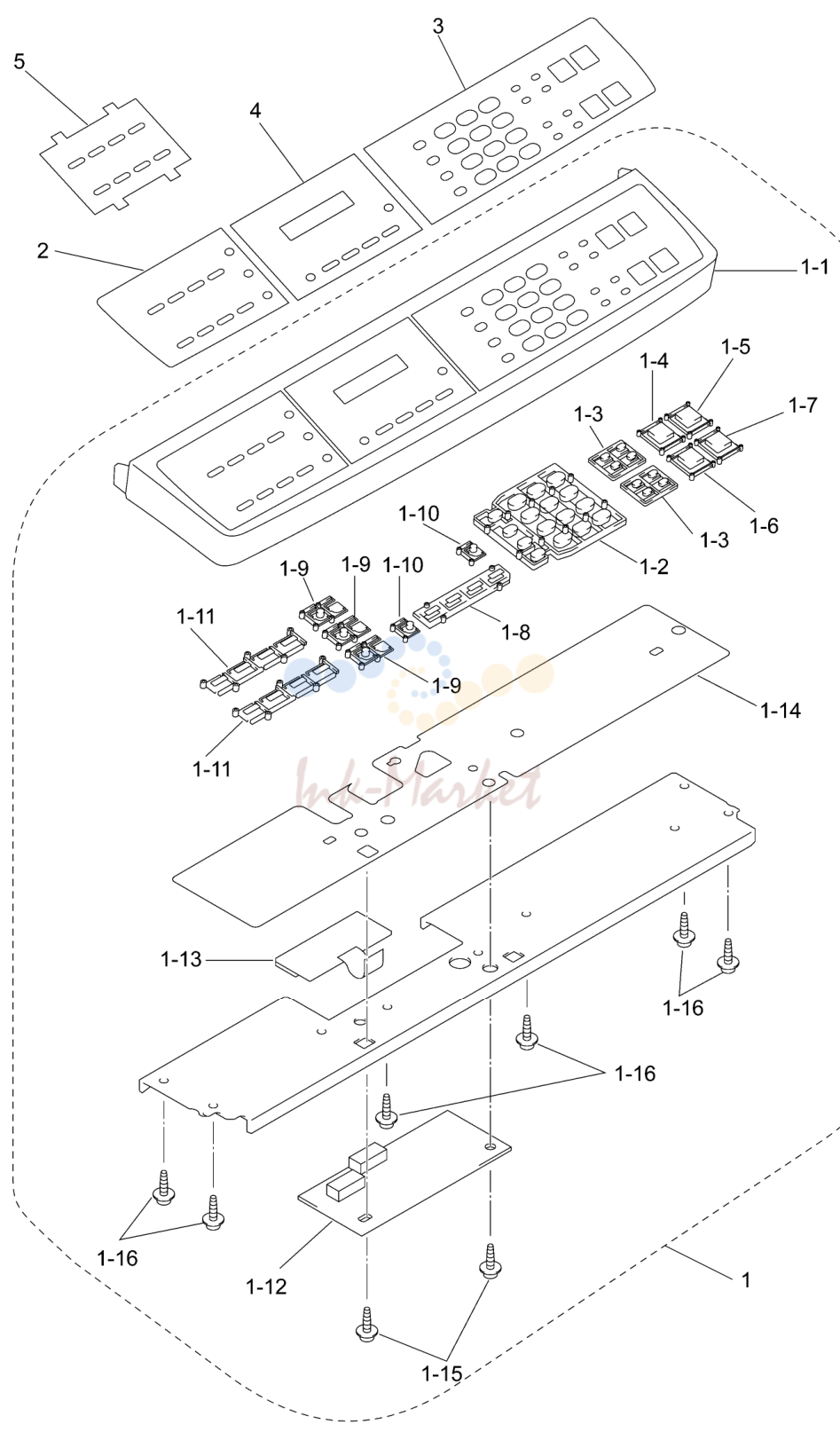

8. List9(CONTROL PANEL)

№	Артикул	Описание
1	LE2272001 запросить цену →	1 CONTROL PANEL ASSY, WHITE(1495)
1-1	LE2273001 запросить цену →	1 CONTROL PANEL, WHITE(1495)
1-2	UF4393007 запросить цену →	1 KEY, TEN, WHITE(1495)
1-3	LE2274001 запросить цену →	2 KEY, COPY/FAX AREA, WHITE(1495)
1-4	UF8174008 запросить цену →	1 KEY, MONO COPY, WHITE(1495)
1-5	UF8174009 запросить цену →	1 KEY, COLOR COPY, GREEN(5159)
1-6	UF8174010 запросить цену →	1 KEY, STOP, PINK(2205)
1-7	UF8174011 запросить цену →	1 KEY, START, PURPLE(6255)
1-8	UF8176009 запросить цену →	1 KEY, FUNCTION4, GRAY(1509)
1-9	UF4576008 запросить цену →	3 KEY, SHIFT, WHITE(1495)
1-10	UF4576010 запросить цену →	2 KEY, SHIFT, GRAY(1509)
1-11	UF9118006 запросить цену →	2 KEY, ONE TOUCH, WHITE(1495)
1-12	LG2138001 запросить цену →	1 CONTROL PANEL PCB ASSY
1-13	UG4552000 запросить цену →	1 LCD
1-14	LG2190001 запросить цену →	1 FPC KEY ASSY
1-15	087270815 запросить цену →	2 TAPTITE, CUP B M2.6X8
1-16	087310615 запросить цену →	6 TAPTITE, CUP B M3X6
2	LE2508001 запросить цену →	1 PANEL SHEET-1 FOR GER
2	LE2277001 запросить цену →	1 PANEL SHEET-1 FOR UK/BEL/NLD/CHE
2	LE2514001 запросить цену →	1 PANEL SHEET-1 FOR FRA
2	LE2811001 запросить цену →	1 PANEL SHEET-1 FOR NOR
2	LE2814001 запросить цену →	1 PANEL SHEET-1 FOR DEN
2	LE2817001 запросить цену →	1 PANEL SHEET-1 FOR SPA
2	LE2820001 запросить цену →	1 PANEL SHEET-1 FOR ITA
2	LE2823001 запросить цену →	1 PANEL SHEET-1 FOR SWE
3	LE2509001 запросить цену →	1 PANEL SHEET-2 FOR GER
3	LE2512001 запросить цену →	1 PANEL SHEET-2 FOR UK/BEL/NLD/CHE
3	LE2515001 запросить цену →	1 PANEL SHEET-2 FOR FRA
3	LE2812001 запросить цену →	1 PANEL SHEET-2 FOR NOR
3	LE2815001 запросить цену →	1 PANEL SHEET-2 FOR DEN
3	LE2818001 запросить цену →	1 PANEL SHEET-2 FOR SPA
3	LE2821001 запросить цену →	1 PANEL SHEET-2 FOR ITA
3	LE2824001 запросить цену →	1 PANEL SHEET-2 FOR SWE
4	LE2510001 запросить цену →	1 LCD SHEET FOR GER
4	LE2513001 запросить цену →	1 LCD SHEET FOR UK/BEL/NLD/CHE
4	LE2516001 запросить цену →	1 LCD SHEET FOR FRA
4	LE2813001 запросить цену →	1 LCD SHEET FOR NOR
4	LE2816001 запросить цену →	1 LCD SHEET FOR DEN
4	LE2819001 запросить цену →	1 LCD SHEET FOR SPA
4	LE2822001 запросить цену →	1 LCD SHEET FOR ITA
4	LE2825001 запросить цену →	1 LCD SHEET FOR SWE
5	LE2280001 запросить цену →	1 ADDRESS LABEL

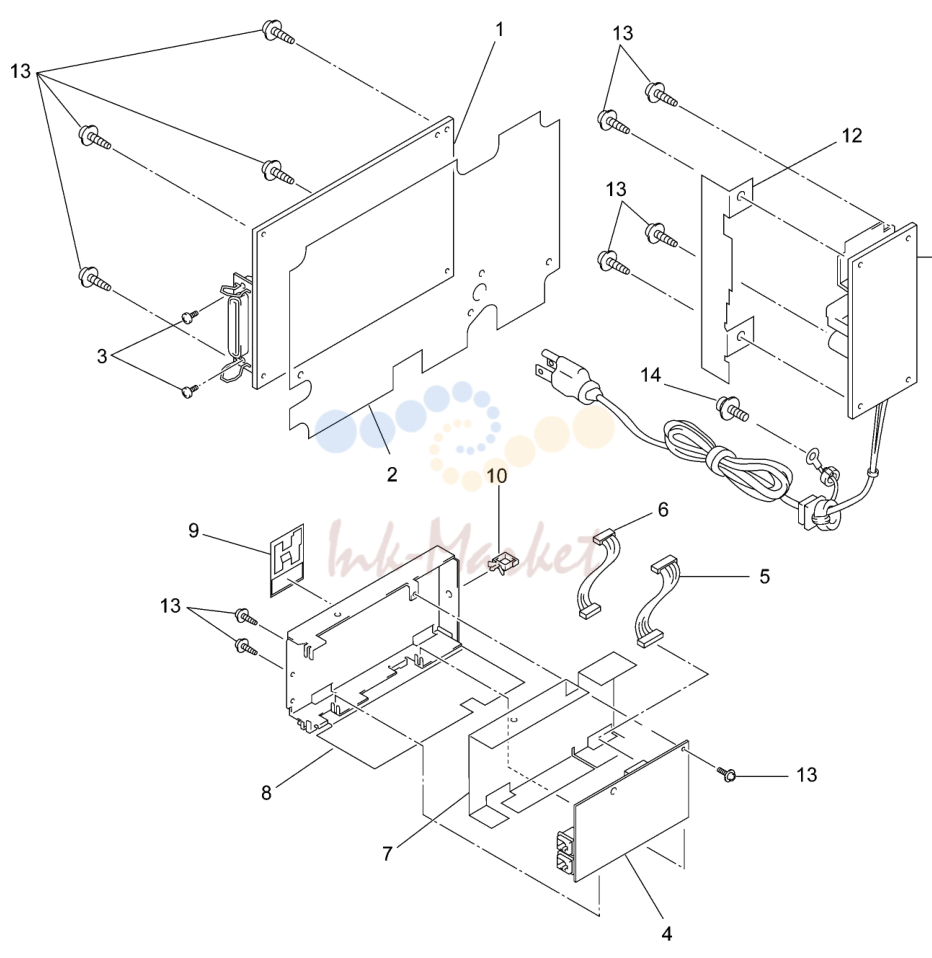

9. List10(PCB ASSY)

№	Артикул	Описание
1	LG2233001 запросить цену →	1 MAIN PCB ASSY
2	LE2258001 запросить цену →	1 INSULATION FILM (MAIN)
3	002300615 запросить цену →	2 SCREW, PAN M3X6
4	LG2295001 запросить цену →	1 NCU PCB ASSY
5	LG2140001 запросить цену →	1 NCU MAIN HARNESS
6	LG2231001 запросить цену →	1 NCU MAIN HARNESS
7	LE2257001 запросить цену →	1 INSULATION FILM (NCU)
8	LE2484001 запросить цену →	1 INSULATION FILM 2 (NCU)
9	LE2543001 запросить цену →	1 CORE SUPPORT
10	UG4163000 запросить цену →	1 CABLE CLAMP
11	UG5573001 запросить цену →	1 POWER SUPPLY PCB (EXCLUDING AC CORD)
12	LE2483001 запросить цену →	1 INSULATION FILM (POWER SUPPLY)
13	087320616 запросить цену →	11 TAPTITE, CUP S M3X6
14	UF6559001 запросить цену →	1 SCREW, PAN (WASHER) M4X8DB

10. List11(ACCESSORIES&OTHERS)

№	Артикул	Описание
1	UG3565001 запросить цену →	1 TELEPHONE LINE CORD FOR GER
1	UG3626001 запросить цену →	1 TELEPHONE LINE CORD FOR UK
1	UG3627001 запросить цену →	1 TELEPHONE LINE CORD FOR FRA
1	UG3290001 запросить цену →	1 TELEPHONE LINE CORD FOR NOR
1	UG1575001 запросить цену →	1 TELEPHONE LINE CORD FOR BEL
1	UG3631001 запросить цену →	1 TELEPHONE LINE CORD FOR NLD
1	UG3469000 запросить цену →	1 TELEPHONE LINE CORD FOR CHE
1	UG3633001 запросить цену →	1 TELEPHONE LINE CORD FOR DEN
1	UG3634001 запросить цену →	1 TELEPHONE LINE CORD FOR ITA
1	UG3635001 запросить цену →	1 TELEPHONE LINE CORD FOR SWE
1	UG1570001 запросить цену →	1 TELEPHONE LINE CORD FOR SPA
2	UG4558001 запросить цену →	1 INTERFACE CABLE FOR GER/UK
3	LE2502001 запросить цену →	1 CD-ROM ASSY
4	LG2085001 запросить цену →	1 AC CORD FOR GER/FRA/NOR/BEL/NLD/SPA/ITA/SWE
4	LG2086001 запросить цену →	1 AC CORD FOR UK
4	LG2087001 запросить цену →	1 AC CORD FOR CHE
4	LG2181001 запросить цену →	1 AC CORD FOR DEN
5	ZA0423001 запросить цену →	1 HEAD NOZZLE SEALS (INCLUDING 10PCS)
6	ZA0424001 запросить цену →	1 HEAD FILTER SEALS (INCLUDING 10PCS)
9	ZA0492001 запросить цену →	1 BLACK INK CARTRIDGES (INCLUDING 100PCS) <Eliminated>
10	ZA0495001 запросить цену →	1 CYAN INK CARTRIDGES (INCLUDING 100PCS) <Eliminated>
11	ZA0498001 запросить цену →	1 MAGENTA INK CARTRIDGES (INCLUDING 100PCS) <Eliminated>
12	ZA0501001 запросить цену →	1 YELLOW INK CARTRIDGES (INCLUDING 100PCS) <Eliminated>
13	LK0045001 запросить цену →	1 PRINT HEADS HD002 (INCLUDING 10PCS)
