Brother MFC-730 740 — каталог запчастей со схемами

Содержание

1. To replace those marked with an asterisk(*), you need the special adjustment
2. To replace those marked with an asterisk(*), you need the special adjustment
3. To replace those marked with an asterisk(*), you need the special adjustment

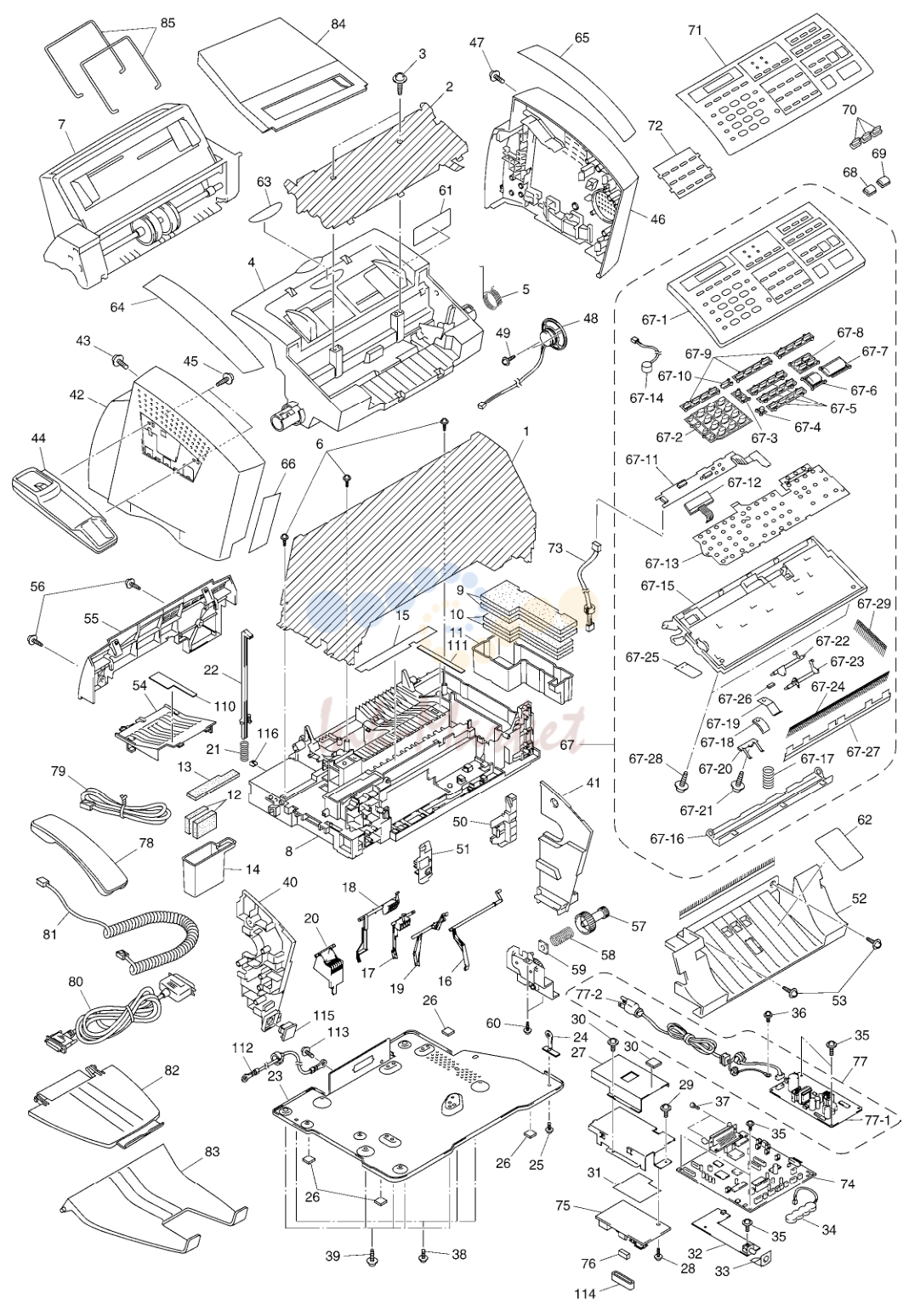

1. To replace those marked with an asterisk(*), you need the special adjustment

№	Артикул	Описание
1		MAIN FRAME ATTACHMENT
2		SCANNER FRAME ATTACHMENT
3	087311016 запросить цену →	2 TAPTITE, CUP B M3X10
4	UU1016001 запросить цену →	1 TOP COVER
5	UU1022001 запросить цену →	1 TOP COVER SPRING
7	UU1482001 запросить цену →	1 BIN, WHITE(1138), (A4)
8	UU1197001 запросить цену →	1 LOWER COVER, WHITE(1138)
9	UU1198001 запросить цену →	2 UPPER INK ABSORBER
10	UU1380001 запросить цену →	2 LOWER INK ABSORBER
12	UU1199001 запросить цену →	1 LOWER FLUSHING FOAM
13	UU1200001 запросить цену →	1 UPPER FLUSHING FOAM
15	UU1311001 запросить цену →	1 PROTECTION FILM
16	UU1201001 запросить цену →	1 BIN COVER SENSOR ACTUATOR
17	UU1202001 запросить цену →	1 RESISTORATION SENSOR ACTUATOR
18	UU1203001 запросить цену →	1 PAPER WIDTH SENSOR ACTUATOR
19	UU1204001 запросить цену →	1 PAPER EJECTION SENSOR ACTUATOR
20	UU1205001 запросить цену →	1 COVER SENSOR ACTUATOR
21	UH3245001 запросить цену →	1 SPRING
22	UU1206001 запросить цену →	1 COVER SENSOR ACTUATOR
23	UU1492001 запросить цену →	1 BOTTOM PLATE
24	UU1210001 запросить цену →	1 GROUNDING PLATE
25	000300606 запросить цену →	1 SCREW, BIND M3X6
26	UL5600001 запросить цену →	4 RUBBER FOOT
27	UU1466001 запросить цену →	1 SHIELD PLATE B
28	087320616 запросить цену →	1 TAPTITE, CUP S M3X6
29	087320616 запросить цену →	2 TAPTITE, CUP S M3X6
30	UU1306001 запросить цену →	1 SPONGE B
31	UU1468001 запросить цену →	1 NCU SHIELD FILM
32	UG5543001 запросить цену →	1 VIDEO PCB ASSY
33	UU1213001 запросить цену →	1 VIDEO FILM
34	UG3732001 запросить цену →	1 BATTERY ASSY FOR MFC740
35	087320616 запросить цену →	5 TAPTITE, CUP S M3X6
35	087320616 запросить цену →	4 TAPTITE, CUP S M3X6 FOR FRA
36	UF6559001 запросить цену →	1 SCREW, PAN (WASHER) M4X8DB
37	002300615 запросить цену →	2 SCREW, PAN M3X6
38	087320616 запросить цену →	3 TAPTITE, CUP S M3X6
39	087311016 запросить цену →	5 TAPTITE, CUP B M3X10
40	UU1218001 запросить цену →	1 INNER COVER L, WHITE(1138)
41	LE0042001 запросить цену →	1 INNER COVER R, WHITE(1138)
42	UU1220001 запросить цену →	1 COVER L, WHITE(1138)
43	0A5400806 запросить цену →	1 SCREW, PAN (S/P WASHER) M4X8
44	UU1221001 запросить цену →	1 HANDSET HOLDER ASSY
45	087311016 запросить цену →	2 TAPTITE, CUP B M3X10
46	UU1224001 запросить цену →	1 COVER R, WHITE(1138)
47	0A5400806 запросить цену →	1 SCREW, PAN (S/P WASHER) M4X8
48	UG5559001 запросить цену →	1 SPEAKER
49	UU1225001 запросить цену →	2 TAPTITE, CUP B M4X10
50	UU1226001 запросить цену →	1 SPACER R, WHITE(1138)
51	UU1227001 запросить цену →	1 SPACER L, WHITE(1138)
52	UU1411001 запросить цену →	1 FRONT COVER ASSY
53	087411216 запросить цену →	2 TAPTITE, CUP B M4X12
54	UU1229001 запросить цену →	1 ROM COVER, WHITE(1138)
55	UU1230001 запросить цену →	1 REAR COVER, WHITE(1138)
56	087411216 запросить цену →	2 TAPTITE, CUP B M4X12
57	UU1195001 запросить цену →	1 PURGE GEAR
58	UU1291001 запросить цену →	1 SPRING, COMPRESSION
59	UD6190001 запросить цену →	1 SPACER
60	087311016 запросить цену →	1 TAPTITE, CUP B M3X10
61	UU1236001 запросить цену →	1 PAPER THK INSTRUCTION LABEL
62	UU1460001 запросить цену →	1 TRAY CAUTION LABEL
63	UU1320001 запросить цену →	1 COLOR MARK FOR MFC740
63	UU1522001 запросить цену →	1 COLOR MARK FOR MFC730
64		----- NOT USED
65		----- NOT USED
66	UU1351001 запросить цену →	1 VIDEO MYLAR LABEL
67	UU1261001 запросить цену →	1 CONTROL PANEL ASSY, WHITE(1138) FOR MFC740
67	UU1480001 запросить цену →	1 CONTROL PANEL ASSY, WHITE(1138) FOR MFC730
67-1	UU7003001 запросить цену →	1 CONTROL PANEL COVER, WHITE(1138)
67-2	UF4393003 запросить цену →	1 KEY, TEL, WHITE(1138)
67-3	UU7099001 запросить цену →	1 KEY, VOLUME, WHITE(1138)
67-4	UF4576003 запросить цену →	1 KEY, SHIFT, WHITE(1138)
67-5	UF8176003 запросить цену →	3 KEY, ONE TOUCH, WHITE(1138)
67-6	UF8173002 запросить цену →	1 KEY, STOP, ORANGE(3172)
67-7	UF8172004 запросить цену →	1 KEY, START, BLUE(6238)
67-8	UU7100001 запросить цену →	1 KEY, COPY AREA, WHITE(1138)
67-9	UF9118001 запросить цену →	3 KEY, FUNCTION 1, WHITE(1138)
67-10	UF5581005 запросить цену →	1 KEY, FUNCTION 2, WHITE(1138)
67-11	UG5547001 запросить цену →	1 PANEL PCB ASSY FOR MFC740
67-11	UG4519001 запросить цену →	1 PANEL PCB ASSY FOR MFC730
67-12	UG4552000 запросить цену →	1 LCD
67-13	UG4553001 запросить цену →	1 FPC KEY
67-14	UG5575001 запросить цену →	1 MICROPHONE FOR MFC740
67-15	UU7004001 запросить цену →	1 PANEL REAR COVER
67-16	UU7101001 запросить цену →	1 DOCUMENT PRESSURE BAR ASSY
67-17	UU7147001 запросить цену →	1 DOCUMENT PRESSURE BAR SPRING
67-18	UU7521001 запросить цену →	1 SEPARATION RUBBER
67-19	UU7105001 запросить цену →	1 SPRING PLATE B
67-20	UU7106001 запросить цену →	1 SPRING PLATE A
67-21	UF6116001 запросить цену →	1 TAPTITE, PAN B M3X6
67-22	UU7107001 запросить цену →	1 DOCUMENT FRONT SENSOR ACTUATOR
67-23	UU7108001 запросить цену →	1 DOCUMENT REAR SENSOR ACTUATOR
67-24	UU7505001 запросить цену →	1 ANTISTATIC BRUSH
67-25	UF7187001 запросить цену →	1 GEAR SHIELD FILM
67-26	UU7285001 запросить цену →	1 ANTIVIBRATION RUBBER
67-29	UU7506001 запросить цену →	1 ANTISTATIC BRUSH
67-27	UU1477001 запросить цену →	1 CIS SHIELD FILM
67-28	087310815 запросить цену →	2 TAPTITE, CUP B M3X8
68	UU7110001 запросить цену →	1 KEY, COPY, WHITE(1138)
69	UU7110003 запросить цену →	1 KEY, COPY, GREEN(5180)
70	UU7111001 запросить цену →	3 KEY, MC, WHITE(1138) FOR MFC740
71	UU1329001 запросить цену →	1 PANEL SHEET, MFC740 FOR GER
71	UU1526001 запросить цену →	1 PANEL SHEET, MFC730 FOR GER
71	UU1330001 запросить цену →	1 PANEL SHEET, MFC740 FOR UK/CHE/GNR
71	UU1526001 запросить цену →	1 PANEL SHEET, MFC730 FOR UK
71	UU1331001 запросить цену →	1 PANEL SHEET FOR FRA
71	UU1332001 запросить цену →	1 PANEL SHEET FOR NOR
71	UU1352001 запросить цену →	1 PANEL SHEET FOR BEL
71	UU1333001 запросить цену →	1 PANEL SHEET FOR NLD
71	UU1334001 запросить цену →	1 PANEL SHEET FOR ITA
71	UU1335001 запросить цену →	1 PANEL SHEET FOR SWE
72	UU7139001 запросить цену →	1 ADDRESS LABEL, WHITE(1138)
73	UG5562001 запросить цену →	1 PANEL-MAIN HARNESS FOR MFC740
73	UG5561001 запросить цену →	1 PANEL-MAIN HARNESS FOR MFC730
74	LE0429001 запросить цену →	1 MAIN PCB SUPPLY ASSY FOR MFC740
74	LE0431001 запросить цену →	1 MAIN PCB SUPPLY ASSY FOR MFC730
75	UG5578003 запросить цену →	1 NCU PCB ASSY FOR GER
75	UG5579004 запросить цену →	1 NCU PCB ASSY FOR UK/GNR
75	UG5583005 запросить цену →	1 NCU PCB ASSY FOR FRA
75	UG5580007 запросить цену →	1 NCU PCB ASSY FOR NOR
75	UG5581008 запросить цену →	1 NCU PCB ASSY FOR BEL
75	UG5582009 запросить цену →	1 NCU PCB ASSY FOR NLD
75	UG5578010 запросить цену →	1 NCU PCB ASSY FOR CHE
75	UG5581016 запросить цену →	1 NCU PCB ASSY FOR ITA
75	UG5579026 запросить цену →	1 NCU PCB ASSY FOR SWE
76	UG5585000 запросить цену →	1 EXTENTION CONNECTOR, 18P
77		----- NOT USED
77-1	UG5573001 запросить цену →	1 POWER SUPPLY PCB ASSY
77-2	UG3156001 запросить цену →	1 AC CORD ASSY
77-2	UG3152001 запросить цену →	1 AC CORD ASSY FOR UK
77-2	UG3154001 запросить цену →	1 AC CORD ASSY FOR CHE
78	UF6857003 запросить цену →	1 HANDSET, WHITE(1138)
78	UU0281003 запросить цену →	1 HANDSET, WHITE(1138) FOR UK
79	UL8230001 запросить цену →	1 TELEPHONE LINE CORD FOR GER
79	UL8211001 запросить цену →	1 TELEPHONE LINE CORD FOR UK
79	UL8290001 запросить цену →	1 TELEPHONE LINE CORD FOR FRA
79	UL8384001 запросить цену →	1 TELEPHONE LINE CORD FOR NOR
79	UL8219001 запросить цену →	1 TELEPHONE LINE CORD FOR BEL
79	UL8231001 запросить цену →	1 TELEPHONE LINE CORD FOR NLD
79	UG4169001 запросить цену →	1 TELEPHONE LINE CORD FOR CHE
79	UL8289001 запросить цену →	1 TELEPHONE LINE CORD FOR ITA
79	UL8218001 запросить цену →	1 TELEPHONE LINE CORD FOR SWE
79	UG3409001 запросить цену →	1 TELEPHONE LINE CORD FOR GNR
80	UG4558001 запросить цену →	1 I/F CABLE FOR GER/UK
81	UF7204009 запросить цену →	1 HANDSET CURLED CORD ASSY, WHITE(1255)
82	UU1248001 запросить цену →	1 DOCUMENT EJECTION TRAY ASSY
83	UU1289001 запросить цену →	1 PAPER TRAY
84	UU1481001 запросить цену →	1 DUST COVER ASSY
85	UU1309001 запросить цену →	2 TRAY EXTENSION
110	UU1486001 запросить цену →	1 UNDERFILM L
111	UU1485001 запросить цену →	1 UNDERFILM R
112	UG5596001 запросить цену →	1 GROUNDING WIRE, MFC740
113	0A5300605 запросить цену →	1 SCREW, PAN (S/P WASHER) M3X6
114	UG5603000 запросить цену →	1 FERRITE CORE
115	UU1506001 запросить цену →	1 VC COVER FOR FRA
116	UF5745000 запросить цену →	1 MJ COVER, EXT

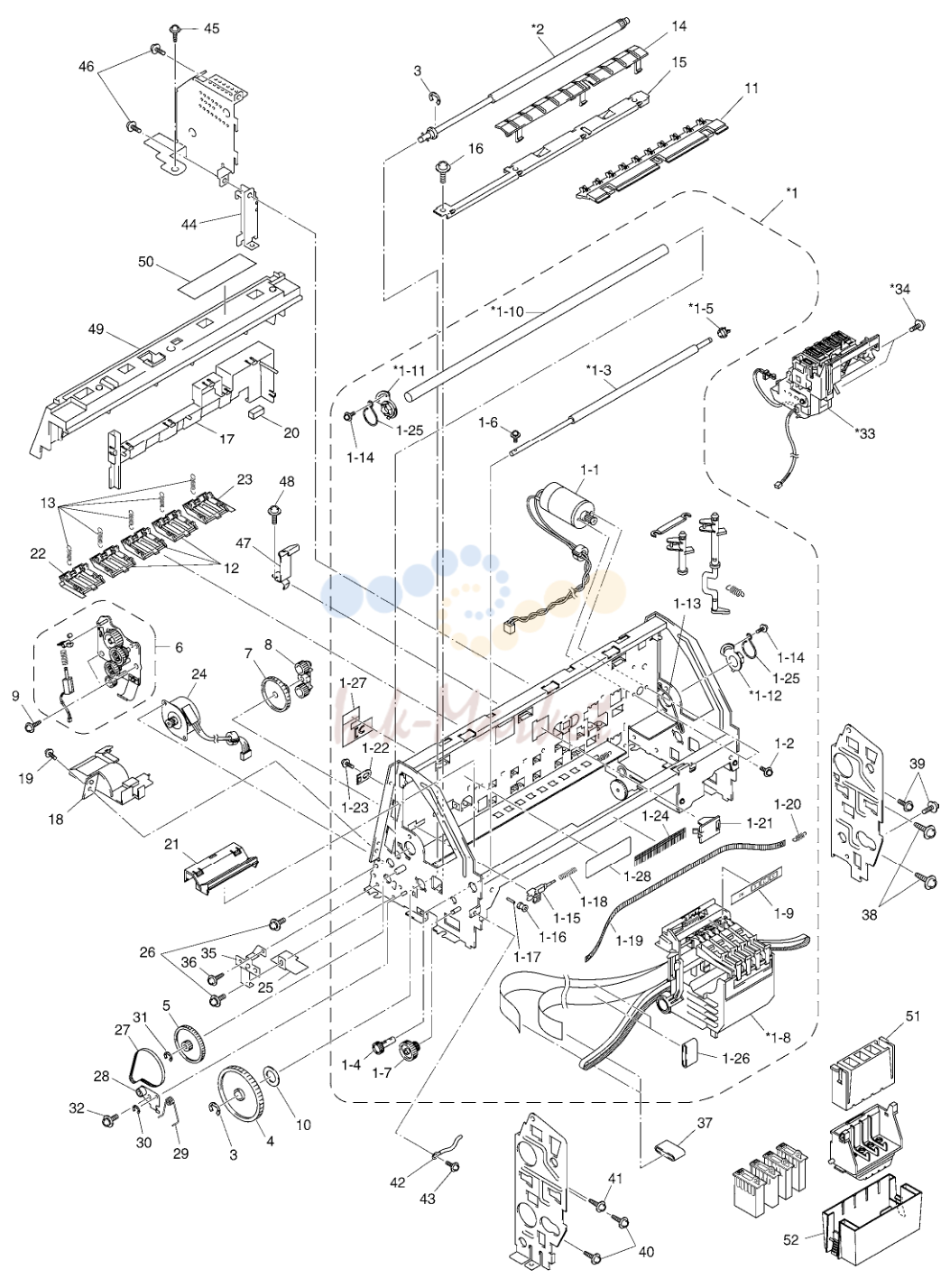

2. To replace those marked with an asterisk(*), you need the special adjustment

№	Артикул	Описание
1-1	UU1042001 запросить цену →	1 CARRIAGE MOTOR
1-2	0A5300605 запросить цену →	2 SCREW, PAN (S/P WASHER) M3X6
1-4	UU1049001 запросить цену →	1 PAPER EJECTION ROLLER GEAR
1-6	0A5260805 запросить цену →	1 SCREW, PAN (S/P WASHER) M2.6X8
1-7	UU1050001 запросить цену →	1 PAPER EJECTION IDLE GEAR
1-9	UU1313001 запросить цену →	1 INK COLOR LABEL
1-13	UU1080001 запросить цену →	1 RAIL PRESSURE SPRING
1-14	0A5300805 запросить цену →	2 SCREW, PAN (S/P WASHER) M3X8
1-15	UU1081001 запросить цену →	1 IDLE PULLEY HOLDER
1-16	UD6023000 запросить цену →	1 IDLE PULLEY
1-17	UD6025001 запросить цену →	1 IDLE PULLEY SHAFT
1-18	UU1082001 запросить цену →	1 TENSION SPRING
1-19	UD6014001 запросить цену →	1 ENCODER STRIP
1-20	UD6012001 запросить цену →	1 ENCODER STRIP SPRING
1-21	UU1088001 запросить цену →	1 FFC HOLDER
1-22	UU1286001 запросить цену →	1 IDLE PULLEY STOPPER
1-23	0A5300805 запросить цену →	1 SCREW, PAN (S/P WASHER) M3X8
1-24	UU1107001 запросить цену →	1 ANTISTATIC BRUSH
1-25	UU1476001 запросить цену →	2 BUSHING LOCK
1-26	UG5569000 запросить цену →	1 UPPER FLAT CORE
1-27	UU1459001 запросить цену →	1 CORE SUPPORT
1-28	UU1238001 запросить цену →	1 CAUTION LABEL
3	048080345 запросить цену →	2 RETAINING RING, E8
4	UU1094001 запросить цену →	1 PAPER FEED ROLLER GEAR L
5	UU1428001 запросить цену →	1 IDLE GEAR
6	UU1096001 запросить цену →	1 GEAR FRAME ASSY
7	UU1105001 запросить цену →	1 PAPER FEED IDLE GEAR
8	UU1275001 запросить цену →	1 PF ARM ASSY
9	087311016 запросить цену →	2 TAPTITE, CUP B M3X10
10	UU1092001 запросить цену →	1 SPACER
11	UU1108001 запросить цену →	1 STAR WHEEL HOLDER ASSY
12	UU1111001 запросить цену →	3 PAPER PRESSURE HOLDER ASSY
13	UU1115001 запросить цену →	5 PRESSURE HOLDER SPRING
14	UU1116001 запросить цену →	1 PLATEN
15	UU1117001 запросить цену →	1 PLATEN FRAME
16	087320616 запросить цену →	1 TAPTITE, CUP S M3X6
17	UU1119001 запросить цену →	1 PURGE LEVER COVER
18	UU1120001 запросить цену →	1 GEAR COVER
19	087320616 запросить цену →	1 TAPTITE, CUP S M3X6
20	UU1381001 запросить цену →	1 SPONGE A
21	UU1315001 запросить цену →	1 FLUSHING SUPPORT PLATE
22	UU1418001 запросить цену →	1 PAPER PRESSURE HOLDER L
23	UU1419001 запросить цену →	1 PAPER PRESSURE HOLDER R
24	UU1452001 запросить цену →	1 PAPER FEED MOTOR ASSY
25	UU1465001 запросить цену →	1 MOTOR SHIELD
26	0A5300805 запросить цену →	2 SCREW, PAN (S/P WASHER) M3X8
27	UU1446001 запросить цену →	1 PF TIMING BELT
28	UU1450001 запросить цену →	1 TENSION PLATE ASSY
29	UU1444001 запросить цену →	1 TENSION SPRING
30	048030345 запросить цену →	1 RETAINING RING, E3
31	048040345 запросить цену →	1 RETAINING RING, E4
32	0A5300805 запросить цену →	1 SCREW, PAN (S/P WASHER) M3X8
35	UU1152001 запросить цену →	1 GROUNDING PLATE
36	087320616 запросить цену →	1 TAPTITE, CUP S M3X6
37	UG5577000 запросить цену →	1 LOWER FLAT CORE
38	087411216 запросить цену →	2 TAPTITE, CUP B M4X12
39	087320616 запросить цену →	2 TAPTITE, CUP S M3X6
40	087411216 запросить цену →	2 TAPTITE, CUP B M4X12
41	087320616 запросить цену →	1 TAPTITE, CUP S M3X6
42	UU1375001 запросить цену →	1 COATING CLIP
43	087320616 запросить цену →	1 TAPTITE, CUP S M3X6
44	UU1196001 запросить цену →	1 GROUNDING PLATE R
45	087411216 запросить цену →	1 TAPTITE, CUP B M4X12
46	087320616 запросить цену →	2 TAPTITE, CUP S M3X6
47	UU1046001 запросить цену →	1 COVER LOCK LEAF SPRING
48	0A5300605 запросить цену →	1 SCREW, PAN (S/P WASHER) M3X6
49	UU1217001 запросить цену →	1 FRAME COVER, WHITE(1138)
50	UU1235001 запросить цену →	1 INK REPLACE INSTRUCTION LABEL
51	ZA0424001 запросить цену →	1 HEAD FILTER SEALS (INCLUDING 10PCS)
52	ZA0423001 запросить цену →	1 HEAD NOZZLE SEALS (INCLUDING 10PCS)

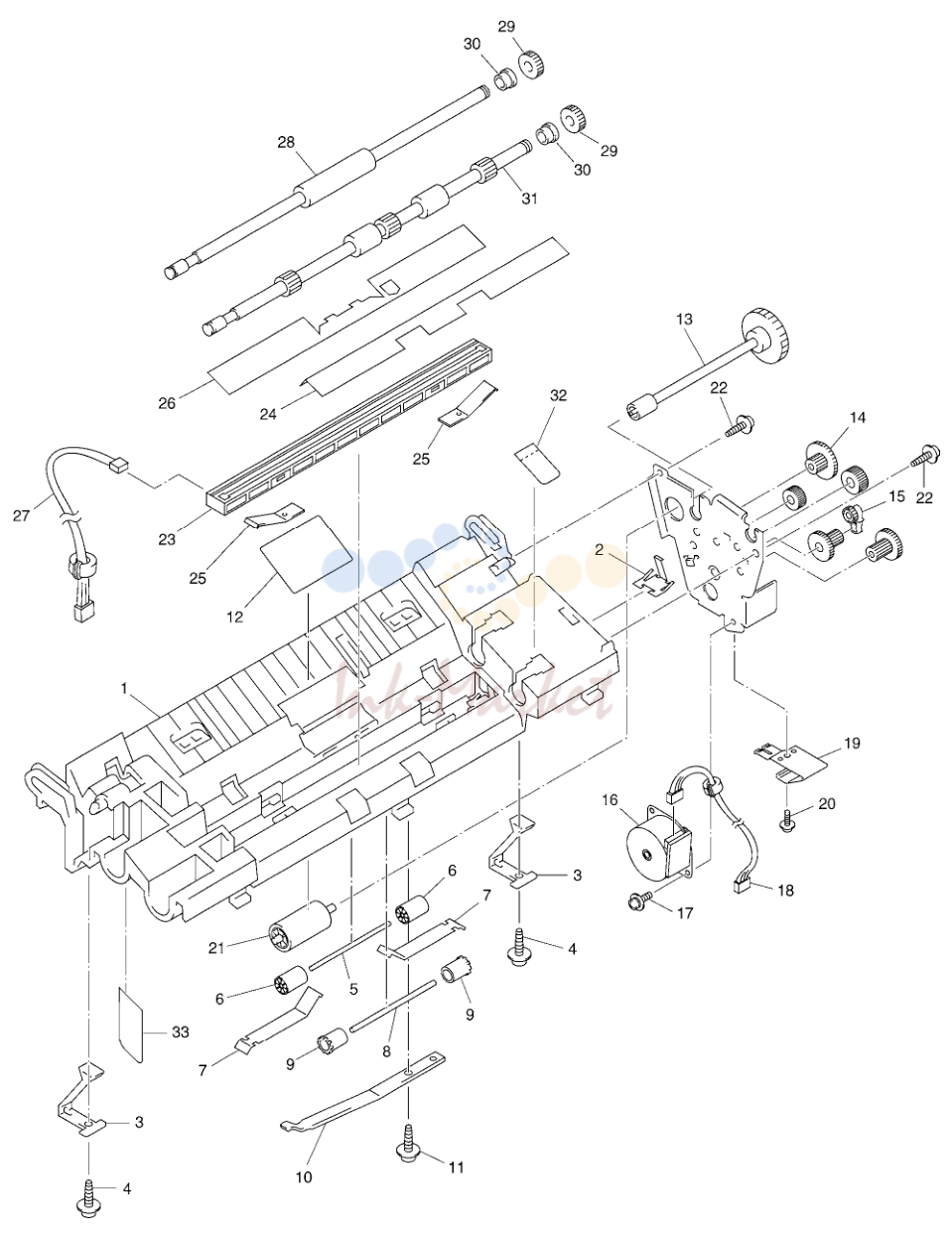

3. To replace those marked with an asterisk(*), you need the special adjustment

№	Артикул	Описание
1	UU7002001 запросить цену →	1 SCANNER FRAME
2	UU7012001 запросить цену →	1 CIS SIDE SPRING
3	UU7013001 запросить цену →	2 CONTROL PANEL LOCK LEAF SPRING
4	087310815 запросить цену →	2 TAPTITE, CUP B M3X8
5	UF4369000 запросить цену →	1 PINCH ROLLER SHAFT
6	UF9009001 ✓ в наличии	2 PRESSURE ROLLER
7	UU7032001 запросить цену →	2 PRESSURE ROLLER LEAF SPRING
8	UF4369000 запросить цену →	1 PINCH ROLLER SHAFT
9	UL6244002 ✓ в наличии	2 PINCH ROLLER
10	UU7033001 запросить цену →	1 PINCH ROLLER LEAF SPRING
11	087310815 запросить цену →	1 TAPTITE, CUP B M3X8
12	UU7364001 запросить цену →	1 ADF FILM
13	UU7030001 ✓ в наличии	1 SEPARATIONROLLER GEAR
14	UU1013001 запросить цену →	1 GEAR 19/72
15	UU7026001 запросить цену →	1 ARM ASSY
16	UU7024001 запросить цену →	1 SCANNER MOTOR
17	0A4300605 запросить цену →	1 SCREW, PAN (S/P WASHER) M3X6
18	UG5551001 запросить цену →	1 SCANNER MOTOR HARNESS
19	UU1021001 запросить цену →	1 SCANNER GROUNDING LEAF SPRING
20	087320616 запросить цену →	1 TAPTITE, CUP S M3X6
21	UU7031001 ✓ в наличии	1 SPARATION ROLLER
22	087310815 запросить цену →	2 TAPTITE, CUP B M3X8
23	UG5552001 запросить цену →	1 CIS UNIT, COLOR
24	UU1478001 запросить цену →	1 CIS SHIELED FILM
25	UU7035001 запросить цену →	2 CIS LEAF SPRING
26	UU7036001 запросить цену →	1 CIS FILM
27	UG5554001 запросить цену →	1 CIS HARNESS
28	UU7037001 запросить цену →	1 DOCUMENT FEED ROLLER
29	UU7039001 запросить цену →	2 DOCUMENT FEED ROLLER GEAR
30	UU7284001 запросить цену →	2 BUSHING
31	UU1479001 запросить цену →	1 DOCUMENT EJECTION ROLLER
32	UF7187001 запросить цену →	1 GEAR SHIELD FILM
33	UU1507001 запросить цену →	1 HARNESS STOPPER
