Содержание

1. LIST1(ADF)
2. LIST2(SCANNER)
3. LIST3(ENGINE)
4. LIST4(HEAD UNIT)
5. LIST5(COVER)
6. LIST6(PANEL)
7. LIST7(PCB)
8. LIST8(ACCESSORIES)

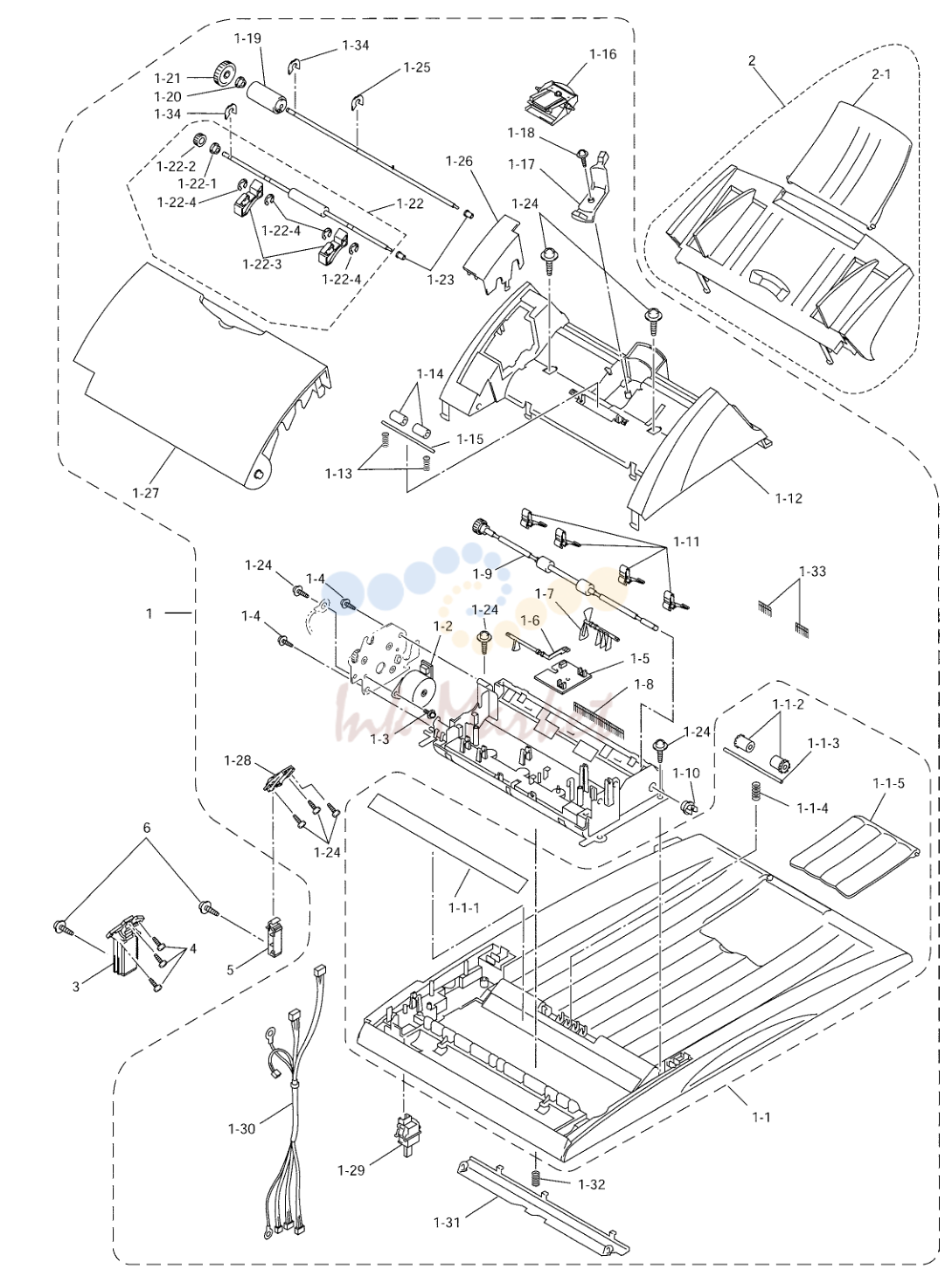

1. LIST1(ADF)

№	Артикул	Описание
1	LE6867001 запросить цену →	1 ADF/DOCUMENT TRAY ASSY
1-1	LE9437001 запросить цену →	1 DOCUMENT TRAY
1-2	LE6214001 запросить цену →	1 ADF MOTOR
1-3	0A4300605 запросить цену →	1 SCREW, PAN WASHER M3X6
1-4	087310815 запросить цену →	2 TAPTITE, CUP B M3X8
1-5	LG3216001 запросить цену →	1 DOCUMENT SENSOR PCB ASSY
1-6	LE6219001 запросить цену →	1 DOCUMENT REAR SENSOR ACTUATOR
1-7	LE6220001 запросить цену →	1 DOCUMENT FRONT SENSOR ACTUATOR
1-8	LE6221001 запросить цену →	1 ANTI-STATIC BRUSH
1-9	LE6222001 запросить цену →	1 DOCUMENT EJECTION ROLLER ASSY
1-10	UF0026001 запросить цену →	1 PAWLED BUSHING
1-11	LE6334001 запросить цену →	4 DOCUMENT GUIDE CLIP
1-12	LE6226001 запросить цену →	1 UPPER ADF CHUTE
1-13	LE2472001 запросить цену →	2 PRESSURE ROLLER SPRING
1-14	UF9009001 ✓ в наличии	2 PRESSURE ROLLER
1-15	LE2471001 запросить цену →	1 PRESSURE ROLLER SHAFT
1-16	LE6345001 запросить цену →	1 SEPARATION RUBBER UNIT
1-17	LE6330001 запросить цену →	1 ADF THICKNESS ADJUSTER
1-18	UF5034001 запросить цену →	1 TAPTITE, B M3X6
1-19	LE2037001 ✓ в наличии	1 SEPARATION ROLLER
1-20	LE6494001 запросить цену →	1 BUSHING
1-21	LE6230001 запросить цену →	1 SEPARATION ROLLER GEAR
1-22	LE6233001 запросить цену →	1 DOCUMENT FEED ROLLER ASSY
1-23	UF9949001 запросить цену →	2 BUSHING S (SEPARATION ROLLER, FEED ROLLER)
1-24	087311016 запросить цену →	8 TAPTITE, CUP B M3X10
1-25	048050346 запросить цену →	1 RETAINING RING E5
1-26	LE6236001 запросить цену →	1 GEAR COVER, GRAY(1495)
1-27	LE6237001 запросить цену →	1 ADF COVER, GRAY(1495)
1-28	LE6245001 запросить цену →	1 HINGE ARM
1-29	LG3218001 запросить цену →	1 DOCUMENT TRAY OPEN SENSOR
1-30	LG3219001 запросить цену →	1 ADF MOTOR SENSOR HARNESS ASSY
1-31	LE9010001 запросить цену →	1 DOCUMENT PRESSURE BAR
1-32	LE6218001 запросить цену →	1 SPRING
1-33	LE6609001 запросить цену →	2 ANTI-STATIC BRUSH S
1-34	LE2537001 запросить цену →	2 PLASTIC RETAINING RING
2	LE6246001 запросить цену →	1 DOCUMENT GUIDE BASE
2-1	LE6250001 запросить цену →	1 DOCUMENT SUPPORT, CLEAR PURPLE(6342)
3	LE6238001 запросить цену →	1 HINGE L
4	087311016 запросить цену →	3 TAPTITE, CUP B 3X10
5	LE6244001 запросить цену →	1 HINGE BASE R
6	085411216 запросить цену →	2 TAPTITE, BIND B M4X12

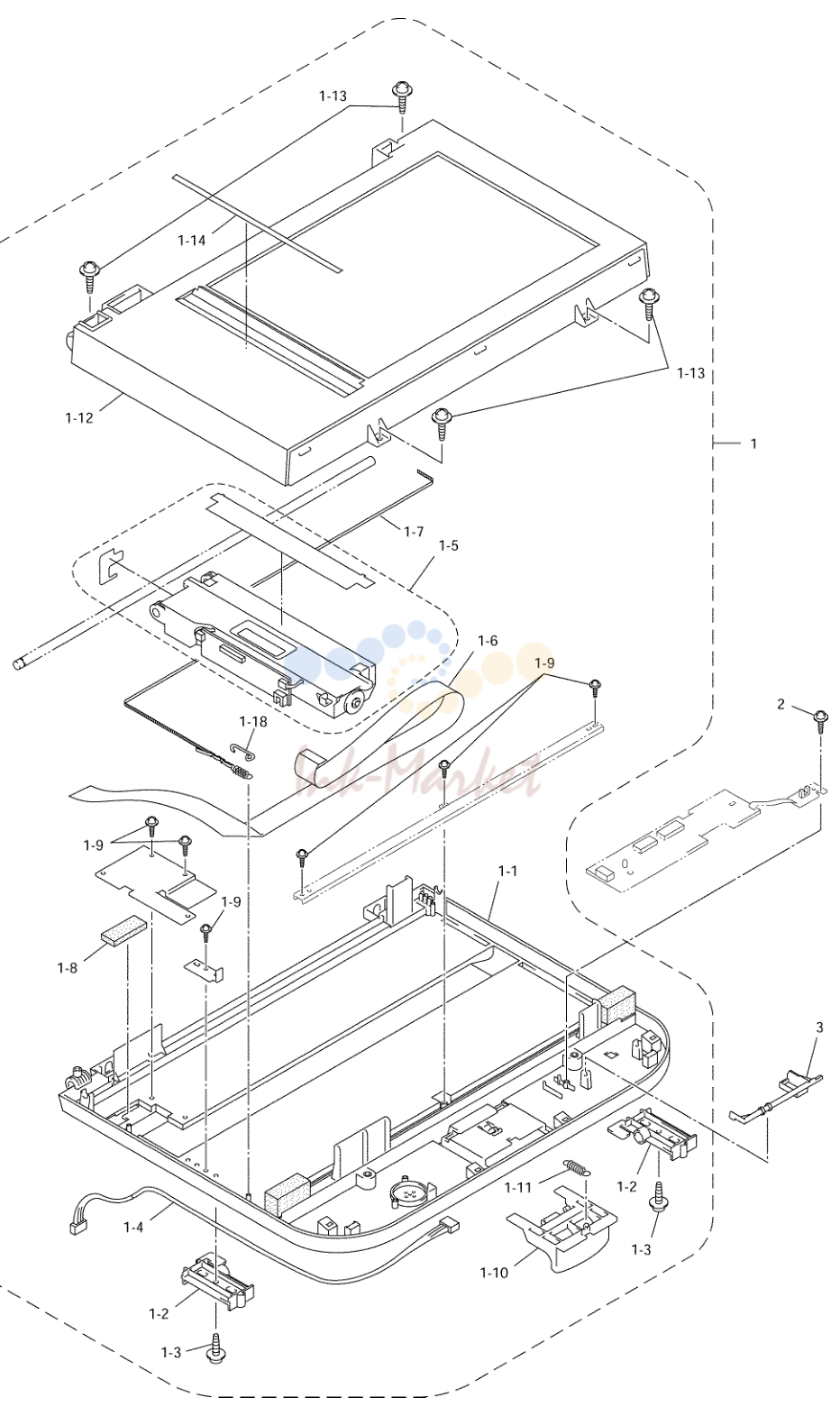

2. LIST2(SCANNER)

№	Артикул	Описание
1	LE9351001 запросить цену →	1 SCANNER UNIT (SP) √
1-1	LE9314001 запросить цену →	1 SCANNER BASE, GRAY(1495)
1-2	LE6253001 запросить цену →	2 FRONT COVER CONNECTOR
1-3	087411216 запросить цену →	2 TAPTITE, CUP B M4X12
1-4	LG3233001 запросить цену →	1 PANEL HARNESS
1-5	LF2492001 запросить цену →	1 CCD UNIT (SP) CHG
1-6	LE6351001 запросить цену →	1 CCD FLAT CABLE
1-7	LE6353001 запросить цену →	1 CCD DRIVE BELT ASSY
1-8	LE6260001 запросить цену →	1 SPONGE
1-9	087310816 запросить цену →	6 TAPTITE, CUP B M3X8
1-10	LE9255001 запросить цену →	1 SCANNER OPEN LEVER
1-11	LE6264001 запросить цену →	1 LEVER SPRING
1-12	LE6267001 запросить цену →	1 SCANNER TOP COVER ASSY
1-13	087411216 запросить цену →	4 TAPTITE, CUP B M4X12
1-14	LE8107001 запросить цену →	1 CCD PROTECTOR R del
1-15	LE8108001 запросить цену →	1 CCD PROTECTOR F del
1-18	LE9433001 запросить цену →	1 BELT HOLDING SPRING add
2	087310815 запросить цену →	1 TAPTITE, CUP B M3X8
3	LE2095001 запросить цену →	1 SCANNER OPEN SENSOR ACTUATOR

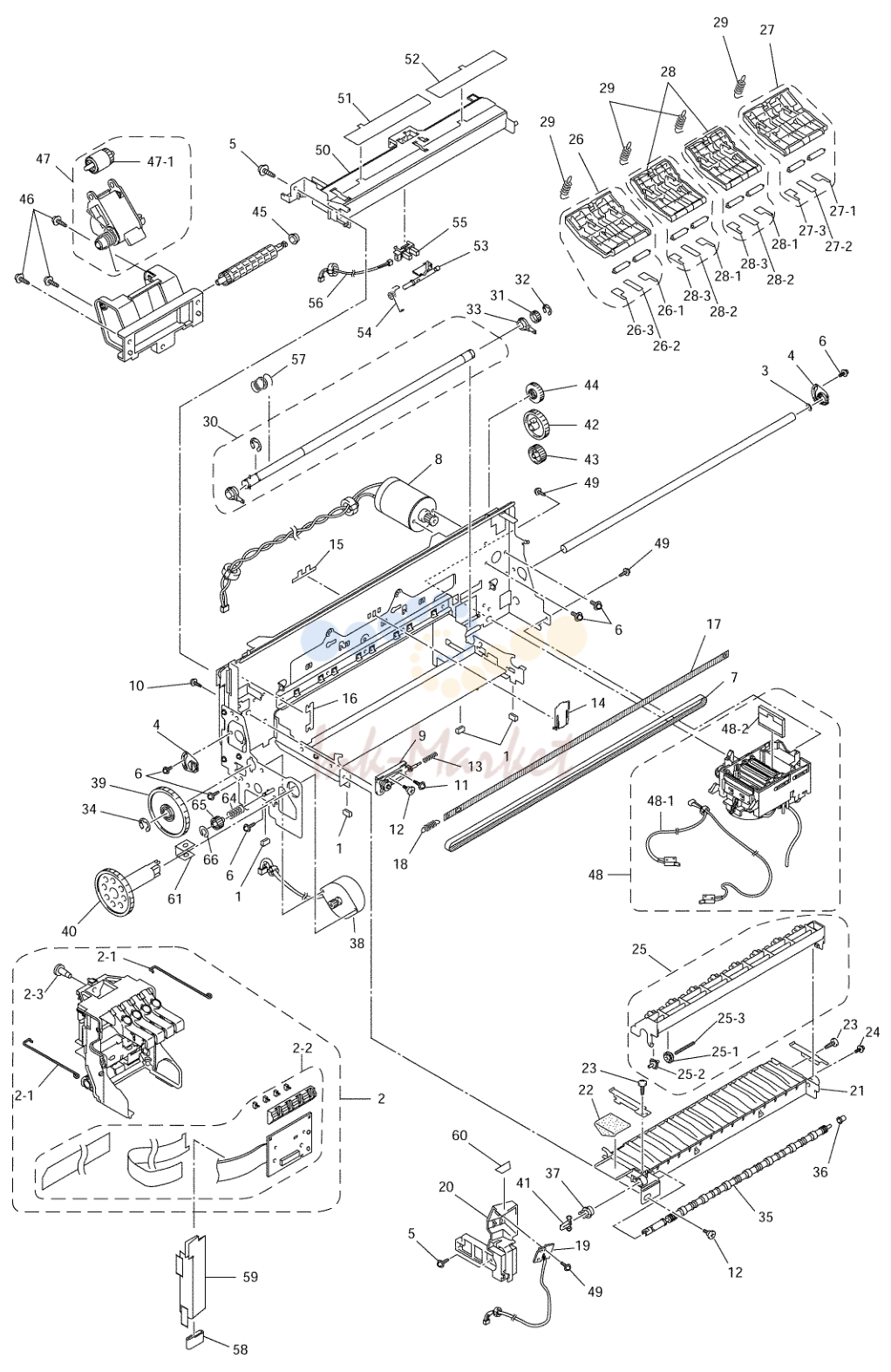

3. LIST3(ENGINE)

№	Артикул	Описание
1	LE6053001 запросить цену →	4 VIBRATION ABSORBER
2	LE6198001 запросить цену →	1 CARRIAGE ASSY
2-1	LE6062001 запросить цену →	2 HEAD CLAMP SPRING
2-2	LE6715001 запросить цену →	1 CARRIAGE PCB ASSY √
2-3	LE6911001 запросить цену →	1 STOPPER PIN add
3	LE6421001 запросить цену →	1 WAVY WASHER
4	LE6722001 запросить цену →	2 ECCENTRIC BUSHING
5	087320616 запросить цену →	2 TAPTITE, CUP S M3X6
6	0A5300605 запросить цену →	4 SCREW, PAN (S/P WASHER) M3X6
7	LE6074001 запросить цену →	1 TIMING BELT
8	LE6434001 запросить цену →	1 CARRIAGE MOTOR
9	LE6424001 запросить цену →	1 IDLE PULLEY HOLDER ASSY
10	087320616 запросить цену →	1 TAPTITE, CUP S M3X6
11	0A5300805 запросить цену →	1 SCREW, PAN (S/P WASHER) M3X8
12	UF9823001 запросить цену →	2 SHOULDER SCREW
13	LE3171001 запросить цену →	1 PULLEY SPRING
14	LE6078001 запросить цену →	1 FLAT CABLE CLAMP
15	LE6571001 запросить цену →	1 CABLE CLAMP STOPPER
16	LE6152001 запросить цену →	1 FFC CLAMP FILM
17	LE6425001 запросить цену →	1 ENCODER STRIP
18	UD6012001 запросить цену →	1 ENCODER STRIP SPRING
19	LG3124001 запросить цену →	1 INK EMPTY SENSOR PCB
20	LE6081001 запросить цену →	1 SENSOR SUPPORT
21	LE6082001 запросить цену →	1 PLATEN
22	LE6385001 запросить цену →	1 FLUSHING SPONGE
23	085271015 запросить цену →	2 TAPTITE, BIND B M2.6X10
24	085311015 запросить цену →	1 SCREW, BIND B TITE 3X10
25	LE6430001 запросить цену →	1 STAR WHEEL SUPPORT ASSY
25-1	LE6504001 запросить цену →	7 STAR WHEEL W
25-2	LE6805001 запросить цену →	8 STAR WHEEL B
25-3	LE6107001 запросить цену →	7 STAR WHEEL SPRING
26	LE6874001 запросить цену →	1 PAPER PRESSURE HOLDER L ASSY
26-1	LE6875001 запросить цену →	1 PAPER PRESSURE HOLDER FILM A
26-2	LE6876001 запросить цену →	1 PAPER PRESSURE HOLDER FILM B
26-3	LE6392001 запросить цену →	1 PAPER PRESSURE HOLDER FILM C
27	LE6877001 запросить цену →	1 PAPER PRESSURE HOLDER R ASSY
27-1	LE6875001 запросить цену →	1 PAPER PRESSURE HOLDER FILM A
27-2	LE6876001 запросить цену →	1 PAPER PRESSURE HOLDER FILM B
27-3	LE6392001 запросить цену →	1 PAPER PRESSURE HOLDER FILM C
28	LE6878001 запросить цену →	2 PAPER PRESSURE HOLDER M ASSY
28-1	LE6875001 запросить цену →	1 PAPER PRESSURE HOLDER FILM A
28-2	LE6876001 запросить цену →	1 PAPER PRESSURE HOLDER FILM B
28-3	LE6392001 запросить цену →	1 PAPER PRESSURE HOLDER FILM C
29	LE6090001 запросить цену →	4 SPRING
31	LE6093001 запросить цену →	1 PF ROLLER GEAR R
32	LE6121001 запросить цену →	1 RETAINING RING, EXTERNAL C5
33	LE6095001 запросить цену →	1 PF BUSHING R
34	LE6122001 запросить цену →	1 RETAINING RING, EXTERNAL C8
35	LE6096001 запросить цену →	1 PAPER EJECTION ROLLER ASSY
36	UU1290001 запросить цену →	1 BUSHING
37	UF9949001 запросить цену →	1 PAWLED BUSHING
38	LE6489001 запросить цену →	1 PAPER FEED MOTOR ASSY
39	LE6101001 запросить цену →	1 PF ROLLER GEAR
40	LE6103001 запросить цену →	1 PAPER EJECTION ROLLER GEAR
41	LE6104001 запросить цену →	1 PAPER EJECTION JOINT
42	UF8034001 запросить цену →	1 GEAR,
43	LE9268001 запросить цену →	1 GEAR, 25M
44	LE6109001 запросить цену →	1 GEAR, 31 MF
45	UF8105001 запросить цену →	1 BUSHING
46	087320616 запросить цену →	3 TAPTITE, CUP S M3X6
47	LE6576001 запросить цену →	1 ASF ROLLER ASSY
47-1	LE3432001 запросить цену →	1 ASF ROLLER
48	LE6002001 запросить цену →	1 PURGE UNIT ASSY √
48-1	LG3083001 запросить цену →	1 PURGE SWITCH HARNESS
48-2	LE6472001 запросить цену →	1 PURGE FOAM
49	087310815 запросить цену →	3 TAPTITE, CUP B M3X8
50	LE6134001 запросить цену →	1 PAPER CHUTE
51	LE6393001 запросить цену →	1 CHUTE FILM L
52	LE6394001 запросить цену →	1 CHUTE FILM R
53	LE3194001 запросить цену →	1 REGISTRATION SENSOR ACTUATOR
54	LE6153001 запросить цену →	1 ACTUATOR SPRING
55	LG2239001 запросить цену →	1 REGISTRATION SENSOR
56	LG3156001 запросить цену →	1 REGISTRATION SENSOR HARNESS
57	LE6356001 запросить цену →	1 PF SPRING
58	UG5569000 запросить цену →	1 FLAT CORE
59	LE6438001 запросить цену →	1 FLAT CABLE GUIDE
60		---- NOT USED
61	LE6626001 запросить цену →	1 SUPPORT SPRING
62	0A5300805 запросить цену →	2 SCREW, PAN (S/P WASHER) M3X6
63	LE6863001 запросить цену →	1 CHUTE FILM add
64	LE6376001 запросить цену →	1 IDLE GEAR SPRING add
65	LE6857001 запросить цену →	1 IDOL GEAR add
66	LE6858001 запросить цену →	1 POLYSLIDER WASHER add

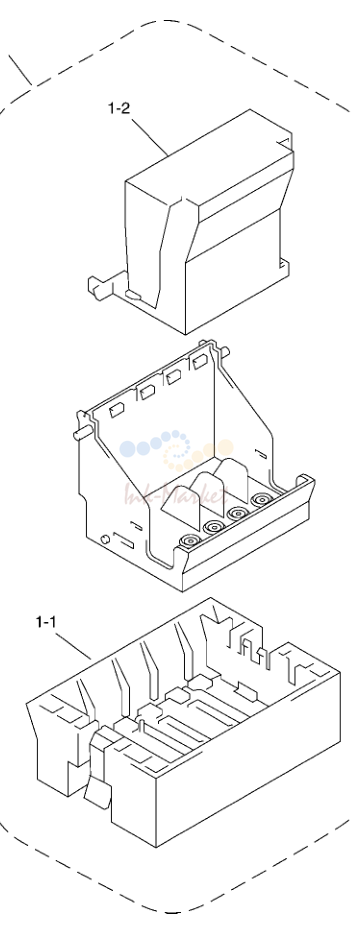

4. LIST4(HEAD UNIT)

№	Артикул	Описание
1	LK0935001 ✓ в наличии	1 PRINT HEAD UNIT(SP) √ CHG
1-1	LK0516001 запросить цену →	1 HEAD NOZZLE SEAL 2(SP) √
1-2	LK0536001 запросить цену →	1 HEAD FILTER SEAL(SP) √

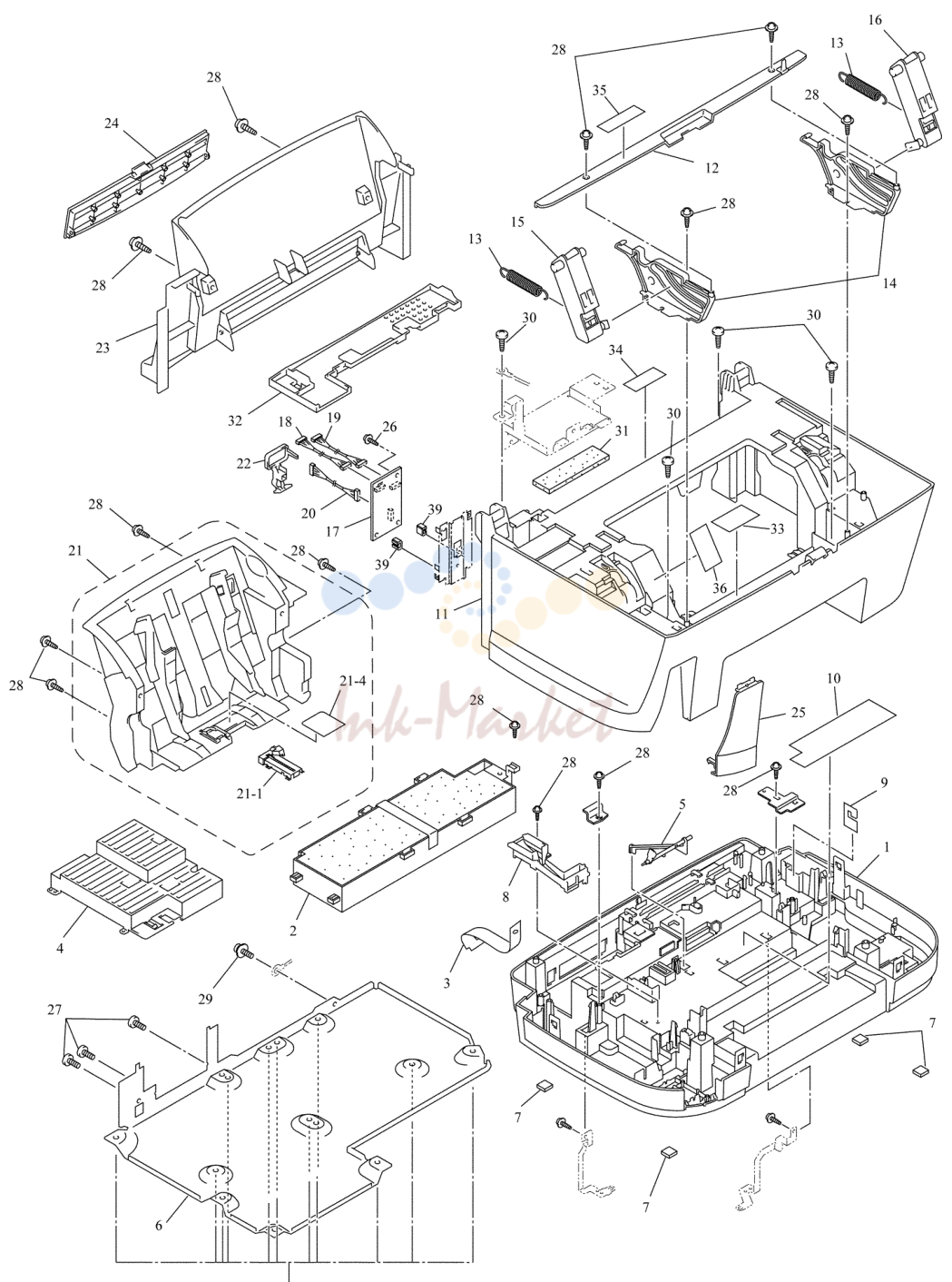

5. LIST5(COVER)

№	Артикул	Описание
1	LE6441001 запросить цену →	1 LOWER COVER, GRAY(1495)
2	LE6272001 запросить цену →	1 INK ABSORBER BOX ASSY
3	LE6475001 запросить цену →	1 SHIELD FILM
4	LE6156001 запросить цену →	1 ENCLOSURE COVER
5	LE6278001 запросить цену →	1 PAPER WIDTH SENSOR ACTUATOR
6	LE6277001 запросить цену →	1 BOTTOM PLATE
7	UD4019001 запросить цену →	4 RUBBER FOOT
8	LE6550001 запросить цену →	1 FLUSHING GUTTER ASSY
9	LE6581001 запросить цену →	1 HARNESS FILM
10	LE6573001 запросить цену →	1 INK FORM FB
11	LE6280001 запросить цену →	1 MAIN COVER
12	LE6331001 запросить цену →	1 EDGE COVER
13	LE6282001 запросить цену →	2 SCANNER LINK SPRING
14	LE6283001 запросить цену →	2 SCANNER LINK GUIDE
15	LE6284001 запросить цену →	1 SCANNER LINK L
16	LE6285001 запросить цену →	1 SCANNER LINK R
17	LG3223001 запросить цену →	1 RELAY PCB ASSY √
18	LG3227001 запросить цену →	1 RELAY HARNESS 1(12PIN)
19	LG3228001 запросить цену →	1 RELAY HARNESS 2(11PIN)
20	LG3229001 запросить цену →	1 RELAY HARNESS 3(9PIN)
21	LE6286001 запросить цену →	1 AUTO SHEET FEEDER ASSY
21-1	LE6903001 запросить цену →	1 SEPARATION PAD ASSY chg
21-2	LE3255001 запросить цену →	1 PAD HOLDER del
21-3	LE3434001 запросить цену →	1 CAP del
21-4	LE6442001 запросить цену →	1 AUTO SHEET FEEDER FILM
21-5	LE6618001 запросить цену →	1 RUBBER del
21-6	LE6908001 запросить цену →	1 GUIDE CAP del
22	LE6457001 запросить цену →	1 RELAY PCB COVER
23	LE6289001 запросить цену →	1 REAR COVER, GRAY(1495)
24	LE3282001 запросить цену →	1 JAM CLEAR COVER, GRAY(1495)
25	LE6290001 запросить цену →	1 MEDIA COVER, GRAY(1495)
26	087320615 запросить цену →	2 SCREW, CUP S TITE 3X6
27	002300616 запросить цену →	3 SCREW, PAN M3X6
28	087311216 запросить цену →	25 TAPTITE, CUP B M3X12
29	UF6559001 запросить цену →	1 SCREW, PAN (WASHER) M4X8DB
30	085411616 запросить цену →	4 TAPTITE, BIND B M4X16
31	LE6357001 запросить цену →	1 SPONGE FFC
32	LE6491001 запросить цену →	1 INNER COVER
33	LE6160001 запросить цену →	1 INK REPLACE INSTRUCTION LABEL
34	LE6525001 запросить цену →	1 JAM MARK LABEL
35	LE6649001 запросить цену →	1 CONSUMABLES LABEL
36	LE6861001 запросить цену →	1 INK SET INSTRUCTION LABEL
39	LE6910001 запросить цену →	1 RELAY PCB STOPPER

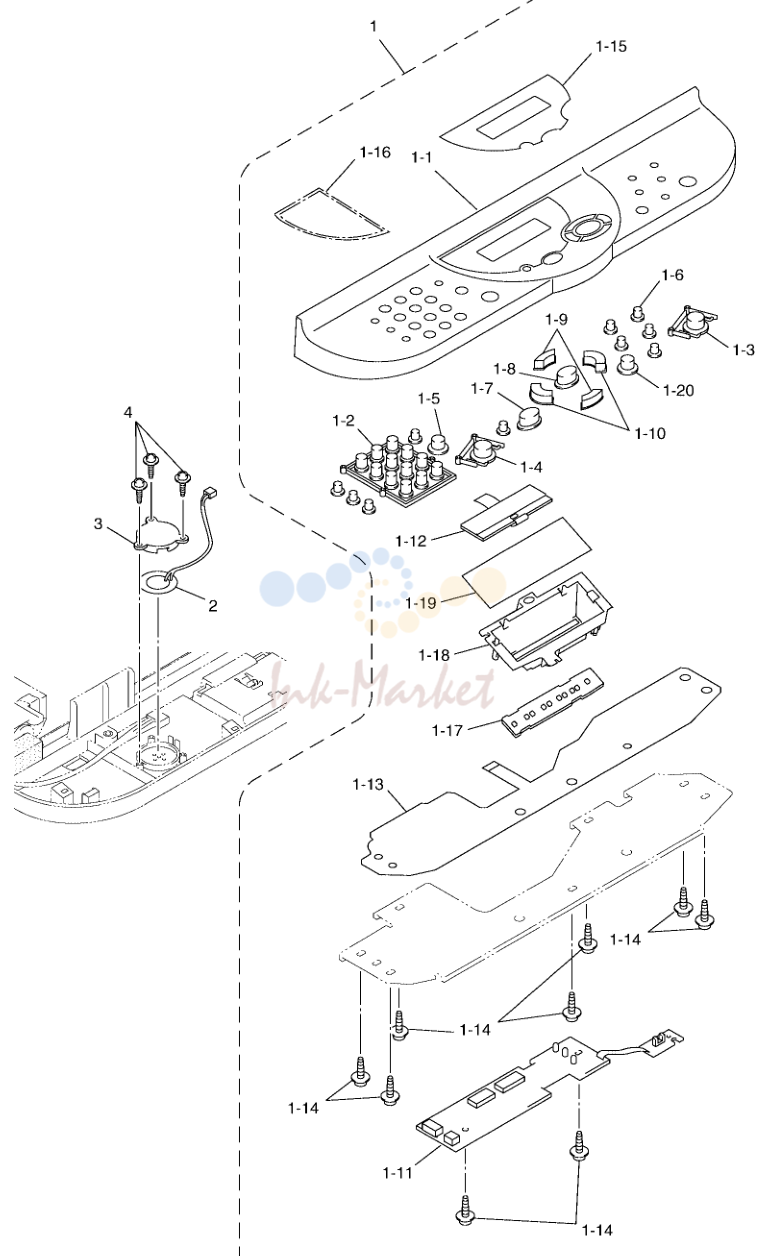

6. LIST6(PANEL)

№	Артикул	Описание
1	LE6377001 запросить цену →	1 CONTROL PANEL ASSY, MFC590 FOR GER √
1	LE6380001 запросить цену →	1 CONTROL PANEL ASSY, MFC590 FOR √
1	LE6382001 запросить цену →	1 CONTROL PANEL ASSY, MFC590 FOR FRA √
1	LE6731001 запросить цену →	1 CONTROL PANEL ASSY, MFC590 FOR NLD √
1	LE6739001 запросить цену →	1 CONTROL PANEL ASSY, MFC590 FOR DEN/NOR √
1	LE6745001 запросить цену →	1 CONTROL PANEL ASSY, MFC590 FOR SPA √
1	LE6750001 запросить цену →	1 CONTROL PANEL ASSY, MFC590 FOR ITA √
1-1	LE6378001 запросить цену →	1 CONTROL PANEL, MFC590 FOR GER
1-1	LE6381001 запросить цену →	1 CONTROL PANEL, MFC590 FOR UK/BEL/CHE/IRE/GNR
1-1	LE6383001 запросить цену →	1 CONTROL PANEL, MFC590 FOR FRA
1-1	LE6732001 запросить цену →	1 CONTROL PANEL, MFC590 FOR NLD
1-1	LE6740001 запросить цену →	1 CONTROL PANEL, MFC590 FOR DEN/NOR
1-1	LE6746001 запросить цену →	1 CONTROL PANEL, MFC590 FOR SPA
1-1	LE6751001 запросить цену →	1 CONTROL PANEL, MFC590 FOR ITA
1-2	LE3431001 запросить цену →	1 KEY, TEN, GRAY(1495)
1-3	LE9228001 запросить цену →	1 KEY, COLOR COPY, GREEN(5159)
1-4	LE9228003 запросить цену →	1 KEY, BLACK FAX START, GRAY(1496)
1-5	LE6171005 запросить цену →	1 KEY, COLOR FAX START, GRAY(1496)
1-6	LE3295001 запросить цену →	10 KEY, CYLINDER 6, GRAY(1495)
1-7	LE6170002 запросить цену →	1 KEY, STOP, PINK(2205)
1-8	LE6350001 запросить цену →	1 KEY, MENU FOR GER
1-8	LE6079001 запросить цену →	1 KEY, MENU FOR
1-9	LE6168001 запросить цену →	2 KEY, CURSOR L, PURPLE(6255)
1-10	LE6169001 запросить цену →	2 KEY, CURSOR S, PURPLE(6255)
1-11	LG3665001 запросить цену →	1 CONTROL PANEL PCB ASSY, MFC590
1-12	LG3393001 запросить цену →	1 LCD
1-13	LG5639001 запросить цену →	1 FPC KEY CHG
1-14	087310615 запросить цену →	9 TAPTITE, CUP B M3X6
1-15	LE6379001 запросить цену →	1 LCD SHEET √
1-16		---- NOT USED
1-17	LG3682001 запросить цену →	1 BACK LIGHT PCB ASSY
1-18	LE6628001 запросить цену →	1 BACK LIGHT HOLDER
1-19	LE6629001 запросить цену →	1 BACK LIGHT FILM
1-20	LE6171003 запросить цену →	1 KEY, BLACK COPY, PURPLE(6255)
2	LG3221001 запросить цену →	1 PIEZO RINGER ASSY
3	LE6172001 запросить цену →	1 PIEZO RINGER CAP
4	087310815 запросить цену →	3 TAPTITE, CUP B M3X8

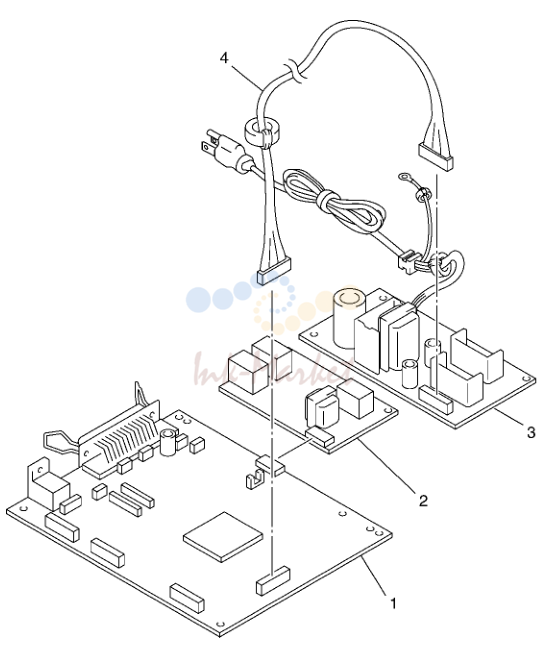

7. LIST7(PCB)

№	Артикул	Описание
1	LG4253021 запросить цену →	1 MAIN PCB ASSY
2	LG4207004 запросить цену →	1 NCU PCB ASSY
3	LG3666001 запросить цену →	1 POWER SUPPLY PCB ASSY
4	LG3154001 запросить цену →	1 POWER SUPPLY HARNESS

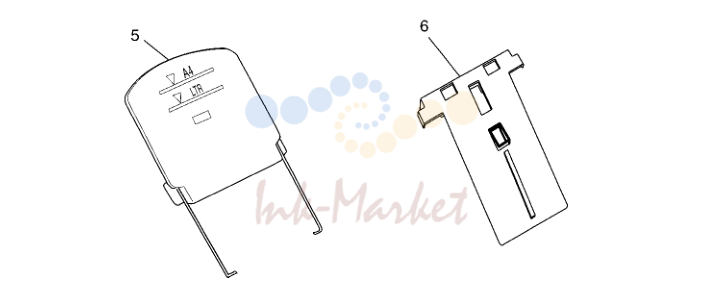

8. LIST8(ACCESSORIES)

№	Артикул	Описание
1	UG3625001 запросить цену →	1 TELEPHONE LINE CORD FOR GER
1	UG3626001 запросить цену →	1 TELEPHONE LINE CORD FOR UK
1	UG3627001 запросить цену →	1 TELEPHONE LINE CORD FOR FRA
1	UG1575001 запросить цену →	1 TELEPHONE LINE CORD FOR BEL
1	LG3077001 запросить цену →	1 TELEPHONE LINE CORD FOR NLD/IRE/SPA/GNR
1	UG3469000 запросить цену →	1 TELEPHONE LINE CORD FOR CHE
1	UG3633001 запросить цену →	1 TELEPHONE LINE CORD FOR DEN CHG
1	LG4566001 запросить цену →	1 TELEPHONE PLUG FOR DEN DEL
1	UG4205001 запросить цену →	1 TELEPHONE LINE CORD FOR AUS
1	UG3634001 запросить цену →	1 TELEPHONE LINE CORD FOR ITA
1	UG3629001 запросить цену →	1 TELEPHONE LINE CORD FOR NOR (NORWAY)
1	UG3635001 запросить цену →	1 TELEPHONE LINE CORD FOR NOR (SWEDEN)
1	UG3632001 запросить цену →	1 TELEPHONE LINE CORD FOR NOR (FINLAND)
2	LE0019001 запросить цену →	1 FERRITE CORE BAG ASSY FOR
3	LE6398001 запросить цену →	1 PAPER EJECT TRAY ASSY, GRAY(1495)
4	LE6632001 запросить цену →	1 CD-ROM ASSY<GERMAN/ENGLISH/FRENCH>,
4	LE6708001 запросить цену →	1 CD-ROM ASSY<DUTCH/FRENCH/ITALIAN/SPANISH>,
4	LE6711001 запросить цену →	1 CD-ROM ASSY
5	LE6822001 запросить цену →	1 TRAY EXTENSION
6	LE6807001 запросить цену →	1 SP ATTACHMENT BAG ASSY
3		WARRANTY CARDS, LICENSE AGREEMENT SHEET,
2		WARRANTY CARDS, LICENSE AGREEMENT SHEET,
2		WARRANTY CARDS, LICENSE AGREEMENT SHEET,
