Brother MFC-580 — каталог запчастей со схемами

Содержание

1. LIST1 (SCANNER)
2. LIST2(ENGINE)
3. LIST3(HEAD UNIT)
4. LIST4(COVER)
5. LIST5(CONTROL PANEL)
6. LIST6(PCB)
7. LIST7(ACCESSORIES)

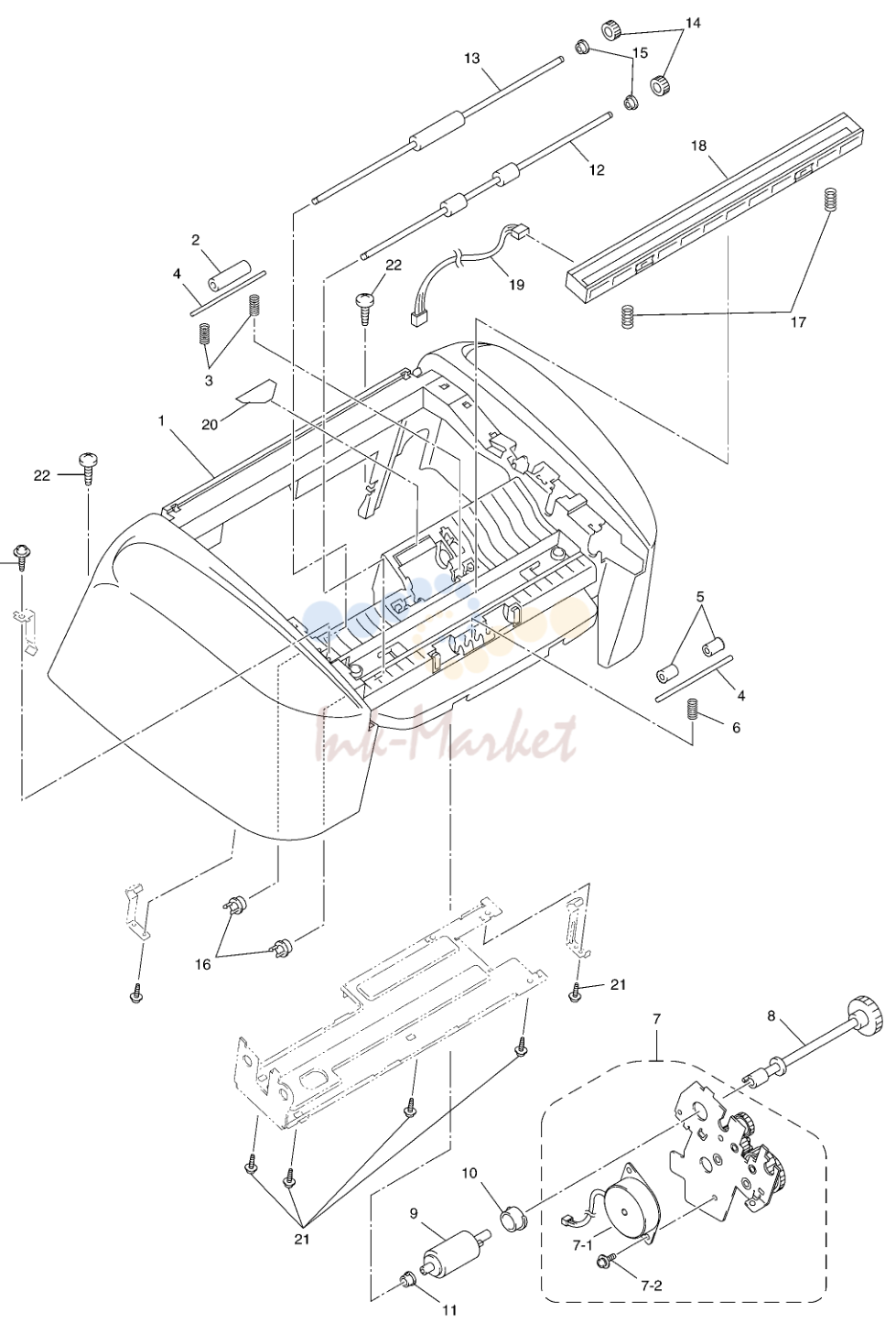

1. LIST1 (SCANNER)

№	Артикул	Описание
1	LE6124001 запросить цену →	1 UPPER COVER, GRAY(1495)
2	UU0021001 запросить цену →	1 PRESSURE ROLLER
3	LE2472001 запросить цену →	2 PRESSURE ROLLER SPRING
4	LE2471001 запросить цену →	2 PRESSURE ROLLER SHAFT
5	UL6244002 ✓ в наличии	2 PINCH ROLLER
6	LE6126001 запросить цену →	1 PINCH ROLLER SPRING
7	LE6127001 запросить цену →	1 SCANNER DRIVE UNIT
7-1	LE6130001 запросить цену →	1 SCANNER MOTOR
7-2	0A4300605 запросить цену →	1 SCREW, PAN (S/P WASHER) M3X6
8	UU7030001 ✓ в наличии	1 SEPARATION ROLLER GEAR
9	UU7031001 ✓ в наличии	1 SEPARATION ROLLER
10	LE6325001 запросить цену →	1 BUSHING
11	LE6326001 запросить цену →	1 BUSHING
12	LE6301001 запросить цену →	1 DOCUMENT EJECTION ROLLER
13	LE6302001 запросить цену →	1 DOCUMENT FEED ROLLER
14	UU7039001 запросить цену →	2 GEAR
15	UF8105001 запросить цену →	2 CONDUCTIVE BUSHING
16	UF0026001 запросить цену →	2 PAWLED PLASTIC BUSHING
17	UU2028001 запросить цену →	2 CIS SPRING
18	LG3117001 запросить цену →	1 CIS UNIT, COLOR
19	LG3118001 запросить цену →	1 CIS HARNESS
20	LE6479001 запросить цену →	1 SEPARATION ROLLER FILM
21	087311016 запросить цену →	6 TAPTITE, CUP B M3X10
22	085411216 запросить цену →	2 TAPTITE, BIND B M4X12

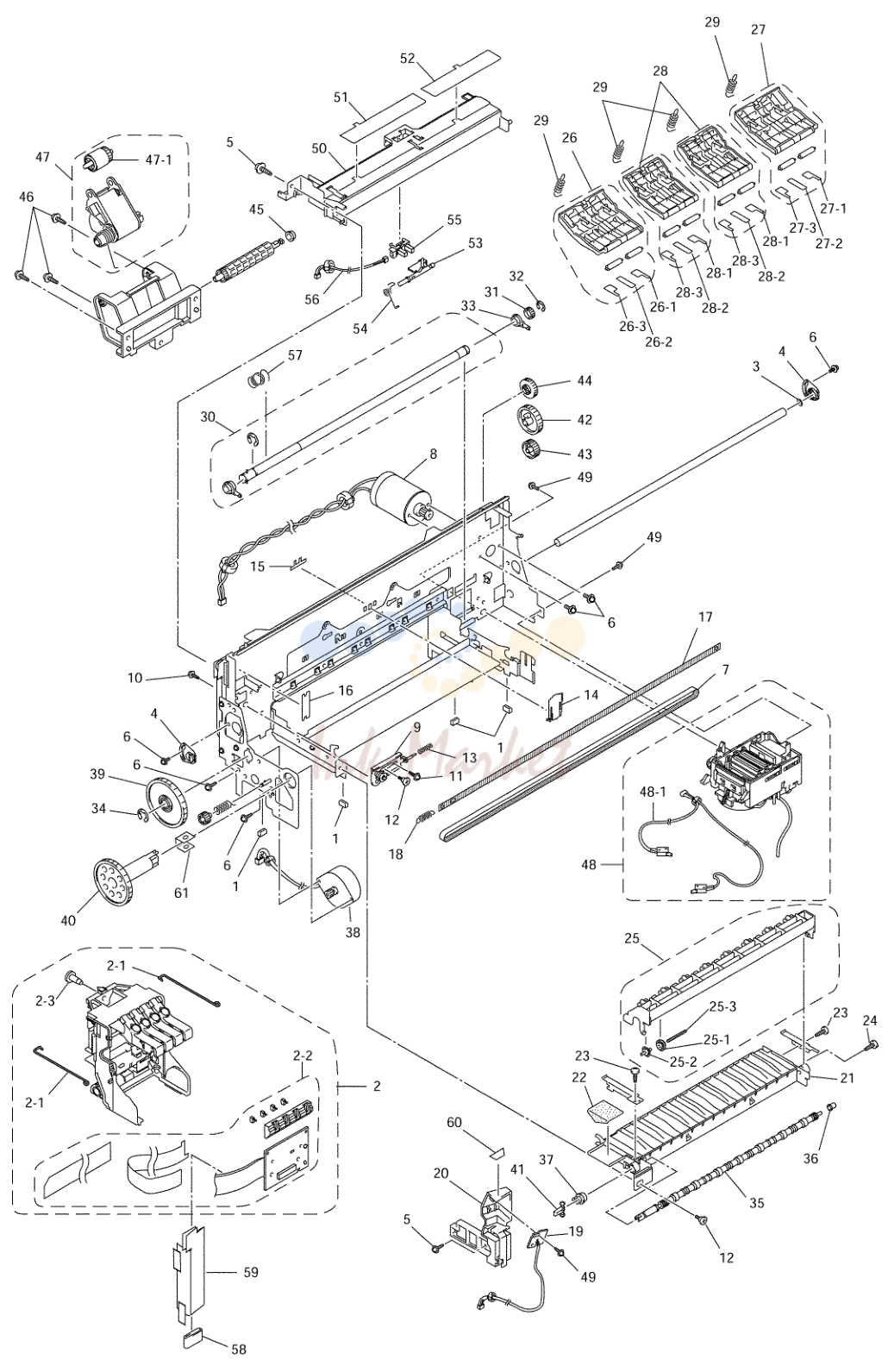

2. LIST2(ENGINE)

№	Артикул	Описание
1	LE6053001 запросить цену →	4 RUBBER BUSH
2	LE6198001 запросить цену →	1 CARRIAGE ASSY
2-1	LE6062001 запросить цену →	2 HEAD CLAMP SPRING
2-2	LE6715001 запросить цену →	1 CARRIAGE PCB ASSY
2-3	LE6911001 запросить цену →	1 STOPPER PIN added
3	LE6421001 запросить цену →	1 WAVY WASHER
4	LE6722001 запросить цену →	2 ECCENTRIC BUSHING
5	087320616 запросить цену →	2 TAPTITE, CUP S M3X6
6	0A5300605 запросить цену →	4 SCREW, PAN (S/P WASHER) M3X6
7	LE6074001 запросить цену →	1 TIMING BELT
8	LE6434001 запросить цену →	1 CARRIAGE MOTOR
9	LE6424001 запросить цену →	1 IDLE PULLEY HOLDER ASSY
10	087320616 запросить цену →	1 TAPTITE, CUP S M3X6
11	0A5300805 запросить цену →	1 SCREW, PAN (S/P WASHER) M3X8
12	UF9823001 запросить цену →	2 SHOULDER SCREW
13	LE3171001 запросить цену →	1 PULLEY SPRING
14	LE6078001 запросить цену →	1 FLAT CABLE CLAMP
15	LE6571001 запросить цену →	1 CABLE CLAMP STOPPER FILM
16	LE6152001 запросить цену →	1 FFC CLAMP FILM
17	LE6425001 запросить цену →	1 ENCODER STRIP
18	UD6012001 запросить цену →	1 ENCODER STRIP SPRING
19	LG3124001 запросить цену →	1 INK EMPTY SENSOR PCB
20	LE6081001 запросить цену →	1 SENSOR SUPPORT
21	LE6082001 запросить цену →	1 PLATEN
22	LE6385001 запросить цену →	1 FLUSHING SPONGE
23	085271015 запросить цену →	2 TAPTITE, BIND B M2.6X10
24	085311015 запросить цену →	1 SCREW, BIND B TITE 3X10
25	LE6430001 запросить цену →	1 STAR WHEEL SUPPORT ASSY
25-1	LE6504001 запросить цену →	7 STAR WHEEL W
25-2	LE6805001 запросить цену →	8 STAR WHEEL B
25-3	LE6107001 запросить цену →	7 STAR WHEEL SPRING
26	LE6874001 запросить цену →	1 PRESSURE ROLLER HOLDER L ASSY
26-1	LE6875001 запросить цену →	1 PRESSURE HOLDER FILM A
26-2	LE6876001 запросить цену →	1 PRESSURE HOLDER FILM B
26-3	LE6392001 запросить цену →	1 PRESSURE HOLDER FILM C
27	LE6877001 запросить цену →	1 PRESSURE ROLLER HOLDER R ASSY
27-1	LE6875001 запросить цену →	1 PRESSURE HOLDER FILM A
27-2	LE6876001 запросить цену →	1 PRESSURE HOLDER FILM B
27-3	LE6392001 запросить цену →	1 PRESSURE HOLDER FILM C
28	LE6878001 запросить цену →	2 PRESSURE ROLLER HOLDER ASSY
28-1	LE6875001 запросить цену →	1 PRESSURE HOLDER FILM A
28-2	LE6876001 запросить цену →	1 PRESSURE HOLDER FILM B
28-3	LE6392001 запросить цену →	1 PRESSURE HOLDER FILM C
29	LE6090001 запросить цену →	4 PRESSURE ROLLER SPRING
31	LE6093001 запросить цену →	1 PF ROLLER GEAR R
32	LE6121001 запросить цену →	1 RETAINING RING, EXTERNAL C5
33	LE6095001 запросить цену →	1 PF BUSHING R
34	LE6122001 запросить цену →	1 RETAINING RING, EXTERNAL C8
35	LE6096001 запросить цену →	1 PAPER EJECTION ROLLER ASSY
36	UU1290001 запросить цену →	1 CONDUCTIVE BUSHING
37	UF9949001 запросить цену →	1 EJECTION ROLLER BUSHING
38	LE6489001 запросить цену →	1 PAPER FEED MOTOR ASSY
39	LE6101001 запросить цену →	1 PF ROLLER GEAR
40	LE6103001 запросить цену →	1 PAPER EJECTION ROLLER GEAR
41	LE6104001 запросить цену →	1 JOINT
42	UF8034001 запросить цену →	1 GEAR,39
43	LE9268001 запросить цену →	1 GEAR, 25M
44	LE6109001 запросить цену →	1 GEAR, 31 MF
45	UF8105001 запросить цену →	1 CONDUCTIVE BUSHING
46	087320616 запросить цену →	3 TAPTITE, CUP S M3X6
47	LE6576001 запросить цену →	1 GEAR HOLDER ASSY
47-1	LE3432001 запросить цену →	1 ASF ROLLER
48	LE6002001 запросить цену →	1 PURGE UNIT ASSY
48-1	LG3083001 запросить цену →	1 PURGE SWITCH ASSY
48-2	LE6472001 запросить цену →	1 PURGE FOAM
49	087310815 запросить цену →	3 TAPTITE, CUP B M3X8
50	LE6134001 запросить цену →	1 PAPER CHUTE
51	LE6393001 запросить цену →	1 CHUTE FILM L
52	LE6394001 запросить цену →	1 CHUTE FILM R
54	LE6153001 запросить цену →	1 TORSION SPRING 7.2X140
55	LG2239001 запросить цену →	1 REGISTRATION SENSOR
56	LG3156001 запросить цену →	1 REGISTRATION SENSOR HARNESS
57	LE6356001 запросить цену →	1 PF SPRING
58	UG5577000 запросить цену →	1 FLAT CORE
59	LE6438001 запросить цену →	1 FLAT CABLE GUIDE
60	LE6440001 запросить цену →	1 INK EMPTY SENSOR LIGHT BLOCK FILM
61	LE6626001 запросить цену →	1 SUPPORT SPRING
62	0A5300805 запросить цену →	2 SCREW, PAN (S/P WASHER) M3X6
63	LE6863001 запросить цену →	1 CHUTE FILM <addition>
64	LE6376001 запросить цену →	1 IDLE GEAR SPRING <addition>
65	LE6857001 запросить цену →	1 IDOL GEAR <addition>
66	LE6858001 запросить цену →	1 POLYSLIDER WASHER <addition>

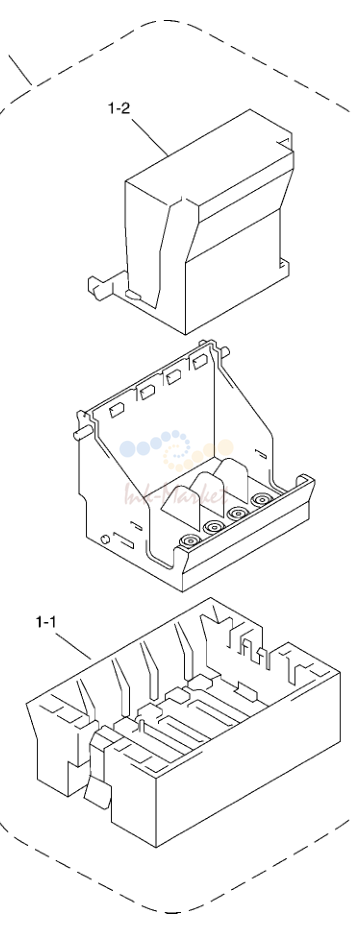

3. LIST3(HEAD UNIT)

№	Артикул	Описание
1	LK0935001 ✓ в наличии	1 PRINT HEAD (SP) √ CHG
1-1	LK0516001 запросить цену →	1 NOZZLE PROTECTOR SEALS(SP) √
1-2	LK0536001 запросить цену →	1 HEAD FILTER SEALS(SP) √

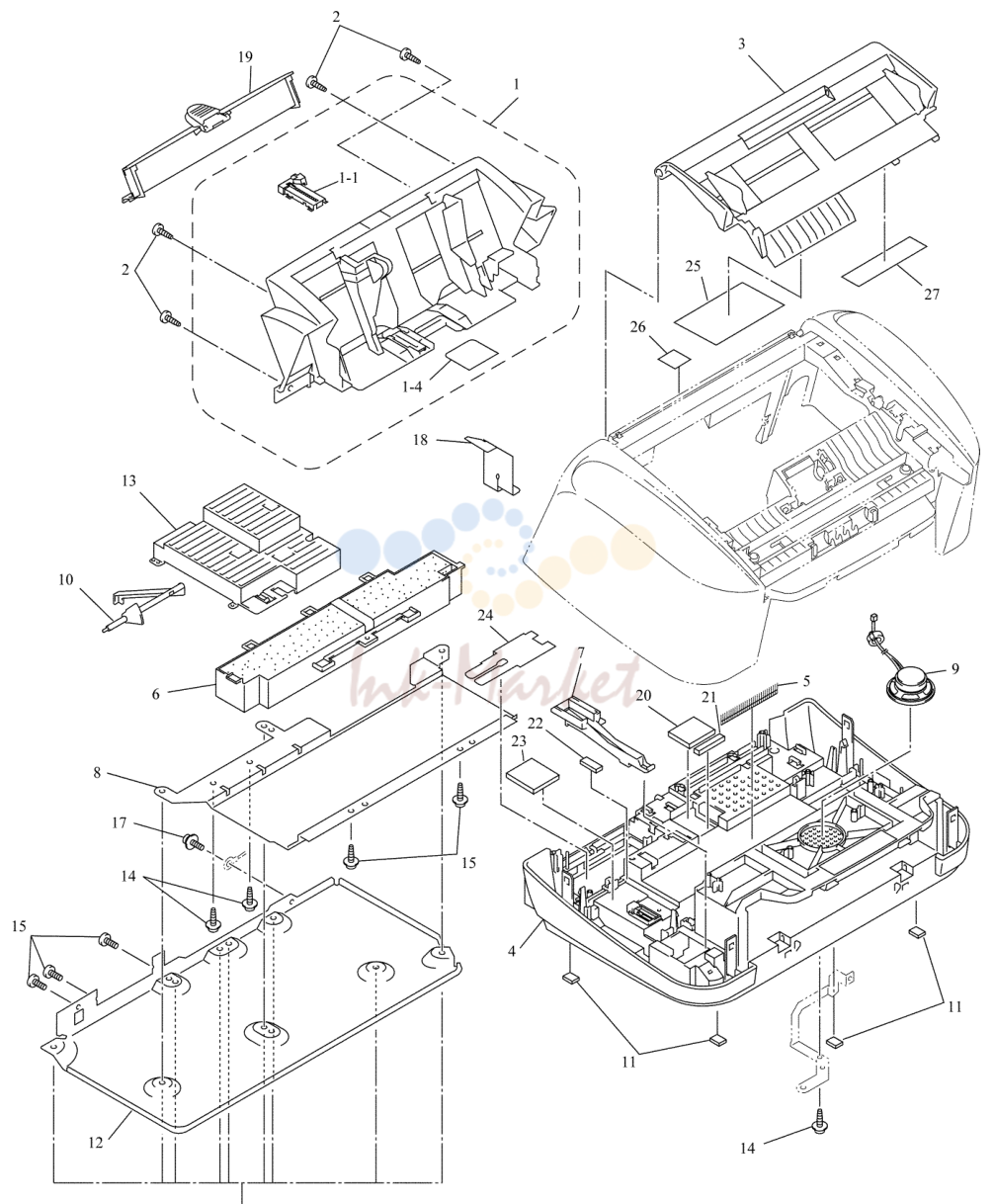

4. LIST4(COVER)

№	Артикул	Описание
1	LE6135001 запросить цену →	1 ACF ASSY, GRAY(1495)
1-1	LE6903001 запросить цену →	1 SEPARATION PAD ASSY chg
1-2	LE3255001 запросить цену →	1 SEPARATION PAD HOLDER del
1-3	LE3434001 запросить цену →	1 HOLDER CAP del
1-4	LE6442001 запросить цену →	1 ACF FILM
1-5	LE6908001 запросить цену →	1 GUIDE CAP del
2	085411216 запросить цену →	4 TAPTITE, BIND B M4X12
3	LE6143001 запросить цену →	1 TOP COVER ASSY, GRAY(1495)
4	LE6671001 запросить цену →	1 LOWER COVER
5	LE6568001 запросить цену →	1 ANTI-STATIC BRUSH
6	LE6148001 запросить цену →	1 INK ABSORBER BOX ASSY
7	LE6463001 запросить цену →	1 FLUSHING BOX ASSY
8	LE6322001 запросить цену →	1 BOTTOM SHIELD PLATE
9		---- NOT USED
10	LE6154001 запросить цену →	1 PAPER WIDTH SENSOR ACTUATOR
11	LE6185001 запросить цену →	4 RUBBER FOOT
12	LE6824001 запросить цену →	1 BOTTOM PLATE
13	LE6156001 запросить цену →	1 ENCLOSURE COVER
14	087320516 запросить цену →	3 TAPTITE, CUP S M3X5
15	002300616 запросить цену →	3 SCREW, PAN M3X6
16	087311216 запросить цену →	11 TAPTITE, CUP B M3X12
17	UF6559001 запросить цену →	1 SCREW, PAN (WASHER) M4X8DB
18	LE6813001 запросить цену →	1 FENCE FILM
19	LE6142001 запросить цену →	1 JAM CLEAR COVER
20	LE6553001 запросить цену →	1 INK FENCE A
21	LE6554001 запросить цену →	1 INK FENCE B
22	LE6555001 запросить цену →	1 INK FENCE C
23	LE6556001 запросить цену →	1 INK FENCE D
24	LE6557001 запросить цену →	1 PCB COVER SHEET
25	LE6160001 запросить цену →	1 INK REPLACEMENT INSTRUCTION LABEL
26	LE6525001 запросить цену →	1 JAM MARK LABEL
27	LE6649001 запросить цену →	1 CONSUMABLE LABEL

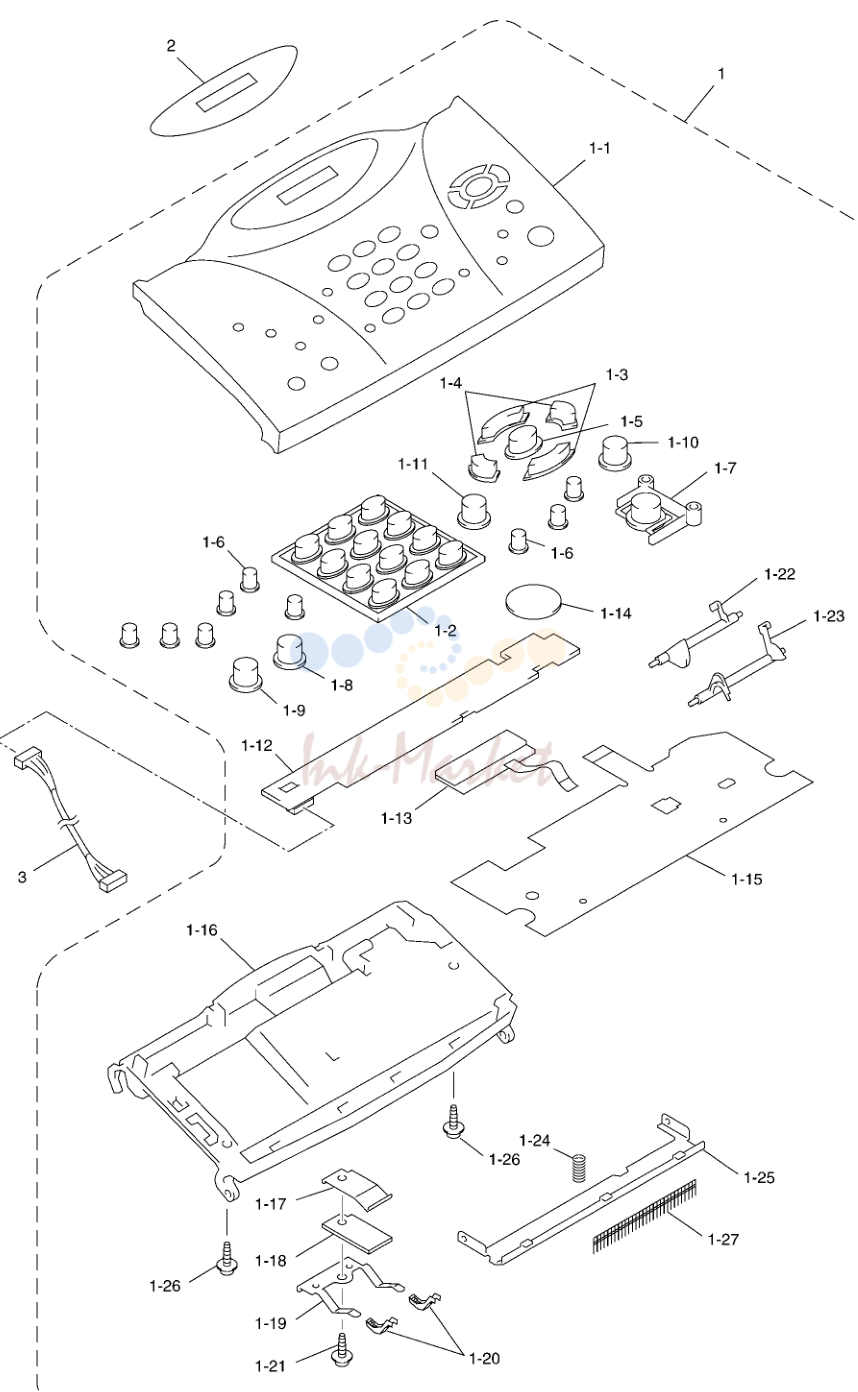

5. LIST5(CONTROL PANEL)

№	Артикул	Описание
1	LE6346001 запросить цену →	1 CONTROL PANEL ASSY, MFC580 FOR GER/AUS
1	LE6338001 запросить цену →	1 CONTROL PANEL ASSY, MFC580 FOR
1	LE6348001 запросить цену →	1 CONTROL PANEL ASSY, MFC580 FOR FRA
1	LE6781001 запросить цену →	1 CONTROL PANEL ASSY, MFC580 FOR NLD
1	LE6788001 запросить цену →	1 CONTROL PANEL ASSY, MFC580 FOR DEN/NOR
1	LE6793001 запросить цену →	1 CONTROL PANEL ASSY, MFC580 FOR SPA
1	LE6797001 запросить цену →	1 CONTROL PANEL ASSY, MFC580 FOR ITA
1-1	LE6347001 запросить цену →	1 CONTROL PANEL, MFC580 FOR GER/AUS
1-1	LE6339001 запросить цену →	1 CONTROL PANEL, MFC580 FOR UK
1-1	LE6349001 запросить цену →	1 CONTROL PANEL, MFC580 FOR FRA
1-1	LE6782001 запросить цену →	1 CONTROL PANEL, MFC580 FOR NLD
1-1	LE6789001 запросить цену →	1 CONTROL PANEL, MFC580 FOR DEN/NOR
1-1	LE6794001 запросить цену →	1 CONTROL PANEL, MFC580 FOR SPA
1-1	LE6798001 запросить цену →	1 CONTROL PANEL, MFC580 FOR ITA
1-2	LE4073003 запросить цену →	1 KEY, TEN, GRAY(1495)
1-3	LE6168001 запросить цену →	2 KEY, CURSOR L, PURPLE(6255)
1-4	LE6169001 запросить цену →	2 KEY, CURSOR S, PURPLE(6255)
1-5	LE6350001 запросить цену →	1 KEY, MENU, MFC580 FOR GER/AUS
1-5	LE6079001 запросить цену →	1 KEY, MENU, MFC580 FOR
1-6	LE3295001 запросить цену →	9 KEY, CYLINDER 6, GRAY(1495), MFC580 FOR GER
1-7	LE9228003 запросить цену →	1 KEY, BLACK FAX START, GRAY(1496)
1-8	LE6171005 запросить цену →	1 KEY, BLACK COPY, GRAY(1496)
1-9	LE6171002 запросить цену →	1 KEY, COLOR COPY, GREEN(5159)
1-10	LE6171003 запросить цену →	1 KEY, COLOR FAX START, PURPLE(6255)
1-11	LE6171004 запросить цену →	1 KEY, STOP, PINK(2205)
1-12	LG3127001 запросить цену →	1 CONTROL PANEL PCB ASSY, MFC580
1-13	LG2567001 запросить цену →	1 LCD
1-14	UG3803000 запросить цену →	1 PIEZO RINGER
1-15	LG3258001 запросить цену →	1 FPC KEY
1-16	LE6174001 запросить цену →	1 PANEL REAR COVER
1-17	LE3330001 запросить цену →	1 ADF SPRING PLATE B
1-18	LE3299001 запросить цену →	1 SEPARATION RUBBER
1-19	LE3300001 запросить цену →	1 ADF SPRING PLATE A
1-20	LE3323001 запросить цену →	2 ADF GUIDE CAP
1-21	UF5034001 запросить цену →	1 TAPTITE, B 3X6
1-22	LE6176001 запросить цену →	1 DOCUMENT FRONT SENSOR ACTUATOR
1-23	LE6177001 запросить цену →	1 DOCUMENT REAR SENSOR ACTUATOR
1-24	UU2057001 запросить цену →	1 DOCUMENT PRESSURE BAR SPRING
1-25	LE6652001 запросить цену →	1 DOCUMENT PRESSURE BAR
1-26	087310815 запросить цену →	2 TAPTITE, CUP B M3X8
1-27	LE1071001 запросить цену →	1 ANTI-STATIC BRUSH
2	LE6340001 запросить цену →	1 LCD SHEET, MFC580
3	LG3135001 запросить цену →	1 PANEL-MAIN HARNESS

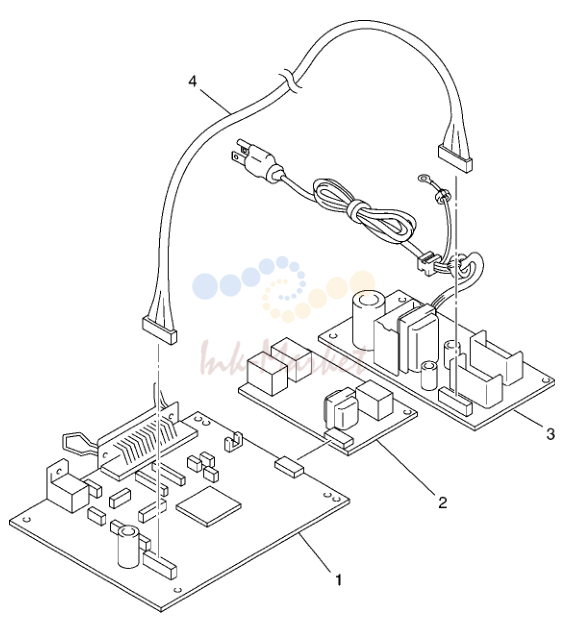

6. LIST6(PCB)

№	Артикул	Описание
1	LG3577021 запросить цену →	1 MAIN PCB ASSY, MFC580
2	LG4207004 запросить цену →	1 NCU PCB ASSY, MFC580
3	LG3666001 запросить цену →	1 POWER SUPPLY PCB ASSY
4	LG3154001 запросить цену →	1 POWER SUPPLY HARNESS

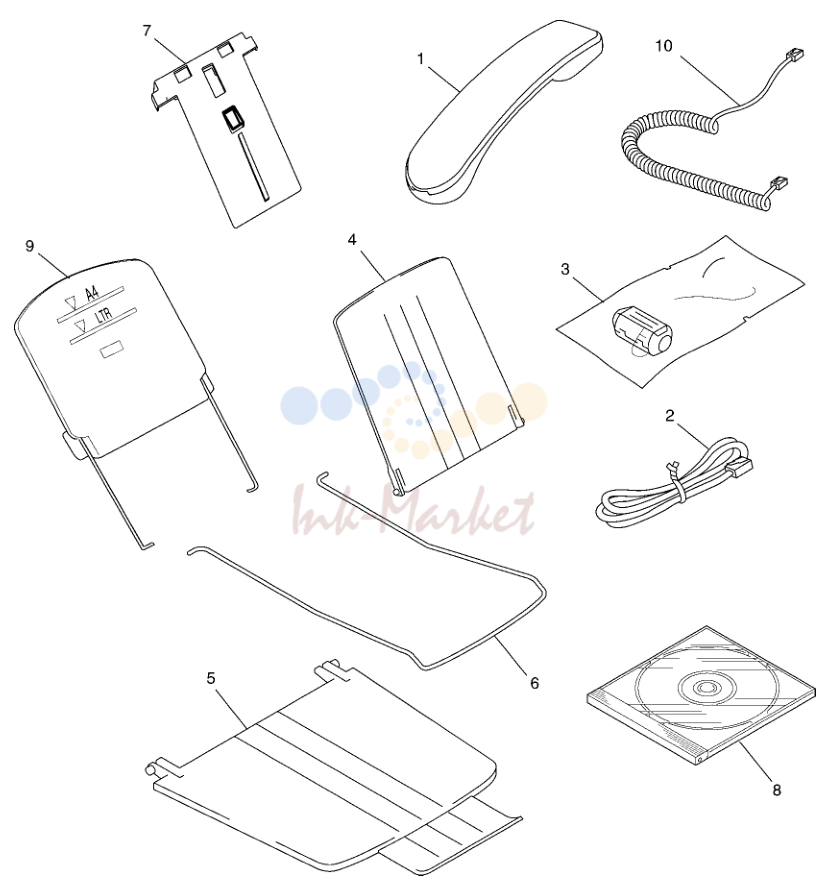

7. LIST7(ACCESSORIES)

№	Артикул	Описание
1		---- NOT USED
2	UG3625001 запросить цену →	1 TELEPHONE LINE CORD FOR GER
2	UG3626001 запросить цену →	1 TELEPHONE LINE CORD FOR UK
2	UG3627001 запросить цену →	1 TELEPHONE LINE CORD FOR FRA
2	UG1575001 запросить цену →	1 TELEPHONE LINE CORD FOR BEL
2	LG3077001 запросить цену →	1 TELEPHONE LINE CORD FOR NLD/IRE/SPA/GNR
2	UG3469000 запросить цену →	1 TELEPHONE LINE CORD FOR CHE
2	UG3633001 запросить цену →	1 TELEPHONE LINE CORD FOR DEN CHG
2	UG4205001 запросить цену →	1 TELEPHONE LINE CORD FOR AUS
2	UG3634001 запросить цену →	1 TELEPHONE LINE CORD FOR ITA
2	UG3629001 запросить цену →	1 TELEPHONE LINE CORD FOR NOR (NORWAY)
2	UG3635001 запросить цену →	1 TELEPHONE LINE CORD FOR NOR (SWEDEN)
2	UG3632001 запросить цену →	1 TELEPHONE LINE CORD FOR NOR (FINLAND)
3	LE7699001 запросить цену →	1 FERRITE CORE ASSY FOR GER/UK/IRE/AUS/GNR
3	LE3602001 запросить цену →	1 FERRITE CORE ASSY (INCL. 2 PCS) FOR
4	LE6396001 запросить цену →	1 DOCUMENT SET TRAY ASSY, GRAY(1495)
5	LE6398001 запросить цену →	1 PAPER EJECT TRAY ASSY, GRAY(1495)
6	LE3305001 запросить цену →	1 DOCUMENT EJECTION WIRE
7	LE6808001 запросить цену →	1 SP ATTACHMENT BAG ASSY
8	LE6674001 запросить цену →	1 CD-ROM ASSY<GERMAN/ENGLISH/FRENCH>,
8	MFC580 запросить цену →	FOR BEL/NLD/SPA/ITA
8	MFC580 запросить цену →	FOR DEN/GNR/NOR
9	LE6823001 запросить цену →	1 TRAY EXTENSION (W/ PAPER SUPPORT)
10		---- NOT USED
16	LG2085001 запросить цену →	AC CORD ASSY FOR √
1		GER/FRA/BEL/NLD/AUS/SPA/ITA/GNR/NOR (VDE)
16	LG2086001 запросить цену →	1 1AC CORD ASSY FOR UK/IRA (BS) √
16	LG2087001 запросить цену →	1 1AC CORD ASSY FOR CHE (SEV) √
16	LG2181001 запросить цену →	1 1AC CORD ASSY FOR DEN (DEMCO) √
