Brother MFC-5440CN 5840CN — каталог запчастей со схемами

Содержание

1. List1(ADF)
2. List3(ENGINE)
3. List4(CARTRIDGE CASE)
4. List5(HEAD)
5. List6(PAPER TRAY)
6. List7(LOWER TRAY)
7. List8(COVER)
8. List9(PANEL)
9. List10(PCB)
10. List11(ACCESSORIES)

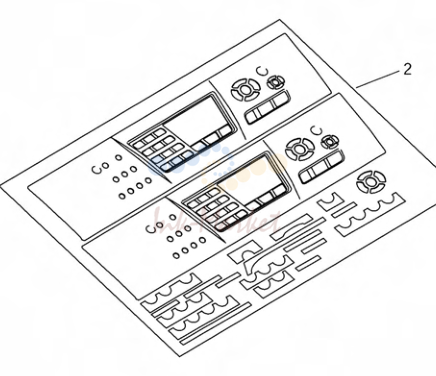

11. List12(PRINTED MATERIALS)

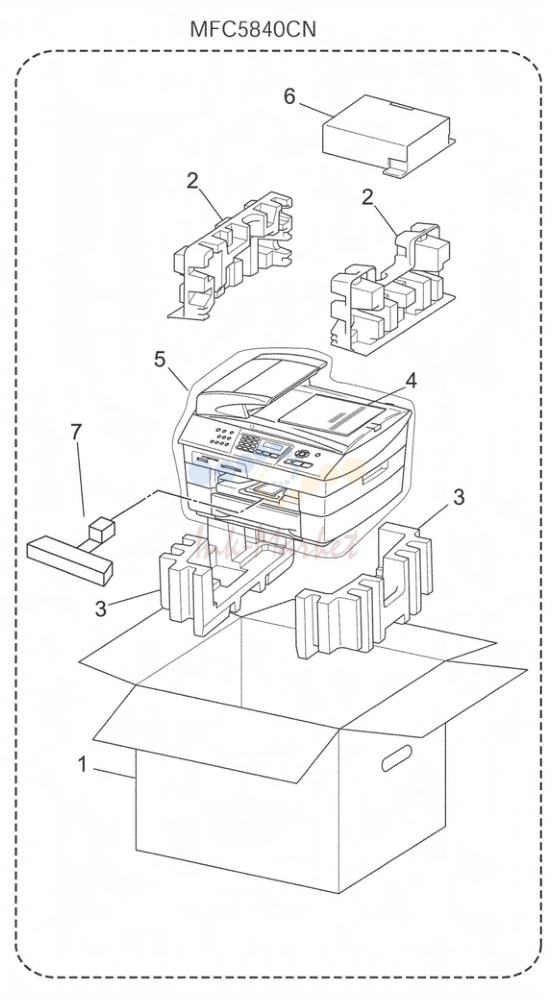

12. List13(PACKAGING)

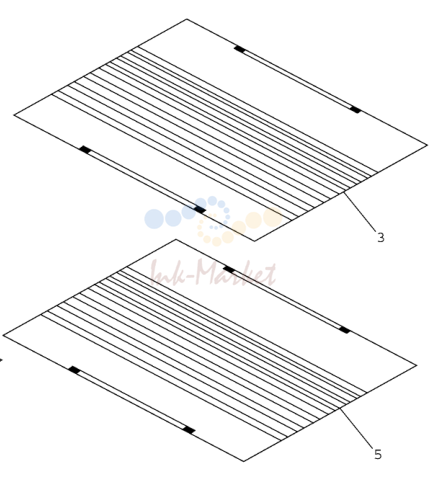

13. List14(OTHERS)

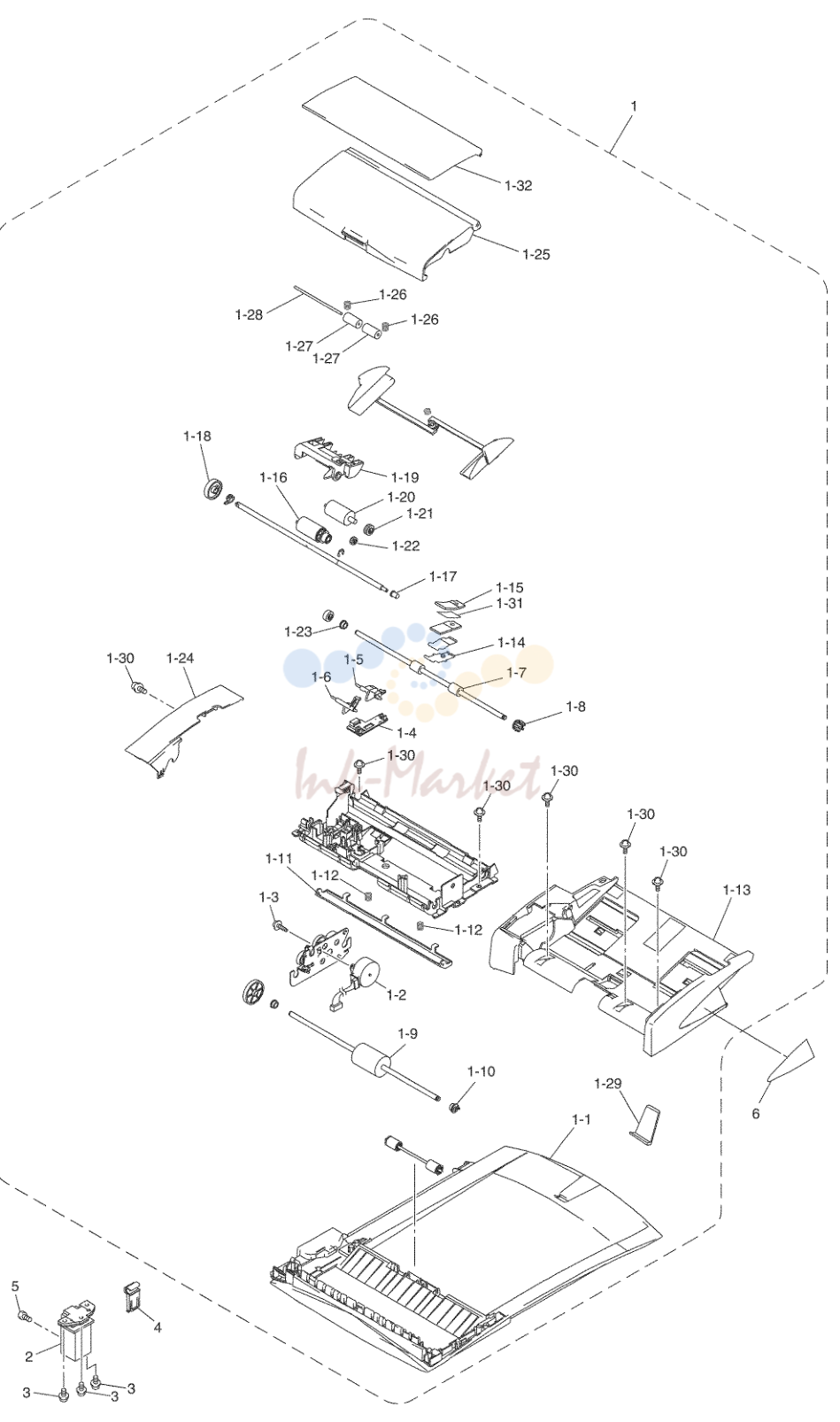

1. List1(ADF)

№	Артикул	Описание
1	LP5768001 запросить цену →	1 ADF UNIT ASSY (SP) √ CHG
1-1	LF5204001 запросить цену →	1 DOCUMENT COVER
1-2	LF5214001 запросить цену →	1 ADF MOTOR
1-3	0A4300605 запросить цену →	1 SCREW, PAN (S/P WASHER) M3X6
1-4	LG5601001 запросить цену →	1 DOCUMENT SENSOR PCB ASSY
1-5	LF5217001 запросить цену →	1 DOCUMENT FRONT SENSOR ACTUATOR
1-6	LF4967001 запросить цену →	1 DOCUMENT REAR SENSOR ACTUATOR
1-7	LF5219001 запросить цену →	1 DOCUMENT EJECTION ROLLER ASSY
1-8	LF4230001 запросить цену →	1 LOCK BUSHING
1-9	LF5222001 запросить цену →	1 DOCUMENT FEED ROLLER
1-10	UF0026001 запросить цену →	1 PAWL BUSHING
1-11	LF5225001 запросить цену →	1 DOCUMENT PRESSURE BAR
1-12	LF5226001 запросить цену →	2 SPRING
1-13	LF5228001 запросить цену →	1 UPPER ADF CHUTE
1-14	LF5230001 запросить цену →	1 SEPARATION PLATE
1-15	LF7135001 ✓ в наличии	1 SEPARATION RUBBER
1-16	LF5235001 запросить цену →	1 SEPARATE ROLLER
1-17	LE9872001 запросить цену →	1 BUSHING
1-18	LF5238001 запросить цену →	1 SEPARATE ROLLER GEAR
1-19	LP0015001 запросить цену →	1 DOCUMENT PULL-IN ROLLER HOLDER chg
1-20	LF5243001 запросить цену →	1 DOCUMENT PULL-IN ROLLER
1-21	LF5245001 запросить цену →	1 DOCUMENT PULL-IN ROLLER GEAR
1-22	LF5246001 запросить цену →	1 GEAR
1-23	UF9949001 запросить цену →	1 BUSHING
1-24	LF5247001 запросить цену →	1 GEAR COVER
1-25	LF5248001 запросить цену →	1 ADF COVER
1-26	LE2472001 запросить цену →	2 GUIDE ROLLER SPRING
1-27	UF9009001 ✓ в наличии	2 DOCUMENT GUIDE ROLLER
1-28	LE2471001 запросить цену →	1 DOCUMENT GUIDE ROLLER SHAFT
1-29	LF5208001 запросить цену →	1 ADF DOCUMENT OUTPUT SUPPORT FLAP chg
1-30	087311016 запросить цену →	6 TAPTITE, CUP B M3X10
1-31	LF7738001 запросить цену →	1 SEPARATE SUPPORT FILM
1-32	LF5249001 запросить цену →	1 ADF DOCUMENT SUPPORT add
2	LP0018001 запросить цену →	1 HINGE L ASSY chg
3	087311016 запросить цену →	3 TAPTITE, CUP B M3X10
4	LF4976002 запросить цену →	1 HINGE ARM
5	085411216 запросить цену →	1 TAPTITE, BIND B M4X12
6	LF5310001 запросить цену →	1 EMBLEM

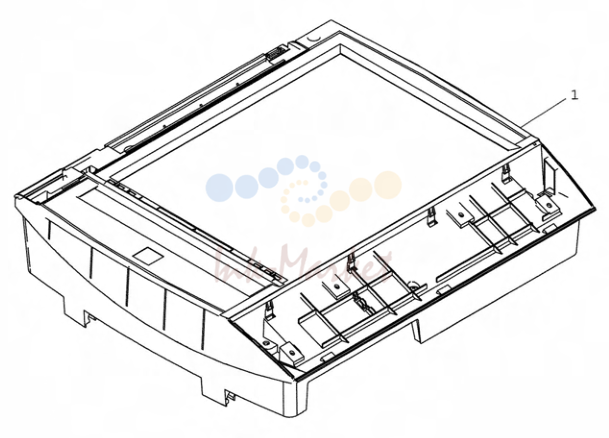

2. List3(ENGINE)

№	Артикул	Описание
1	LF7963001 запросить цену →	1 ENGINE UNIT SUPPLY ASSY chg
1-1	LF4764001 запросить цену →	1 CARRIAGE MOTOR
1-2	LF4769001 запросить цену →	1 CR ENCODER STRIP
1-3	000300305 запросить цену →	4 SCREW, BIND M3X3
1-4		----- NOT USED
1-5		----- NOT USED
1-6	LP0555001 запросить цену →	1 STAR WHEEL HOLDER ASSY A chg
1-7	LF7525001 запросить цену →	1 PLATEN chg
1-8	LP0021001 запросить цену →	1 PAPER PRESSURE HOLDER chg
1-9	LF4789001 запросить цену →	1 REGISTRATION SENSOR ACTUATOR
1-10	LF4790001 запросить цену →	1 SENSOR ACTUATOR SPRING
1-11	LF4800001 запросить цену →	1 PF ENCODER DISK
1-12	LP0060001 запросить цену →	1 PAPER FEED MOTOR chg
1-13	LF4806001 запросить цену →	1 JAM CLEAR COVER del
1-14	LF4809001 запросить цену →	1 PF SENSOR PCB
1-15	087320616 запросить цену →	1 TAPTITE, CUP S M3X6
1-16	LF4812001 запросить цену →	1 PAPER PULL-IN HOLDER
1-17	LF4818001 запросить цену →	1 FLUSHING CASE
1-18	LF4768001 запросить цену →	1 TIMING BELT ADD
2	LF7036001 запросить цену →	1 MAINTENANCE UNIT SUPPLY ASSY, MFC5440CN √
2	LF7589001 запросить цену →	1 MAINTENANCE UNIT SUPPLY ASSY, MFC5840CN √
2-1	LG5780001 запросить цену →	1 PURGE CAM SWITCH
3	LF4806001 запросить цену →	1 JAM CLEAR COVER, MFC5440CN add
4	LF7964001 запросить цену →	1 HEAD COVER ASSY (*1) chg
4	LF7953001 запросить цену →	1 HEAD COVER ASSY (*2) add
5	LP0057001 запросить цену →	1 FFC SUPPORT add
6	LF7954001 запросить цену →	1 CARRIAGE PCB SUPPLY ASSY add
7	087320616 запросить цену →	1 TAPTITE, CUP S M3X6
8	087310815 запросить цену →	1 TAPTITE, CUP B M3X8
9	LF4760001 запросить цену →	1 PURGE LEVER SPRING (LONGER) add
10	LF4759001 запросить цену →	1 PURGE LEVER add
11	LF4762001 запросить цену →	1 CLUCH GEAR add
12	LF4763001 запросить цену →	1 CLUCH GEAR SPRING (SHOTER) add

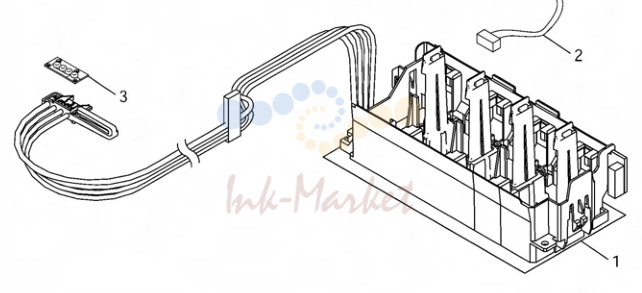

3. List4(CARTRIDGE CASE)

№	Артикул	Описание
1	LP0472002 запросить цену →	1 INK REFILL SUPPLY ASSY EXCEPT FOR CHN √ CHG
1	LP0472004 запросить цену →	1 INK REFILL SUPPLY ASSY FOR CHN √ CHG
2	LG5513001 запросить цену →	1 LARGE VOLUME INK CARTRIDGE SENSOR
3	LF7590001 запросить цену →	1 HEAD JOINT RUBBER SUPPLY ASSY

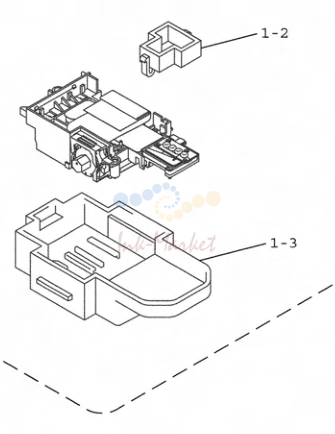

4. List5(HEAD)

№	Артикул	Описание
1	LK1866001 ✓ в наличии	1 HEAD/CARRIAGE SUPPLY ASSY (without CARRIAGE PCB ASSY) (*) CHG
1-1	LK1579001 запросить цену →	1 NOZZLE PROTECTOR UPPER
1-2	LK1581001 запросить цену →	1 RUBBER JOINT PROTECTOR
1-3	LK1580001 запросить цену →	1 NOZZLE PROTECTOR LOWER

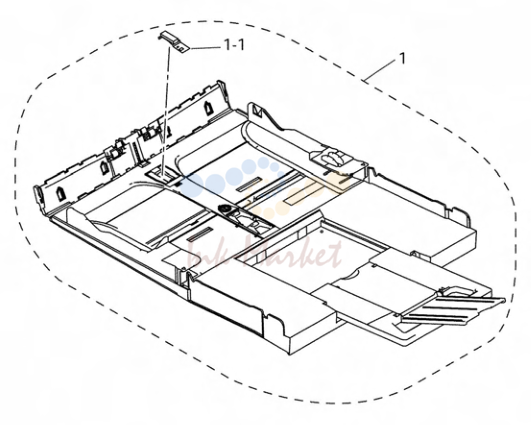

5. List6(PAPER TRAY)

№	Артикул	Описание
1	LF4855001 запросить цену →	1 PAPER TRAY ASSY √
1-1	LP0556001 запросить цену →	1 BASE PAD ASSY ADD
2	LF5063001 запросить цену →	1 TRAY COVER

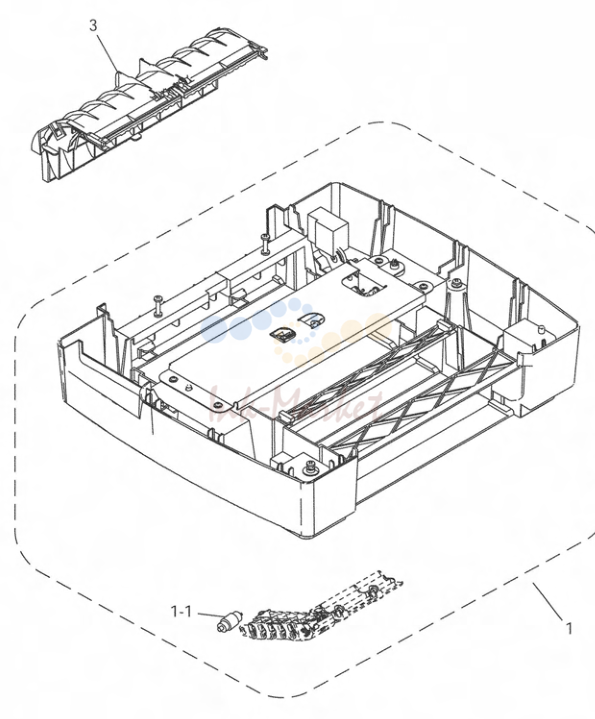

6. List7(LOWER TRAY)

№	Артикул	Описание
1	LF5313001 запросить цену →	1 LT COVER ASSY, MFC5840CN
1-1	LF4815001 запросить цену →	1 AUTO SHEET FEEDER ROLLER ASSY, MFC5840CN
2	LF5326001 запросить цену →	1 PAPER TRAY #2 ASSY, MFC5840CN
3	LF5338001 запросить цену →	1 JAM CLEAR COVER, MFC5840CN

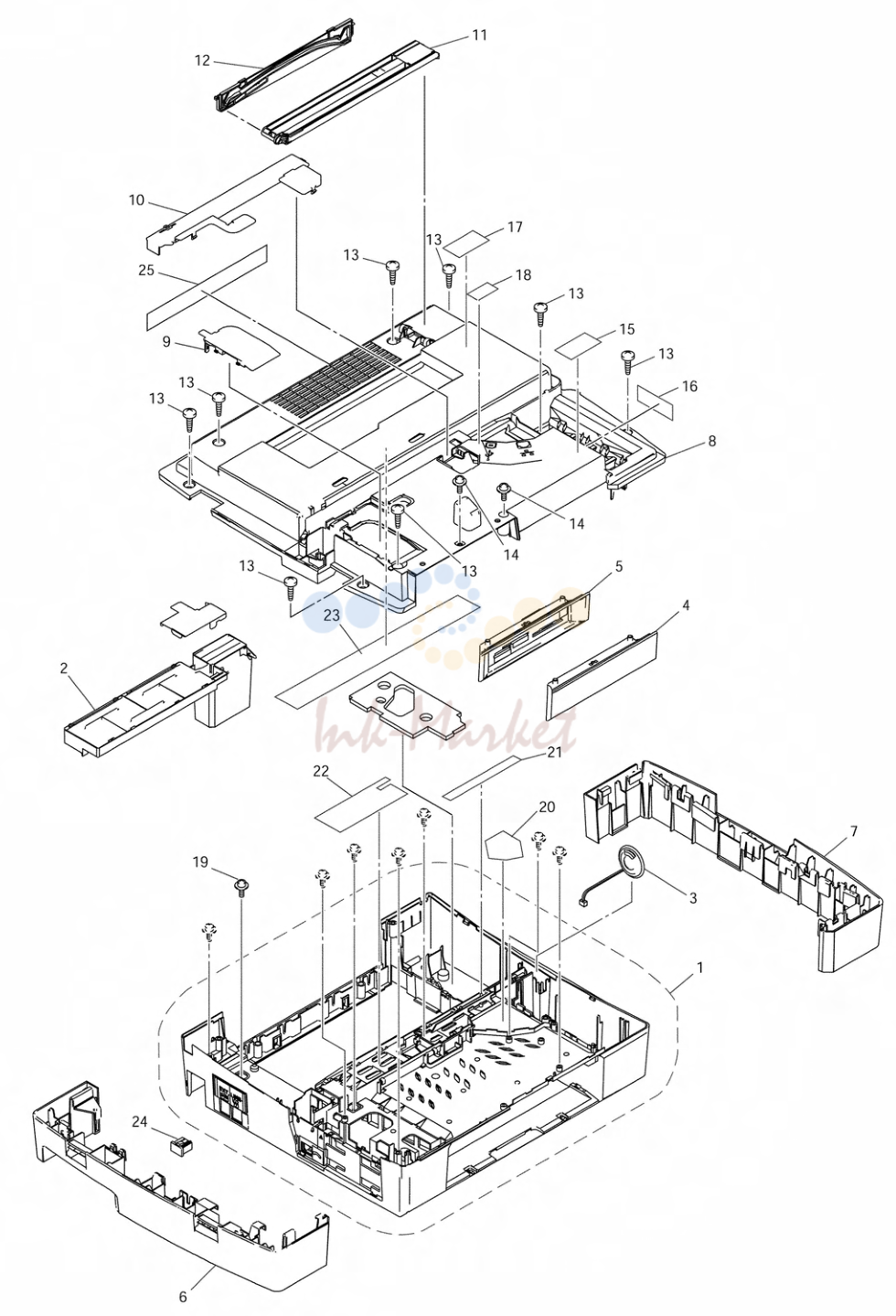

7. List8(COVER)

№	Артикул	Описание
1	LF4865001 запросить цену →	1 LOWER COVER ASSY, MFC5440CN
1	LF7220001 запросить цену →	1 LOWER COVER ASSY, MFC5840CN
2	LF7544001 запросить цену →	1 INK ABSORBER BOX ASSY, MFC5440CN √
2	LF7950001 запросить цену →	1 INK ABSORBER BOX ASSY, MFC5840CN √
3	LG6024001 запросить цену →	1 SPEAKER UNIT
4	LF5270001 запросить цену →	1 FRONT SUB COVER, MFC5440CN
5	LF5292001 запросить цену →	1 MEDIA MODULE COVER, MFC5840CN
6	LF5271001 запросить цену →	1 SIDE COVER L
7	LF5272001 запросить цену →	1 SIDE COVER R
8	LP0070001 запросить цену →	1 UPPER COVER (*1)
8	LF5273001 запросить цену →	1 UPPER COVER (*2) add
9	LF4879001 запросить цену →	1 HARNESS COVER
10	LF4987001 запросить цену →	1 CIS FLAT CABLE COVER
11	LF7010001 запросить цену →	1 SCANNER COVER STOPPER
12	LF7011001 запросить цену →	1 SCANNER COVER DAMPER
13	085411216 запросить цену →	8 TAPTITE, BIND B M4X12
14	087310815 запросить цену →	2 TAPTITE, CUP B M3X8
15	LP0717001 запросить цену →	1 INK REPLACE LABEL CHG
16	LF5116001 запросить цену →	1 CONSUMPTION LABEL FOR
16	LF7833001 запросить цену →	1 CONSUMPTION LABEL FOR CHN
16	LF5941001 запросить цену →	1 CONSUMPTION LABEL FOR HK/ASA/OCE
17	LF5789001 запросить цену →	1 COVER OPEN/CLOSE LABEL
18	LF5179001 запросить цену →	1 USB STICKER EXCEPT FOR CHN
18	LF5191001 запросить цену →	1 USB STICKER FOR CHN
19	0A5300805 запросить цену →	1 SCREW, PAN(S/P WASHER) M3X8
20	LF7105001 запросить цену →	1 USB/LAN CONNECTION LABEL
21	LF7262001 запросить цену →	1 FFC GUIDE FILM
22	LF7445001 запросить цену →	1 TUBE GUIDE FILM
23	LF7321001 запросить цену →	1 SLIDE FILM
24	UF5745000 запросить цену →	1 MJ COVER, EXT FOR GER/UK/FRA/BEL/AUS/ITA
25	LP0582001 запросить цену →	1 PAPER JAM INSTRUCTION LABEL/M2, MFC5440CN chg

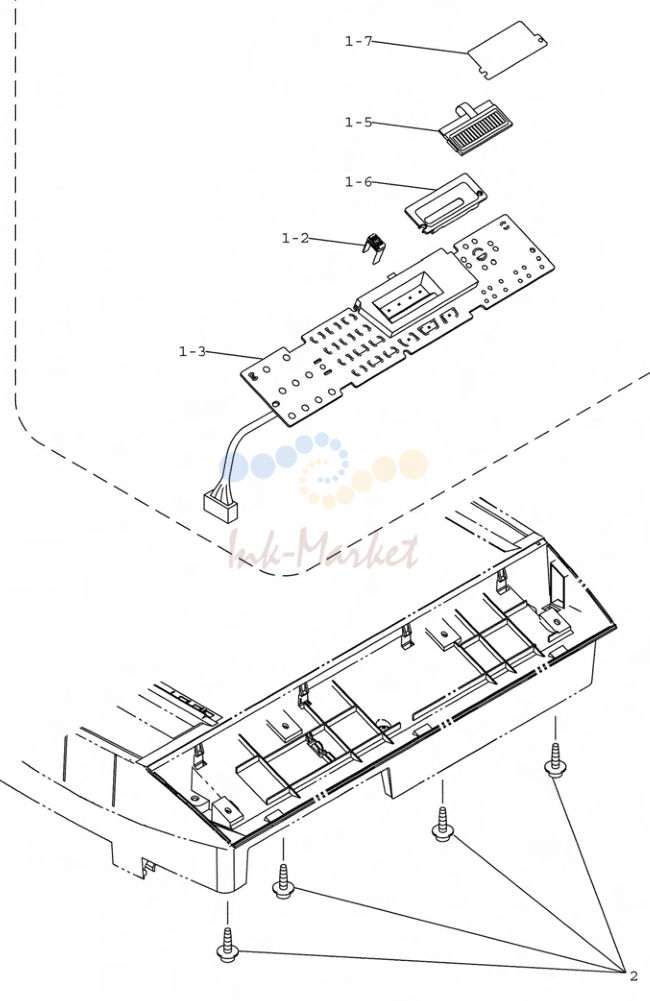

8. List9(PANEL)

№	Артикул	Описание
1	LF7111001 запросить цену →	1 CONTROL PANEL ASSY, MFC5440CN FOR GER/AUS √
1	LF7278001 запросить цену →	1 CONTROL PANEL ASSY, MFC5840CN FOR GER/AUS √
1	LF7120001 запросить цену →	1 CONTROL PANEL ASSY, MFC5440CN FOR √
1	LF7283001 запросить цену →	1 CONTROL PANEL ASSY, MFC5840CN FOR UK/BEL/CHE √
1	LF7156001 запросить цену →	1 CONTROL PANEL ASSY, MFC5440CN FOR FRA √
1	LF7478001 запросить цену →	1 CONTROL PANEL ASSY, MFC5840CN FOR FRA √
1	LF7725001 запросить цену →	1 CONTROL PANEL ASSY, MFC5440CN FOR NLD √
1	LF7484001 запросить цену →	1 CONTROL PANEL ASSY, MFC5840CN FOR NLD √
1	LF7131001 запросить цену →	1 CONTROL PANEL ASSY, MFC5440CN FOR SPA √
1	LF7286001 запросить цену →	1 CONTROL PANEL ASSY, MFC5840CN FOR SPA √
1	LF7142001 запросить цену →	1 CONTROL PANEL ASSY, MFC5440CN FOR ITA √
1	LF7289001 запросить цену →	1 CONTROL PANEL ASSY, MFC5840CN FOR ITA √
1	LF7149001 запросить цену →	1 CONTROL PANEL ASSY, MFC5440CN FOR POR √
1	LF7480001 запросить цену →	1 CONTROL PANEL ASSY, MFC5840CN FOR POR √
1	LF7824001 запросить цену →	1 CONTROL PANEL ASSY, MFC5440CN FOR CHN √
1	LF7358001 запросить цену →	1 CONTROL PANEL ASSY, MFC5440CN FOR HK/ASA/OCE √
1	LF7359001 запросить цену →	1 CONTROL PANEL ASSY, MFC5840CN FOR ASA/OCE √
1	LF7491001 запросить цену →	1 CONTROL PANEL ASSY, MFC5840CN FOR PND √
1-1	LF7093001 запросить цену →	1 RUBBER KEYPAD, MFC5440CN FOR GER/AUS
1-1	LF7094001 запросить цену →	1 RUBBER KEYPAD, MFC5840CN FOR GER/AUS
1-1	LF5279001 запросить цену →	1 RUBBER KEYPAD, MFC5440CN EXCEPT FOR GER/AUS
1-1	LF5296001 запросить цену →	1 RUBBER KEYPAD, MFC5840CN EXCEPT FOR GER/AUS
1-2	LF4890001 запросить цену →	1 SCANNER OPEN SENSOR ACTUATOR
1-3	LG5591001 запросить цену →	1 CONTROL PANEL PCB ASSY, MFC5440CN B53K755
1-3	LG5591002 запросить цену →	1 CONTROL PANEL PCB ASSY, MFC5840CN B53K755
1-4	LF5979001 запросить цену →	1 LCD SHEET, MFC5440CN
1-4	LF5983001 запросить цену →	1 LCD SHEET, MFC5840CN
1-5	LG6131001 запросить цену →	1 LCD, MFC5440CN
1-5	LG6132001 запросить цену →	1 LCD, MFC5840CN
1-6	LF5092001 запросить цену →	1 LCD HOLDER, MFC5840CN
1-7	LF5093001 запросить цену →	1 DIFFUSION FILM, MFC5840CN
2	087311216 запросить цену →	4 TAPTITE, CUP B M3X12

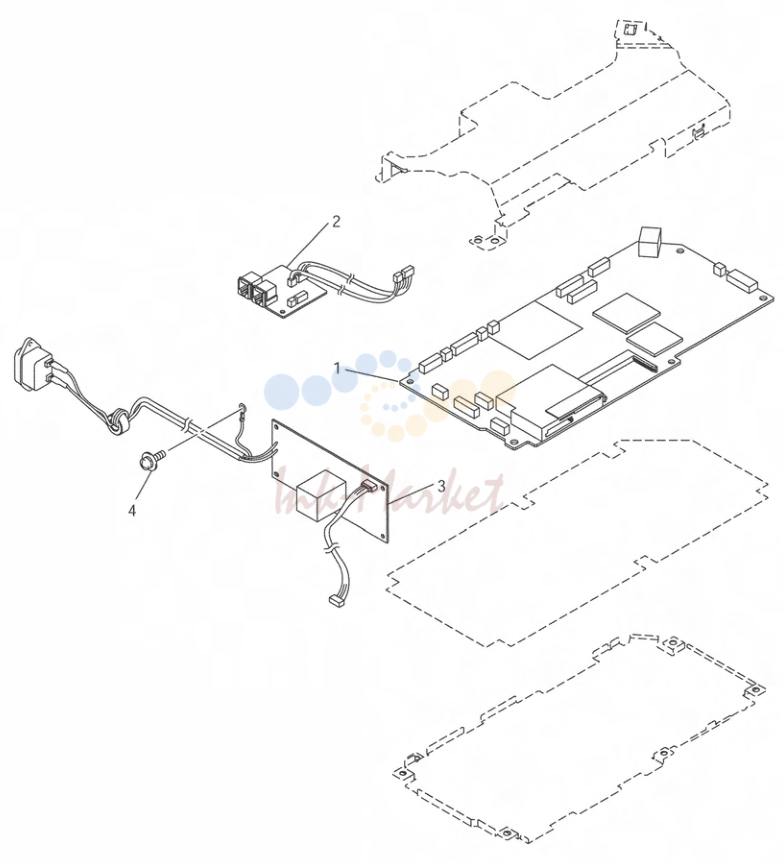

9. List10(PCB)

№	Артикул	Описание
1	LG5593003 запросить цену →	1 MAIN PCB ASSY, MFC5440CN EXCEPT FOR CHN √ B53K744
1	LG5595013 запросить цену →	1 MAIN PCB ASSY, MFC5840CN √ B53K744
1	LG5593004 запросить цену →	1 MAIN PCB ASSY, MFC5440CN FOR CHN √ B53K744 chg
2	LG7371054 запросить цену →	1 MJ PCB ASSY FOR GER/UK/FRA/BEL/ B53K887 CHG
2	LG7371056 запросить цену →	1 MJ PCB ASSY FOR CHN/HK/ASA/OCE B53K887 CHG
3	LG5544001 запросить цену →	1 POWER SUPPLY PCB UNIT EXCEPT FOR CHN/HK/ASA √
3	LG6080001 запросить цену →	1 POWER SUPPLY PCB UNIT FOR CHN √
3	LG5743001 запросить цену →	1 POWER SUPPLY PCB UNIT FOR HK/ASA √
4	UF6559001 запросить цену →	1 SCREW, PAN (WASHER) M4X8DB

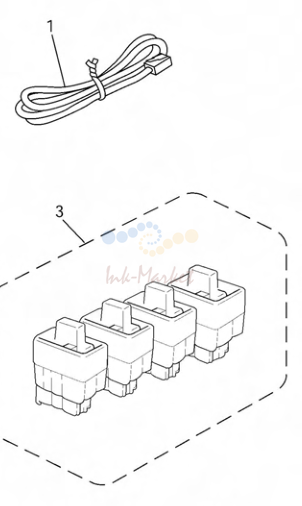

10. List11(ACCESSORIES)

№	Артикул	Описание
1	UG3625001 запросить цену →	1 TELEPHONE LINE CORD FOR GER
1	UG3626001 запросить цену →	1 TELEPHONE LINE CORD FOR UK
1	UG3627001 запросить цену →	1 TELEPHONE LINE CORD FOR FRA
1	UG1575001 запросить цену →	1 TELEPHONE LINE CORD FOR BEL
1	LG3077001 запросить цену →	1 TELEPHONE LINE CORD FOR
1	LG7202001 запросить цену →	1 TELEPHONE LINE CORD FOR CHE CHG
1	UG4205001 запросить цену →	1 TELEPHONE LINE CORD FOR AUS
1	UG3634001 запросить цену →	1 TELEPHONE LINE CORD FOR ITA
1	LG5827001 запросить цену →	1 TELEPHONE LINE CORD FOR PND
1	UG3290001 запросить цену →	1 TELEPHONE LINE CORD FOR HK/ASA/OCE
2	LF5421001 запросить цену →	1 CD-ROM ASSY, WIN, MFC5440CN FOR
2	LF5425001 запросить цену →	1 CD-ROM ASSY, WIN, MFC5840CN FOR
2	LF5423001 запросить цену →	1 CD-ROM ASSY, WIN, MFC5440CN FOR BEL/NLD/GNR
2	LF5427001 запросить цену →	1 CD-ROM ASSY, WIN, MFC5840CN FOR BEL/NLD/PND
2	LF5422001 запросить цену →	1 CD-ROM ASSY, WIN, MFC5440CN FOR SPA/ITA/POR
2	LF5426001 запросить цену →	1 CD-ROM ASSY, WIN, MFC5840CN FOR SPA/ITA/POR
2	LF7865001 запросить цену →	1 CD-ROM ASSY, WIN, MFC5440CN FOR CHN
2	LF5428001 запросить цену →	1 CD-ROM ASSY, WIN, MFC5840CN FOR PND
2	LF5437001 запросить цену →	1 CDROM ASSY, MAC FOR
2	LF5438001 запросить цену →	1 CDROM ASSY, MAC FOR BEL/NLD/PND/GNR/
3	LF7986001 запросить цену →	1 PROTECT CARTRIDGE SUPPLY ASSY chg
4	LF7430001 запросить цену →	3 PROTECT CARTRIDGE, COLOR del
5	LG3622001 запросить цену →	1 TELEPHONE PLUG FOR NLD
6	LG3509001 запросить цену →	1 TELEPHONE PLUG FOR OCE
10	LG5717001 запросить цену →	1 AC CORD BAG ASSY, VDE FOR
10	LG5692001 запросить цену →	1 AC CORD BAG ASSY, BS FOR UK/IRE/HK/ASA
10	LG5732001 запросить цену →	1 AC CORD BAG ASSY, SEV FOR CHE
10	LG5735001 запросить цену →	1 AC CORD BAG ASSY FOR CHN
10	LG5734001 запросить цену →	1 AC CORD BAG ASSY, SAA FOR OCE
11	UG3468000 запросить цену →	1 BT-MJ ADAPTER FOR HK/ASA

11. List12(PRINTED MATERIALS)

№	Артикул	Описание
1	LF7114003 запросить цену →	1 OWNER'S GUIDE FOR GER/AUS
1	LF7114004 запросить цену →	1 OWNER'S GUIDE FOR UK/IRE/GNR
1	LF7114005 запросить цену →	1 OWNER'S GUIDE FOR FRA
1	LF7114008 запросить цену →	1 OWNER'S GUIDE FOR BEL <DUTCH>
1	LF7145008 запросить цену →	1 OWNER'S GUIDE FOR BEL/CHE <FRENCH>
1	LF7114009 запросить цену →	1 OWNER'S GUIDE FOR NLD
1	LF7114010 запросить цену →	1 OWNER'S GUIDE FOR CHE <GERMAN>
1	LF7114015 запросить цену →	1 OWNER'S GUIDE FOR SPA
1	LF7114016 запросить цену →	1 OWNER'S GUIDE FOR ITA
1	LF7922001 запросить цену →	1 OWNER'S GUIDE FOR CHN
1	LF7326001 запросить цену →	1 OWNER'S GUIDE FOR HK/ASA/OCE
1	LF7114018 запросить цену →	1 OWNER'S GUIDE FOR POR
1	LF7114013 запросить цену →	1 OWNER'S GUIDE FOR PND <FINNISH, DANISH>
1	LF7114057 запросить цену →	1 OWNER'S GUIDE FOR PND <NORWEGIAN, SWEDISH>
2		---- NOT USED

12. List13(PACKAGING)

№	Артикул	Описание
1	LF5751001 запросить цену →	1 CARTON, BROTHER, MFC5440CN FOR √
1	LF5754001 запросить цену →	1 CARTON, BROTHER, MFC5840CN FOR √
1	LF7923001 запросить цену →	1 CARTON, BROTHER, MFC5440CN FOR CHN √
1	LF7660001 запросить цену →	1 CARTON, BROTHER, MFC5440CN FOR HK/ASA/OCE √
1	LF7704001 запросить цену →	1 CARTON, BROTHER, MFC5840CN FOR ASA/OCE √
2	LF5285001 запросить цену →	1 PULP CUSHION ASSY, MFC5440CN
2	LF5299001 запросить цену →	1 PULP CUSHION ASSY, MFC5840CN
3	LF7582001 запросить цену →	1 BODY POLYSTYRENE FOAM ASSY, MFC5840CN
4	LF7119001 запросить цену →	1 QUICK SETUP GUIDE FOR GER/AUS
4	LF7125001 запросить цену →	1 QUICK SETUP GUIDE FOR UK/IRE
4	LF7130001 запросить цену →	1 QUICK SETUP GUIDE FOR FRA
4	LF7328001 запросить цену →	1 QUICK SETUP GUIDE FOR BEL <DUTCH>
4	LF7329001 запросить цену →	1 QUICK SETUP GUIDE FOR BEL/CHE <FRENCH>
4	LF7325001 запросить цену →	1 QUICK SETUP GUIDE FOR NLD
4	LF7330001 запросить цену →	1 QUICK SETUP GUIDE FOR CHE <GERMAN>
4	LF7137001 запросить цену →	1 QUICK SETUP GUIDE FOR SPA
4	LF7148001 запросить цену →	1 QUICK SETUP GUIDE FOR ITA
4	LF7155001 запросить цену →	1 QUICK SETUP GUIDE FOR POR
4	LF7926001 запросить цену →	1 QUICK SETUP GUIDE FOR CHN
4	LF7335001 запросить цену →	1 QUICK SETUP GUIDE FOR ASA/OCE
4	LF7332001 запросить цену →	1 QUICK SETUP GUIDE FOR PND <NORWEGIAN>
4	LF7333001 запросить цену →	1 QUICK SETUP GUIDE FOR PND <SWEDISH>
4	LF7334001 запросить цену →	1 QUICK SETUP GUIDE FOR PND <FINNISH>
4	LF7331001 запросить цену →	1 QUICK SETUP GUIDE FOR PND <DANISH>
4	LP0010001 запросить цену →	1 QUICK SETUP GUIDE FOR GNR <CZECH/HUNGARIAN/POLISH> chg
4	LP0011001 запросить цену →	1 QUICK SETUP GUIDE FOR GNR add
5	LJ0763001 запросить цену →	1 PE BAG, 1000X1000H
6	LP1989001 запросить цену →	1 CARTON FOR ACCESSORIES chg
7	LP0052001 запросить цену →	1 TRAY COVER SPACER ADD

13. List14(OTHERS)

№	Артикул	Описание
1	LK1349001 запросить цену →	1 DUMMY CARTRIDGE, BLACK < For ink drainage >
2	LK1350001 запросить цену →	3 DUMMY CARTRIDGE, COLOR < For ink drainage >
3	UF8263001 запросить цену →	1 TEST CHART-027
4	UF9258001 запросить цену →	1 COLOR TEST CHART CTC-001
5	UF4600001 запросить цену →	1 CONTRAST CHART TC-023
