Brother MFC-1025 — каталог запчастей со схемами

Содержание

1. 1 1. PLATEN FRAME & MAIN FRAME ATTACHEMENT
2. PLATEN FRAME & MAIN FRAME ATTACHEMENT

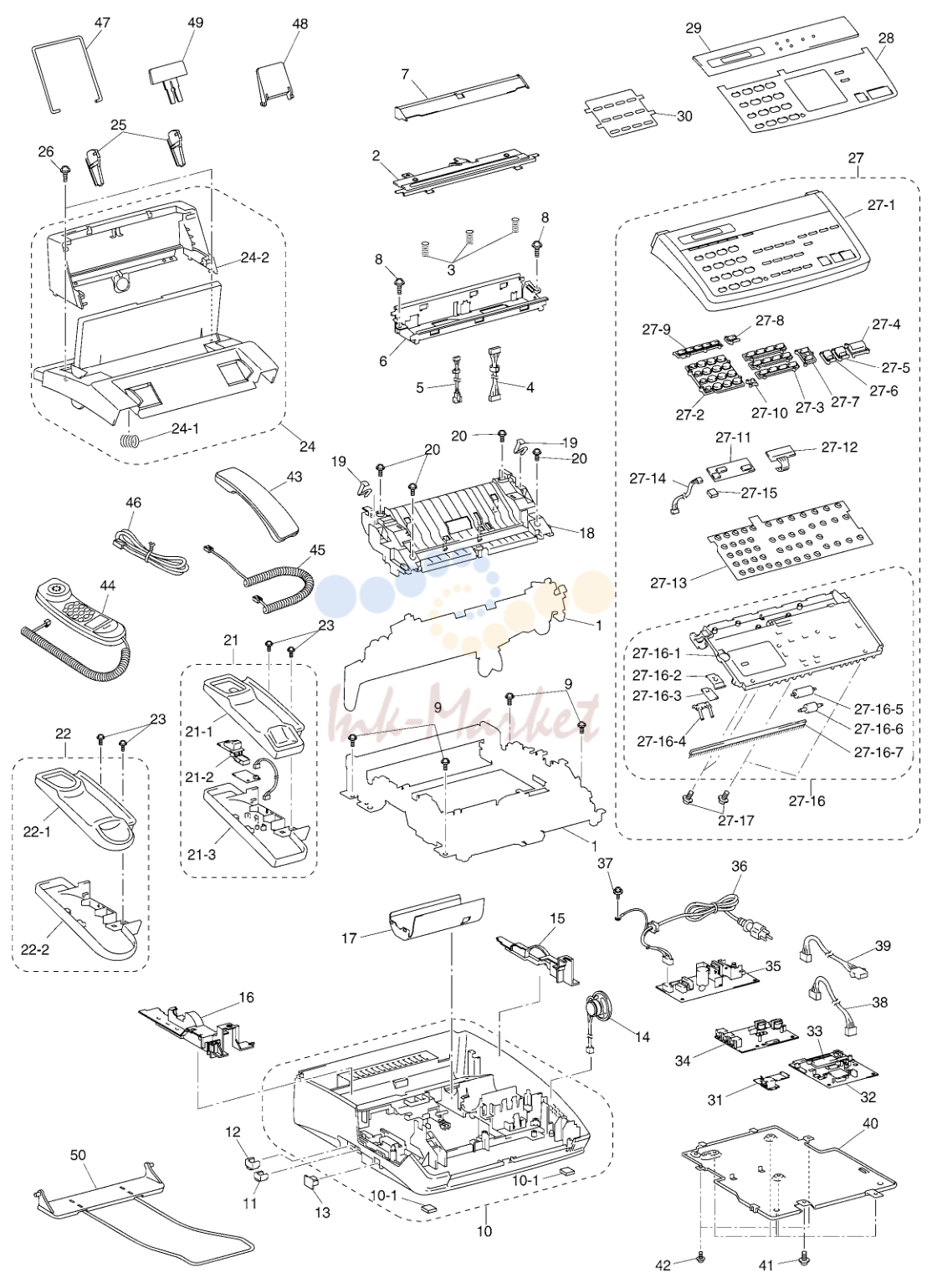

1. 1 1. PLATEN FRAME & MAIN FRAME ATTACHEMENT

№	Артикул	Описание
1		1. PLATEN FRAME & MAIN FRAME ATTACHEMENT
2	UF8070001 запросить цену →	1 RECORDING HEAD ASSY
3	UF8072001 запросить цену →	3 SPRING, COMPRESSION
4	UG5009001 запросить цену →	1 HEAD-MAIN HARNESS
5	UG5010001 запросить цену →	1 HEAD-POWER HARNESS
6	UF8018001 запросить цену →	1 RECORDER FRAME
7	UF8073001 запросить цену →	1 HEAD PROTECTION PLATE
8	U24014001 запросить цену →	2 TAPTITE, CUP S M3.0X6
9	087320815 запросить цену →	4 TAPTITE, CUP S M3X8
10	UF8140003 запросить цену →	1 MAIN COVER, WHITE(1138)
10-1	UF6761001 запросить цену →	2 RUBBER
11	UF7095000 запросить цену →	1 MJ COVER, H/S FOR UK
12	UF5745000 запросить цену →	1 MJ COVER, EXT FOR GER/NLD/CHE/SWE
13	UF4759000 запросить цену →	1 PC I/F COVER FOR UK
14	LG2049001 запросить цену →	1 SPEAKER ASSY
15	UF8150002 запросить цену →	1 SIDE COVER R, WHITE(1397)
16	UF8147002 запросить цену →	1 SIDE COVER L, WHITE(1397)
17	UF8151004 запросить цену →	1 ROM COVER, GRAY(1267)
18	UF8143003 запросить цену →	1 INNER COVER, WHITE(1138)
19	UF5571001 запросить цену →	2 PANEL LOCK SPRING
20	087310815 запросить цену →	4 TAPTITE, CUP B M3X8
21	UF8164003 запросить цену →	1 HANDSET HOLDER ASSY, WHITE(1138)
21-1	UF8165003 запросить цену →	1 UPPER HANDSET HOLDER, WHITE(1138)
21-2	UF8167003 запросить цену →	1 ACTUATOR HOOK, WHITE(1138) FOR GER/FRA/NOR/NLD/CHE/SWE
21-3	UF8166003 запросить цену →	1 LOWER HANDSET HOLDER, WHITE(1138)
22	UF8251001 запросить цену →	1 B/T HANDSET HOLDER ASSY, WHITE(1138) FOR UK
22-1	UF8252001 запросить цену →	1 B/T UPPER HANDSET HOLDER, WHITE(1138) FOR UK
22-2	UF8253001 запросить цену →	1 B/T LOWER HANDSET HOLDER, WHITE(1138) FOR UK
23	087320815 запросить цену →	2 TAPTITE, CUP S M3X8
24	UF8155003 запросить цену →	1 RECORDING PAPER COVER ASSY, WHITE(1138)
24-1	UF4418001 запросить цену →	1 SPRING, COMPRESSION
24-2	UF8153003 запросить цену →	1 PAPER REAR COVER, WHITE(1138)
25	UF8162003 запросить цену →	2 PAPER GUIDE, WHITE(1138)
26	087320815 запросить цену →	2 TAPTITE, CUP S M3X8
27	UF8235003 запросить цену →	1 CONTROL PANEL ASSY, WHITE(1138)
27-1	UF8193003 запросить цену →	1 CONTROL PANEL, WHITE(1138)
27-2	UF4393003 запросить цену →	1 KEY, TEL, WHITE(1138)
27-3	UF8176003 запросить цену →	3 KEY, ONE TOUCH, WHITE(1138)
27-4	UF8172002 запросить цену →	1 KEY, START, BLUE(6155)
27-5	UF8173001 запросить цену →	1 KEY, STOP, ORANGE(3159)
27-6	UF8174001 запросить цену →	1 KEY, COPY, GRAY(1267)
27-7	UF8179003 запросить цену →	1 KEY, COPY MODE, GRAY(1267)
27-8	UF8177003 запросить цену →	1 KEY, MODE, WHITE(1138)
27-9	UL5712003 запросить цену →	1 KEY, OPERATION, WHITE(1138)
27-10	UF4576003 запросить цену →	1 KEY, SHIFT, WHITE(1138)
27-11	UG5035001 запросить цену →	1 PANEL PCB ASSY
27-12	LG2351001 запросить цену →	1 LCD
27-13	UG5021001 запросить цену →	1 FPC KEY
27-14	UG5018001 запросить цену →	1 PANEL-MAIN HARNESS
27-15	UF6761001 запросить цену →	1 RUBBER
27-16	UF8178001 запросить цену →	1 PANEL REAR COVER ASSY
27-17	087310815 запросить цену →	2 TAPTITE, CUP B M3X8
28	UF8583001 запросить цену →	1 PANEL SHEET FOR GER
28	UF8584001 запросить цену →	1 PANEL SHEET FOR UK
28	UF8585001 запросить цену →	1 PANEL SHEET FOR FRA
28	UF8586001 запросить цену →	1 PANEL SHEET FOR NOR
28	UF8587001 запросить цену →	1 PANEL SHEET FOR NLD
28	UF8588001 запросить цену →	1 PANEL SHEET FOR CHE/UK
28	UF8589001 запросить цену →	1 PANEL SHEET FOR SWE
29	UF8628001 запросить цену →	1 LCD PLATE FOR GER
29	UF8632001 запросить цену →	1 LCD PLATE FOR UK/CHE
29	UF8629001 запросить цену →	1 LCD PLATE FOR FRA
29	UF8630001 запросить цену →	1 LCD PLATE FOR NOR
29	UF8631001 запросить цену →	1 LCD PLATE FOR NLD
29	UF8633001 запросить цену →	1 LCD PLATE FOR SWE
30	UF8183003 запросить цену →	1 ADDRESS LABEL
31	UG5003001 запросить цену →	1 MODULAR PCB ASSY
32	UG5059021 запросить цену →	1 MAIN PCB SUB ASSY
33	UG2944003 запросить цену →	1 ONE TIME PROM:1025-2M FOR GER
33	UG2948004 запросить цену →	1 ONE TIME PROM:1025-2M FOR UK
33	UG2432005 запросить цену →	1 PROM:1025-2M FOR FRA
33	UG2944007 запросить цену →	1 ONE TIME PROM:1025-2M FOR NOR
33	UG2432009 запросить цену →	1 PROM:1025-2M FOR NLD
33	UG2944010 запросить цену →	1 ONE TIME PROM:1025-2M FOR CHE
33	UG2944026 запросить цену →	1 ONE TIME PROM:1025-2M FOR SWE
34	UG3713003 запросить цену →	1 NCU PCB ASSY FOR GER
34	UG3709004 запросить цену →	1 NCU PCB ASSY FOR UK
34	UG3711005 запросить цену →	1 NCU PCB ASSY FOR FRA
34	UG3709007 запросить цену →	1 NCU PCB ASSY FOR NOR/SWE
34	UG3707009 запросить цену →	1 NCU PCB ASSY FOR NLD
34	UG3705010 запросить цену →	1 NCU PCB ASSY FOR CHE
35	UG5061001 запросить цену →	1 POWER SUPPLY PCB ASSY FOR WITHOUT CHE
35	UG5057001 запросить цену →	1 POWER SUPPLY PCB ASSY FOR CHE
36	UG3308001 запросить цену →	1 AC CORD ASSY FOR GER/FRA/NOR/NLD/SWE
36	UG3304001 запросить цену →	1 AC CORD ASSY FOR UK
36	UG3306001 запросить цену →	1 AC CORD ASSY FOR CHE
37	UF4444001 запросить цену →	1 SCREW, PAN(P WASHER) M4X6
38	UG5019001 запросить цену →	1 MAIN-POWER HARNESS
39	UG5051001 запросить цену →	1 POWER-HEAD HARNESS
40	UF8152001 запросить цену →	1 BOTTOM PLATE
41	087310815 запросить цену →	6 TAPTITE, CUP B M3X8
42	U24014001 запросить цену →	2 TAPTITE, CUP S M3.0X6
43	UF6857003 запросить цену →	1 HANDSET, WHITE(1138) FOR GER/FRA/NOR/NLD/CHE/SWE
44	UF6403001 запросить цену →	1 B/T HANDSET, WHITE(1138) FOR UK
45	UL8019009 запросить цену →	1 HANDSET CURLED CORD ASSY, WHITE(1255)
46	UG3625001 запросить цену →	1 TELEPHONE LINE CORD FOR GER
46	UG3626001 запросить цену →	1 TELEPHONE LINE CORD FOR UK
46	UG3627001 запросить цену →	1 TELEPHONE LINE CORD FOR FRA
46	UG3629001 запросить цену →	1 TELEPHONE LINE CORD FOR NOR
46	UG3631001 запросить цену →	1 TELEPHONE LINE CORD FOR NLD
46	UG3469000 запросить цену →	1 TELEPHONE LINE CORD FOR CHE
46	UG3635001 запросить цену →	1 TELEPHONE LINE CORD FOR SWE
47	UL6856000 запросить цену →	1 TRAY EXTENSION
48	UF8048001 запросить цену →	1 RECORDING PAPER SUPPORT
49	UF8247001 запросить цену →	1 DOCUMENT SUPPORT
50	UF8246001 запросить цену →	1 DOCUMENT EJECTION TRAY ASSY

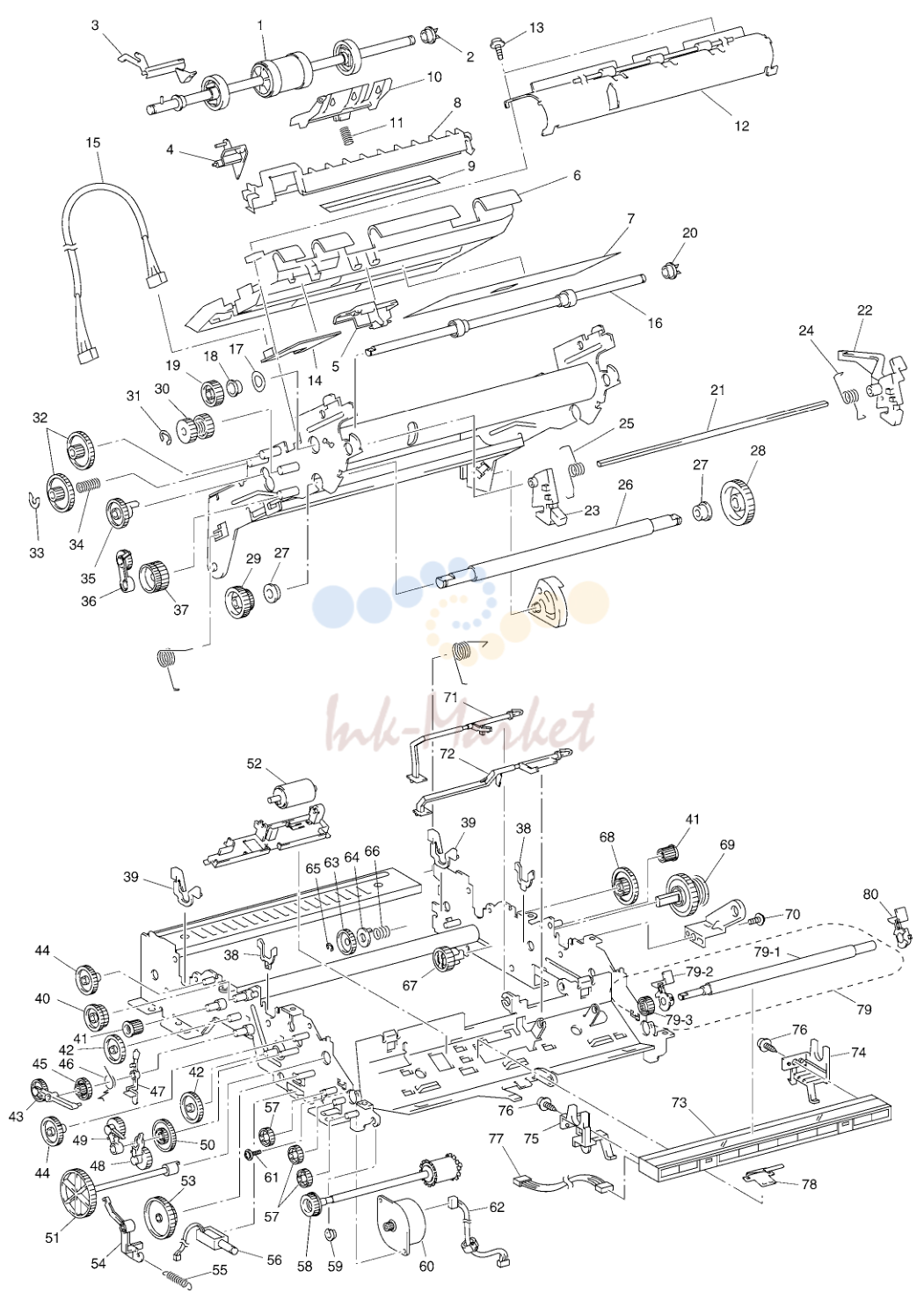

2. PLATEN FRAME & MAIN FRAME ATTACHEMENT

№	Артикул	Описание
1	UF8116001 запросить цену →	1 PAPER FEED ROLLER ASSY
2	UF0026001 запросить цену →	1 PAWLED BUSHING
3	UF8118001 запросить цену →	1 PAPER FRONT COVER SENSING ACTUATOR
4	UF8111001 запросить цену →	1 PAPER-EDGE SENSOR ACTUATOR
5	UF8112001 запросить цену →	1 PAPER EJECTION SENSOR ACTUATOR
6	UF8109001 запросить цену →	1 PAPER FEED CHUTE ASSY
7	UF8139001 запросить цену →	1 CHUTE FILM
8	UF8104001 запросить цену →	1 PAPER FEED SUB CHUTE
9	UF8249001 запросить цену →	1 SUB CHUTE FILM
10	UF8265001 запросить цену →	1 SEPARATION PAD
11	UL5184001 запросить цену →	1 SPRING, COMPRESSION
12	UF8086001 запросить цену →	1 CHUTE ASSY
13	087320815 запросить цену →	2 TAPTITE, CUP S M3X8
14	UG5000001 запросить цену →	1 SENSOR PCB ASSY
15	UG5014001 запросить цену →	1 SENSOR-MAIN HARNESS
16	UF0761001 запросить цену →	1 PAPER EJECTION ROLLER
17	UF8090001 запросить цену →	1 CURVED WASHER
18	UF8105001 запросить цену →	1 BUSHING
19	UF6048000 запросить цену →	1 GEAR,
20	UF0026001 запросить цену →	1 PAWLED BUSHING
21	UF8505001 запросить цену →	1 LOCK LEVER SHAFT
22	UF8506001 запросить цену →	1 LOCK LEVER R
23	UF8504001 запросить цену →	1 LOCK LEVER L
24	UF8126001 запросить цену →	1 LOCK SPRING R
25	UF8125001 запросить цену →	1 LOCK SPRING L
26	UF8095001 запросить цену →	1 PLATEN
27	UF8097001 запросить цену →	2 BUSHING
28	UF8101001 запросить цену →	1 GEAR,33 RB
29	UF8098001 запросить цену →	1 GEAR,23
30	UF8076001 запросить цену →	1 CLUTCH GEAR ASSY
32	UF8094001 запросить цену →	2 GEAR,18/41
33	UF8088001 запросить цену →	1 PLASTIC RETAINING RING
34	UF8087001 запросить цену →	1 SPRING, COMPRESSION
35	UF8122001 запросить цену →	1 GEAR,55
36	UF8123001 запросить цену →	1 PLANET GEAR,34
37	UF8093001 запросить цену →	1 GEAR,39/24
38	UF3665000 запросить цену →	2 RIBBON BUSHING
39	UF8013001 запросить цену →	2 PAWLED RIBBON BUSHING
40	UF8039001 запросить цену →	1 GEAR,33/45
41	UF8025001 запросить цену →	2 GEAR,18
42	UF8034001 запросить цену →	2 GEAR,39
43	UF8046001 запросить цену →	1 ARM C ASSY
44	UF8036001 запросить цену →	2 GEAR,33
45	UF8040001 запросить цену →	1 GEAR,36/27
46	UF8149001 запросить цену →	1 ACTUATOR SPRING
47	UF8148001 запросить цену →	1 COVER SENSOR ACTUATOR
48	UF8030001 запросить цену →	1 ARM A ASSY
49	UF8032001 запросить цену →	1 ARM B ASSY
50	UF8029001 запросить цену →	1 GEAR,20/90
51	UF8035001 запросить цену →	1 SEPARATION ROLLER GEAR
52	UF5511001 ✓ в наличии	1 SEPARATION ROLLER
53	UF8037001 запросить цену →	1 GEAR,20/40
54	UF8038001 запросить цену →	1 CLUTCH LEVER
55	UF6664001 запросить цену →	1 SPRING, EXTENSION
56	UG3086001 запросить цену →	1 SOLENOID
57	UF6616000 запросить цену →	3 GEAR, 14/20
58	UF8144001 запросить цену →	1 DOCUMENT EJECTION ROLLER
59	UF8146001 запросить цену →	1 BUSHING
60	Z26436001 запросить цену →	1 MOTOR
61	U09759001 запросить цену →	1 SCREW, PAN (S/P WASHER) M3X6
62	UG5012001 запросить цену →	1 MOTOR-MAIN HARNESS
63	UF6069000 запросить цену →	1 SLIP GEAR,
64	UF6067001 запросить цену →	1 FRICTION PAD
65	048030345 запросить цену →	1 RETAINING RING, E3
66	UF8043001 запросить цену →	1 BACK TENSION SPRING
67	UF8028001 запросить цену →	1 GEAR,24
68	UF8037001 запросить цену →	1 GEAR,20/40
69	UF8023001 запросить цену →	1 FRICTION TORQUE TRANSMISSION ASSY (GEAR,46 ASSY)
71	UF8022001 запросить цену →	1 DOCUMNET FRONT SENSOR ACTUATOR
72	UF8024001 запросить цену →	1 DOCUMNET REAR SENSOR ACTUATOR
73	UG5064001 запросить цену →	1 CIS UNIT
74	UF8578001 запросить цену →	1 CIS HOLDER R
75	UF8579001 запросить цену →	1 CIS HOLDER L
76	087310815 запросить цену →	2 TAPTITE, CUP B M3X8
77	UG5013001 запросить цену →	1 CIS-MAIN HARNESS
78	UF8041001 запросить цену →	1 CIS LEAF SPRING
79	UF8053001 запросить цену →	1 WHITE PRESSURE ROLLER ASSY
79	UF8054001 запросить цену →	1 WHITE PRESSURE ROLLER
79	UF8056001 запросить цену →	1 BUSHING L
79	UF8057001 запросить цену →	1 WHITE PRESSURE ROLLER GEAR
80	UF8058001 запросить цену →	1 BUSHING R
