Brother MC-3000 — каталог запчастей со схемами

Содержание

1. 1 . 58W111-010 SCANNER FRAME
2. 2 . 58W111-015 DOCUMENT FEED
3. 4 . 58W111-030 PAPER FEED
4. 5 . 58W111-040 PAPER FEED DRIVE
5. 7 . 58W111-050 PURGE UNIT
6. 9 . 58W111-069 LABEL
7. 13 . 58W111-450 POWER CORD

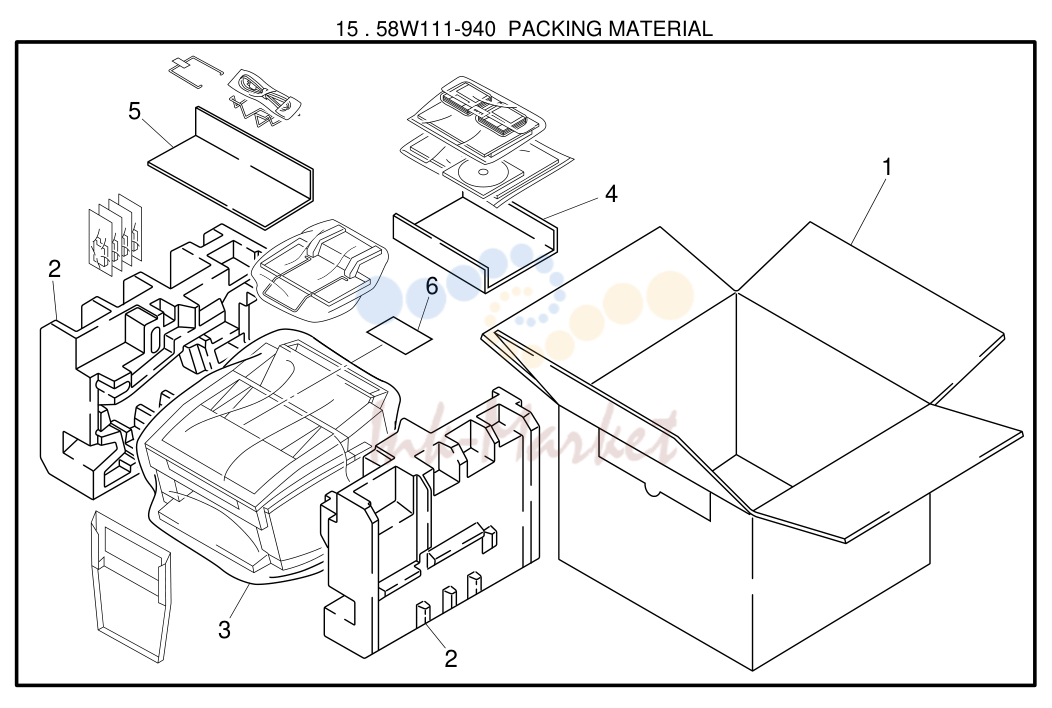

8. 15 . 58W111-940 PACKING MATERIAL

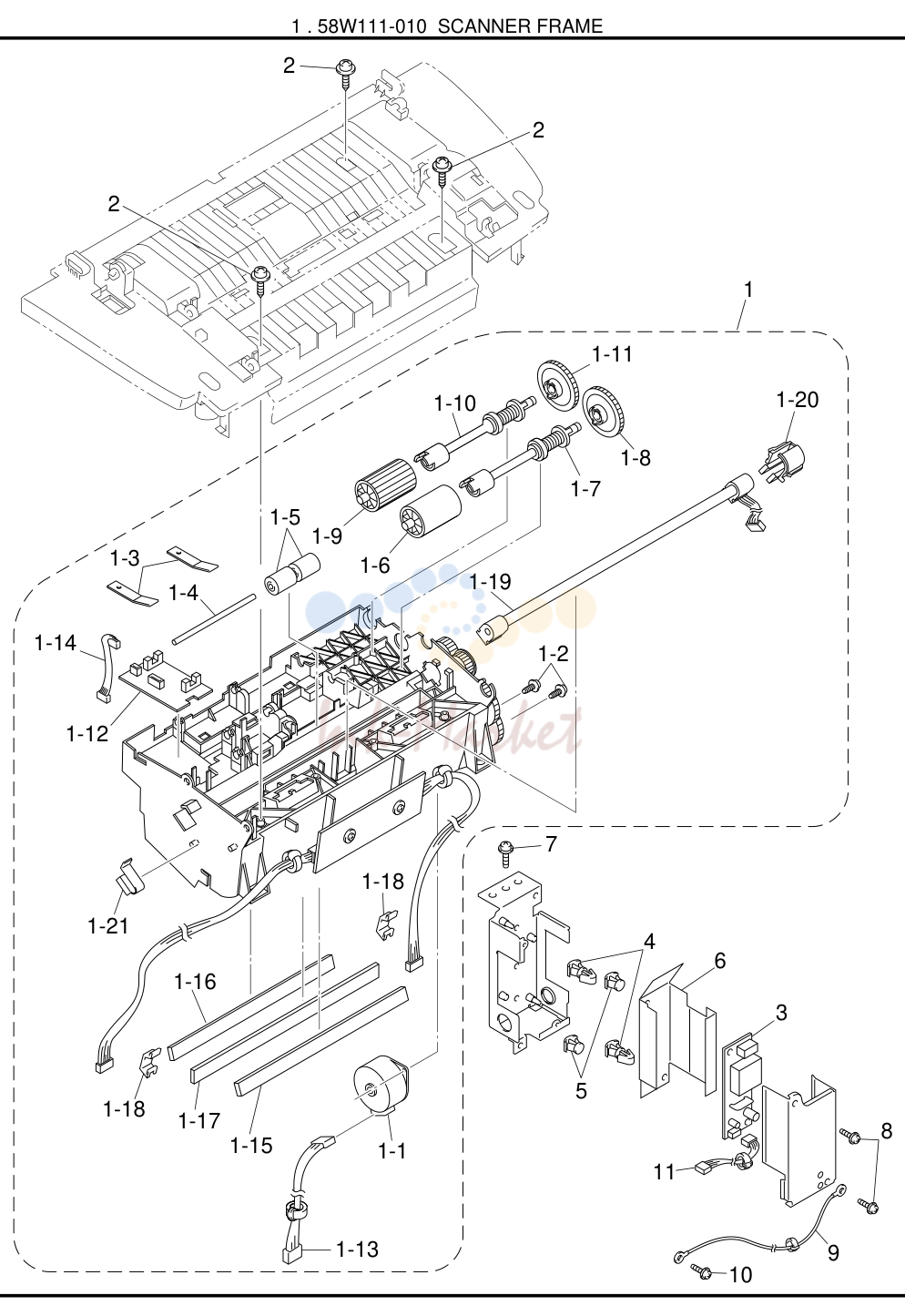

1. 1 . 58W111-010 SCANNER FRAME

№	Артикул	Описание
1	UD6638001 запросить цену →	1 SCANNER UNIT MC (SP)
1-1	Z26446001 запросить цену →	1 SCANNER MOTOR
1-2	0A5300805 запросить цену →	2 SCREW, PAN (S/P WASHER) M3X8
1-3	UF9007001 запросить цену →	2 PRESSURE ROLLER SPRING
1-4	UF9008001 запросить цену →	1 PRESSURE ROLLER SHAFT
1-5	UF9009001 ✓ в наличии	2 PRESSURE ROLLER
1-6	UF4366001 запросить цену →	1 SEPARATION ROLLER
1-7	UF7016001 запросить цену →	1 SEPARATION ROLLER SHAFT ASSY
1-8	UL5632000 запросить цену →	1 GEAR,
1-9	UF7015001 запросить цену →	1 SEPARATION ROLLER
1-10	UF7019001 запросить цену →	1 SEPARATION ROLLER SHAFT ASSY
1-11	UL5632000 запросить цену →	1 GEAR,
1-12	UG6019001 запросить цену →	1 DOCUMENT SENSOR PCB ASSY [B53K293-101A] CHNG
1-13	UG6005001 запросить цену →	1 SCANNER MOTOR HARNESS
1-14	UG6001001 запросить цену →	1 DOCUMENT SENSOR HARNESS
1-15	UF9017001 запросить цену →	1 MIRROR A
1-16	UF9018001 запросить цену →	1 MIRROR B
1-17	UF9019001 запросить цену →	1 MIRROR C
1-18	UF4431001 запросить цену →	2 SPRING, PLATE, MIRROR
1-19	UF9020001 запросить цену →	1 LAMP
1-20	UF9021001 запросить цену →	1 LAMP HOLDER
1-21	UF9022001 запросить цену →	1 LAMP LEAT SPRING
2	087311016 запросить цену →	3 TAPTITE, CUP B M3X10
3	UG6025001 запросить цену →	1 INVERTER PCB ASSY
4	UF9599001 запросить цену →	2 SPACER A
5	UF9600001 запросить цену →	2 SPACER B
6	UF9601001 запросить цену →	1 INSULATING SHEET
7	087311016 запросить цену →	1 TAPTITE, CUP B M3X10
8	087320516 запросить цену →	2 TAPTITE, CUP S M3X5
9	U38877001 запросить цену →	1 INVERTER FG HARNESS ASSY MC
10	087320516 запросить цену →	1 TAPTITE, CUP S M3X5
11	U38878001 запросить цену →	1 INVERTER -MAIN HARNESS MC

2. 2 . 58W111-015 DOCUMENT FEED

№	Артикул	Описание
1	UF9024001 запросить цену →	1 DOCUMENT FRONT SENSOR ACTUATOR
2	UF9025001 запросить цену →	1 DOCUMENT REAR SENSOR ACTUATOR
3	UF7028001 запросить цену →	2 EJECT SPRING
4	UF9265001 запросить цену →	1 COVER GLASS ASSY (SP)
5	UF9027001 запросить цену →	1 INNER COVER,WHITE(1138) ASSY CHNG
5-1	UF9028001 запросить цену →	2 PANEL OPEN SPRING
5-2	UL5664001 запросить цену →	1 ADF FILM
5-3	UF7187001 запросить цену →	1 GEAR COVER FILM
5-4	087311016 запросить цену →	2 TAPTITE, CUP B M3X10
11	UF7033001 запросить цену →	1 LF ROLLER
12	UF7035000 запросить цену →	1 LF ROLLER GEAR
13	UF9209001 запросить цену →	1 DOCUMENT EJECT ROLLER ASSY
14	UF7035000 запросить цену →	1 LF ROLLER GEAR
1-1	UD6012001 запросить цену →	1 SPRING, EXTENSION
1-2	UD6014001 запросить цену →	1 ENCODER STRIP
1-3	UD6015001 запросить цену →	1 CARRIAGE MOTOR UNIT
1-4	0A5300805 запросить цену →	2 SCREW, PAN (S/P WASHER) M3X8
1-5	UD6022001 запросить цену →	1 IDLE PULLEY HOLDER
1-6	UD6023000 запросить цену →	1 IDLE PULLEY
1-7	UD6025001 запросить цену →	1 IDLE PULLEY SHAFT
1-8	0A5300805 запросить цену →	1 SCREW, PAN (S/P WASHER) M3X8
1-9	UD6352001 запросить цену →	1 SPRING EXTENSION
1-10	UF9192001 запросить цену →	1 CARRIAGE ASSY

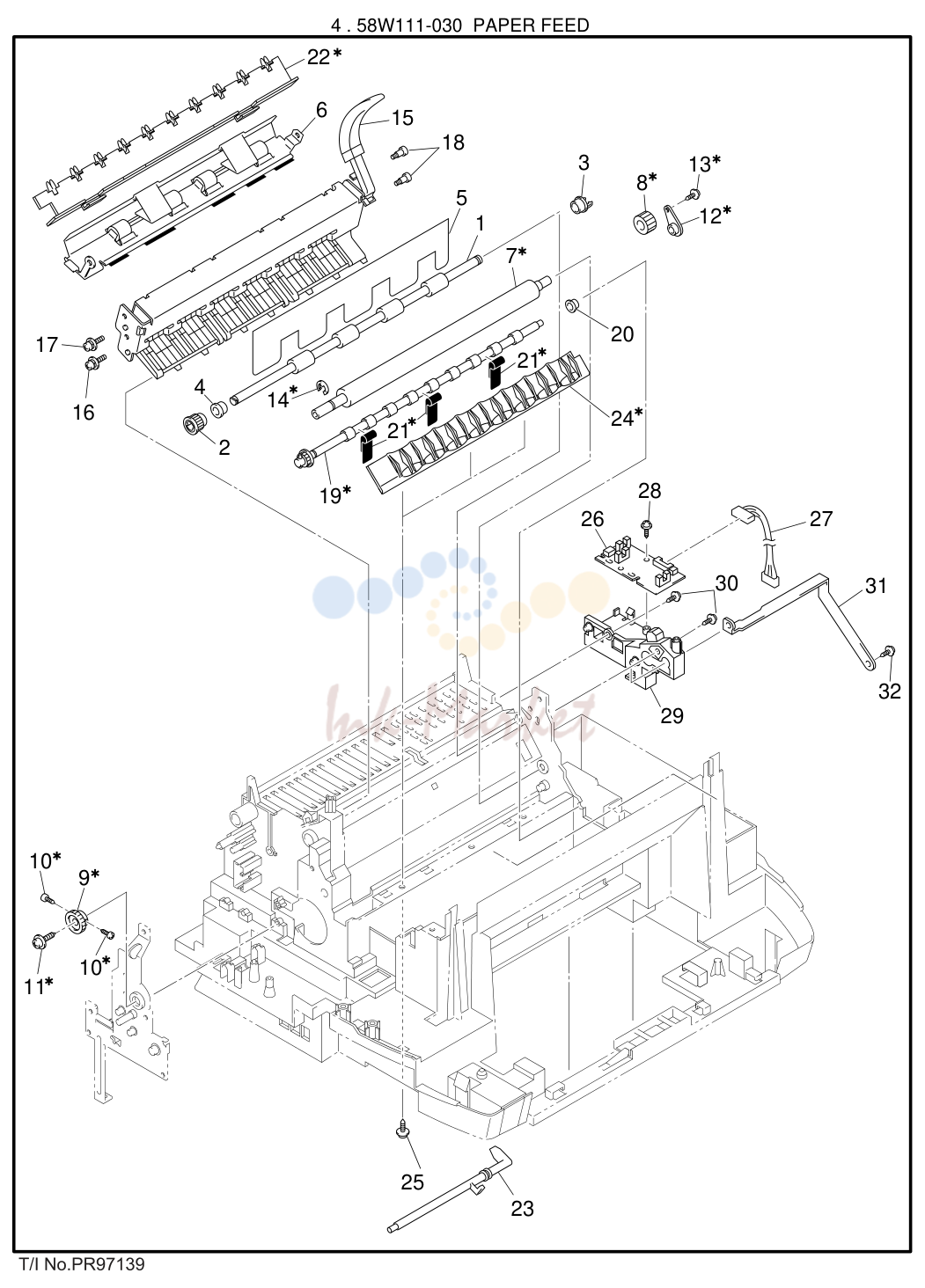

3. 4 . 58W111-030 PAPER FEED

№	Артикул	Описание
1	UF9032001 запросить цену →	1 REGISTRATION ROLLER ASSY
2	UD4310000 запросить цену →	1 PF GEAR
3	UF0026001 запросить цену →	1 RESIN BEARING
4	UF0022000 запросить цену →	1 BUSH
5	UF9237001 запросить цену →	1 REGIST ROLLER FILM CHNG
6	UF9034001 запросить цену →	1 LF CHUTE ASSY
15	UF9151001 запросить цену →	1 PRESSURE ROLLER UNIT
16	087320815 запросить цену →	1 TAPTITE, CUP S M3X8
17	0A5301205 запросить цену →	1 SCREW, PAN (S/P WASHER) M3X12
18	UF0060001 запросить цену →	2 SHOULDER SCREW
19	UD6643001 запросить цену →	1 PAPER EJECT GEAR ASSY MC
20	UF9045001 запросить цену →	1 BUSH
21	UF9244001 запросить цену →	3 EJECT ROLLER FILM
23	UF9048001 запросить цену →	1 PAPER WIDTH SENSER ACTUATOR
25	087310615 запросить цену →	3 TAPTITE, CUP B M3X6
26	UG6032001 запросить цену →	1 1ST-BIN SENSOR PCB ASSY [B53K297-101A] CHNG
27	UG6006001 запросить цену →	1 SENSOR-MAIN HARNESS
28	087311016 запросить цену →	1 TAPTITE, CUP B M3X10
29	UF9049001 запросить цену →	1 1ST BIN SENSOR PCB HOLDER
30	087311016 запросить цену →	2 TAPTITE, CUP B M3X10
31	UF9204001 запросить цену →	1 GROUNDING PLATE, CR-LF CHUTE
32	087320516 запросить цену →	1 TAPTITE, CUP S M3X5

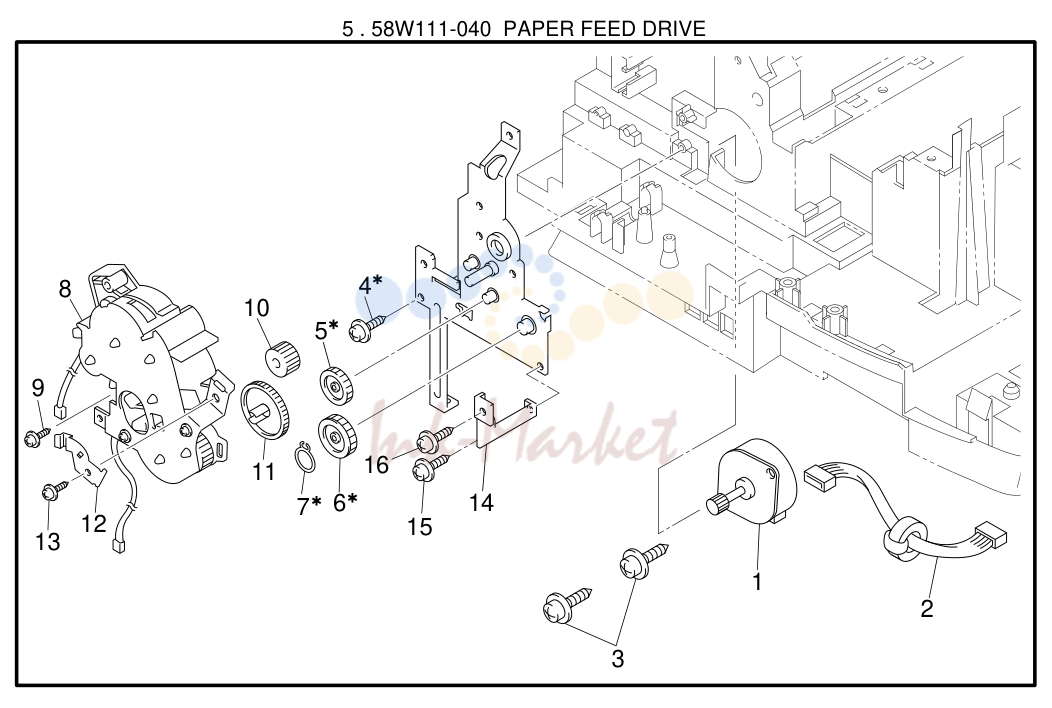

4. 5 . 58W111-040 PAPER FEED DRIVE

№	Артикул	Описание
1	Z26441001 запросить цену →	1 LINE FEED MOTOR
2	UG6007001 запросить цену →	1 LINE FEED MOTOR HARNESS
3	0A5300605 запросить цену →	2 SCREW, PAN (S/P WASHER) M3X6
8	UF9060001 запросить цену →	1 GEAR HOLER ASSY
9	087311016 запросить цену →	1 TAPTITE, CUP B M3X10
10	UF9059001 запросить цену →	1 IDLE GEAR
11	UD6041000 запросить цену →	1 LINE FEED IDLE GEAR
12	UF9155001 запросить цену →	1 GROUNDING PLATE, REGISTRATION ROLLER
13	087311016 запросить цену →	1 TAPTITE, CUP B M3X10
14	UF9067001 запросить цену →	1 GROUNDING PLATE, CB-LF
15	087311016 запросить цену →	1 TAPTITE, CUP B M3X10
16	087320516 запросить цену →	1 TAPTITE, CUP S M3X5
1	UF9260001 запросить цену →	1 MP TRAY ASSY (SP)

5. 7 . 58W111-050 PURGE UNIT

№	Артикул	Описание
1	UF9091001 запросить цену →	1 MAIN FRAME, WHITE(1138)
2	UL5600001 запросить цену →	4 RUBBER FOOT
3	UF9092001 запросить цену →	1 MAIN COVER,WHITE(1138)
4	087311016 запросить цену →	2 TAPTITE, CUP B M3X10
5	087411015 запросить цену →	4 TAPTITE, CUP B M4X10
6	UF9093001 запросить цену →	1 HEAD COVER,WHITE(1138)
7	UF9094001 запросить цену →	1 REAR COVER, WHITE(1138)
8	087311016 запросить цену →	2 TAPTITE, CUP B M3X10
9	UF9095001 запросить цену →	1 TOP COVER,WHITE(1138)
10	UF9191001 запросить цену →	1 OPEN LINK, WHITE(1138)
11	UF9239001 запросить цену →	1 TUBE
12	087311016 запросить цену →	2 TAPTITE, CUP B M3X10
13	UG6035001 запросить цену →	1 HOOK SWITCH PCB ASSY [B53K295-101A] CHNG
14	087311016 запросить цену →	1 TAPTITE, CUP B M3X10
15	U38847001 запросить цену →	1 SPEAKER UNIT MC
16	UF9196001 запросить цену →	1 FLUSHING BOX
18	UF9250001 запросить цену →	1 INK ABSORBER
19	087311016 запросить цену →	1 TAPTITE, CUP B M3X10
20	UF9108001 запросить цену →	1 LAN COVER,WHITE(1138)
21	0A5300805 запросить цену →	2 SCREW, PAN (S/P WASHER) M3X8
22	UD6596001 запросить цену →	1 BOTTOM PLATE ASSY
23	UL5603000 запросить цену →	2 CARD SPACER
24	UG6039001 запросить цену →	1 CENTRO PCB ASSY [B53K296-101B] CHNG
25	002300615 запросить цену →	2 SCREW, PAN M3X6
26	UG6017001 запросить цену →	1 INLET ASSY
27	0A5300805 запросить цену →	2 SCREW, PAN (S/P WASHER) M3X8
28	UF6559001 запросить цену →	1 SCREW, PAN (WASHER) M4X8DB
29	T22687001 запросить цену →	1 SNAP BAND SG130
30	UL5600001 запросить цену →	2 RUBBER FOOT
31	087320516 запросить цену →	1 TAPTITE, CUP S M3X5
32	087311016 запросить цену →	8 TAPTITE, CUP B M3X10
33	UG6037001 запросить цену →	1 COVER SENSOR PCB ASSY [B53K294-101A] CHNG
34	UG3188001 запросить цену →	1 BATTERY ASSY
35	UF9163001 запросить цену →	1 GROUNDING PLATE, CR-BOTTOM PLATE
36	087320516 запросить цену →	2 TAPTITE, CUP S M3X5
37	087311016 запросить цену →	1 TAPTITE, CUP B M3X10
38	UF9101001 запросить цену →	1 PAPER EJECTION COVER,WHITE
39	0A5300805 запросить цену →	2 SCREW, PAN (S/P WASHER) M3X8
40	UF9208001 запросить цену →	1 CR REINFORCEMENT L
41	087311016 запросить цену →	2 TAPTITE, CUP B M3X10
42	UG6009001 запросить цену →	1 HOOK SWITCH HARNESS
43	UG6012001 запросить цену →	1 COVER-MAIN HERNESS
44	UG6013001 запросить цену →	1 CENTRO HARNESS A
45	U38848001 запросить цену →	1 CENTRO HARNESS B MC
46	UG6096001 запросить цену →	1 COVER-MAIN HARNESS B
47	UF9205001 запросить цену →	1 HARNESS SUPPORT
48	UD6502001 запросить цену →	1 HANDSET COVER
49	UD6503001 запросить цену →	1 MODULAR PORT COVER
50	UD6501001 запросить цену →	1 VC COVER
51	UF9213001 запросить цену →	1 ANTI-STATIC BRUSH
52	UD6595000 запросить цену →	1 IF HARNESS BOX COVER
53	UD6593001 запросить цену →	1 IF HARNESS HOLDER
54	UD6597001 запросить цену →	1 FFC CORE HOLDER
55	UD6598001 запросить цену →	1 FFC CORE SPACER
56	U38738000 запросить цену →	3 FERRITE CORE
57	087320516 запросить цену →	2 TAPTITE, CUP S M3X5
58	087311016 запросить цену →	1 TAPTITE, CUP B M3X10
59	UD6605001 запросить цену →	2 PAPER EJECT GUIDE PLATE

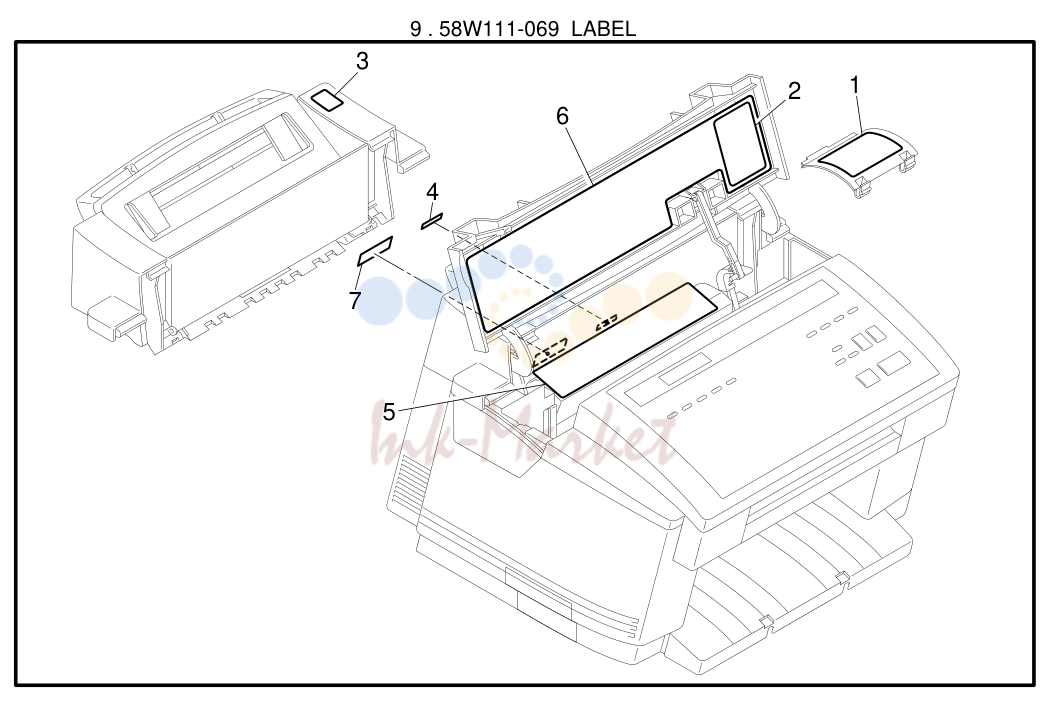

6. 9 . 58W111-069 LABEL

№	Артикул	Описание
1	UD6227001 запросить цену →	1 P THICKNESS INSTRUCTION LABEL
2	UD6255001 запросить цену →	1 CAUTION LABEL
3	UD6509001 запросить цену →	1 LABEL, B-LOGO MC
4	UH2534001 запросить цену →	1 HOT LINE LABEL
5	UD6556001 запросить цену →	1 PROTECTION FILM
6	UD6558001 запросить цену →	1 OPEN COVER FILM
7	UH2519001 запросить цену →	1 MARKING LABEL, SE/NE
1	UD6554001 запросить цену →	1 PANEL ASSY MC
1-1	UF9117001 запросить цену →	1 CONTROL PANEL COVER, WHITE(1138)
1-2	UD6505001 запросить цену →	1 KEY, ON/OFF
1-3	UF8172003 запросить цену →	1 KEY, START
1-4	UF9118001 запросить цену →	2 KEY, FUNCTION
1-5	UF8174001 запросить цену →	1 KEY, COPY
1-6	UF8174002 запросить цену →	1 KEY, COPY
1-7	UF5581005 запросить цену →	1 KEY, FUNCTION
1-8	UF9120001 запросить цену →	1 KEY, MODE, GRAY(1267)
1-9	UG6041001 запросить цену →	1 PANEL PCB ASSY [B53K299-1] CHNG
1-10	UG4162000 запросить цену →	1 LCD:LMG1622-NPR#
1-11	UG6044001 запросить цену →	1 FPC KEY
1-12	UF9121001 запросить цену →	1 PANEL REAR COVER
1-13	UF7155001 запросить цену →	1 DOCUMENT PRESSURE BAR
1-14	UF4404001 запросить цену →	1 SPRING, COMPRESSION
1-15	UF9122001 запросить цену →	1 SEPARATION RUBBER HOLER
1-16	UF9123001 запросить цену →	1 ADF RELEASE LEVER
1-17	UF9124001 запросить цену →	1 ADF SLIDE CAM
1-18	UF9125001 запросить цену →	1 INSULATION SHEET
1-19	UF7158000 запросить цену →	1 SEPARATION RUBBER
1-20	UF7159001 запросить цену →	1 ADF SPRING PLATE
1-21	UF7160001 запросить цену →	1 SPRING PLATE, ADF FRONT
1-22	UF7161000 запросить цену →	1 DOCUMENT INHALER
1-23	UF7162001 запросить цену →	1 SPRING, COMPRESSION
1-24	087310815 запросить цену →	2 TAPTITE, CUP B M3X8
1-25	UF9215001 запросить цену →	2 ANTI-STATIC BRUSH
2	UD6516001 запросить цену →	1 OVERLAY MC-3000
3	UD6557001 запросить цену →	1 OVERLAY SPACER
4	UG6016001 запросить цену →	1 PANEL-MAIN HARNESS
1	UG6106001 запросить цену →	1 PROM:PRINTER
2	UD6645001 запросить цену →	1 MAIN PCB ASSY [B53K299-351G] CHNG
1	U38827001 запросить цену →	1 POWER SUPPLY UNIT 02 - A CHNG
2	087320516 запросить цену →	2 TAPTITE, CUP S M3X5
3	UG6018001 запросить цену →	1 POWER-MAIN HARNESS

7. 13 . 58W111-450 POWER CORD

№	Артикул	Описание
1	UD6510001 запросить цену →	1 USERS GUIDE ENG
1	UD6511001 запросить цену →	1 USERS GUIDE GER
1	UD6512001 запросить цену →	1 USERS GUIDE FRA
1	UD6628001 запросить цену →	1 USERS GUIDE HOLLAND
1	UD6629001 запросить цену →	1 USERS GUIDE NOR
1	UD6630001 запросить цену →	1 USERS GUIDE DEN
1	UD6632001 запросить цену →	1 USERS GUIDE ITA
2	UD6513001 запросить цену →	1 SETUP GUIDE ENG
2	UD6514001 запросить цену →	1 SETUP GUIDE GER
2	UD6515001 запросить цену →	1 SETUP GUIDE FRA
2	UD6633001 запросить цену →	1 SETUP GUIDE HOLLAND
2	UD6634001 запросить цену →	1 SETUP GUIDE NOR
2	UD6635001 запросить цену →	1 SETUP GUIDE DEN
2	UD6637001 запросить цену →	1 SETUP GUIDE ITA
3	UF9131001 запросить цену →	1 DOCUMENT EJECT TRAY ASSY
4	UL6856000 запросить цену →	1 TRAY EXTENSION
5	UF8048001 запросить цену →	1 DOCUMENT SUPPORT
6	UF9103001 запросить цену →	1 PAPER TRAY
7	UL6955001 запросить цену →	1 DUST COVER
8	U38840001 запросить цену →	1 CD-ROM

8. 15 . 58W111-940 PACKING MATERIAL

№	Артикул	Описание
1	UE0626001 запросить цену →	1 CARTON MC-3000 EU
2	UE1597001 запросить цену →	1 STYROFORM
3	UE1688001 запросить цену →	1 BAG 1000X1000H
4	UE1647001 запросить цену →	1 PAD FOR MANUAL
5	UE1648001 запросить цену →	1 PAD FOR ACCESSORY
6	UF0443001 запросить цену →	1 PROTECTION PAPER
1	ZA0310001 запросить цену →	1 HEAD CLEANER STICK ASSY
2	ZA0315001 запросить цену →	1 HEAD NOZZLE PROTECTOR
3	ZA0316001 запросить цену →	1 HEAD FILTER COVER
4	ZA0311001 запросить цену →	1 PRIMER LIQUID CARTRIDGE
5	ZA0312001 запросить цену →	1 PRIMER LIQUID CARTRIDGE
6	ZA0305001 запросить цену →	1 DUMMY CARTRIDGE
7	ZA0306001 запросить цену →	1 DUMMY CARTRIDGE
8	ZA0304001 запросить цену →	1 PRIMER LIQUID ASSY
