Brother LX 300, 1200 — каталог запчастей со схемами

Содержание

1. NOTES FOR USING THIS PARTS REFERENCE LIST
2. 1 . CHASSIS
3. 3 . X CUTTER CL2000006
4. MODEL LX-1200/LX-300 86S-201-034
5. 7 . GEARS
6. 9 . Y-CA CHASSIS
7. 11 . TRIMMER-MECHA
8. 13 . COVERS CL2000007
9. 14 . LABELS
10. 16 . AC ADAPTORS
11. 18 . SWITCH PCB
12. 20 . OPTIONS

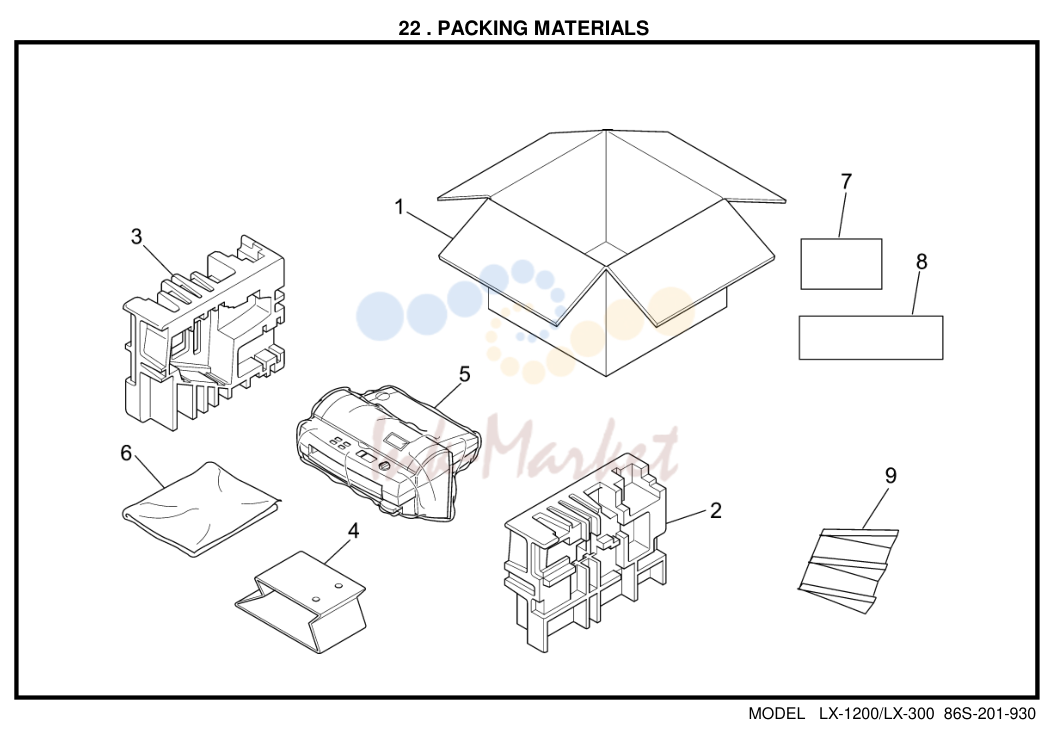

13. 22 . PACKING MATERIALS

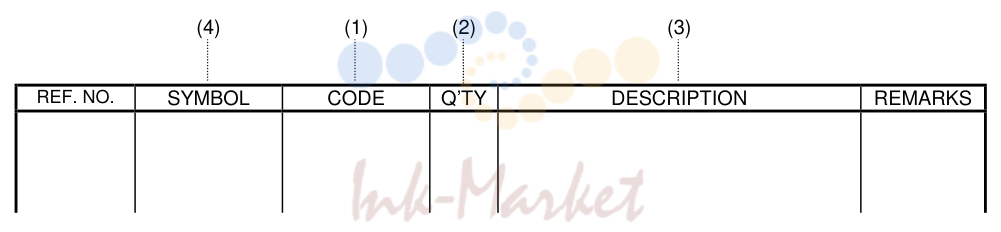

1. NOTES FOR USING THIS PARTS REFERENCE LIST

№	Артикул	Альт. артикул	Описание
1			. CHASSIS..............................................................................1
2			. DRIVING ROLLER ...............................................................1
3			. X CUTTER............................................................................3
4			. PAPER FEED.......................................................................3
5			. PAPER EJECT.....................................................................5
6			. DIAL SWITCH.......................................................................5
7			. GEARS .................................................................................7
8			. Y CUTTER............................................................................7
9			. Y-CA CHASSIS.....................................................................9
10			. ROLLER HOLDER..............................................................9
11			. TRIMMER MECHA ...........................................................11
12			. MOTORS ...........................................................................11
13			. COVERS.....................................................................................13
14			. LABELS......................................................................................15
15			. SENSORS..................................................................................15
16			. AC ADAPTORS.................................................................17
17			. MAIN PCB..........................................................................18

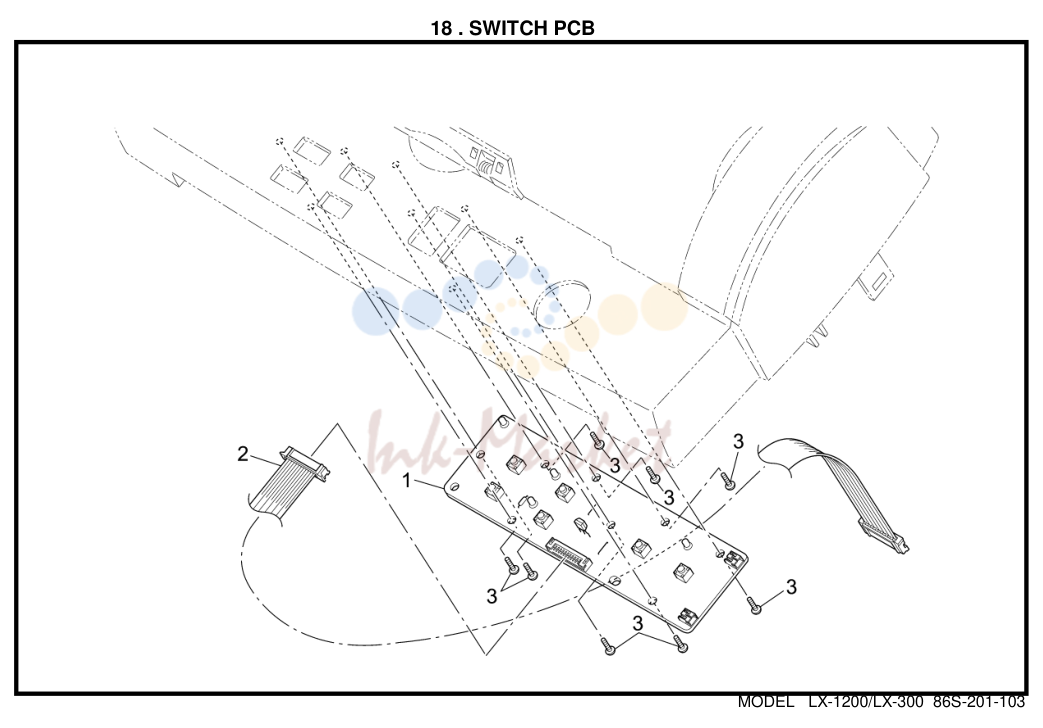

18			. SWITCH PCB ....................................................................20
19			. JACK PCB.........................................................................20
20			. OPTIONS...........................................................................22

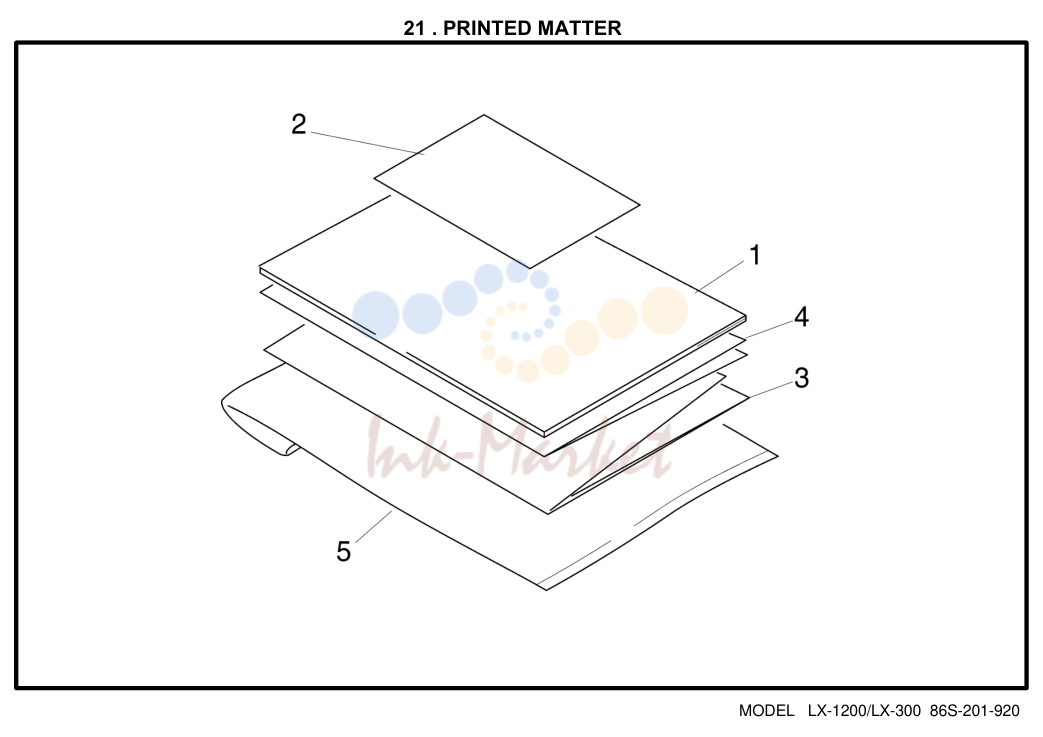

21			. PRINTED MATTER............................................................22
22			. PACKING MATERIALS.....................................................24
23			. ADJUSTMENT TOOL........................................................26

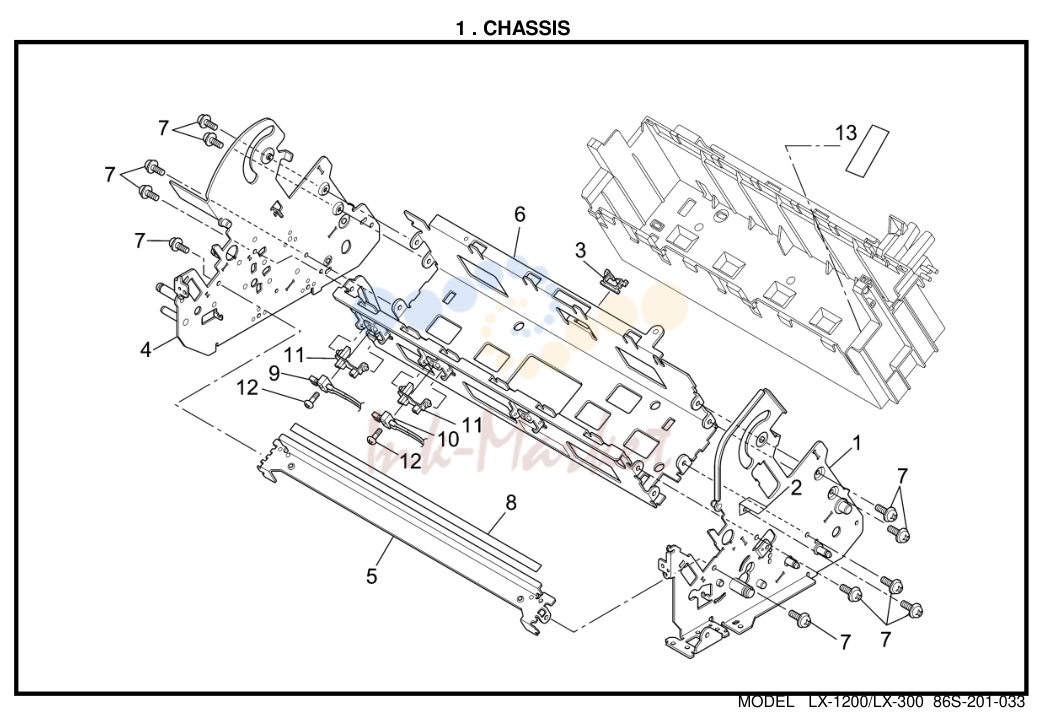

2. 1 . CHASSIS

№	Артикул	Альт. артикул	Описание
1			. CHASSIS CL2001006
1	LC0275001 запросить цену →	1CHASSIS	R SUB ASSY
2	LC0742001 запросить цену →	1CHASSIS	R SUPPORT
3	UA9514001 запросить цену →	1EDGING	SADDLE EDS-1
4	LC0283001 запросить цену →	1CHASSIS	L SUB ASSY
5	LC0291001 запросить цену →	1MAIN	CHASSIS F
6	LC0292001 запросить цену →	1MAIN	CHASSIS B
7	UA9905001 запросить цену →		11SCREW, CUP M3X5 (10 SIDE CHASSIS SCREWS AND 1 FOR CHASSIS R SUPPORT)
8	LC0293001 запросить цену →	1SHEET	GUIDE FILM
9	LC0887001 запросить цену →	1LEAF	SWITCH C3 ASSY CHNG#B
10	LC0888001 запросить цену →	1LEAF	SWITCH C4 ASSY CHNG#B
11	LC0297001 запросить цену →	2CASSETTE	ACTUATOR
12	062261005 запросить цену →		2SCREW, PAN M2.6X10 (LEAF SWITCH C3,4 SCREW)
13	LC0789001 запросить цену →	1DISCHARGING	CLOTH C
2			. DRIVING ROLLER
1	LC0298001 запросить цену →	1DRIVING	ROLLER ASSY
4	LC0302001 запросить цену →	1ROLLER	GEAR BD
5	LC0303001 запросить цену →	1ROLLER	GEAR CD
6	048090346 запросить цену →	2RETAINING	RING, E9 (DRIVING ROLLER)

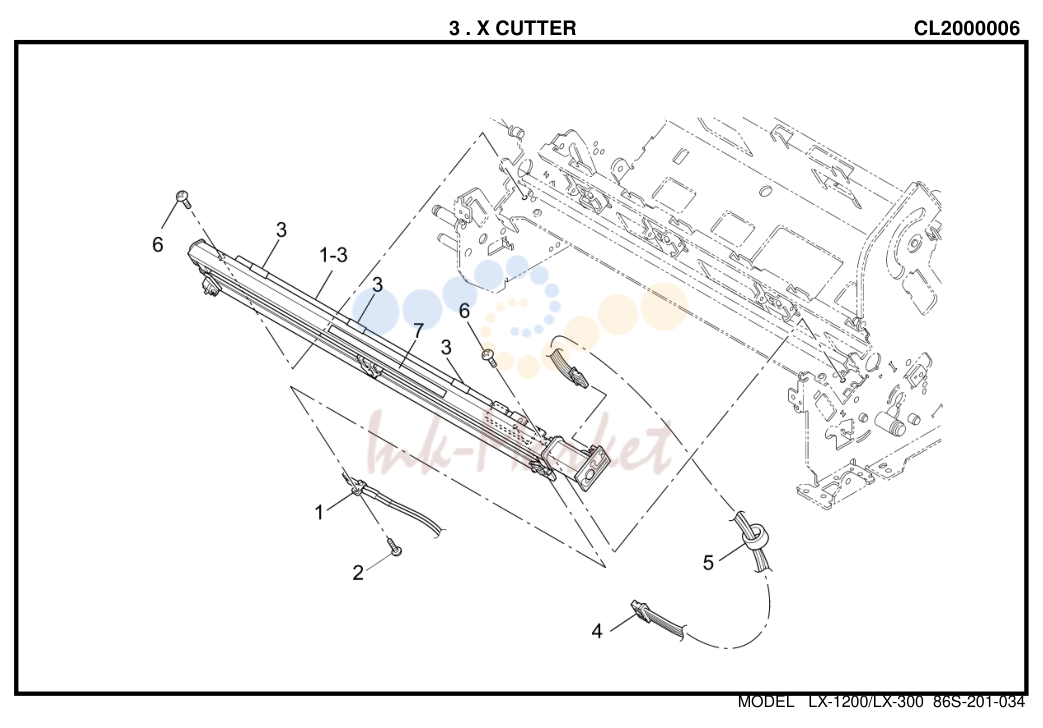

3. 3 . X CUTTER CL2000006

№	Артикул	Альт. артикул	Описание
3			. X CUTTER CL2000006, CL2000015
1-3	LC0342001 запросить цену →		1X CUTTER UNIT A3
1	LC0345001 запросить цену →	1LEAF	SWITCH F ASSY
2	083210615 запросить цену →		1TAPTITE, PAN B M2X6 (LEAF SWITCH F SCREW)
3	LC0780001 запросить цену →		3Y CUTTER FOAM
4	LC0347001 запросить цену →		1X CUTTER HARNESS ASSY A3
5	UG3005000 запросить цену →	1FERRITE	CORE:16X8X10
6	000300605 запросить цену →	2SCREW	BIND M3X6 (X CUTTER SCREW)
7	LC0727001 запросить цену →		1X CUTTER FILM ADD
4			. PAPER FEED
1	LC0313001 запросить цену →	1PAPER	FEED HOLDER L SUB ASSY
2	LC0316001 запросить цену →	1PAPER	FEED HOLDER PLATE R
3	LC0317001 запросить цену →	1PAPER	FEED ROLLER ASSY
4	LC0319001 запросить цену →	1PAPER	FEED SUB ROLLER
5	LC0320001 запросить цену →	1ROLLER	GEAR AD
6	LC0321001 запросить цену →		2BEARING
7	LC0322001 запросить цену →		2SUB BEARING
8	LC0323001 запросить цену →	2PAPER	FEED ROLLER SPRING
9	LC0827001 запросить цену →	1ACTUATOR	TOP K CHNG#D
10	048040346 запросить цену →	2RETAINING	RING, E4

4. MODEL LX-1200/LX-300 86S-201-034

№	Артикул	Альт. артикул	Описание
5			. PAPER EJECT CL2001008
1	LC0330001 запросить цену →	1PAPER	EJECT ROLLER ASSY
2	LC0332001 запросить цену →	2PAPER	EJECT ROLLER BEARING
3	LC0333001 запросить цену →	2PAPER	EJECT SHAFT HOLDER
4	LC0334001 запросить цену →	1PAPER	EJECT SUB ROLLER ASSY
5	LC0335001 запросить цену →	2PAPER	EJECT SUB ROLLER SPRING
6	LC0336001 запросить цену →		1YC LIFT SHAFT
7	LC0341001 запросить цену →		1LF CHANGE SHAFT
8-9	LC0348001 запросить цену →		1Y DIVERSION LEVER ASSY
9	LC0350031 запросить цену →		1Y CUTTER GUIDE R ADD
10	LC0320001 запросить цену →	2ROLLER	GEAR AD
11	LC0355001 запросить цену →		2Y EXTENSION SPRING
12	048040346 запросить цену →	1RETAINING	RING,E4 (YC LIFT SHAFT RING)

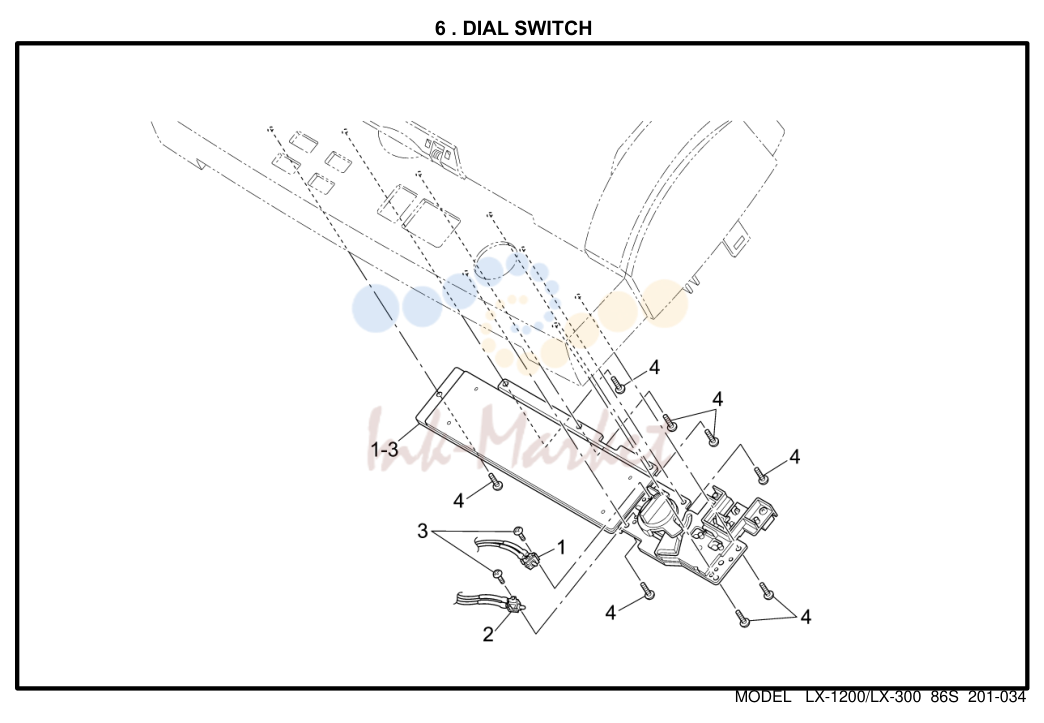

6			. DIAL SWITCH CL2001001
1-3	LC0836001 запросить цену →	1DIAL	SWITCH HOLDER UNIT B2 CHNG#D
1	LC0474001 запросить цену →	1PUSH	SW ASSY 1 ( WHITE )
2	LC0414001 запросить цену →	1PUSH	SW ASSY 2 ( RED )
3	UT0855001 запросить цену →		2SCREW, PAN M1.7X6 (PUSH SW1,2 SCREW)
4	085310815 запросить цену →		8TAPTITE, BIND B M3X8 (DIAL SWITCH HOLDER SCREW)

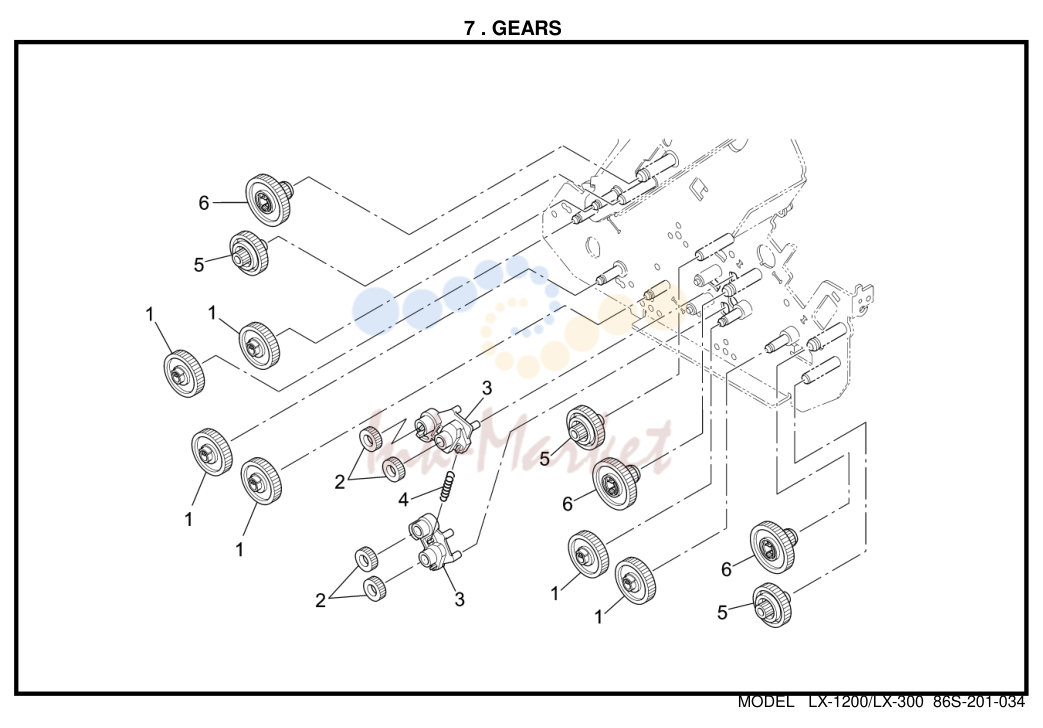

5. 7 . GEARS

№	Артикул	Альт. артикул	Описание
7			. GEARS CL2000015
1	LC0304001 запросить цену →	6IDLE	GEAR A
2	LC0305001 запросить цену →	4IDLE	GEAR B
3	LC0306001 запросить цену →	2GEAR	HOLDER
4	LC0307001 запросить цену →	1SPRING	FOR GEAR HOLDER
5	LC0308001 запросить цену →	3DOUBLE	GEAR A
6	LC0309001 запросить цену →	3DOUBLE	GEAR B
8			. Y CUTTER
1	LC0325001 запросить цену →		1Y SENSOR RAIL
2	LC0828001 запросить цену →	1PAPER	FEED FILM K CHNG#D
3	LC0829001 запросить цену →	1REINFORCEMENT	FILM K CHNG#D
4	LC0327001 запросить цену →		1Y SENSOR SHAFT
5	048040346 запросить цену →	4RETAINING	RING, E4
6	LC0674001 запросить цену →	1Y-CA	SENSOR (SP)
7	UA9426000 запросить цену →		2FPC HOLDER A
8	UA9905001 запросить цену →		2SCREW, CUP M3X5 (Y SENSOR RAIL SCREW)
9	LC0356043 запросить цену →		1Y CUTTER ARM
10	LC0357021 запросить цену →		1Y SENSOR CARRIAGE ARM
11	085311015 запросить цену →		1SCREW, BIND B TITE 3X10 (Y-CA ARM SCREW)
12	LC0358001 запросить цену →		1Y CUTTER ARM SHAFT

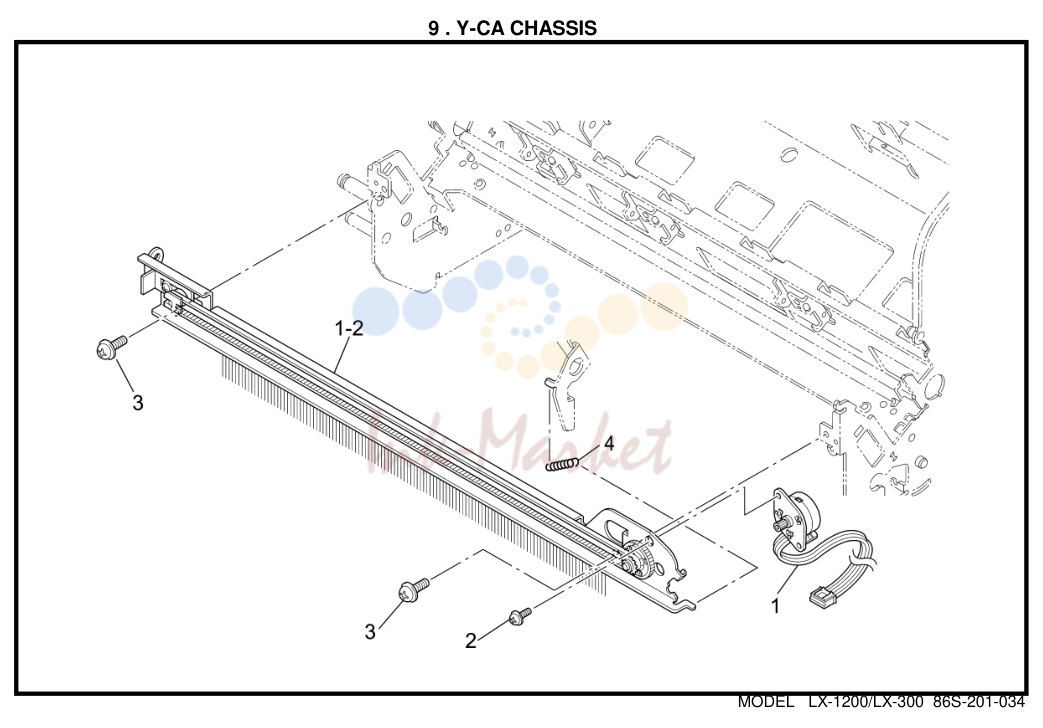

6. 9 . Y-CA CHASSIS

№	Артикул	Альт. артикул	Описание
9			. Y-CA CHASSIS
1-2	LC0359001 запросить цену →	1Y-CA	CHASSIS ASSY
1	Z26819001 запросить цену →	1BP242516M14-YCA	(Y-CA MOTOR)
2	U00478002 запросить цену →		1SCREW, FLANGED M2.6X5 (Y-CA MOTOR SCREW)
3	UA9905001 запросить цену →		2SCREW, CUP M3X5 (Y-CA CHASSIS SCREW)
4	LC0355001 запросить цену →		1Y EXTENSION SPRING
10			. ROLLER HOLDER
1-1	LC0364001 запросить цену →	1ROLLER	HOLDER ASSY
1	LC0303001 запросить цену →	1ROLLER	GEAR CD
2	LC0388001 запросить цену →	1ROLLER	HOLDER SPRING
3	048040346 запросить цену →	2RETAINING	RING, E4 (ROLLER HOLDER RING)
4	LC0748001 запросить цену →		2SPACER

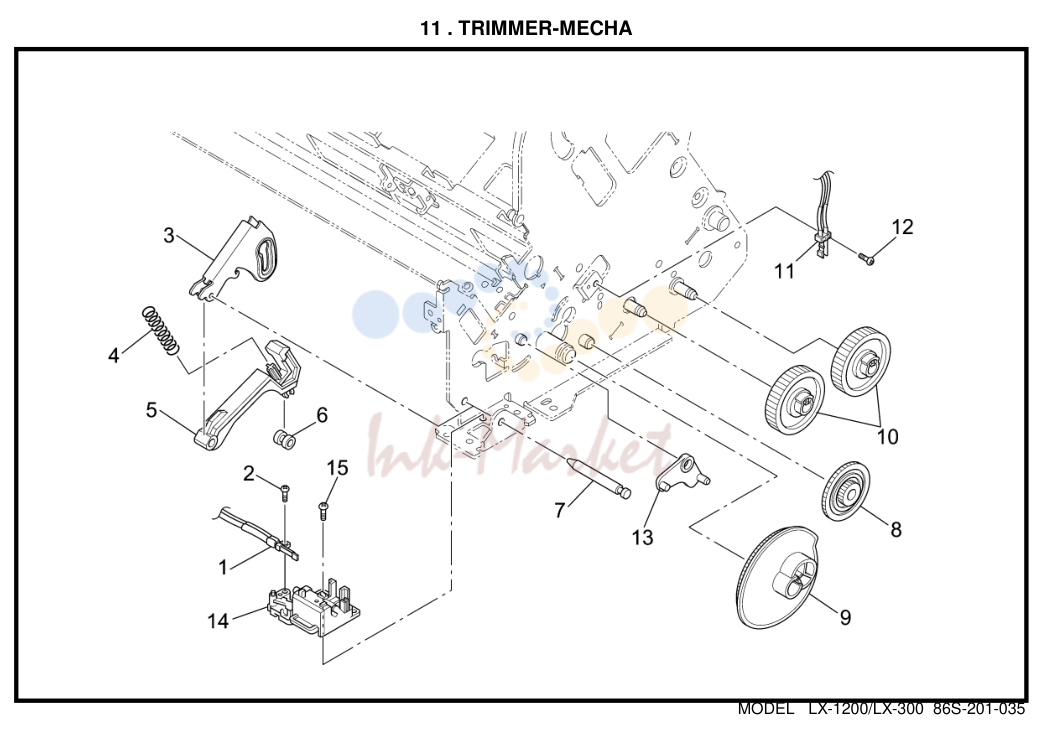

7. 11 . TRIMMER-MECHA

№	Артикул	Альт. артикул	Описание
11			. TRIMMER-MECHA CL2001006
1	LC0389001 запросить цену →	1LEAF	SWITCH TRI ASSY
2	083210615 запросить цену →		1TAPTITE, PAN B M2X6 (LEAF SWITCH TRI SCREW)
3	LC0390001 запросить цену →		1T LEVER A
4	LC0391001 запросить цену →	1SPRING	FOR T LEVER
5	LC0392001 запросить цену →		1T LEVER B
6	UA9448000 запросить цену →		1T CAM ROLLER
7	LC0393001 запросить цену →		1T LEVER SHAFT
8	LC0337001 запросить цену →	1DOUBLE	GEAR S
9	LC0338001 запросить цену →	1CONTROL	CAM GEAR
10	LC0304001 запросить цену →	2IDLE	GEAR A
11	LC0889001 запросить цену →	1LEAF	SWITCH SG ASSY CHNG#B
12	062261005 запросить цену →		1SCREW, PAN M2.6X10 (LEAF SWITCH SG SCREW)
13	LC0340001 запросить цену →		1YC LIFT ARM
14	LC0401001 запросить цену →		1T CUTTER ASSY (SP)
15	000300605 запросить цену →		1SCREW, BIND M3X6 (T CUTTER SCREW)
12			. MOTORS
1	Z26813001 запросить цену →	1BP484223LM46-SG	(SG MOTOR)
2	LC0537001 запросить цену →		1SG MOTOR HARNESS
3	UA9905001 запросить цену →		4SCREW, CUP M3X5 (SG MOTOR SCREW,LF MOTOR SCREW)
4	LC0398001 запросить цену →		1LF MOTOR M49SP-1 (LF MOTOR)
5	LC0399001 запросить цену →		1LF MOTOR HARNESS
6	LC0310001 запросить цену →		1LF MOTOR HOLDER
7	LC0311001 запросить цену →		3SPACER
8	LC0312001 запросить цену →		3SCREW,CUP M3X20 (LF MOTOR HOLDER SCREW)

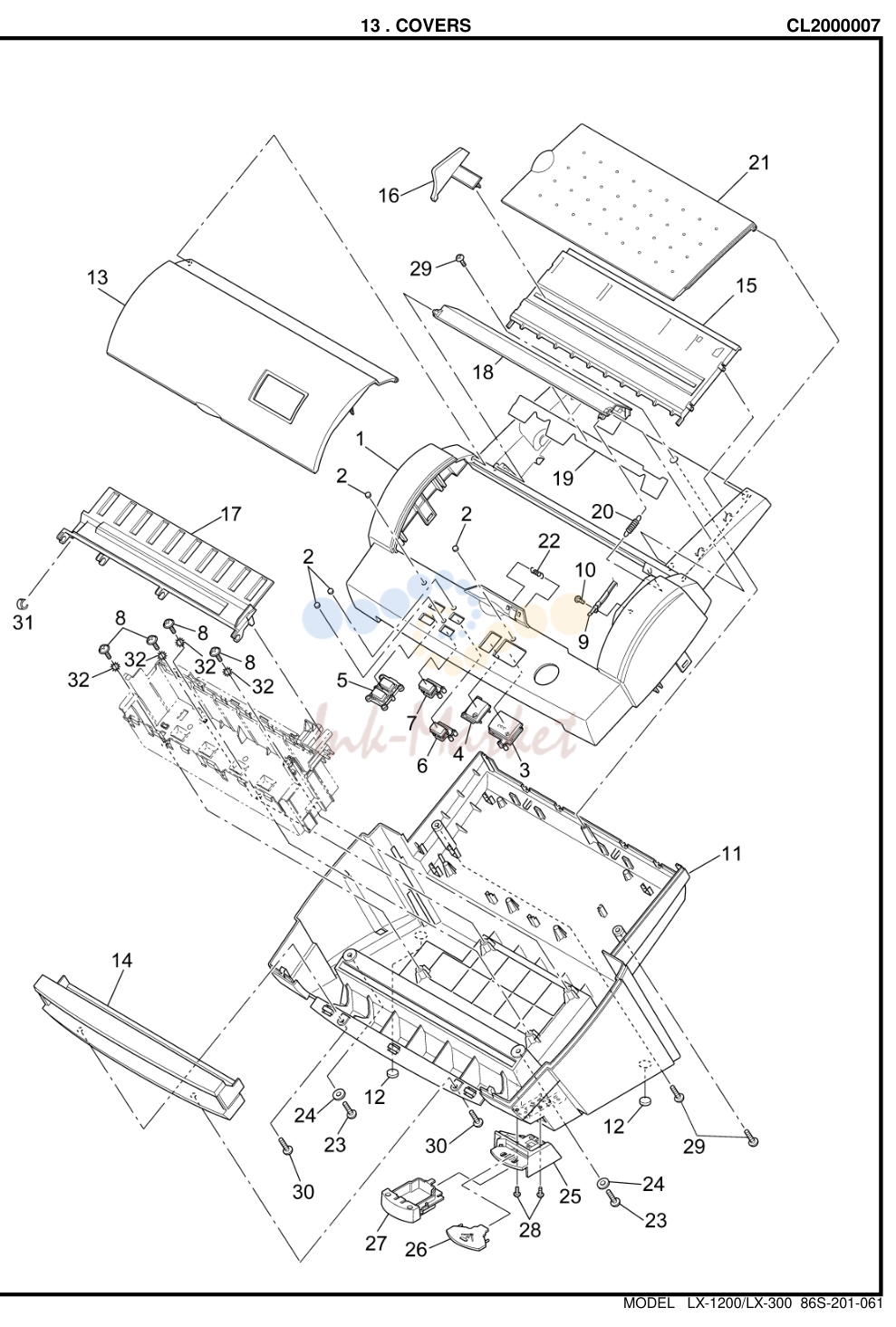

8. 13 . COVERS CL2000007

№	Артикул	Альт. артикул	Описание
13			. COVERS CL2001006
1	LC0400038 запросить цену →	1BODY	COVER B
2	LC0418001 запросить цену →		4LED LENS
3	LC0419043 запросить цену →	1START	KEY
4	LC0420044 запросить цену →	1STOP	KEY
5	LC0421038 запросить цену →		1TWO CONNECTION SWITCH
6	LC0422038 запросить цену →	1CONTINUOUS	KEY
7	LC0423038 запросить цену →	1EXTRA	BORDER KEY
8	087411215 запросить цену →		4TAPTITE, CUP B M4X12 (BOTTOM COVER SCREW A)
9	LC0890001 запросить цену →	1COVER	SW ASSY CHNG#B
10	083271215 запросить цену →		1TAPTITE, PAN B M2.6X12 (COVER SWITCH SCREW)
11	LC0425038 запросить цену →	1BOTTOM	COVER B
12	U41192001 запросить цену →	2FELT	FOOT
13	LC0427038 запросить цену →		1TOP COVER ASSY B US
13	LC0517038 запросить цену →		1TOP COVER ASSY B EUR
14	LC0433039 запросить цену →	1FRONT	COVER
15	LC0434039 запросить цену →	1PAPER	TRAY A
16	LC0435039 запросить цену →	1PAPER	GUIDE
17	LC0436039 запросить цену →	1PAPER	TRAY B
18	LC0437038 запросить цену →	1BACK	COVER
19	LC0438001 запросить цену →	1BACK	COVER FILM
20	LC0439001 запросить цену →	1SPRING	FOR BACK COVER
21	LC0440039 запросить цену →		1SUB TRAY
22	LC0442001 запросить цену →	1SPRING	(TOP COVER STOPPER)
23	000300605 запросить цену →		2SCREW,BIND M3X6 (BOTTOM COVER SCREW B)
24	026050135 запросить цену →		2WASHER, PLAIN S 5 (BOTTOM COVER SCREW B WASHER)
25	LC0394038 запросить цену →	1TRIMMER	UPPER COVER
26	LC0395042 запросить цену →		1T CUTTER PLATE
27	LC0396038 запросить цену →	1TRIMMER	BOTTOM COVER
28	UA9905001 запросить цену →		2SCREW,CUP M3X5 (TRIMMER UPPER COVER SCREW)
29	085310815 запросить цену →		3TAPTITE,BIND B M3X8 (BOTTOM COVER SCREW B)
30	085270815 запросить цену →		2TAPTITE,BIND B M2.6X8
31	LC0794001 запросить цену →	1TRAY	B STOPPER ADD
32	027040225 запросить цену →		4WASHER, EX TOOTH 4 ADD

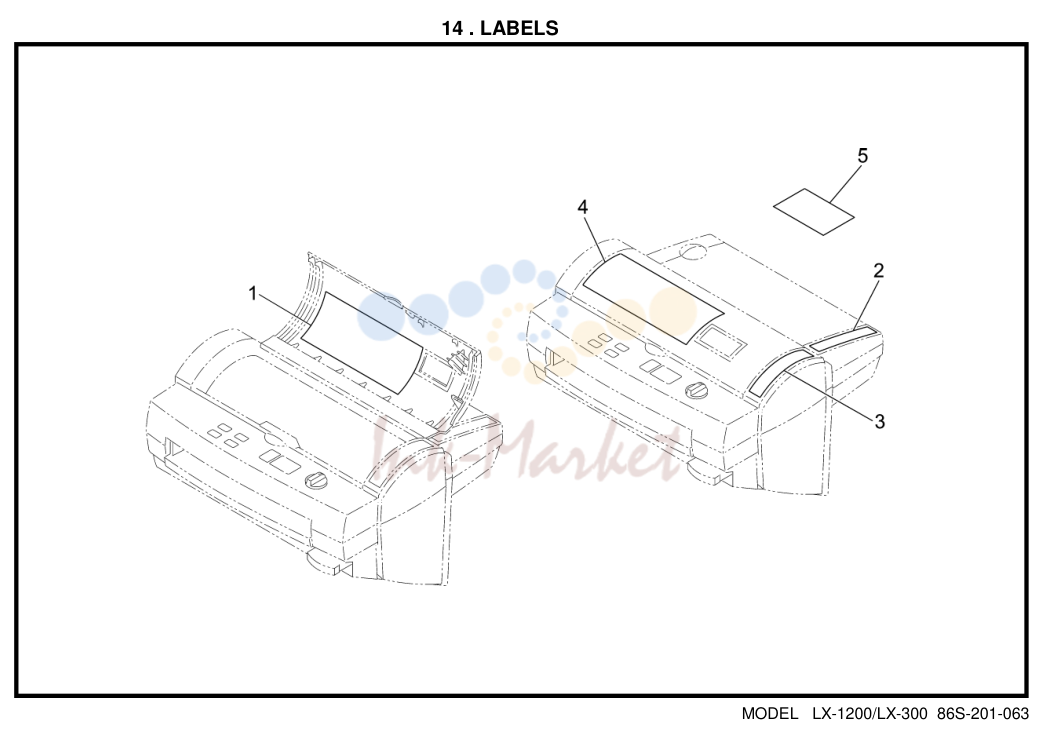

9. 14 . LABELS

№	Артикул	Альт. артикул	Описание
14			. LABELS
1	LC0443001 запросить цену →	1ATTENTION	LABEL A BRO
2	LC0444001 запросить цену →	1DOCUMENT	SET CAUTION LABEL BRO
3	LC0445001 запросить цену →	1CAUTION	LABEL
4	LC0592001 запросить цену →	1MYLAR	STICKER UK
4	LC0593001 запросить цену →	1MYLAR	STICKER CA
4	LC0594001 запросить цену →	1MYLAR	STICKER GERMAN
4	LC0597001 запросить цену →	1MYLAR	STICKER SPANISH
4	LC0274001 запросить цену →	1MYLAR	STICKER A USA
4	LC0595001 запросить цену →	1MYLAR	STICKER FRENCH
4	LC0596001 запросить цену →	1MYLAR	STICKER DUTCH
5	LC0732001 запросить цену →	1RATING	LABEL, BRO AUS
5	LC0733001 запросить цену →	1RATING	LABEL, BRO OTHER
5	LC0446001 запросить цену →	1RATING	LABEL, BRO USA CAN NOM
5	LC0731001 запросить цену →	1RATING	LABEL, BRO EUROPE
15			. SENSORS
1	LC0675002 запросить цену →		1ENC PCB ASSY 1,(SP)
2	LC0449001 запросить цену →		1ENC HARNESS ASSY
3	085310815 запросить цену →		1TAPTITE, BIND B M3X8 (ENC PCB SCREW)

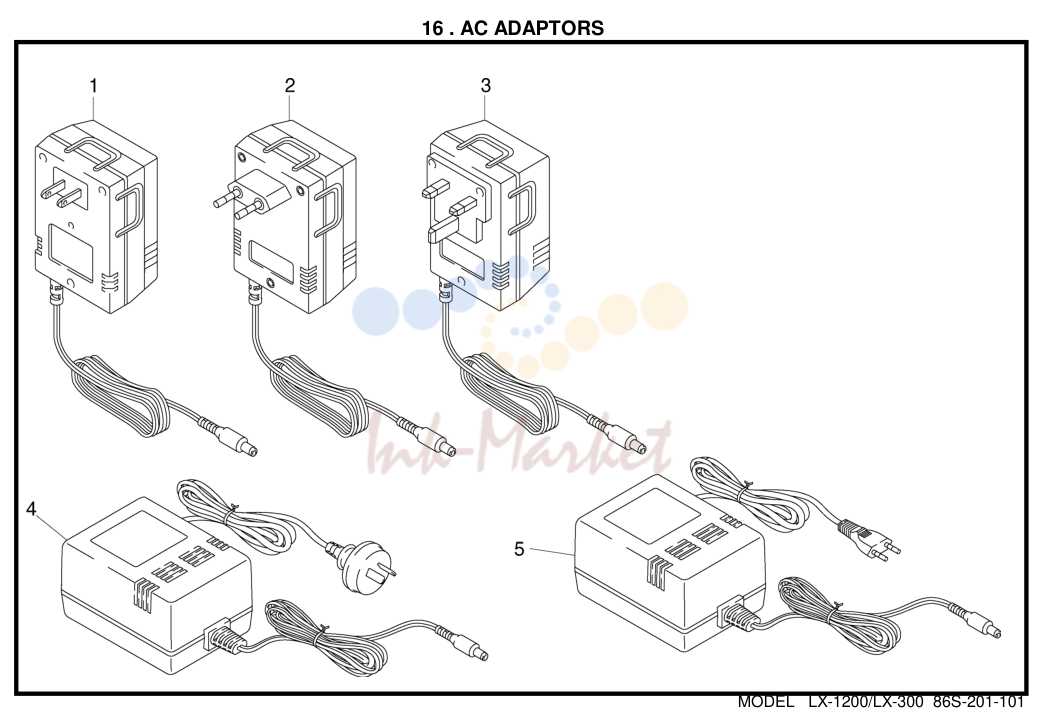

10. 16 . AC ADAPTORS

№	Артикул	Альт. артикул	Описание
16			. AC ADAPTORS CL2000015
1	US3593001 запросить цену →		1AC ADAPTOR ASSY AXIS-120 (SP)
2	US3594001 запросить цену →		1AC ADAPTOR ASSY AXIS-230 (SP)
3	US3595001 запросить цену →		1AC ADAPTOR ASSY AXIS-UK (SP)
4	US3610001 запросить цену →		1AC ADAPTER ASSY AXIS-SAA(SP)
5	US3681001 запросить цену →		1AC ADAPTER ASSY AXIS-230S(SP)
17			. MAIN PCB
1-1	48J429-104 запросить цену →	LC0671004	1MAIN PCB ASSY 1,(SP) USA CHNG#D
1-1	48J429-105 запросить цену →	LC0671005	1MAIN PCB ASSY 1,(SP) EUR CHNG#D
1			F1 US3413000 1GLASS FUSE, 4A-235
2	085310815 запросить цену →		4TAPTITE, BIND B M3X8 (MAIN PCB SCREW)
3	000300605 запросить цену →		1SCREW, BIND M3X6 (PST PCB SCREW)

11. 18 . SWITCH PCB

№	Артикул	Альт. артикул	Описание
18			. SWITCH PCB
1	LC0672001 запросить цену →	1SWITCH	PCB ASSY,(SP)
2	LC0452001 запросить цену →	1SWITCH	HARNESS ASSY
3	085311215 запросить цену →		8TAPTITE, BIND B M3X12 (SWITCH PCB SCREW)
19			. JACK PCB
1	LC0673001 запросить цену →	1JACK	PCB ASSY 1,(SP)
2	LC0456001 запросить цену →	1POWER	HARNESS ASSY
3	UG3005000 запросить цену →	1FERRITE	CORE:16X8X10 ( FOR LX-300 ONLY )
4	085310815 запросить цену →		1TAPTITE, BIND B M3X8 (JACK PCB SCREW)
5	UA9905001 запросить цену →		1SCREW,CUP M3X5 (GRAND WIRE SCREW)

12. 20 . OPTIONS

№	Артикул	Альт. артикул	Описание
20			. OPTIONS CL2001004
1	UA9589001 запросить цену →	1CD-ROM	ASSY ENGLISH
1	UA9591001 запросить цену →	1CD-ROM	ASSY GERMAN
1	UA9590001 запросить цену →	1CD-ROM	ASSY FRENCH
2	LC0457021 запросить цену →	1CASSETTE	ATTACHMENT
3	LC0788001 запросить цену →	1DISCHARGING	CLOTH A
4	LC0790001 запросить цену →	1ATTENTION	LABEL, DISCHARGING
5	LC0824001 запросить цену →	1CASSETTE	ATTACHMENT LABEL, LX-1200 FOR USA ADD
21			. PRINTED MATTER
1	LC0458001 запросить цену →		1USER'S MANUAL, USA
1	LC0549001 запросить цену →		1USER'S MANUAL,NORWAY
1	LC0551001 запросить цену →		1USER'S MANUAL,DENMARK
1	LC0626001 запросить цену →		1USER'S MANUAL, CA
1	LC0550001 запросить цену →		1USER'S MANUAL,SWEDEN
1	LC0547001 запросить цену →		1USER'S MANUAL,SPANISH
1	LC0544001 запросить цену →		1USER'S MANUAL,GERMAN
1	LC0542001 запросить цену →		1USER'S MANUAL,UK
1	LC0548001 запросить цену →		1USER'S MANUAL,ITALY
1	LC0545001 запросить цену →		1USER'S MANUAL,FRENCH
1	LC0546001 запросить цену →		1USER'S MANUAL,DUTCH
2	LC0459001 запросить цену →	1WARRANTY	CARD, USA
2	UA9568001 запросить цену →	1WARRANTY	CARD, CANADA
2	UH3851001 запросить цену →	1WARRANTY	CARD EUR
3	LC0481001 запросить цену →	1ACCESSORY	LIST ASSY BR
3	LC0683001 запросить цену →	1ACCESSORY	LIST ASSY EUR
4	LC0553001 запросить цену →		1SET UP GUIDE BRO
5	LC0539001 запросить цену →		1BAG, 220 X 300H

13. 22 . PACKING MATERIALS

№	Артикул	Альт. артикул	Описание
22			. PACKING MATERIALS
1	LC0464022 запросить цену →	1CARTON	BRO USA LX1200
1	LC0557041 запросить цену →	1CARTON	BRO CA
1	LC0558054 запросить цену →	1CARTON	BRO EUR
2	LC0465001 запросить цену →	1STYROFOAM	PAD R
3	LC0466001 запросить цену →	1STYROFOAM	PAD L
4	LC0467001 запросить цену →	1CASSETTE	PAD
5	LC0468001 запросить цену →		1BAG
6	LC0538001 запросить цену →		1BAG 280 X 600H ( FOR CASSETTE ATTACHMENT )
7	LC0776001 запросить цену →	1CASSETTE	PROTECT SHEET
8	LC0775001 запросить цену →		1SUB TRAY PROTECT SHEET
9	LC0777001 запросить цену →	1PAPER	TRAY PAD ASSY
