Brother LX 180, 200, 900, 910D — каталог запчастей со схемами

Содержание

1. CONTENTS
2. 1 . B-CHASSIS
3. 3 . CHASSIS MECHA-2
4. 5 . CHASSIS MECHA-4
5. 7 . CHASSIS MECHA-6
6. 9 . CHASSIS MECHA-8 CL2000017
7. 11 . T-CHASSIS
8. 13 . COVERS
9. 14 . LABELS CL2000002

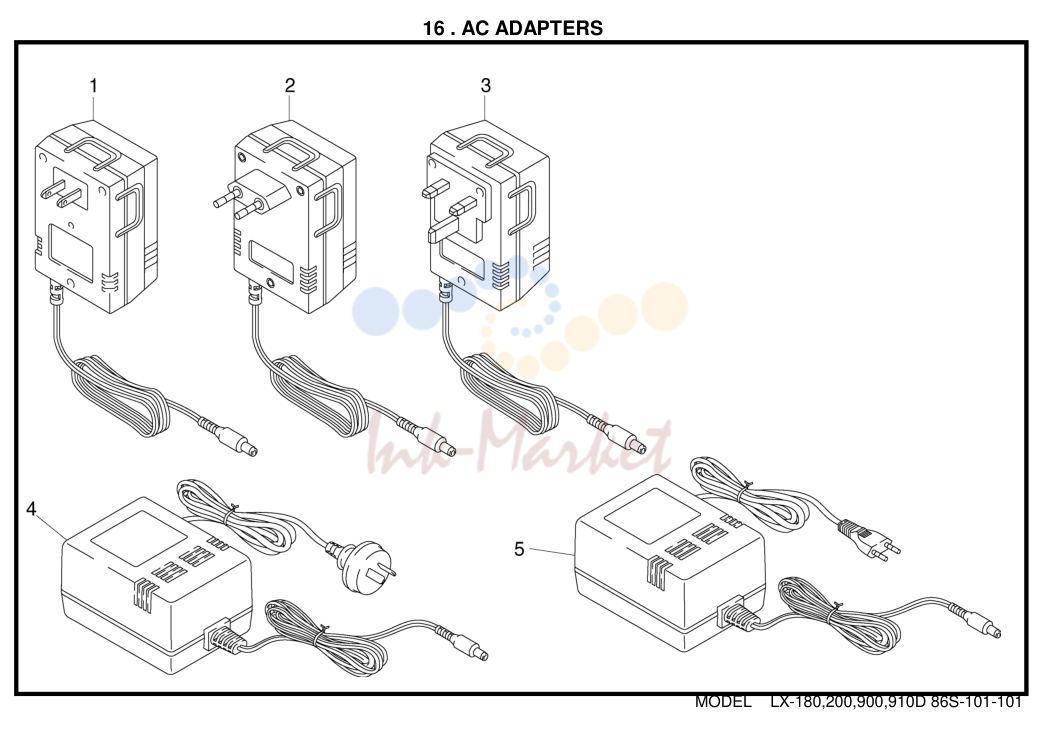

10. 16 . AC ADAPTERS

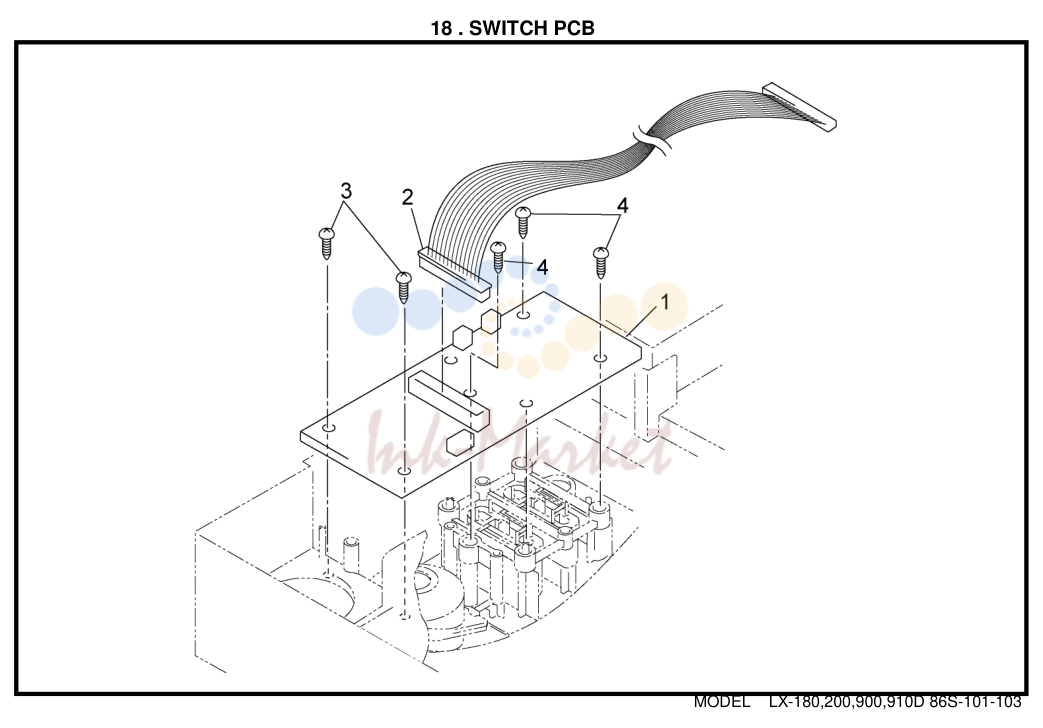

11. 18 . SWITCH PCB
12. 20 . OPTIONS CL2000003

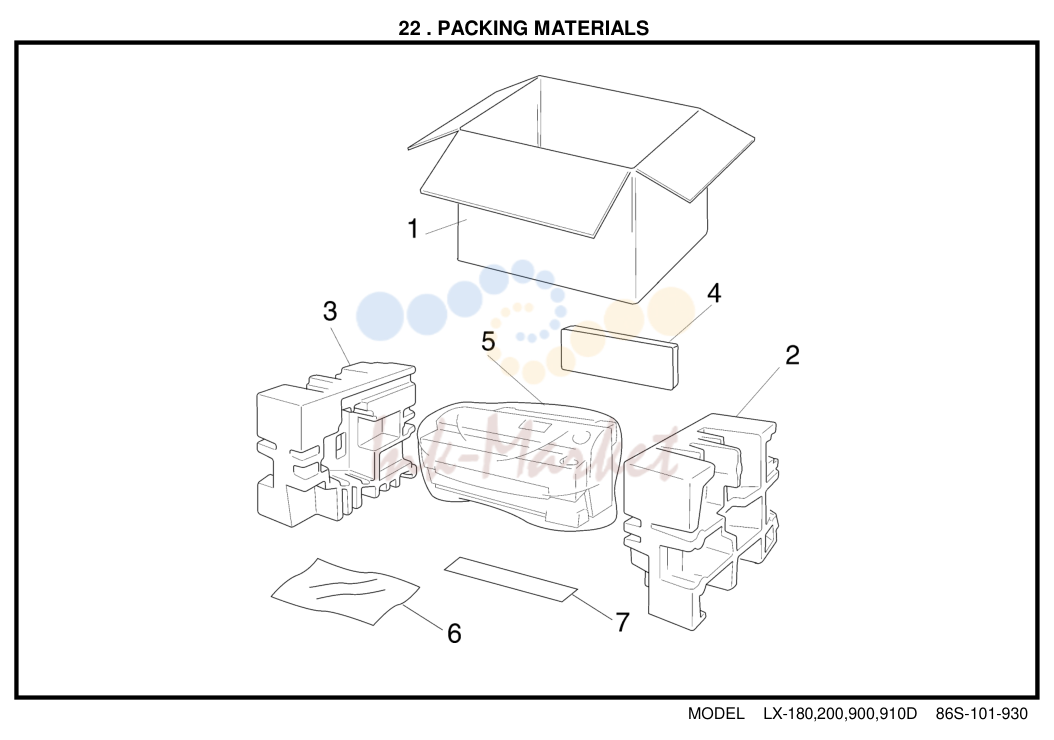

13. 22 . PACKING MATERIALS

1. CONTENTS

№	Артикул	Альт. артикул	Описание
1			. B-CHASSIS...........................................................................1
2			. CHASSIS MECHA-1.............................................................1
3			. CHASSIS MECHA -2............................................................3
4			. CHASSIS MECHA -3............................................................3
5			. CHASSIS MECHA -4............................................................5
6			. CHASSIS MECHA -5............................................................5
7			. CHASSIS MECHA -6............................................................7
8			. CHASSIS MECHA -7............................................................7
9			. CHASSIS MECHA -8............................................................9
10			. CHASSIS MECHA -9...........................................................9
11			. T-CHASSIS .......................................................................11
12			. MOTORS...........................................................................11
13			. COVERS............................................................................13
14			. LABELS..............................................................................16
15			. SENSORS..........................................................................16
16			. AC ADAPTERS..................................................................18
17			. MAIN PCB..........................................................................19
18			. SWITCH PCB ....................................................................21
19			. JACK PCB..........................................................................21
20			. OPTIONS...........................................................................23

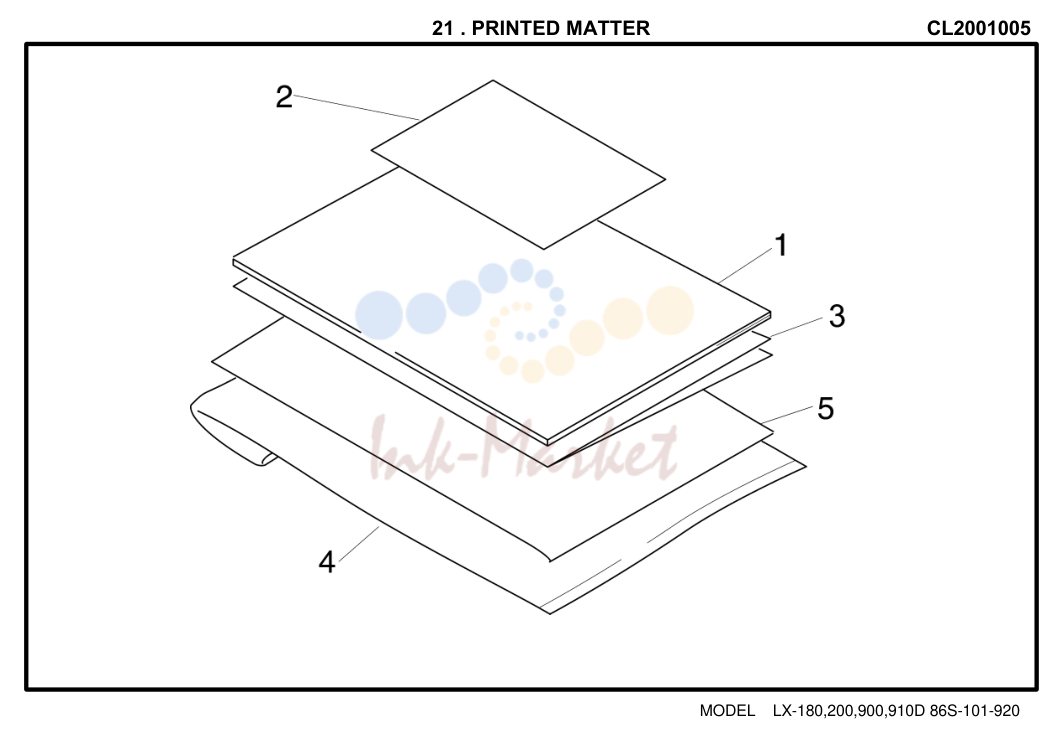

21			. PRINTED MATTER............................................................23
22			. PACKING MATERIALS......................................................25
23			. ADJUSTMENT TOOL........................................................27

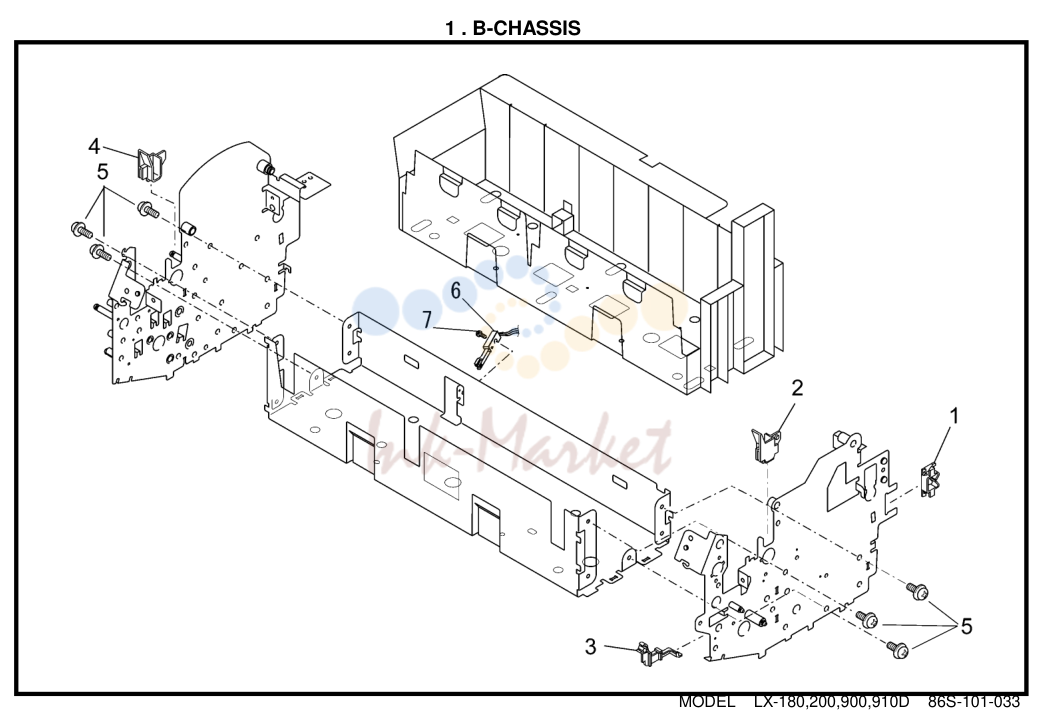

2. 1 . B-CHASSIS

№	Артикул	Описание
1		. B-CHASSIS CL2001006
1	UA9514001 запросить цену →	1 EDGING SADDLE EDS-1
2	UA9325036 запросить цену →	1 ROLLER GUIDE R
3	UA9327000 запросить цену →	1 Y-SENSOR LEVER
4	UA9326036 запросить цену →	1 ROLLER GUIDE L
5	UA9905001 запросить цену →	6 TAPTITE, CUP M3X5 (SIDE CHASSIS SCREW)
6	LC0895001 запросить цену →	1 LEAF SWITCH C ASSY CHNG#B
7	062260805 запросить цену →	1 PAN-HEAD (LEAF SW C SCREW)
2		. CHASSIS-MECHA-1
1	UA9321001 запросить цену →	1 DRIVING ROLLER SHAFT
2	UA9323000 запросить цену →	2 BEARING L (DRIVING ROLLER BEARING))
3	048060346 запросить цену →	1 RETAINING RING, E6 (DRIVING ROLLER E RING)
4	048080142 запросить цену →	1 RETAINING RING, C8 (DRIVING ROLLER C RING)
5	UA9324000 запросить цену →	1 GEAR 16M1 HOOK

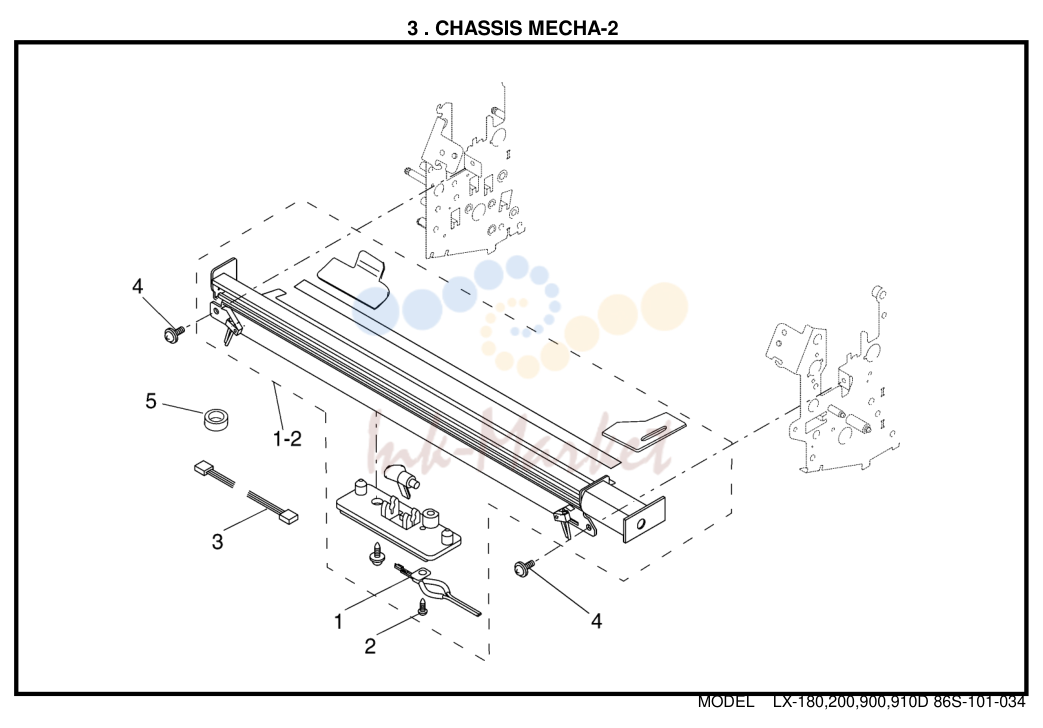

3. 3 . CHASSIS MECHA-2

№	Артикул	Описание
3		. CHASSIS MECHA-2
1-2	UA9542001 запросить цену →	1 X-CUTTER UNIT
1	UA9513001 запросить цену →	1 LEAF SWITCH F ASSY
2	083210615 запросить цену →	1 TAPTITE, PAN B M2X6 (LEAF SW SCREW)
3	UA9505001 запросить цену →	1 X-CUTTER HARNESS ASSY
4	UA9905001 запросить цену →	2 TAPTITE, CUP M3X5 (X-CUTTER SCREW)
5	UG3005000 запросить цену →	1 FERRITE CORE:16X8X10
4		. CHASSIS MECHA-3
1	UA9357001 запросить цену →	1 PAPER FEED ROLLER ASSY
2	UA9365001 запросить цену →	1 PAPER FEED SUB ROLLER ASSY
3	UA9359000 запросить цену →	2 ROD HOLDER
4	UA9360000 запросить цену →	2 BEARING (PAPER FEED ROLLER BEARING)
5	048040346 запросить цену →	1 RETAINING RING, E4 (PAPER FEED ROLLER RING)
6	UA9361000 запросить цену →	2 GEAR 16 HOOK
7	UA9362001 запросить цену →	1 PAPER FEED SHAFT SPRING
8	UA9906001 запросить цену →	1 PAPER FEED SHAFT SPRING R
9	UA9363001 запросить цену →	1 PAPER SENSOR CRANK

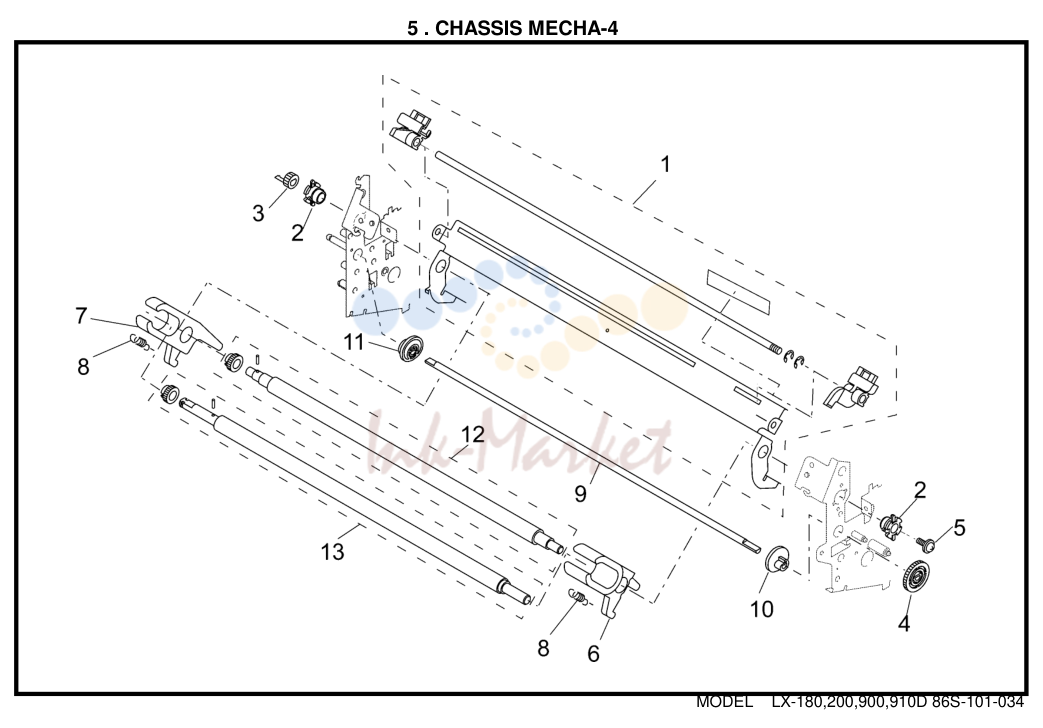

4. 5 . CHASSIS MECHA-4

№	Артикул	Описание
5		. CHASSIS MECHA-4
1	UA9543001 запросить цену →	1 Y-DIVERSION LEVER ASSY
2	UA9375000 запросить цену →	2 PAPER EJECT ROLLER BEARING
3	UA9361000 запросить цену →	1 GEAR 16 HOOK
4	UA9402000 запросить цену →	1 Y-DRIVING GEAR
5	UA9905001 запросить цену →	1 TAPTITE, CUP M3X5 (PAPER EJECT ROLLER SCREW)
6	UA9369000 запросить цену →	1 PAPER EJECT SHAFT HOLDER R
7	UA9370000 запросить цену →	1 PAPER EJECT SHAFT HOLDER L
8	UA9373001 запросить цену →	2 PAPER EJECT SUB ROLLER SPRING
9	UA9399001 запросить цену →	1 Y-D SHAHT
10	UA9400000 запросить цену →	1 Y-CUTTER CAM R
11	UA9401000 запросить цену →	1 Y-CUTTER CAM L
12	UA9546001 запросить цену →	1 PAPER EJECT ROLLER UNIT
13	UA9547001 запросить цену →	1 PAPER EJECT SUB ROLLER UNIT
6		. CHASSIS MECHA-5 CL2001006
1	UA9403000 запросить цену →	1 Y-GEAR 40-20
2	UA9511001 запросить цену →	1 Y-EXTENSION SPRING R
3	UA9404001 запросить цену →	2 Y-EXTENSION SPRING L
4	UA9381000 запросить цену →	1 TY-PLANET GEAR
5	UA9382001 запросить цену →	1 TY-SPRING WASHER
6	UA9383000 запросить цену →	1 TY-PLANET GEAR HOLDER
7	UA9384000 запросить цену →	1 TY-IDLE GEAR
8	UA9548001 запросить цену →	1 FELT
9	LC0891001 запросить цену →	1 LEAF SWITCH Y ASSY CHNG#B
10	062260805 запросить цену →	1 PAN HEAD (LEAF SWITCH Y SCREW)
11	UA9437000 запросить цену →	1 PLATE SPRING
12	UA9905001 запросить цену →	1 TAPTITE, CUP M3X5 (PLATE SPRING SCREW)

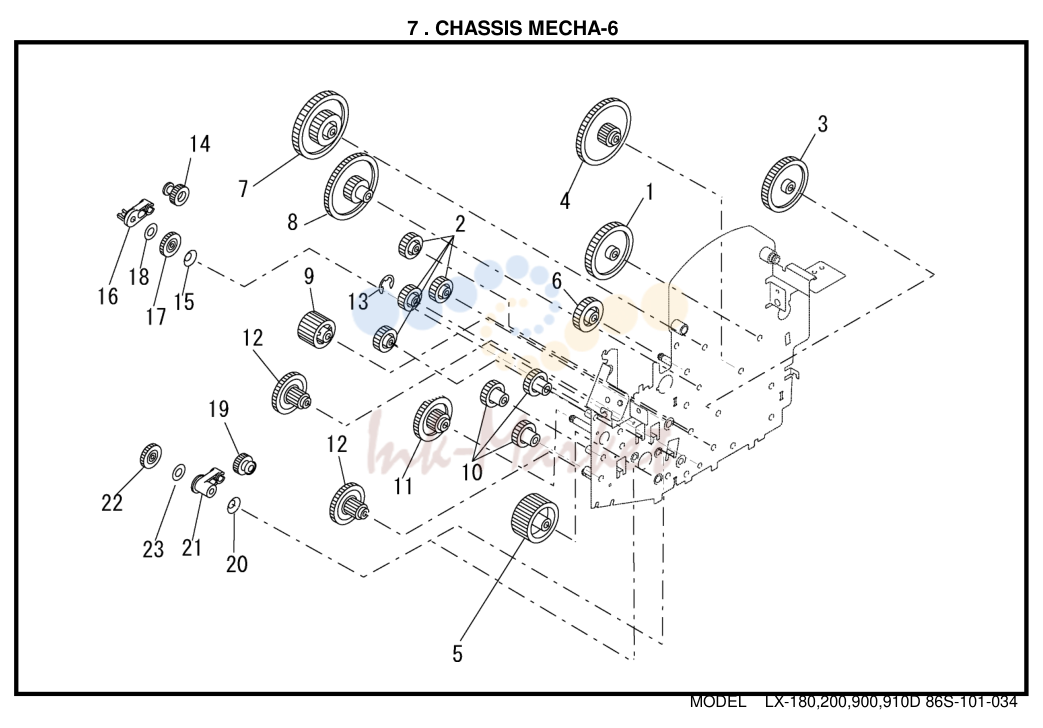

5. 7 . CHASSIS MECHA-6

№	Артикул	Описание
7		. CHASSIS MECHA-6
1	UA9376000 запросить цену →	1 GEAR
2	UA9377000 запросить цену →	4 GEAR
3	UA9378000 запросить цену →	1 GEAR 48/24
4	UA9379000 запросить цену →	1 GEAR 60/16
5	UA9385000 запросить цену →	1 GEAR 37 HOOK
6	UA9386000 запросить цену →	1 GEAR 16M1
7	UA9387000 запросить цену →	1 GEAR 60/16M1
8	UA9388000 запросить цену →	1 GEAR 60/20 HOOK
9	UA9389000 запросить цену →	1 GEAR 25 HOOK
10	UA9393000 запросить цену →	3 GEAR
11	UA9394000 запросить цену →	1 GEAR 40/16 HOOK
12	UA9395000 запросить цену →	2 GEAR 36/12 HOOK
13	048030346 запросить цену →	1 RETAINING RING, E3 (GEAR 20 RING)
14	UA9381000 запросить цену →	1 TY-PLANET GEAR
15	UA9382001 запросить цену →	1 TY-SPRING WASHER
16	UA9383000 запросить цену →	1 TY-PLANET GEAR HOLDER
17	UA9384000 запросить цену →	1 TY-IDLE GEAR
18	UA9548001 запросить цену →	1 FELT
19	UA9381000 запросить цену →	2 TY-PLANET GEAR
20	UA9382001 запросить цену →	2 TY-SPRING WASHER
21	UA9391000 запросить цену →	2 PLANET GEAR HOLDER
22	UA9392000 запросить цену →	2 PLANET GEAR 20 HOOK
23	UA9548001 запросить цену →	2 FELT
8		. CHASSIS MECHA-7
1	UA9405021 запросить цену →	1 Y-CUTTER ARM L
2	UA9406001 запросить цену →	1 Y-CUTTER ARM SHAFT
3	048040346 запросить цену →	2 RETAINING RING, E4 (ARM SHAFT RING)
4	UA9424021 запросить цену →	1 P S PCB HOLDER
5	UA9425001 запросить цену →	1 P L DETECT LEVER
6	085270617 запросить цену →	1 TAPTITE, BIND B M2.6X6 (SENSOR HOLDER SCREW)
7	UA9422000 запросить цену →	1 SENSOR FRAME
8	UA9426000 запросить цену →	1 FPC HOLDER A
9	UA9427000 запросить цену →	1 FPC HOLDER B
10	UA9364001 запросить цену →	1 SENSOR CRANK PROTECT FILM
11	UA9905001 запросить цену →	2 TAPTITE, CUP M3X5 (SENSOR FRAME SCREW)

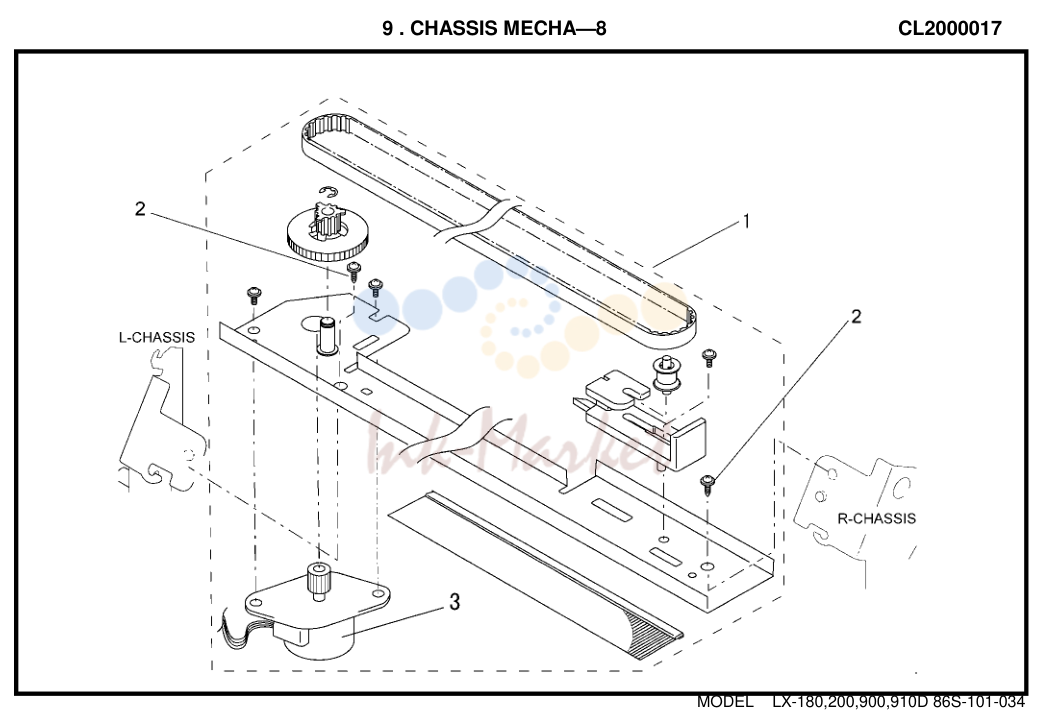

6. 9 . CHASSIS MECHA-8 CL2000017

№	Артикул	Описание
9		. CHASSIS MECHA-8 CL2000017
1	UA9544001 запросить цену →	1 Y-CA CHASSIS ASSY
2	UA9905001 запросить цену →	2 TAPTITE, CUP M3X5 (Y-CA CHASSIS SCREW)
3	Z26601001 запросить цену →	1 Y-CA MOTOR ADD
10		. CHASSIS MECHA-9
1	UA9545001 запросить цену →	1 ROLLER HOLDER ASSY
2	UA9356001 запросить цену →	1 ROLLER HOLDER SPRING
3	048040346 запросить цену →	2 RETAINING RING, E4 (ROLLER HOLDER RING)

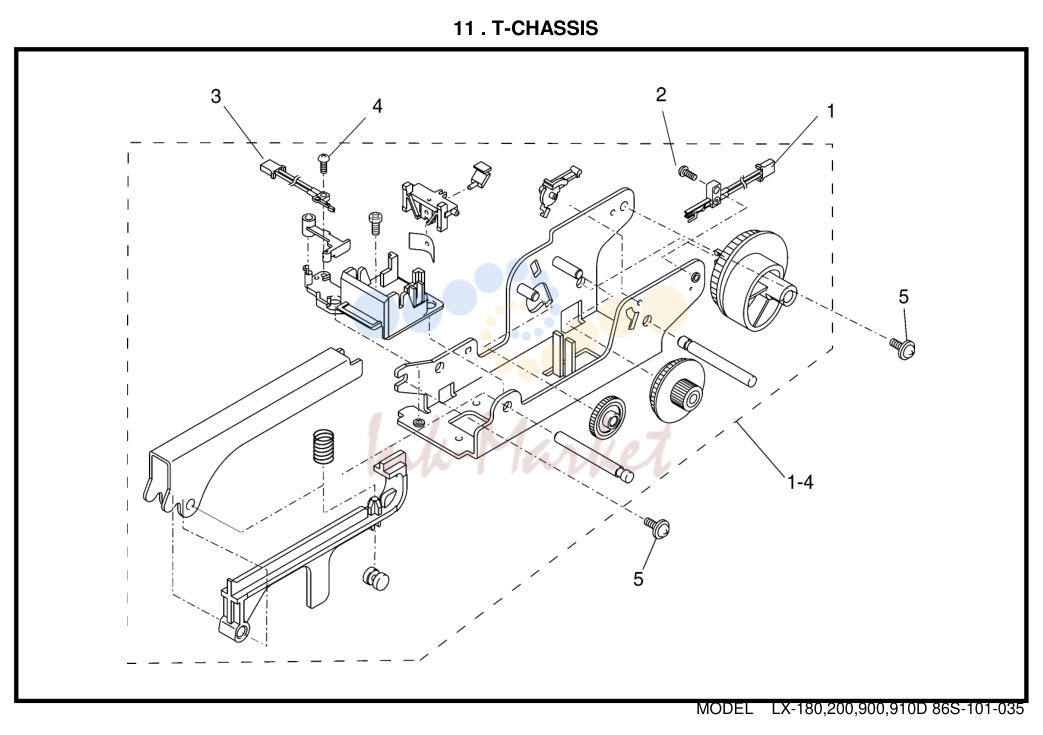

7. 11 . T-CHASSIS

№	Артикул	Описание
11		. T-CHASSIS CL2001006
1-4	UA9535001 запросить цену →	1 T-CHASSIS UNIT
1	LC0892001 запросить цену →	1 LEAF SWITCH TRG ASSY CHNG#B
2	062260805 запросить цену →	1 SCREW, PAN M2.6X8 (LEAF SW TRG SCREW)
3	UA9444001 запросить цену →	1 LEAF SWITCH TRI ASSY
4	083210615 запросить цену →	1 TAPTITE, PAN B M2X6 (LEAF SW TRI SCREW)
5	UA9905001 запросить цену →	2 TAPTITE, CUP M3X5 (T-CHASSIS SCREW)
12		. MOTORS
1	Z26776001 запросить цену →	1 BP484223LM45-TC ( TC MOTOR)
2	UA9506001 запросить цену →	1 PM MOTOR R HARNESS ASSY ( TC MOTOR HARNESS )
3	Z26584001 запросить цену →	1 BP484223LM42-LF ( LF MOTOR)
4	UA9507001 запросить цену →	1 PM MOTOR L HARNESS ASSY ( LF MOTOR HARNESS )
5	000300605 запросить цену →	3 SCREW, BIND M3X6 (TC / LF MOTOR SCREW)
6	U74327001 запросить цену →	1 SCREW, CUP M3X16 (LF MOTOR SCREW)

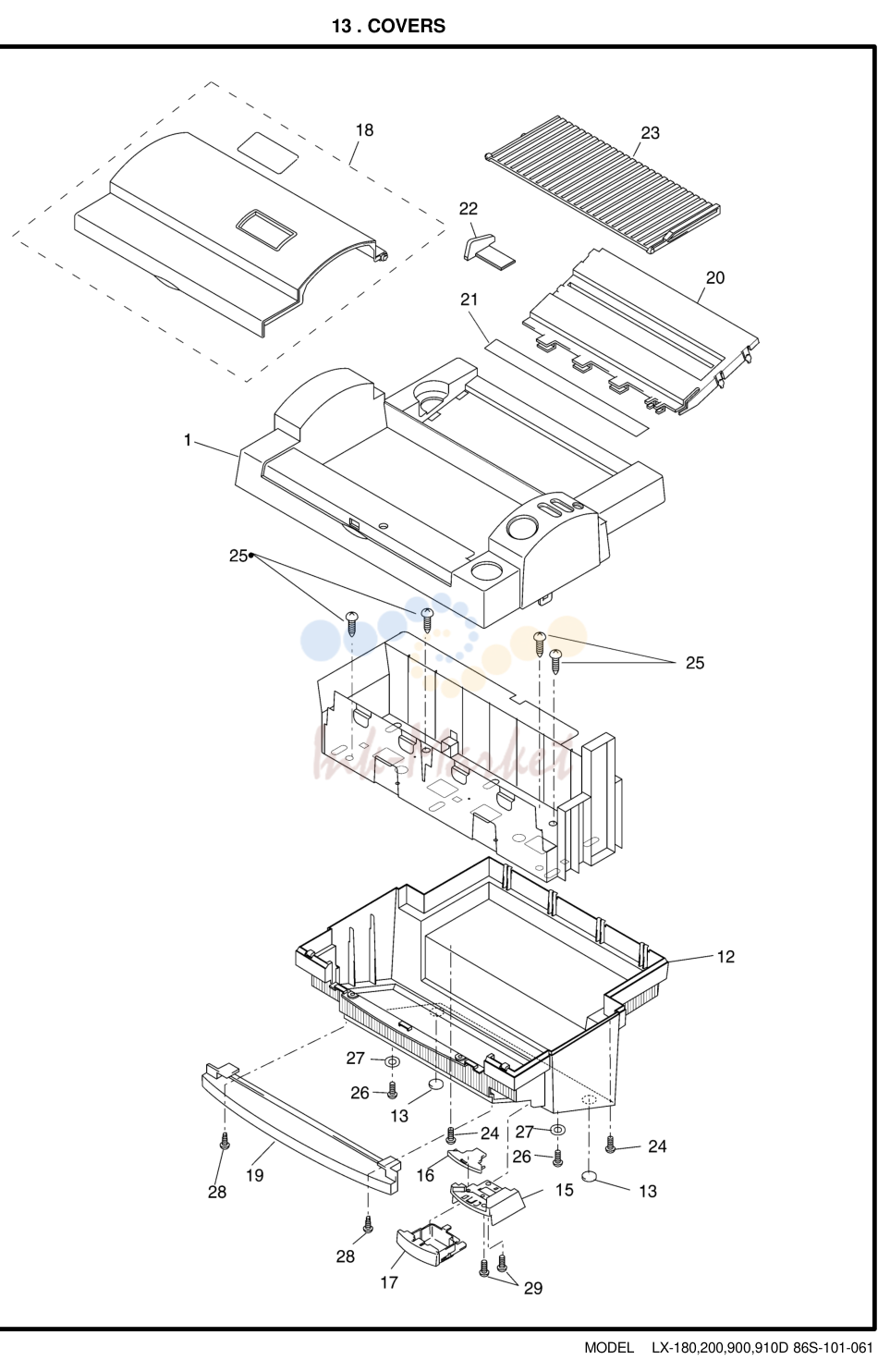

8. 13 . COVERS

№	Артикул	Описание
13		. COVERS CL99016, CL2000013, CL2001006
1	UA9503031 запросить цену →	1 BODY COVER B
2-4	UA9537031 запросить цену →	1 DIAL SWITCH HOLDER ASSY B
2	LC0893001 запросить цену →	1 LEAF SWITCH R ASSY CHNG#B
3	LC0896001 запросить цену →	1 LEAF SWITCH L ASSY CHNG#B
4	062260805 запросить цену →	2 SCREW,PAN M2.6X8 (LEAF SW R.L SCREW)
5	085310815 запросить цену →	2 TAPTITE, BIND B M3X8 (DIAL HOLDER SCREW)
6	LC0161001 запросить цену →	1 START SWITCH B ASSY (SP)
7	UA9486001 запросить цену →	1 START KEY ACTUATER
8	UA9487021 запросить цену →	1 TWO CONNECTION SWITCH
9	UA9524037 запросить цену →	1 POWER SUPPLY SWITCH
10	LC0894001 запросить цену →	1 COVER SWITCH ASSY CHNG#B
11	083271215 запросить цену →	1 PHILLIPS (COVER SW SCREW)
12	UA9489031 запросить цену →	1 BOTTOM COVER
13	U41192001 запросить цену →	2 FELT FOOT
14	UA9549001 запросить цену →	1 SPRING (DIAL ROCK ARM SPRING)
15	UA9490031 запросить цену →	1 TRIMMER UPPER COVER
16	UA9446034 запросить цену →	1 T-CUTTER PLATE
17	UA9491031 запросить цену →	1 TRIMMER BOTTOM COVER
18	UA9541031 запросить цену →	1 TOP COVER ASSY B (LX200)
18	LC0101031 запросить цену →	1 TOP COVER LX900 ASSY CHNG#D
18	LC0156031 запросить цену →	1 TOP COVER LX910D ASSY CHNG#D
18	LC0801031 запросить цену →	1 TOP COVER ASSY LX180 ADD
19	UA9496034 запросить цену →	1 FRONT COVER (LX200/LX900)
19	UA9496021 запросить цену →	1 FRONT COVER (LX910D)
20	UA9497034 запросить цену →	1 PAPER TRAY (LX200/LX900)
20	UA9497021 запросить цену →	1 PAPER TRAY (LX910D)
21	LC0002001 запросить цену →	1 PAPER TRAY FILM
22	UA9498034 запросить цену →	1 PAPER GUIDE
23	UA9499034 запросить цену →	1 SUB TRAY (LX200/LX900)
23	UA9499021 запросить цену →	1 SUB TRAY (LX910D)
24	085311215 запросить цену →	2 TAPTITE, BIND B M3X12 (BOTTOM COVER SCREW A)
25	087411215 запросить цену →	4 TAPTITE, CUP B M4X12 (CASSETTE HOLDER SCREW)
26	U74231001 запросить цену →	2 TAPTITE, CUP M3X8 (BOTTOM COVER SCREW B)
27	026050135 запросить цену →	2 WASHER, PLAIN S 5 (BOTTOM COVER WASHER)
28	085270617 запросить цену →	2 TAPTITE, BIND B M2.6X6 (FRONT COVER SCREW)
29	000300605 запросить цену →	2 SCREW BIND M3X6 (TRIMMER COVER SCREW)

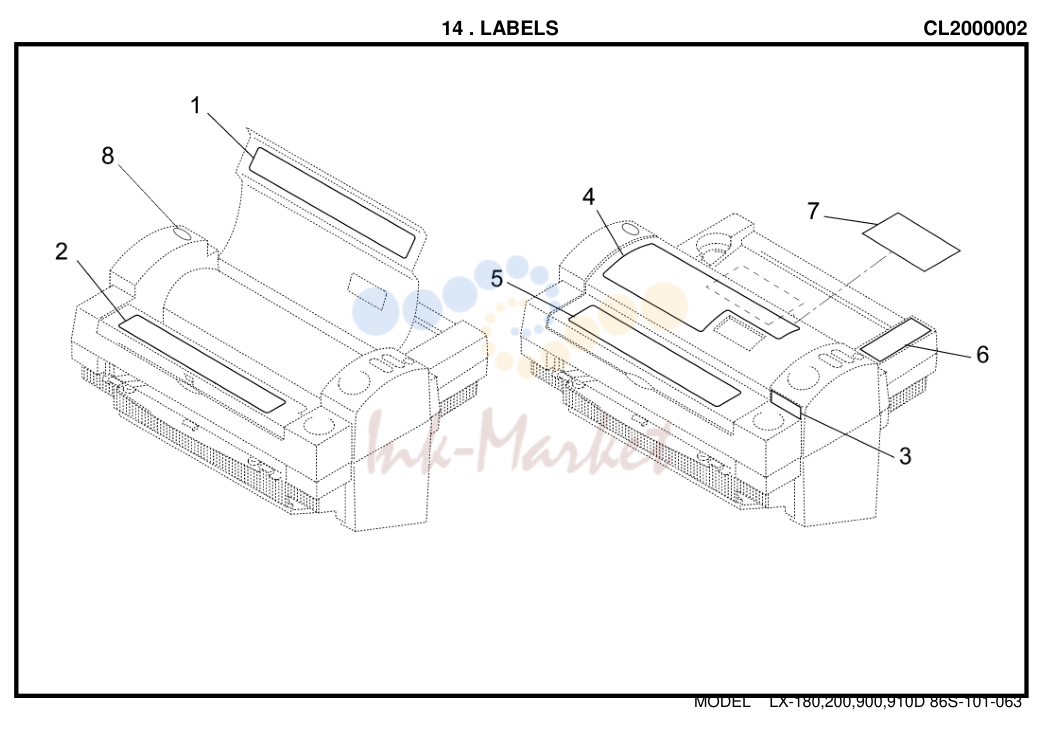

9. 14 . LABELS CL2000002

№	Артикул	Описание
14		. LABELS CL2000002, CL2000013
1	UA9618001 запросить цену →	1 ATTENTION LABEL A BRO
2	UA9619001 запросить цену →	1 ATTENTION LABEL B BRO
3	UA9620001 запросить цену →	1 CAUTION LABEL LX900/910D, USA
4	UA9572001 запросить цену →	1 MYLAR LABEL A UK (AUS/GBR/NZL/SGP) CHNG#A
4	UA9570001 запросить цену →	1 MYLAR LABEL A USA (USA), LX900
4	LC0093001 запросить цену →	1 MYLAR LABEL A CANADA (CAN)
4	LC0252001 запросить цену →	1 MYLAR LABEL A CHINA (CHN) ADD
5	UA9573001 запросить цену →	1 MYLAR LABEL B UK (AUS/GBR/NZL/SGP) CHNG#A
5	UA9571001 запросить цену →	1 MYLAR LABEL B USA (USA),LX900
5	LC0094001 запросить цену →	1 MYLAR LABEL B CANADA (CAN)
5	LC0253001 запросить цену →	1 MYLAR LABEL B CHINA (CHN) ADD
6	LC0003001 запросить цену →	1 DOCUMENT SET CAUTION LABEL BRO
7	LC0134001 запросить цену →	1 RATING LABEL, BRO (CAN,USA)
7	UA9911001 запросить цену →	1 RATING LABEL, BRO EUROPE
7	UA9866001 запросить цену →	1 RATING LABEL, BRO OTHER (NZL/SGP)
7	UA9862001 запросить цену →	1 RATING LABEL, BRO AUS (AUS)
7	LC0158001 запросить цену →	1 RATING LABEL, BRO LX910D
7	LC0803001 запросить цену →	1 RATING LABEL, BRO LX180 CE ADD
8	LC0628001 запросить цену →	1 XYRON LABEL (DEU, FRA, ZAF, CHE, SWE, AUT, ITA, FIN, NOR, ESP, CHN, GBR, ADD
15		. SENSORS
1	UA9942001 запросить цену →	1 Y-CA SENSOR PCB ASSY, (SP)
2	UA9943001 запросить цену →	1 ENC SENSOR PCB ASSY, (SP)
3	UA9742001 запросить цену →	1 ENC HARNESS ASSY
4	085270617 запросить цену →	2 TAPTITE, BIND B M2.6X6
5	LC0047001 запросить цену →	1 PE SENSOR UNIT

10. 16 . AC ADAPTERS

№	Артикул	Альт. артикул	Описание
16			. AC ADAPTERS
1	US3593001 запросить цену →		1 AC ADAPTOR ASSY AXIS-120 (SP), CAN/USA
2	US3594001 запросить цену →		1 AC ADAPTOR ASSY AXIS-230 (SP) ,
3	US3595001 запросить цену →		1 AC ADAPTOR ASSY AXIS-UK (SP), GBR/IRL
4	US3610001 запросить цену →		1 AC ADAPTER ASSY AXIS-SAA(SP), AUS/NZL
5	US3681001 запросить цену →		1 AC ADAPTER ASSY AXIS-230S(SP), SGP
17			. MAIN PCB
1-2	B48J385-202F запросить цену →	UA9938002	1 LC PCB ASSY 1, (SP)
1			#1 LC0069000 1 MPUTMP87C840N (LC0069)
2			F1 US3413000 1 GLASS FUSE, 4A-235
3	085310815 запросить цену →		4 TAPTITE, BIND B M3X8

11. 18 . SWITCH PCB

№	Артикул	Описание
18		. SWITCH PCB
1	UA9939002 запросить цену →	1 SWITCH PCB ASSY 1, (SP)
2	UA9737001 запросить цену →	1 SWITCH HARNESS ASSY
3	085311215 запросить цену →	2 TAPTITE, BIND B M3X12 (SWITCH PCB SCREW A)
4	085311417 запросить цену →	3 TAPTITE, BIND B M3X14 (SWITCH PCB SCREW B)
19		. JACK PCB
1	UA9940001 запросить цену →	1 JACK PCB ASSY 1, (SP)
2	UA9739001 запросить цену →	1 POWER HARNESS ASSY
3	UG3005000 запросить цену →	1 FERRITE CORE:16X8X10
4	085310815 запросить цену →	1 TAPTITE, BIND B M3X8 (JACK PCB SCREW)

12. 20 . OPTIONS CL2000003

№	Артикул	Описание
20		. OPTIONS CL2000003, CL2000013
1	UA9589001 запросить цену →	1 CD ROM ASSY ENGLISH
1	UA9590001 запросить цену →	1 CD ROM ASSY FRENCH
1	UA9591001 запросить цену →	1 CD ROM ASSY GERMAN
2	LC0159001 запросить цену →	1 DUST COVER LX910D
21		. PRINTED MATTER CL2001005
1	UA9551001 запросить цену →	1 USER'S MANUAL, ENGLISH (AUS/CAN/GBR/GRC/IRL/NZL/PRT/SGP/USA)
1	UA9559001 запросить цену →	1 USER'S MANUAL, DANISH (DNK)
1	UA9560001 запросить цену →	1 USER'S MANUAL, SWEDISH (SWE)
1	UA9558001 запросить цену →	1 USER'S MANUAL, FINNISH (FIN)
1	UA9552001 запросить цену →	1 USER'S MANUAL, GERMAN (AUT/CHE/DEU)
1	LC0064001 запросить цену →	1 USER'S MANUAL, ITALIAN
1	UA9555001 запросить цену →	1 USER'S MANUAL, SPANISH (ESP)
1	UA9557001 запросить цену →	1 USER'S MANUAL, NORWEGIAN (NOR)
1	UA9553001 запросить цену →	1 USER'S MANUAL, FRENCH (BEL/CAN/CHE/FRA)
1	UA9554001 запросить цену →	1 USER'S MANUAL, DUTCH (BEL/NLD)
1	UC0074001 запросить цену →	1 USER'S MANUAL, LX900,910D (USA)
1	UC0075001 запросить цену →	1 USER'S MANUAL, (CAN)
1	LC0804001 запросить цену →	1 USER’S MANUAL, LX180 ADD
2	UA9567001 запросить цену →	1 WARRANTY CARD, USA (LX910D)
2	UA9568001 запросить цену →	1 WARRANTY CARD, CANADA
2	UH3851001 запросить цену →	1 WARRANTY CARD EUR
2	LC0133001 запросить цену →	1 WARRANTY CARD, USA
3	UA9900001 запросить цену →	1 SET UP GUIDE BRO
4	UA9988001 запросить цену →	1 BAG (300X220)
5	LC0048001 запросить цену →	1 ACCESSORY ORDER FORM BRO ADD

13. 22 . PACKING MATERIALS

№	Артикул	Описание
22		. PACKING MATERIALS CL99016, CL2000013, CL2000014, CL2001002
1	LC0737022 запросить цену →	1 CARTON3, USA LX900 CHNG#D
1	LC0213041 запросить цену →	1 CARTON2, CAN LX900 CHNG#D
1	LC0214054 запросить цену →	1 CARTON2, EUR LX200 CHNG#D
1	LC0215022 запросить цену →	1 CARTON2, USA LX910D CHNG#D
1	LC0805054 запросить цену →	1 CARTON, EUR LX180 ADD
2	LC0097000 запросить цену →	1 STYROFOAM PAD R2 CHNG#B
3	LC0098000 запросить цену →	1 STYROFOAM PAD L2 CHNG#B
4	UA9885000 запросить цену →	1 CASSETTE PAD
5	UA9907001 запросить цену →	1 BAG (700X800)
6	UA9924001 запросить цену →	1 BAG 280X600
7	UA9987000 запросить цену →	1 LABEL PROTECT SHEET
