Brother LT-7000 — каталог запчастей со схемами

Содержание

1. LOWER TRAY PCB
2. LOWER TRAY PCB
3. PAPER FEEDER
4. MODEL LT-7000 84T-X04-650

1. LOWER TRAY PCB

№	Артикул	Описание
1	LJ9084001 запросить цену →	1 LT PCB ASSY 350C Rev.CHNG
2	LJ8587001 запросить цену →	1 LT-IN HARNESS ASSY
3	LJ8588001 запросить цену →	1 LT -OUT HARNESS ASSY
4	087320616 запросить цену →	7 TAPTITE, CUP S M3X6
1	LJ0698001 запросить цену →	1 LT SIDE COVER R
2	LJ0699001 запросить цену →	1 LT SIDE COVER L
3	LJ0700001 запросить цену →	1 LT FRONT COVER
4	087320816 запросить цену →	8 TAPTITE, CUP S M3X8
5	LJ0749001 запросить цену →	4 RUBBER FOOT
6	087320616 запросить цену →	3 TAPTITE, CUP S M3X6
7	LJ1568001 запросить цену →	1 SIZE SW SPRING
8	LJ0822001 запросить цену →	3 TAPTITE, CUP S M3X4
9	LJ0364001 запросить цену →	1 GUIDE PLATE SPRING
10	LJ9044001 запросить цену →	1 SIZE SW PCB ASSY
11	LJ8455001 запросить цену →	1 CONNECTOR:52968-0611
12	LJ4978001 запросить цену →	1 LT CONNECTOR HOLDER
13	085411015 запросить цену →	2 TAPTITE, BIND B M4X10
14	LJ8456001 запросить цену →	1 CONNECTOR:53717-0611

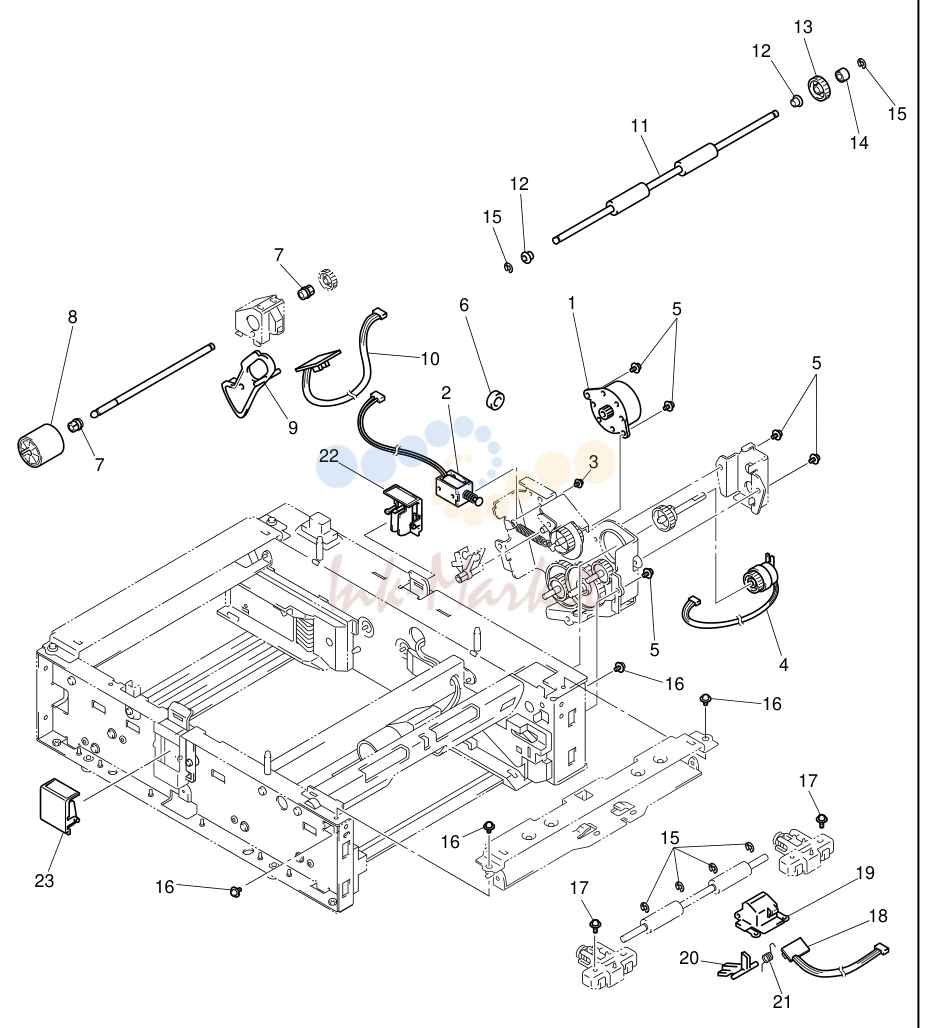

2. LOWER TRAY PCB

№	Артикул	Описание
1	LJ1278001 запросить цену →	1 FEEDING MOTOR ASSY
2	LJ0771001 запросить цену →	1 SOLENOID ASSY LT
3	U11776001 запросить цену →	1 SCREW, FLANGED M3X3.5
4	LJ0682001 запросить цену →	1 ELECTROMAGNETIC CLUTCH LT
5	087320616 запросить цену →	5 TAPTITE, CUP S M3X6
6	UG3005000 запросить цену →	1 FERRITE CORE:16X8X10
7	LJ0279001 запросить цену →	2 BUSHING
8	LJ0270001 ✓ в наличии	1 PAPER FEED ROLLER ASSY
9	LJ0273001 запросить цену →	1 PE SENSOR ACTUATOR
10	LJ9088001 запросить цену →	1 PE SENSOR PCB ASSY
11	LJ0688001 запросить цену →	1 PAPER FEED ROLLER ASSY LT
12	LJ0683001 запросить цену →	2 BUSHING 6A
13	LJ0691001 запросить цену →	1 GEAR 28 LT
14	LJ0654001 запросить цену →	1 ONEWAY UNIT LT
15	048050346 запросить цену →	6 RETAINING RING, E5
16	087320616 запросить цену →	4 TAPTITE, CUP S M3X6
17	087310815 запросить цену →	2 TAPTITE, CUP B M3X8
18	LJ9089001 запросить цену →	1 REGIST SENSOR PCB ASSY
19	LJ0696001 запросить цену →	1 REGIST ACTUATOR HOLDER LT
20	LJ1517001 запросить цену →	1 REGIST ACTUATOR LT
21	LJ1518001 запросить цену →	1 REGIST ACTUATOR SPRING LT
22	LJ0760001 запросить цену →	1 LT LOCK LEVER R
23	LJ0765001 запросить цену →	1 LT LOCK LEVER L

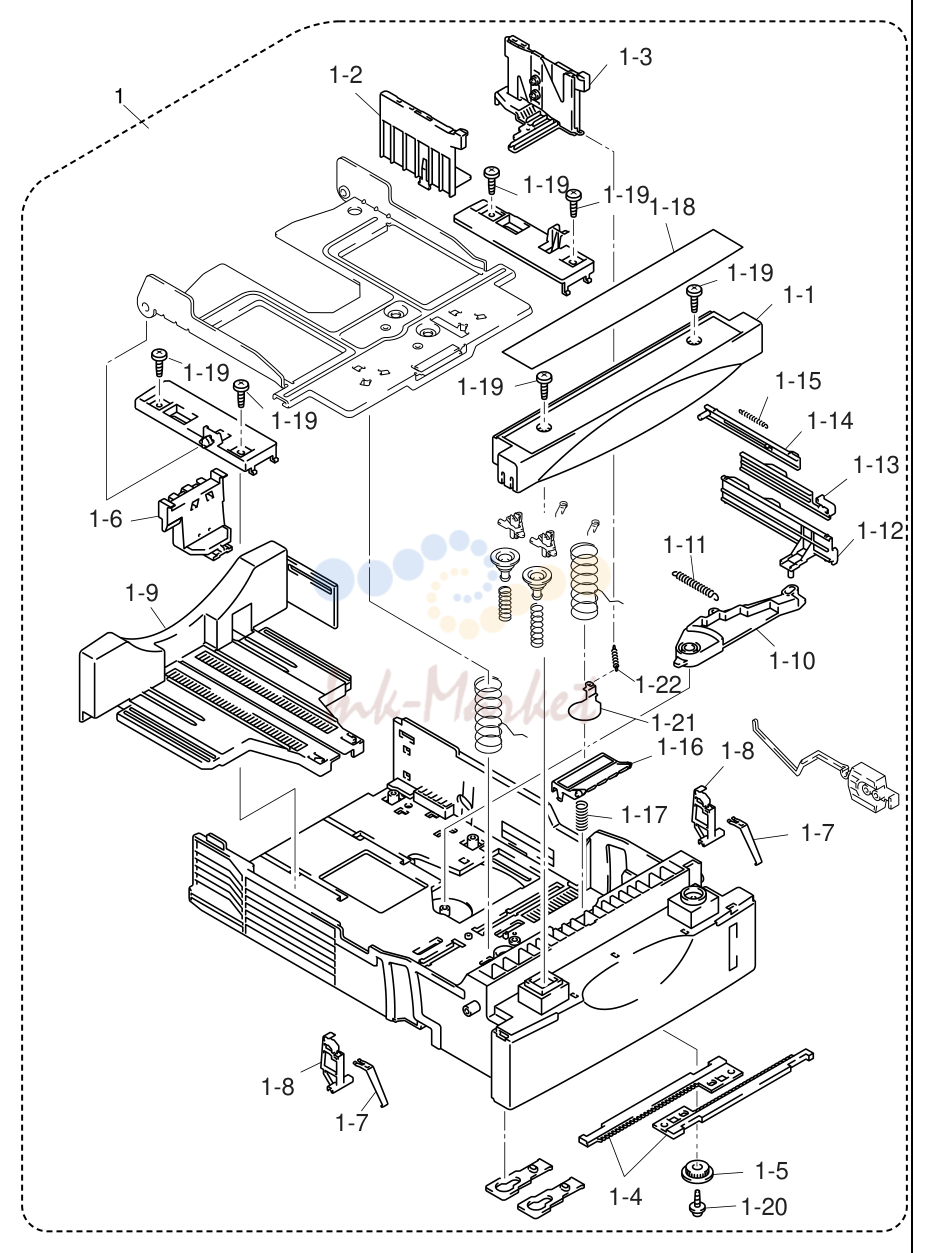

3. PAPER FEEDER

№	Артикул	Описание
1	LJ1299001 запросить цену →	1 PAPER TRAY UNIT (SP)
1-1	LJ0228001 запросить цену →	1 PAPER TRAY COVER
1-2	LJ0341001 запросить цену →	1 SIDE GUIDE L
1-3	LJ1335001 запросить цену →	1 SIDE GUIDE R ASSY *1
1-4	LJ0819001 запросить цену →	2 SIDE GUIDE RACK
1-5	UL9081001 запросить цену →	1 SIDE GUIDE GEAR
1-6	LJ1649001 запросить цену →	1 REAR GUIDE ASSY
1-7	LJ0347001 запросить цену →	2 SUPPORTER STOPPER SPRING
1-8	LJ0348001 запросить цену →	2 SUPPORTER STOPPER L
1-9	LJ0351001 запросить цену →	1 EX REAR TRAY
1-10	LJ1660001 запросить цену →	1 SIZE DETECTION LINK
1-11	LJ0358001 запросить цену →	1 SIZE DETECTION LINK SPRNG
1-12	LJ0359001 запросить цену →	1 SIZE DETECTION CAM *1
1-13	LJ0360001 запросить цену →	1 TRAY 1D DETECTION CAM
1-14	LJ0361001 запросить цену →	1 LTR/LGL DETECTION CAM
1-15	LJ0362001 запросить цену →	1 LTR/LGL DETECTION CAM SPRING
1-16	LJ0374001 ✓ в наличии	1 SEPARATION PAD ASSY
1-17	LJ0377001 запросить цену →	1 SEPARATION PAD SPRING
1-18	LJ0869001 запросить цену →	1 PAPER TRAY LABEL LT*2
1-19	085411015 запросить цену →	6 TAPTITE, BIND B M4X10
1-20	UU0552001 запросить цену →	1 TAPTITE, CUP B 3X8
1-21	LJ1338001 запросить цену →	1 SGR GROUND PLATE
1-22	LJ1339001 запросить цену →	1 SGR EXTENSION SPRING *1 When either of the SIDE

4. MODEL LT-7000 84T-X04-650

№	Артикул	Описание
1	LJ1737001 запросить цену →	1 SMALL PAD ASSY
1	LJ1524001 запросить цену →	1 CARTON, LT-7000
2	LJ0705001 запросить цену →	1 STYROFOAM PAD R
3	LJ0706001 запросить цену →	1 STYROFOAM PAD L
4	LJ1738001 запросить цену →	1 TRAY HOLD PAD
5	LJ5584001 запросить цену →	1 BAG, 700X800H
