Brother LT-500 — каталог запчастей со схемами

Содержание

1. LOWER TRAY PCB
2. PAPER FEEDER
3. ACCESSORIES

1. LOWER TRAY PCB

№	Артикул	Описание
1	LJ8368001 запросить цену →	1 LT SENSOR PCB ASSY
2	LJ8410001 запросить цену →	1 LT HARNESS ASSY
3	LJ8456001 запросить цену →	1 CONNECTOR:53717-0611
4	087320616 запросить цену →	1 TAPTITE, CUP S M3X6
1	LJ7090001 запросить цену →	1 PAPER TRAY ASSY OTHER CHNG
1	LJ5119001 запросить цену →	1 PAPER TRAY ASSY EUR CHNG
1-1	LJ4537001 запросить цену →	1 PRESSURE PLATE ASSY, LGL
1-2	UL9077001 запросить цену →	2 PRESSURE PLATE SPRING
1-3	UL9078001 запросить цену →	1 SIDE GUIDE L
1-4	UL9079001 запросить цену →	1 SIDE GUIDE R
1-5	U73515001 запросить цену →	2 TAPTITE, CUP B M2.6X5
1-6	UL9080001 запросить цену →	2 SIDE GUIDE RACK
1-7	UL9081001 запросить цену →	1 SIDE GUIDE GEAR
1-8	UL9082001 запросить цену →	1 FRICTION SPRING
1-9	087310815 запросить цену →	1 TAPTITE, CUP B M3X8
1-10	UL9083001 запросить цену →	1 REAR PAPER GUIDE
1-11	LJ5256001 запросить цену →	1 PAD HOLDER ZLH ASSY
1-12	LJ5923001 запросить цену →	1 SEPARATION PAD SPRING
1-13	LJ5259001 запросить цену →	1 PAPER INDICATOR
1-14	UL9092001 запросить цену →	1 LOCK LEVER
1-15	LJ4196001 запросить цену →	1 PRESSURE ROLLER HOLDER, A4
1-16	LJ5260001 запросить цену →	1 PRESSURE ROLLER COLLAR
1-17	LJ5261001 запросить цену →	1 PRESSURE ROLLER SHAFT
1-18	UL9095001 запросить цену →	1 HELICAL EXTENSION SPRING
1-19	LJ4197001 запросить цену →	1 PAPER TRAY COVER
1-20	UF8709001 запросить цену →	1 TAPTITE, TORX PAN B M3X8
1-21	LJ4272001 запросить цену →	1 TRAY COVER FILM
1-22	LJ4221001 запросить цену →	1 SCRATCH SPONGE HOLDER ASSY
1-23	LJ4200001 запросить цену →	2 SCRATCH SPONGE SPRING
1-24	LJ5011001 запросить цену →	1 TRAY LOCK LEVER
1-25	UU0231001 запросить цену →	1 TAPTITE, PAN B M3X8
1-26	LJ5263001 запросить цену →	1 LT FEED GUIDE
1-27	087310815 запросить цену →	2 TAPTITE, CUP B M3X8
1-28	LJ5003001 запросить цену →	1 PAPER TRAY, REAR
1-29	LJ5348001 запросить цену →	1 POSITION LABEL

2. PAPER FEEDER

№	Артикул	Описание
1	LJ7403001 запросить цену →	4 RUBBER FOOT chg
2	LJ5317001 запросить цену →	1 PAPER FEED SOLENOID ASSY LT
3	LJ5327001 запросить цену →	1 CLUTCH SPRING
4	LM2925001 запросить цену →	1 FEEDER ROLLER LT ASSY CHG
5	UL9062001 запросить цену →	1 BEARING
6	UL9069001 запросить цену →	2 CONDUCTOR BEARING
7	LJ5016001 ✓ в наличии	1 PAPER PICK-UP ROLLER ASSY chg
8	LJ5021001 запросить цену →	1 BEARING R
9	LJ5020001 запросить цену →	1 BEARING L
10	LJ5332001 запросить цену →	1 LT FRONT COVER
11	LJ5336001 запросить цену →	3 ROLLER HOLDER LT
12	UH3936001 запросить цену →	3 PRESSURE ROLLER U
13	LJ2179001 запросить цену →	3 ROLLER HOLDER SPRING
14	LJ5337001 запросить цену →	1 LT SIDE COVER L
15	LJ5338001 запросить цену →	1 LT SIDE COVER R
16	LJ5339001 запросить цену →	1 LT REAR COVER
17	UF9823001 запросить цену →	4 SHOULDER SCREW
18	087320616 запросить цену →	5 TAPTITE, CUP S M3X6
19	085411015 запросить цену →	2 TAPTITE, BIND B M4X10
20	LJ5326001 запросить цену →	1 CLUTCH GEAR 45 add

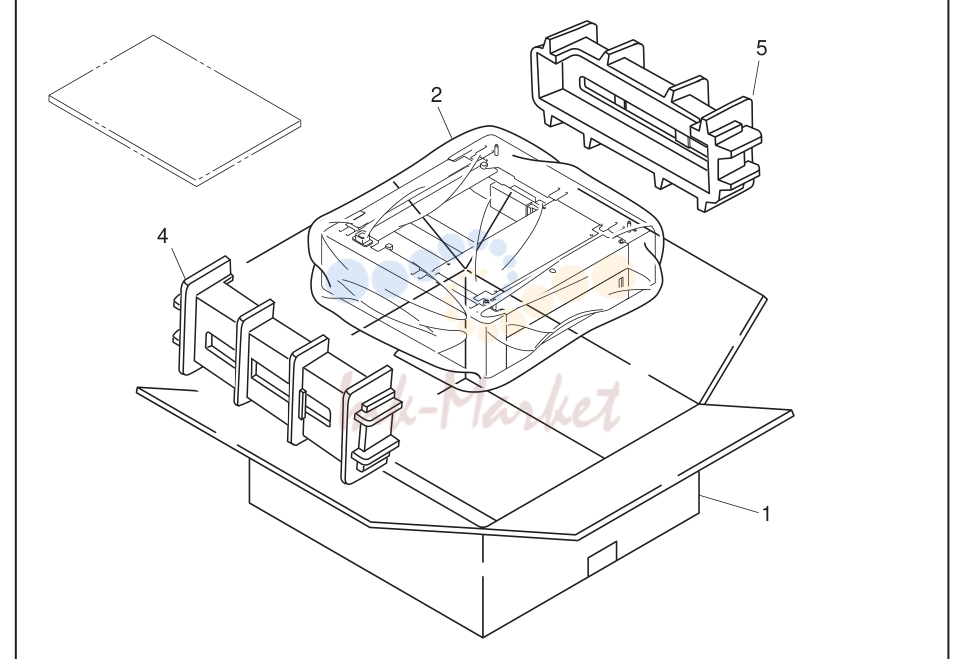

3. ACCESSORIES

№	Артикул	Описание
1	LJ5342001 запросить цену →	1 SET GUIDE LT-500
1	LJ5488001 запросить цену →	1 SET GUIDE LT-500 EUR
1	LL0324001 запросить цену →	1 CARTON, LT-500
2	LJ5590001 запросить цену →	1 BAG, 550X650H
3	LJ5346001 запросить цену →	1 LOGO LABEL
4	LJ5345001 запросить цену →	1 STYROFORM PAD, L
5	LJ5344001 запросить цену →	1 STYROFORM PAD, R
