Brother LT-400 e12372 — каталог запчастей со схемами

Содержание

1. NOTE FOR USING THIS PARTS REFERENCE LIST
2. PAPER FEEDER
3. PAPER FEEDER

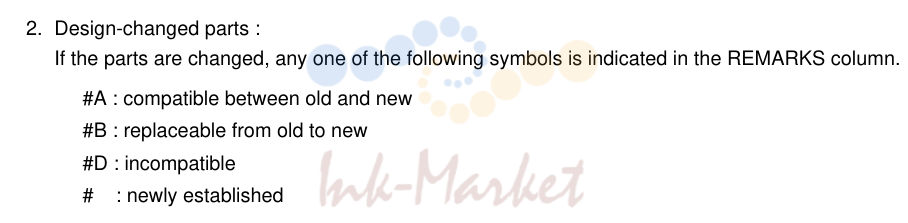

1. NOTE FOR USING THIS PARTS REFERENCE LIST

№	Артикул	Описание
1	LJ8015001 запросить цену →	1 LOWER TRAY PCB ASSY B512055
2	LJ2008001 запросить цену →	1 CABLE, 6PIN
3	087320616 запросить цену →	1 TAPTITE, CUP S M3X6

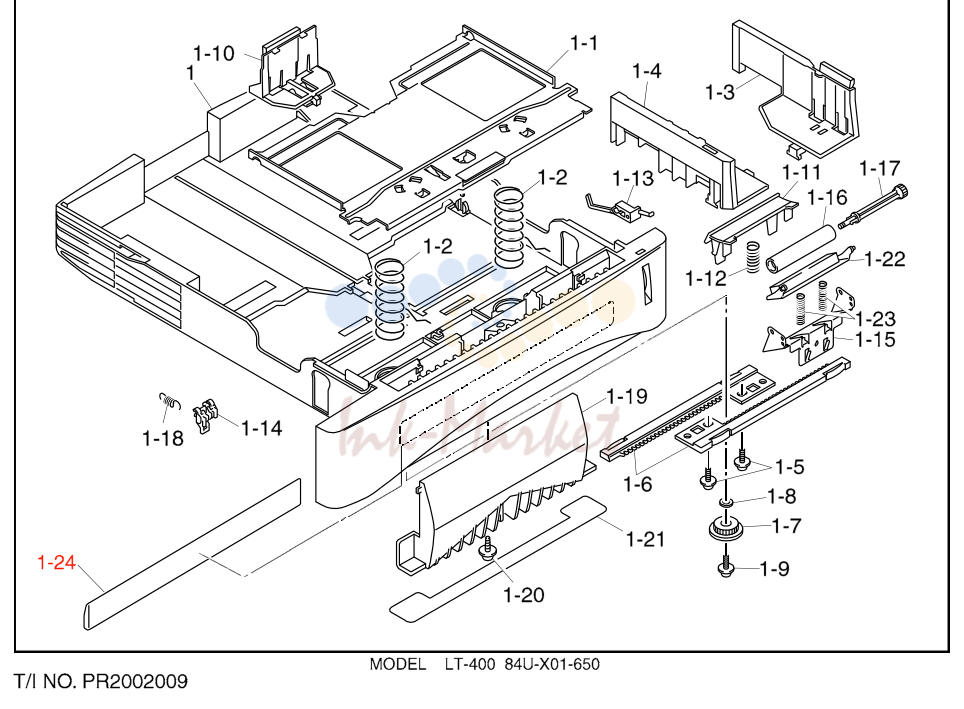

1	LJ4181001 запросить цену →	1 PAPER TRAY ASSY, A4 (SP)
1	LE1162001 запросить цену →	1 PAPER TRAY ASSY, LGL (SP)
1-1	UL9074001 запросить цену →	1 PRESSURE PLATE ASSY, A4
1-1	LJ4537001 запросить цену →	1 PRESSURE PLATE ASSY, LGL
1-2	UL9077001 запросить цену →	2 PRESSURE PLATE SPRING
1-3	UL9078001 запросить цену →	1 SIDE GUIDE L
1-4	UL9079001 запросить цену →	1 SIDE GUIDE R
1-5	U73515001 запросить цену →	2 TAPTITE, CUP B M2.6X5
1-6	UL9080001 запросить цену →	2 SIDE GUIDE RACK
1-7	UL9081001 запросить цену →	1 SIDE GUIDE GEAR
1-8	UL9082001 запросить цену →	1 FRICTION SPRING
1-9	087310815 запросить цену →	1 TAPTITE, CUP B M3X8
1-10	UL9083001 запросить цену →	1 REAR PAPER GUIDE
1-11	UL9084001 запросить цену →	1 SEPARATION PAD HOLDER ASSY
1-12	UL9090001 запросить цену →	1 SEPARATION PAD SPRING
1-13	UL9091001 запросить цену →	1 PAPER INDICATOR
1-14	UL9092001 запросить цену →	1 LOCK LEVER
1-15	LJ4196001 запросить цену →	1 PRESSURE ROLLER HOLDER, A4
1-15	LJ4534001 запросить цену →	1 PRESSURE ROLLER HOLDER, LGL add
1-16	LJ5260001 запросить цену →	1 PRESSURE ROLLER COLLAR CHG
1-17	LJ5261001 запросить цену →	1 PRESSURE ROLLER SHAFT CHG
1-18	UL9095001 запросить цену →	1 HELICAL EXTENSION SPRING
1-19	LJ2061001 запросить цену →	1 PAPER TRAY COVER
1-20	UF8709001 запросить цену →	1 TAPTITE, TORX PAN B M3X8
1-21	LJ4272001 запросить цену →	1 TRAY COVER FILM
1-22	LJ4221001 запросить цену →	1 SCRATCH SPONGE HOLDER ASSY
1-23	LJ4200001 запросить цену →	2 SCRATCH SPONGE SPRING
1-24	LJ4332001 запросить цену →	1 TRAY FEED GUIDE ASSY add

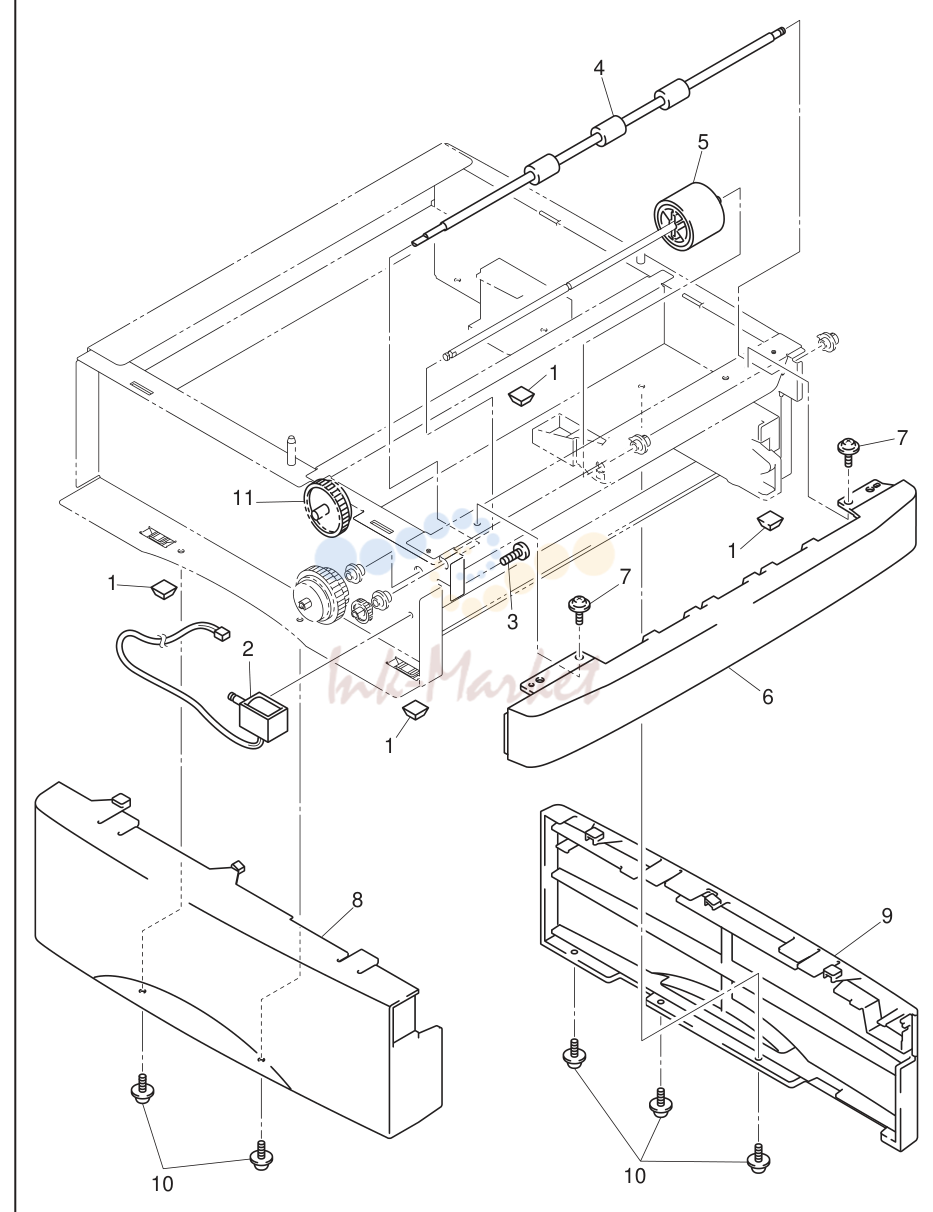

2. PAPER FEEDER

№	Артикул	Описание
1	LJ7403001 запросить цену →	4 RUBBER FOOT chg
2	LJ4069001 запросить цену →	1 SOLENOID ASSY
3	000300415 запросить цену →	1 SCREW, BIND M3X4
4	LJ2018001 запросить цену →	1 PAPER FEED ROLLER ASSY
5	UL9066001 ✓ в наличии	1 PAPER PICK UP ROLLER ASSY
6	LJ2026001 запросить цену →	1 FRONT COVER ASSY
7	087320616 запросить цену →	2 TAPTITE, CUP S M3X6
8	LJ2031001 запросить цену →	1 SIDE COVER L
9	LJ2032001 запросить цену →	1 SIDE COVER R
10	087321015 запросить цену →	5 TAPTITE, CUP S M3X10
11	UL8981001 запросить цену →	1 IDLE GEAR 56 ADD

3. PAPER FEEDER

№	Артикул	Описание
1	LJ2037001 запросить цену →	1 SET GUIDE, US (PRINTER)
1	LJ2057001 запросить цену →	1 SET GUIDE, EU (PRINTER)
2	LJ7082001 запросить цену →	1 SET GUIDE ASA CHNG
2	LJ2064001 запросить цену →	1 SET GUIDE, EU (MFC)
3	UE2014001 запросить цену →	1 BAG, 215X350H
1	LL0024001 запросить цену →	1 CARTON, US
1	LL0025001 запросить цену →	1 CARTON, EU
2	LL0019001 запросить цену →	1 STYROFOAM PAD, FRONT (LGL)
2	LL0026001 запросить цену →	1 STYROFOAM PAD, FRONT (A4)
3	LL0020001 запросить цену →	1 STYROFOAM PAD, REAR (LGL)
3	LL0023001 запросить цену →	1 STYROFOAM PAD, REAR (A4)
4	LL0021001 запросить цену →	1 BAG, 550X650H
