Brother LT-27CL e7742f — каталог запчастей со схемами

Содержание

1. TOP AND RIGHT SIDE PARTS
2. TOP AND RIGHT SIDE PARTS
3. LEFT SIDE PARTS
4. REAR SIDE PARTS
5. FUSER UNIT PARTS
6. PAPER EXIT UNIT PARTS
7. ACCESSORIES & PACKING
8. AC CORDS
9. DUPLEX UNIT

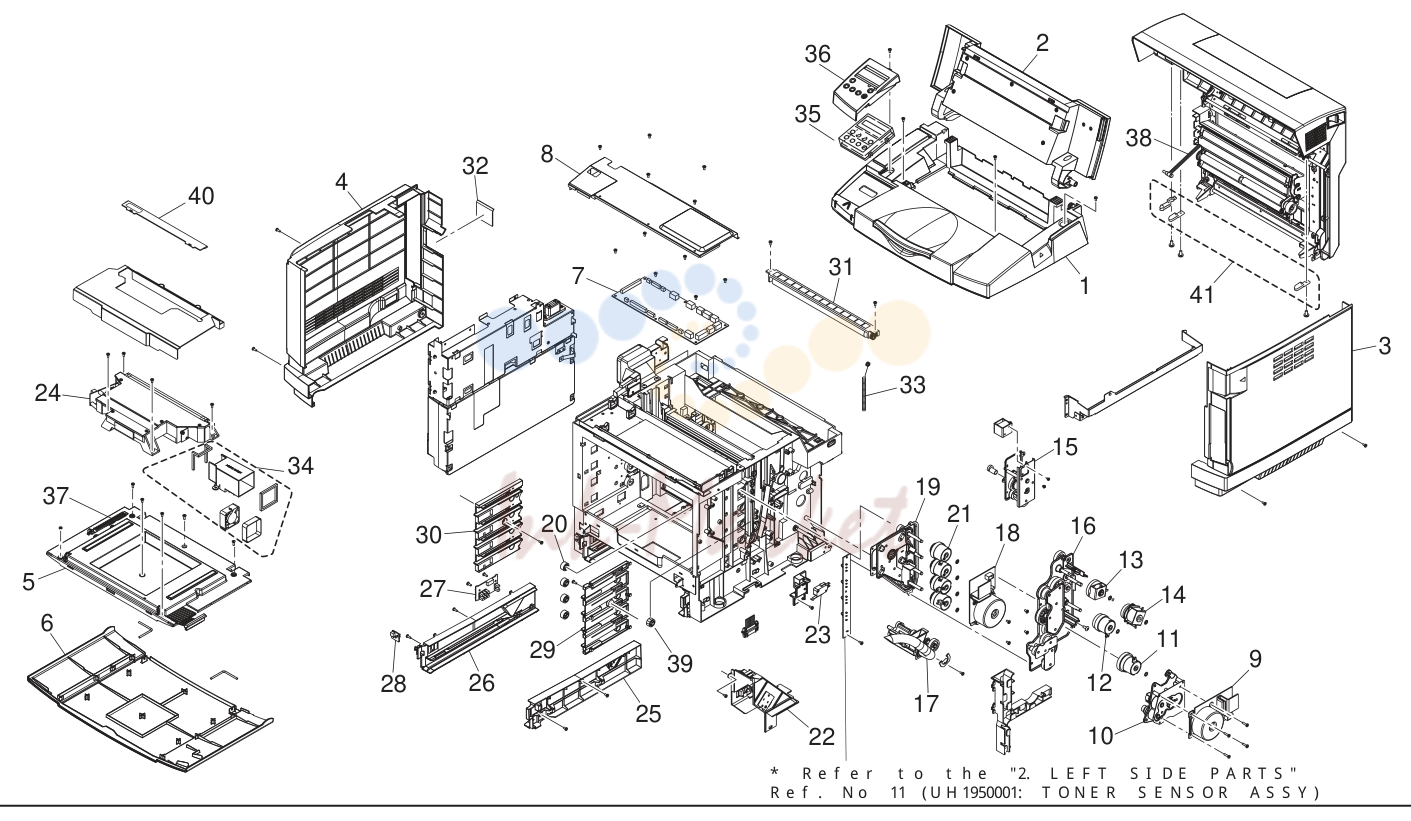

1. TOP AND RIGHT SIDE PARTS

№	Артикул	Описание
1	LM0592001 запросить цену →	1 TOP COVER ASSY PU 31 LM0621001 1 WASTE TONER AUGER PU
2	LM0593001 запросить цену →	1 TOP COVER PU 32 LM0622001 1 DUPLEX CONNECTOR COVER PU
3	LM0594001 запросить цену →	1 RIGHT SIDE COVER PU 33 LM0623001 1 WASTE TONER AGITATOR PU
4	LM0595001 запросить цену →	1 LEFT SIDE COVER PU 34 LM0624001 1 LASER UNIT FAN ASSY PU
5	LM0596001 запросить цену →	1 INNER FRONT COVER PU 35 LM0918001 1 OP PANEL (B)PU
6	LM0597001 запросить цену →	1 FRONT COVER PU 36 LM0919001 1 OP PANEL COVER (B)PU
7	LM0598001 запросить цену →	1 I/O BOARD PU 37 LM0942001 1 FRONT BAND PU add
8	LM0599001 запросить цену →	1 I/O BOARD COVER PU 38 LM0943001 1 REAR BAND PU add
9	LM0600001 запросить цену →	1 MAIN MOTOR PU 39 LM0941001 1 DD5 DRIVE GEAR R28 PU add
10	LM0601001 запросить цену →	1 OPC DRIVE GEAR ASSY PU 40 LM0975001 1 SCANNER GLASS COVER add
11	LM0602001 ✓ в наличии	1 PAPER FEED CLUTCH PU 41 LM0992001 1 REAR COVER LATCH SET ADD
12	LM0603001 запросить цену →	1 REGISTRATION CLUTCH PU
13	LM0604001 запросить цену →	1 FUSER CLUTCH PU
14	LM0976001 запросить цену →	1 TRANSFER ROLLER CLUTCH 2 PU chg
15	LM0605001 запросить цену →	1 CLEANING ROLLER CLUTCH PU
16	LM0606001 запросить цену →	1 MAIN DRIVE GEAR ASSY PU
17	LM0607001 запросить цену →	1 WASTE TONER FEEDER PU
18	LM0608001 запросить цену →	1 DEVELOPER MOTOR PU
19	LM0609001 запросить цену →	1 DEVELOPER DRIVE ASSY PU
20	LM0610001 запросить цену →	1 DEVELOPER GEAR PU
21	LM0611001 запросить цену →	4 DEVELOPER CLUTCH PU
22	LM0612001 запросить цену →	1 WASTE TONER HOLDER ASSY PU
23	LM0613001 запросить цену →	1 INTERLOCK SWITCH PU
24	LM0614001 запросить цену →	1 LASER ASSY PU
25	LM0615001 запросить цену →	1 RIGHT TRAY GUIDE PU
26	LM0961001 запросить цену →	1 LEFT TRAY GUIDE PU 2 chg
27	LM0617001 запросить цену →	1 PAPER SIZE SENSOR PU
28	LM0618001 запросить цену →	1 ROOM TEMP THERMISTOR PU
29	LM0619001 запросить цену →	1 RIGHT TONER GUIDE PU
30	LM0620001 запросить цену →	1 LEFT TONER GUIDE PU

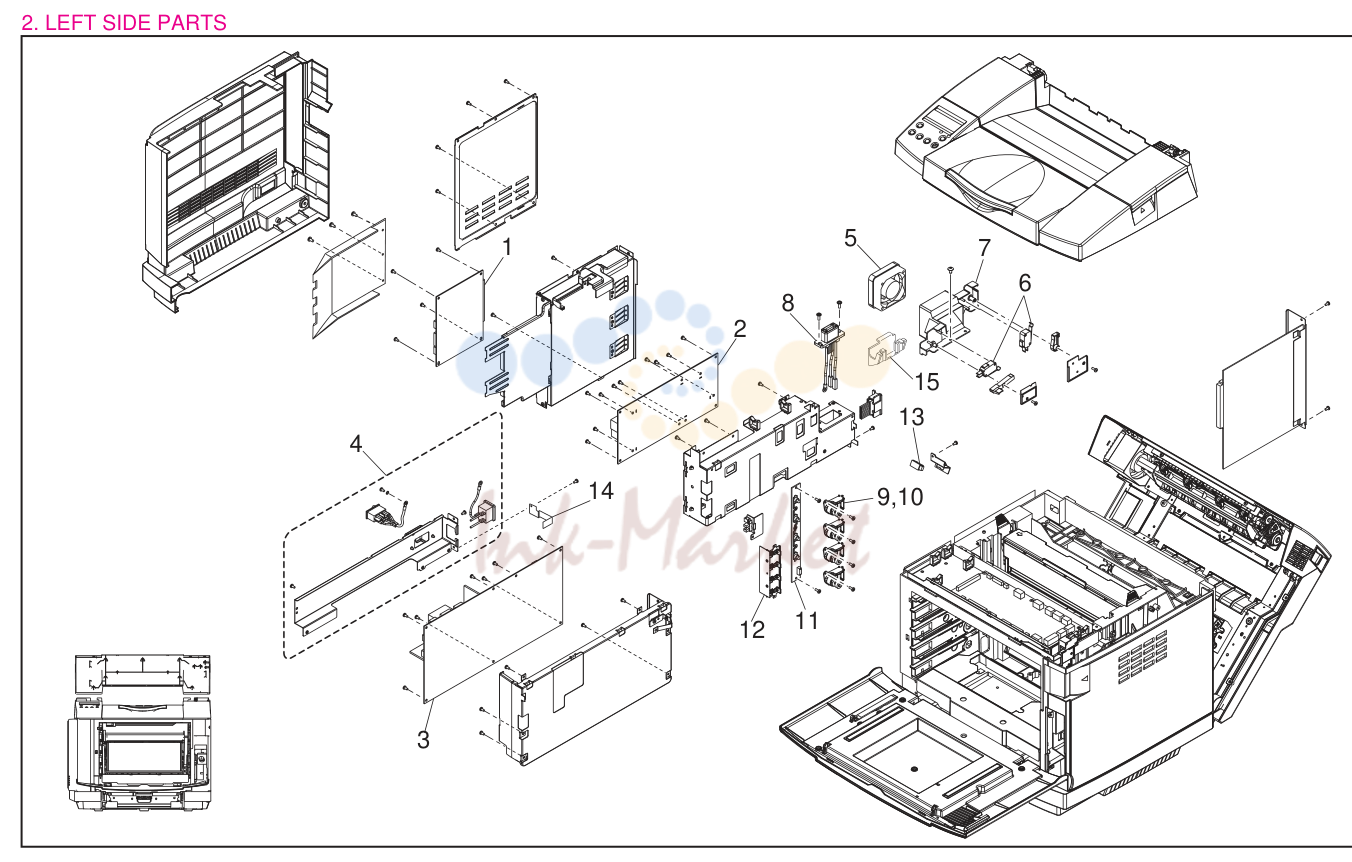

2. TOP AND RIGHT SIDE PARTS

№	Артикул	Описание
1	LJ9798001 запросить цену →	1 ENGINE CONTROLLER BOARD PU chg
2	LJ9521001 запросить цену →	1 HV POWER SUPPLY PU
3	LJ9522001 запросить цену →	1 LV POWER SUPPLY (110V) PU
3	LG6736001 запросить цену →	1 LV POWER SUPPLY (220V) ROHS CHG
4	LM0625001 запросить цену →	1 POWER SUPPLY BRACKET
4	LM0626001 запросить цену →	1 POWER SUPPLY BRACKET
5	LM0627001 запросить цену →	1 POWER SUPPLY FAN PU
6	LM0613001 запросить цену →	2 INTERLOCK SWITCH PU
7	LM0629001 запросить цену →	1 POWER SUPPLY FAN DUCT PU
8	LM0630001 запросить цену →	1 FUSER CONNECTOR PU
9	LM0631001 запросить цену →	1 TONER RETRACT SOLENOID PU
10	LM0632001 запросить цену →	1 TONER RETRACT CAM PU
11	UH1950001 запросить цену →	1 TONER SENSOR ASSY *1
12	LM0633001 запросить цену →	1 TONER PRESENT SENSOR PU
13	UH1949001 запросить цену →	1 BELT SENSOR
14	LM0928001 запросить цену →	1 EARTH TERMINAL (L) PU add
15	LM0963001 запросить цену →	1 SL5 PS DUCT del

3. LEFT SIDE PARTS

№	Артикул	Описание
1	LM0634001 запросить цену →	1 PAPER GUIDE (A) PU
2	LM0635001 запросить цену →	1 PAPER GUIDE (B) PU
3	UH1948001 запросить цену →	1 PAPER SENSOR
4	LJ2243001 запросить цену →	1 OHP SENSOR
5	UH1948001 запросить цену →	1 PAPER SENSOR
6	LM0637001 запросить цену →	1 PAPER GUIDE (C) PU
7	LM0638001 запросить цену →	1 TRAY EMPTY ACTUATOR PU
8	UH3485001 ✓ в наличии	1 PAPER FEED ROLLER
9	LM0965001 запросить цену →	1 SEPARATOR PAD 5 PU CHG
10	LM0639001 запросить цену →	1 ERASE LAMP PU
11	LM0640001 запросить цену →	1 PAPER GUIDE (D) PU
12	LM0641001 запросить цену →	1 TONER DENSITY SENSOR PU
13	UH1949001 запросить цену →	1 MARKER SENSOR
14	LM0590001 запросить цену →	1 CLEANING ROLLER PU
15	LM0591001 запросить цену →	1 CLEANING ROLLER COVER PU

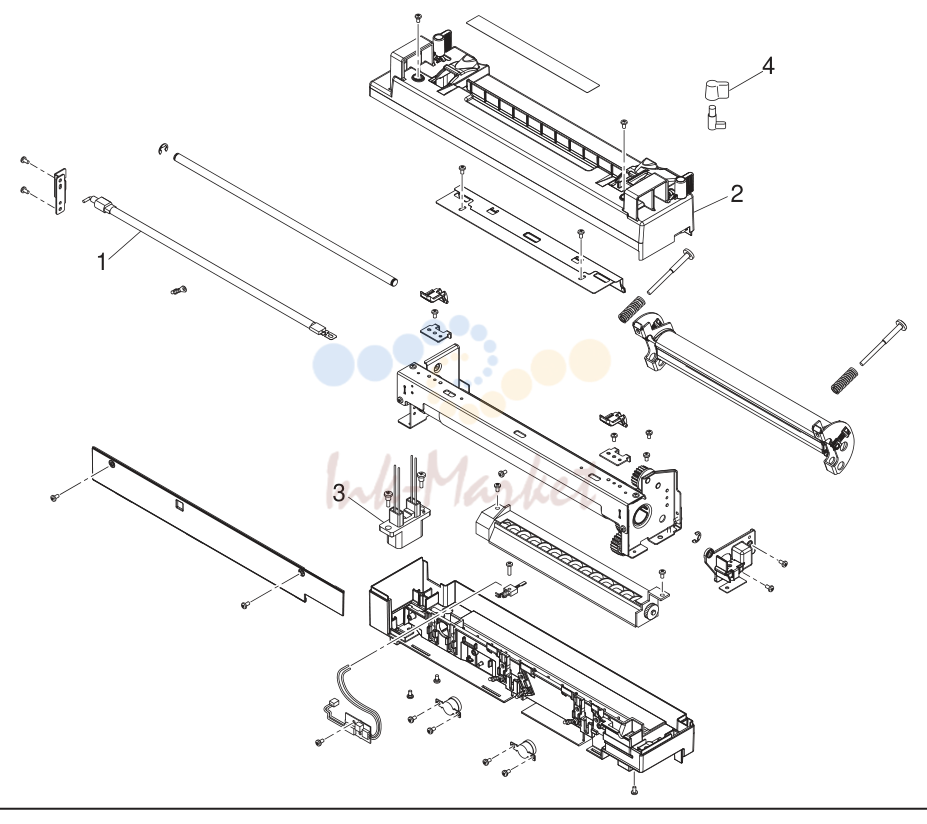

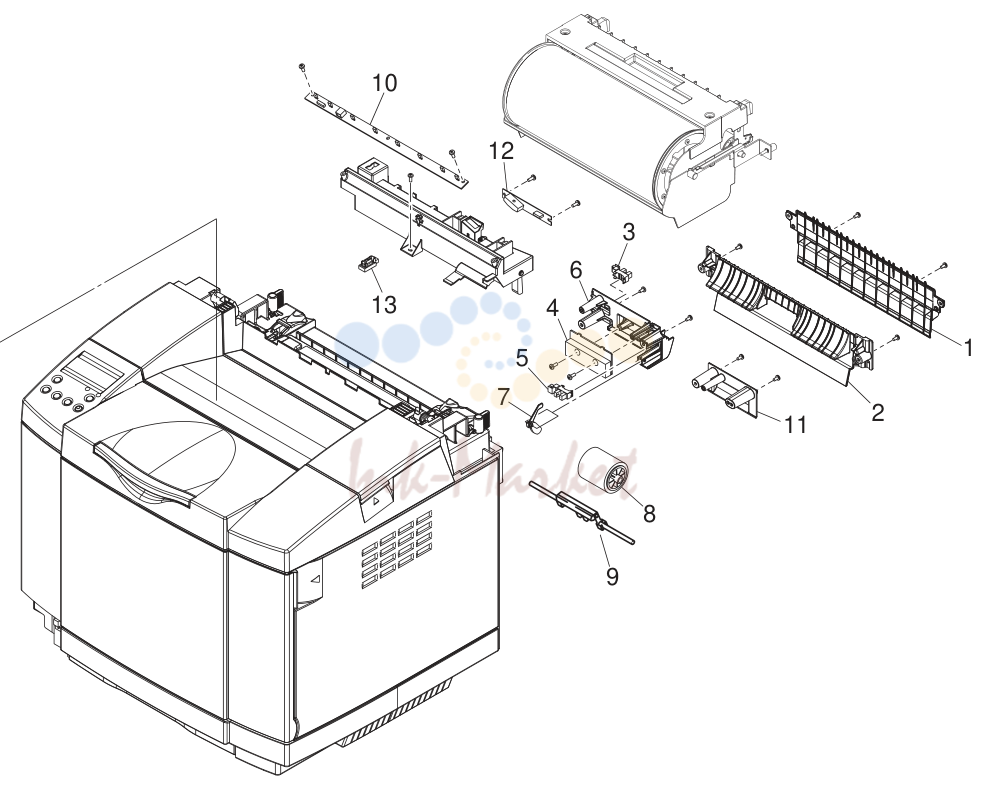

4. REAR SIDE PARTS

№	Артикул	Описание
1	LM0643001 запросить цену →	1 FUSER LAMP (110V) FU
1	LM0644001 запросить цену →	1 FUSER LAMP (220V) FU
2	LM0645001 запросить цену →	1 TOP FUSER COVER FU
3	LM0649001 запросить цену →	1 FUSER CONNECTOR FU
4	LM0653001 запросить цену →	1 LOCK KNOB KIT FU

5. FUSER UNIT PARTS

№	Артикул	Описание
1	LM0654001 запросить цену →	1 REAR COVER ASSY PU
1-1	LM0655001 запросить цену →	1 UPPER DUPLEX COVER PU
1-2	LM0656001 запросить цену →	1 LOWER DUPLEX COVER PU
2	LM0657001 запросить цену →	1 TRANSFER BASE ASSY PU
2-1	LM0658001 запросить цену →	1 REGISTRATION ACTUATOR PU
2-2	LM0659001 запросить цену →	1 REGISTRATION ROLLER ASSY PU
3	LM0660001 запросить цену →	1 TRANSFER ROLLER ASSY PU
4	LM0661001 запросить цену →	1 EXIT GUIDE ASSY PU
4-1	LM0662001 запросить цену →	1 EXIT ROLLER ASSY PU
4-2	UH1948001 запросить цену →	1 PAPER SENSOR
4-3	LM0664001 запросить цену →	1 FUSER EXIT ACTUATOR PU
4-4	UH3463001 запросить цену →	1 DISCHARGE BRUSH
5	LM0665001 запросить цену →	1 EXIT IDLE ROLLER ASSY PU
5-1	UH1948001 запросить цену →	1 PAPER SENSOR
6	LM0667001 запросить цену →	1 EXIT FAN PU
7	LM0668001 запросить цену →	1 EXIT FAN DUCT PU
8	LM0669001 запросить цену →	1 EXIT DRIVE ASSY PU
9	LM0670001 запросить цену →	1 TRANSFER ROLLER GUIDE PU
10	LM0671001 запросить цену →	1 REAR COVER LATCH ASSY PU
11	LM0672001 запросить цену →	1 PAPER EXIT ACTUATOR PU
12	LM0962001 запросить цену →	1 PP5 SENSOR HOLDER 2 ADD

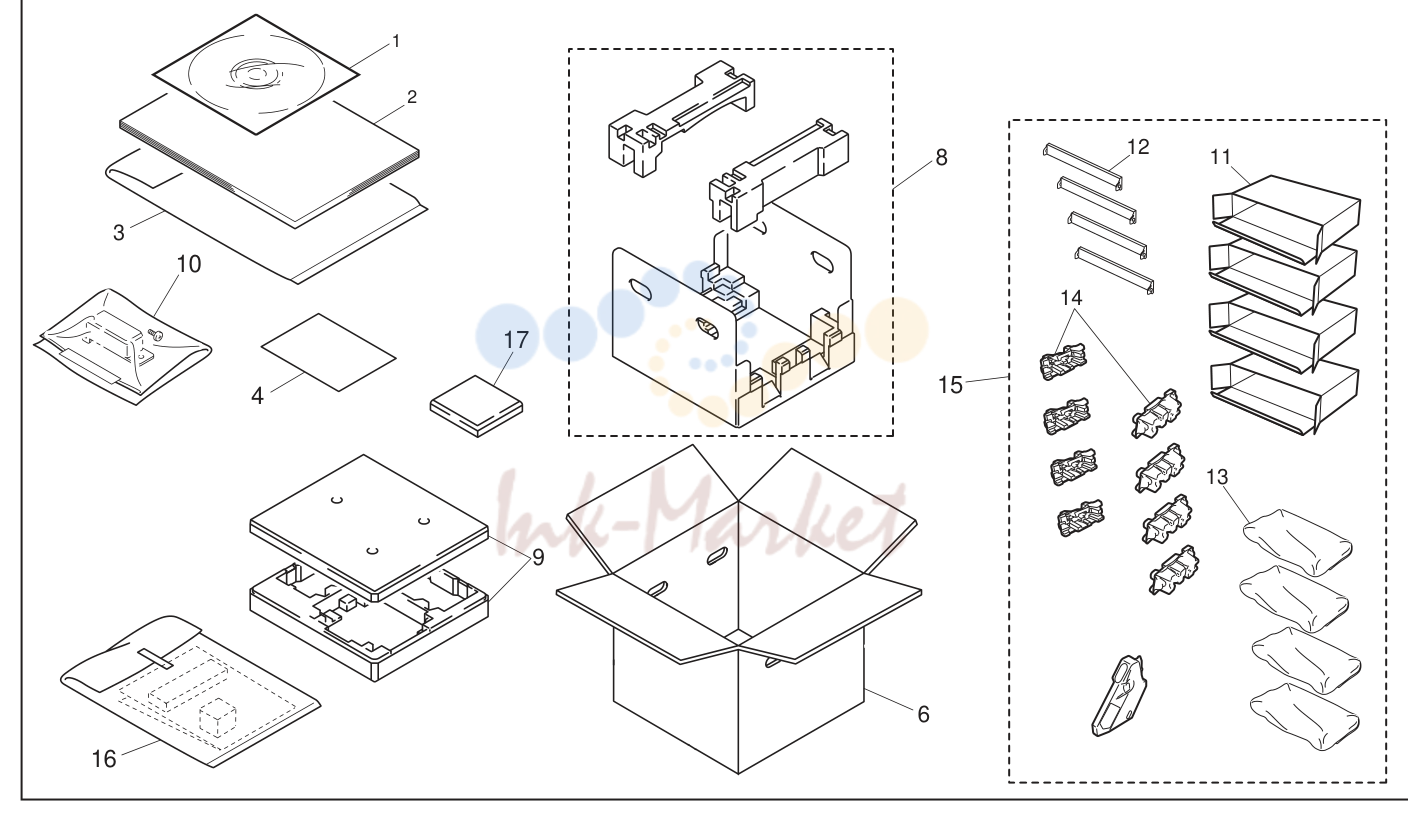

6. PAPER EXIT UNIT PARTS

№	Артикул	Описание
1	LM0937001 запросить цену →	1 CD ASSY, HL-2700 chg 17 LM0955001 1 FRONT CUSHION 5 ADD
2	LM0511001 запросить цену →	1 SET GUIDE HL-2700 GER
2	LM0478001 запросить цену →	1 SET GUIDE HL-2700 ENG
2	LM0479001 запросить цену →	1 SET GUIDE HL-2700 FRE
2	LM0512001 запросить цену →	1 SET GUIDE HL-2700 NL
2	LM0513001 запросить цену →	1 SET GUIDE HL-2700 DEN
2	LM0514001 запросить цену →	1 SET GUIDE HL-2700 SPA/POR
2	LM0515001 запросить цену →	1 SET GUIDE HL-2700 ITA
2	LM0516001 запросить цену →	1 SET GUIDE HL-2700 NOR/SWE
3	LE5794001 запросить цену →	1 BAG, 240x350H P
4	LM0879001 запросить цену →	1 READ ME FIRST SHEET
5	LL0488001 запросить цену →	4 JOINT DEL
6	LM0951001 запросить цену →	1 CARTON, HL-2700CN CHG
6	LM0952001 запросить цену →	1 CARTON, HL-2700CN OSS CHG
7	LM0897001 запросить цену →	1 UPPER CUSHION U 5(B) DEL
8	LM0953001 запросить цену →	1 BASE/U CUSHION 5(B-2) CHG
9	LM0954001 запросить цену →	1 STARTER CUSHION 5(B-2) CHG
10	LM3470001 запросить цену →	1 COMPACT FLASH GUARD ASSY
11	LM0920001 запросить цену →	1 TO5 SINGLE BOX
12	LM0921001 запросить цену →	1 DE5 SHIPPING COVER
13	LM0922001 запросить цену →	1 TO5 POLYETHYLENE BAG
14	LM0923001 запросить цену →	1 TO5 PM CUSHION
15	LM0924001 запросить цену →	1 TO5 SINGLE BOX KIT
16	LM0930001 запросить цену →	1 REPACKING GUIDE ASSY add

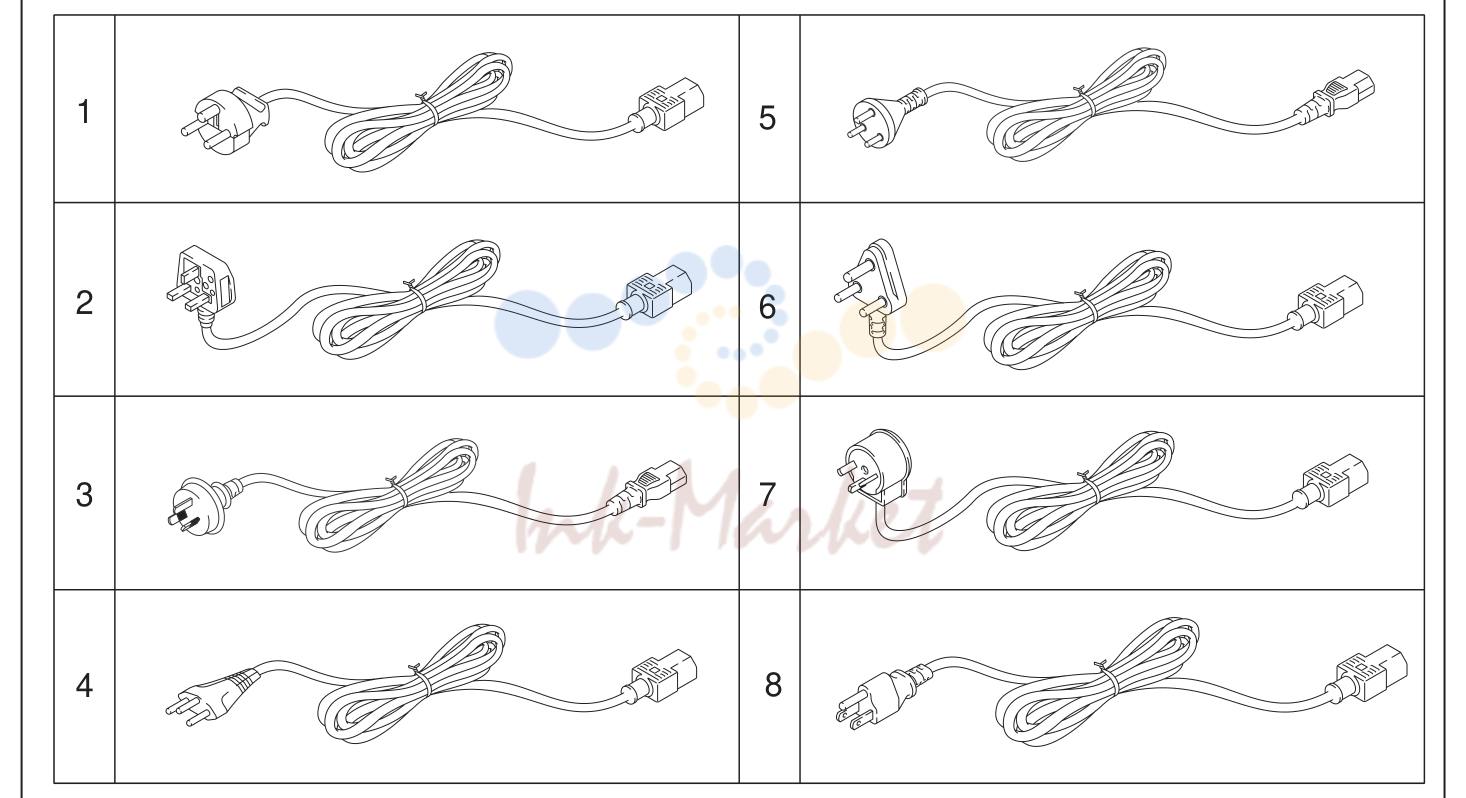

7. ACCESSORIES & PACKING

№	Артикул	Описание
1	LJ9103001 запросить цену →	1 AC CORD ASSY LF, VDE
2	LJ9257001 запросить цену →	1 AC CORD ASSY LF, BS
3	LJ9255001 запросить цену →	1 AC CORD ASSY LF, SAA
4	LJ9254001 запросить цену →	1 AC CORD ASSY LF, SEV
5	LJ9256001 запросить цену →	1 AC CORD ASSY LF, DEMKO
6	LJ9295001 запросить цену →	1 AC CORD ASSY LF, SOUTH AFRICA
7	LJ9298001 запросить цену →	1 AC CORD ASSY LF, ISRAEL
8	LJ9519001 запросить цену →	1 AC CORD, UL/CSA

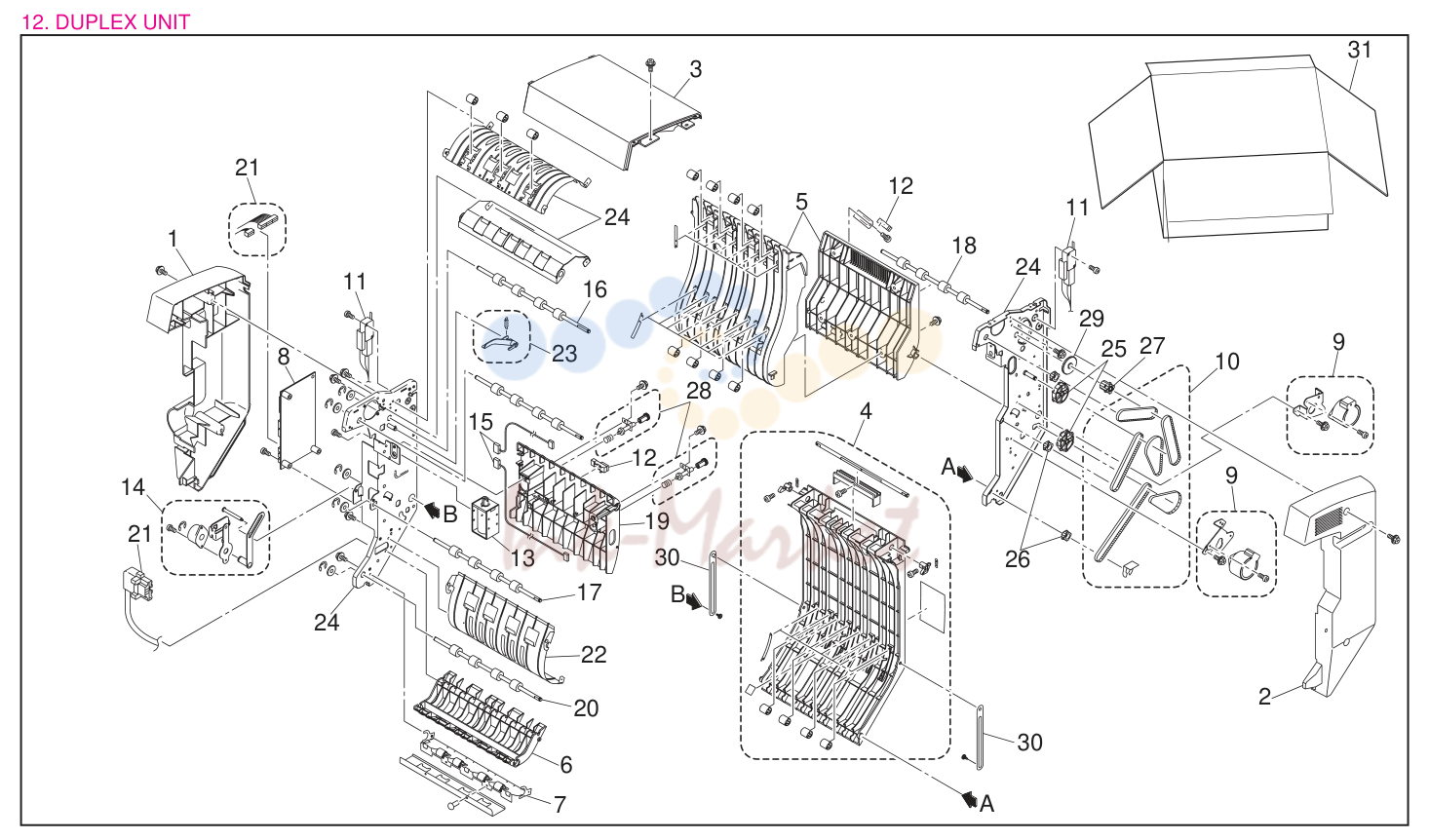

8. AC CORDS

№	Артикул	Описание
1	LM0673001 запросить цену →	1 LEFT SIDE COVER DU 31 LM0901001 1 DUP OUTER BOX 5(B)
2	LM0674001 запросить цену →	1 RIGHT SIDE COVER DU
3	LM0675001 запросить цену →	1 TOP COVER DU
4	LM0676001 запросить цену →	1 REAR COVER DU
5	LM0677001 запросить цену →	1 INNER PAPER GUIDE ASSY DU
6	LM0678001 запросить цену →	1 LOWER PAPER GUIDE ASSY DU
7	LM0679001 запросить цену →	1 EXIT ROLLER ASSY DU
8	LJ9524001 запросить цену →	1 CONTROLLER BOARD DU
9	LM0680001 запросить цену →	1 DRIVE MOTOR DU
10	LM0681001 запросить цену →	1 DRIVE BELT KIT DU
11	LM0682001 запросить цену →	1 REAR COVER INTERLOCK DU
12	LM0683001 запросить цену →	1 OPTICAL PAPER SENSOR DU
13	LM0684001 запросить цену →	1 DIVERTER SOLENOID DU
14	LM0685001 запросить цену →	1 HINGE RESTRAINT DU
15	LM0686001 запросить цену →	1 HARNESS KIT DU
16	LM0687001 запросить цену →	1 PAPER FEED ROLLER (2) DU
17	LM0688001 запросить цену →	1 PAPER FEED ROLLER (3) DU
18	LM0689001 запросить цену →	1 PAPER FEED ROLLER (4) DU
19	LM0690001 запросить цену →	1 MEDIAN. PAPER GUIDE ASSY DU
20	LM0691001 запросить цену →	1 PAPER FEED ROLLER (5) DU
21	LM0692001 запросить цену →	1 COMMUNICATION CABLE DU
22	LM0693001 запросить цену →	1 UPPER PAPER GUIDE ASSY DU
23	LM0694001 запросить цену →	1 DIVERTER LEVER DU
24	LM0695001 запросить цену →	1 COMPOUND GEAR KIT DU
25	LM0696001 запросить цену →	1 BELT GEAR (A) KIT DU
26	LM0697001 запросить цену →	1 BELT GEAR (B) DU
27	LM0698001 запросить цену →	1 LOCK SCREW KIT DU
28	LM0699001 запросить цену →	1 PAPER FEED KNOB DU
29	LM0700001 запросить цену →	1 REAR COVER ARM DU
30	LM0701001 запросить цену →	1 PAPER FEED ROLLER (1) DU

9. DUPLEX UNIT

№	Артикул	Описание
1	LM0702001 запросить цену →	1 TRAY EMPTY SENSOR LFU
2	LM0703001 запросить цену →	1 PAPER SIZE SENSOR LFU
3	LM0704001 запросить цену →	1 PAPER FEED ASSY LFU
4	LM0705001 запросить цену →	1 PAPER FEED CLUTCH LFU
5	LM0706001 запросить цену →	1 DRIVE GEAR ASSY LFU
6	LM0707001 запросить цену →	1 REAR COVER LFU
7	LM0708001 запросить цену →	1 RIGHT SIDE COVER LFU
8	LM0709001 запросить цену →	1 LEFT SIDE COVER LFU
9	LM0710001 ✓ в наличии	1 PAPER FEED ROLLER LFU
10	LM0711001 запросить цену →	1 SEPARATOR PAD LFU
11	LM0712001 запросить цену →	1 PAPER FEED DRIVE LFU
12	LM0713001 запросить цену →	1 TRAY EMPTY LINKAGE LFU
13	LM0714001 запросить цену →	1 GROUND PLATE LFU
14	LM0715001 запросить цену →	1 TOP COVER LFU
15	LM0716001 запросить цену →	1 COMMUNICATION CONNECTOR LFU
16	LM0717001 запросить цену →	1 STABILIZING STUD KIT LFU
17	LM0718001 запросить цену →	1 STABILIZING FOOT KIT LFU
18	LM0900001 ✓ в наличии	1 PAPER FEED KIT LFU
19	LM0902001 запросить цену →	1 LF OUTER BOX 5(B)
20	LM0903001 запросить цену →	1 LF5 PAPER CASSETTE
