Brother LT-2000 — каталог запчастей со схемами

Содержание

1. NOTE FOR USING THIS PARTS REFERENCE LIST
2. 2 . PCB ASSEMBLY

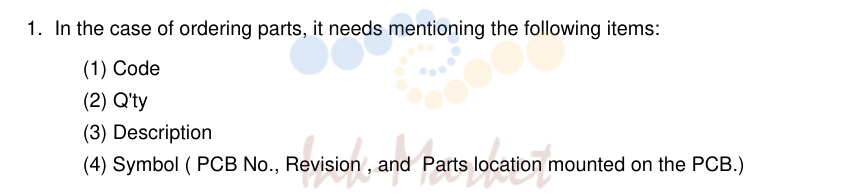

1. NOTE FOR USING THIS PARTS REFERENCE LIST

№	Артикул	Описание
1	UH2901001 запросить цену →	1 FEEDER CHASSIS L ASSY
2	UH2952001 запросить цену →	1 FEEDER CHASSIS R ASSY
3	UH2905000 запросить цену →	1 STIFFENER PLATE UPPER
4	087320616 запросить цену →	6 TAPTITE, CUP S M3X6
5	UH2906000 запросить цену →	1 STIFFENER PLATE LOWER
6	087320616 запросить цену →	4 TAPTITE, CUP S M3X6
7	UH1467000 запросить цену →	1 FEEDER GUIDE OP
8	085310615 запросить цену →	1 TAPTITE, BIND B M3X6
9	087320616 запросить цену →	2 TAPTITE, CUP S M3X6
10	UH1466001 запросить цену →	1 FEEDER ROLLER ASSY OP
11	UH2960000 запросить цену →	2 BEARING S
12	048040346 запросить цену →	2 RETAINING RING, E4
13	UH2821001 ✓ в наличии	1 PAPER PICK-UP ROLLER ASSY
14	UH1487001 запросить цену →	2 PAPER ROLLER COLLAR LOW
15	UH1477001 запросить цену →	1 COLLAR STOPPER
16	UH1494001 ✓ в наличии	1 PAPER PICK-UP ROLLER ASSY
17	UH2366000 запросить цену →	1 BEARING
18	085320616 запросить цену →	1 TAPTITE, BIND S M3X6
19	UH1497001 запросить цену →	1 BEARING R
20	087320616 запросить цену →	1 TAPTITE, CUP S M3X6
21	UH2967000 запросить цену →	1 SPRING, EXTENSION
22	UH1565001 запросить цену →	1 PAPER FEED MOTOR ASSY
23	087320616 запросить цену →	2 TAPTITE, CUP S M3X6
24	UH2369001 запросить цену →	1 PAPER PICK-UP SOLENOID
25	087320616 запросить цену →	1 TAPTITE, CUP S M3X6
26	UH2911000 запросить цену →	1 PAPER EMPTY SENSOR ACTUATOR
27	UH2381000 запросить цену →	1 PE ACTUATOR LINK
28	UH2913000 запросить цену →	1 FRONT COVER, GRAY1227
29	087320616 запросить цену →	2 TAPTITE, CUP S M3X6
30	UH2918001 запросить цену →	1 PAPER PATH FILM
31	UH2914000 запросить цену →	1 SIDE COVER L, GRAY1227
32	087320616 запросить цену →	4 TAPTITE, CUP S M3X6
33	UH2915000 запросить цену →	1 SIDE COVER R, GRAY1227
34	087320616 запросить цену →	5 TAPTITE, CUP S M3X6
35	UH2957000 запросить цену →	1 FRONT STIFFENER CHASSIS
36	087320616 запросить цену →	4 TAPTITE, CUP S M3X6
37	UH2958000 запросить цену →	1 FRONT CHASSIS
38	087320616 запросить цену →	4 TAPTITE, CUP S M3X6
39	UH2959000 запросить цену →	1 GUIDE PLATE
40	UH2356000 запросить цену →	1 RELEASE PLATE L ADD
41	UH2409000 запросить цену →	1 RELEASE PLATE R ADD

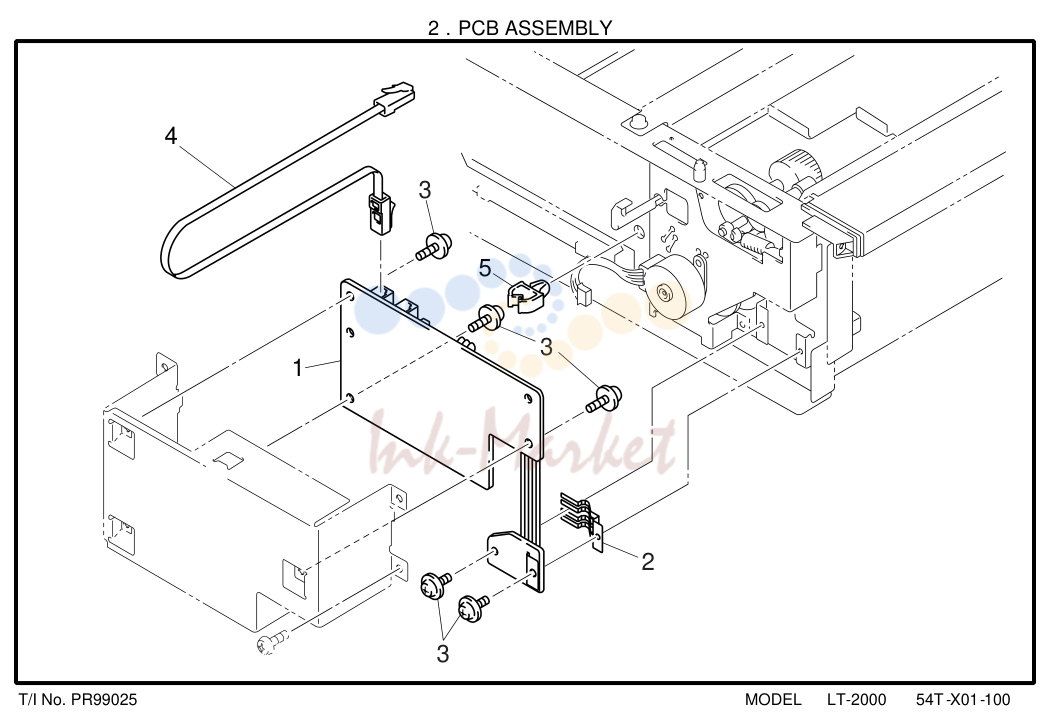

2. 2 . PCB ASSEMBLY

№	Артикул	Описание
1	UK4117001 запросить цену →	1 TRAY 2 PCB ASSY (SP) B48K167-202B CHG REV.
2	UH2410000 запросить цену →	1 SIZE SWITCH SPRING
3	087320616 запросить цену →	3 TAPTITE, CUP S M3X6
4	UK2540000 запросить цену →	1 MODULAR CORD 8P
5	UH2962000 запросить цену →	1 CLAMP:UAMS-05L-0
3		. PAPER TRAY A4, LTR/LGL, UNIVERSAL PR99008
1	UH1500001 запросить цену →	1 SEPARATION PAD ASSY W
1	UH3391001 запросить цену →	1 SEPARATION PAD ASSY T/B (UNI)
2	UH1582001 запросить цену →	1 SEPARATION PAD SPRING
2	UH2841001 запросить цену →	1 SEPARATION PAD SPRING 200 (UNI)
3	UH1583001 запросить цену →	1 SEPARATION PAD SPRING
4	UH2360000 запросить цену →	1 ROLLER
5	UH2459000 запросить цену →	1 ROLLER HOLDER
6	UH2472001 запросить цену →	1 TRAY GUIDE PLATE
7	UH2469000 запросить цену →	1 *PAPER FRONT GUIDE
8	UH2463001 запросить цену →	1 *GEAR 56T LINK
9	UH1485001 запросить цену →	1 *SIZE DRUM
10	085310815 запросить цену →	3 *SCREW, BIND B TITE 3X8
11	UH2689001 запросить цену →	1 *PAPER SETTING LABEL
12	UH2804000 запросить цену →	1 *ADJUST KNOB STOPPER
1	UH1880001 запросить цену →	1 USER'S GUIDE LT-2000
2	UE0331001 запросить цену →	1 BAG, 215X350H
1	UE0720001 запросить цену →	1 CARTON, NO BRAND
1	UE0733001 запросить цену →	1 CARTON, OTHER
1	UE0734001 запросить цену →	1 CARTON, BROTHER
2	UE0389000 запросить цену →	1 STYROFOAM LT-2000
3	UE0721001 запросить цену →	1 PAD
4	264808000 запросить цену →	1 BAG, 650X600
4	UE0397000 запросить цену →	1 BAG, 650X600 H
5	U62092001 запросить цену →	1 CAUTION LABEL 24 ,US
5	163528001 запросить цену →	1 SUFFOCATION CAUTION LABEL ,BS
6	UE0713000 запросить цену →	1 LTR HOLD PAD D
6	UE0714000 запросить цену →	1 A4 HOLD PAD D
