Brother LT-1200 — каталог запчастей со схемами

Содержание

1. 1 . FEEDER UNIT PR99087
2. 2 . PCB ASSEMBLY

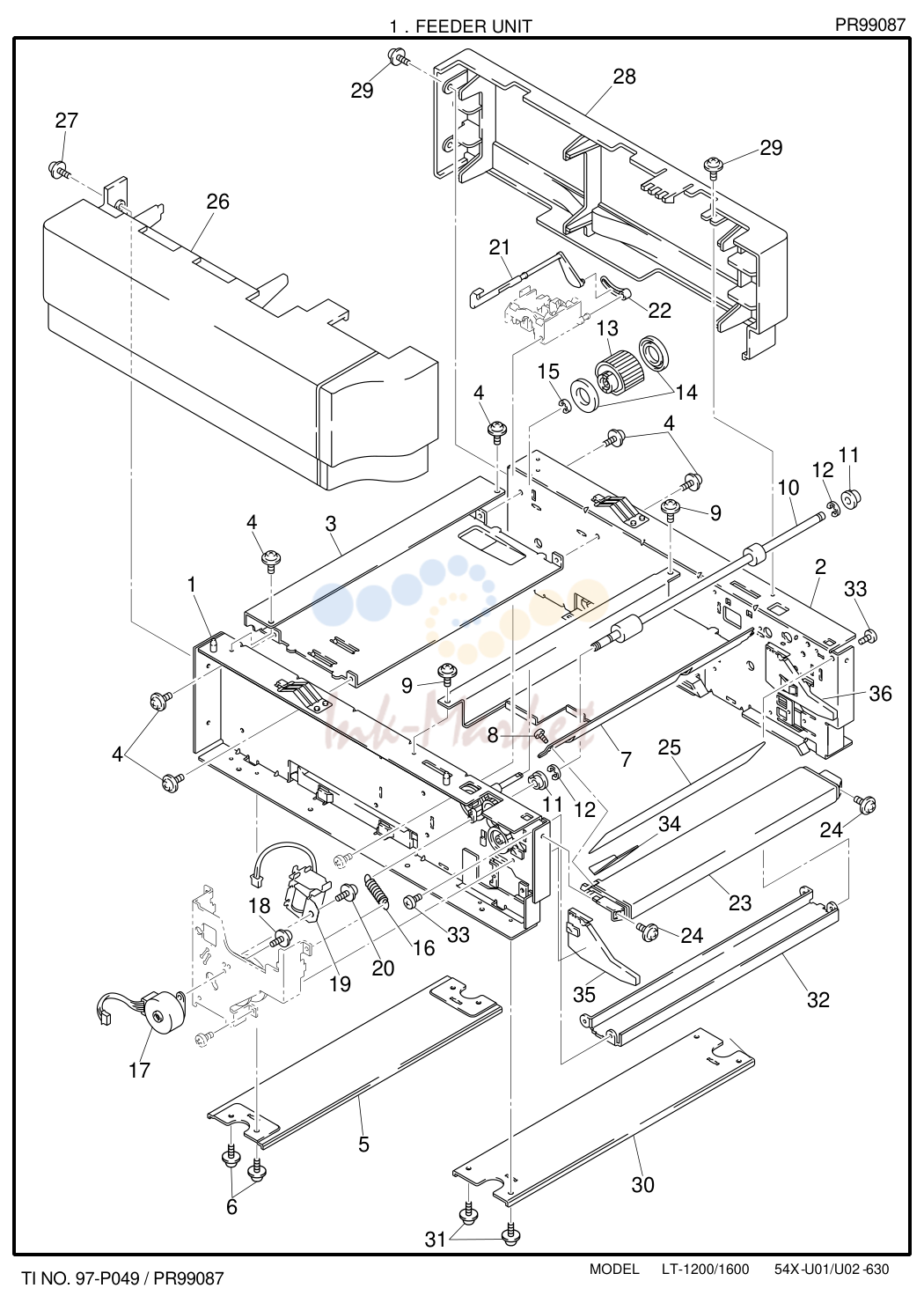

1. 1 . FEEDER UNIT PR99087

№	Артикул	Альт. артикул	Описание
1			. FEEDER UNIT PR99087
1	UH2901001 запросить цену →	1FEEDER	CHASSIS L ASSY
2	UH2952001 запросить цену →	1FEEDER	CHASSIS R ASSY
3	UH2905000 запросить цену →	1STIFFENER	PLATE UPPER
4	087320616 запросить цену →		6TAPTITE, CUP S M3X6
5	UH2906000 запросить цену →	1STIFFENER	PLATE LOWER
6	087320616 запросить цену →		4TAPTITE, CUP S M3X6
7	UH2907000 запросить цену →	1FEEDER	GUIDE
8	085310615 запросить цену →		1TAPTITE, BIND B M3X6
9	087320616 запросить цену →		2TAPTITE, CUP S M3X6
10	UH2954001 запросить цену →	1FEEDER	ROLLER ASSY
12	048040346 запросить цену →	2RETAINING	RING, E4
13	UH2362001 ✓ в наличии	1PAPER	PICK-UP ROLLER ASSY
14	UH2364000 запросить цену →	2PAPER	PICK-UP ROLLER COLLAR
15	048040346 запросить цену →	1RETAINING	RING, E4
16	UH2967000 запросить цену →		1SPRING, EXTENSION
17	UH2357001 запросить цену →	1PAPER	FEED MOTOR ASSY
18	087320616 запросить цену →		2TAPTITE, CUP S M3X6
19	UH2369001 запросить цену →	1PAPER	PICK-UP SOLENOID
20	087320616 запросить цену →		1TAPTITE, CUP S M3X6
21	UH2911000 запросить цену →	1PAPER	EMPTY SENSOR ACTUATOR
22	UH2381000 запросить цену →		1PE ACTUATOR LINK
23	UH2913000 запросить цену →	1FRONT	COVER, GRAY1227
24	087320616 запросить цену →		2TAPTITE, CUP S M3X6
25	UH2918001 запросить цену →	1PAPER	PATH FILM
26	UH2914000 запросить цену →	1SIDE	COVER L, GRAY1227
27	087320616 запросить цену →		4TAPTITE, CUP S M3X6
28	UH2915000 запросить цену →	1SIDE	COVER R, GRAY1227
29	087320616 запросить цену →		5TAPTITE, CUP S M3X6
30	UH2957000 запросить цену →	1FRONT	STIFFENER CHASSIS
31	087320616 запросить цену →		4TAPTITE, CUP S M3X6
32	UH2958000 запросить цену →	1FRONT	CHASSIS
33	087320616 запросить цену →		4TAPTITE, CUP S M3X6
34	UH2959000 запросить цену →	1GUIDE	PLATE
35	UH2356000 запросить цену →	1RELEASE	PLATE L ADD
36	UH2409000 запросить цену →	1RELEASE	PLATE R ADD

2. 2 . PCB ASSEMBLY

№	Артикул	Альт. артикул	Описание
2			. PCB ASSEMBLY
1			B48K167/168- UK2695001 1TRAY 2 PCB ASSY, LT-1200 (SP)
1			B48K167/168- UK3292001 1TRAY 2 PCB ASSY, LT-1600 (SP)
2	UK2540000 запросить цену →	1MODULAR	CORD 8P
3	UH2962000 запросить цену →		1CLAMP:UAMS-05L-0

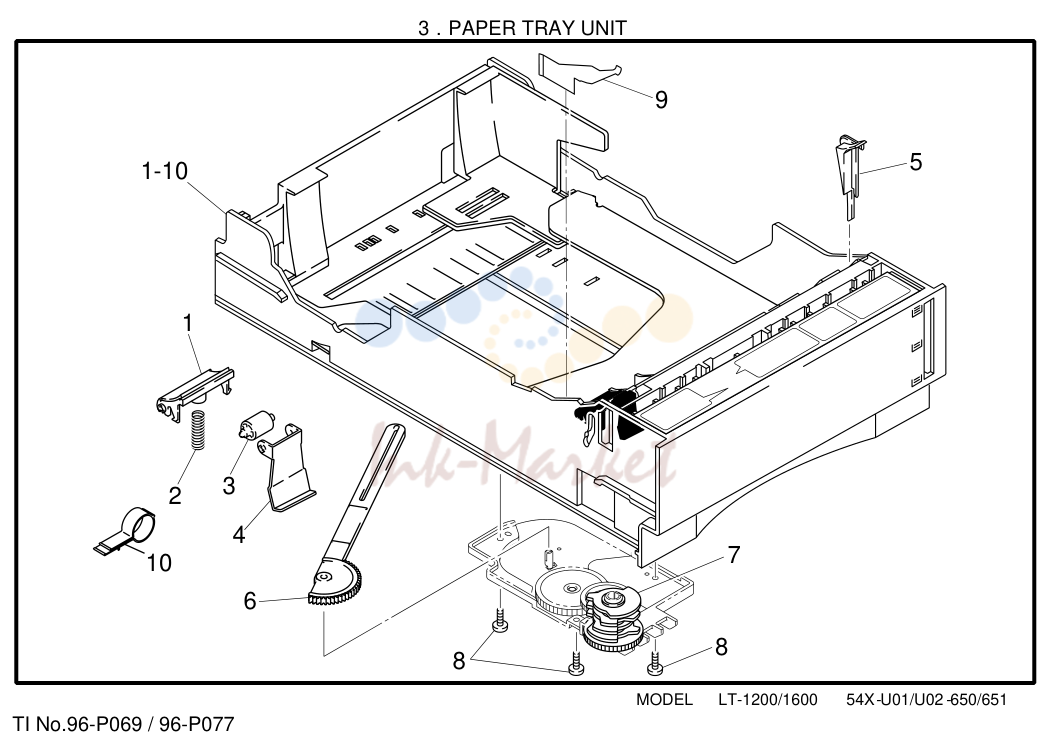

3			. PAPER TRAY UNIT
1-10	UH2806001 запросить цену →	1PAPER	TRAY UNIT SO, USA (SP) (B BRAND)
1-10	UH2799001 запросить цену →	1PAPER	TRAY UNIT S, EUR (SP) (B BRAND)
1-10	UH2802001 запросить цену →	1PAPER	TRAY UNIT S, CAN (SP) (B BRAND)
1-10	UH3375001 запросить цену →		1 PAPER TRAY, ADP
1	UH2487001 запросить цену →		1 SEPARATION PAD ASSY T
2	UH2490001 запросить цену →		1 SEPARATION PAD SPRING T
3	UH2360000 запросить цену →		1 ROLLER
4	UH2459000 запросить цену →		1 ROLLER HOLDER
5	UH2469000 запросить цену →		1 PAPER FRONT GUIDE, BLUE6155
6	UH2463001 запросить цену →		1 GEAR 56T LINK
7	UH2465001 запросить цену →		3 SIZE DRUM
8	085310815 запросить цену →		1 TAPTITE, BIND B M3X8
9	UH2472001 запросить цену →		1 TRAY GUIDE PLATE
10	UH2804001 запросить цену →		1 ADJUST KNOB STOPPER
4			. DOCUMENTS PR98281
1	UH1880001 запросить цену →		1 USER'S MANUAL, LT-1600/2000 CHNG
2	UE0331001 запросить цену →		1 BAG, 215X350H (USER'S MANUAL)
5			. PACKING MATERIALS
1	UE0387000 запросить цену →		1 CARTON, NO BRAND
1	UE0388001 запросить цену →		1 CARTON, LT-1200
1	UE0504001 запросить цену →		1 CARTON, LT-1600
1	UE0576001 запросить цену →		1 CARTON, LT-1600 B
2	UE0389000 запросить цену →		1 STYROFOAM PAD ASSY, LT-1200/LT-1600
3	264808000 запросить цену →		1 BAG, 650X600 (BODY)
3	UE0397000 запросить цену →		1 BAG, 650X600 H (BODY) BS
4	U62092001 запросить цену →		1 CAUTION LABEL 24, US
4	163528001 запросить цену →		1 CAUTION LABEL, BS
5	UE0405000 запросить цену →		1 PAD (LETTER SIZE TRAY)
5	UE0406000 запросить цену →		1 PAD (A4 SIZE TRAY)
