Brother HL-P2500 — каталог запчастей со схемами

Содержание

1. NOTE FOR USING THIS PARTS REFERENCE LIST
2. DOCUMENT SCANNER FRAME
3. DOCUMENT SCANNER FRAME
4. PAPER FEEDER
5. FIXING UNIT
6. PAPER CASSETTE
7. COVERS
8. CONTORL PANEL

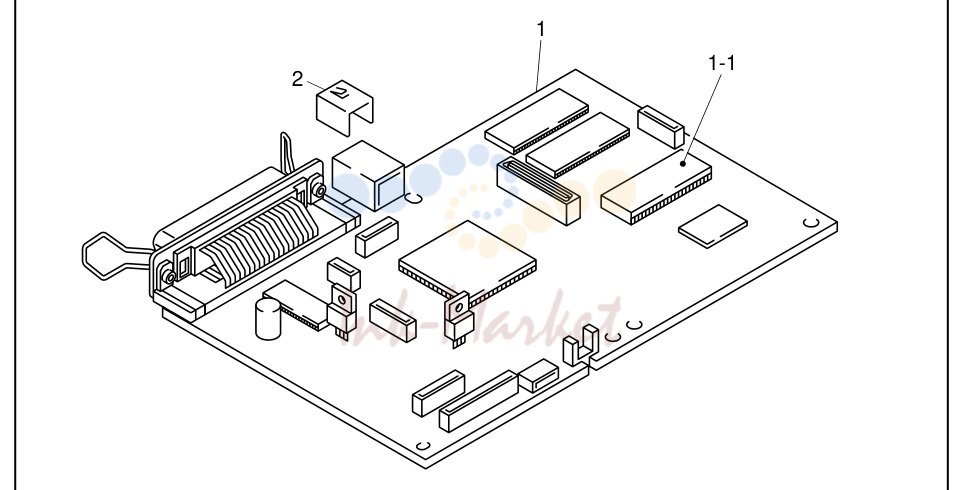

9. MAIN PCB

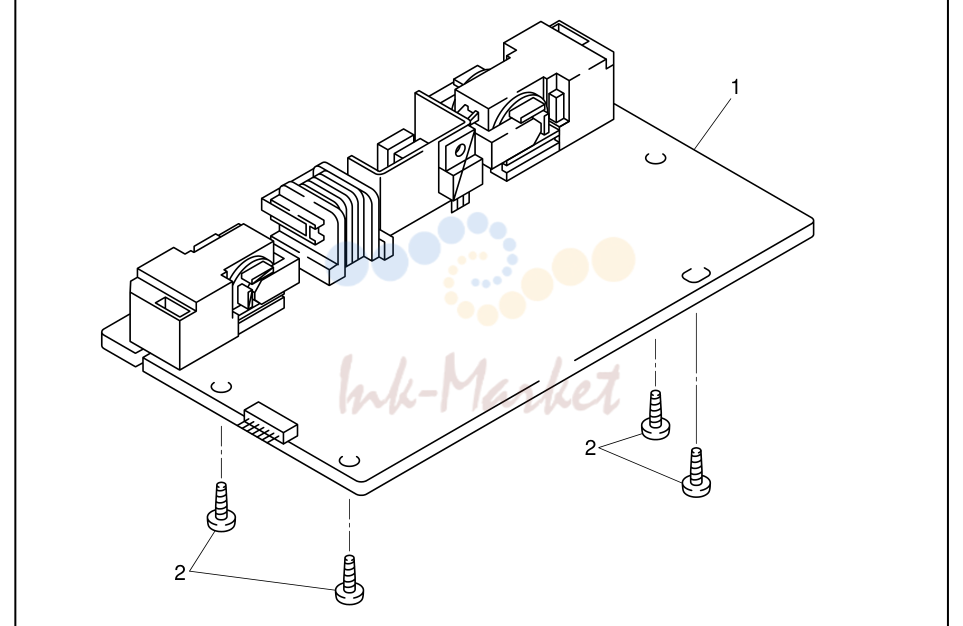

10. LOW-VOLTAGE POWER SUPPLY PCB

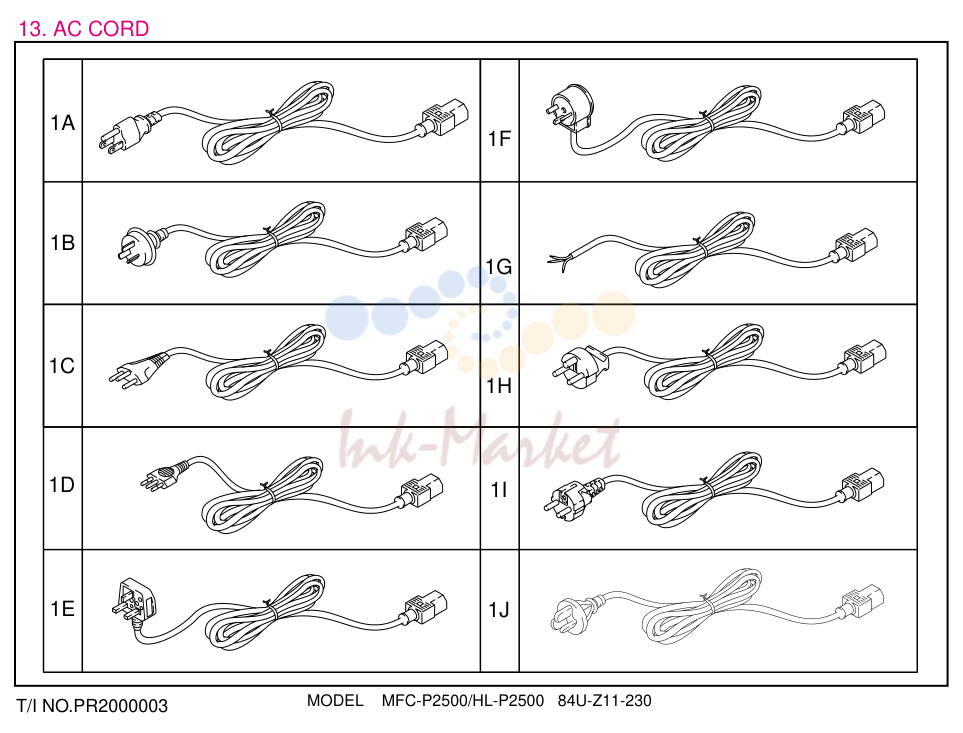

11. AC CORD

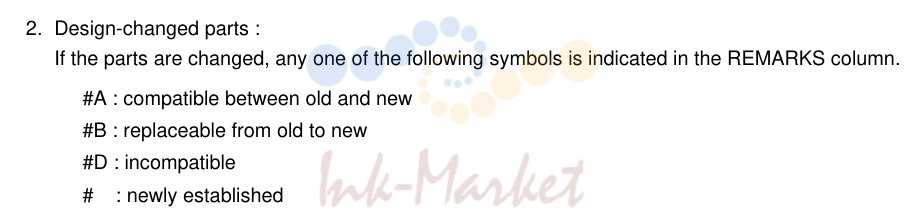

1. NOTE FOR USING THIS PARTS REFERENCE LIST

№	Артикул	Описание
1	UL9311001 запросить цену →	1 MAIN MOTOR ASSY
2	087320616 запросить цену →	4 TAPTITE, CUP S M3X6
3	LJ4069001 запросить цену →	1 SOLENOID ASSY
4	000300415 запросить цену →	1 SCREW, BIND M3X4
5	LJ4432001 запросить цену →	1 TAPE 32X12
6	UL8984001 запросить цену →	1 LINK
7	LJ4745001 запросить цену →	1 FAN MOTOR UNIT
8	UL9099001 запросить цену →	1 TONER EMPTY PCB UNIT (LIGHT EMISSION) B512038
10	087320616 запросить цену →	3 TAPTITE, CUP S M3X6
11	LJ7403001 запросить цену →	4 RUBBER FOOT chg
12	UL9104001 запросить цену →	1 TONER EMPTY PCB UNIT (LIGHT RECEPTION) B512037
13	087320616 запросить цену →	2 TAPTITE, CUP S M3X6
14	LJ8031001 запросить цену →	1 LT RELAY PCB ASSY B512060
15	087320616 запросить цену →	1 TAPTITE, CUP S M3X6
16	LE1169001 запросить цену →	1 USB GROUND PLATE
17	UL8970001 запросить цену →	1 SOLENOID RELEASE SPRING 30/99
18	LJ5591001 запросить цену →	1 PLANET GEAR ASSY (SP)
19	UL8985001 запросить цену →	1 GEAR
20	LJ5705001 запросить цену →	1 GEAR 21 PRESSURE PLATE
21	087320616 запросить цену →	1 TAPTITE, CUP S M3X6
22	UG3005000 запросить цену →	1 FERRITE CORE: 16X8X10
23	UL8972001 запросить цену →	1 P/R CLUTCH LEVER
24	UL8971001 запросить цену →	1 F/R CLUTCH LEVER
25	UL8982001 запросить цену →	1 DEVELOP JOINT
26	UL8983001 запросить цену →	1 JOINT SPRING
27	UL8959001 запросить цену →	1 FRICTION SPRING delete
28	LJ5838001 запросить цену →	1 PLANET GEAR ASSY B (SP) Ref.No.CHG
1	LJ4157001 запросить цену →	1 LASER UNIT (SP) (B512033)
2	087321615 запросить цену →	3 TAPTITE, CUP S M3X16

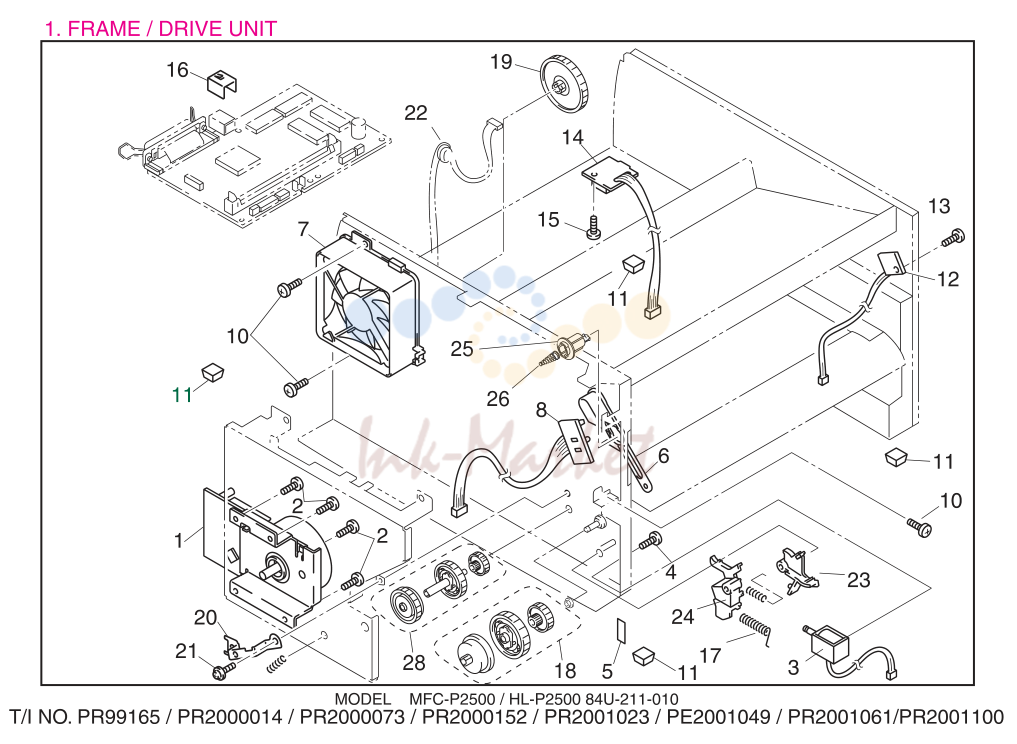

2. DOCUMENT SCANNER FRAME

№	Артикул	Описание
1	LE1072001 ✓ в наличии	2 DOCUMENTSEPARATIONROLLER
2	UF4369000 запросить цену →	1 PRESSUREROLLERSHAFT
3	UF9009001 ✓ в наличии	2 PRESSEREROLLER
4	UU7032001 запросить цену →	2 LFSPRING
5	UU2027001 запросить цену →	1 SCANNERMOTOR
6	0A4300605 запросить цену →	1 SCREW,PAN(S/PWASHER)M3X6
7	UU2028001 запросить цену →	2 CISSPRING
8	LE1160001 запросить цену →	1 CISUNITZL(SP)
9	UU2029001 запросить цену →	1 DOCUMENTFEEDROLLER
10	LE1196001 ✓ в наличии	2 ROLLERGEAR
11	UL6244002 ✓ в наличии	2 EJECTPINCHROLLER
12	UU2009001 запросить цену →	2 EJECTPINCHROLLERSPRING
13	UU2031001 запросить цену →	1 DOCUMENTEJECTROLLER
14	087311016 запросить цену →	4 TAPTITE,CUPBM3X10
15	UU2006001 запросить цену →	1 FEED ROLLER SHAFT ASSY
16	UU2008001 запросить цену →	1 SEPARATION ROLLER SHAFT ASSY

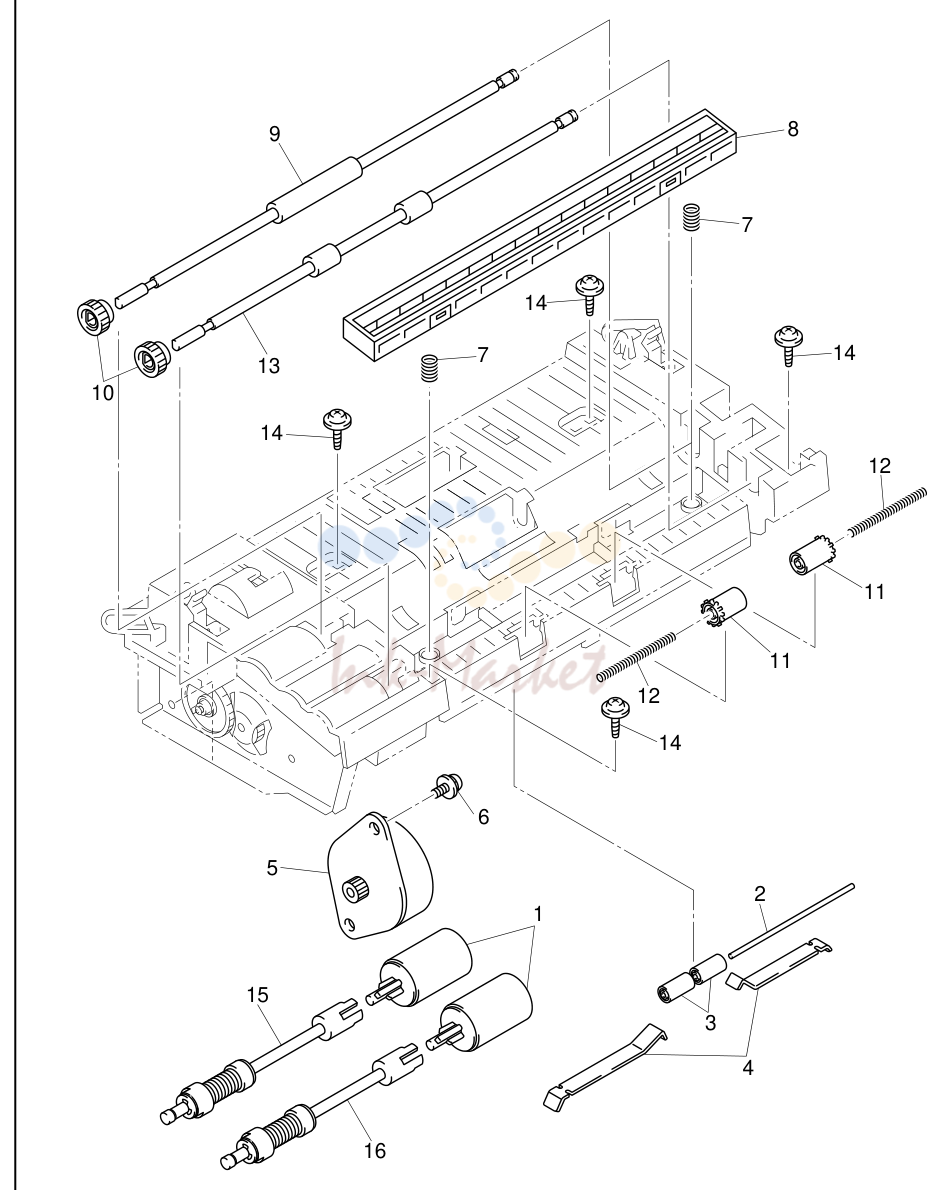

3. DOCUMENT SCANNER FRAME

№	Артикул	Описание
1	UL9060001 запросить цену →	1 PAPER FEED ROLLER ASSY
2	UL9066001 ✓ в наличии	1 PAPER PICK-UP ROLLER ASSY
3	LJ4499001 запросить цену →	1 TR ELECTRODE HELICAL SPRING
4	LJ4843001 запросить цену →	1 OUTER CHUTE 1 (SP)
5	UL9070001 запросить цену →	1 GEAR
6	UL9059001 запросить цену →	1 JOINT 5 add
7	UL9062001 запросить цену →	2 BEARING 5 add
8	UL9069001 запросить цену →	1 CONDUCTOR BEARING 5 add
9	UL9053001 запросить цену →	2 TRANSFER ARM add
10	UL9052001 запросить цену →	2 TRANSFER SPRING add
11	UL9049001 запросить цену →	1 REGIST FRONT ACTUATOR ADD
12	UL9050001 запросить цену →	1 REGIST REAR ACTUATOR ADD
13	UU2042001 запросить цену →	1 ACTUATOR CASSET ADD
14	UL9051001 запросить цену →	1 REGIST REAR ACTUATOR SPRING ADD

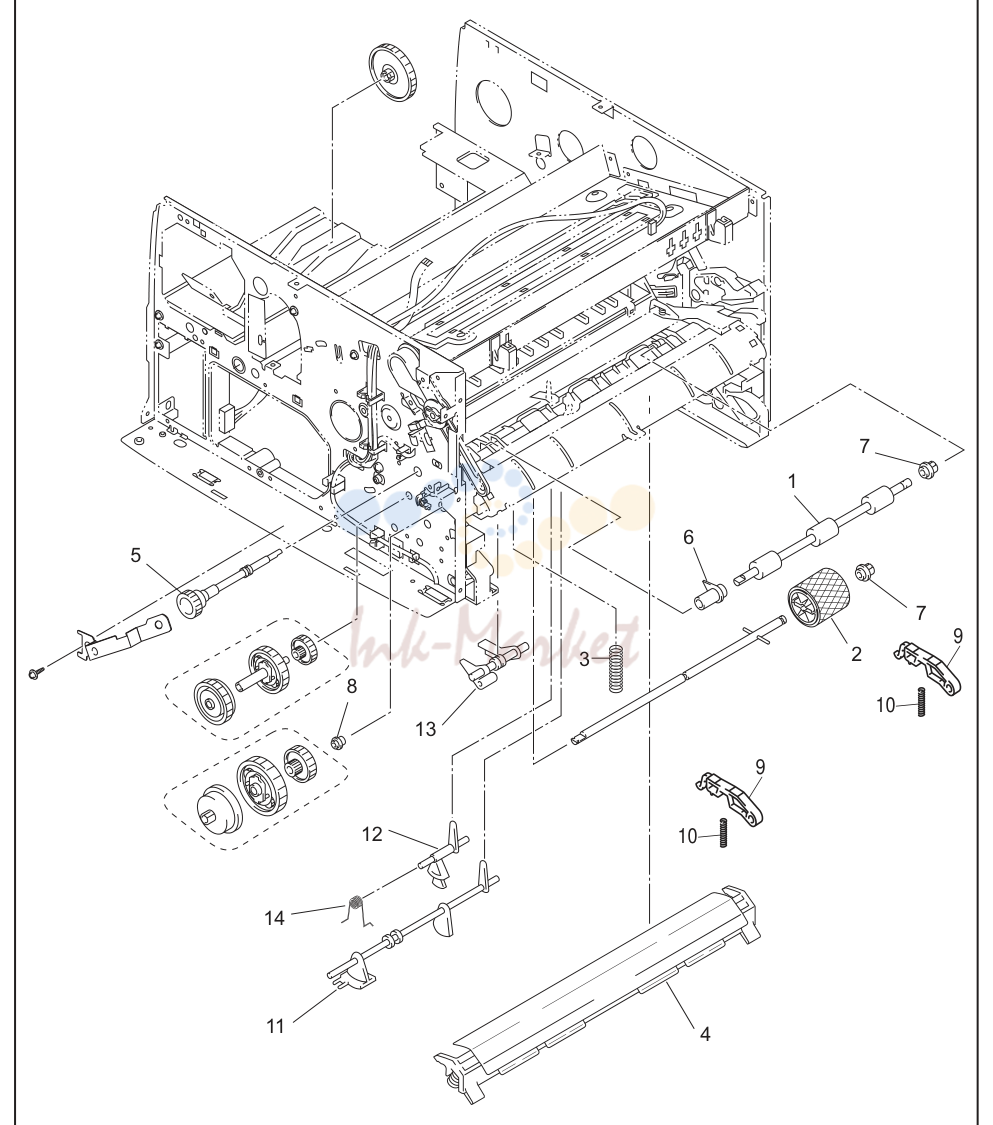

4. PAPER FEEDER

№	Артикул	Описание
1	LJ7759001 запросить цену →	1 FIXING UNIT, 115V (SP) CHG
1	LJ7760001 запросить цену →	1 FIXING UNIT, 230V (SP) CHG
1	LJ4718001 запросить цену →	1 FIXING UNIT, 230LE (SP)
1-1	UL8902001 ✓ в наличии	1 THERMISTOR ASSY
1-2	087311215 запросить цену →	1 TAPTITE, CUP B M3X12
1-3	LJ4169001 запросить цену →	1 HEAT ROLLER 25 (SP)
1-3	LJ4719001 запросить цену →	1 HEAT ROLLER 25 LE (SP)
1-4	UL8908001 запросить цену →	2 HR BEARING
1-5	LJ4160001 запросить цену →	1 HALOGEN LAMP, 115V (SP)
1-5	LJ4163001 запросить цену →	1 HALOGEN LAMP, 230V (SP)
1-6	UL8929001 запросить цену →	8 EJECT PINCH ROLLER
1-7	LJ4431001 запросить цену →	8 PINCH SPRING
1-8	LJ4407001 запросить цену →	2 CLEANER ROLLER ASSY
1-9	LJ4409001 запросить цену →	2 CLEANER SPRING
1-10	087312015 запросить цену →	2 TAPTITE, CUP B M3X20
1-11	Z07200001 запросить цену →	1 TAPTITE, PAN B M3X10
1-12	LJ4845001 ✓ в наличии	4 PICK OFF FINGER (SP)
1-13	LJ4853001 запросить цену →	1 PRESSURE ROLLER 20 (SP)
1-13	LJ4852001 запросить цену →	1 PRESSURE ROLLER 20 LE (SP)
1-14	UL8920001 запросить цену →	1 PAPER EJECT ACTUATOR
1-15	UL8921001 запросить цену →	1 EJECT ACTUATOR SPRING
1-16	UL8914001 запросить цену →	2 IDLE GEAR
1-17	LJ5871001 запросить цену →	1 IDLE GEAR HOLDER
1-18	UL8923001 запросить цену →	1 FU DRIVE GEAR 20/38
1-19	LJ7256001 запросить цену →	1 EJECT ROLLER SHAFT L add
1-20	LJ7257001 запросить цену →	1 EJECT ROLLER ASSY R add
1-21	LJ7259001 запросить цену →	1 EJECT ROLLER BUSHING L add
1-22	LJ7260001 запросить цену →	1 EJECT ROLLER BUSHING R add
1-23	LJ7261001 запросить цену →	1 FU FRAME LOWER 2 add
1-24	LJ7262001 запросить цену →	1 EJECT ROLLER JAM REMOVE TOOL add
1-25	UL8910001 ✓ в наличии	1 HR GEAR 34 ADD
2	087320815 запросить цену →	1 TAPTITE, CUP S M3X8
3	LJ4740001 запросить цену →	2 SHOULDER SCREW

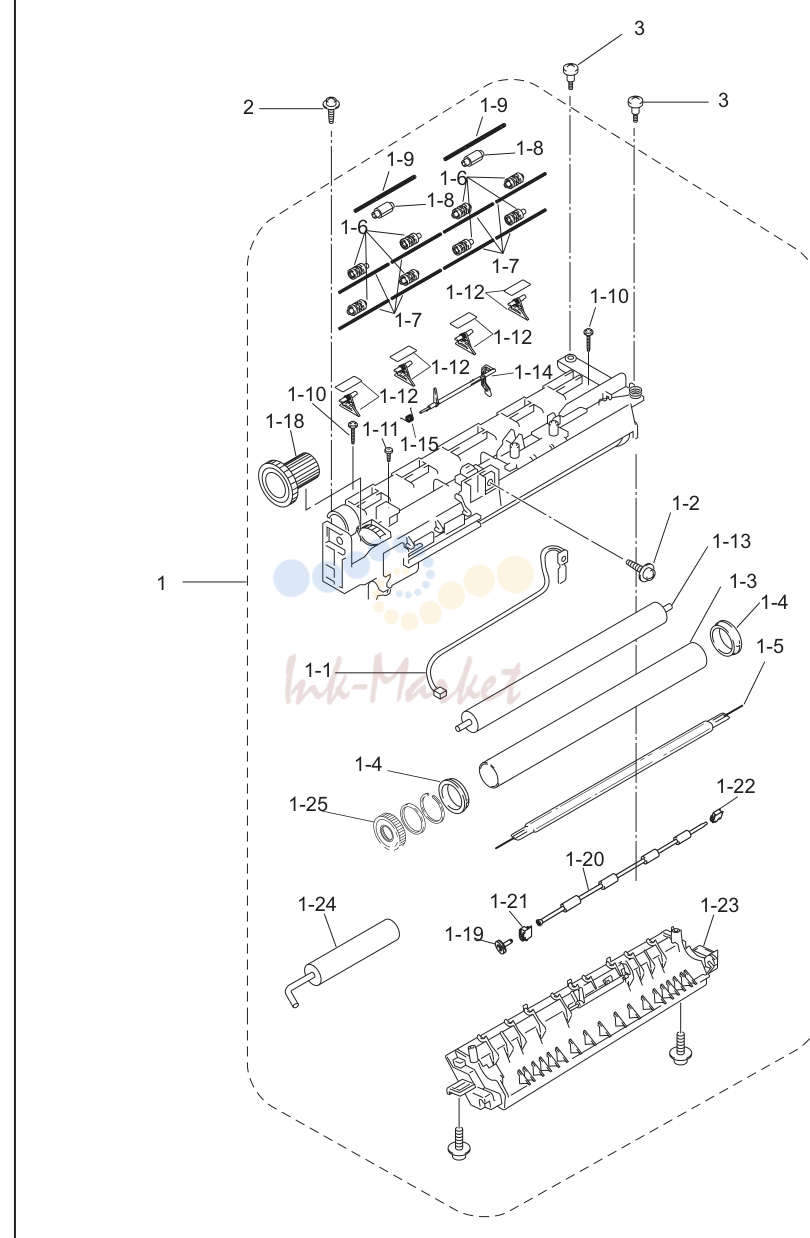

5. FIXING UNIT

№	Артикул	Описание
1	LE1162001 запросить цену →	1 PAPER TRAY ASSY, LGL (SP)
1-1	LJ4537001 запросить цену →	1 PRESSURE PLATE ASSY, LGL
1-2	UL9077001 запросить цену →	2 PRESSURE PLATE SPRING
1-3	UL9078001 запросить цену →	1 SIDE GUIDE L
1-4	UL9079001 запросить цену →	1 SIDE GUIDE R
1-5	U73515001 запросить цену →	2 TAPTITE, CUP B M2.6X5
1-6	UL9080001 запросить цену →	2 SIDE GUIDE RACK
1-7	UL9081001 запросить цену →	1 SIDE GUIDE GEAR
1-8	UL9082001 запросить цену →	1 FRICTION SPRING
1-9	087310815 запросить цену →	1 TAPTITE, CUP B M3X8
1-10	UL9083001 запросить цену →	1 REAR PAPER GUIDE
1-11	UL9084001 запросить цену →	1 SEPARATION PAD HOLDER ASSY
1-12	UL9090001 запросить цену →	1 SEPARATION PAD SPRING
1-13	UL9091001 запросить цену →	1 PAPER INDICATOR
1-14	UL9092001 запросить цену →	1 LOCK LEVER
1-15	LJ4534001 запросить цену →	1 PRESSURE ROLLER HOLDER, LGL
1-16	LJ4892001 запросить цену →	1 PRESSURE ROLLER COLLAR 2 ASSY DEL
1-17	UL9095001 запросить цену →	1 RELEASE LEVER EXTENSION SPRING
1-18	LJ2061001 запросить цену →	1 PAPER TRAY COVER
1-19	UF8709001 запросить цену →	1 TAPTITE, TORX PAN B M3X8
1-20	LJ4272001 запросить цену →	1 TRAY COVER FILM
1-21	LJ4221001 запросить цену →	1 SCRATCH SPONGE HOLDER ASSY
1-22	LJ4200001 запросить цену →	2 SCRATCH SPONGE SPRING
1-23	LJ4332001 запросить цену →	1 TRAY FEED GUIDE ASSY add
1-24	LJ5260001 запросить цену →	1 PRESSURE ROLLER COLLAR ADD
1-25	LJ5261001 запросить цену →	1 PRESSURE ROLLER SHAFT ADD
1	LJ4181001 запросить цену →	1 PAPER TRAY ASSY, A4 (SP)
1-1	UL9074001 запросить цену →	1 PRESSURE PLATE ASSY, A4
1-2	UL9077001 запросить цену →	2 PRESSURE PLATE SPRING
1-3	UL9078001 запросить цену →	1 SIDE GUIDE L
1-4	UL9079001 запросить цену →	1 SIDE GUIDE R
1-5	U73515001 запросить цену →	2 TAPTITE, CUP B M2.6X5
1-6	UL9080001 запросить цену →	2 SIDE GUIDE RACK
1-7	UL9081001 запросить цену →	1 SIDE GUIDE GEAR
1-8	UL9082001 запросить цену →	1 FRICTION SPRING
1-9	087310815 запросить цену →	1 TAPTITE, CUP B M3X8
1-10	UL9083001 запросить цену →	1 REAR PAPER GUIDE
1-11	UL9084001 запросить цену →	1 SEPARATION PAD HOLDER ASSY
1-12	UL9090001 запросить цену →	1 SEPARATION PAD SPRING
1-13	UL9091001 запросить цену →	1 PAPER INDICATOR
1-14	UL9092001 запросить цену →	1 LOCK LEVER
1-15	LJ4196001 запросить цену →	1 PRESSURE ROLLER HOLDER, A4
1-16	LJ4892001 запросить цену →	1 PRESSURE ROLLER COLLAR 2 ASSY DEL
1-17	UL9095001 запросить цену →	1 RELEASE LEVER EXTENSION SPRING
1-18	LJ2061001 запросить цену →	1 PAPER TRAY COVER
1-19	UF8709001 запросить цену →	1 TAPTITE, TORX PAN B M3X8
1-20	LJ4272001 запросить цену →	1 TRAY COVER FILM
1-21	LJ4221001 запросить цену →	1 SCRATCH SPONGE HOLDER ASSY
1-22	LJ4200001 запросить цену →	2 SCRATCH SPONGE SPRING
1-23	LJ4332001 запросить цену →	1 TRAY FEED GUIDE ASSY add
1-24	LJ5260001 запросить цену →	1 PRESSURE ROLLER COLLAR ADD
1-25	LJ5261001 запросить цену →	1 PRESSURE ROLLER SHAFT ADD
1	LJ4684001 запросить цену →	1 PAPER TRAY ASSY, LEG (SP)
1-1	UL9074001 запросить цену →	1 PRESSURE PLATE ASSY, A4
1-2	UL9077001 запросить цену →	2 PRESSURE PLATE SPRING
1-3	UL9078001 запросить цену →	1 SIDE GUIDE L
1-4	UL9079001 запросить цену →	1 SIDE GUIDE R
1-5	U73515001 запросить цену →	2 TAPTITE, CUP B M2.6X5
1-6	UL9080001 запросить цену →	2 SIDE GUIDE RACK
1-7	UL9081001 запросить цену →	1 SIDE GUIDE GEAR
1-8	UL9082001 запросить цену →	1 FRICTION SPRING
1-9	087310815 запросить цену →	1 TAPTITE, CUP B M3X8
1-10	UL9083001 запросить цену →	1 REAR PAPER GUIDE
1-11	UL9084001 запросить цену →	1 SEPARATION PAD HOLDER ASSY
1-12	LJ4622001 запросить цену →	1 SEPARATION PAD SPRING
1-13	UL9091001 запросить цену →	1 PAPER INDICATOR
1-14	UL9092001 запросить цену →	1 LOCK LEVER
1-15	LJ4196001 запросить цену →	1 PRESSURE ROLLER HOLDER, A4
1-16	LJ4892001 запросить цену →	1 PRESSURE ROLLER COLLAR 2 ASSY DEL
1-17	UL9095001 запросить цену →	1 RELEASE LEVER EXTENSION SPRING
1-18	LJ4197001 запросить цену →	1 PAPER TRAY COVER
1-19	UF8709001 запросить цену →	1 TAPTITE, TORX PAN B M3X8
1-20	LJ4272001 запросить цену →	1 TRAY COVER FILM
1-21	LJ4221001 запросить цену →	1 SCRATCH SPONGE HOLDER ASSY
1-22	LJ4200001 запросить цену →	2 SCRATCH SPONGE SPRING
1-23	LJ4332001 запросить цену →	1 TRAY FEED GUIDE ASSY add
1-24	LJ5260001 запросить цену →	1 PRESSURE ROLLER COLLAR ADD
1-25	LJ5261001 запросить цену →	1 PRESSURE ROLLER SHAFT ADD

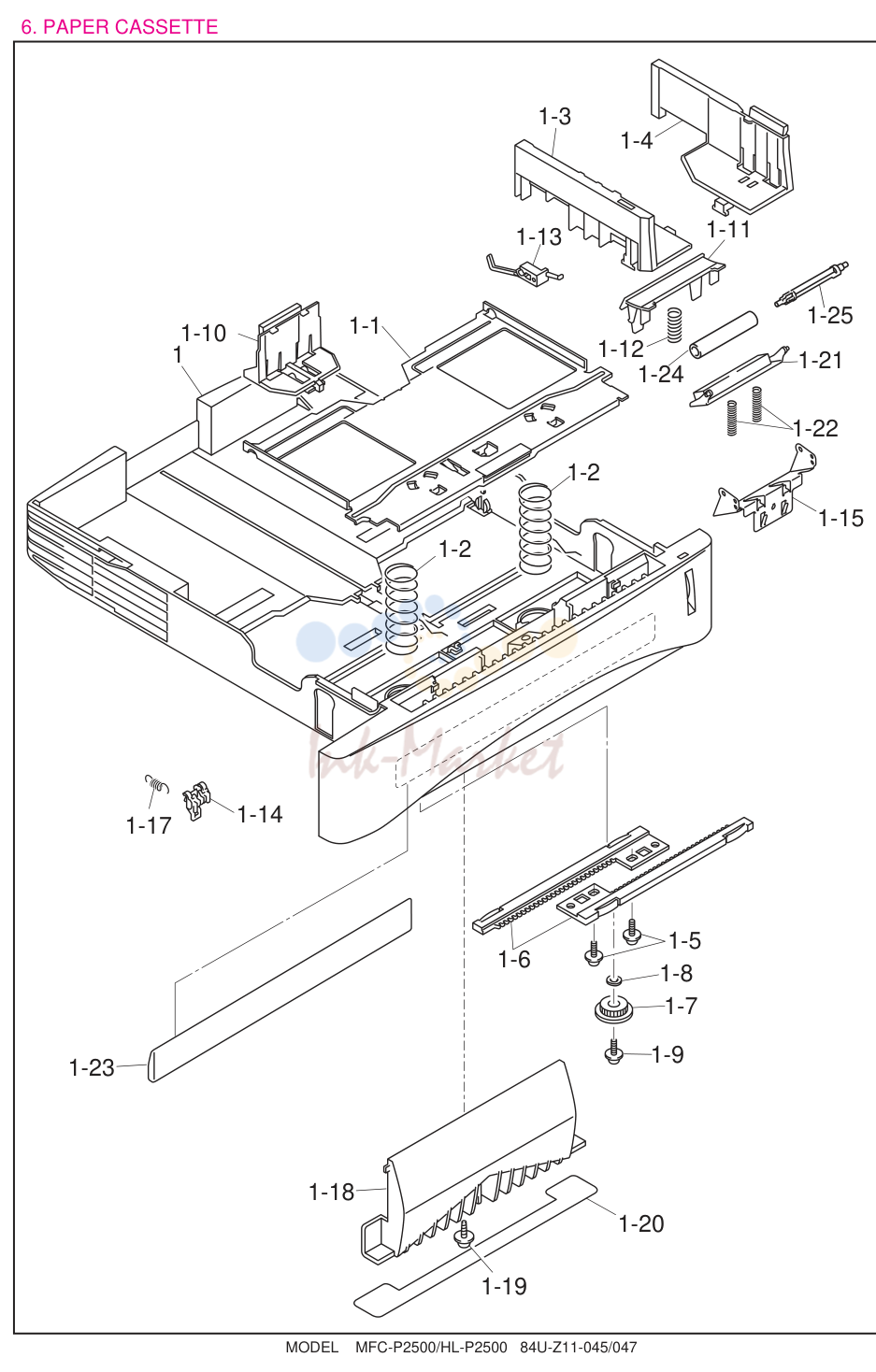

6. PAPER CASSETTE

№	Артикул	Описание
1	LJ5753001 запросить цену →	1 MAIN COVER ASSY
2	UL9122001 запросить цену →	4 PINCH ROLLER ASSY
3	UL9125001 запросить цену →	4 PINCH ROLLER SPRING
4	LJ5763001 запросить цену →	1 REAR COVER CHNG
5	UL9127001 запросить цену →	1 REAR COVER SPRING L
6	UL9128001 запросить цену →	1 REAR COVER SPRING R
7	LJ4278001 запросить цену →	1 FRONT COVER ASSY P25
7	LJ4733001 запросить цену →	1 FRONT COVER ASSY P25 LEG
8	UL9140001 запросить цену →	1 TRAY EXTENSION FLAP
9	LJ4280001 запросить цену →	1 TOP COVER P25
10	UL9142001 запросить цену →	1 SECOND EJECT ROLLER ASSY
11	UF6114008 запросить цену →	1 DOCUMENT GUIDE, L
12	UF6115008 запросить цену →	1 DOCUMENT GUIDE, R
13	UF4417000 запросить цену →	1 GUIDE GEAR
14	UF4418001 запросить цену →	1 PRESSURE SPRING
15	UF5034001 запросить цену →	1 TAPTITE, B M3X6
16	UU2047001 запросить цену →	1 SCANNING GROUND SPRING
17	087311016 запросить цену →	1 TAPTITE, CUP B M3X10
18	087321015 запросить цену →	2 TAPTITE, CUP S M3X10
19	UF9823001 запросить цену →	2 SHOULDER SCREW
20	085320816 запросить цену →	6 TAPTITE, BIND S M3X8
21	UL6740001 запросить цену →	1 LASER CAUTION LABEL, EUR
21	UL7931001 запросить цену →	1 LASER LABEL LEGEND
22	LJ4296001 запросить цену →	1 MYLAR LABEL P2500, US
22	LJ4364001 запросить цену →	1 MYLAR LABEL P2500, CAN
22	LJ4307001 запросить цену →	1 MYLAR LABEL P2500, EUR
23	UG3005000 запросить цену →	1 FERRITE CORE: 16X8X10
24	LJ4905001 запросить цену →	1 FAN GUARD
25	UL9145001 запросить цену →	1 PROCESS UNIT OP LABEL
26	LJ4855001 запросить цену →	1 TRAY REAR COVER ASSY ADD

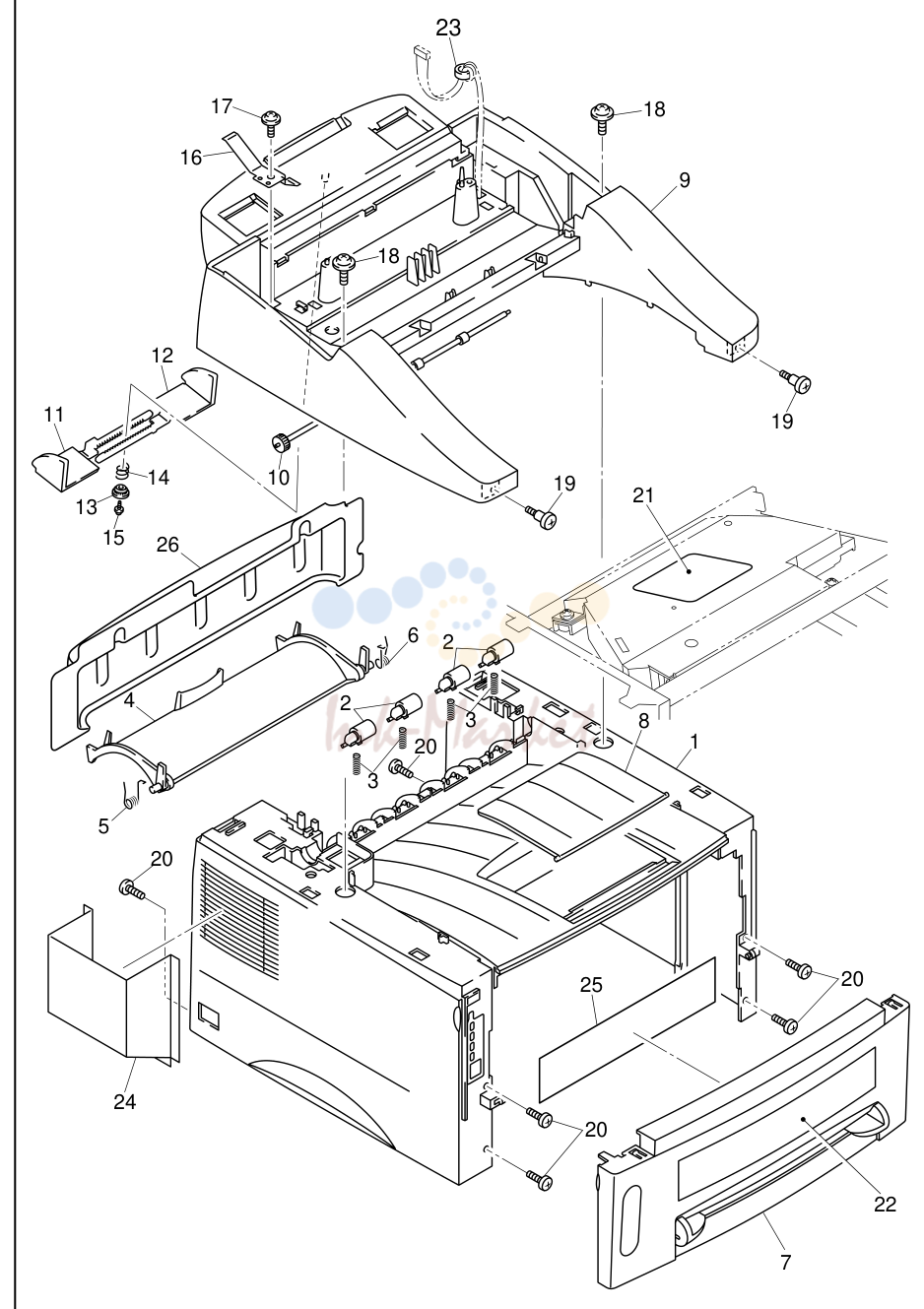

7. COVERS

№	Артикул	Описание
1	LJ4282001 запросить цену →	1 PANEL COVER
1	LJ4928001 запросить цену →	1 PANEL COVER, LEG
2	LJ4283001 запросить цену →	5 KEY, FUNCTION
3	LJ4231001 запросить цену →	3 KEY, FUNCTION 9.5
4	LJ4284001 запросить цену →	1 KEY, TEN
5	LJ4231002 запросить цену →	1 KEY, FUNCTION 9.5 (STOP)
6	LJ4285001 запросить цену →	1 KEY, START
7	LJ8071001 запросить цену →	1 PANEL PCB ASSY B512063
8	UG3062001 запросить цену →	1 LCD
9	LJ8068001 запросить цену →	1 FPC KEY
10	UU2005001 запросить цену →	1 PANEL REAR COVER
11	UU2051001 запросить цену →	1 DOCUMENT NIP PIECE SPRING
12	UU2052001 запросить цену →	1 DOCUMENT NIP PIECE
13	UU2053001 запросить цену →	1 ADF SPRING
14	UU2054001 запросить цену →	1 RUBBER HOLDER
15	UU2055001 запросить цену →	1 SEPARATION RUBBER
16	UU2056001 запросить цену →	1 FRONT SPRING PLATE
17	UF5034001 запросить цену →	1 TAPTITE, B 3X6
18	UU2057001 запросить цену →	1 DOCUMENT PRESSURE BAR SPRING
19	UU2058001 запросить цену →	1 DOCUMENT PRESSURE BAR
20	UU2061001 запросить цену →	1 DOC FRONT SENSOR ACTUATOR
21	UU2062001 запросить цену →	1 DOC REAR SENSOR ACTUATOR
22	LE1071001 запросить цену →	1 ANTI-STATIC BRUSH ZLM
23	087310815 запросить цену →	1 TAPTITE, CUP B M3X8
24	087311016 запросить цену →	6 TAPTITE, CUP B M3X10
25	LJ4287001 запросить цену →	1 LCD COVER, US
25	LJ4316001 запросить цену →	1 LCD COVER, EU
25	LJ4736001 запросить цену →	1 LCD COVER, LEG

8. CONTORL PANEL

№	Артикул	Описание
1	LJ8241001 запросить цену →	1 MAINPCBASSY,US(SP) B512062-111
1	LJ8242001 запросить цену →	1 MAINPCBASSY,EU(SP) B512062-112
1	LJ8263001 запросить цену →	1 MAINPCBASSY,CHILE(SP) B512062-119
1	LJ8258001 запросить цену →	1 MAIN PCB ASSY LEG (SP) B512062-113
1-1	LJ8256001 запросить цену →	1 MASKROM
2	LE1169001 запросить цену →	1 USBGROUNDPLATE,EU
1	LE1506001 запросить цену →	1 ENGINEPCBASSY(SP) B512059-423

9. MAIN PCB

№	Артикул	Описание
1	LG4015001 запросить цену →	1 PS PCB ASSY ZLE-B,115V CHNG
1	LG4016001 запросить цену →	1 PS PCB ASSY ZLE-B,230V CHNG
2	UK4426001 запросить цену →	1 INLET UNIT, 115V
2	UK4430001 запросить цену →	1 INLET UNIT, 230V
3	085320816 запросить цену →	1 TAPTITE, BIND S M3X8
4	087320616 запросить цену →	1 TAPTITE, CUP S M3X6
5	LJ4756001 запросить цену →	1 AC INLET FILM
6	LJ8330001 запросить цену →	1 PROTECTION TUBE
1	LJ8156001 запросить цену →	1 HIGH-VOLTAGE PS ASSY (SP)
2	085411215 запросить цену →	4 SCREW BIND B TITE M4X12

10. LOW-VOLTAGE POWER SUPPLY PCB

№	Артикул	Описание
1	UU2080001 запросить цену →	1 DOCUMENTSETTRAYASSY
2	UU2069001 запросить цену →	1 PAPEREJECTTRAYASSY
3	UG4558001 запросить цену →	1 I/FCABLEFE

11. AC CORD

№	Артикул	Описание
1	LJ4291001 запросить цену →	1 CDASSYUS
1	LJ4308001 запросить цену →	1 CDASSYEU
1	LJ8247001 запросить цену →	1 CDASSYLEG
2	LJ4292001 запросить цену →	1 SETGUIDE,US
2	LJ4309001 запросить цену →	1 SETGUIDE,GER
2	LJ4366001 запросить цену →	1 SETGUIDE,FRA
2	LJ4376001 запросить цену →	1 SETGUIDE,NL
2	LJ4373001 запросить цену →	1 SETGUIDE,NOR
2	LJ4396001 запросить цену →	1 SETGUIDE,SWE
2	LJ4388001 запросить цену →	1 SETGUIDE,SPA
2	LJ4392001 запросить цену →	1 SETGUIDE,ITA
2	LJ4873001 запросить цену →	1 SET GUIDE, DEN
3	LJ4812001 запросить цену →	1 WIN2000QUICKSETUPGUIDE,US
3	LJ4813001 запросить цену →	1 WIN2000QUICKSETUPGUIDE,GER
3	LJ4814001 запросить цену →	1 WIN2000QUICKSETUPGUIDE,FRA
3	LJ4815001 запросить цену →	1 WIN2000QUICKSETUPGUIDE,NOR
3	LJ4816001 запросить цену →	1 WIN2000QUICKSETUPGUIDE,NL
3	LJ4817001 запросить цену →	1 WIN2000QUICKSETUPGUIDE,SPA
3	LJ4818001 запросить цену →	1 WIN2000QUICKSETUPGUIDE,ITA
3	LJ4819001 запросить цену →	1 WIN2000QUICKSETUPGUIDE,SWE
4	LJ4830001 запросить цену →	1 USER'SMANUAL6012MFP(LEGHLP2500)
5	UE2014001 запросить цену →	1 BAG,215X350H
1	LJ4300001 запросить цену →	1 CARTON,P2500US
1	LJ4367001 запросить цену →	1 CARTON,P2500CAN
1	LJ4311001 запросить цену →	1 CARTON,P2500EU
1	LL0173001 запросить цену →	1 CARTON,P2500LEG
2	LJ4301001 запросить цену →	1 SFASSYP2500
3	UE3031001 запросить цену →	1 BAG,800X900H
4	UE3122001 запросить цену →	1 CARTONFORMANUAL
