Brother HL-P2000 — каталог запчастей со схемами

Содержание

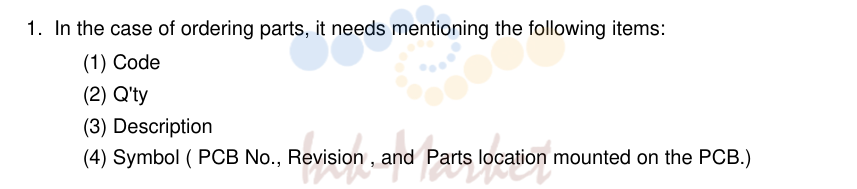

1. NOTE FOR USING THIS PARTS REFERENCE LIST
2. DRIVE UNIT
3. SCANNER PANEL UNIT
4. LASER UNIT
5. COVERS PR99201
6. FIXING UNIT
7. HIGH VOLTAGE POWER SUPPLY PCB

1. NOTE FOR USING THIS PARTS REFERENCE LIST

№	Артикул	Описание
1	UL8747001 запросить цену →	1 DRIVE UNIT ASSY (SP)
2	087412016 запросить цену →	3 TAPTITE, CUP B M4X20
3	085411215 запросить цену →	1 TAPTITE, BIND B M4X12
4	UL7964001 запросить цену →	1 MAIN MOTOR ASSY
5	UL7968001 запросить цену →	1 SUB MOTOR ASSY
6	085320616 запросить цену →	4 TAPTITE, BIND S M3X6

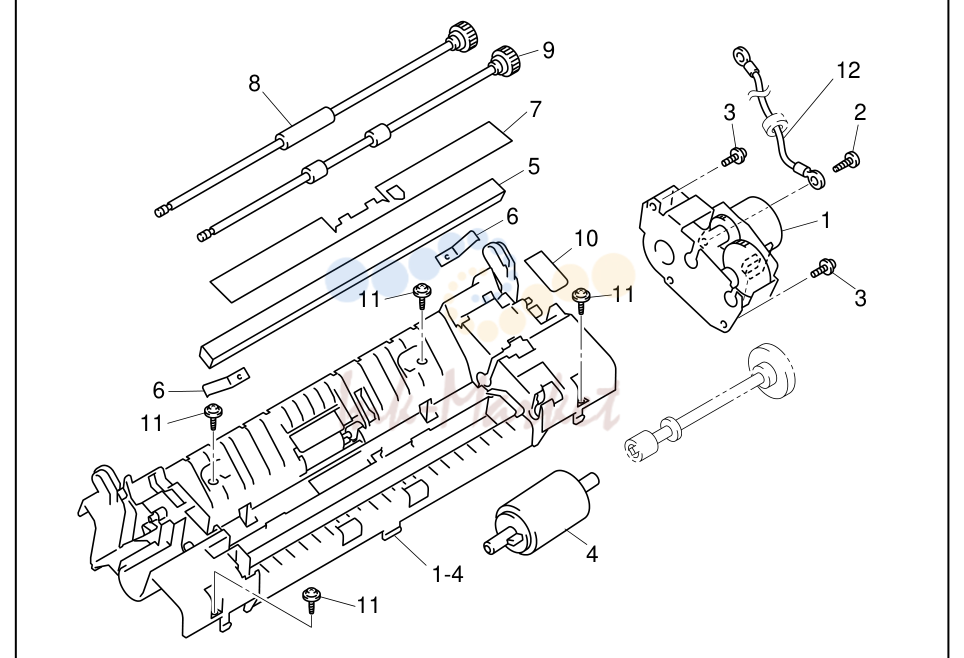

1-4	UH3809001 запросить цену →	1 SCANNER FRAME ASSY
1	UH3811001 запросить цену →	1 SCANNER DRIVE UNIT ASSY
2	0A4300605 запросить цену →	1 SCREW PAN(S/P WASHER), M3X6
3	087310815 запросить цену →	2 TAPTITE, CUP B M3X8
4	UU7031001 ✓ в наличии	1 SEPARATION ROLLER
5	UG4601001 запросить цену →	1 CIS98 YL2
6	UU7035001 запросить цену →	2 CIS BACK-UP SPRING
7	UU7036001 запросить цену →	1 CIS FILM
8	UH3893001 запросить цену →	1 LF ROLLER ASSY
9	UH3894001 запросить цену →	1 DOCUMENT EJECT ROLLER ASSY
10	UF7187001 запросить цену →	1 GEAR SHIELD FILM
11	087310815 запросить цену →	4 TAPTITE, CUP B M3X8
12	UK4161001 запросить цену →	1 MOTOR FRAME FG HARNESS ASSY

2. DRIVE UNIT

№	Артикул	Альт. артикул	Описание

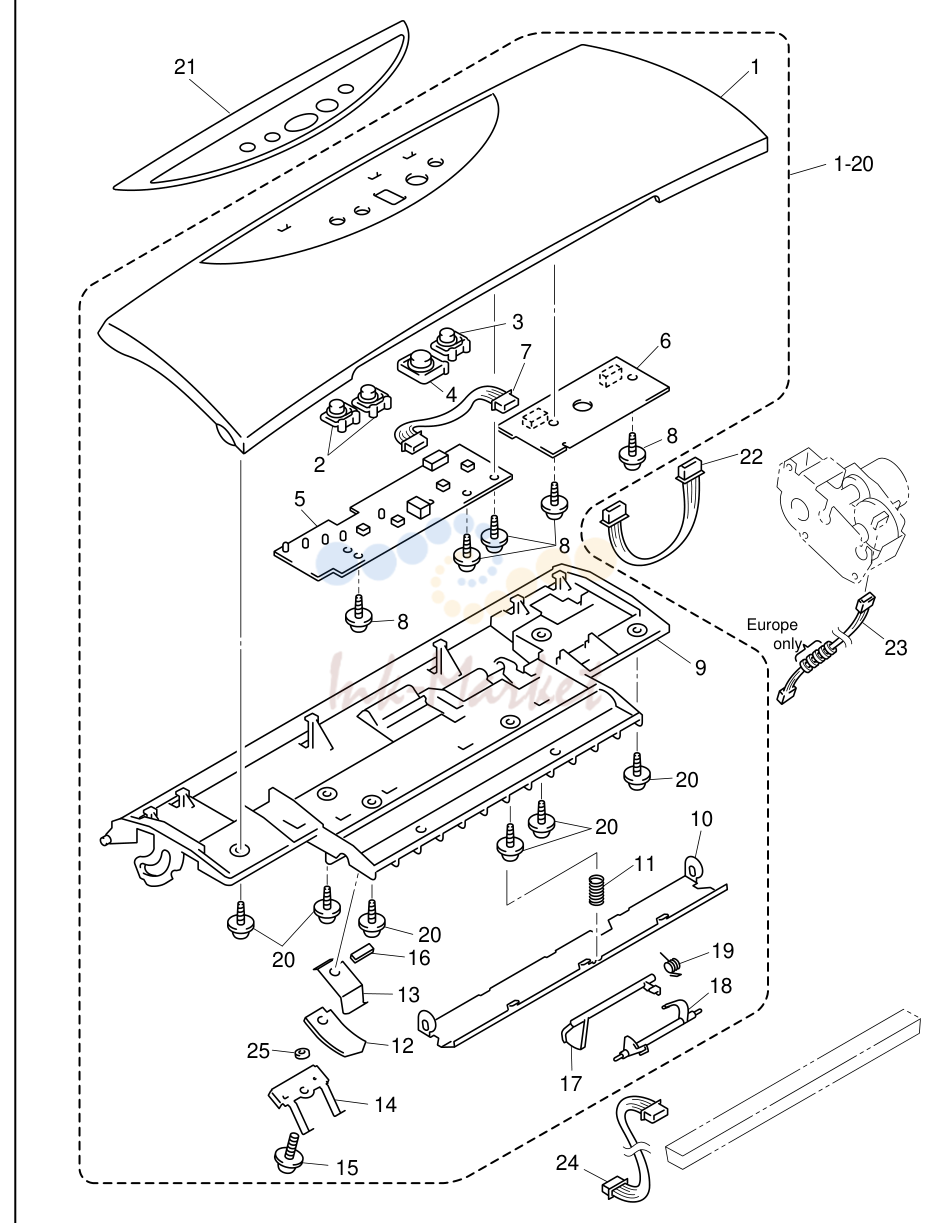

1-20	UH3900001 запросить цену →	1SCANNER	PANEL UNIT ASSY (SP)
1	UH3820001 запросить цену →	1SCANNER	PANEL
2	UH3823001 запросить цену →		2KEY TOP (GRAY)
3	UH3823002 запросить цену →		1KEY TOP (ORANGE)
4	UH3822001 запросить цену →	1START	KEY (BLUE)
5	UK4258001 запросить цену →	1SCANNER	PANEL PCB ASSY (SP) B512019
6	UK4257001 запросить цену →	1SCANNER	SENSOR PCB ASSY (SP) B512020
7	UK3989001 запросить цену →	1SCANNER	PANEL HARNESS ASSY
8	087310616 запросить цену →		5TAPTITE, CUP B M3X6
9	UH3824001 запросить цену →	1SCANNER	PANEL REAR COVER
10	UH3779001 запросить цену →		1 DOCUMENT PRESSURE BAR ASSY (SP)
11	UU7147001 запросить цену →	1DOCUMENT	PRESSURE BAR SPRING
12	UH3767001 запросить цену →	1SEPARATION	RUBBER ML ASSY
13	UU7105001 запросить цену →		1ADF SPRING PLATE
14	UU7106001 запросить цену →	1FRONT	SPRING PLATE
15	UF5034001 запросить цену →		1TAPTITE, PAN B M3X6
16	UU7285001 запросить цену →	1VIBRATION-PROOF	RUBBER
19	UH3897001 запросить цену →	1HELICAL	TORSION SPRING
20	087310815 запросить цену →		6TAPTITE, CUP B M3X8
21	UH3821001 запросить цену →	1PANEL	SHEET, US
21	UH3848001 запросить цену →	1PANEL	SHEET, EU
21	UH3754001 запросить цену →	1PANEL	SHEET, CANADA DX
21	UH4002001 запросить цену →	1PANEL	SHEET, LEG
22	UH3853001 запросить цену →	1SENSOR	HARNESS ASSY
23	UK4264001 запросить цену →		1R MOTOR HARNESS ASSY
23	UK4321001 запросить цену →		1R MOTOR HARNESS ASSY EU
24	UH3855001 запросить цену →		1CIS HARNESS ASSY
25	026030135 запросить цену →		1WASHER, PLAIN S3

3. SCANNER PANEL UNIT

№	Артикул	Альт. артикул	Описание

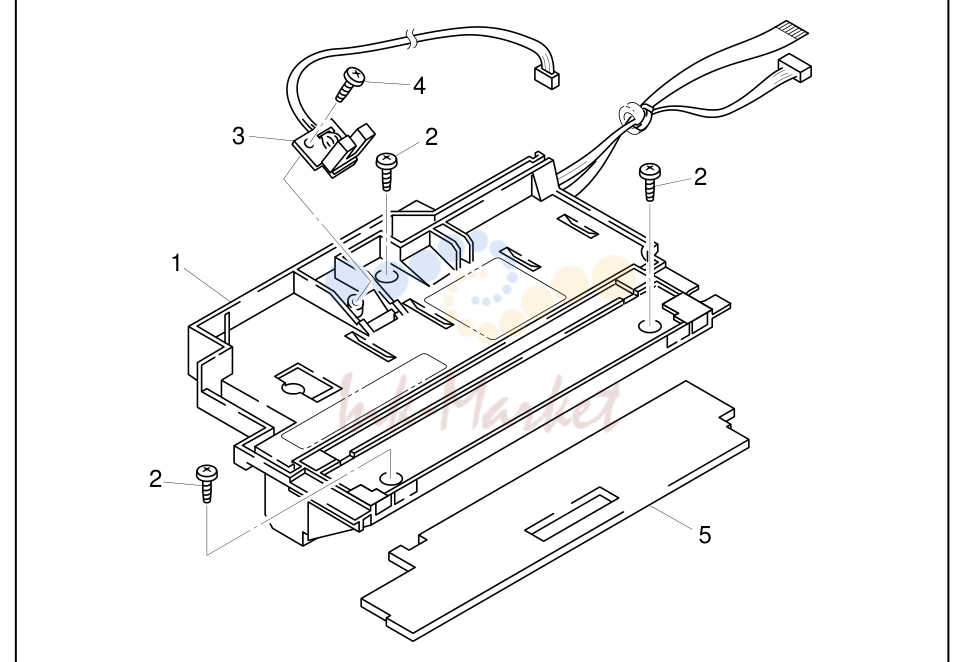

1	UL8748001 запросить цену →	1LASER	UNIT Y (SP) (B48K226)
2	085411215 запросить цену →		3TAPTITE, BIND B M4X12
3	UL8759001 запросить цену →	1TONER	SENSOR PCB ASSY B48K231
3	UK4326001 запросить цену →	1TONER	SENSOR PCB ASSY EU B48K231
3	UL8810001 запросить цену →	1TONER	SENSOR PCB ASSY LEG B512028
4	087310815 запросить цену →		1TAPTITE, CUP B M3X8
4	084311015 запросить цену →		1TAPTITE, SARA B M3X10 (LEGEND)
5	UH3064001 запросить цену →		1S SEAL SPONGE
1	UH3899001 запросить цену →		1MP REAR SHEET FEEDER ASSY (SP)
1	UH4013001 запросить цену →		1 MP REAR SHEET FEEDER ASSY LEG(SP)

4. LASER UNIT

№	Артикул	Альт. артикул	Описание

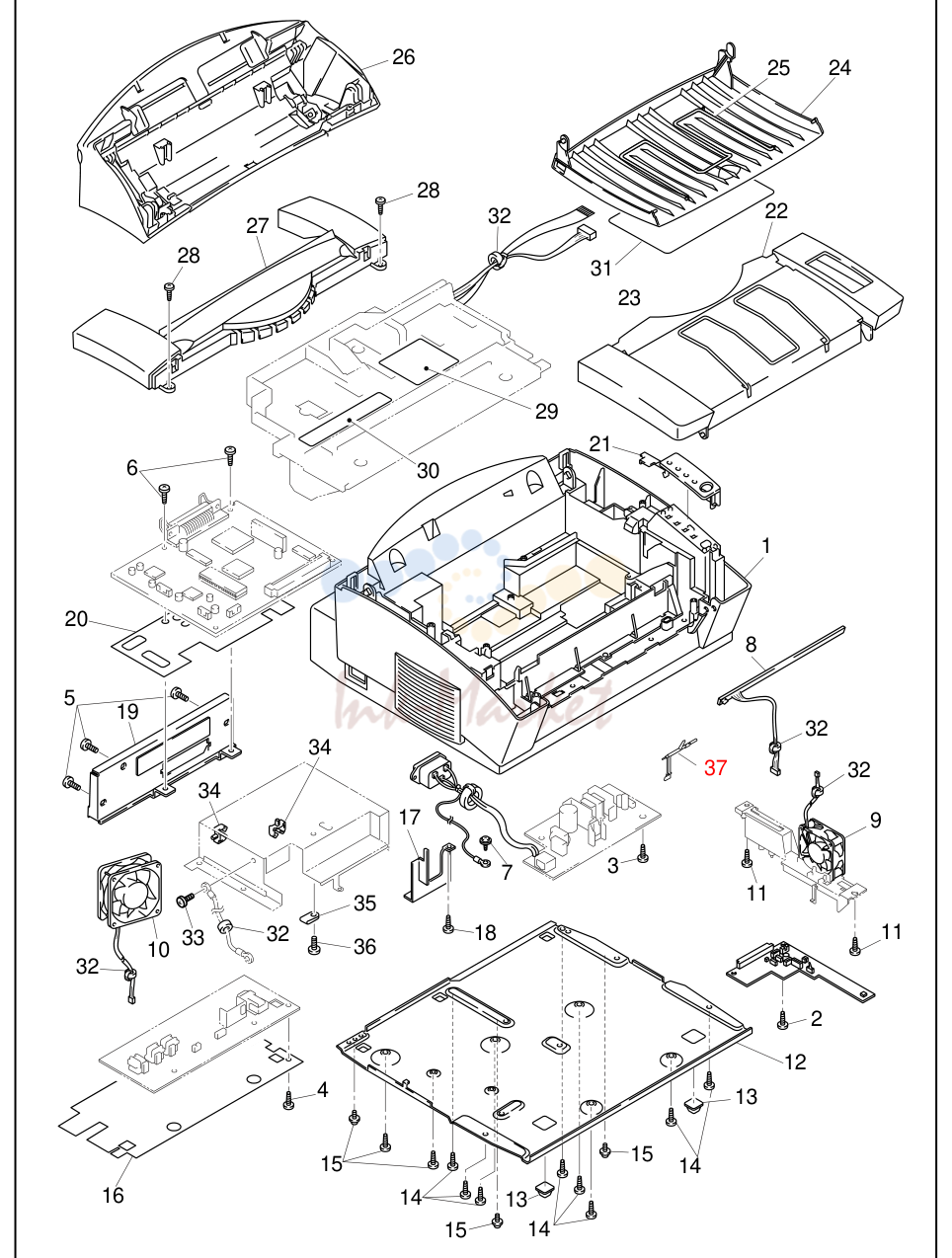

1	UL7983001 запросить цену →	1MAIN	COVER ASSY
2	085411215 запросить цену →		1TAPTITE, BIND B M4X1
3	085411215 запросить цену →		1TAPTITE, BIND B M4X12
4	085411215 запросить цену →		1TAPTITE, BIND B M4X12
5	002400616 запросить цену →	3SCREW	PAN M4X6
6	087320616 запросить цену →		2TAPTITE, CUP S M3X6
7	0A5350605 запросить цену →	1SCREW	PAN(WASHER), M3.5X6
8	UL8659001 запросить цену →		1EL PCB UNIT B48K304
9	UL8753001 запросить цену →	1MAIN	FAN MOTOR
10	UL8509001 запросить цену →		1SUB FAN MOTOR
11	085411215 запросить цену →		2TAPTITE, BIND B M4X12
12	UL8601001 запросить цену →	1BASE	PLATE
13	UL8507001 запросить цену →	2RUBBER	FOOT
14	085411215 запросить цену →		8TAPTITE, BIND B M4X12
15	087320616 запросить цену →		5TAPTITE, CUP S M3X6
16	UL8508001 запросить цену →	1INSULATION	SHEET
17	UL8512001 запросить цену →	1INLET	HOLDER
18	085411215 запросить цену →		1TAPTITE, BIND B M4X12
19	UL8510001 запросить цену →		1I/F SHIELD ASSY
20	UH3828001 запросить цену →	1SHIELD	SHEET, P2000
21	UH3850001 запросить цену →	1PANEL	COVER, GRAY1227
22	UH3852001 запросить цену →		1TOP COVER ASSY
23	UH3826001 запросить цену →		1 DOCUMENT EXTENSION SUPPORT WIRE
24	UH3825001 запросить цену →	1OUTPUT	TRAY
25	UL8516001 запросить цену →	1EXTENSION	SUPPORT WIRE
26	UH3801001 запросить цену →	1SCANNER	REAR COVER ASSY
27	UH3805001 запросить цену →	1REAR	COVER ASSY
28	085411215 запросить цену →		2TAPTITE, BIND B M4X12
29	UL6740001 запросить цену →	1LASER	CAUTION LABEL
29	UL7931001 запросить цену →	1LASER	CAUTION LABEL, LEG
30	UL6741001 запросить цену →	1TONER	WARNING LABEL
31	UH3838001 запросить цену →	1MYLAR	LABEL, MFC-P2000 (US)
31	UH3839001 запросить цену →	1MYLAR	LABEL, MFC-P2000 (CANADA)
31	UH3840001 запросить цену →	1MYLAR	LABEL, HL-P2000 (EUR)
32	UG3005000 запросить цену →	5FERRITE	CORE
33	087320616 запросить цену →		1TAPTITE, CUP S M3X6
34	UH3751001 запросить цену →	2MINI	CLAMP
35	UH3752001 запросить цену →	1NYLON	CLAMP
36	085411215 запросить цену →		1TAPTITE, BIND B M4X12
37	UL7992001 запросить цену →	1PAPER	EJECT ACTUATOR

5. COVERS PR99201

№	Артикул	Альт. артикул	Описание

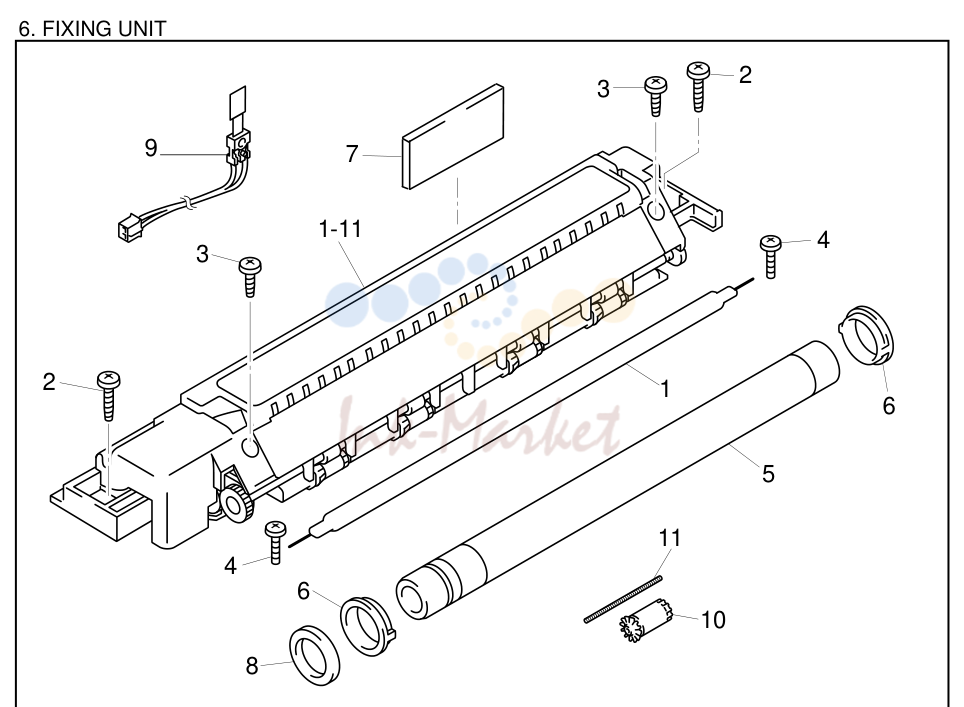

1-11	UL8750001 запросить цену →	1FIXING	UNIT, 120V (SP)
1-11	UL8751001 запросить цену →	1FIXING	UNIT, 230V (SP)
1-11	UL8833001 запросить цену →	1FIXING	UNIT, LEG 230V (SP)
1	UH3306001 запросить цену →	1HALOGEN	LAMP Y, 120V (SP)
1	UH3307001 запросить цену →	1HALOGEN	LAMP Y, 230V (SP)
2	087411616 запросить цену →		2TAPTITE, CUP B M4X16
3	085311216 запросить цену →		2TAPTITE, BIND B M3X12
4	083311017 запросить цену →		2TAPTITE, PAN B M3X10
5	UL8757001 запросить цену →	1HEAT	ROLLER YS (SP)
5	UL8834001 запросить цену →	1HEAT	ROLLER, LEG (SP)
6	UH3178000 запросить цену →		2H/R BEARING Y
7	UL8758001 запросить цену →		1H/R CLEANER
7	UL8855001 запросить цену →		1H/R CLEANER, LEG
8	UL8754001 запросить цену →		1H/R WASHER
9	UL6667001 запросить цену →	1THERMISTOR	ASSY
10	UH3323001 запросить цену →	4EJECT	PINCH ROLLER ASSY
11	UL6682001 запросить цену →	4PINCH	SPRING
1-1	UK4250001 запросить цену →	1MAIN	PCB ASSY, US (SP) B512018-100C
1-1	UK4251001 запросить цену →	1MAIN	PCB ASSY, EUR (SP) B512018-101B
1-1	UK4252001 запросить цену →	1MAIN	PCB ASSY, HEB (SP) B512018-102
1	UK4328000 запросить цену →		1MROMP2000, US #4
1	UK4320000 запросить цену →		1MROMP2000, EUR #4
1	UK4160000 запросить цену →		1MROMP2000, HEB #4

6. FIXING UNIT

№	Артикул	Описание
1	UK4205001 запросить цену →	1 PANEL SENSOR PCB ASSY (SP) B48K303
1	UK4120001 запросить цену →	1 LOW-VOLTAGE PS ASSY, 115V (SP)
1	UK4121001 запросить цену →	1 LOW-VOLTAGE PS ASSY, 230V (SP)
2	UK3836001 запросить цену →	1 AC INLET ASSY, 115V
2	UK3843001 запросить цену →	1 AC INLET ASSY, 230V

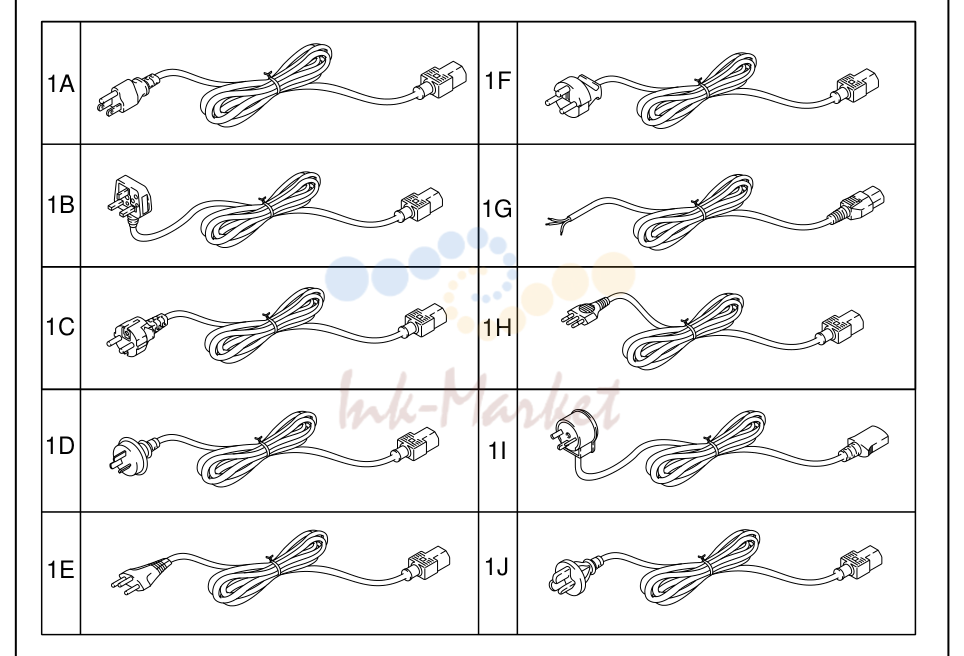

7. HIGH VOLTAGE POWER SUPPLY PCB

№	Артикул	Альт. артикул	Описание
1	UK4223001 запросить цену →		1PR DRIVER DISK ASSY1 (MFC-P2000)
1	UK4237001 запросить цену →		1PR DRIVER DISK ASSY1 (HL-P2000)
1	UK4343001 запросить цену →		1PR DRIVER DISK ASSY1, LEG
2	UK4225001 запросить цену →		1PR DRIVER DISK ASSY2 (MFC-P2000)
2	UK4239001 запросить цену →		1PR DRIVER DISK ASSY2 (HL-P2000)
2	UK4345001 запросить цену →		1PR DRIVER DISK ASSY2, LEG
3	UK4253001 запросить цену →		1PR DRIVER DISK ASSY3 (MFC-P2000)
3	UK4255001 запросить цену →		1PR DRIVER DISK ASSY3 (HL-P2000)
3	UK4347001 запросить цену →		1PR DRIVER DISK ASSY3, LEG
4	UK4227001 запросить цену →	1CD-ROM	ASSY (MFC-P2000)
4	UK4228001 запросить цену →	1CD-ROM	ASSY (HL-P2000)
5	UH3625001 запросить цену →	1EXTENSION	WIRE ASSY, P2000
5-1	UL7158001 запросить цену →		1TE TUBE
6	UH3846001 запросить цену →		1SET GUIDE, US
6	UH3871001 запросить цену →		1SET GUIDE, FRA
6	UH3847001 запросить цену →		1SET GUIDE, GER
6	UH3875001 запросить цену →		1SET GUIDE, NOR
6	UH3877001 запросить цену →		1SET GUIDE, NL
6	UH3882001 запросить цену →		1SET GUIDE, DEN
6	UH3889001 запросить цену →		1SET GUIDE, SWE
7	UE2014001 запросить цену →		1BAG, 215X350H
8	UG4558001 запросить цену →		1I/F CABLE FE (US/LEG)
9	UK4322001 запросить цену →	1CORE	NF-135 ASSY
10	UK4339001 запросить цену →		1PR DRIVER DISK ASSY #3, LEG
10	UK4333001 запросить цену →		1PR DRIVER DISK ASSY4 (ISRAEL)
1	UE0752001 запросить цену →		1CARTON, USA
1	UE0753001 запросить цену →		1CARTON, EUR
1	UE0777001 запросить цену →		1CARTON, CANADA DX
1	UE0781001 запросить цену →		1CARTON, CANADA
1	UE0806001 запросить цену →		1CARTON, LEG
2	UE0754001 запросить цену →	1STYROFOAM	PAD ASSY
3	UE0757001 запросить цену →		1CARTON, ACCESORRIES
4	UE2126001 запросить цену →		1BAG, 700X800 (BODY)
