Brother HL-820 1020 1040 1050 — каталог запчастей со схемами

Содержание

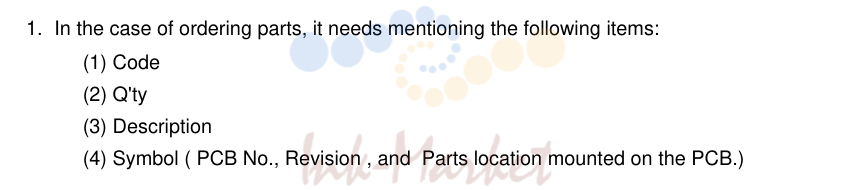

1. NOTE FOR USING THIS PARTS REFERENCE LIST

1. NOTE FOR USING THIS PARTS REFERENCE LIST

№	Артикул	Альт. артикул	Описание
1	UL8747001 запросить цену →	1DRIVE	UNIT ASSY (SP)
2	087412016 запросить цену →		3TAPTITE, CUP B M4X20
3	085411215 запросить цену →		1TAPTITE, BIND B M4X12
4	UL7964001 запросить цену →	1MAIN	MOTOR ASSY
5	UL7968001 запросить цену →		1SUB MOTOR ASSY
6	085320616 запросить цену →		4TAPTITE, BIND S M3X6
1	UL8748001 запросить цену →	1SCANNER	UNIT Y (SP) (B48K226)
2	085411215 запросить цену →		3TAPTITE, BIND B M4X12
3	UL8759001 запросить цену →	1TONER	SENSOR PCB ASSY B48K231
3	UL8810001 запросить цену →	1TONER	SENSOR PCB ASSY (LEGEND) B512028
4	087310815 запросить цену →		1TAPTITE, CUP B M3X8
4	084311015 запросить цену →		1TAPTITE, SARA B M3X10 (LEGEND)
5	UH3064001 запросить цену →		1S SEAL SPONGE
1	UL8749001 запросить цену →		1MP SHEET FEEDER ASSY (SP)
1	UL8832001 запросить цену →		1 MP SHEET FEEDER ASSY (LEGEND) (SP)
1-11	UL8750001 запросить цену →	1FIXING	UNIT, 120V (SP)
1-11	UL8751001 запросить цену →	1FIXING	UNIT, 230V (SP)
1-11	UL8833001 запросить цену →	1FIXING	UNIT (LEGEND) (SP)
1	UH3306001 запросить цену →	1HALOGEN	LAMP Y, 120V (SP)
1	UH3307001 запросить цену →	1HALOGEN	LAMP Y, 230V (SP)
2	087411616 запросить цену →		2TAPTITE, CUP B M4X16
3	085311216 запросить цену →		2TAPTITE, BIND B M3X12
4	083311017 запросить цену →		2TAPTITE, PAN B M3X10
5	UL8757001 запросить цену →	1HEAT	ROLLER YS (SP)
5	UL8834001 запросить цену →	1HEAT	ROLLER (LEGEND) (SP)
6	UH3178000 запросить цену →		2H/R BEARING Y
7	UL8758001 запросить цену →		1H/R CLEANER
7	UL8855001 запросить цену →		1H/R CLEANER (LEGEND)
8	UL8754001 запросить цену →		1H/R WASHER
9	UL6667001 запросить цену →	1THERMISTOR	ASSY
10	UH3323001 запросить цену →	4EJECT	PINCH ROLLER ASSY
11	UL6682001 запросить цену →	4PINCH	SPRING
1	UL7983001 запросить цену →	1MAIN	COVER ASSY
2	085411215 запросить цену →		1TAPTITE, BIND B M4X12
3	085411215 запросить цену →		1TAPTITE, BIND B M4X12
4	085411215 запросить цену →		1TAPTITE, BIND B M4X12
5	002400616 запросить цену →	3SCREW	PAN M4X6
6	087320616 запросить цену →		2TAPTITE, CUP S M3X6
7	0A5350605 запросить цену →	1SCREW	PAN(WASHER), M3.5X6
8	UL8659001 запросить цену →		1EL PCB UNIT B48K304
9	UL8753001 запросить цену →	1MAIN	FAN MOTOR
10	UL8509001 запросить цену →		1SUB FAN MOTOR
11	085411215 запросить цену →		2TAPTITE, BIND B M4X12
12	UL8505001 запросить цену →	1BASE	PLATE 820/1020/1040
12	UL8601001 запросить цену →	1BASE	PLATE
13	UL8506001 запросить цену →	1MAIN	PCB GUIDE RAIL (820/1020/1040)
14	UL8507001 запросить цену →	2RUBBER	FOOT
15	085411215 запросить цену →		8TAPTITE, BIND B M4X12
16	087320616 запросить цену →		5TAPTITE, CUP S M3X6
17	UL8508001 запросить цену →	1INSULATION	SHEET
18	UL8512001 запросить цену →	1INLET	HOLDER
19	085411215 запросить цену →		1TAPTITE, BIND B M4X12
20	UL8510001 запросить цену →		1I/F SHIELD ASSY 820/1020/1040
20	UL8604001 запросить цену →		1I/F SHIELD ASSY
21	UL8518001 запросить цену →	1PANEL	COVER, GRAY1227
22	UL8745001 запросить цену →		1TOP COVER ASSY
23	UL8515001 запросить цену →	1OUTPUT	TRAY
24	UL8516001 запросить цену →	1EXTENSION	SUPPORT WIRE
25	UL8746001 запросить цену →	1REAR	COVER ASSY
26	085411215 запросить цену →		2TAPTITE, BIND B M4X12
27	UL6740001 запросить цену →	1LASER	CAUTION LABEL
27	UL7931001 запросить цену →	1LASER	CAUTION LABEL (LEGEND)
28	UL6741001 запросить цену →	1TONER	WARNING LABEL
29	UL8575001 запросить цену →	1MODEL	PLATE, HL-820
29	UL8639001 запросить цену →	1MODEL	PLATE, HL-1020
29	UL8519001 запросить цену →	1MODEL	PLATE, HL-1040
29	UL8641001 запросить цену →	1MODEL	PLATE, HL-1040DX
29	UL8686001 запросить цену →	1MODEL	PLATE, HL-1040 (LEGEND)
29	UL8611001 запросить цену →	1MODEL	PLATE, HL-1050
29	UL8645001 запросить цену →	1MODEL	PLATE, HL-1050DX
29	UL8820001 запросить цену →	1MODEL	PLATE, HL-1050 (LEGEND)
30	UL8640001 запросить цену →	1MYLAR	LABEL, HL-1020 CAN
30	UL8650001 запросить цену →	1MYLAR	LABEL, HL-820 EUR
30	UL8522001 запросить цену →	1MYLAR	LABEL, HL-1040 US
30	UL8547001 запросить цену →	1MYLAR	LABEL, HL-1040 CAN
30	UL8642001 запросить цену →	1MYLAR	LABEL, HL-1040DX CAN
30	UL8651001 запросить цену →	1MYLAR	LABEL, HL-1040 EUR
30	UL8612001 запросить цену →	1MYLAR	LABEL, HL-1050 US
30	UL8596001 запросить цену →	1MYLAR	LABEL, HL-1050 CAN
30	UL8646001 запросить цену →	1MYLAR	LABEL, HL-1050DX CAN
30	UL8652001 запросить цену →	1MYLAR	LABEL, HL-1050 EUR
31	UH3297001 запросить цену →	1C-TICK	MARK LABEL
32	UH0905001 запросить цену →		1US PATENT SEAL HL-10
33	UG3005000 запросить цену →	4FERRITE	CORE
34	UG3005000 запросить цену →	7FERRITE	CORE (HL1050)
35	UK3617000 запросить цену →		1CORE, TFC-16813 (HL1050)
36	UL7992001 запросить цену →	1PAPER	EJECT ACTUATOR
1-1	UK4202001 запросить цену →	1MAIN	PCB ASSY, HL-820 (SP) B48K312-350E
1-1	UK4229001 запросить цену →	1MAIN	PCB ASSY, HL-1020 (SP) B48K312-360E
1-1	UK4200001 запросить цену →	1MAIN	PCB ASSY, HL-1040 (SP) B48K312-300F
1-1	UK4165001 запросить цену →		1 MAIN PCB ASSY, HL-1040 (LEGEND) (SP) B48K312-303F
1-1	UK4201001 запросить цену →	1MAIN	PCB ASSY, HL-1040 HEB (SP) B48K312-301B
1-1	UK4203001 запросить цену →	1MAIN	PCB ASSY, HL-1050 100V (SP) B512001-200C
1-1	UK4167001 запросить цену →	1MAIN	PCB ASSY, HL-1050 200V (SP) B512030-140A
1-1	UK4174001 запросить цену →		1 MAIN PCB ASSY, HL-1050 LEGEND (SP) B512030-143A
1-1	UK4204001 запросить цену →	1MAIN	PCB ASSY, HL-1050 (SP) B512030-141C
1	UK4205001 запросить цену →	1PANEL	SENSOR PCB ASSY (SP) B48K303
1	UK4118001 запросить цену →	1LOW-VOLTAGE	PS ASSY, 115V
1	UK4120001 запросить цену →	1LOW-VOLTAGE	PS ASSY, 115V
1	UK4119001 запросить цену →	1LOW-VOLTAGE	PS ASSY, 230V
1	UK4121001 запросить цену →	1LOW-VOLTAGE	PS ASSY, 230V
2	UK3836001 запросить цену →		1AC INLET ASSY, 115V
2	UK3843001 запросить цену →		1AC INLET ASSY, 230V
1	UK4090001 запросить цену →		1PR DRIVER DISK ASSY1, 820 ( WINDOWS)
1	UK4193001 запросить цену →		1PR DRIVER DISK ASSY1, 1020 ( WINDOWS)
1	UK3875001 запросить цену →		1PR DRIVER DISK ASSY1, 1040 ( WINDOWS)
1	UK4183001 запросить цену →		1 PR DRIVER DISK ASSY 1, 1040LEG(WINDOWS)
1	UK3895001 запросить цену →		1PR DRIVER DISK ASSY1, 1050 ( WINDOWS)
1	UK4179001 запросить цену →		1 PR DRIVER DISK ASSY 1, 1050HEB(WINDOWS)
1	UK4233001 запросить цену →		1 PR DRIVER DISK ASSY 1, 1050LEG(WINDOWS)
2	UK4092001 запросить цену →		1PR DRIVER DISK ASSY2, 820 (TRUETYPE)
2	UK4195001 запросить цену →		1PR DRIVER DISK ASSY2, 1020 (TRUETYPE)
2	UK3877001 запросить цену →		1PR DRIVER DISK ASSY2, 1040 (TRUETYPE)
2	UK4185001 запросить цену →		1 PR DRIVER DISK ASSY2, 1040LEG(TRUETYPE)
2	UK3897001 запросить цену →		1PR DRIVER DISK ASSY2, 1050 (TRUETYPE)
2	UK4181001 запросить цену →		1 PR DRIVER DISK ASSY2, 1050HEB(TRUETYPE)
2	UK4235001 запросить цену →		1 PR DRIVER DISK ASSY2, 1050LEG(TRUETYPE)
3	UK4197001 запросить цену →		1PR DRIVER DISK ASSY6, 1050 ARABIC
3	UK4339001 запросить цену →		1PR DRIVER DISK ASSY 3, LEG
4	UK4199001 запросить цену →	1CD-ROM	ASSY
4	UK4452001 запросить цену →	1CD-ROM	ASSY, LEG
5	UE2188001 запросить цену →	1PAPER	SUPPORT ASSY
5-1	UL7158001 запросить цену →		1TE TUBE
6	UL8529001 запросить цену →		1SET GUIDE, US
6	UL8550001 запросить цену →		1SET GUIDE, FRA
6	UL8534001 запросить цену →		1SET GUIDE, GER
6	UL8557001 запросить цену →		1SET GUIDE, NOR
6	UL8560001 запросить цену →		1SET GUIDE, NL
6	UL8565001 запросить цену →		1SET GUIDE, DEN
6	UL8568001 запросить цену →		1SET GUIDE, ITA
6	UL8571001 запросить цену →		1SET GUIDE, SWE
6	UL8739001 запросить цену →		1SET GUIDE, SPA
7	UE2014001 запросить цену →		1BAG, 215X350H
8	UK4156001 запросить цену →	1CORE	NF-13 ASSY (HL1050)
1	UE2233001 запросить цену →		1CARTON, EUR HL-820
1	UE2236001 запросить цену →		1CARTON, CAN HL-1020
1	UE2239001 запросить цену →		1CARTON, USA HL-1040
1	UE2240001 запросить цену →		1CARTON, CAN HL-1040
1	UE2222001 запросить цену →		1CARTON, EUR HL-1040
1	UE2237001 запросить цену →		1CARTON, CAN HL-1040DX
1	UE2245001 запросить цену →		1CARTON, LEGEND HL-1040
1	UE2241001 запросить цену →		1CARTON, USA HL-1050
1	UE2230001 запросить цену →		1CARTON, EUR HL-1050
1	UE2238001 запросить цену →		1CARTON, CAN HL-1050DX
1	UE2242001 запросить цену →		1CARTON, CAN HL-1050
1	UE2248001 запросить цену →		1CARTON, LEGEND HL-1050
1	LJ4002001 запросить цену →		1CARTON, TWN&KOR HL-1040R
2	UE2223001 запросить цену →	1STYROFOAM	PAD ASSY
3	UE2226001 запросить цену →		1CARTON, ACCESORRIES
4	UE2126001 запросить цену →		1BAG, 700X800 (BODY)
