Brother HL-8050 — каталог запчастей со схемами

Содержание

1. COVER
2. COVER
3. 150 PAPER CASSETTE
4. 550 PAPER CASSETTE
5. 150 PAPER FEEDER
6. 550 PAPER FEEDER
7. ENGINE
8. 500 PAPER EXIT(1/2)
9. 500 PAPER EXIT (2/2) & FACE UP TRAY
10. FRAME & DRIVE
11. ELECTRICAL
12. AC CORD

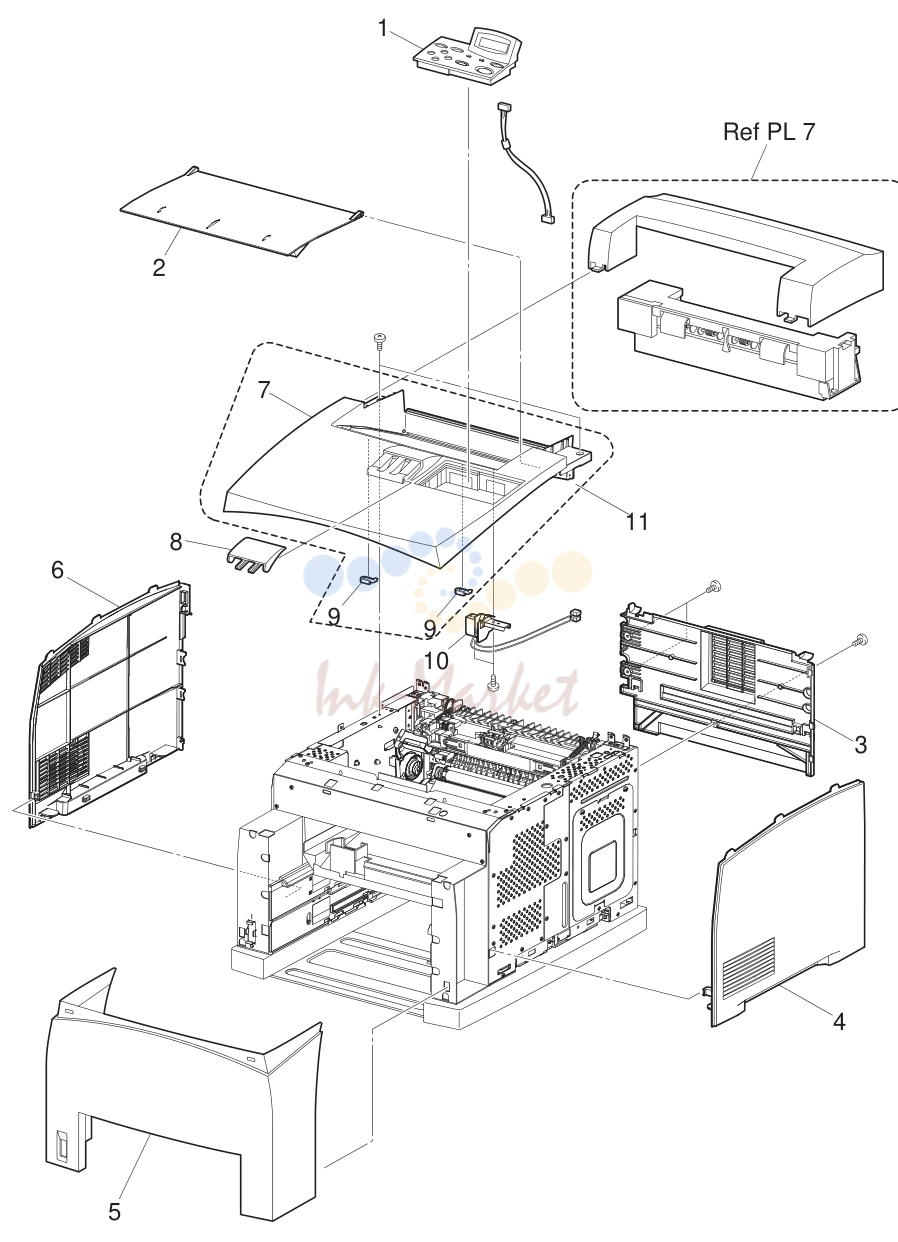

1. COVER

№	Артикул	Описание
1	LM0720001 запросить цену →	1 OPERATION PANEL
2	LM0721001 запросить цену →	1 COVER OPEN
3	LM0722001 запросить цену →	1 COVER REAR
4	LM0723001 запросить цену →	1 COVER RIGHT
5	LM0724001 запросить цену →	1 COVER FRONT
6	LM0725001 запросить цену →	1 COVER LEFT
7	LM0726001 запросить цену →	1 COVER TOP
8	LM0727001 запросить цену →	1 COVER STOPPER
9	LM0728001 запросить цену →	2 STOPPER OPEN
10	LM0729001 запросить цену →	1 SWITCH I/L ASSY
11	LM0906001 запросить цену →	1 KIT TOP COVER ADD

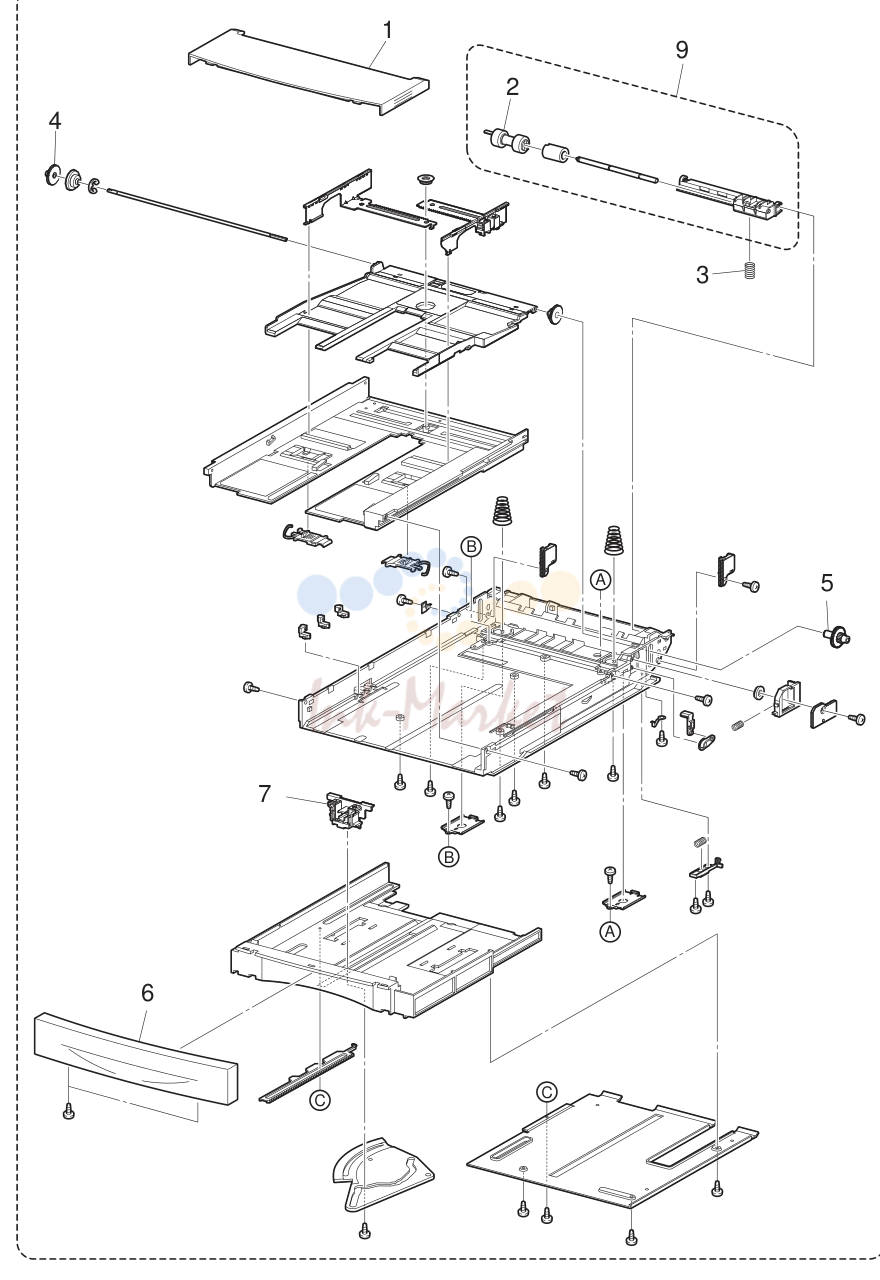

2. COVER

№	Артикул	Описание
1	LM0730001 запросить цену →	1 COVER CST
2	LM0731001 ✓ в наличии	1 ROLL ASSY RETARD (3 pcs) *1
3	LM0732001 запросить цену →	1 SPRING RETARD
4	LM0733001 запросить цену →	1 GEAR PB L
5	LM0734001 запросить цену →	1 GEAR PB R
6	LM0735001 запросить цену →	1 HANDLE EXTENSION
7	LM0736001 запросить цену →	1 GUIDE END
8	LM0737001 запросить цену →	1 150 PAPER CASSETTE
9	LM0738001 запросить цену →	1 HOLDER ASSY RETARD

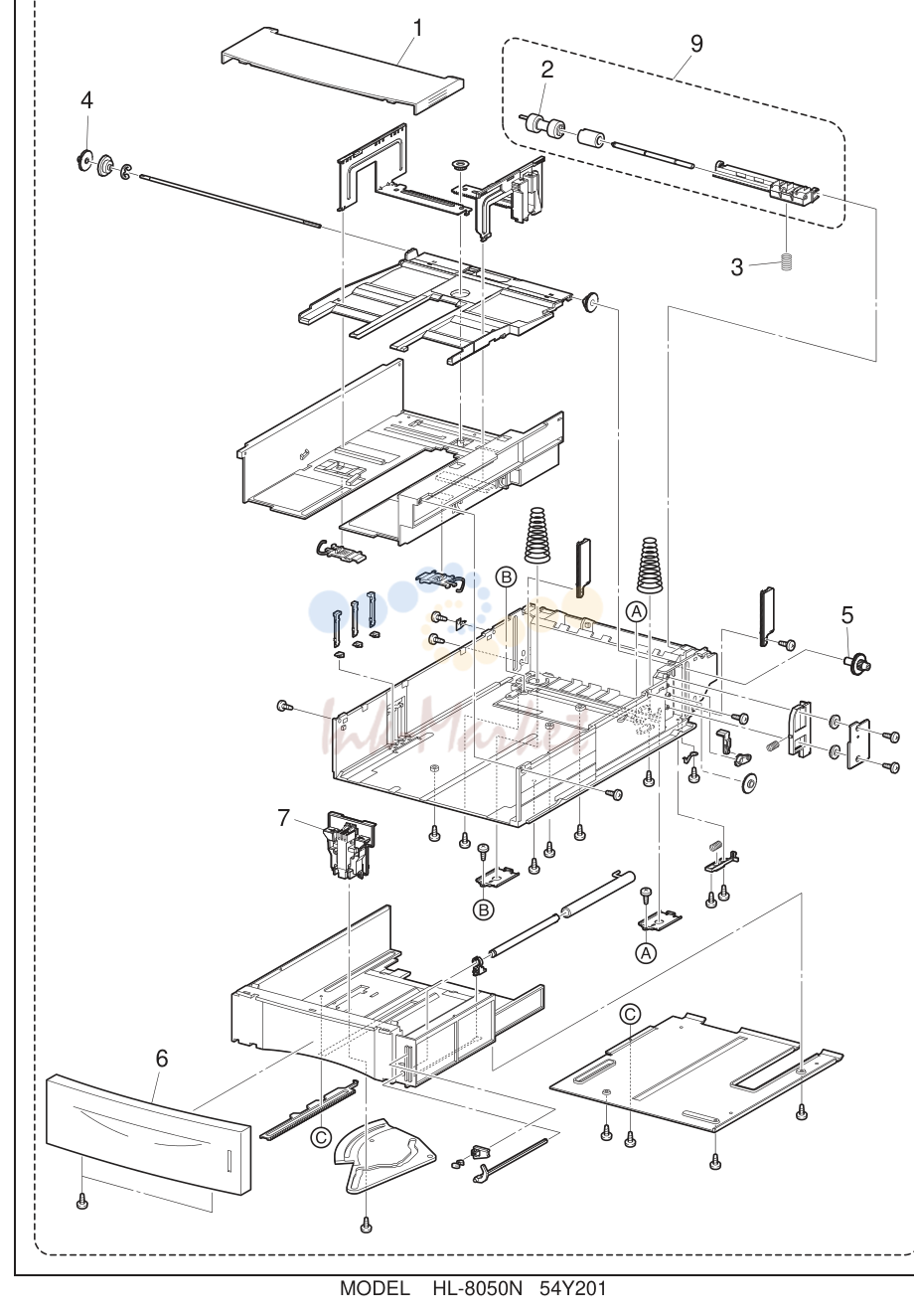

3. 150 PAPER CASSETTE

№	Артикул	Описание
1	LM0730001 запросить цену →	1 COVER CST
2	LM0731001 ✓ в наличии	1 ROLL ASSY RETARD (3 pcs)*1
3	LM0732001 запросить цену →	1 SPRING RETARD
4	LM0733001 запросить цену →	1 GEAR PB L
5	LM0734001 запросить цену →	1 GEAR PB R
6	LM0739001 запросить цену →	1 HANDLE EXTENSION
7	LM0740001 запросить цену →	1 GUIDE END
8	LM0741001 запросить цену →	1 550 PAPER CASSETTE
9	LM0738001 запросить цену →	1 HOLDER ASSY RETARD

4. 550 PAPER CASSETTE

№	Артикул	Описание
1	LM0742001 запросить цену →	1 150 FEEDER ASSY DEL
1	LM0916001 запросить цену →	1 KIT FDR1 ASSY TNR ADD
2	LM0743001 запросить цену →	1 ACTUATOR NO PAPER
3	LM0744001 запросить цену →	1 GEAR IDLER NUDGER
4	LM0745001 запросить цену →	1 GEAR NUDGER
5	LM0731001 ✓ в наличии	1 ROLL ASSY NUDGER (3 pcs) *1
6	LM0746001 запросить цену →	1 ACTUATOR A
7	LM0747001 запросить цену →	1 SPRING REGI SNR B
8	LM0748001 запросить цену →	1 ACTUATOR B
9	LM0749001 запросить цену →	1 SPRING REGI SNR A
10	LM0750001 запросить цену →	1 BEARING NUDGER
11	LM0751001 запросить цену →	1 CLUTCH ASSY PH
12	LM0751001 запросить цену →	1 CLUTCH REGI
13	LM0027001 запросить цену →	1 SENSOR REGI
14	LM0752001 запросить цену →	1 GEAR REGI METAL (WHITE)
15	LM0753001 запросить цену →	1 GEAR REGI RUBBER (BLACK)
16	LM0027001 запросить цену →	1 SENSOR NO PAPER
17	LM0731001 ✓ в наличии	1 ROLL ASSY FEED (3 pcs) *2
18	LM0754001 запросить цену →	1 SENSOR TONER ASSEMBLY
19	LM0908001 запросить цену →	1 KIT CHUTE BTM ADD
20	LM0907001 запросить цену →	1 KIT CHUTE REGI ADD

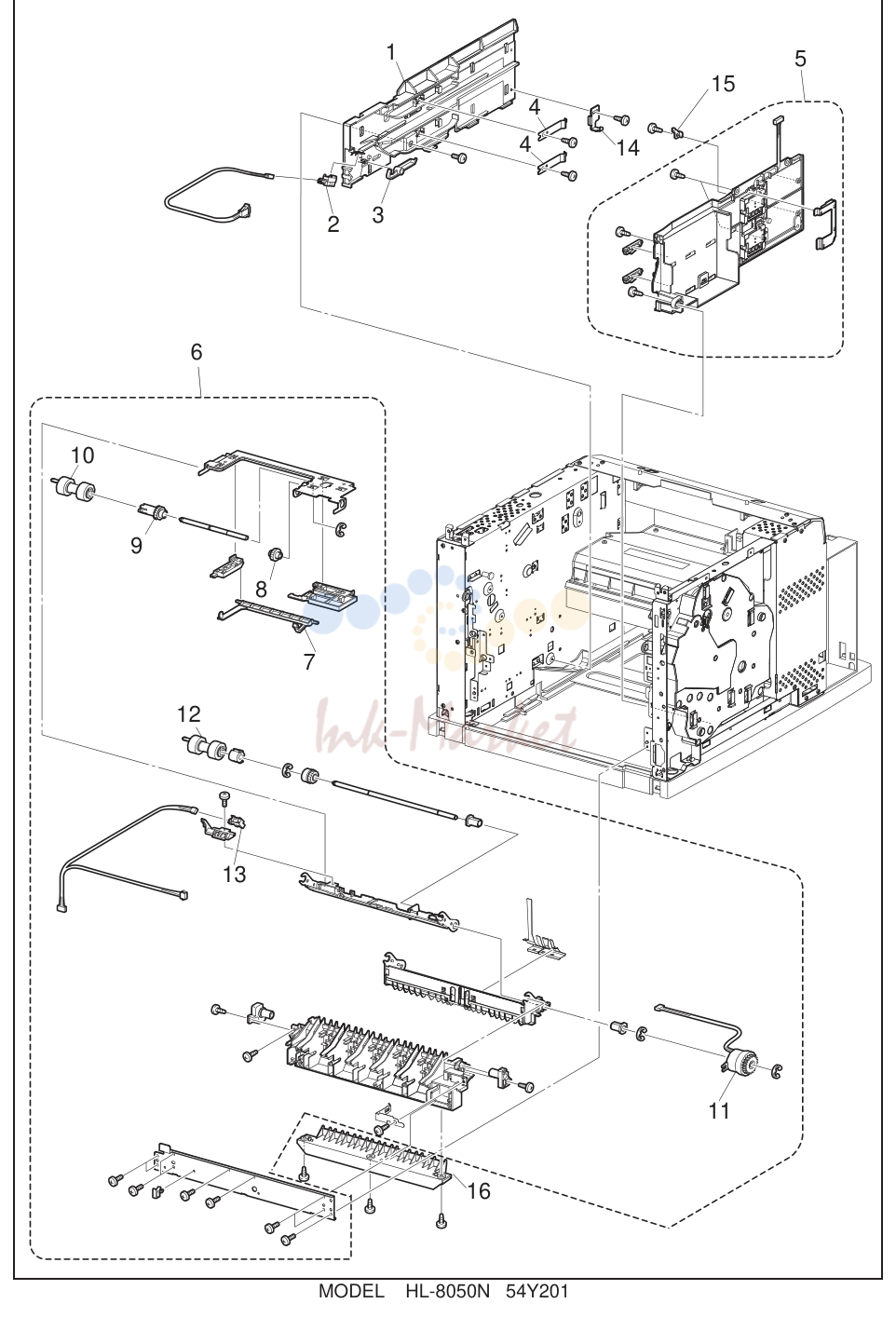

5. 150 PAPER FEEDER

№	Артикул	Описание
1	LM0755001 запросить цену →	1 GUIDE TRAY RIGHT
2	LM0027001 запросить цену →	1 SENSOR LOW PAPER
3	LM0756001 запросить цену →	1 ACTUATOR
4	LM0757001 запросить цену →	2 PLATE CST LOCK
5	LM0758001 запросить цену →	1 GUIDE TRAY LEFT
6	LM0759001 запросить цену →	1 550 FEEDER ASSY
7	LM0743001 запросить цену →	1 ACTUATOR NO PAPER
8	LM0744001 запросить цену →	1 GEAR IDLER NUDGER
9	LM0745001 запросить цену →	1 GEAR NUDGER
10	LM0731001 ✓ в наличии	1 ROLL ASSY NUDGER (3 pcs) *1
11	LM0751001 запросить цену →	1 CLUTCH ASSY PH
12	LM0731001 ✓ в наличии	1 ROLL ASSY FEED (3 pcs) *2
13	LM0027001 запросить цену →	1 SENSOR NO PAPER
14	LM0760001 запросить цену →	1 STOPPER TRAY R
15	LM0761001 запросить цену →	1 STOPPER TRAY L
16	LM0909001 запросить цену →	1 CHUTE 550 LOWER ADD

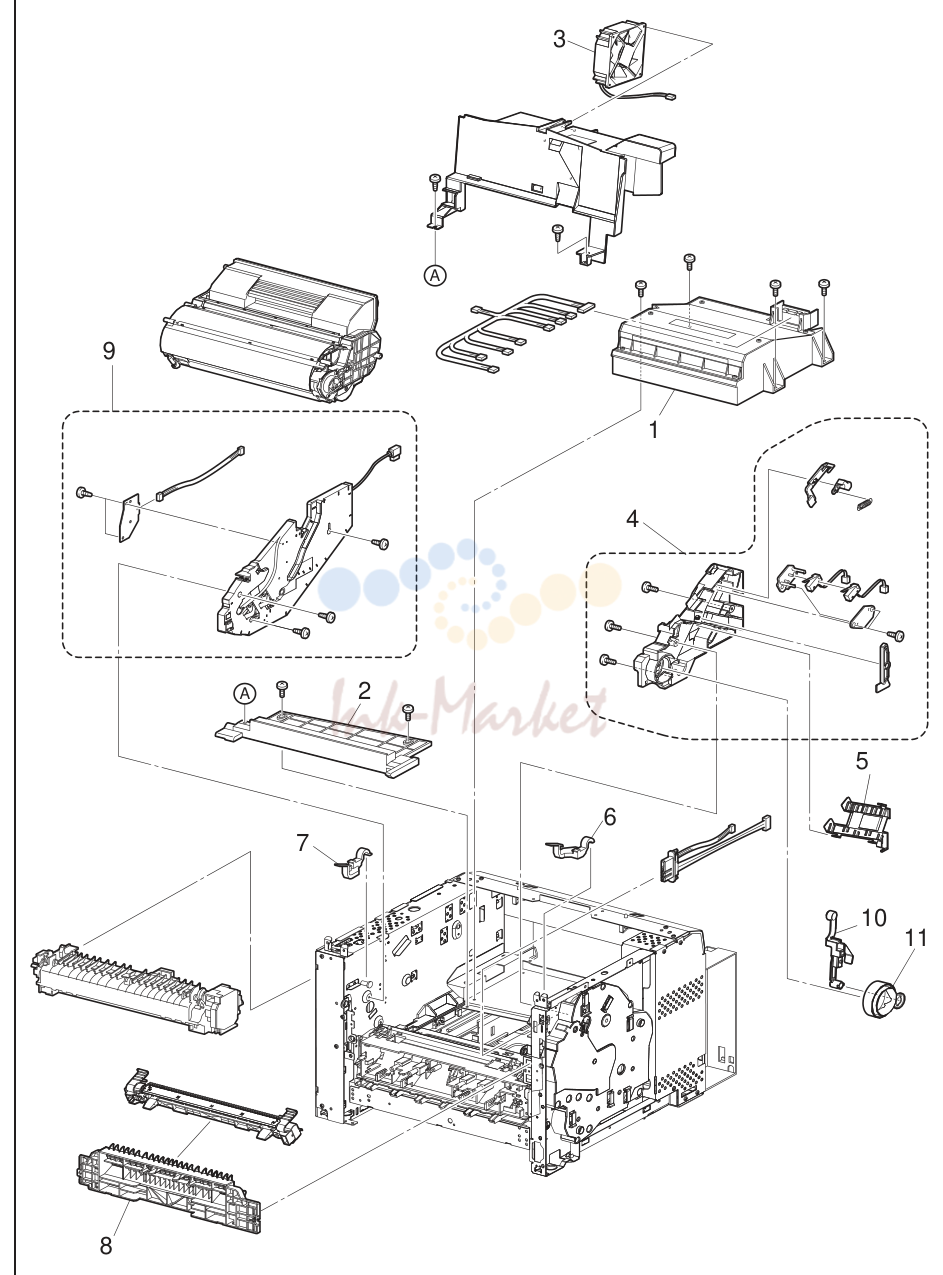

6. 550 PAPER FEEDER

№	Артикул	Описание
1	LM0762001 запросить цену →	1 ROS ASSY
2	LM0763001 запросить цену →	1 SHIELD PLATE ROS
3	LM0764001 запросить цену →	1 FAN SUB
4	LM0765001 запросить цену →	1 GUIDE ASSY CRU L
5	LM0766001 запросить цену →	1 COVER GUIDE CRU
6	LM0767001 запросить цену →	1 LEVER FUSER LH
7	LM0768001 запросить цену →	1 LEVER FUSER RH
8	LM0769001 запросить цену →	1 CHUTE TRANSFER
9	LM0770001 запросить цену →	1 GUIDE ASSY CRU R
10	LM0771001 запросить цену →	1 LEVER LINK
11	LM0772001 запросить цену →	1 LINK GEAR

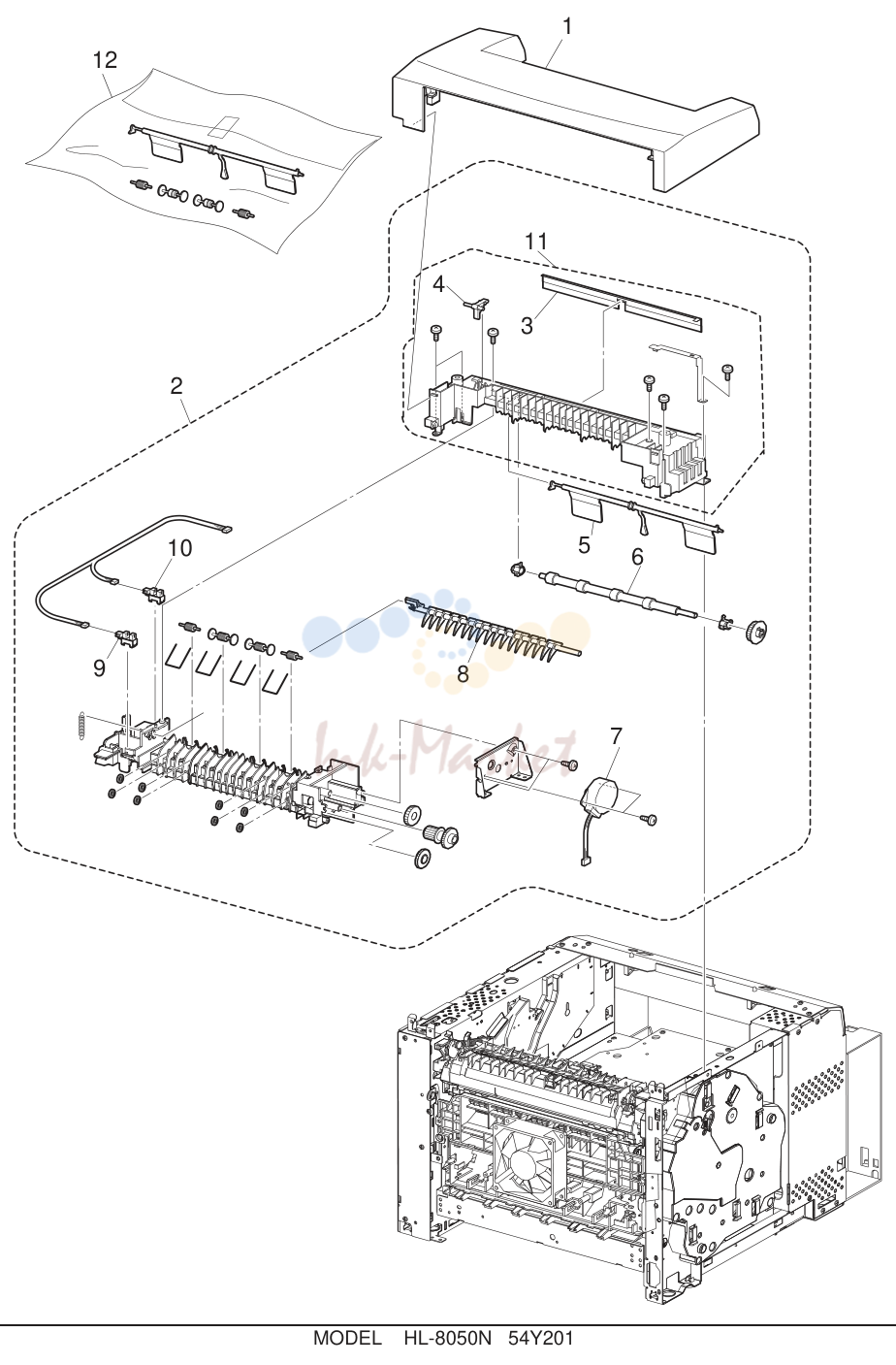

7. ENGINE

№	Артикул	Описание
1	LM0773001 запросить цену →	1 COVER EXIT
2	LM0984001 запросить цену →	1 500 EXIT ASSY CHG
3	LM0775001 запросить цену →	1 ELIMINATOR EXIT
4	LM0776001 запросить цену →	1 LINK GATE CT
5	LM0985001 запросить цену →	1 ACTUATOR FULL STACK CHG
6	LM0780001 запросить цену →	1 ROLL EXIT
7	LM0781001 запросить цену →	1 MOTOR ASSY EXIT
8	LM0782001 запросить цену →	1 GATE CT EXIT
9	LM0027001 запросить цену →	1 SENSOR FACE UP OPEN
10	LM0027001 запросить цену →	1 SENSOR FULL STACK
11	LM0910001 запросить цену →	1 KIT CHUTE UP 550 add
12	LM0974001 запросить цену →	KIT CORRUGATION2_500 ADD

8. 500 PAPER EXIT(1/2)

№	Артикул	Описание
1	LM0783001 запросить цену →	4 ROLL PINCH FU
2	LM0784001 запросить цену →	4 SPRING PINCH FU
3	LM0785001 запросить цену →	1 GATE FU
4	LM0786001 запросить цену →	1 LEVER LATCH LEFT
5	LM0787001 запросить цену →	1 SPRING LATCH FU
6	LM0788001 запросить цену →	1 LEVER LATCH RIGHT
7	LM0789001 запросить цену →	1 GEAR
8	LM0790001 запросить цену →	2 BEARING EXIT
9	LM0791001 запросить цену →	1 ROLL FU
10	LM0792001 запросить цену →	1 LEVER GATE HOLDER
11	LM0793001 запросить цену →	1 SPRING LEVER GATE
12	LM0794001 запросить цену →	1 LEVER GATE FU
13	LM0795001 запросить цену →	1 ELIMINATOR EXIT FU
14	LM0796001 запросить цену →	1 COVER REAR
15	LM0797001 запросить цену →	1 COVER DUP
16	LM0798001 запросить цену →	1 STOPPER FSR
17	LM0799001 запросить цену →	1 TRAY FU ASSY
18	LM0912001 запросить цену →	1 KIT COVER REAR 500 ADD
19	LM0911001 запросить цену →	1 COVER REAR 500 ADD

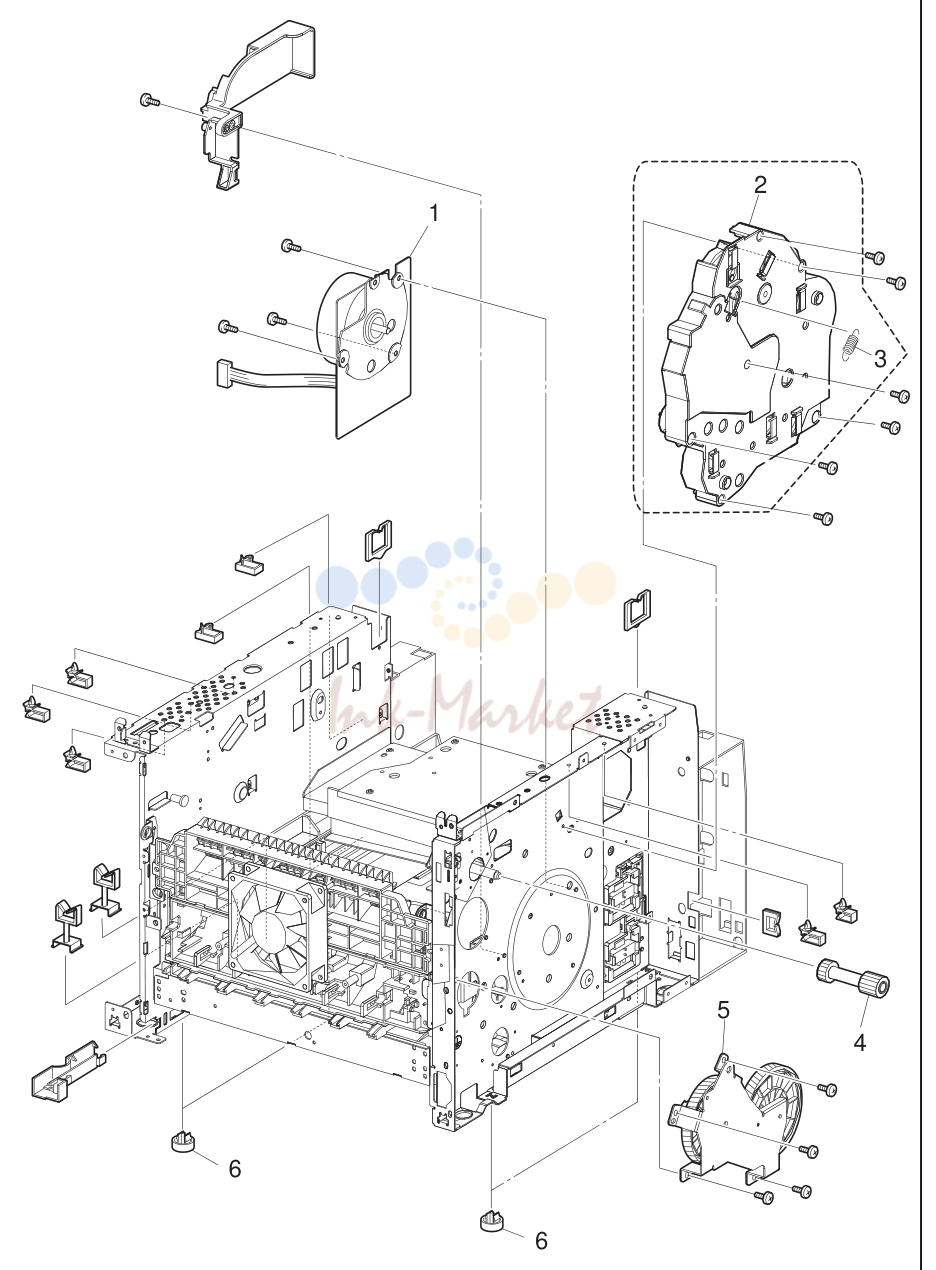

9. 500 PAPER EXIT (2/2) & FACE UP TRAY

№	Артикул	Описание
1	LM0800001 запросить цену →	1 MAIN MOTOR
2	LM0801001 запросить цену →	1 GEAR ASSY HOUSING DEL
2	LM0915001 запросить цену →	1 KIT GEAR ASSY HSG H ADD
3	LM0802001 запросить цену →	1 SPRING RELEASE
4	LM0803001 запросить цену →	1 GEAR
5	LM0804001 запросить цену →	1 GEAR ASSY PLATE
6	LM0805001 запросить цену →	4 FOOT

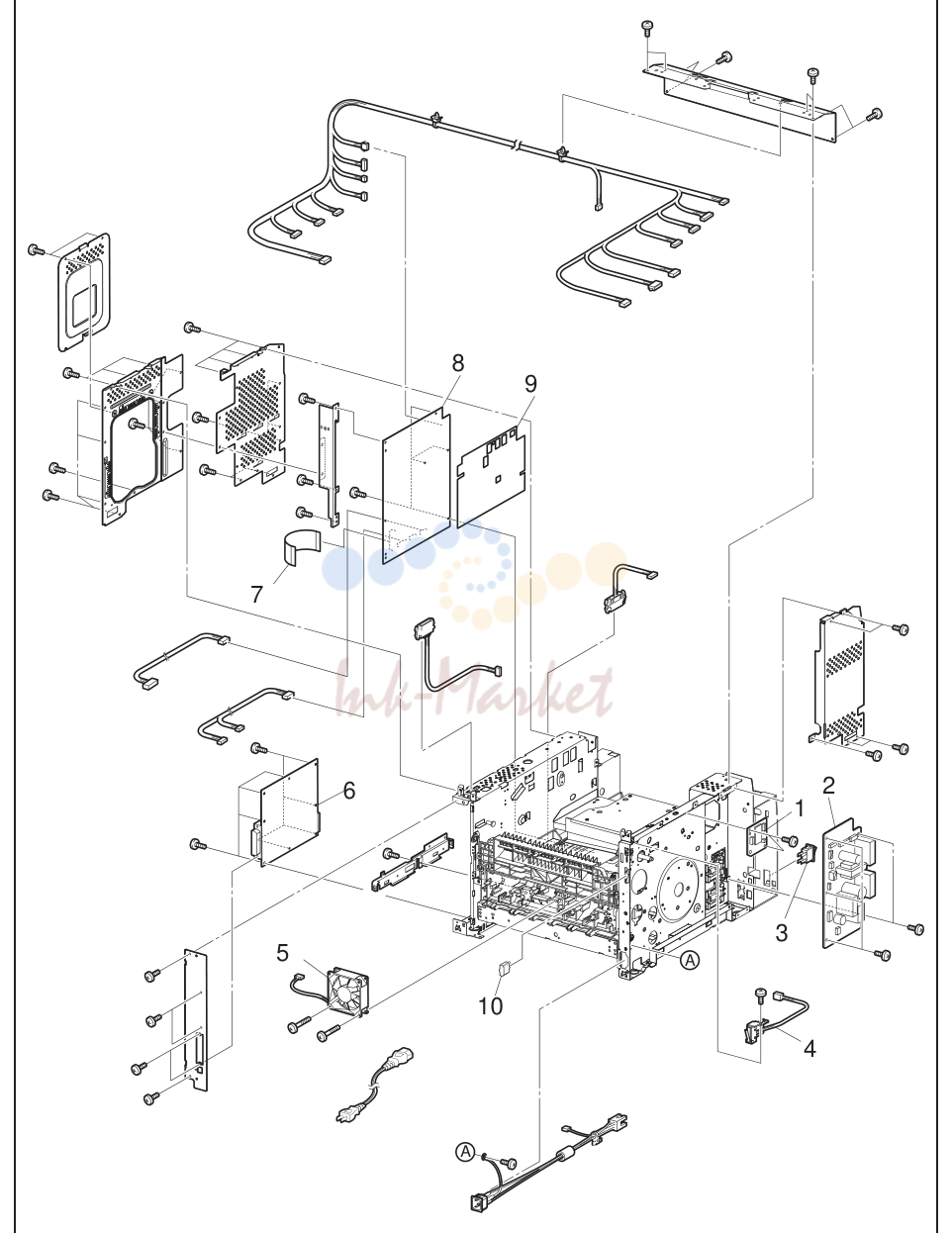

10. FRAME & DRIVE

№	Артикул	Описание
1	LM0806001 запросить цену →	1 PWBA EXIT MOTOR
2	LJ9527001 запросить цену →	1 LVPS 110V
2	LJ9528001 запросить цену →	1 LVPS 220V
3	LM0807001 запросить цену →	1 POWER SWITCH
4	LM0808001 запросить цену →	1 INTERLOCK S/W REAR
5	LM0809001 запросить цену →	1 FAN MAIN (J244)
6	LM9117001 запросить цену →	1 PWBA ESS (MAIN PCB ASSY, HL-8050N) CHG
7	LM0810001 запросить цену →	1 FFC ASSY ESS
8	LJ9531001 запросить цену →	1 HVPS/MCU 110V
8	LJ9598001 запросить цену →	1 HVPS/MCU 220V add
9	LM0811001 запросить цену →	1 MAILER HVPS
10	LM0812001 запросить цену →	1 CAP CONNECTOR-DRAWER

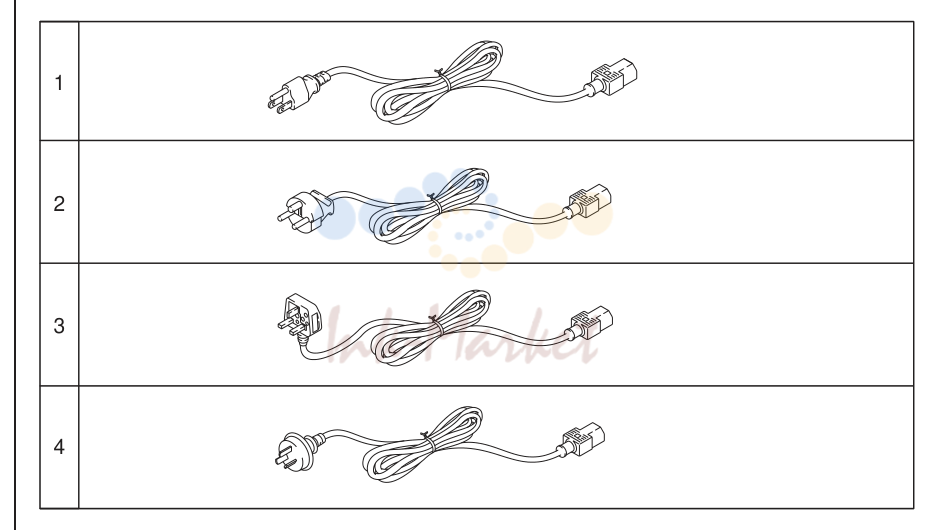

11. ELECTRICAL

№	Артикул	Описание
1	LJ9473001 запросить цену →	1 AC CORD, UL/CSA
2	LJ9103001 запросить цену →	1 AC CORD ASSY LF, VDE
3	LJ9257001 запросить цену →	1 AC CORD ASSY LF, BS
4	LJ9666001 запросить цену →	1 AC CORD LF, SAA CHG

12. AC CORD

№	Артикул	Описание
1	LM0946001 запросить цену →	1 CD ASSY HL-8050 chg
2	LM0944001 запросить цену →	1 SET GUIDE, HL-8050, ENG chg
2	LM0945001 запросить цену →	1 SET GUIDE, HL-8050, FRE chg
2	LM0881001 запросить цену →	1 SET GUIDE, HL-8050, GER
2	LM0882001 запросить цену →	1 SET GUIDE, HL-8050, NL
2	LM0883001 запросить цену →	1 SET GUIDE, HL-8050, SPA
2	LM0884001 запросить цену →	1 SET GUIDE, HL-8050, POR
2	LM0885001 запросить цену →	1 SET GUIDE, HL-8050, ITA
3	LL0765001 запросить цену →	1 CARTON, HL-8050N
4	LL0766001 запросить цену →	1 PACKING PAD SET, HL-8050N
5	LL0838001 запросить цену →	1 PACKING PAD CRU SET
6	LL0839001 запросить цену →	1 BAG
7	LU0428001 запросить цену →	1 CD-ROM ASSY VISTA ADD
8	LU0354001 запросить цену →	1 SETUP GUIDE VISTA ENG ADD
8	LU0356001 запросить цену →	1 SETUP GUIDE VISTA FRE ADD
