Brother HL-760 — каталог запчастей со схемами

Содержание

1. MAIN PCB

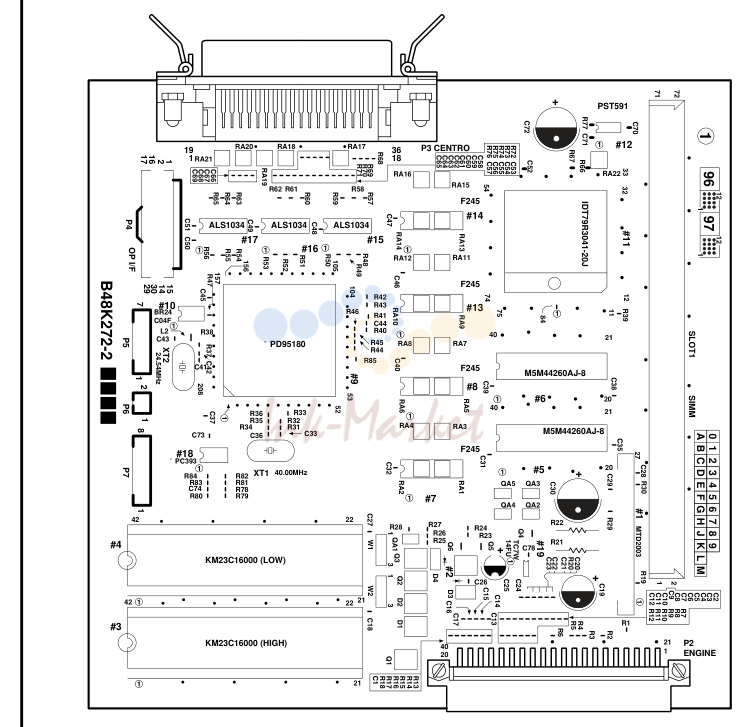

1. MAIN PCB

№	Артикул	Альт. артикул	Описание
1-11	UL6997001 запросить цену →	1DRIVE	UNIT (SP)
1	087411615 запросить цену →		2TAPTITE, CUP B M4X16
2	UL6573000 запросить цену →	1PAPER	PICK-UP SOLENOID LEVER
3	UL6574000 запросить цену →	1CLUTCH	RELEASE LEVER
4	UL6575001 запросить цену →	1SOLENOID	LEVER RETURN SPRING
5	UL6576001 запросить цену →	1PAPER	PICK-UP SOLENOID ASSY
6	087322015 запросить цену →		1TAPTITE, CUP S M3X20
7	UL6577001 запросить цену →	2CLUTCH	GEAR SPRING
8	UL6579001 запросить цену →	1CLUTCH	HOLDER SPRING
9	UL6578001 запросить цену →	1MAIN	MOTOR ASSY
10	087320616 запросить цену →		2TAPTITE, CUP S M3X6
11	B48K230-3 запросить цену →	UK3125001	1DRUM GROUND PCB ASSY
12	087412016 запросить цену →		3TAPTITE, CUP B M4X20
13	085411215 запросить цену →		1TAPTITE, BIND B M4X12
1-2	UL6875001 запросить цену →	1SCANNER	UNIT (SP)
1	UL6614001 запросить цену →		1S SHEET
2	UL6615001 запросить цену →		1S SHEET
3	B48K231-5 запросить цену →	UK3073001	1TONER SENSOR PCB ASSY
4	087310815 запросить цену →		1TAPTITE, CUP B M3X8
5	085411215 запросить цену →		3TAPTITE, BIND B M4X12
6	UL6611001 запросить цену →		1S SEAL SPONGE
7	UL6740001 запросить цену →	1LASER	CAUTION LABEL, EUR
7	UL7931001 запросить цену →	1LASER	CAUTION LABEL, LEGEND
8	UL6741001 запросить цену →	1CAUTION	LABEL, TONER
1	UL6876001 запросить цену →		1MP TRAY ASSY, GRAY1227
1-10	UL6877001 запросить цену →	1FIXING	UNIT, 120V (SP)
1-10	UL6878001 запросить цену →	1FIXING	UNIT, 240V (SP)
1-10	UU7442001 запросить цену →	1FIXING	UNIT, 240V PFA (SP)
1-10	UL7934001 запросить цену →	1FIXING	UNIT, 240V LEGEND (SP)
1	UL6879001 запросить цену →		1FU LAMP, 120V (SP)
1	UL6880001 запросить цену →		1FU LAMP, 240V (SP)
2	UL6616001 запросить цену →	1CLEANER	ASSY
3	UL6688001 запросить цену →	1CAUTION	LABEL
3	UL7928001 запросить цену →	1CAUTION	LABEL, LEGEND
4	085411215 запросить цену →		1TAPTITE, BIND B M4X12
5	UL0984001 запросить цену →	1HEAT	ROLLER ASSY (SP)
5	UL8495001 запросить цену →	1HEAT	ROLLER ASSY, PFA (SP)
6	UL6673001 запросить цену →		1H/R BEARING
7	UL6677000 запросить цену →	1ELECTRODE	PLATE
8	UL6667001 запросить цену →	1THERMISTOR	ASSY
9	UL6681001 запросить цену →	4EJECT	PINCH ROLLER ASSY
10	UL6682001 запросить цену →	4PINCH	SPRING
1	087310815 запросить цену →		6TAPTITE, CUP B M3X8
2	UL6714001 запросить цену →		1SW KEY, GRAY1227
3	UL6715001 запросить цену →	1PANEL	LIGT GUIDE
4	UL6716001 запросить цену →	1DUCT	LID, GRAY1227
5	UL6936001 запросить цену →		1 PAPER EJECT ACTUATOR ASSY, BLACK
6	UL6935001 запросить цену →		1 REGIST SENSOR ACTUATOR ASSY, BLACK
7	UL6719000 запросить цену →	1INTERLOCK	LEVER
8	UL6720001 запросить цену →		1SPRING, COMPRESSION
9	UL6721000 запросить цену →	1LOCK	LEVER
10	UL6722001 запросить цену →		1SPRING, COMPRESSION
11	UL6723001 запросить цену →		1PR LOCK SPRING
12	UL6729000 запросить цену →		1TOP COVER LINK
13	UL6930001 запросить цену →		1SPRING, TORSION
14	UL6931001 запросить цену →		1SPRING, TORSION EX
15	B48K228-2 запросить цену →	UL6887001	1EL PCB UNIT
16	UL6853001 запросить цену →	1DENSITY	DIAL, GRAY1252
17	UL6725000 запросить цену →	1INSULATION	SHEET
18	UL7552001 запросить цену →	1BASE	PLATE YL3
19	UL5600001 запросить цену →	2RUBBER	FOOT
20	UL6864001 запросить цену →		1PCB SUPPORT
21	UL6934001 запросить цену →		1FAN MOTOR ASSY
22	UL6973000 запросить цену →	1DRUM	GROUND SPRING
23	UL7554001 запросить цену →		1I/F SHIELD ASSY YL3
24	085411215 запросить цену →		4TAPTITE, BIND B M4X12
25	085411215 запросить цену →		1TAPTITE, BIND B M4X12
26	085411215 запросить цену →		1TAPTITE, BIND B M4X12
27	085411215 запросить цену →		1TAPTITE, BIND B M4X12
28	087320616 запросить цену →		8TAPTITE, CUP S M3X6
29	002400616 запросить цену →		4SCREW, PAN M4X6
30	087320616 запросить цену →		2TAPTITE, CUP S M3X6
31	UL6915001 запросить цену →		1SCREW, PAN (WASHER) M4X6
32	025040235 запросить цену →		1WASHER, PLAIN M
33	UL7556001 запросить цену →		1SUB COVER, GRAY1227
34	UL6703001 запросить цену →		1TOP COVER, GRAY1227
35-35	UL6735001 запросить цену →	1PAPER	EJECT TRAY ASSY, GRAY1227
35	UL6736001 запросить цену →	1PAPER	EJECT TRAY EXTENSION
36	085411215 запросить цену →		2TAPTITE, BIND B M4X12
37	UL7909001 запросить цену →	1MODEL	PLATE, 760+ USA/CAN
37	UL6972001 запросить цену →	1MODEL	PLATE, 760 EUR
37	UL7910001 запросить цену →	1MODEL	PLATE, 760DX+, USA/CAN
37	UL7779001 запросить цену →	1MODEL	PLATE, LJ6P+, LEGEND
38	UL7911001 запросить цену →	1MYLAR	LABEL, 760+, USA
38	UL7912001 запросить цену →	1MYLAR	LABEL, 760+, CAN
39	UL5738001 запросить цену →	1PAPER	SET LABEL, USA/CAN
40	UH0905001 запросить цену →	1PATENT	LABEL, USA/CSA
41	UG3005000 запросить цену →	1FERRITE	CORE:16X8X10
42	UK3617000 запросить цену →		1CORE:TFC-16813
44	UL7940001 запросить цену →	1GUIDE	FILM
1-3	B48K272-210F запросить цену →	UK3605001	1MAIN PCB ASSY (SP)
1			#3 UK3696001 1MASK ROM:23C16000-Hl
2			#4 UK3697001 1MASK ROM:23C16000-LO
3	UL7808001 запросить цену →	1EDGE	GUARD
1	B48K225-500C запросить цену →	UK3189001	1PANEL/SENSOR PCB ASSY (SP)
1			REV.B UK3118001 1PS PCB ASSY, 115V (SP)
1			REV.C UK3119001 1PS PCB ASSY, 230V (SP)
2	UK3061001 запросить цену →		1LV HARNESS ASSY
3	UK3062001 запросить цену →	1HEATER	HARNESS ASSY
1	UK3192001 запросить цену →	1HIGH-VOLTAGE	PS PCB ASSY (SP)
2	UK3059000 запросить цену →		1HV FLAT CABLE
1	UE2213001 запросить цену →		1CARTON, USA/CAN HL-760+
1	UE2144001 запросить цену →		1CARTON, EUR HL-760
1	UE2214001 запросить цену →		1CARTON, USA/CAN HL-760DX+
1	UE2187001 запросить цену →		1CARTON, LJ6P+ LEGEND
2	UE2145000 запросить цену →	1STYROFORM	PAD ASSY, HL-YL3
3	UE2180000 запросить цену →		1CARTON, SF ASSY YL3
4	UE2126001 запросить цену →		1BAG, 700X800H (BODY)
5	UE2108001 запросить цену →		1SHEET, 200X300 (BODY)
6	UH3373001 запросить цену →		1NO RETURN FORM, US
6	UH3295001 запросить цену →	1RETURN	FORM, CANADA
1	UK3716001 запросить цену →	1PRINTER	DRIVER ASSY 1, HL-760
1	UK3657001 запросить цену →	1PRINTER	DRIVER ASSY 1, LJ6P+ LEGEND
2	UK3718001 запросить цену →	1PRINTER	DRIVER ASSY 2, HL-760
2	UK3659001 запросить цену →	1PRINTER	DRIVER ASSY 2, LJ6P+ LEGEND
9	UK3676001 запросить цену →	1PRINTER	DRIVER ASSY 3, HL-760+
9	UK3714001 запросить цену →	1PRINTER	DRIVER ASSY 4, NT 4.0 CANADA
3-3	UE2188001 запросить цену →	1TRAY	EXTENSION BAG ASSY
3	UL7158001 запросить цену →		1TE TUBE
4	UL7487001 запросить цену →		1SET GUIDE 2, USA
4	UL7488001 запросить цену →		1SET GUIDE 2, FRA
4	UL7489001 запросить цену →		1SET GUIDE 2, GER
4	UL7490001 запросить цену →		1SET GUIDE 2, NOR
4	UL7491001 запросить цену →		1SET GUIDE 2, NLD
4	UL7494001 запросить цену →		1SET GUIDE 2, DEN
4	UL7492001 запросить цену →		1SET GUIDE 2, ITA
4	UL7493001 запросить цену →		1SET GUIDE 2, SWE
5	UL6975001 запросить цену →		1USER'S MANUAL 2, USA HL-760
5	UL6981001 запросить цену →		1USER'S MANUAL 2, FRA HL-760
5	UL6978001 запросить цену →		1USER'S MANUAL 2, GER HL-760
5	UL6987001 запросить цену →		1USER'S MANUAL 2, NOR HL-760
5	UL6984001 запросить цену →		1USER'S MANUAL 2, NLD HL-760
5	UL7577001 запросить цену →		1USER'S MANUAL 2, DEN HL-760
5	UL6992001 запросить цену →		1USER'S MANUAL 2, ITA HL-760
5	UL6989001 запросить цену →		1USER'S MANUAL 2, S WE HL-760
6	UL6859001 запросить цену →	1WARRANTY	CARD, USA
6	UH2693001 запросить цену →	1WARRANTY	CARD, CAN
6	UL7581001 запросить цену →	1WARRANTY	CARD, FRA2
6	237703001 запросить цену →	1WARRANTY	CARD, DUTCH
6	UL7484001 запросить цену →	1WARRANTY	CARD, CAN2
7	UL7426001 запросить цену →		1SC INSERTION SHEET, USA
8	UL6976001 запросить цену →	1ACCESSORY	ORDER FORM, HL-760
8	UL3294001 запросить цену →	1ACCESSORY	ORDER FORM, CANADA
10	UE2014001 запросить цену →		1BAG, 215X350H (DOCUMENTS)
12	UL6955001 запросить цену →	1DUST	COVER
