Brother HL-720 — каталог запчастей со схемами

Содержание

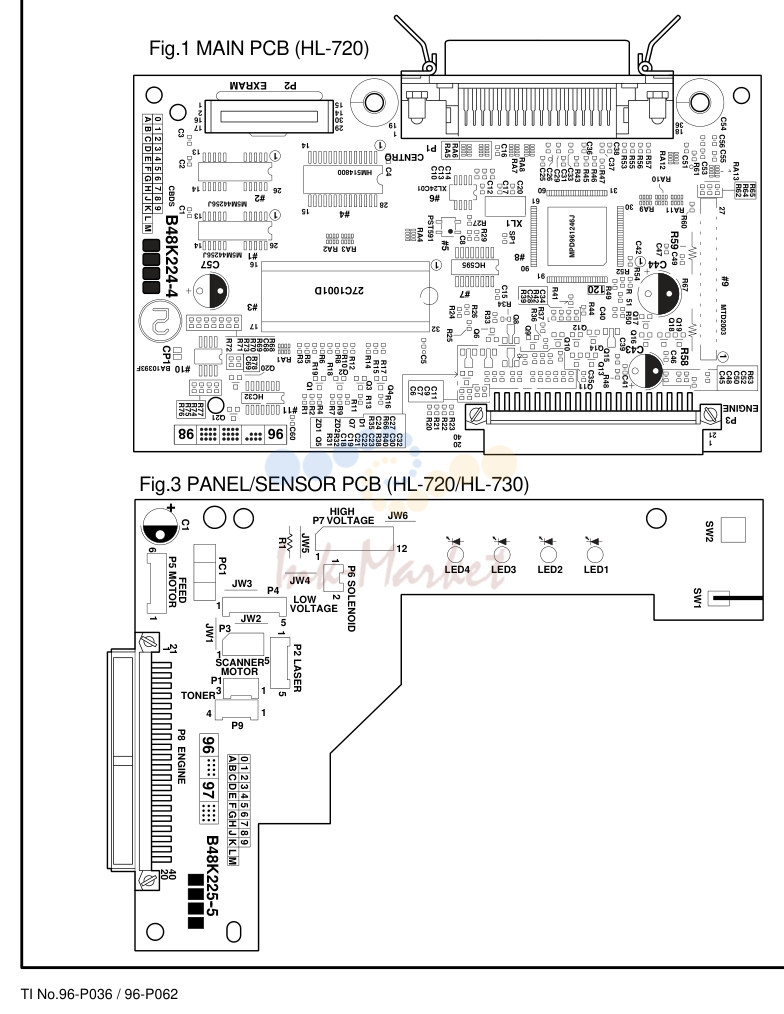

1. MAIN PCB (HL-720) Fig.2 MAIN PCB (HL-730)

1. MAIN PCB (HL-720) Fig.2 MAIN PCB (HL-730)

№	Артикул	Альт. артикул	Описание
1-11	UL6997001 запросить цену →	1DRIVE	UNIT (SP)
1	087411615 запросить цену →		2TAPTITE, CUP B M4X16
2	UL6573000 запросить цену →	1PAPER	PICK-UP SOLENOID LEVER
3	UL6574000 запросить цену →	1CLUTCH	RELEASE LEVER
4	UL6575001 запросить цену →	1SOLENOID	LEVER RETURN SPRING
5	UL6576001 запросить цену →	1PAPER	PICK-UP SOLENOID ASSY
6	087322015 запросить цену →		1TAPTITE, CUP S M3X20
7	UL6577001 запросить цену →	2CLUTCH	GEAR SPRING
8	UL6579001 запросить цену →	1CLUTCH	HOLDER SPRING
9	UL6578001 запросить цену →	1MAIN	MOTOR ASSY
10	087320616 запросить цену →		2TAPTITE, CUP S M3X6
11	B48K230-3 запросить цену →	UK3125001	1DRUM GROUND PCB ASSY
12	087412016 запросить цену →		3TAPTITE, CUP B M4X20
13	085411215 запросить цену →		1TAPTITE, BIND B M4X12
1-2	UL6875001 запросить цену →	1SCANNER	UNIT (SP)
1	UL6614001 запросить цену →		1S SHEET
2	UL6615001 запросить цену →		1S SHEET
3	B48K231-5 запросить цену →	UK3073001	1TONER SENSOR PCB ASSY
4	087310815 запросить цену →		1TAPTITE, CUP B M3X8
5	085411215 запросить цену →		3TAPTITE, BIND B M4X12
6	UL6611001 запросить цену →		1S SEAL SPONGE
7	UL6740001 запросить цену →	1LASER	CAUTION LABEL, EUR
7	UL7931001 запросить цену →	1LASER	CAUTION LABEL, LEGEND
8	UL6741001 запросить цену →	1CAUTION	LABEL, TONER
1	UL6876001 запросить цену →		1MP TRAY ASSY (SP), GRAY1227
1-10	UL6877001 запросить цену →	1FIXING	UNIT, 120V (SP)
1-10	UL6878001 запросить цену →	1FIXING	UNIT, 240V (SP)
1-10	UU7442001 запросить цену →	1FIXING	UNIT, 240V PFA (SP)
1-10	UL7934001 запросить цену →	1FIXING	UNIT, 240V LEGEND (SP)
1	UL6879001 запросить цену →		1FU LAMP, 120V (SP)
1	UL6880001 запросить цену →		1FU LAMP, 240V (SP)
2	UL6616001 запросить цену →	1CLEANER	ASSY
3	UL6688001 запросить цену →	1CAUTION	LABEL
3	UL7928001 запросить цену →	1CAUTION	LABEL, LEGEND
4	085411215 запросить цену →		1TAPTITE, BIND B M4X12
5	UL0984001 запросить цену →	1HEAT	ROLLER ASSY (SP)
5	UL8495001 запросить цену →	1HEAT	ROLLER ASSY, PFA (SP)
6	UL6673001 запросить цену →		1H/R BEARING
7	UL6677000 запросить цену →	1ELECTRODE	PLATE
8	UL6667001 запросить цену →	1THERMISTOR	ASSY
9	UL6681001 запросить цену →	4EJECT	PINCH ROLLER ASSY
10	UL6682001 запросить цену →	4PINCH	SPRING
1	087310815 запросить цену →		6TAPTITE, CUP B M3X8
2	UL6714001 запросить цену →		1SW KEY, GRAY1227
3	UL6715001 запросить цену →	1PANEL	LIGT GUIDE
4	UL6716001 запросить цену →	1DUCT	LID
5	UL6936001 запросить цену →		1 PAPER EJECT ACTUATOR ASSY, BLACK
6	UL6935001 запросить цену →		1 REGIST SENSOR ACTUATOR ASSY, BLACK
7	UL6719000 запросить цену →	1INTERLOCK	LEVER
8	UL6720001 запросить цену →		1SPRING, COMPRESSION
9	UL6721000 запросить цену →	1LOCK	LEVER
10	UL6722001 запросить цену →		1SPRING, COMPRESSION
11	UL6723001 запросить цену →		1PR LOCK SPRING
12	UL6729000 запросить цену →		1TOP COVER LINK
13	UL6930001 запросить цену →		1SPRING, TORSION
14	UL6931001 запросить цену →		1SPRING, TORSION EX
15	B48K228-2 запросить цену →	UL6887001	1EL PCB UNIT
16	UL6853001 запросить цену →	1DENSITY	DIAL, GRAY1252
17	UL6725000 запросить цену →	1INSULATION	SHEET
18	UL6728000 запросить цену →	1BASE	PLATE
19	UL5600001 запросить цену →	2RUBBER	FOOT
20	UL6864001 запросить цену →		1PCB SUPPORT
21	UL6934001 запросить цену →		1FAN MOTOR ASSY
22	UL6973000 запросить цену →	1DRUM	GROUND SPRING
23	UL6731001 запросить цену →		1I/F SHIELD ASSY
24	085411215 запросить цену →		4TAPTITE, BIND B M4X12
25	085411215 запросить цену →		1TAPTITE, BIND B M4X12
26	085411215 запросить цену →		1TAPTITE, BIND B M4X12
27	085411215 запросить цену →		1TAPTITE, BIND B M4X12
28	087320616 запросить цену →		4TAPTITE, CUP S M3X6
29	002400616 запросить цену →		3SCREW, PAN M4X6
30	087320616 запросить цену →		2TAPTITE, CUP S M3X6
31	UL6915001 запросить цену →		1 SCREW, PAN (WASHER) M4X6
32	025040235 запросить цену →		1WASHER, PLAIN M
33	UL6703001 запросить цену →		1TOP COVER, GRAY1227
34-34	UL6735001 запросить цену →	1PAPER	EJECT TRAY ASSY, GRAY1227
34	UL6736001 запросить цену →	1PAPER	EJECT TRAY EXTENSION
35	UL6581001 запросить цену →	1MODEL	PLATE, HL-720 USA/CAN
35	UL6944001 запросить цену →	1MODEL	PLATE, HL-720 EUR
35	UL7935001 запросить цену →	1MODEL	PLATE, HL-720 LEGEND
35	UL6737001 запросить цену →	1MODEL	PLATE, HL-730 USA/CAN
35	UL7530001 запросить цену →	1MODEL	PLATE, HL-730DX USA/CAN
35	UL6945001 запросить цену →	1MODEL	PLATE, HL-730 EUR
35	UL7549001 запросить цену →	1MODEL	PLATE, HL-730 LEGEND
35	UL7763001 запросить цену →		1 MODEL PLATE, HL-730 KOR OEM SSANG YONG
35	UL7814001 запросить цену →	1MODEL	PLATE, HL-730+ USA/CAN
35	UL7818001 запросить цену →	1MODEL	PLATE, HL-730DX+ USA/CAN
35	UL7815001 запросить цену →	1MODEL	PLATE, HL-730+ EUR
36	UL6580001 запросить цену →	1MYLAR	LABEL, USA HL-720
36	UL6953001 запросить цену →	1MYLAR	LABEL, CAN HL-720
36	UL6743001 запросить цену →	1MYLAR	LABEL, USA HL-730
36	UL7531001 запросить цену →	1MYLAR	LABEL, USA HL-730DX
36	UL6954001 запросить цену →	1MYLAR	LABEL, CAN HL-730/730DX
36	UL7819001 запросить цену →	1MYLAR	LABEL, USA HL-730+
36	UL7821001 запросить цену →	1MYLAR	LABEL, USA HL-730DX+
36	UL7820001 запросить цену →	1MYLAR	LABEL, CAN HL-730+/730DX+
37	UL5738001 запросить цену →	1PAPER	SET LABEL, USA/CAN
38	UH0905001 запросить цену →	1PATENT	LABEL, USA/CSA HL-730/730DX
39	UL6724000 запросить цену →	1MAIN	SHIELD
40	UL7940001 запросить цену →	1GUIDE	FILM
1-1	B48K224-410 запросить цену →	UK3593001	1MAIN PCB ASSY W (SP), HL-720
1-1	B48K224-420 запросить цену →	UK3730001	1MAIN PCB ASSY W (SP), LEGEND HL-720
1-1	B48K233-410A запросить цену →	UK3594001	1MAIN PCB ASSY P (SP), HL-730/730DX
1-1	B48K233-411A запросить цену →	UK3597001	1MAIN PCB ASSY P (SP), HEB HL-730
1-1	B48K233-420 запросить цену →	UK3703001	1MAIN PCB ASSY 1M (SP), HL-730+/730DX+
1-1	B48K233-421A запросить цену →	UK3704001	1MAIN PCB ASSY 1M (SP) HEB, HL-730+
1			#1 UK3671001 1MASK ROM:KM23C4100C HL-730/730+
1			#1 UK3551001 1PROM:HL730HEB ASSY, HL-730/730+
1	B48K225-500C запросить цену →	UK3189001	1PANEL/SENSOR PCB ASSY (SP)
1			REV.A UK3190001 1 PS PCB ASSY, 115V (SP)
1			REV.A UK3191001 1 PS PCB ASSY, 230V (SP)
2	UK3061001 запросить цену →		1 LV HARNESS ASSY
3	UK3062001 запросить цену →		1 HEATER HARNESS ASSY
4	J02101051 запросить цену →		1 BINDER 2.3X79
1	UK3192001 запросить цену →		1 HIGH-VOLTAGE PS PCB ASSY (SP)
2	UK3059000 запросить цену →		1 HV FLAT CABLE
1	UE2093001 запросить цену →		1CARTON, EUR HL-720
1	UE2085001 запросить цену →		1CARTON, EUR HL-730
1	UE2216001 запросить цену →		1CARTON, LEGEND HL-720
1	UE2171001 запросить цену →		1CARTON, LEGEND HL-730 (LJ6P)
1	UE2121001 запросить цену →	1CARTON	ASSY, USA/CAN HL-720 (WITH 2, LABEL)
1	UE2122001 запросить цену →	1CARTON	ASSY, USA/CAN HL-730 (WITH 2, LABEL)
1	UE2123001 запросить цену →	1CARTON	ASSY, USA/CAN HL-730DX ( WITH 2, LABEL)
1	UE2151001 запросить цену →		1CARTON, GULF HL-730
1	UE2186001 запросить цену →		1CARTON, KOR OEM SSANG YONG
1	UE2204001 запросить цену →		1CARTON, NO BRAND +
1	UE2200001 запросить цену →		1CARTON, EUR HL-730+
1	UE2199001 запросить цену →		1CARTON, USA/CAN HL-730+
1	UE2202001 запросить цену →		1CARTON, USA/CAN HL-730DX+
1	UE2201001 запросить цену →		1CARTON, GULF HL-730+
1	UE2203001 запросить цену →		1CARTON, LEGEND HL-730+
1	UE2205001 запросить цену →		1CARTON, KOR OEM SSANG YONG+
2	UE2124001 запросить цену →		1CARTON, USA/CAN
3	UE2086000 запросить цену →	1STYROFORM	PAD ASSY
4	UE2107000 запросить цену →		1CARTON, SF ASSY
5	UE2126001 запросить цену →		1BAG, 700X800H (BODY)
6	UE2108001 запросить цену →		1SHEET, 200X300 (BODY)
7	UH3373001 запросить цену →		1NO RETURN FORM, US
7	UH3295001 запросить цену →	1RETURN	FORM CANADA
1	UK3181001 запросить цену →		1PR DRIVER DISK ASSY 1, WINDOWS HL-720
1	UK3726001 запросить цену →		1PR DRIVER DISK ASSY 1, WINDOWS LEGEND HL-720
1	UK3155001 запросить цену →		1PR DRIVER DISK ASSY 1, WINDOWS HL-730/730DX
1	UK3243001 запросить цену →		1PR DRIVER DISK ASSY 1, WINDOWS LEGEND HL-730
1	UK3566001 запросить цену →		1PR DRIVER DISK ASSY 1, WINDOWS ISR HL-730
1	UK3571001 запросить цену →		1PR DRIVER DISK ASSY 1, WINDOWS KOR HL-730
1	UK3636001 запросить цену →		1 PR DRIVER DISK ASSY 1, WINDOWS KOR OEM SSANG YONG
1	UK3672001 запросить цену →		1PR DRIVER DISK ASSY 1, WINDOWS HL-730+/730DX+
1	UK3688001 запросить цену →		1PR DRIVER DISK ASSY 1, WINDOWS ISR HL-730+
2	UK3183001 запросить цену →		1PR DRIVER DISK ASSY 2, FONT&DOS HL-720
2	UK3728001 запросить цену →		1PR DRIVER DISK ASSY 2, FONT&DOS LEGEND HL-720
2	UK3157001 запросить цену →		1PR DRIVER DISK ASSY 2, FONT&DOS HL-730/730DX
2	UK3245001 запросить цену →		1PR DRIVER DISK ASSY 2, FONT&DOS LEGEND HL-730
2	UK3568001 запросить цену →		1PR DRIVER DISK ASSY 2, FONT&DOS ISR HL-730
2	UK3573001 запросить цену →		1PR DRIVER DISK ASSY 2, FONT&DOS KOR HL-730
2	UK3638001 запросить цену →		1 PR DRIVER DISK ASSY 2, FONT&DOS KOR OEM SSANG YONG
2	UK3674001 запросить цену →		1PR DRIVER DISK ASSY 2, FONT&DOS HL-730+/730DX+
2	UK3690001 запросить цену →		1PR DRIVER DISK ASSY 2, FONT&DOS ISR HL-730+
3	UK3159001 запросить цену →		1PR DRIVER DISK ASSY 3, PCL5 USA/CAN HL-730/730DX
4	UK3676001 запросить цену →		1PR DRIVER DISK ASSY 3, INTERNET HL-730+/730DX+
4	UK3714001 запросить цену →		1PR DRIVER DISK ASSY 5, NT4.0 CANADA
5	UK3686001 запросить цену →		1 PR DRIVER DISK ASSY 4, PCL5E USA/CAN HL-730+/730DX+
5	UK3732001 запросить цену →		1PR DRIVER DISK ASSY 6, ARABIC
6-6	UE2188001 запросить цену →	1TRAY	EXTENSION BAG ASSY
6	UL7158001 запросить цену →		1TE TUBE
7	UL6857001 запросить цену →		1USER'S MANUAL, USA HL-720/730/730DX
7	UL7510001 запросить цену →		1USER'S MANUAL, FRA HL-720/730
7	UL6862001 запросить цену →		1USER'S MANUAL, GER HL-720/730
7	UL7511001 запросить цену →		1USER'S MANUAL, NOR HL-720/730
7	UL7512001 запросить цену →		1USER'S MANUAL, NLD HL-720/730
7	UL6951001 запросить цену →		1USER'S MANUAL, ITA HL-720/730
7	UL7513001 запросить цену →		1USER'S MANUAL, SWE HL-720/730
7	UL7495001 запросить цену →		1USER'S MANUAL, DEN HL-720/730
7	UL7055001 запросить цену →		1USER'S MANUAL, KOR HL-720/730
7	UL7765001 запросить цену →		1USER'S MANUAL, KOR OEM SSANG YONG
8	UL6858001 запросить цену →		1SET GUIDE, USA HL-720/730/730DX
8	UL7514001 запросить цену →		1SET GUIDE, FRA HL-720/730
8	UL6863001 запросить цену →		1SET GUIDE, GER HL-720/730
8	UL7515001 запросить цену →		1SET GUIDE, NOR HL-720/730
8	UL7516001 запросить цену →		1SET GUIDE, NLD HL-720/730
8	UL6952001 запросить цену →		1SET GUIDE, ITA HL-720/730
8	UL7517001 запросить цену →		1SET GUIDE, SWE HL-720/730
8	UL7496001 запросить цену →		1SET GUIDE, DEN HL-720/730
8	UL7056001 запросить цену →		1SET GUIDE, KOR HL-720/730
8	UL7775001 запросить цену →		1SET GUIDE, KOR OEM SSANG YONG
9	UL6859001 запросить цену →	1WARRANTY	CARD, USA
9	UH2693001 запросить цену →	1WARRANTY	CARD, CAN
9	UL7484001 запросить цену →	1WARRANTY	CARD 2, CAN HL-730DX
9	UL7581001 запросить цену →	1WARRANTY	CARD, FRA2
9	237703001 запросить цену →	1WARRANTY	CARD, DUTCH
10	UL7426001 запросить цену →		1SC INSERTION SHEET, USA
11	UL6868001 запросить цену →	1ACCESSORY	ORDER F, USA HL-720
11	UL6860001 запросить цену →	1ACCESSORY	ORDER F, USA HL-730/730DX
11	UL7865001 запросить цену →	1ACCESSORY	ORDER F, USA HL-730+
11	UH3294001 запросить цену →	1ACCESSORY	ORDER F, CANADA
13	UL7538001 запросить цену →	1PCL5E	INSERTION, USA/CAN HL-730/730DX
14	UE2014001 запросить цену →		1BAG, 215X350H
16	UL6955001 запросить цену →	1DUST	COVER
