Brother HL-7050 — каталог запчастей со схемами

Содержание

1. FRAME
2. FRAME
3. DRIVE
4. LASER UNIT
5. PAPER FEED
6. MODEL HL-7050/7050N 84T-U07/08-650
7. FIXING UNIT
8. COVERS / LABELS
9. SWITCH PANEL
10. ENGINE PCB
11. LOW-VOLTAGE POWER SUPPLY PCB
12. PACKING MATERIALS

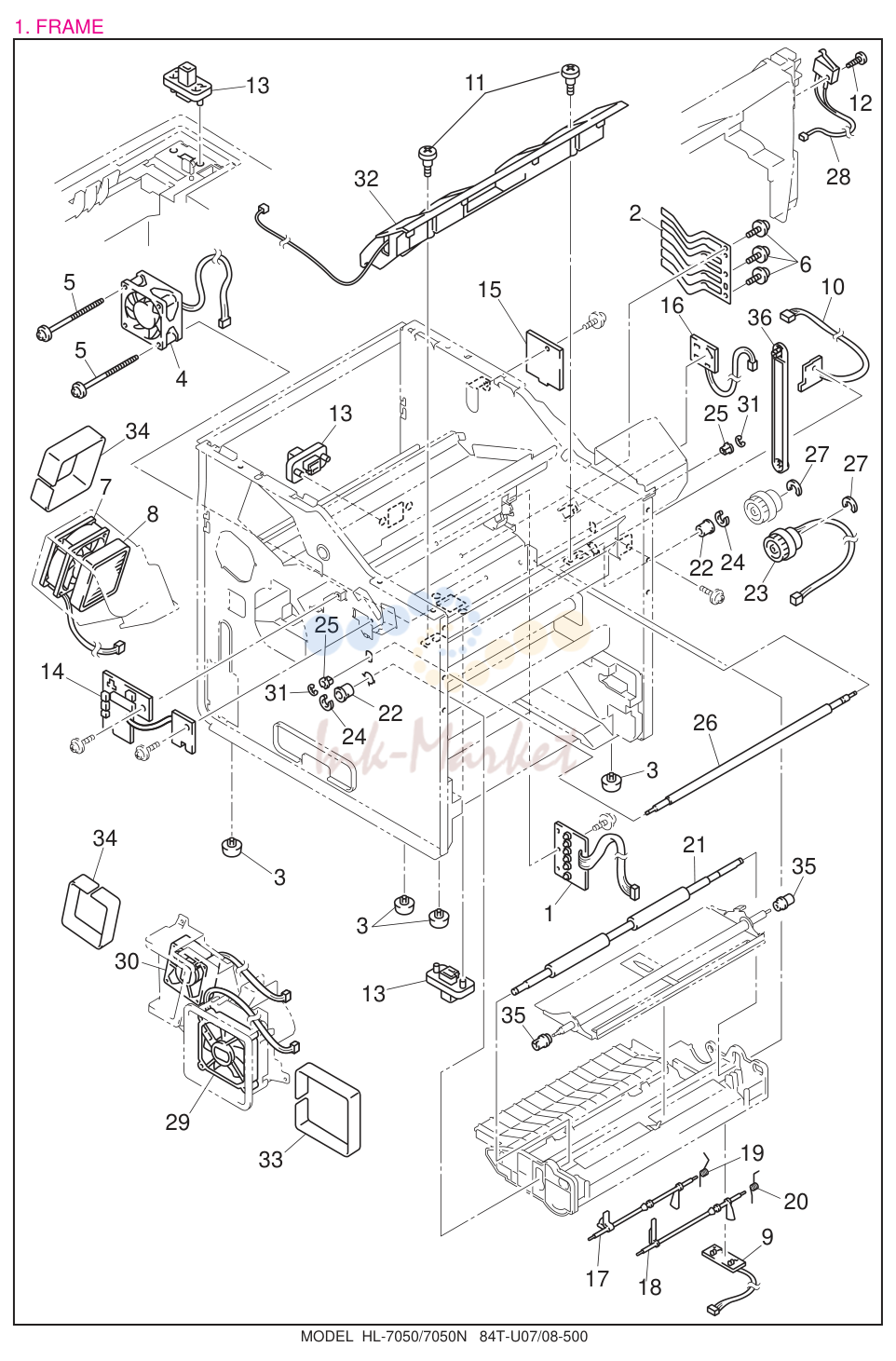

1. FRAME

№	Артикул	Описание
1	LJ9044001 запросить цену →	1 SIZE SW PCB ASSY
2	LJ1568001 запросить цену →	1 SIZE SW SPRING
3	UH2208001 запросить цену →	4 RUBBER FOOT
4	LJ0259001 запросить цену →	1 FAN MOTOR
5	LJ0670001 запросить цену →	2 TAPTITE, PAN B M3X35
6	LJ0822001 запросить цену →	3 TAPTITE, CUP S M3X4
7	LJ1135001 запросить цену →	1 DC FAN AUB0624
8	LJ1136001 запросить цену →	1 FILTER TAK-CR
9	LJ9036001 запросить цену →	1 REGIST SENSOR PCB ASSY
10	LJ9040001 запросить цену →	1 RELEASE MOTOR SENSOR PCB ASSY
11	UF9823001 запросить цену →	2 SHOULDER SCREW
12	LJ0941001 запросить цену →	1 SCREW, BIND P TITE 2.3X16
13	LJ8455001 запросить цену →	3 CONNECTOR:52968-0611
14	LJ9046001 запросить цену →	1 LEFT SIDE PCB ASSY
15	LJ9049001 запросить цену →	1 REAR RELAY PCB ASSY
16	LJ9051001 запросить цену →	1 TONER LED PCB ASSY
17	LJ1159001 запросить цену →	1 TIP ACTUATOR
18	LJ1160001 запросить цену →	1 REGIST ACTUATOR
19	LJ1161001 запросить цену →	1 COIL SPRING TIP
20	LJ1162001 запросить цену →	1 COIL SPRING REGIST
21	LJ1166001 запросить цену →	1 REGIST ROLLER
22	UD4152001 запросить цену →	2 BEARING A
23	LJ1244001 запросить цену →	1 ELECTROMAGNETIC DEVELOP CLUTCH
24	LJ1168001 запросить цену →	2 COLLAR
25	LJ1169001 запросить цену →	2 BEARING AM
26	LJ1170001 запросить цену →	1 PINCH ROLLER
27	LJ1175001 запросить цену →	2 COLLAR
28	LJ1210001 запросить цену →	1 INTERLOCK SW ASSY
29	UL9033001 запросить цену →	1 FAN MOTOR
30	LJ1651001 ✓ в наличии	1 FAN MOTOR 60-3P
31	LJ1209001 запросить цену →	2 COLLAR
32	LJ1204001 запросить цену →	1 FRONT GUIDE ASSY
33	LJ1214001 запросить цену →	1 MAIN FAN FOAM
34	LJ1215001 запросить цену →	2 SUB FAN FOAM
35	LJ0183001 запросить цену →	2 CHUTE BEARING add
36	LJ1225001 запросить цену →	1 DRIVE RELEASE LINK ADD

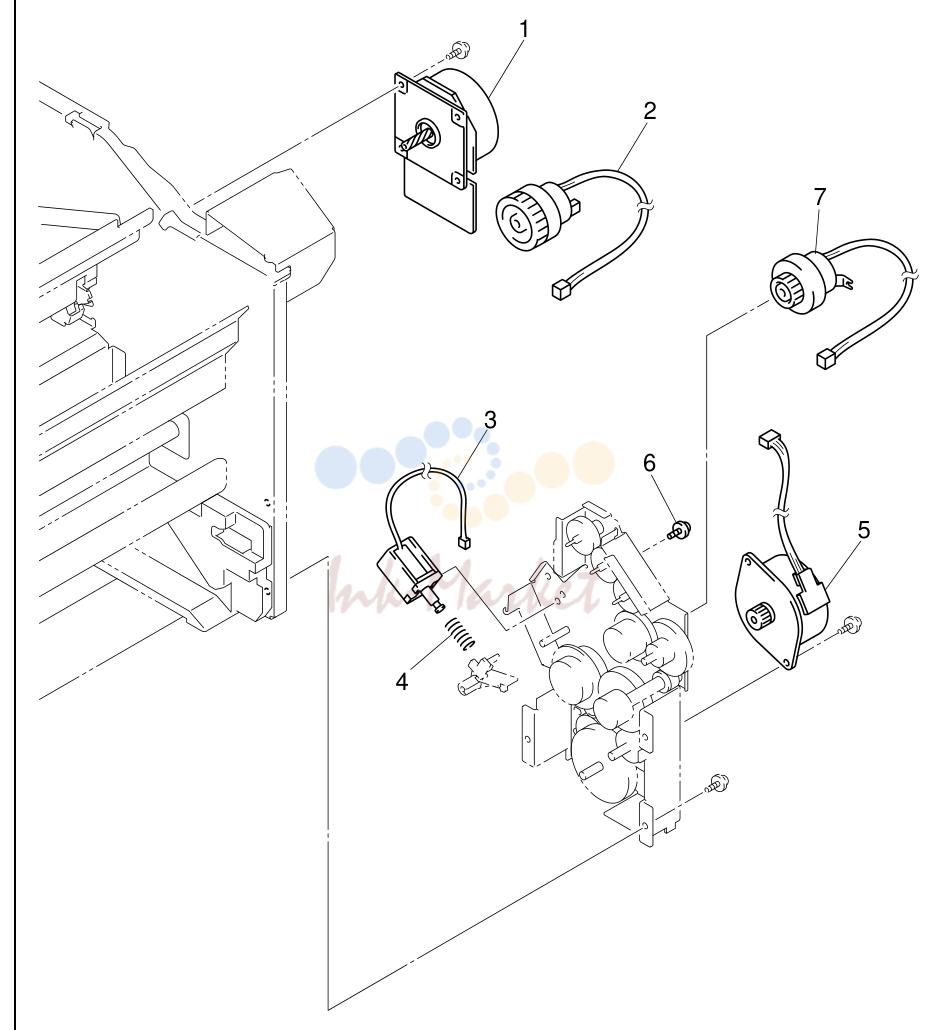

2. FRAME

№	Артикул	Описание
1	LM6754001 запросить цену →	1 MAIN MOTOR ASSY CHG
2	LJ1244001 запросить цену →	1 ELECTROMAGNETIC DEVELOP CLUTCH
3	LJ1554001 запросить цену →	1 SOLENOID ASSY
4	LJ0309001 запросить цену →	1 SOLENOID SPRING MP
5	LJ1278001 запросить цену →	1 FEEDING MOTOR ASSY
6	U11776001 запросить цену →	1 SCREW, FLANGED M3X3.5
7	LJ1280001 запросить цену →	1 ELECTROMAGNETIC FEED CLUTCH

3. DRIVE

№	Артикул	Описание
1	LJ1304001 ✓ в наличии	1 SCANNER UNIT (SP)
2	087321615 запросить цену →	4 TAPTITE, CUP S M3X16
3	LJ0908001 запросить цену →	1 LASER CAUTION LABEL B DEL

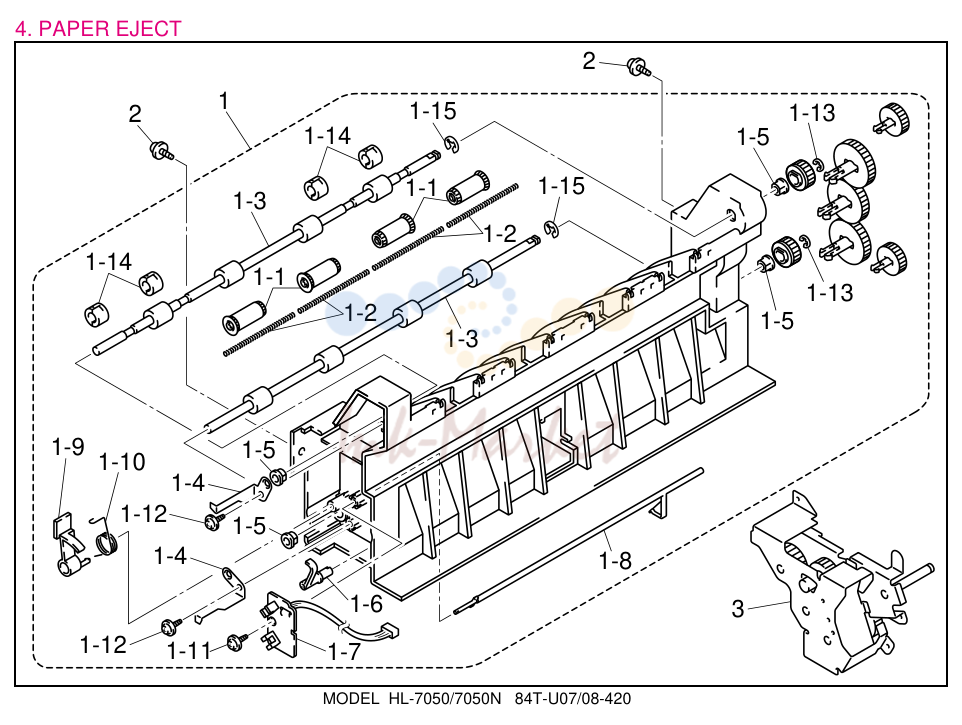

1	LJ1098001 запросить цену →	1 PAPER EJECT UNIT
1-1	UH3323001 запросить цену →	4 EJECT PINCH ROLLER ASSY
1-2	UH3948001 запросить цену →	4 PINCH SPRING
1-3	LJ0668001 запросить цену →	2 EJECT ROLLER ASSY
1-4	LJ0657001 запросить цену →	2 EJECT ROLLER GROUND PLATE
1-5	LJ0477001 запросить цену →	4 BEARING
1-6	LJ0718001 запросить цену →	1 REAR ACTUATOR
1-7	LJ9034001 запросить цену →	1 REAR SENSOR PCB ASSY
1-8	LJ0110001 запросить цену →	1 REAR ACTUATOR
1-9	LJ0111001 запросить цену →	1 REAR TRAY ACTUATOR
1-10	LJ0112001 запросить цену →	1 REAR TRAY ACTUATOR SPRING
1-11	087310815 запросить цену →	1 TAPTITE, CUP B M3X8
1-12	085310815 запросить цену →	2 TAPTITE, BIND B M3X8
1-13	048040346 запросить цену →	2 RETAINING RING, E4
1-14	LJ1562001 запросить цену →	4 CORRUGATED COLLAR
1-15	048030346 запросить цену →	2 RETAINING RING, E3
2	087320816 запросить цену →	2 TAPTITE, CUP S M3X8
3	LJ1103001 запросить цену →	1 EJECTION GEAR UNIT

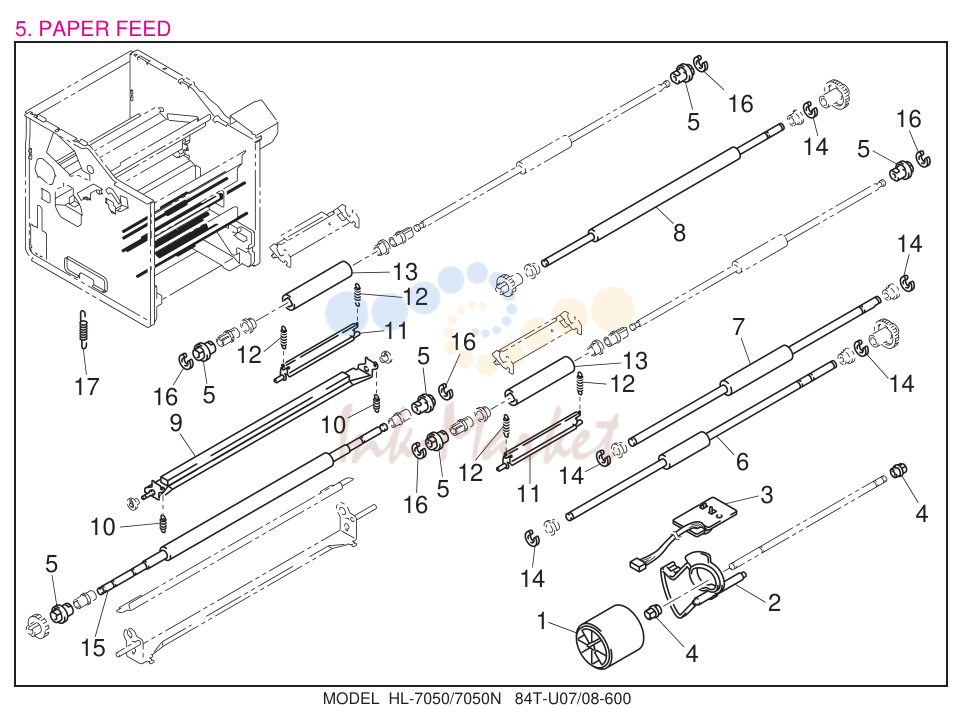

4. LASER UNIT

№	Артикул	Описание
1	LJ0270001 ✓ в наличии	1 PAPER FEED ROLLER ASSY 45 *1
2	LJ0273001 запросить цену →	1 PE SENSOR ACTUATOR
3	LJ9055001 запросить цену →	1 TRAY PE SENSOR PCB ASSY
4	LJ0279001 запросить цену →	2 BEARING
5	LJ0284001 запросить цену →	6 PAPER FEED ROLLER BEARING
6	LJ1290001 запросить цену →	1 PAPER FEED ROLLER TR
7	LJ1297001 запросить цену →	1 PAPER FEED ROLLER MP
8	LJ1300001 запросить цену →	1 PAPER FEED ROLLER A4
9	LJ1313001 запросить цену →	1 FOAM HOLDER A4 ASSY
10	LJ1322001 запросить цену →	2 HOLDER SPRING A4
11	LJ1324001 запросить цену →	2 FOAM HOLDER ASSY
12	LJ1330001 запросить цену →	4 HOLDER SPRING
13	LJ1293001 ✓ в наличии	2 PAPER FEED ROLLER
14	LJ1168001 запросить цену →	5 COLLAR
15	LJ1302001 запросить цену →	1 PINCH ROLLER A4
16	LJ1175001 запросить цену →	5 COLLAR
17	LJ1741001 запросить цену →	1 STOPPER SPRING
1	LJ0295001 запросить цену →	1 SEPARATION PLATE ASSY MP
2	LJ0298001 запросить цену →	1 SEPARATION PAD SPRING MP
3	LJ0299001 запросить цену →	1 PLATE ASSY MP
4	LJ0305001 запросить цену →	2 PLATE SPRING MP
5	LJ0307001 запросить цену →	1 SOLENOID ASSY MP
6	LJ0309001 запросить цену →	1 SOLENOID SPRING MP
7	LJ0311001 ✓ в наличии	1 PAPER FEED ROLLER ASSY MP
8	LJ1332001 запросить цену →	1 ROLLER COVER ASSY MP
8-1	LJ9057001 запросить цену →	1 MP PE SENSOR PCB ASSY
8-2	LJ0328001 запросить цену →	1 PE SENSOR ACTUATOR MP
8-3	LJ0329001 запросить цену →	1 PE SENSOR ACTUATOR 2 MP
9	LJ0330001 запросить цену →	1 TRAY ASSY MP
10	LJ0334001 запросить цену →	1 TRAY COVER ASSY MP
10-1	LJ0337001 запросить цену →	2 TRAY COVER ROCK SPRING
11	085310815 запросить цену →	5 TAPTITE, BIND B M3X8
12	085320816 запросить цену →	4 TAPTITE, BIND S M3X8
13	U11776001 запросить цену →	1 SCREW, FLANGED M3X3.5
14	LJ1741001 запросить цену →	1 STOPPER SPRING DEL
15	LJ0317001 запросить цену →	1 PLATE CAM MPR add
16	LJ0323001 запросить цену →	1 PLATE CAM L add

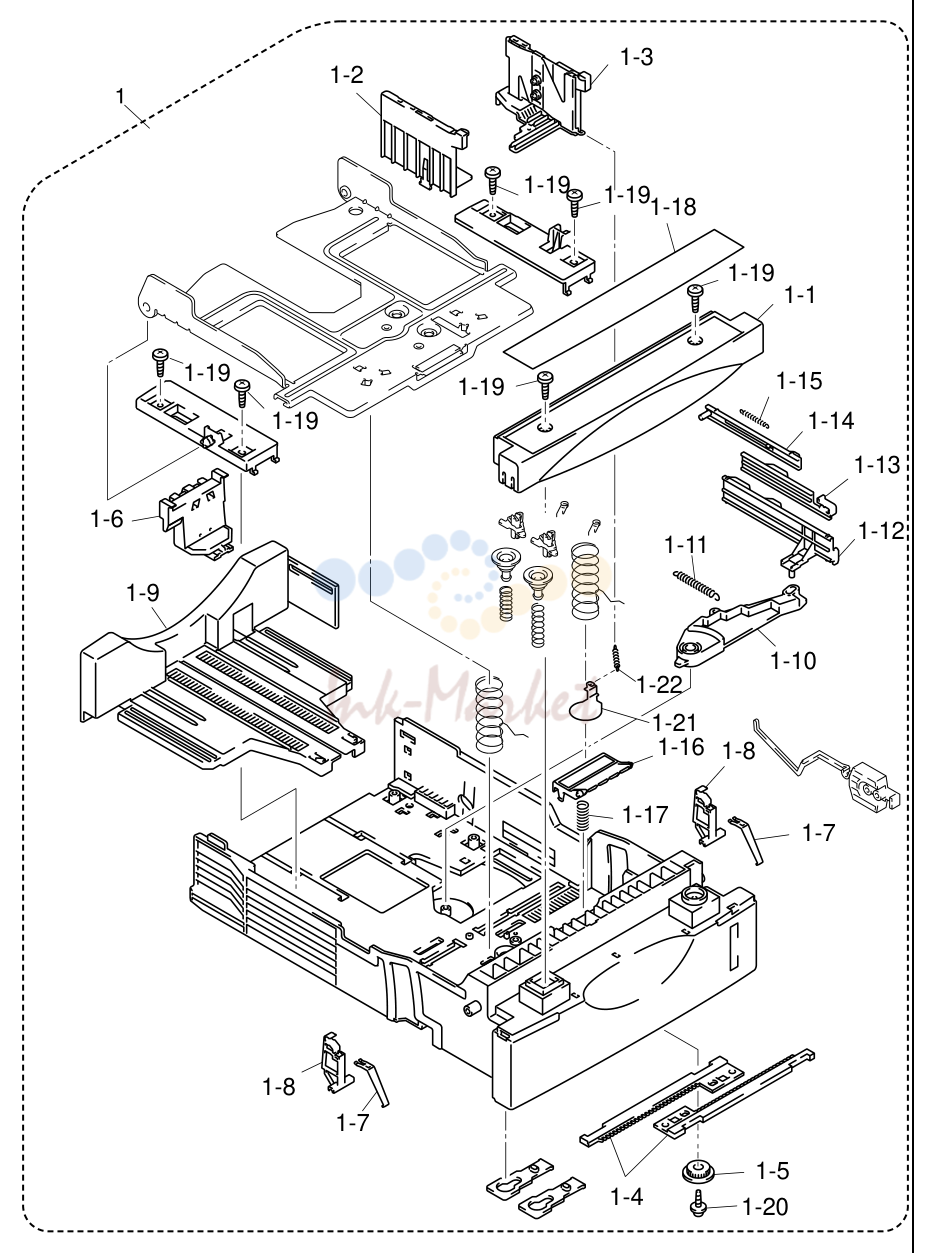

5. PAPER FEED

№	Артикул	Описание
1	LJ1299001 запросить цену →	1 PAPER TRAY UNIT (SP)
1-1	LJ0228001 запросить цену →	1 PAPER TRAY COVER
1-2	LJ0341001 запросить цену →	1 SIDE GUIDE L
1-3	LJ1335001 запросить цену →	1 SIDE GUIDE R ASSY *3
1-4	LJ0819001 запросить цену →	2 SIDE GUIDE RACK
1-5	UL9081001 запросить цену →	1 SIDE GUIDE GEAR
1-6	LJ1649001 запросить цену →	1 REAR GUIDE ASSY
1-7	LJ0347001 запросить цену →	2 SUPPORTER STOPPER SPRING
1-8	LJ0348001 запросить цену →	2 SUPPORTER STOPPER L
1-9	LJ0351001 запросить цену →	1 EX REAR TRAY
1-10	LJ1660001 запросить цену →	1 SIZE DETECTION LINK
1-11	LJ0358001 запросить цену →	1 SIZE DETECTION LINK SPRNG
1-12	LJ0359001 запросить цену →	1 SIZE DETECTION CAM *3
1-13	LJ0360001 запросить цену →	1 TRAY 1D DETECTION CAM
1-14	LJ0361001 запросить цену →	1 LTR/LGL DETECTION CAM
1-15	LJ0362001 запросить цену →	1 LTR/LGL DETECTION CAM SPRING
1-16	LJ0374001 ✓ в наличии	1 SEPARATION PAD ASSY 2 2 A component part of the
1-17	LJ0377001 запросить цену →	1 SEPARATION PAD SPRING PAPER FEEDING KIT.
1-18	LJ0809001 запросить цену →	1 PAPER TRAY LABEL *4 Refer to "18. PERIODICAL
1-19	085411015 запросить цену →	6 TAPTITE, BIND B M4X10 MAINTENCE PARTS".
1-20	UU0552001 запросить цену →	1 TAPTITE, CUP B 3X8
1-21	LJ1338001 запросить цену →	1 SGR GROUND PLATE
1-22	LJ1339001 запросить цену →	1 SGR EXTENSION SPRING *3 When either of the SIDE

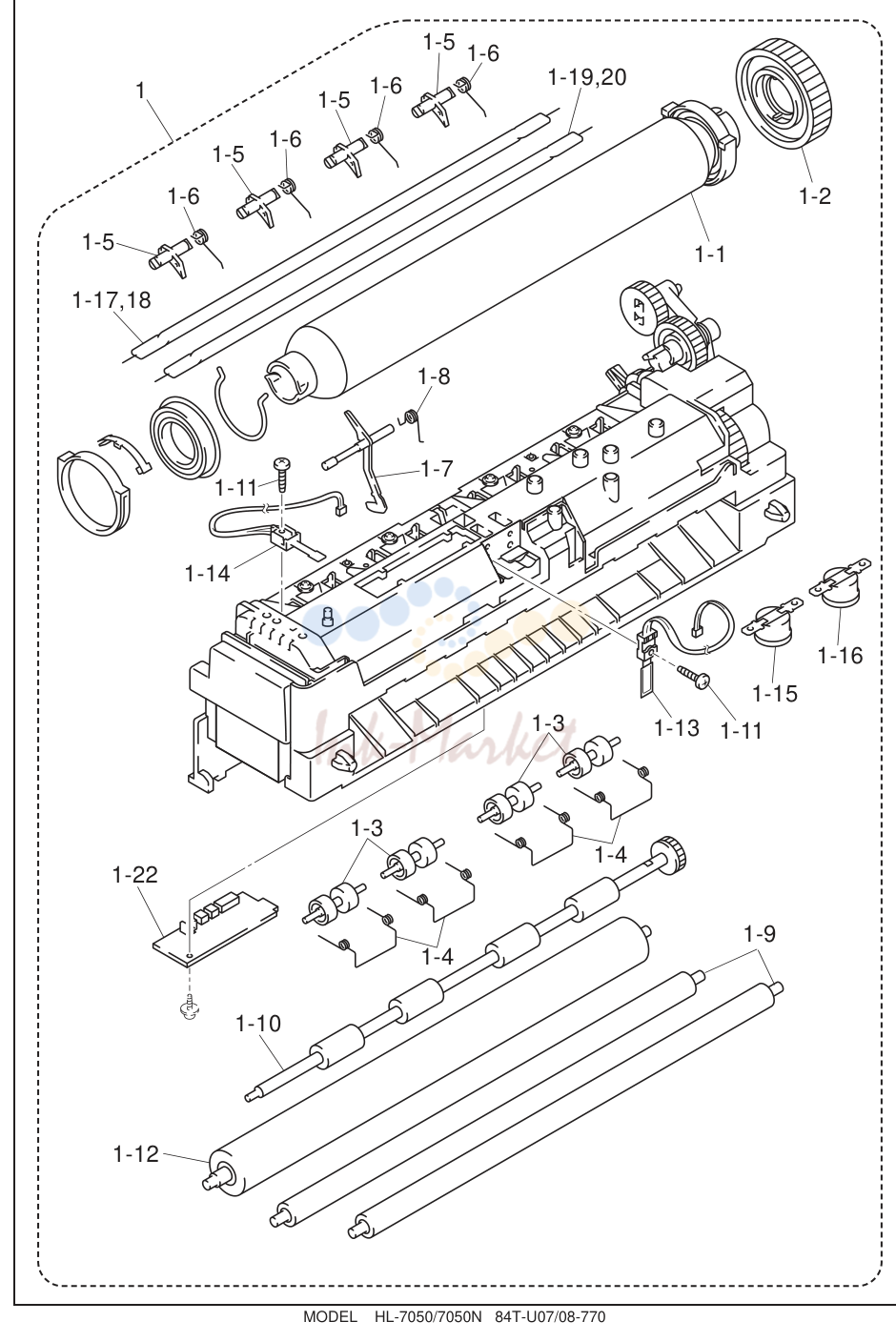

6. MODEL HL-7050/7050N 84T-U07/08-650

№	Артикул	Описание
1	LJ1470001 запросить цену →	1 FIXING UNIT, 115V (SP)
1	LJ1473001 запросить цену →	1 FIXING UNIT, 230V (SP)
1-1	LJ1778001 запросить цену →	1 HEAT ROLLER 34AM ASSY
1-2	LJ1350001 запросить цену →	1 H/R GEAR
1-3	LJ0772001 запросить цену →	4 EJECT PRESSURE ROLLER F
1-4	LJ0424001 запросить цену →	4 PRESSURE SPRING
1-5	LJ1686001 запросить цену →	4 SEPARATE PAWL AM
1-6	LJ1735001 запросить цену →	4 SEPARATE PAWL SPRING AM
1-7	LJ1356001 запросить цену →	1 FU ACTUATOR AM
1-8	LJ0430001 запросить цену →	1 FU ACTUATOR SPRING
1-9	LJ1712001 ✓ в наличии	2 CLEANER ROLLER ASSY AM CHG
1-10	LJ0109001 запросить цену →	1 EJECT ROLLER ASSY
1-11	087311415 запросить цену →	2 TAPTITE, CUP B M3X14
1-12	LJ1359001 запросить цену →	1 PRESSURE ROLLER
1-13	LJ1344001 запросить цену →	1 THERMISTOR ASSY AMC
1-14	LJ1345001 запросить цену →	1 THERMISTOR ASSY AMS
1-15	LJ1717001 запросить цену →	1 THERMOSTAT B
1-16	LJ1634001 запросить цену →	1 THERMOSTAT A
1-17	LJ1475001 запросить цену →	1 FIXING HEATER 115C ASSY (SP)
1-18	LJ1476001 запросить цену →	1 FIXING HEATER 115S ASSY (SP)
1-19	LJ1477001 запросить цену →	1 FIXING HEATER 230C ASSY (SP)
1-20	LJ1478001 запросить цену →	1 FIXING HEATER 230S ASSY (SP)
1-21	LJ1359001 запросить цену →	1 PRESSURE ROLLER 35 DEL
1-22	LJ9152001 запросить цену →	1 EJECT SENSOR PCB ASSY

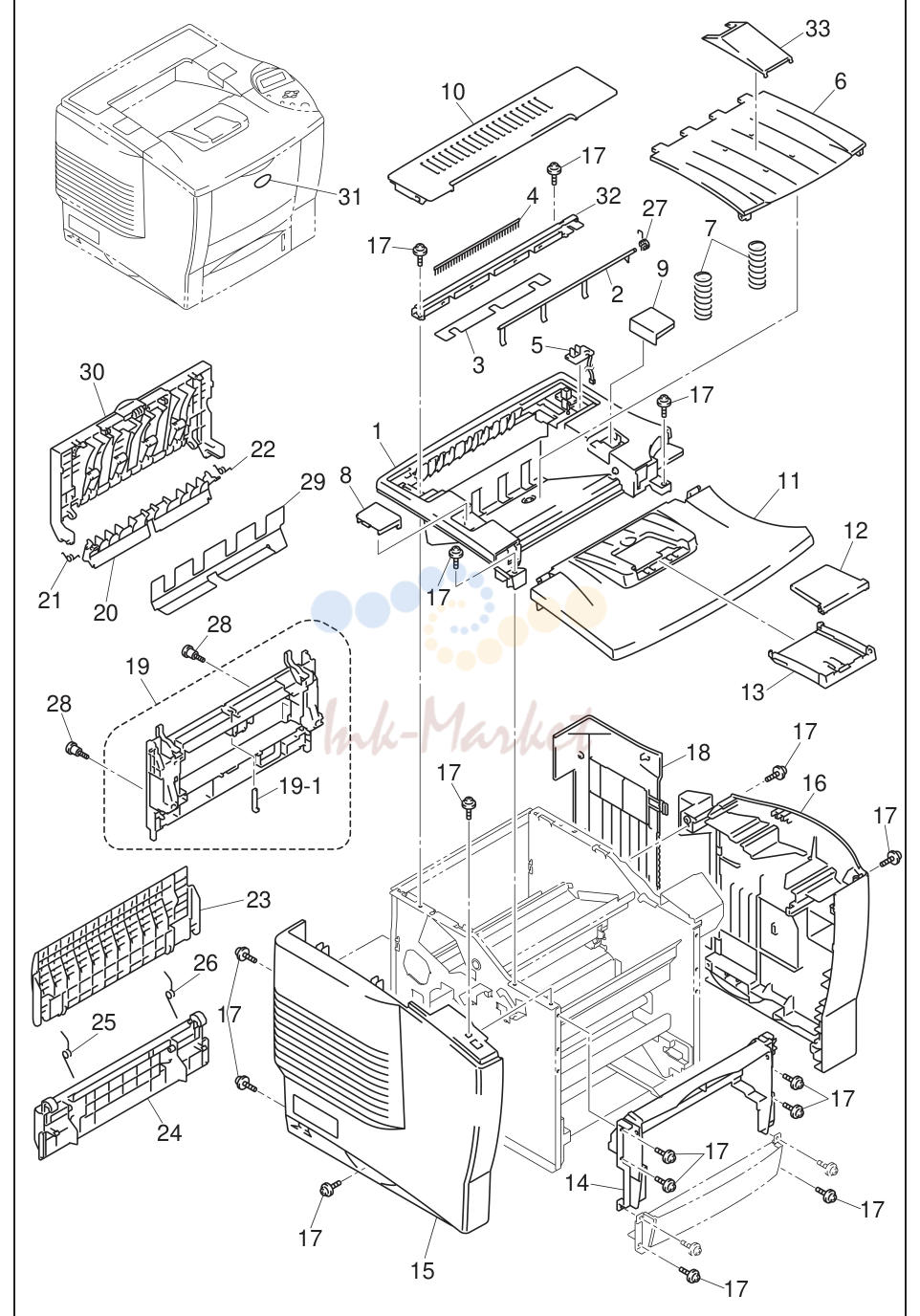

7. FIXING UNIT

№	Артикул	Описание
1	LJ0062001 запросить цену →	1 TOP COVER
2	LJ0063001 запросить цену →	1 PAPER ACTUATOR
3	LJ0830001 запросить цену →	1 ACTUATOR PLATE FILM
4	LJ0065001 запросить цену →	1 EJECT DISCHARGING BRUSH
5	LJ9029001 запросить цену →	1 FULL SENSOR PCB ASSY
6	LJ1793001 запросить цену →	1 SWING PAPER TRAY chng
7	LJ0067001 запросить цену →	2 SWING PAPER TRAY SPRING
8	LJ0068001 запросить цену →	1 MX CAP B
9	LJ0069001 запросить цену →	1 MX CAP C
10	LJ1707001 запросить цену →	1 MX CAP A2
11	LJ0071001 запросить цену →	1 OPEN COVER
12	UH1540002 запросить цену →	1 PAPER STOPPER
13	UH1541002 запросить цену →	1 PAPER STOPPER GUIDE
14	LJ0072001 запросить цену →	1 FRONT COVER
15	LJ1085001 запросить цену →	1 SIDE COVER L
16	LJ1086001 запросить цену →	1 SIDE COVER R
17	087320816 запросить цену →	16 TAPTITE, CUP S M3X8
18	LJ1087001 запросить цену →	1 SIDE COVER R
19	LJ1088001 запросить цену →	1 REAR COVER ASSY
19-1	LJ1819001 запросить цену →	1 REAR ACTUATOR 2P ADD
20	LJ0094001 запросить цену →	1 FLAP
21	LJ0095001 запросить цену →	1 FLAP SPRING L
22	LJ0096001 запросить цену →	1 FLAP SPRING R
23	LJ1654001 запросить цену →	1 FU PROTECTION COVER UPPER
24	LJ1655001 запросить цену →	1 FU PROTECTION COVER LOWER
25	LJ0806001 запросить цену →	1 FU PROTECTION COVER SPRING L
26	LJ0807001 запросить цену →	1 FU PROTECTION COVER SPRING R
27	LJ1782001 запросить цену →	1 ACTUATOR SPRING E *1 chng
28	LJ0097001 запросить цену →	2 SHOULDER SCREW
29	LJ0913001 запросить цену →	1 REAR FILM
30	LJ1709001 запросить цену →	1 REAR TRAY ASSY
31	LJ5030001 запросить цену →	1 BROTHER EMBLEM
32	LJ1779001 запросить цену →	1 ACTUATOR PLATE *1 chng
33	LJ1794001 запросить цену →	1 SWING PAPER TRAY ATTACHMENT *2 add

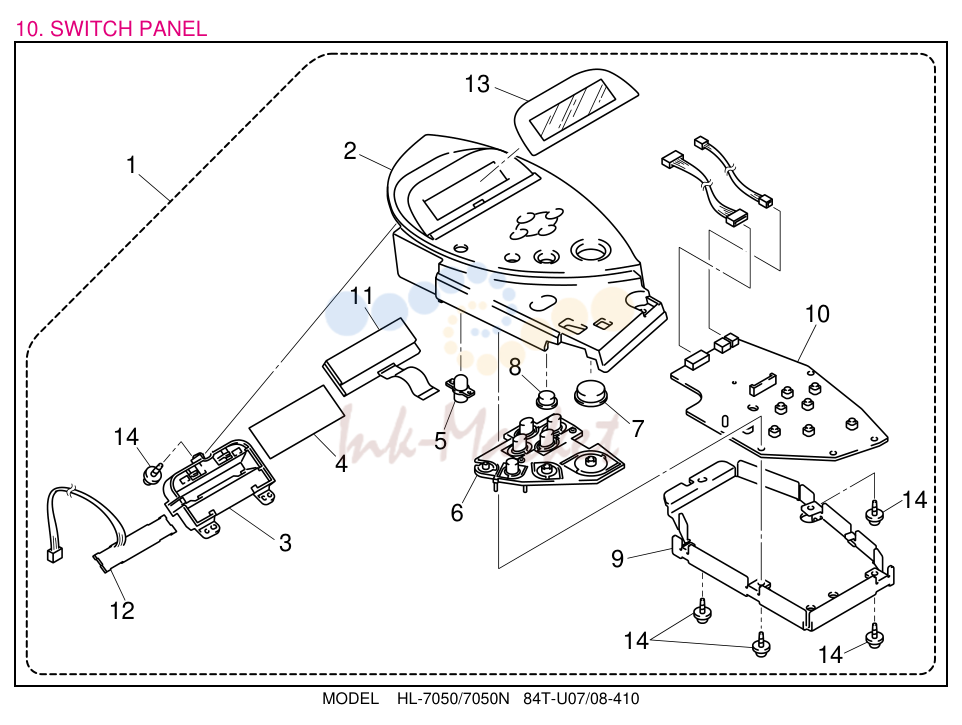

8. COVERS / LABELS

№	Артикул	Описание
1	LU0519001 запросить цену →	1 SW PANEL UNIT CHG
2	LJ1771001 запросить цену →	1 PRINTED PANEL COVER chg
3	LJ0100001 запросить цену →	1 LCD HOLDER
4	LJ0456001 запросить цену →	1 DIFFUSION FILM
5	LJ5296001 запросить цену →	1 PANEL LIGHT GUIDE
6	LJ5297001 запросить цену →	1 KEY
7	LJ5298001 запросить цену →	1 KEY TOP A
8	LJ5299001 запросить цену →	1 KEY TOP B
9	LJ0103001 запросить цену →	1 PANEL REAR COVER
10	LV0109001 запросить цену →	1 PANEL PCB ASSY CHG
11	LV0111001 запросить цену →	1 LCD:LMG162S5-TT CHG
12	LJ9033001 запросить цену →	1 BACK LIGHT PCB ASSY
13	LJ1592001 запросить цену →	1 CLEAR PANEL ASSY HL-7050
14	087310816 запросить цену →	5 TAPTITE, CUP B M3X8
1	LM9032001 ✓ в наличии	1 MAIN PCB ASSY, HL-7050 200K CHG

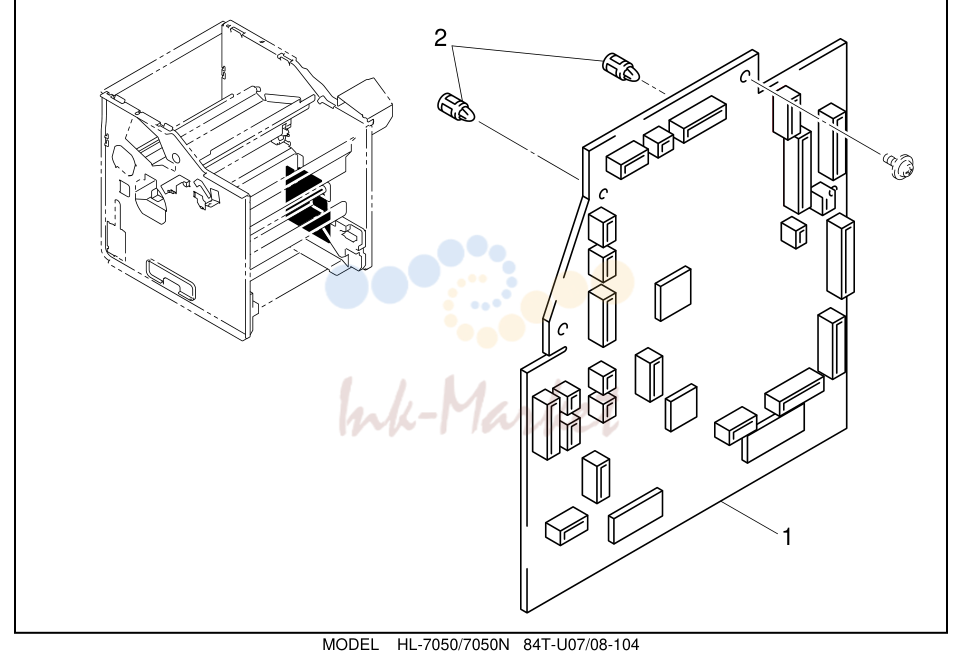

9. SWITCH PANEL

№	Артикул	Описание
1	LM9119001 ✓ в наличии	1 ENGINE PCB ASSY, HL-AM CHG
2	LJ0821001 запросить цену →	2 ENGINE PCB SUPPORT
1	LJ9018001 запросить цену →	1 HVPS PCB ASSY, AM
2	LJ0051001 запросить цену →	2 TRANSFER PLATE
3	087320616 запросить цену →	1 TAPTITE, CUP S M3X6
4	085411015 запросить цену →	2 TAPTITE, BIND B M4X10

10. ENGINE PCB

№	Артикул	Описание
1	LJ9132001 запросить цену →	1 LVPS PCB ASSY 7050, 115V(SP)
1	LJ9133001 ✓ в наличии	1 LVPS PCB ASSY 7050, 230V(SP)
1-1	LJ9019001 запросить цену →	1 LVPS PCB ASSY, 115V add
1-1	LJ9075001 запросить цену →	1 LVPS PCB ASSY, 230V add
1-2	LJ9020001 запросить цену →	1 INLET UNIT, 115V chg
1-2	LJ9076001 запросить цену →	1 INLET UNIT, 230V chg
2	0A5350606 запросить цену →	1 SCREW, PAN (S/P WASHER) M3.5X6 chg
3	087320616 запросить цену →	3 TAPTITE, CUP S M3X6 chg

11. LOW-VOLTAGE POWER SUPPLY PCB

№	Артикул	Описание
1	LJ1494001 запросить цену →	1 CD ASSY
2	LJ1467001 запросить цену →	1 SET UP GUIDE ENG
2	LJ1616001 запросить цену →	1 SET UP GUIDE FRE
2	LJ1465001 запросить цену →	1 SET UP GUIDE GER
2	LJ1620001 запросить цену →	1 SET UP GUIDE NOR
2	LJ1617001 запросить цену →	1 SET UP GUIDE NL
2	LJ1669001 запросить цену →	1 SET UP GUIDE DEN
2	LJ1619001 запросить цену →	1 SET UP GUIDE SPA
2	LJ1622001 запросить цену →	1 SET UP GUIDE POR
2	LJ1618001 запросить цену →	1 SET UP GUIDE ITA
2	LJ1621001 запросить цену →	1 SET UP GUIDE SWE
3	LJ1797001 запросить цену →	1 TRAY ATTACHMENT ASSY *1 chg
4	LJ1804001 запросить цену →	1 PAPER UPPER GUIDE UNIT (SP) add
5	LU0428001 запросить цену →	1 CD-ROM ASSY VISTA ADD
6	LU0354001 запросить цену →	1 SET UP GUIDE VISTA ENG ADD
6	LU0355001 запросить цену →	1 SET UP GUIDE VISTA GER ADD
6	LU0356001 запросить цену →	1 SET UP GUIDE VISTA FRE ADD
6	LU0357001 запросить цену →	1 SET UP GUIDE VISTA NL ADD
6	LU0358001 запросить цену →	1 SET UP GUIDE VISTA ITA ADD
6	LU0359001 запросить цену →	1 SET UP GUIDE VISTA SPA ADD
6	LU0360001 запросить цену →	1 SET UP GUIDE VISTA POR ADD
6	LU0361001 запросить цену →	1 SET UP GUIDE VISTA NOR ADD
6	LU0362001 запросить цену →	1 SET UP GUIDE VISTA SWE ADD
6	LU0363001 запросить цену →	1 SET UP GUIDE VISTA DEN ADD

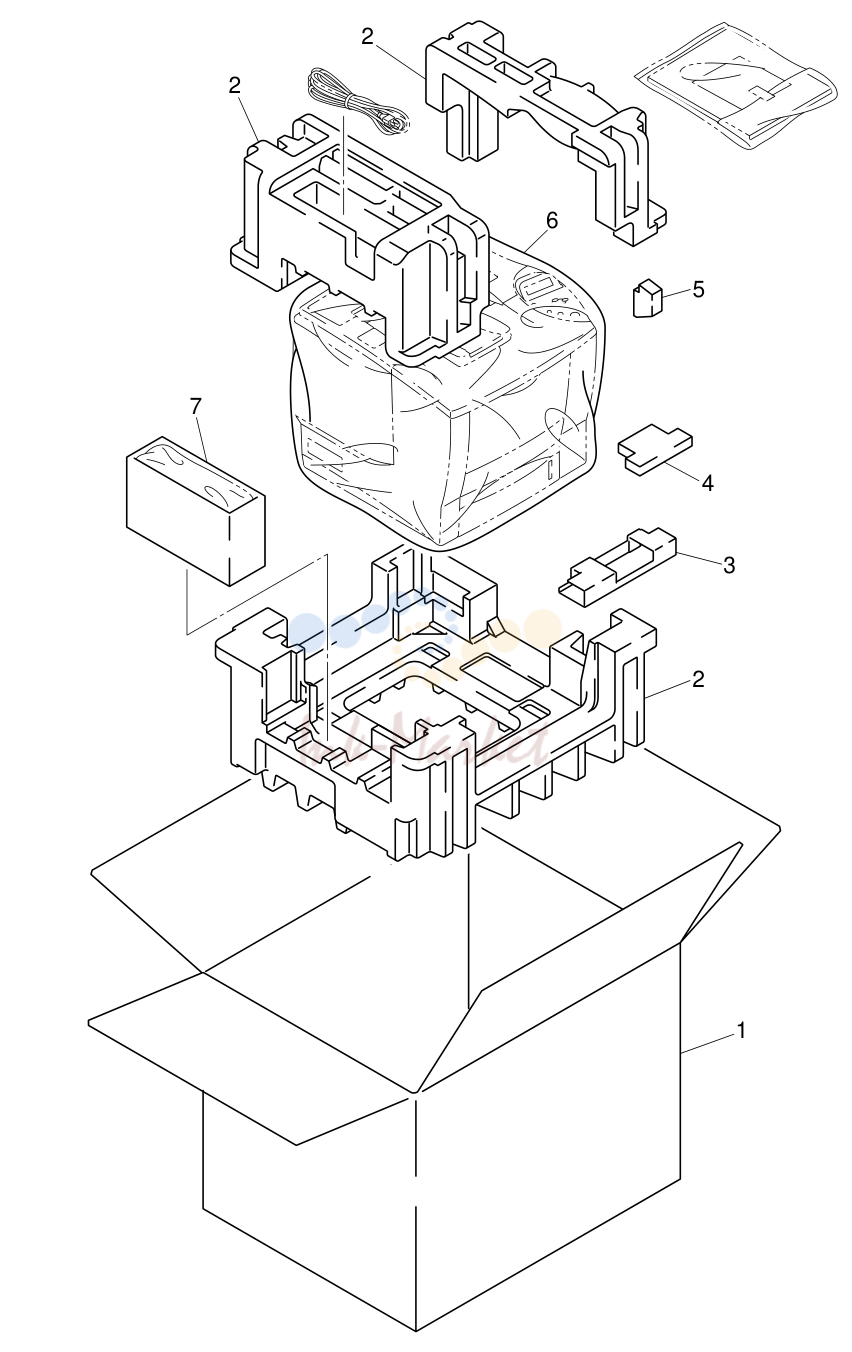

1	LJ1496001 запросить цену →	1 CARTON, HL-7050 US
1	LJ1718001 запросить цену →	1 CARTON, HL-7050N US
1	LJ1635001 запросить цену →	1 CARTON, HL-7050 EUR
1	LJ1719001 запросить цену →	1 CARTON, HL-7050N EUR
2	LJ1497001 запросить цену →	1 STYROFOAM ASSY
3	LJ1738001 запросить цену →	1 TRAY HOLD PAD
4	LJ0973001 запросить цену →	1 SPACER MP
5	LJ0852001 запросить цену →	1 SWING PAPER TRAY HOLDER
6	LJ0763001 запросить цену →	1 BAG, 1000X1000H
7	LJ1615001 запросить цену →	1 CARTRIDGE CARTON

12. PACKING MATERIALS

№	Артикул	Описание
1	LJ0977001 запросить цену →	1 PAPER FEEDING KIT
1-1	LJ0270001 ✓ в наличии	1 PAPER FEED ROLLER ASSY 45 *1
1-2	LJ0374001 ✓ в наличии	1 SEPARATION PAD ASSY *2
2	LJ0991001 ✓ в наличии	1 PAPER FEEDING KIT MP ADD
