Brother HL-6050 — каталог запчастей со схемами

Содержание

1. FRAME/ DRIVE UNIT
2. FRAME / DRIVE UNIT
3. LASER UNIT
4. PAPER FEEDER / MP UNIT
5. MODEL HL-6050/6050D/6050DN 84U-Z51/Z52/Z53-042
6. PAPER TRAY
7. FIXING UNIT
8. PAPER EJECT
9. COVERS/LABELS
10. MAIN PCB
11. HVPS
12. NETWORK BOAD
13. ACCESSORIES

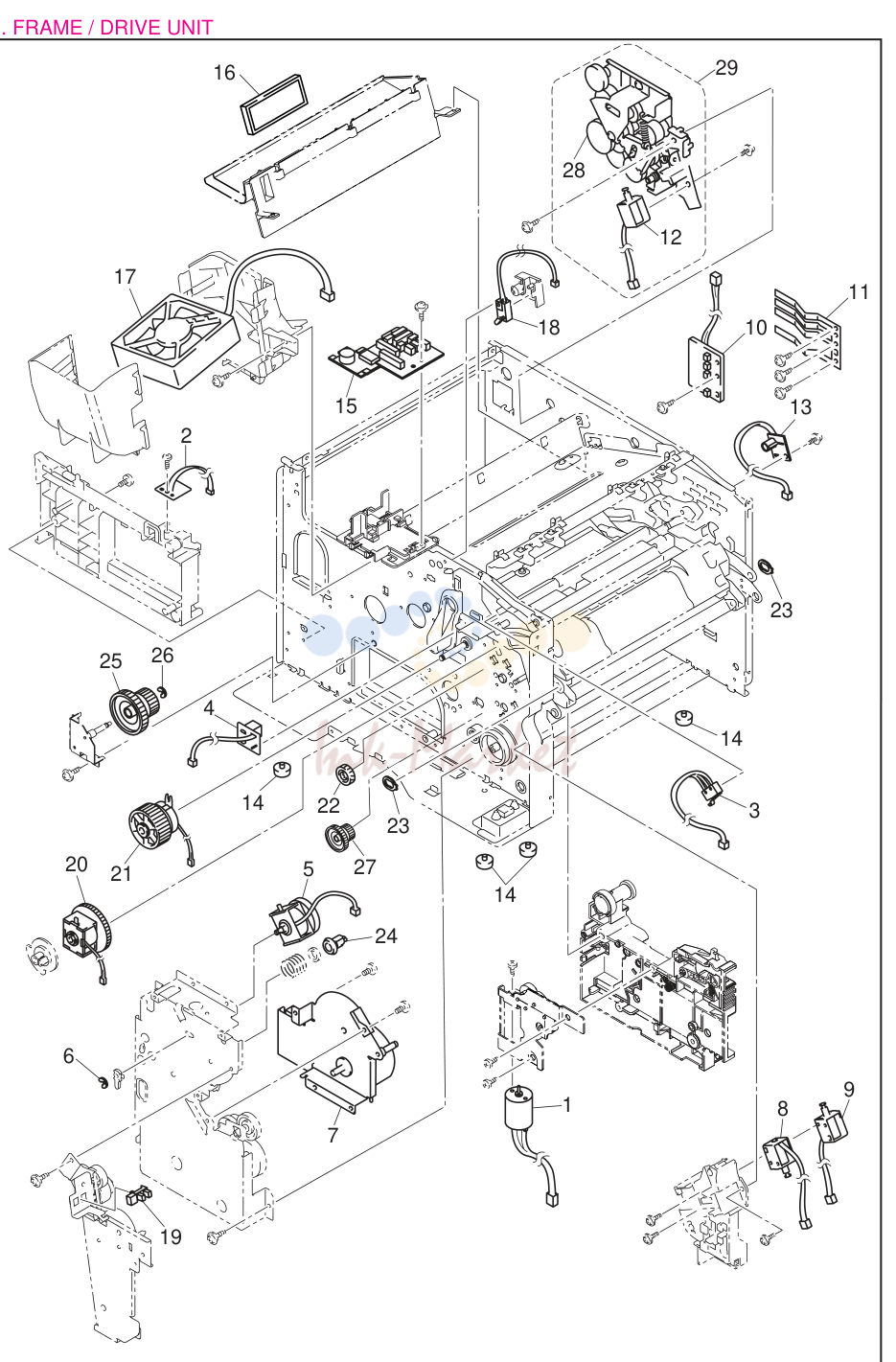

1. FRAME/ DRIVE UNIT

№	Артикул	Описание
1	LM3672001 запросить цену →	1 PLATE MOTOR ASSY
2	LJ9427001 запросить цену →	1 DX SENSOR PCB ASSY AML B512093
3	LJ9424001 запросить цену →	1 INTERLOCK SW ASSY AML
4	LJ9416001 запросить цену →	1 TONER LED PCB ASSY AML (LIGHT B512143
5	LM3224001 запросить цену →	1 DEVELOPER CLUTCH
6	LJ1209001 запросить цену →	1 COLLAR
7	LM3227001 запросить цену →	1 MAIN MOTOR ASSY
8	LM3236001 запросить цену →	1 T1 SOLENOID ASSY
9	LM3238001 запросить цену →	1 MP SOLENOID ASSY
10	LJ9432001 запросить цену →	1 SIZE SW PCB ASSY AML B512181
11	LM3268001 запросить цену →	1 SIZE SW SPRING
12	LM3813001 запросить цену →	1 EJECTION SOLENOID DAMPER ASSY
13	LJ9434001 запросить цену →	1 TONER SENSOR PCB UNIT AML (LIGHT B512084
14	UH2208001 запросить цену →	4 RUBBER FOOT
15	LJ9437001 запросить цену →	1 RELAY PCB L ASSY AML B512174
16	LJ7492001 запросить цену →	1 FILTER
17	LM3329001 запросить цену →	1 FAN MOTOR 80 ASSY
18	LJ9418001 запросить цену →	1 DEV SENSOR ASSY AML
19	LG2239001 запросить цену →	1 PHOTO INTERRUPTER:SG-2482A
20	LM3348001 запросить цену →	1 CLUTCH SPRING SEPARATING
21	LM3354001 запросить цену →	1 MAGNETIC CLUTCH REGIST
22	LM3355001 запросить цену →	1 GEAR
23	LM3301001 запросить цену →	2 COVER STOPPER RING
24	LJ7377001 запросить цену →	1 DEVELOP JOINT
25	LM3232001 запросить цену →	1 GEAR 18/48
26	LJ0716001 запросить цену →	1 GEAR COLLAR
27	LM3350001 запросить цену →	1 GEAR 33 add
28	LM3755001 запросить цену →	1 EJECTION GEAR PLATE UNIT (HL-6050) ADD
29	LM3269001 запросить цену →	1 EJECTION GEAR PLATE UNIT (HL- ADD

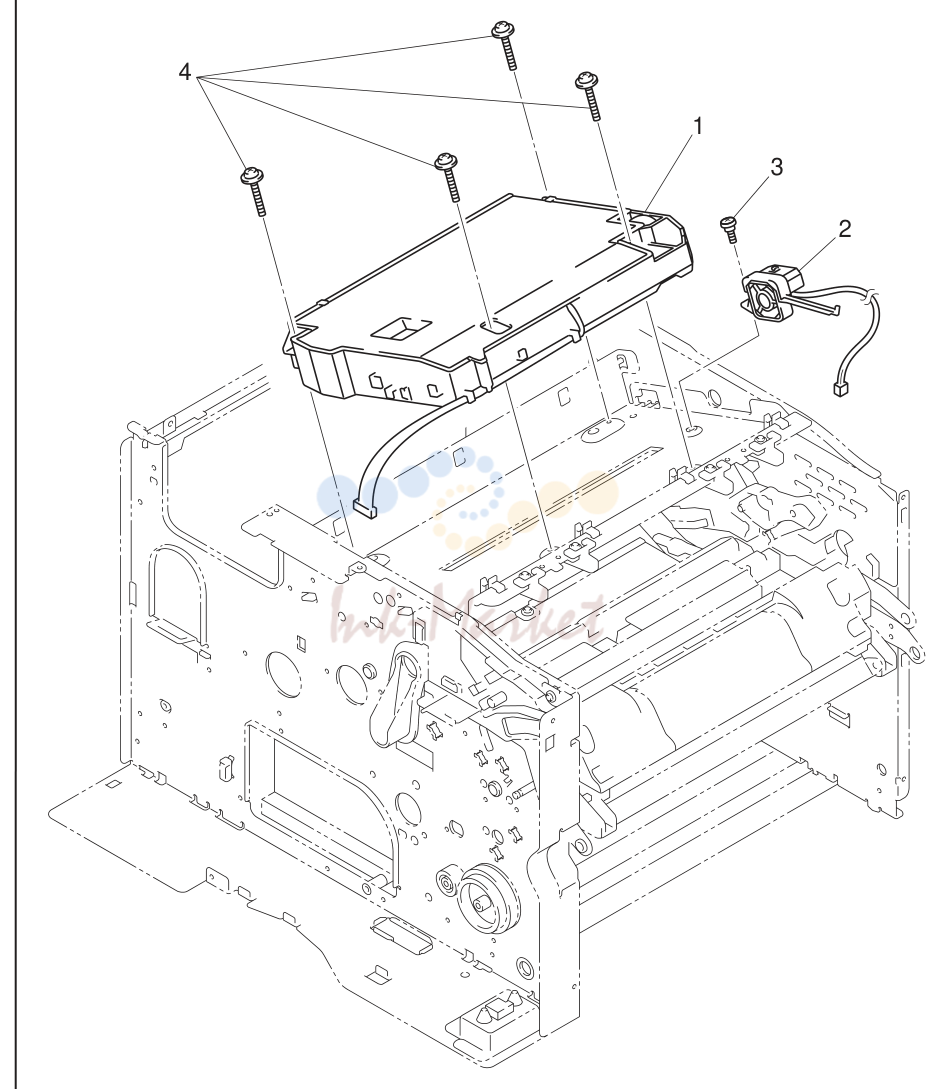

2. FRAME / DRIVE UNIT

№	Артикул	Описание
1	LM3783001 ✓ в наличии	1 LASER UNIT (SP)
2	LM3814001 запросить цену →	1 SCANNER FAN FOAM ASSY
3	LM3856001 запросить цену →	1 SHOULDER SCREW CHG
4	LJ7533001 запросить цену →	4 TAPTITE, CUP S M3X16

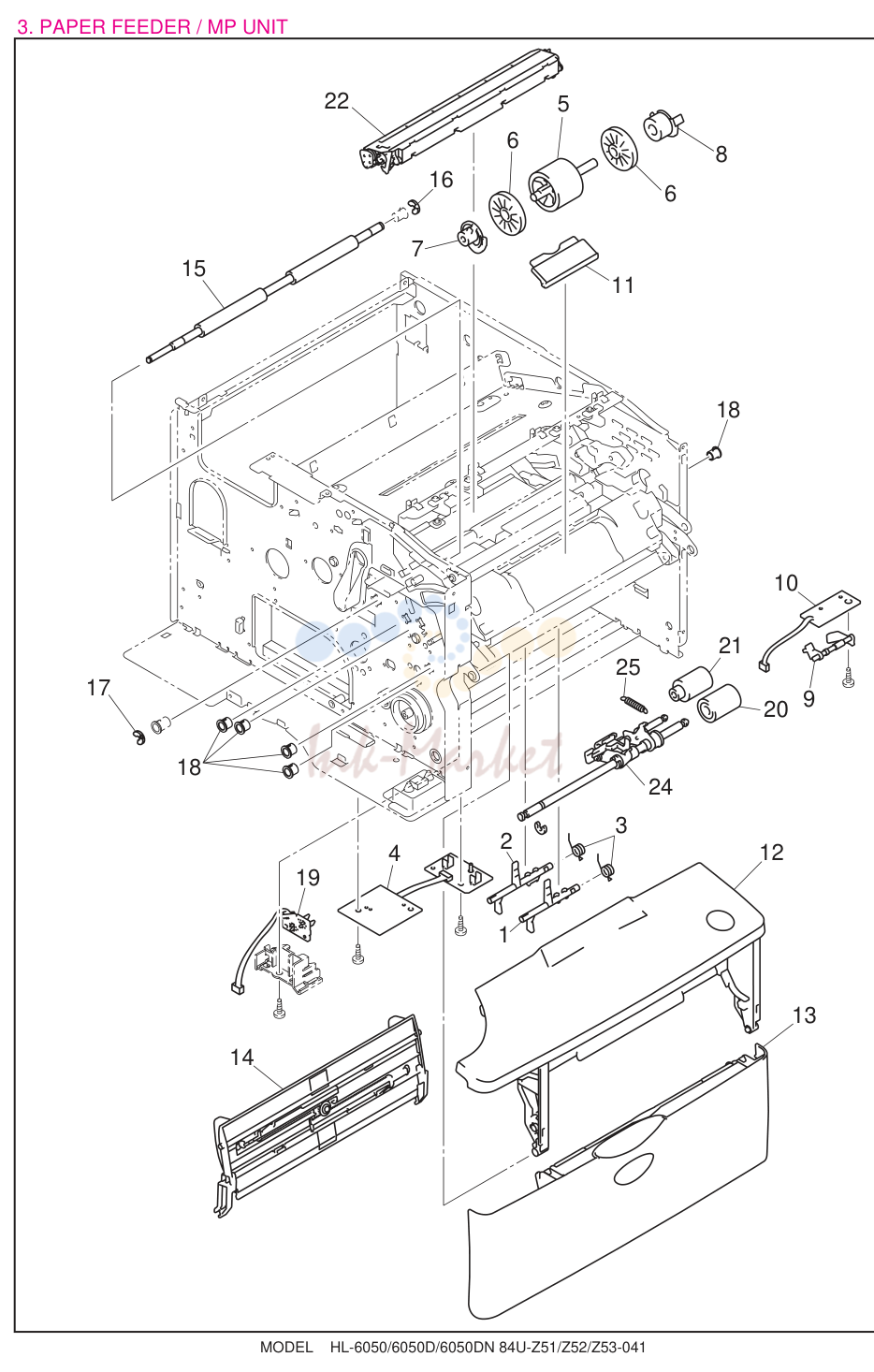

3. LASER UNIT

№	Артикул	Описание
1	LM3395001 запросить цену →	1 REGIST ACTUATOR FRONT
2	LM3396001 запросить цену →	1 REGIST ACTUATOR REAR
3	LM3397001 запросить цену →	2 REGIST ACTUATOR SPRING
4	LJ9421001 запросить цену →	1 RELAY PCB UNIT AML
5	LJ5016001 ✓ в наличии	1 PAPER PICK-UP ROLLER ASSY
6	LJ5150001 ✓ в наличии	2 ROLLER COLLAR
7	LJ5020001 запросить цену →	1 BUSH L
8	LJ5021001 запросить цену →	1 BUSH R
9	LJ5162001 запросить цену →	1 MP-PE SENSOR ACTUATOR
10	LJ9393001 запросить цену →	1 MP SENSOR PCB ASSY AML B512097
11	LJ5184001 ✓ в наличии	1 SEPARATION PLATE ASSY
12	LM3405001 запросить цену →	1 PROCESS UNIT COVER ASSY
13	LM3413001 запросить цену →	1 MP COVER ASSY
14	LM3417001 запросить цену →	1 MP PAPER GUIDE 1 ASSY
15	LM3421001 запросить цену →	1 RE ROLLER AML
16	LJ1168001 запросить цену →	1 COLLAR
17	LJ1175001 запросить цену →	1 COLLAR
18	LM3140001 запросить цену →	5 FR BEARING AML
19	LJ9422001 запросить цену →	1 PE/PO SENSOR PCB ASSY AML B512178
20	LM3454001 запросить цену →	1 SEPARATION ROLLER ASSY
21	LM3458001 запросить цену →	1 FEED ROLLER ASSY
22	LJ1847001 запросить цену →	1 F CHUTE UNIT2 chg
23	LM3350001 запросить цену →	1 GEAR 33 del
24	LM6764001 запросить цену →	1 PAPER FEED HOLDER UNIT S CHG
25	LM3453001 запросить цену →	1 PAPER FEED SPRING add

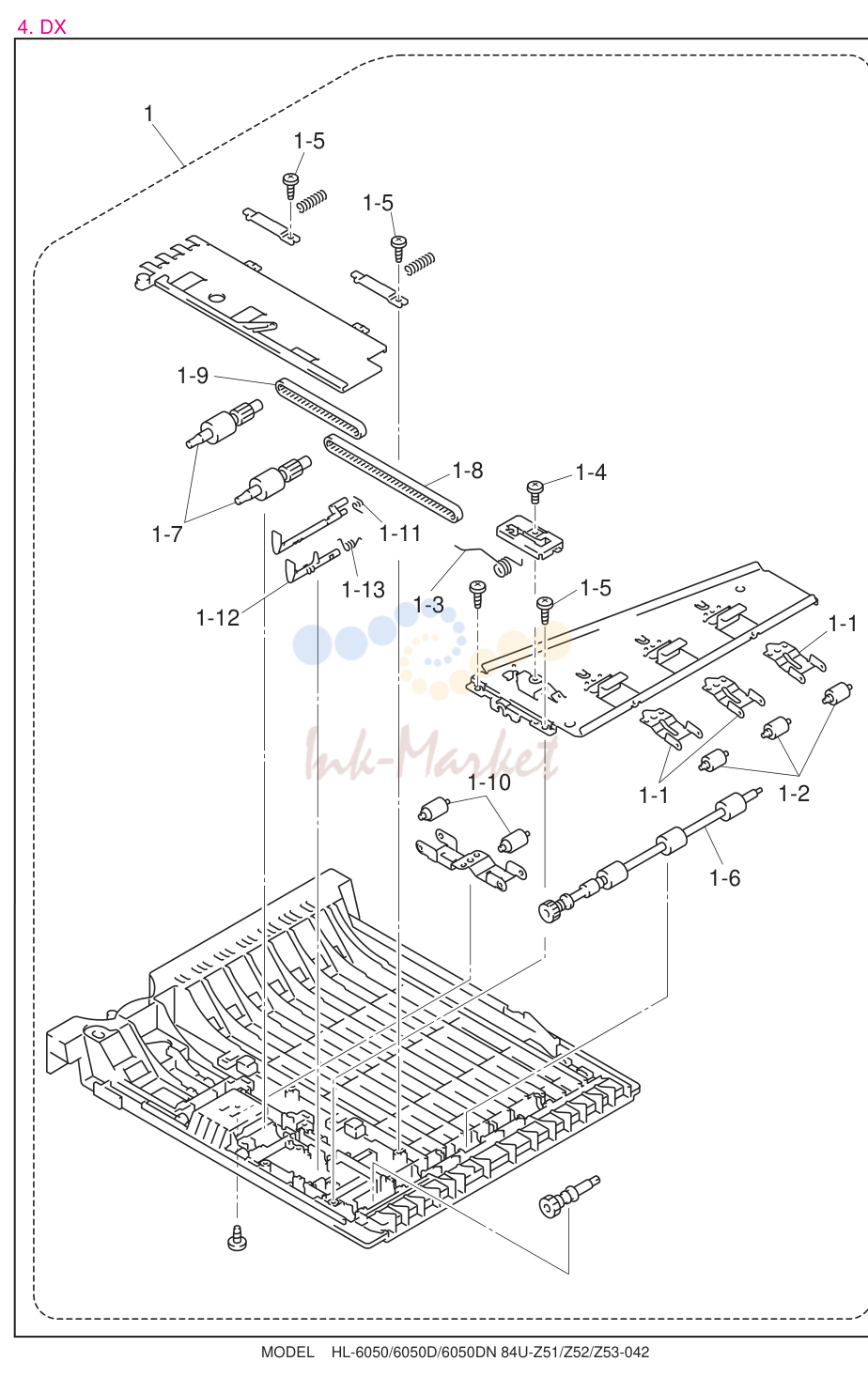

4. PAPER FEEDER / MP UNIT

№	Артикул	Описание
1	LJ1887001 запросить цену →	1 DX FEED ASSY 2 CHG
1-1	LJ7092001 запросить цену →	3 ROLLER HOLDER HE
1-2	UH2360000 запросить цену →	3 PRESSURE ROLLER
1-3	LJ5233001 запросить цену →	1 GROUND WIRE
1-4	060300415 запросить цену →	1 SCREW, BIND M3X4
1-5	085310815 запросить цену →	3 TAPTITE, BIND B M3X8
1-6	LJ5235001 запросить цену →	1 DX FEED ROLLER ASSY
1-7	LJ5238001 запросить цену →	2 SIDE REGIST ROLLER
1-8	LJ5015001 запросить цену →	1 T-BELT B40S2M142
1-9	LJ5240001 запросить цену →	1 T-BELT B40S2M224
1-10	UH2360000 запросить цену →	2 PRESSURE ROLLER
1-11	LJ5249001 запросить цену →	1 GUIDE ACTUATOR SPRING
1-12	LJ5250001 запросить цену →	1 DX PAPER ACTUATOR
1-13	LJ5251001 запросить цену →	1 PAPER ACTUATOR SPRING

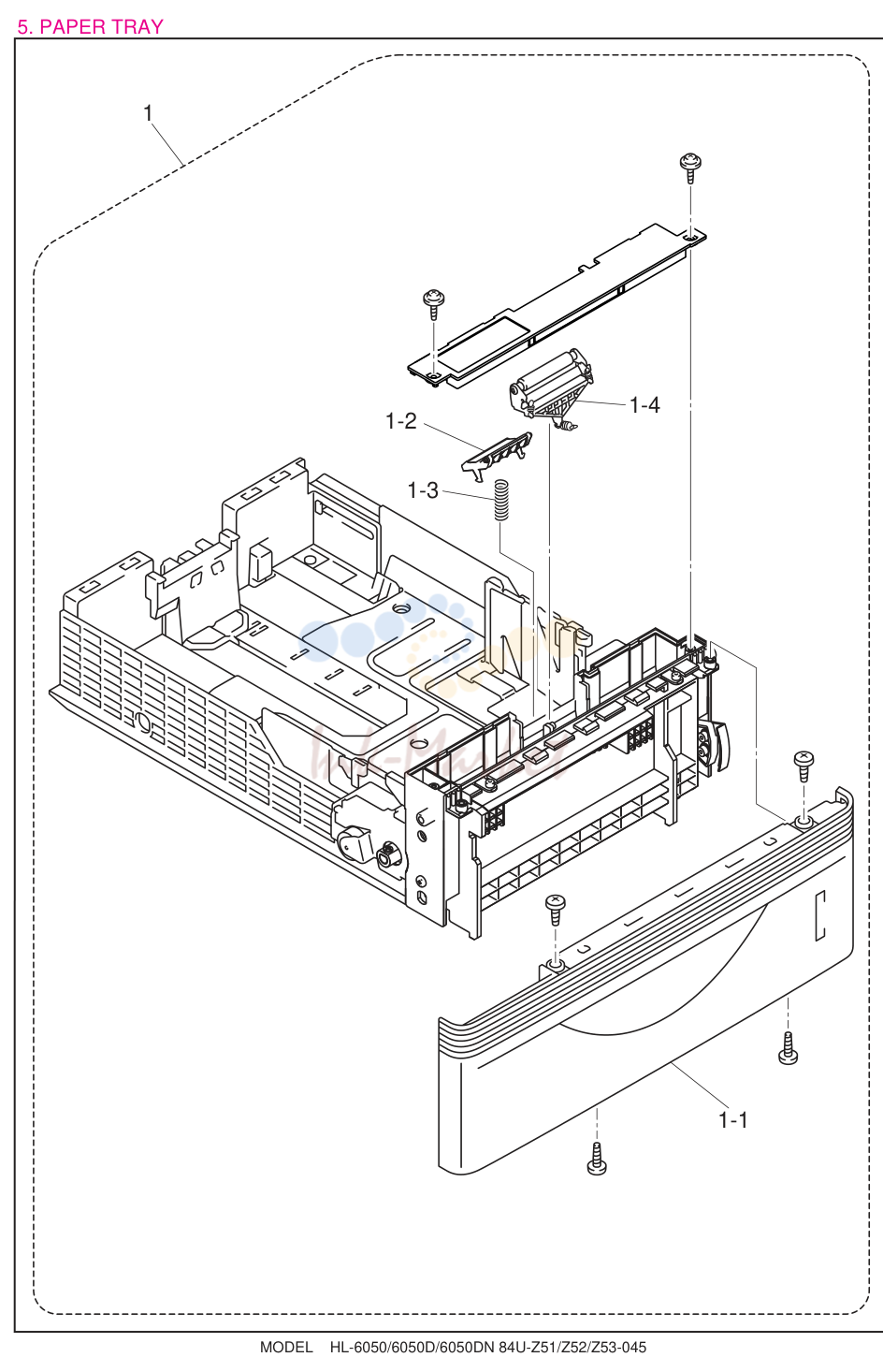

5. MODEL HL-6050/6050D/6050DN 84U-Z51/Z52/Z53-042

№	Артикул	Описание
1	LM3823001 запросить цену →	1 PAPER TRAY UNIT (SP)
1-1	LM3515001 запросить цену →	1 FRONT TRAY
1-2	LM3543001 запросить цену →	1 SEPARATION PAD ASSY
1-3	LM3546001 ✓ в наличии	1 SEPARATION PAD SPRING
1-4	LM3828001 запросить цену →	1 P ROLLER SUB ASSY

6. PAPER TRAY

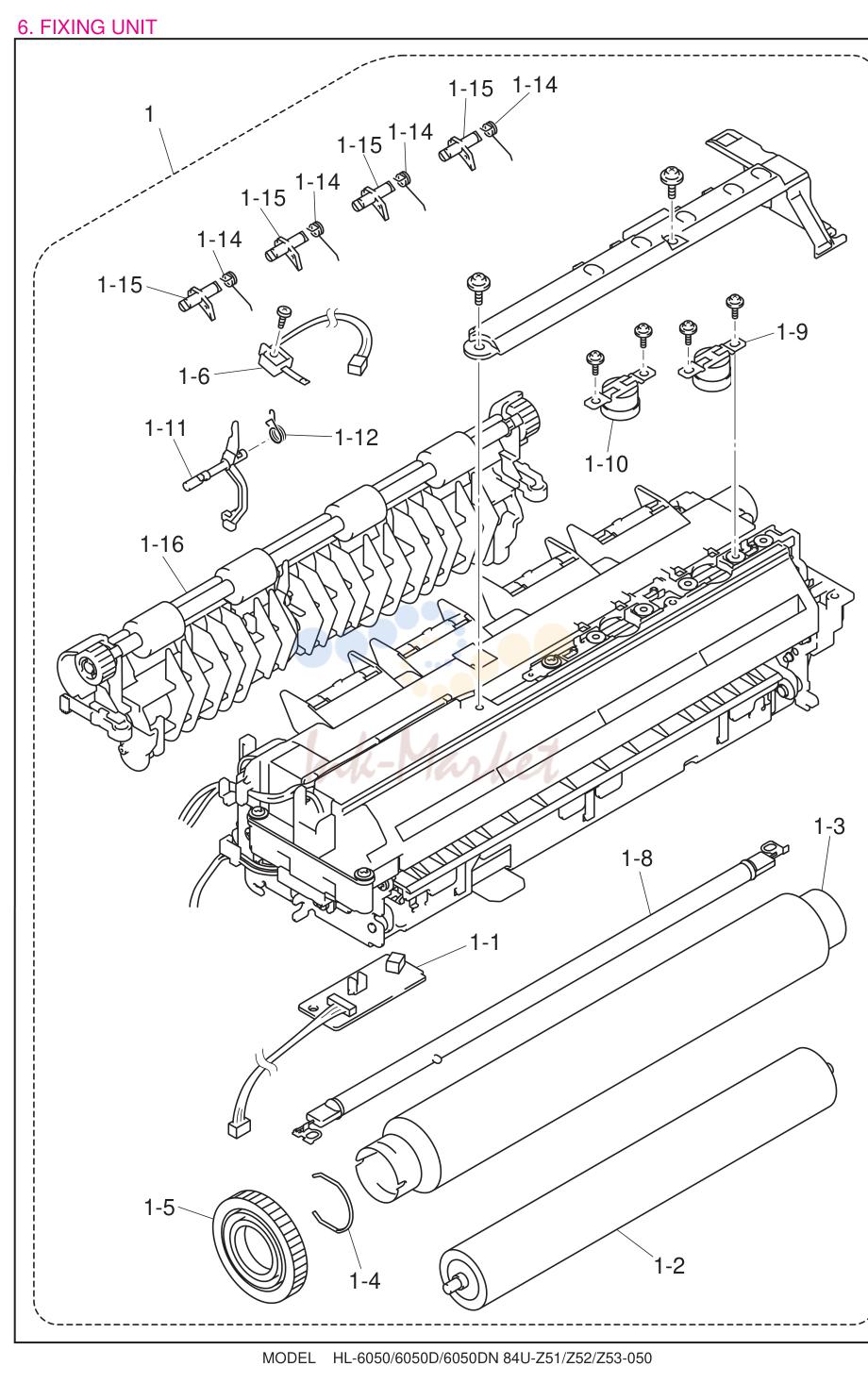

№	Артикул	Описание
1	LJ1938001 запросить цену →	1 FIXING UNIT 115LT (SP) chg
1	LJ1940001 ✓ в наличии	1 FIXING UNIT 230A4 (SP) chg
1-1	LJ9414001 запросить цену →	1 FIXING SENSOR PCB ASSY AML B512179
1-2	LM3016001 ✓ в наличии	1 PRESSURE ROLLER
1-3	LM3023001 запросить цену →	1 HEAT ROLLER
1-4	LM3024001 запросить цену →	1 HR RING
1-5	LM3026001 запросить цену →	1 HEAT ROLLER GEAR
1-6	LM3029001 запросить цену →	1 THERMISTOR C
1-7	LM3030001 запросить цену →	1 SEPARATION PLATE del
1-8	LM3784001 запросить цену →	1 HALOGEN HEATER 115 S ASSY (SP)
1-8	LM3785001 запросить цену →	1 HALOGEN HEATER 230 S ASSY (SP)
1-9	LM3047001 запросить цену →	1 THERMOSTAT
1-10	LM3048001 запросить цену →	1 THERMOSTAT
1-11	LM3054001 запросить цену →	1 FIXING SENSOR ACTUATOR
1-12	LM3055001 запросить цену →	1 SENSOR SPRING
1-13	LM3856001 запросить цену →	2 SHOULDER SCREW del
1-14	LJ1831001 запросить цену →	4 SP PAWL SPRING add
1-15	LJ1686001 запросить цену →	4 SEPARATE PAWL AM add
1-16	LM3053001 запросить цену →	1 OPEN COVER ADD

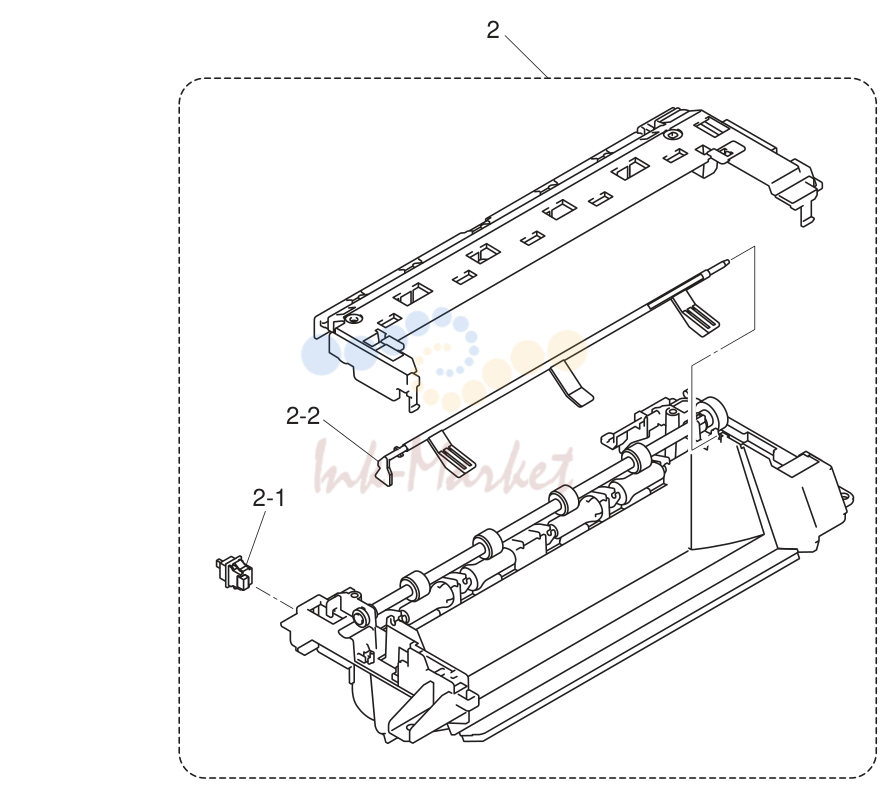

7. FIXING UNIT

№	Артикул	Описание
1	LM3123001 запросить цену →	1 REAR COVER ASSY
2	LM3133001 запросить цену →	1 EXIT ROLLER UNIT
2-1	LG3218001 запросить цену →	1 DOCUMENT COVER SENSOR
2-2	LM3701001 запросить цену →	1 PAPER UPPER GUIDE
3	LM3856001 запросить цену →	2 SHOULDER SCREW ADD

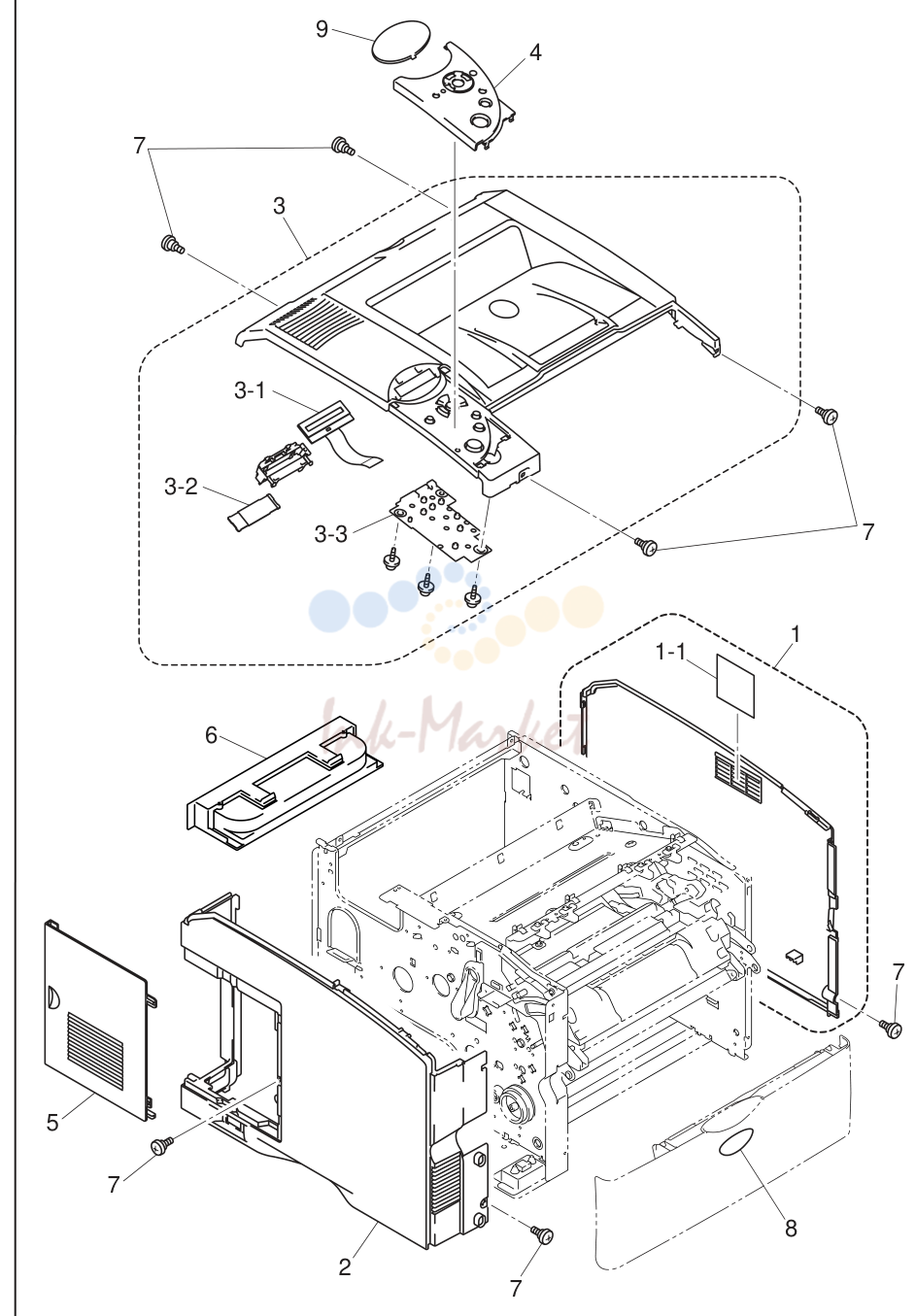

8. PAPER EJECT

№	Артикул	Описание
1	LM3859001 запросить цену →	1 SIDE COVER R ASSY chg
1-1	LM3858001 запросить цену →	1 SHADE FILM add
2	LM3558001 запросить цену →	1 SIDE COVER L
3	LM3560001 запросить цену →	1 TOP COVER ASSY
3-1	LJ5301001 запросить цену →	1 LCDLMG161S6-TPT
3-2	LJ9452001 запросить цену →	1 BACK LIGHT PCB ASSY AML B512176
3-3	LJ9439001 запросить цену →	1 PANEL PCB ASSY AML B512175
4	LM3449001 запросить цену →	1 PRINTED PANEL COVER US
4	LM3742001 запросить цену →	1 PRINTED PANEL COVER EUR
4	LM3915001 запросить цену →	1 PRINTED PANEL COVER CHN ADD
5	LM3573001 запросить цену →	1 ACCESS COVER
6	LM3635001 запросить цену →	1 COVER DX (HL-6050 ONLY)
7	LM3856001 запросить цену →	7 SHOULDER SCREW chg
8	LJ7350001 запросить цену →	1 BROTHER EMBLEM
9	LM3575001 запросить цену →	1 PRINTED LCD COVER ASSY 6050D
9	LM3746001 запросить цену →	1 PRINTED LCD COVER ASSY 6050DN
9	LM3754001 запросить цену →	1 PRINTED LCD COVER ASSY
10	LJ0908001 запросить цену →	1 LASER CAUTION LABEL B add
10	UL7931001 запросить цену →	1 LASER LABEL LEGEND ADD

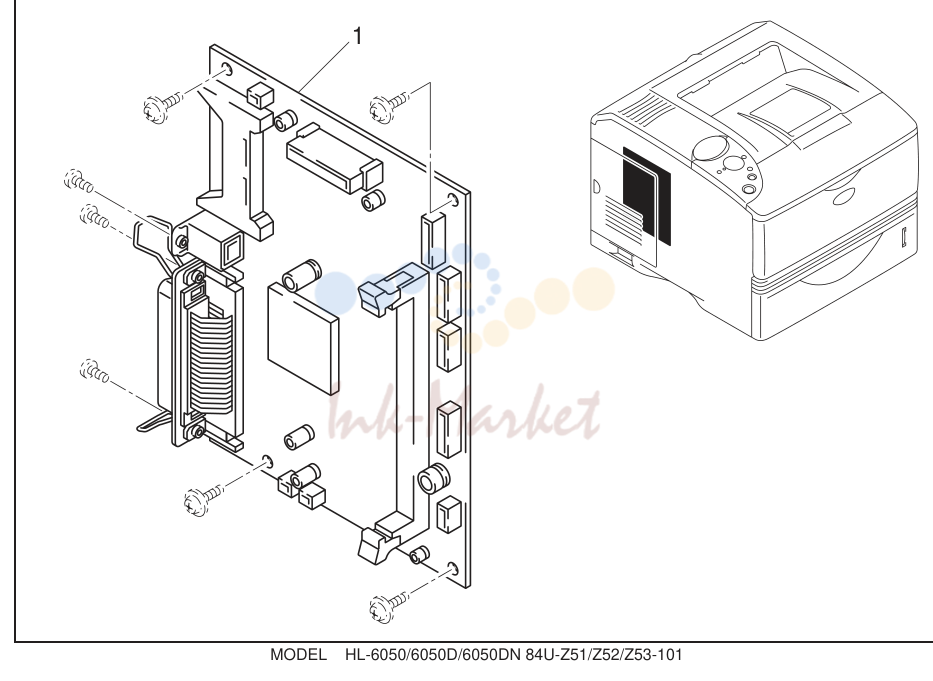

9. COVERS/LABELS

№	Артикул	Описание
1	LJ9487001 ✓ в наличии	1 MAIN PCB ASSY AML (HL- B512169
1	LJ9665001 запросить цену →	1 MAIN PCB ASSY AML CHN B512169 ADD
1	LJ9487002 запросить цену →	1 MAIN PCB ASSY AML (HL-6050) B512169
1	LJ9912001 запросить цену →	1 ENGINE PCB ASSY AML B512172 CHG

10. MAIN PCB

№	Артикул	Описание
1	LJ9412001 ✓ в наличии	1 HV PS PCB ASSY, AML MPH3257
1	LJ9584001 запросить цену →	1 LVPS UNIT AML, 115V
1	LJ9585001 запросить цену →	1 LVPS UNIT AML, 230V
1	LJ9645001 запросить цену →	1 LVPS UNIT AML, 230V CHN ADD
1-1	LJ9406001 запросить цену →	1 LVPS PCB ASSY AML, 115V MPS2203
1-1	LJ9405001 ✓ в наличии	1 LVPS PCB ASSY AML, 230V MPS2103
1-1	LJ9642001 запросить цену →	1 LVPS PCB ASSY AML, 230V CHN MPS2103 ADD
2	LM3815001 запросить цену →	1 FAN 40 SPONGE ASSY

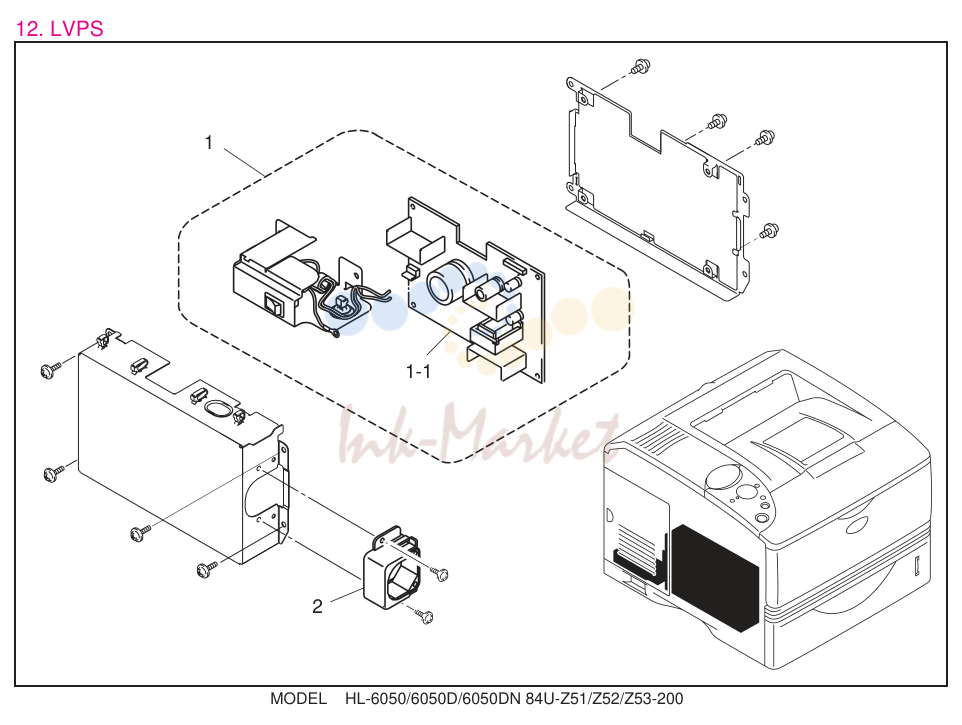

11. HVPS

№	Артикул	Описание
1	LJ9536001 ✓ в наличии	1 NC-6100H PCB UNIT
2	087320616 запросить цену →	2 TAPTITE, CUP S M3X6
1	LJ9271001 запросить цену →	1 AC CORD ASSY LF, UL/CSA 10A
2	LJ9103001 запросить цену →	1 AC CORD ASSY LF, VDE
3	LJ9921001 запросить цену →	1 AC CORD ASSY LF, BS/PSB chg
4	LJ9666001 запросить цену →	1 AC CORD LF, SAA chg
5	LJ9254001 запросить цену →	1 AC CORD ASSY LF, SEV
6	LJ9256001 запросить цену →	1 AC CORD ASSY LF, DEMKO
7	LM9288001 запросить цену →	1 AC CORD ASSY LF, ISRAEL CHG
8	LJ9295001 запросить цену →	1 AC CORD ASSY LF, SOUTH AFRICA
9	LJ9338001 запросить цену →	1 AC CORD ASSY LF, CHN add

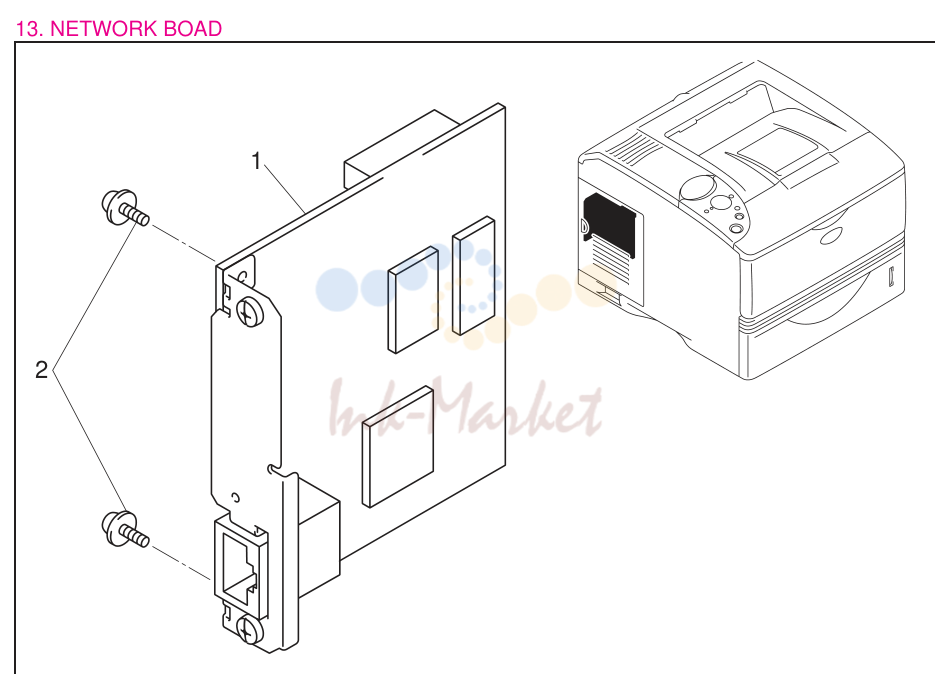

12. NETWORK BOAD

№	Артикул	Описание
1	LJ1846001 запросить цену →	1 CD ASSY 6050D/6050DN/6050 chg
1	LM3918001 запросить цену →	1 CD ASSY 6050D/6050DN CHN add
2	LJ1844001 запросить цену →	1 SET GUIDE ENG chg
2	LM3744001 запросить цену →	1 SET GUIDE GER
2	LJ1845001 запросить цену →	1 SET GUIDE FRE chg
2	LM3777001 запросить цену →	1 SET GUIDE DEN
2	LM3778001 запросить цену →	1 SET GUIDE SPA
2	LM3779001 запросить цену →	1 SET GUIDE POR
2	LM3780001 запросить цену →	1 SET GUIDE ITA
2	LM3781001 запросить цену →	1 SET GUIDE DUT
2	LM3782001 запросить цену →	1 SET GUIDE NOR/SWE
2	LM3917001 запросить цену →	1 SET GUIDE CHN add
3	LM3470001 запросить цену →	1 COMPACT FLASH GUARD ASSY add
4	LJ9803001 запросить цену →	1 USB CABLE 2.0 CHN add
5	LU0428001 запросить цену →	1 CD-ROM ASSY VISTA 6050D/6050DN/6050 ADD
5	LU0426001 запросить цену →	1 CD-ROM ASSY VISTA 6050D/6050DN CHN ADD
6	LU0354001 запросить цену →	1 SETUP GUIDE VISTA ENG ADD
6	LU0355001 запросить цену →	1 SETUP GUIDE VISTA GER ADD
6	LU0356001 запросить цену →	1 SETUP GUIDE VISTA FRE ADD
6	LU0357001 запросить цену →	1 SETUP GUIDE VISTA DUT ADD
6	LU0358001 запросить цену →	1 SETUP GUIDE VISTA ITA ADD
6	LU0359001 запросить цену →	1 SETUP GUIDE VISTA SPA ADD
6	LU0360001 запросить цену →	1 SETUP GUIDE VISTA POR ADD
6	LU0361001 запросить цену →	1 SETUP GUIDE VISTA NOR ADD
6	LU0362001 запросить цену →	1 SETUP GUIDE VISTA SWE ADD
6	LU0363001 запросить цену →	1 SETUP GUIDE VISTA DEN ADD
6	LU0368001 запросить цену →	1 SETUP GUIDE VISTA CHN ADD

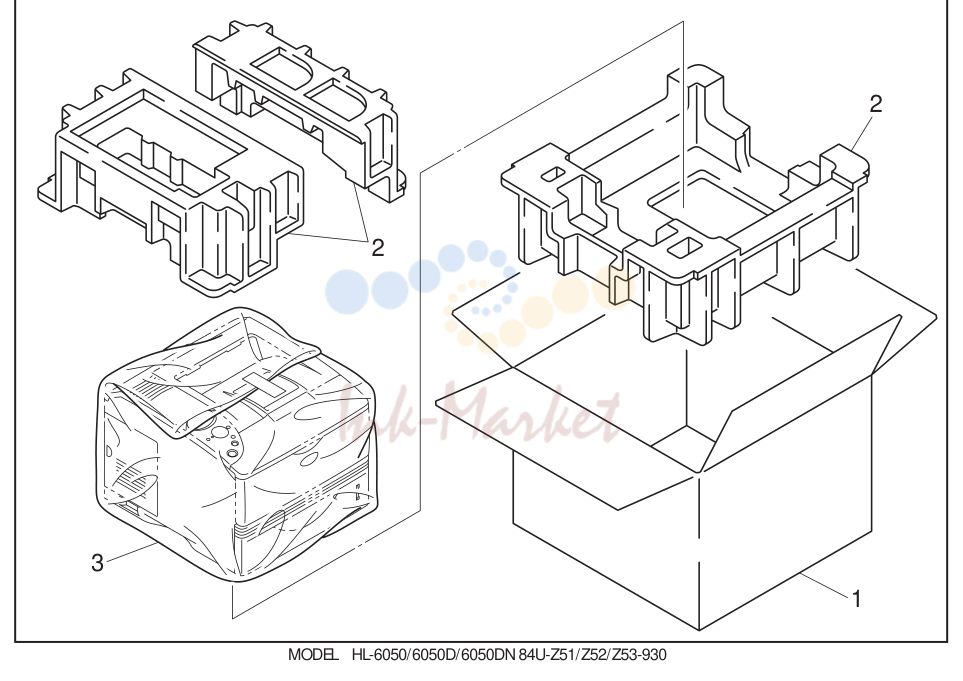

1	LM3706001 запросить цену →	1 CARTON, HL-6050D US
1	LM3708001 запросить цену →	1 CARTON, HL-6050DN US
1	LM3707001 запросить цену →	1 CARTON, HL-6050D EUR
1	LM3709001 запросить цену →	1 CARTON, HL-6050DN EUR
1	LM3710001 запросить цену →	1 CARTON, HL-6050 EUR
1	LM3920001 запросить цену →	1 CARTON, HL-6050D CHN add
1	LM3921001 запросить цену →	1 CARTON, HL-6050DN CHN add
2	LM3735001 запросить цену →	1 POLYSTYRENE PAD ASSY HL-6050
3	LJ0763001 запросить цену →	1 BAG, 1000X1000H

13. ACCESSORIES

№	Артикул	Описание
1	LM3812001 запросить цену →	1 PAPER FEEDING KIT
1-1	LM3546001 ✓ в наличии	1 SEPARATION PAD SPRING *1
1-2	LM3543001 запросить цену →	1 SEPARATION PAD ASSY *1
1-3	LM3454001 запросить цену →	1 SEPARATION ROLLER ASSY *2
1-4	LM3458001 запросить цену →	1 FEED ROLLER ASSY *2
2	LM3844001 ✓ в наличии	1 PAPER FEEDING KIT MP ADD
2-1	LJ5016001 ✓ в наличии	1 PAPER PICK-UP ROLLER ASSY *2 ADD
2-2	LJ5150001 ✓ в наличии	2 ROLLER COLLAR *2 ADD
2-3	LJ5184001 ✓ в наличии	1 SEPARATION PLATE ASSY*2 ADD
