Brother HL-5240 — каталог запчастей со схемами

Содержание

1. FRAME L&DRIVE UNIT
2. FRAME L&DRIVE UNIT
3. FRAME R UNIT
4. LASER UNIT
5. PAPER FEEDER
6. PAPER TRAY
7. FUSER UNIT
8. COVERS&LABELS
9. MAIN PCB
10. LVPS

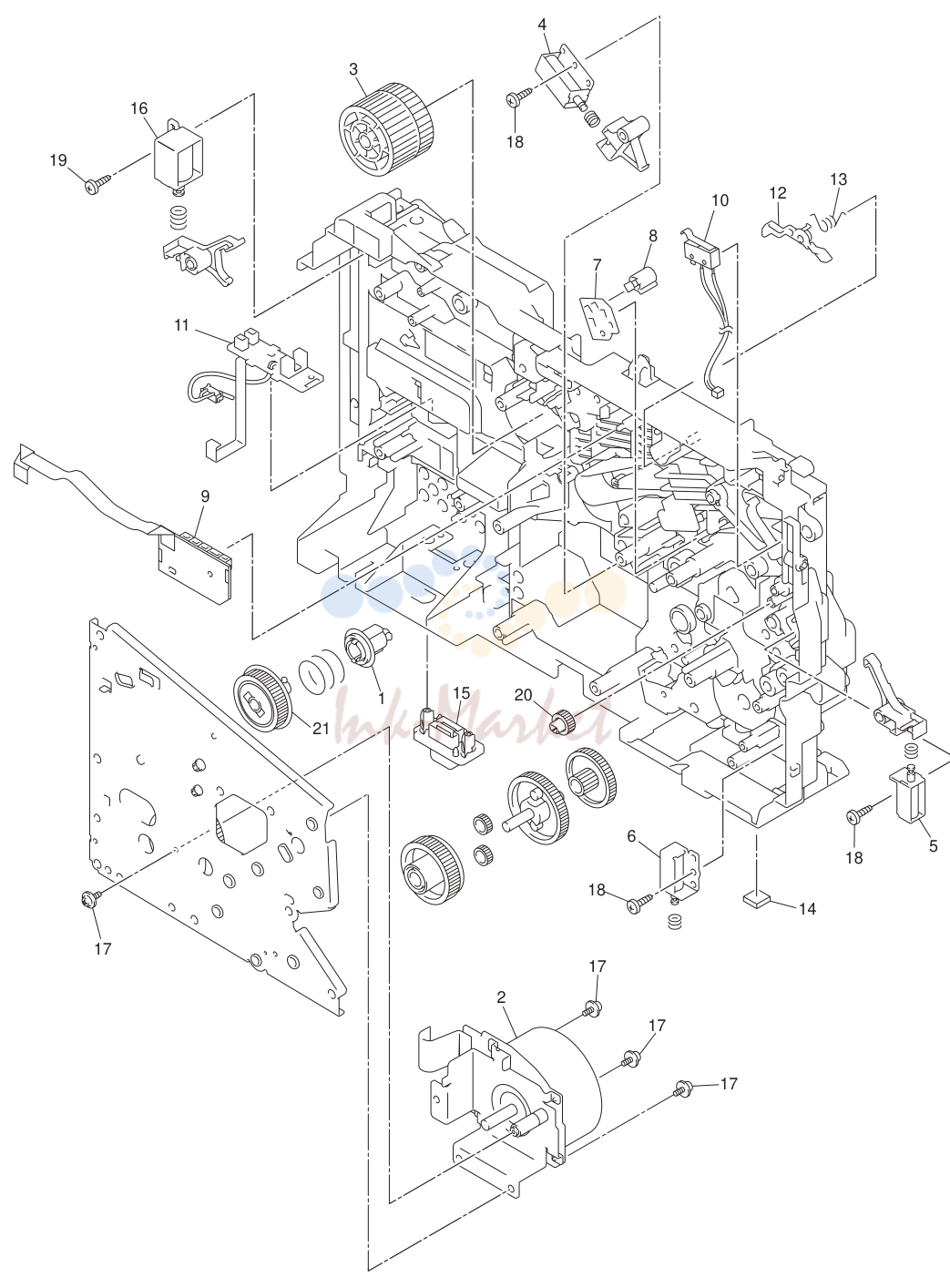

1. FRAME L&DRIVE UNIT

№	Артикул	Описание
1	LM4227001 ✓ в наличии	1 DEVELOP JOINT
2	LM5047001 запросить цену →	1 MAIN MOTOR ASSY AL
3	LM5048001 ✓ в наличии	1 FUSER GEAR 39 H/R DRIVE
4	LM5058001 запросить цену →	1 REGISTER SOLENOID ASSY
5	LM5062001 запросить цену →	1 MP SOLENOID ASSY
6	LM5067001 запросить цену →	1 T1 SOLENOID ASSY
7	LJ9935001 запросить цену →	1 TONER SENSOR PCB ASSY AL
8	UL9037001 запросить цену →	1 PT SENSOR HOLDER
9	LJ9938001 запросить цену →	1 RELAY FRONT PCB ASSY AL
10	LJ9940001 запросить цену →	1 INTERLOCK SW ASSY AL
11	LJ9942001 запросить цену →	1 RELAY REAR PCB ASSY AL (HL-5250DN/5251DN/5270DN/5280DW)
11	LM9168001 запросить цену →	1 RELAY REAR PCB 2 ASSY AL (HL-5240/5240L) chg
12	LM5085001 запросить цену →	1 NEW TONER ACTUATOR
13	LM5086001 запросить цену →	1 NEW TONER ACTUATOR SPRING
14	LJ7403001 запросить цену →	1 RUBBER FOOT
15	LJ9945001 запросить цену →	1 CONNECTOR 54702-1219
16	LM5011001 запросить цену →	1 EJECTOR SOLENOID (HL-5250DN/5251DN/5270DN/5280DW)
17	087320616 запросить цену →	4 TAPTITE CUP S M3x6
18	085311016 запросить цену →	3 TAPTITE BIND B M3x10
19	085311016 запросить цену →	1 TAPTITE BIND B M3x10 (HL-5250DN/5251DN/5270DN/5280DW)
20	LM5104001 ✓ в наличии	1 GEAR 17 MP ROLLER DRIVE add
21	LM5043001 ✓ в наличии	1 DEV GEAR 37R JOINT DRIVE ADD

2. FRAME L&DRIVE UNIT

№	Артикул	Описание
1	LM9022001 запросить цену →	1 TONER LED PCB ASSY AL
2	LM4267001 запросить цену →	1 LED HOLDER
3	LJ7403001 запросить цену →	1 RUBBER FOOT

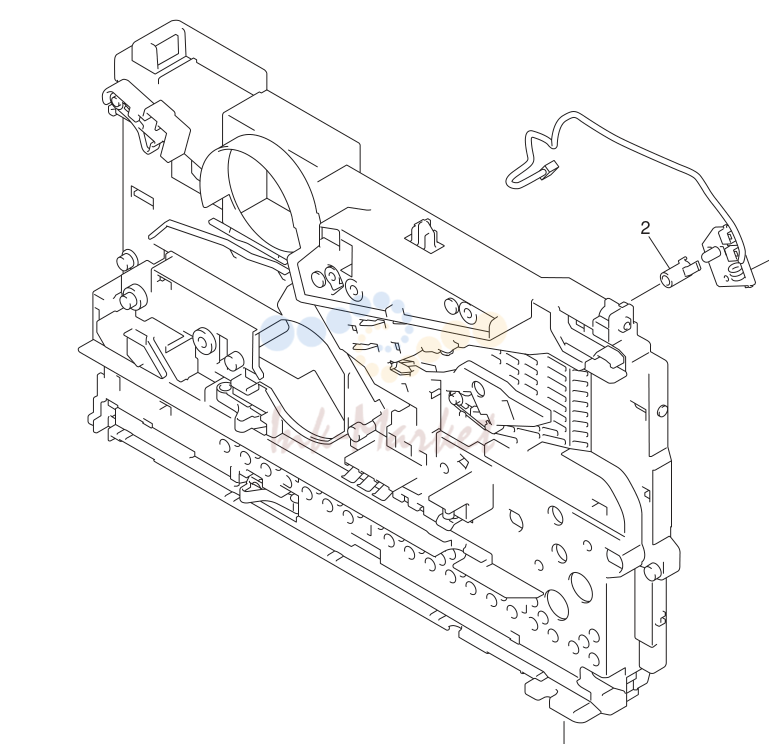

3. FRAME R UNIT

№	Артикул	Описание
1	LM2445001 запросить цену →	1 FILTER
2	LM5114001 запросить цену →	1 FAN MOTOR 60 UNIT LV
3	LM5116001 запросить цену →	1 FAN MOTOR 60 UNIT
4	LG6846001 запросить цену →	1 PCB T60H929.00 ASSY 02 (HL-5280DW) chg
5	LM6655001 запросить цену →	1 AIR DUCT ASSY AL ADD
1	LM5750001 запросить цену →	1 LASER UNIT AL (SP)
2	LJ0908001 запросить цену →	1 LASER CAUTION LABEL B
2	UL7931001 запросить цену →	1 LASER CAUTION LABEL CHN
3	087320616 запросить цену →	6 TAPTAITE CUP S M3x6

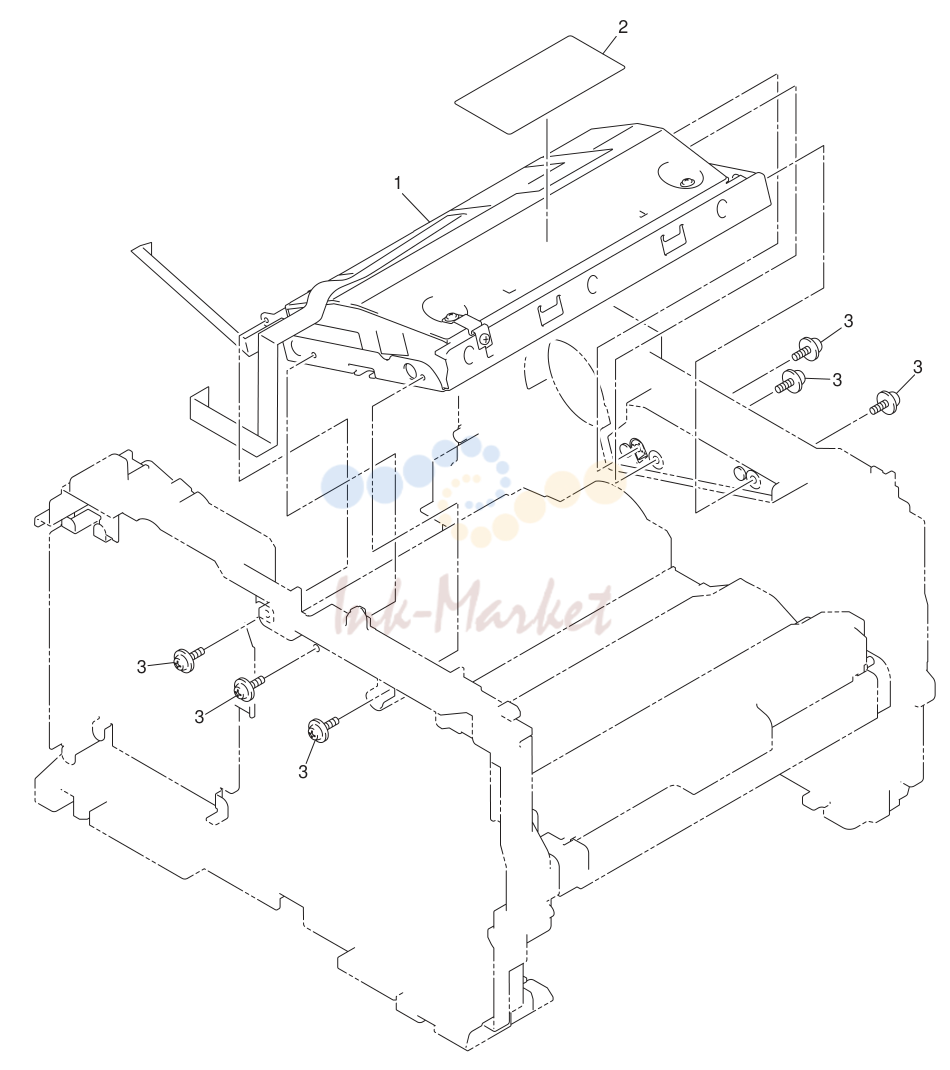

4. LASER UNIT

№	Артикул	Описание
1	LM9001001 запросить цену →	1 PE EG SENSOR ASSY
2	LM5131001 запросить цену →	1 PE ACTUATOR
3	LM5132001 запросить цену →	1 EDGE ACTUATOR
4	LM5133001 запросить цену →	1 EDGE ACTUATOR SPRING
5	LM5140001 ✓ в наличии	1 ROLLER HOLDER ASSY
6	LM5150001 запросить цену →	1 REGIST ACTUATOR FRONT
7	LM5151001 запросить цену →	1 REGIST ACTUATOR REAR
8	LM5152001 запросить цену →	2 REGIST ACTUATOR SPRING
9	LJ9999001 запросить цену →	1 MP PE SENSOR ASSY
10	LM5165001 запросить цену →	1 MP ROLLLER HOLDER ASSY
11	LM5171001 запросить цену →	1 PE ACTUATOR MP
12	LU0027001 запросить цену →	1 PE ACTUATOR MP B 2 chg
13	LM6490001 запросить цену →	1 MP SEPARATION SPRING A chg
14	LM6752001 запросить цену →	1 SEPARATION PAD ASSY MP 2 chg
15	LJ8657001 запросить цену →	1 BINDER 2.3X7.9
16	LM5196001 ✓ в наличии	1 TRAY MP ASSY
17	LM5201001 запросить цену →	1 MP TRAY COVER ASSY
18	LM5205001 запросить цену →	1 PROCESS COVER ASSY AL
18	LM5205002 запросить цену →	1 PROCESS COVER ASSY AL (HL-5240L)
18	LM5962001 запросить цену →	1 PROCESS COVER ASSY AL CHN add
18	LM6964001 запросить цену →	1 PROCESS COVER ASSY AL IND add
18	LM7031001 запросить цену →	1 RPOCESS COVER ASSY (HL-5251DN) ADD
18-1	LM5124001 запросить цену →	1 PROCESS COVER STOPPER
18-2	LM5208001 ✓ в наличии	1 SUPPORT FLAP AL
18-2	LM5208002 запросить цену →	1 SUPPORT FLAP AL (HL-5240L)
19	085310816 запросить цену →	2 TAPTITE BIND B M3x8
20	087411016 запросить цену →	1 TAPTITE CUP B M4X10
21	LM6584001 запросить цену →	7 ANTISTATIC FILM SWI add

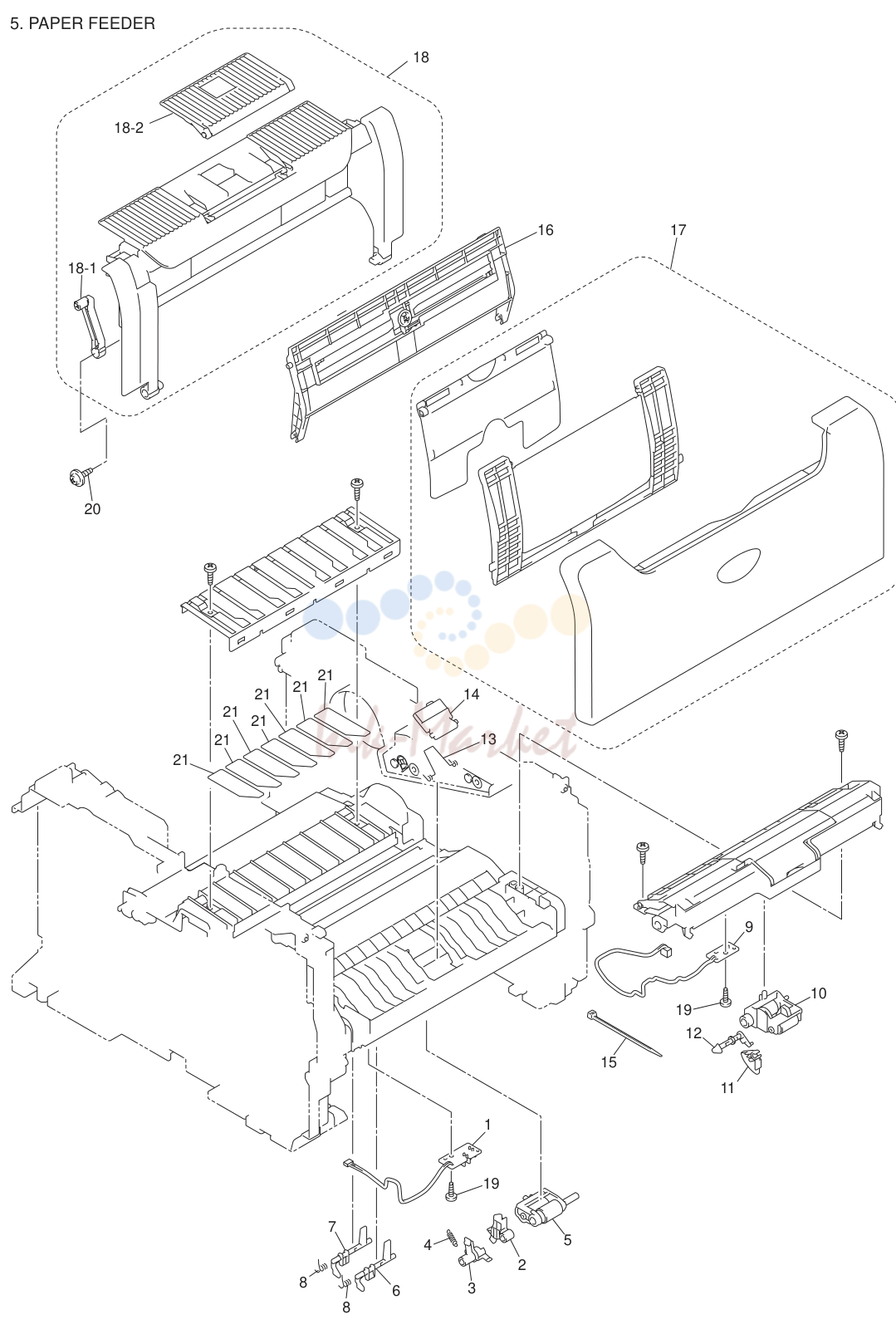

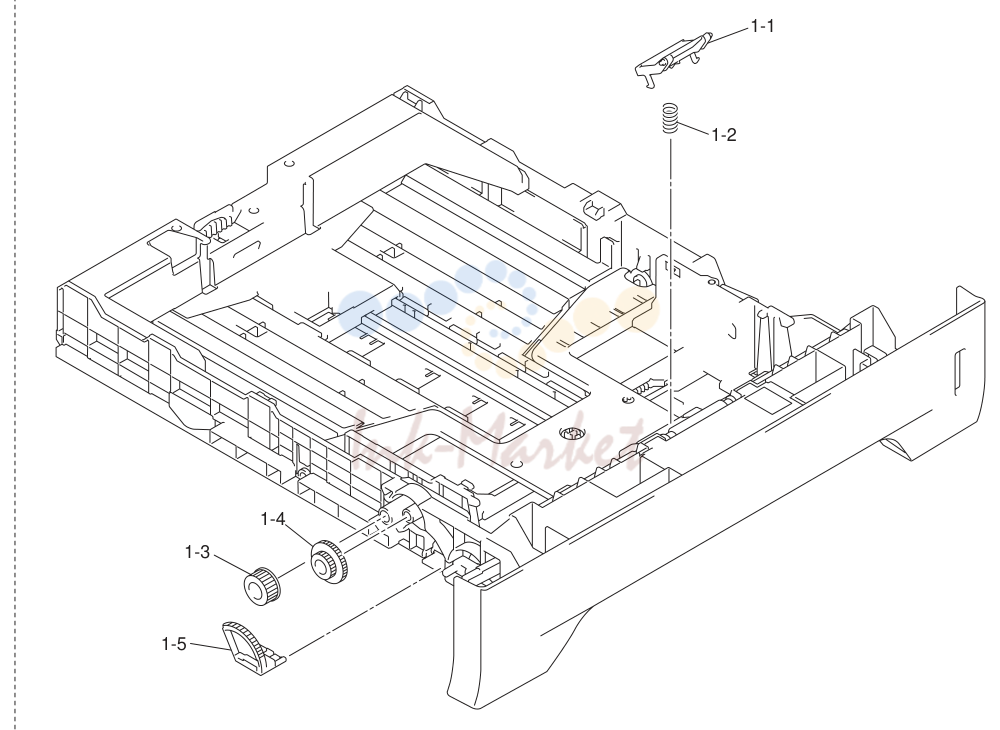

5. PAPER FEEDER

№	Артикул	Описание
1	LM5738001 запросить цену →	1 PAPER TRAY UNIT US
1	LM5739001 запросить цену →	1 PAPER TRAY UNIT EUR
1	LM6568001 запросить цену →	1 PAPER TRAY UNIT A4 S add
1	LM6957001 запросить цену →	1 PAPER TRAY UNIT UNIV IND ADD
1	LU0629001 запросить цену →	1 PAPER TRAY UNIT 5240L SP
1-1	LM5237001 ✓ в наличии	1 SEPARATION PAD ASSY
1-2	LM5239001 запросить цену →	1 SEPARATION PAD SPRING
1-3	LM5245001 запросить цену →	1 GEAR
1-4	LM5246001 ✓ в наличии	1 GEAR 21-16
1-5	LM5247001 запросить цену →	1 LIFT GEAR

6. PAPER TRAY

№	Артикул	Описание
1	LU0214001 запросить цену →	1 FUSER UNIT 115V (SP) chg
1	LU0215001 запросить цену →	1 FUSER UNIT 230V (SP) chg
1	LU0217001 ✓ в наличии	1 FUSER UNIT 230V EUR (SP) chg
1	LU0216001 запросить цену →	1 FUSER UNIT 230V IND (SP) CHG
1	LU0112001 запросить цену →	1 FUSER UNIT 230V SNG (SP) del
1-1	LM5408001 запросить цену →	4 PRESSURE SPRING add
1-2	LM5513001 запросить цену →	4 EJECT PINCH ROLLER M add

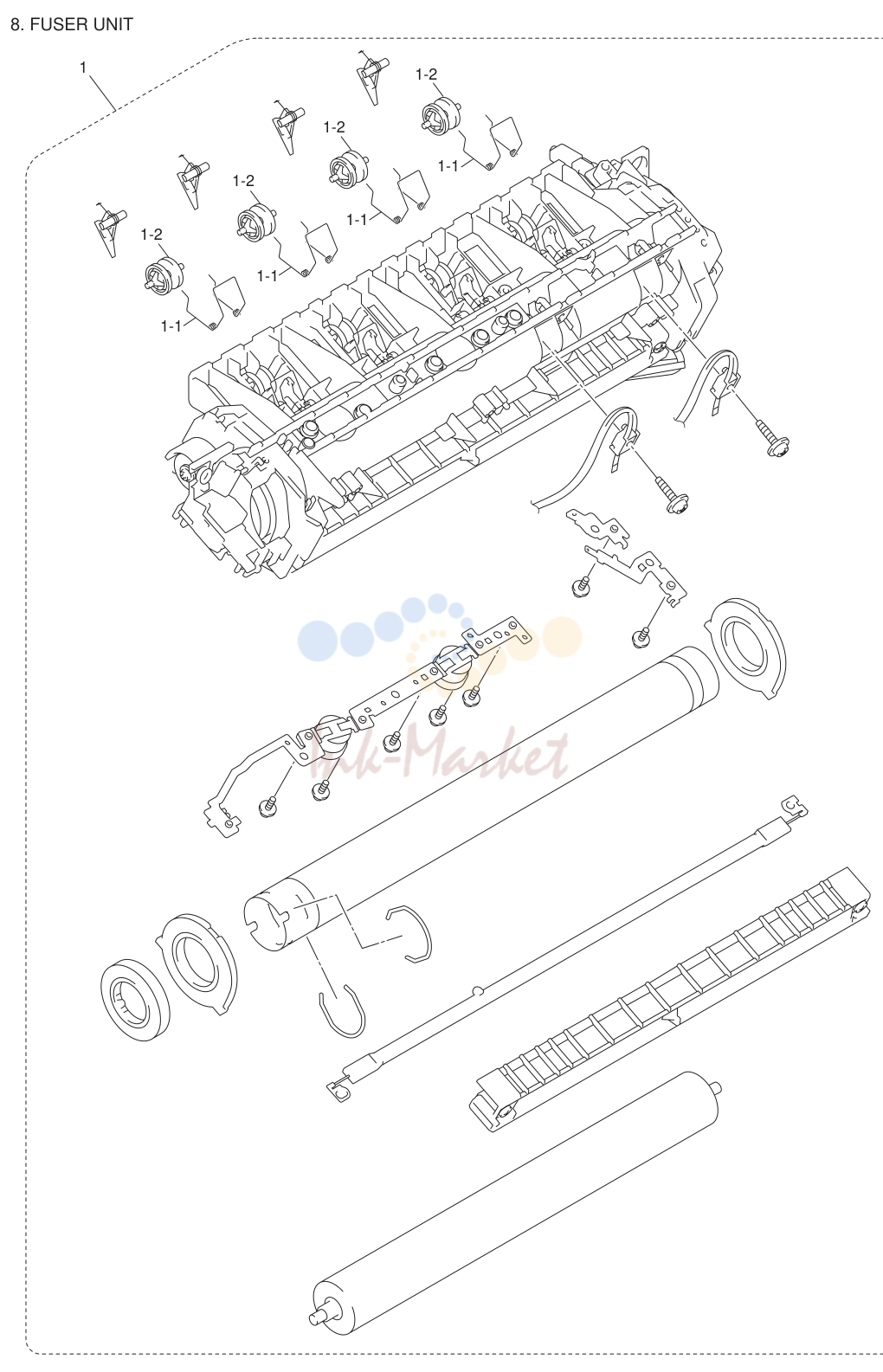

7. FUSER UNIT

№	Артикул	Описание
1	LU0126001 запросить цену →	1 TOP COVER ASSY AL PSL (HL-5240/5250DN/5251DN) chg
1	LU0126002 запросить цену →	1 TOP COVER ASSY AL PSL (HL-5240L)
1	LU0231001 запросить цену →	1 TOP COVER ASSY AL MOF BEL PSL (HL-5240 MOF BEL) del
1-1	LM5269001 запросить цену →	1 INNER CHUTE AL
1-1	LM5269005 запросить цену →	1 INNER CHUTE AL (HL-5240L)
1-2	LM5083001 запросить цену →	1 SW KEY A
1-3	LM5084001 запросить цену →	1 SW KEY B
1-4	LJ9933001 запросить цену →	1 PANEL PCB ASSY AL
1-5	085411216 запросить цену →	6 TAPTITE BIND B M4x12
1-6	LU0160001 запросить цену →	1 PAPER STACK LEVER ASSY AL add
2	LU0125001 запросить цену →	1 TOP COVER 2 ASSY 5270 PSL chg
2	LU0232001 запросить цену →	1 TOP COVER 2 ASSY 5280 PSL chg
2-1	LM5269001 запросить цену →	1 INNER CHUTE AL
2-2	LM5530001 запросить цену →	1 SW KEY A
2-3	LM5531001 запросить цену →	1 SW KEY B
2-4	LM5532001 запросить цену →	1 SW KEY C
2-5	LM5635001 запросить цену →	1 SET KEY PRINTED ASSY
2-6	LM5534001 запросить цену →	1 KEY TOP
2-7	LM9041001 запросить цену →	1 LCD PANEL PCB ASSY AL
2-8	LM5535001 запросить цену →	1 PANEL PLATE PRINTED ASSY
2-8	LM5768001 запросить цену →	1 PANEL PLATE PRINTED ASSY
2-9	LM9043001 запросить цену →	1 BACK LIGHT PCB ASSY AL
2-10	LE7130001 запросить цену →	1 BACK LIGHT FILM
2-11	085411216 запросить цену →	7 TAPTITE BIND B M4x12
2-12	LM5882001 запросить цену →	1 SET KEY FILM
2-13	LU0160001 запросить цену →	1 PAPER STACK LEVER ASSY AL add
2-14	LG6059001 запросить цену →	1 LCD add
3	LM5778001 запросить цену →	1 SIDE COVER R ASSY AL
3	LM5778005 запросить цену →	1 SIDE COVER R ASSY AL (HL-5240L)
4	LM5780001 запросить цену →	1 SIDE COVER L ASSY AL (HL-5240/5250DN/5251DN)
4	LM5779001 запросить цену →	1 SIDE COVER L 2 ASSY AL (HL-5270DN/5280DW)
4	LU0282001 запросить цену →	1 SIDE COVER L ASSY AL MOF (HL-5240 MOF BEL) add
4	LU0634001 запросить цену →	1 SIDE COVER L ASSY 5240L
5	LM5273001 запросить цену →	1 ACCESS COVER AL
5	LM5273005 запросить цену →	1 ACCESS COVER AL (HL-5240L)
6	LM5274001 запросить цену →	1 REAR COVER AL
6	LM5274005 запросить цену →	1 REAR COVER AL (HL-5240L)
7	LU0278001 ✓ в наличии	1 OUTER CHUTE ASSY2 EL20 CHG
7	LU0277001 запросить цену →	1 OUTER CHUTE ASSY2 EL25 (US, CAN) add
8	LM5424001 запросить цену →	1 DX COVER (HL-5240) chg
8	LM5424005 запросить цену →	1 DX COVER (HL-5240L)
9	LM5771001 запросить цену →	1 BROTHER EMBLEM AL
9	LM5771002 запросить цену →	1 BROTHER EMBLEM AL (HL-5240L)
10	LM5521001 запросить цену →	1 MODEL PLATE
10	LU0524001 запросить цену →	1 MODEL PLATE 5240L
10	LM5284001 запросить цену →	1 MODEL PLATE
10	LM5537001 запросить цену →	1 MODEL PLATE
10	LM5604001 запросить цену →	1 MODEL PLATE
10	LU0059001 запросить цену →	1 MODEL PLATE 5251 add
11	LM5542001 запросить цену →	1 PROCESS UNIT OP LABEL AL US
11	LM5834001 запросить цену →	1 PROCESS UNIT OP LABEL AL EUR
11	LM5835001 запросить цену →	1 PROCESS UNIT OP LABEL AL AP
11	LM5836001 запросить цену →	1 PROCESS UNIT OP LABEL AL CHN
11	LU0060001 запросить цену →	1 PROCESS UNIT OP LABEL AL ITA (HL-5251DN) add
12	LM5758001 запросить цену →	1 RELEASE LABEL
13	085411216 запросить цену →	6 TAPTITE BIND B M4x12

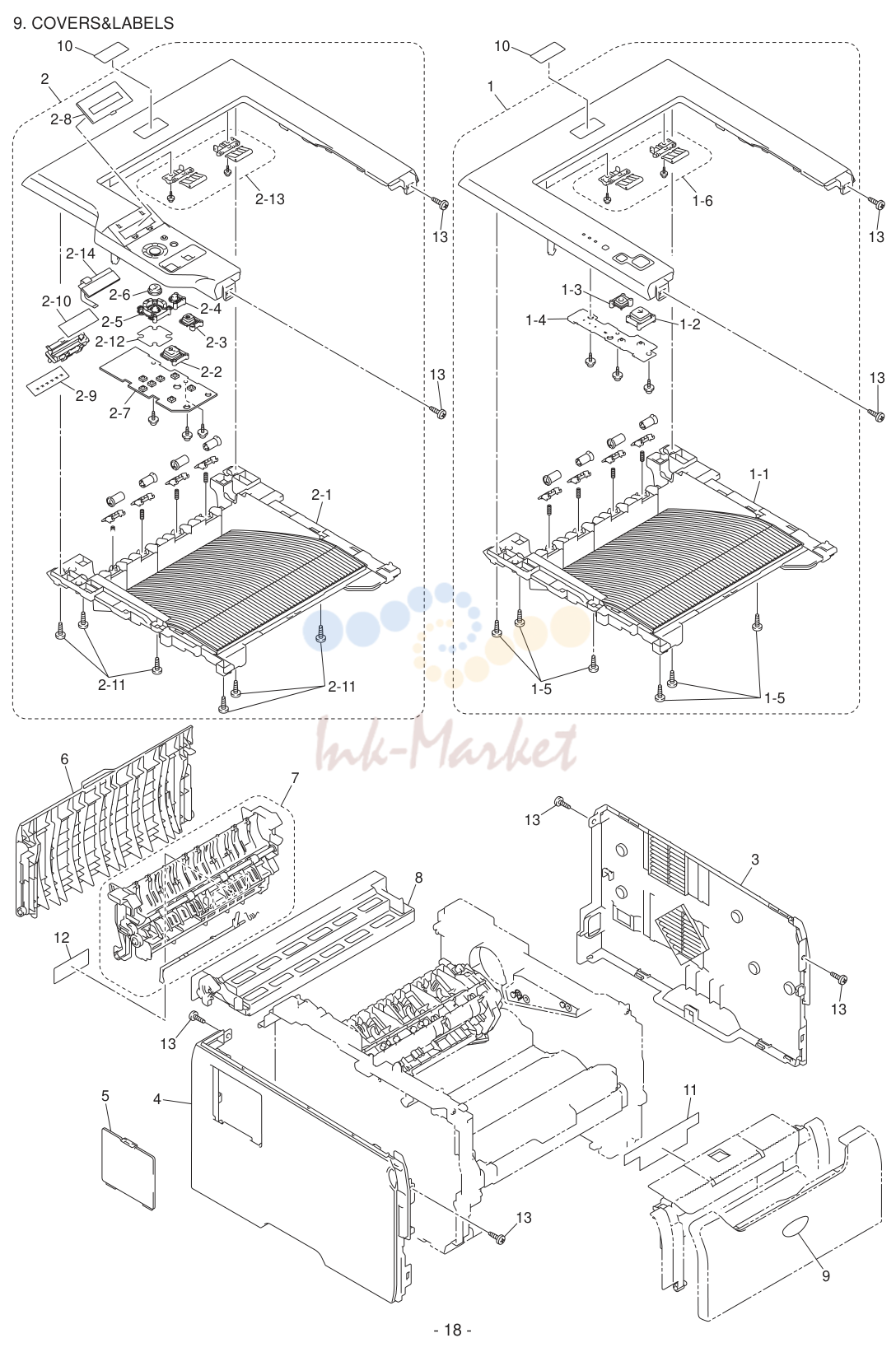

8. COVERS&LABELS

№	Артикул	Описание
1	LM9076001 ✓ в наличии	1 MAIN PCB ASSY
1	LV0119001 запросить цену →	1 MAIN PCB ASSY 5240L
1	LM9077001 запросить цену →	1 MAIN PCB ASSY
1	LM9110001 ✓ в наличии	1 MAIN PCB ASSY
1	LM9064001 запросить цену →	1 MAIN PCB ASSY 5280DW US
1	LM9138001 запросить цену →	1 MAIN PCB ASSY 5280DW EU
1	LM9169001 запросить цену →	1 MAIN PCB ASSY 5240 CHN add
1	LM9170001 запросить цену →	1 MAIN PCB ASSY 5250 CHN add
1	LM9429001 запросить цену →	1 MAIN PCB ASSY 5240 IND add
1	LM9430001 запросить цену →	1 MAIN PCB ASSY 5250 IND add
1	LV0048001 запросить цену →	1 MAIN PCB ASSY 5250 KOR ADD

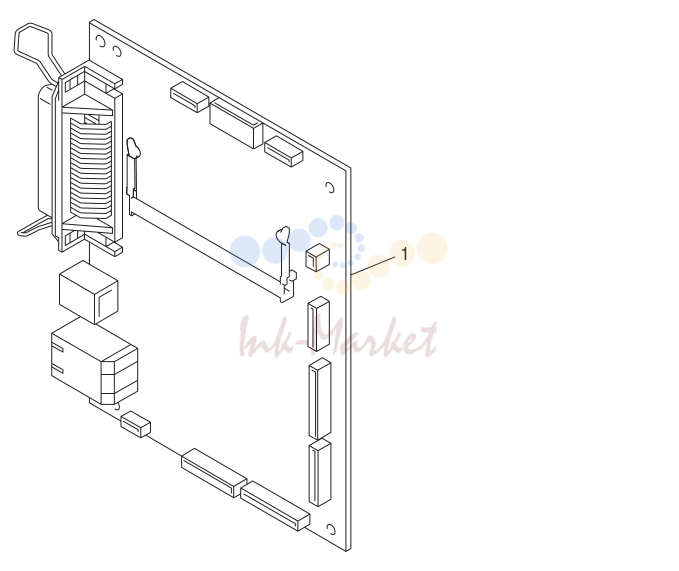

9. MAIN PCB

№	Артикул	Описание
1	LJ9979001 запросить цену →	1 PS PCB UNIT AL 115V
1	LJ9983001 запросить цену →	1 PS PCB UNIT AL 230V
1	LM9088001 ✓ в наличии	1 PS PCB UNIT AL CHN (CHN, IND, RUS) CHG

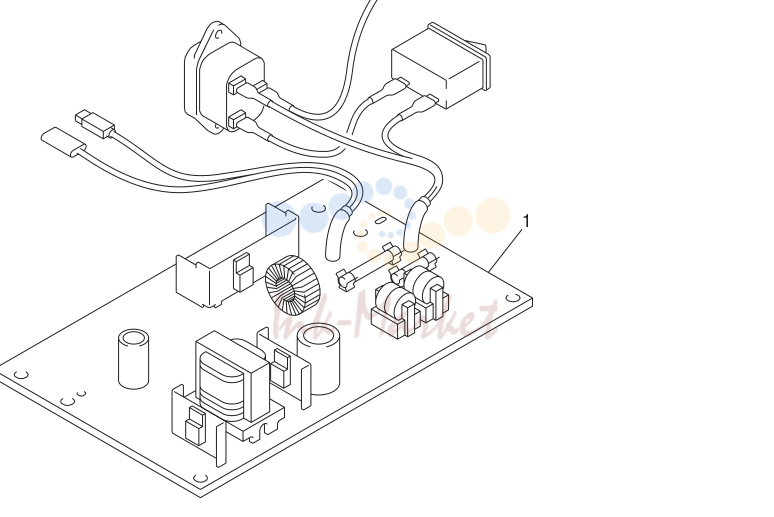

10. LVPS

№	Артикул	Описание
1	LU0015001 запросить цену →	1 CD ASSY 40/50 S AL chg
1	LM5594001 запросить цену →	1 CD ASSY 70 AL del
1	LM6464001 запросить цену →	1 CD ASSY 70/80 AL chg
1	LM6232001 запросить цену →	1 CD ASSY AL CHN
1	LM5997001 запросить цену →	1 CD ASSY 40/50AL EEU/RUS del
1	LM5903001 запросить цену →	1 CD ASSY AL EEU/RUS add
1	LM6785001 запросить цену →	1 CD ASSY HL-5240 KOR add
1	LU0244001 запросить цену →	1 CD ASSY AL KOR (HL-5250DN KOR) add
1	LM6947001 запросить цену →	1 CD ASSY 40/50 AL IND add
2	LM5292001 запросить цену →	1 SET GUIDE AL ENG del
2	LM6472001 запросить цену →	1 SET GUIDE AL ENG UNIV chg
2	LM5668001 запросить цену →	1 SET GUIDE AL-LCD ENG
2	LM5678001 запросить цену →	1 SET GUIDE AL-W ENG del
2	LM6475001 запросить цену →	1 SET GUIDE AL-W ENG UNIV chg
2	LM5628001 запросить цену →	1 SET GUIDE AL FRE del
2	LM6473001 запросить цену →	1 SET GUIDE AL FRE UNIV chg
2	LM5667001 запросить цену →	1 SET GUIDE AL-LCD FRE
2	LM5680001 запросить цену →	1 SET GUIDE AL-W FRE del
2	LM6476001 запросить цену →	1 SET GUIDE AL-W FRE UNIV chg
2	LM5618001 запросить цену →	1 SET GUIDE AL GER
2	LM5666001 запросить цену →	1 SET GUIDE AL-LCD GER
2	LM5679001 запросить цену →	1 SET GUIDE AL-W GER
2	LM5651001 запросить цену →	1 SET GUIDE AL SPA del
2	LM6474001 запросить цену →	1 SET GUIDE AL SPA UNIV chg
2	LM5671001 запросить цену →	1 SET GUIDE AL-LCD SPA
2	LM5683001 запросить цену →	1 SET GUIDE AL-W SPA
2	LM5652001 запросить цену →	1 SET GUIDE AL POR
2	LM5672001 запросить цену →	1 SET GUIDE AL-LCD POR
2	LM5684001 запросить цену →	1 SET GUIDE AL-W POR
2	LM5638001 запросить цену →	1 SET GUIDE AL ITA
2	LM5670001 запросить цену →	1 SET GUIDE AL-LCD ITA
2	LM5682001 запросить цену →	1 SET GUIDE AL-W ITA
2	LM5657001 запросить цену →	1 SET GUIDE AL CHN
2	LM5653001 запросить цену →	1 SET GUIDE AL NOR
2	LM5673001 запросить цену →	1 SET GUIDE AL-LCD NOR
2	LM5685001 запросить цену →	1 SET GUIDE AL-W NOR
2	LM5662001 запросить цену →	1 SET GUIDE AL SWE
2	LM5674001 запросить цену →	1 SET GUIDE AL-LCD SWE
2	LM5686001 запросить цену →	1 SET GUIDE AL-W SWE
2	LM5663001 запросить цену →	1 SET GUIDE AL DAN
2	LM5675001 запросить цену →	1 SET GUIDE AL-LCD DAN
2	LM5687001 запросить цену →	1 SET GUIDE AL-W DAN
2	LM5664001 запросить цену →	1 SET GUIDE AL FIN
2	LM5676001 запросить цену →	1 SET GUIDE AL-LCD FIN
2	LM5688001 запросить цену →	1 SET GUIDE AL-W FIN
2	LM5665001 запросить цену →	1 SET GUIDE AL DUT
2	LM5669001 запросить цену →	1 SET GUIDE AL-LCD DUT
2	LM5681001 запросить цену →	1 SET GUIDE AL-W DUT
2	LM5893001 запросить цену →	1 SET GUIDE AL RUS add
2	LM5896001 запросить цену →	1 SET GUIDE AL-LCD RUS add
2	LM5891001 запросить цену →	1 SET GUIDE AL ENG/CZE/HUN add
2	LM5894001 запросить цену →	1 SET GUIDE AL-LCD ENG/CZE/HUN add
2	LM5892001 запросить цену →	1 SET GUIDE AL POL/BUL/ROM add
2	LM5895001 запросить цену →	1 SET GUIDE AL-LCD POL/BUL/ROM add
2	LM6945001 запросить цену →	1 SET GUIDE 40/50 AL IND add
3	LU0425001 запросить цену →	1 CD-ROM ASSY VISTA EU/US CHG
3	LU0426001 запросить цену →	1 CD-ROM ASSY VISTA CHN/ENG ADD
3	LU0429001 запросить цену →	1 CD-ROM ASSY VISTA EEU/RUS ADD
3	LU0430001 запросить цену →	1 CD-ROM ASSY VISTA KOR ADD
4	LJ9803001 запросить цену →	1 USB CABLE 2.0 CHN add
5	LU0354001 запросить цену →	1 SETUP GUIDE VISTA ENG ADD
5	LU0370001 запросить цену →	1 SETUP GUIDE VISTA W ENG ADD
5	LU0355001 запросить цену →	1 SETUP GUIDE VISTA GER ADD
5	LU0371001 запросить цену →	1 SETUP GUIDE VISTA W GER ADD
5	LU0356001 запросить цену →	1 SETUP GUIDE VISTA FRE ADD
5	LU0372001 запросить цену →	1 SETUP GUIDE VISTA W FRE ADD
5	LU0357001 запросить цену →	1 SETUP GUIDE VISTA DUT ADD
5	LU0373001 запросить цену →	1 SETUP GUIDE VISTA W DUT ADD
5	LU0358001 запросить цену →	1 SETUP GUIDE VISTA ITA ADD
5	LU0374001 запросить цену →	1 SETUP GUIDE VISTA W ITA ADD
5	LU0359001 запросить цену →	1 SETUP GUIDE VISTA SPA ADD
5	LU0375001 запросить цену →	1 SETUP GUIDE VISTA W SPA ADD
5	LU0360001 запросить цену →	1 SETUP GUIDE VISTA POR ADD
5	LU0376001 запросить цену →	1 SETUP GUIDE VISTA W POR ADD
5	LU0361001 запросить цену →	1 SETUP GUIDE VISTA NOR ADD
5	LU0377001 запросить цену →	1 SETUP GUIDE VISTA W NOR ADD
5	LU0362001 запросить цену →	1 SETUP GUIDE VISTA SWE ADD
5	LU0378001 запросить цену →	1 SETUP GUIDE VISTA W SWE ADD
5	LU0363001 запросить цену →	1 SETUP GUIDE VISTA DAN ADD
5	LU0379001 запросить цену →	1 SETUP GUIDE VISTA W DAN ADD
5	LU0364001 запросить цену →	1 SETUP GUIDE VISTA FIN ADD
5	LU0380001 запросить цену →	1 SETUP GUIDE VISTA W FIN ADD
5	LU0365001 запросить цену →	1 SETUP GUIDE VISTA ENG/CEZ/HUN ADD
5	LU0366001 запросить цену →	1 SETUP GUIDE VISTA POL/BUL/ROM ADD
5	LU0367001 запросить цену →	1 SETUP GUIDE VISTA RUS ADD
5	LU0368001 запросить цену →	1 SETUP GUIDE VISTA CHN ADD
1	LM5616001 запросить цену →	1 CARTON HL-5240 US
1	LL0943001 запросить цену →	1 CARTON HL-5250 US/ HL-5250DNT US
1	LM5841001 запросить цену →	1 CARTON HL-5280DW US
1	LM5639001 запросить цену →	1 CARTON HL-5240 EU
1	LU0525001 запросить цену →	1 CARTON HL-5240L EU
1	LM5699001 запросить цену →	1 CARTON HL-5250DN EU
1	LM5765001 запросить цену →	1 CARTON HL-5270DN EU
1	LM5837001 запросить цену →	1 CARTON HL-5280DW EU
1	LM5655001 запросить цену →	1 CARTON HL-5240 CHN
1	LM5722001 запросить цену →	1 CARTON HL-5250DN CHN
1	LM6786001 запросить цену →	1 CARTON HL-5240 KOR add
1	LU0245001 запросить цену →	1 CARTON HL-5250DN KOR ADD
1	LM6953001 запросить цену →	1 CARTON HL-5240 IND add
1	LM6956001 запросить цену →	1 CARTON HL-5250DN IND add
1	LU0052001 запросить цену →	1 CARTON HL-5251DN COSIP ITA add
2	LM5294001 запросить цену →	1 POLYSTYRENE PAD ASSY AL 40/50
2	LM5599001 запросить цену →	1 POLYSTYRENE PAD ASSY AL 70/80
3	LM5298001 запросить цену →	1 OPTION CARTON AL
4	LJ5584001 запросить цену →	1 BAG, 700X800H
5	LM5826001 запросить цену →	1 CARTON OUTER 5250DNT US
6	LM5829001 запросить цену →	4 PAD 5250DNT A (HL-5250DNT US)
7	LM2042001 запросить цену →	2 PAD 5250LT B (HL-5250DNT US)
