Brother HL-5130 — каталог запчастей со схемами

Содержание

1. FRAME L/ DRIVE UNIT
2. FRAME L / DRIVE UNIT
3. FRAME UNIT
4. PAPER FEEDER
5. MODEL HL-5150D/5170DN/5150DLT/5170DNLT US 84U-Z73/Z74/Z76/Z77-042
6. PAPER TRAY
7. FIXING UNIT
8. COVERS/LABELS
9. ENGINE PCB
10. PACKING MATERIALS

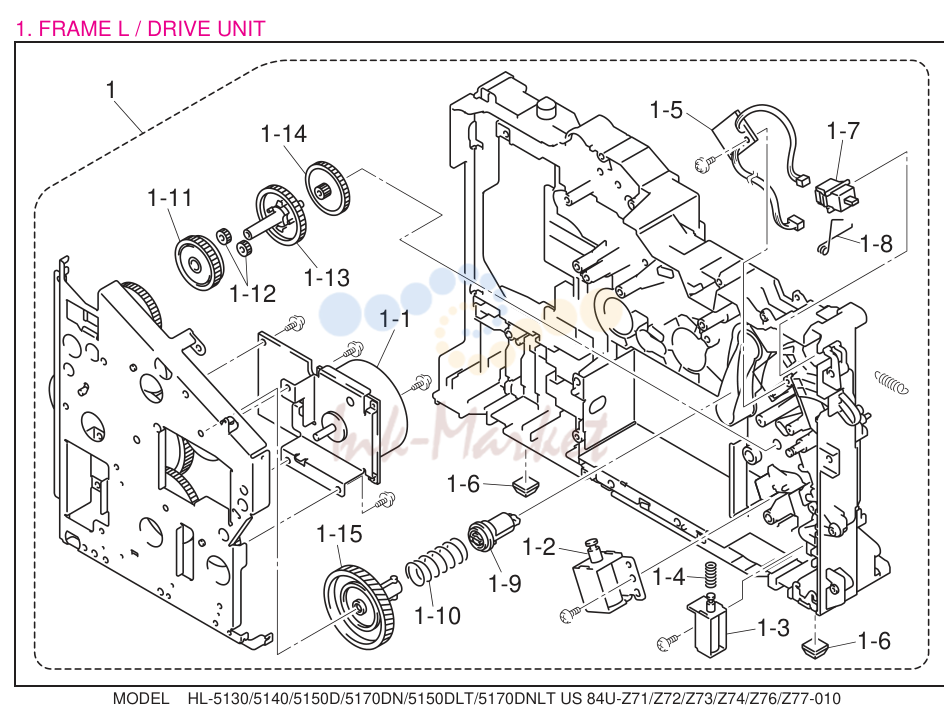

1. FRAME L/ DRIVE UNIT

№	Артикул	Описание
1	LM2495001 запросить цену →	1 MAIN FRAME L UNIT 30 E
1	LM2434001 запросить цену →	1 MAIN FRAME L UNIT 40 E
1	LM2490001 запросить цену →	1 MAIN FRAME L UNIT 50D E
1	LM2488001 запросить цену →	1 MAIN FRAME L UNIT 70DN E
1-1	LM2440001 запросить цену →	1 MAIN MOTOR ASSY ZL2E
1-2	LJ7386001 запросить цену →	1 F/R SOLENOID ASSY
1-3	LJ7391001 запросить цену →	1 P/R SOLENOID ASSY
1-4	LJ5014001 запросить цену →	1 SOLENOID RELEASE SPRING P/R
1-5	LJ9166001 запросить цену →	1 TONER LED PCB UNIT ASSY ZL2 B512156
1-6	LJ7403001 запросить цену →	2 RUBBER FOOT
1-7	LG3218001 запросить цену →	1 DOCUMENT COVER SENSOR
1-8	LJ7784001 запросить цену →	1 SENSOR CLIP
1-9	LJ7377001 запросить цену →	1 DEVELOP JOINT
1-10	LJ7376001 запросить цену →	1 JOINT SPRING
1-11	UH3044000 запросить цену →	1 GEAR, 40/54Y
1-12	UL6569000 запросить цену →	2 GEAR 17 PLANETARY
1-13	UL8977001 запросить цену →	1 GEAR 45 ARM F/R
1-14	LM2444001 запросить цену →	1 GEAR 20 CENTER F/R
1-15	LJ7375001 запросить цену →	1 DEV DRIVE GEAR ZL2 ADD
1	LM2733001 запросить цену →	1 MAIN FRAME R UNIT E chg
1-1	LJ9612001 запросить цену →	1 TONER SENSOR PCB UNIT ZL2 B512187
1-2	LJ7403001 запросить цену →	2 RUBBER FOOT
1-3	LM2731001 запросить цену →	1 TE FILM add

2. FRAME L / DRIVE UNIT

№	Артикул	Описание
1	LJ7490001 запросить цену →	1 GROUND SPRING
2	LM2445001 запросить цену →	1 FILTER with white marking
3	LJ7496001 запросить цену →	1 SPRING, EXTENSION P/R
4	LJ7501001 запросить цену →	1 MIDDLE ROLLER GEAR
5	LJ7502001 запросить цену →	1 IDLE GEAR
6	LJ7504001 запросить цену →	1 GROUND WIRE
7	LM2473001 запросить цену →	1 FAN MOTOR 60 UNIT LV
8	LM2474001 запросить цену →	1 FAN MOTOR 60 UNIT
9	LJ7579001 запросить цену →	1 MP SOLENOID HOLDER UNIT
10	LM2720001 запросить цену →	1 SECTOR GEAR PR ASSY E ADD
11	UH2378000 запросить цену →	1 SPRING HOOK ADD
1	LM2835001 запросить цену →	1 LASER UNIT (SP) CHG
2	085310815 запросить цену →	6 TAPTITE, BIND B M3X8

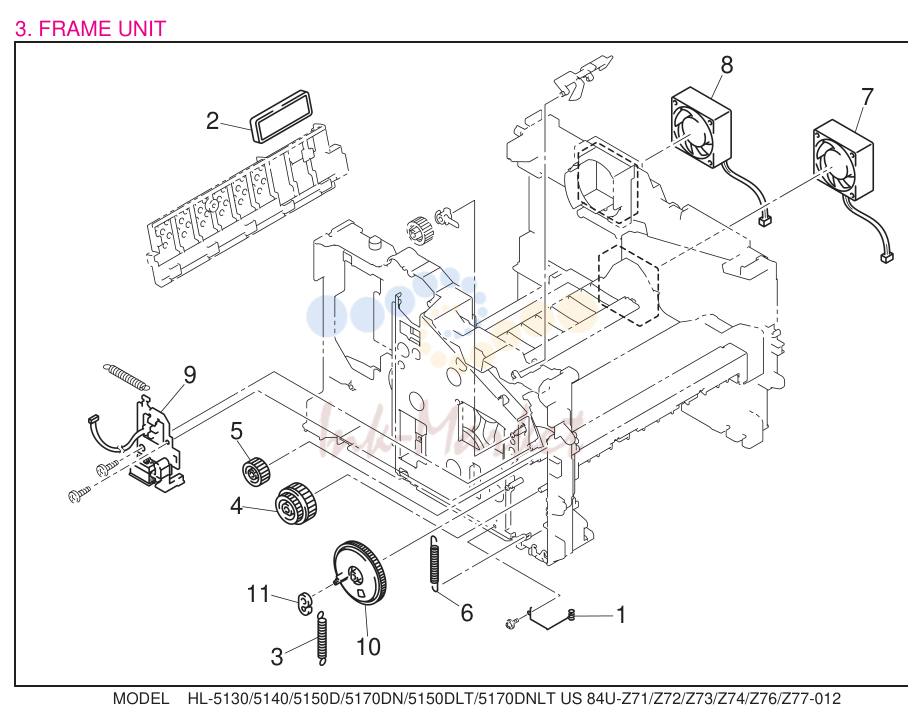

3. FRAME UNIT

№	Артикул	Описание
1	LJ7322001 запросить цену →	1 REGIST FRONT ACTUATOR
2	LM2590001 запросить цену →	1 REGIST FRONT ACTUATOR SPRING
3	LJ7324001 запросить цену →	1 REGIST REAR ACTUATOR
4	LJ7325001 запросить цену →	1 REGIST REAR ACTUATOR SPRING
5	LJ7703001 ✓ в наличии	1 PAPER PICK-UP ROLLER ASSY ZL2
6	LM2601001 запросить цену →	1 PE ACTUATOR ZL2 (HL-
7	LJ9235001 запросить цену →	1 CASSETTE SENSOR PCB ASSY ZL2 (HL- B512095
8	LJ5155001 запросить цену →	1 CA ACTUATOR (HL-5140/5150D/5170DN)
9	LJ5211001 запросить цену →	1 PE SENSOR COVER (HL-
10	LM2033001 запросить цену →	1 FRONT CHUTE GUIDE ASSY ZL2
11	LM2032001 запросить цену →	1 FRONT TRAY CHUTE ASSY ZL2
12	LJ5020001 запросить цену →	1 BUSH L
13	LJ5021001 запросить цену →	1 BUSH R
14	LJ7730001 запросить цену →	2 ROLLER COLLAR ZL2
15	LU0508001 ✓ в наличии	1 ROLLER 6 GUIDE/ ROLLER (SP) CHG
16	LJ7342001 запросить цену →	1 FRONT CHUTE (HL-5130/5140) add
16	LM2558001 запросить цену →	1 FRONT CHUTE (HL- add
1	LJ7551001 запросить цену →	1 MP UNIT ASSY
1-1	LJ7555001 ✓ в наличии	1 SEPARATION PLATE ASSY
1-2	LM2050001 ✓ в наличии	1 PAPER PICK-UP ROLLER ASSY (SP)
1-3	LJ7571001 запросить цену →	1 MP-PE ACTUATOR
1-4	LJ9222001 запросить цену →	1 MP-PE SENSOR PCB ASSY ZL2 B512107
2	LJ7587001 запросить цену →	1 MP TRAY ASSY
3	LM2313001 запросить цену →	1 MP FRONT COVER ASSY ZL2E
3-1	LJ7800001 запросить цену →	1 MP COVER RELEASE BUTTON add
4	LJ7589001 запросить цену →	1 MP PAPER GUIDE ASSY
5	LJ7600001 запросить цену →	1 DRIVE RELEASE LINK MP add

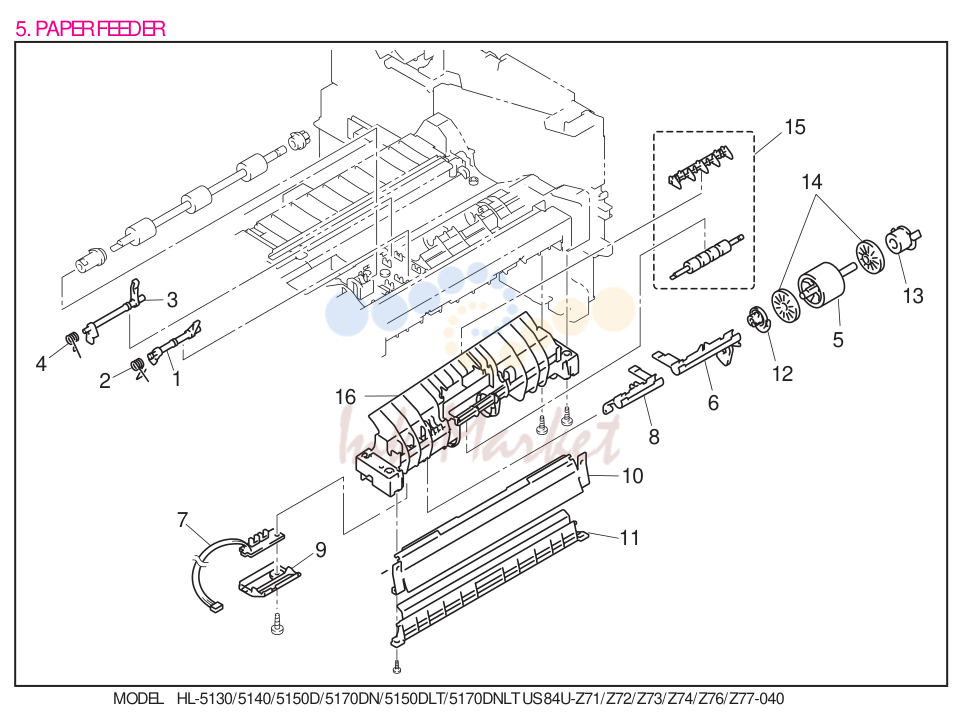

4. PAPER FEEDER

№	Артикул	Описание
1	LJ7661001 запросить цену →	1 DX FEED ASSY
1-1	LJ7663001 запросить цену →	2 SIDE REGIST ROLLER ZL2
1-2	LJ7664001 запросить цену →	1 DX FEED ROLLER
1-3	LJ5015001 запросить цену →	1 T-BELT (S)
1-4	LJ5240001 запросить цену →	1 T-BELT (L)
1-5	LJ5248001 запросить цену →	1 GUIDE ACTUATOR
1-6	LJ7669001 запросить цену →	1 GROUND WIRE
1-7	LJ7670001 запросить цену →	1 DX ROLLER HOLDER
1-8	LJ7671001 запросить цену →	3 PRESSURE ROLLER
1-9	LJ7672001 запросить цену →	3 PRESSURE ROLLER SPRING
1-10	085310816 запросить цену →	6 TAPTITE, BIND B M3x8

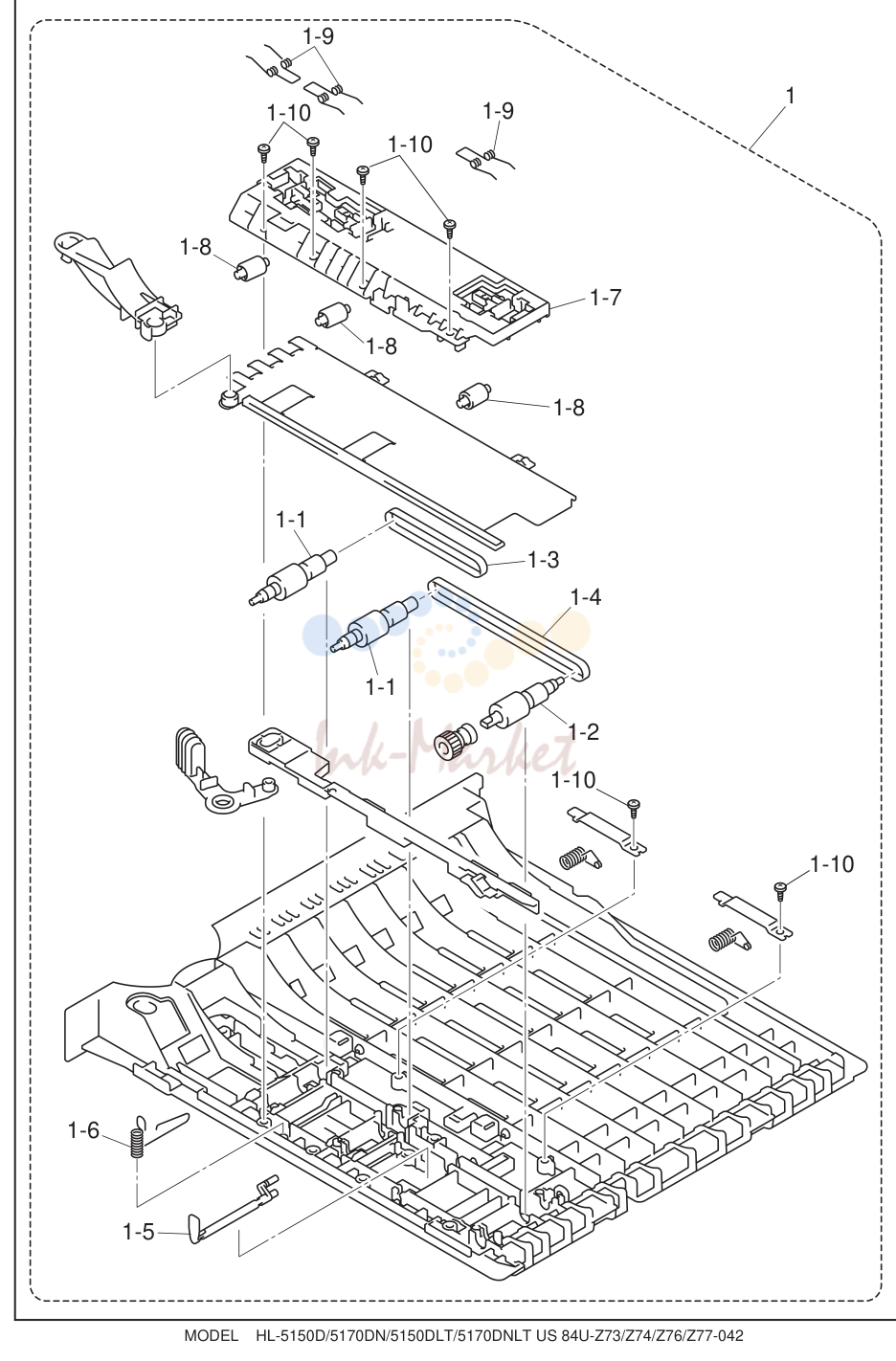

5. MODEL HL-5150D/5170DN/5150DLT/5170DNLT US 84U-Z73/Z74/Z76/Z77-042

№	Артикул	Описание
1	LJ7607001 запросить цену →	1 PAPER TRAY ASSY ZL2 BRO
1-1	LJ7307001 запросить цену →	1 PAD HOLDER ZL2
1-2	LJ5923001 запросить цену →	1 SEPARATION PAD SPRING
1-3	LJ7315001 запросить цену →	1 PAPER TRAY FRONT COVER
1-4	LJ7616001 запросить цену →	1 PAPER TRAY COVER
1-5	LJ7608001 запросить цену →	1 PAPER TRAY FRONT COVER LT

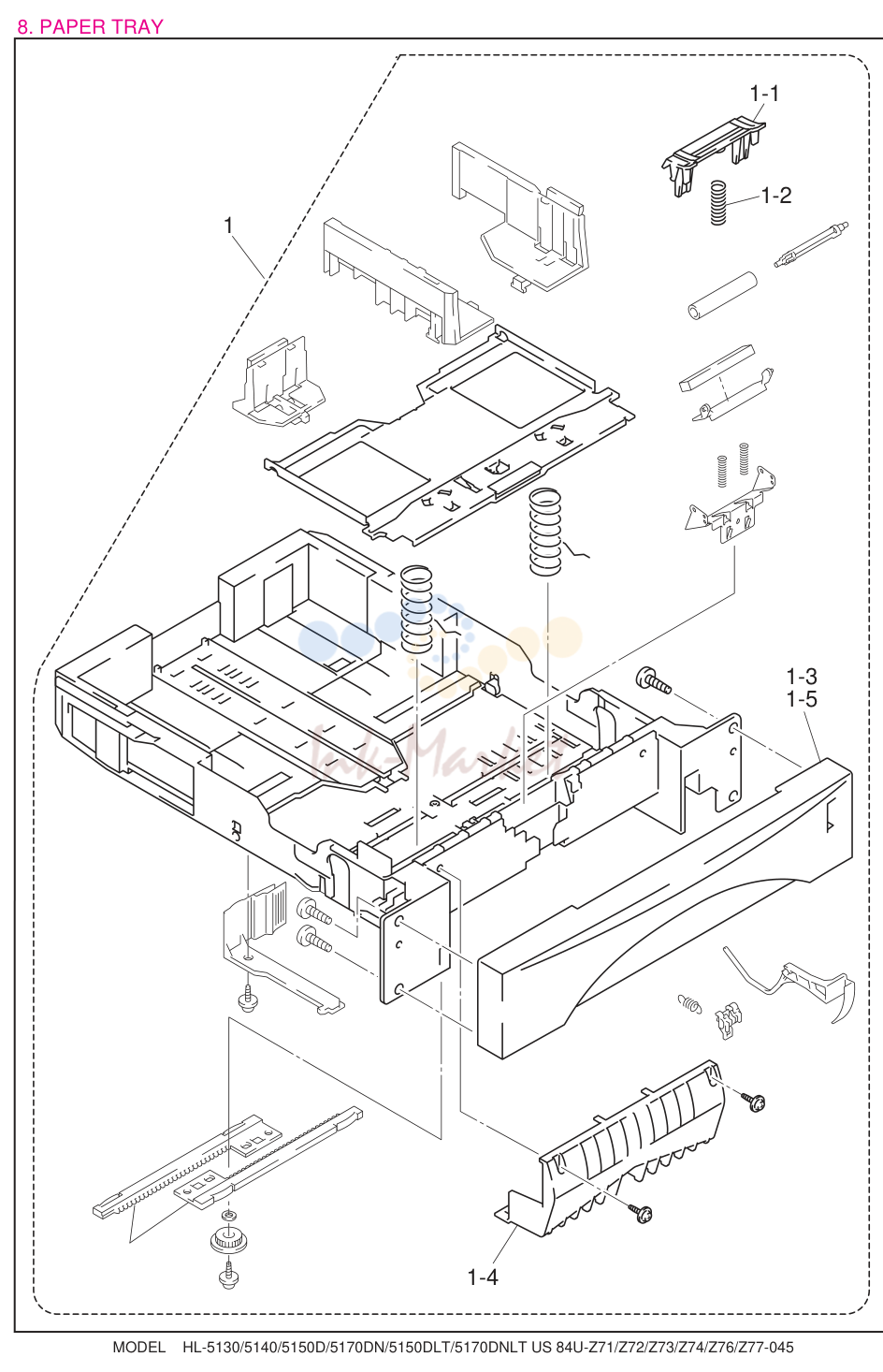

6. PAPER TRAY

№	Артикул	Описание
1	LM2578001 ✓ в наличии	1 FIXING UNIT, 230V(SP)
1	LM2579001 запросить цену →	1 FIXING UNIT, 115V(SP)
1-1	LM2706001 ✓ в наличии	1 HEAT ROLLER 25 2E
1-2	LJ7539001 запросить цену →	1 HALOGEN LAMP, 230V
1-2	LJ7417001 запросить цену →	1 HALOGEN LAMP, 115V
1-3	LJ7877001 ✓ в наличии	4 SEPARATE CLAW ASSY C
1-4	LJ7419001 запросить цену →	1 THERMISTOR ASSY
1-5	087311215 запросить цену →	1 TAPTITE, CUP B M3X12
1-6	LJ7428001 ✓ в наличии	3 CLEANER PINCH ROLLER ASSY S
1-7	LJ7432001 ✓ в наличии	1 CLEANER PINCH ROLLER ASSY L
1-8	LM2477001 ✓ в наличии	1 PRESSURE ROLLER
1-9	LJ9174001 запросить цену →	1 THERMISTOR RELAY PCB ASSY ZL2 B512161
1-10	LJ5289001 запросить цену →	1 PAPER EJECT ACTUATOR
1-11	LJ5066001 запросить цену →	1 EJECT ACTUATOR SPRING
1-12	LJ9176001 запросить цену →	1 EJECT SENSOR PCB ASSY ZL2 B512163
1-13	LJ7416001 ✓ в наличии	1 HR GEAR
1-14	LJ7414001 ✓ в наличии	2 HR BEARING
1-15	LM2254001 запросить цену →	2 SCREW, PAN (S/P WASHER) M26x8
1-16	LM2255001 запросить цену →	2 WASHER, PLAIN
1-17	LM2047001 ✓ в наличии	2 IDLE GEAR
1-18	LJ4118001 ✓ в наличии	1 EJECT ROLLER ASSY
2	085411216 запросить цену →	1 TAPTITE, BIND B M4X12
3	LJ4740001 запросить цену →	1 SHOULDER SCREW
4	LM2102001 запросить цену →	1 FU LAMP ASSEMBLY JIG ASSY

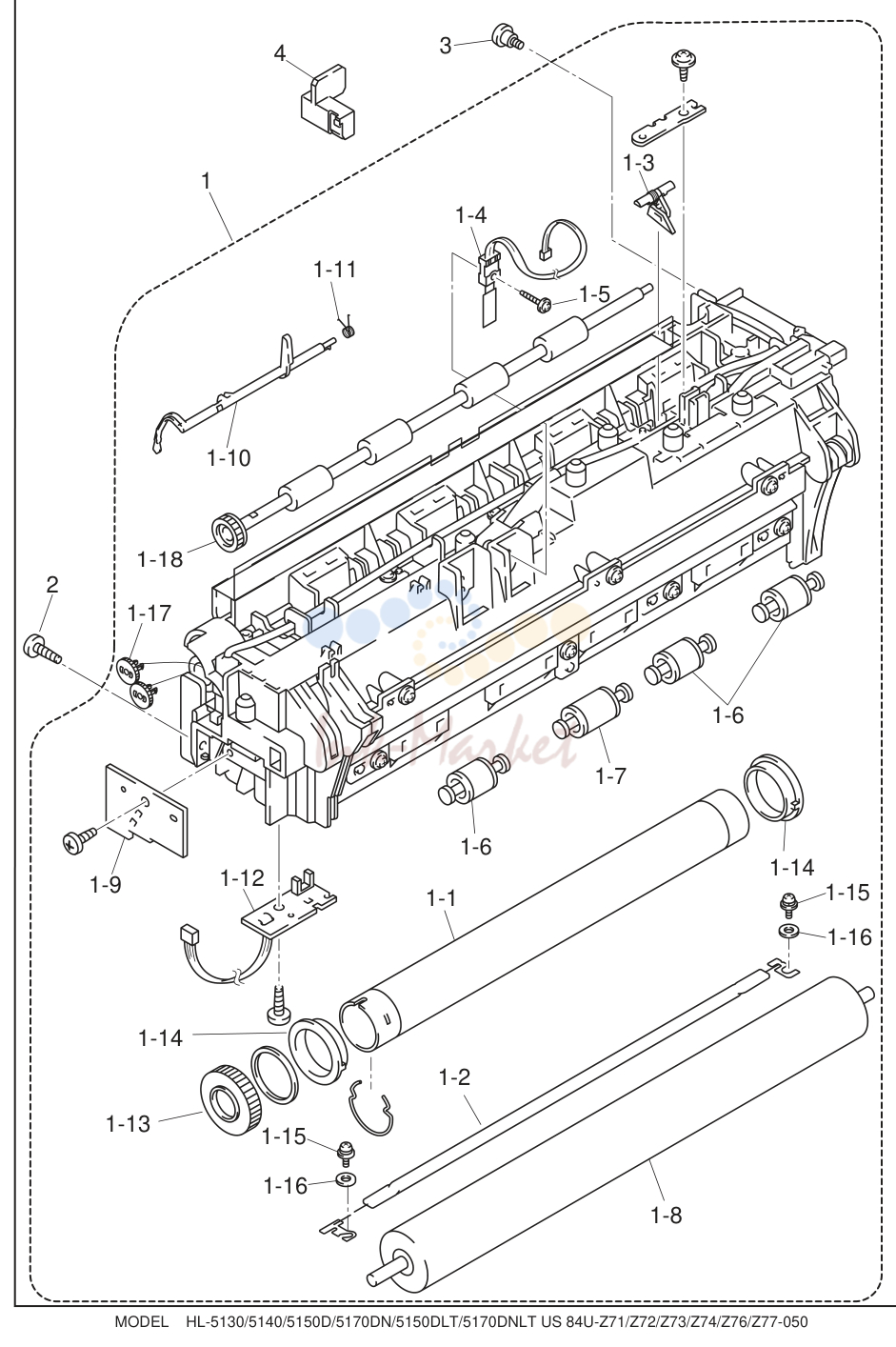

7. FIXING UNIT

№	Артикул	Описание
1	LM2273001 запросить цену →	1 TOP COVER ASSY ZL2E
1	LM6479001 запросить цену →	1 TOP COVER RIB ASSY ZL2E * ADD
1-1	LJ7911001 запросить цену →	2 CORRUGATION PINCH ROLLER R
1-2	LJ7912001 запросить цену →	2 CORRUGATION PINCH ROLLER L
1-3	UL9123001 ✓ в наличии	4 PINCH ROLLER HOLDER
2	LJ7451001 запросить цену →	1 SW KEY A
3	LJ7452001 запросить цену →	1 SW KEY B
4	087310815 запросить цену →	3 TAPTITE, CUP B M3X8 chg
5	LM2713001 запросить цену →	1 SIDE COVER R ASSY chg
6	LM2714001 запросить цену →	1 SIDE COVER L ASSY chg
7	LM2724001 запросить цену →	1 FRONT COVER ASSY ZL2E (HL-
7-1	LJ7463001 ✓ в наличии	1 FRONT COVER RELEASE BUTTON add
8	LJ7465001 запросить цену →	1 REAR COVER R
8	LM2760001 запросить цену →	1 REAR COVER R MOF (With MIN FIN logo) add
9	LJ7617001 запросить цену →	1 REAR COVER R MP
10	LJ7466001 запросить цену →	1 REAR COVER L
11	LJ7618001 запросить цену →	1 REAR COVER L MP
12	LJ7610001 запросить цену →	1 REAR COVER MP
13	LJ7613001 запросить цену →	1 REAR COVER MP TRAY
14	LJ7467001 запросить цену →	1 REAR COVER C
15	085411216 запросить цену →	1 TAPTITE, BIND B M4X12
16	LJ7469001 запросить цену →	1 OUTER CHUTE
17	LJ7699001 запросить цену →	1 OUTER CHUTE DX ASSY
18	LM2715001 запросить цену →	1 ACCESS COVER ASSY chg
19	LJ7895001 запросить цену →	1 SUPPORT FLAP
20	LJ7896001 запросить цену →	1 SUPPORT FLAP S
21	LJ7350001 запросить цену →	1 BROTHER EMBLEM
22	LM2507001 запросить цену →	1 MODEL PLATE
22	LM2504001 запросить цену →	1 MODEL PLATE
22	LM2505001 запросить цену →	1 MODEL PLATE 5150D
22	LM2506001 запросить цену →	1 MODEL PLATE 5170DN
23	LJ9180001 запросить цену →	1 PANEL PCB ASSY B512165
24	LJ0908001 запросить цену →	1 LASER CAUTION LABEL B add
25	LJ7468001 запросить цену →	1 LINK (HL-5130/5140) add
26	LM2978001 запросить цену →	1 TOP COVER RIB ASSY (SP) ADD
27	LM6340001 запросить цену →	1 TOP COVER RIB ASSY 2 (SP) ADD

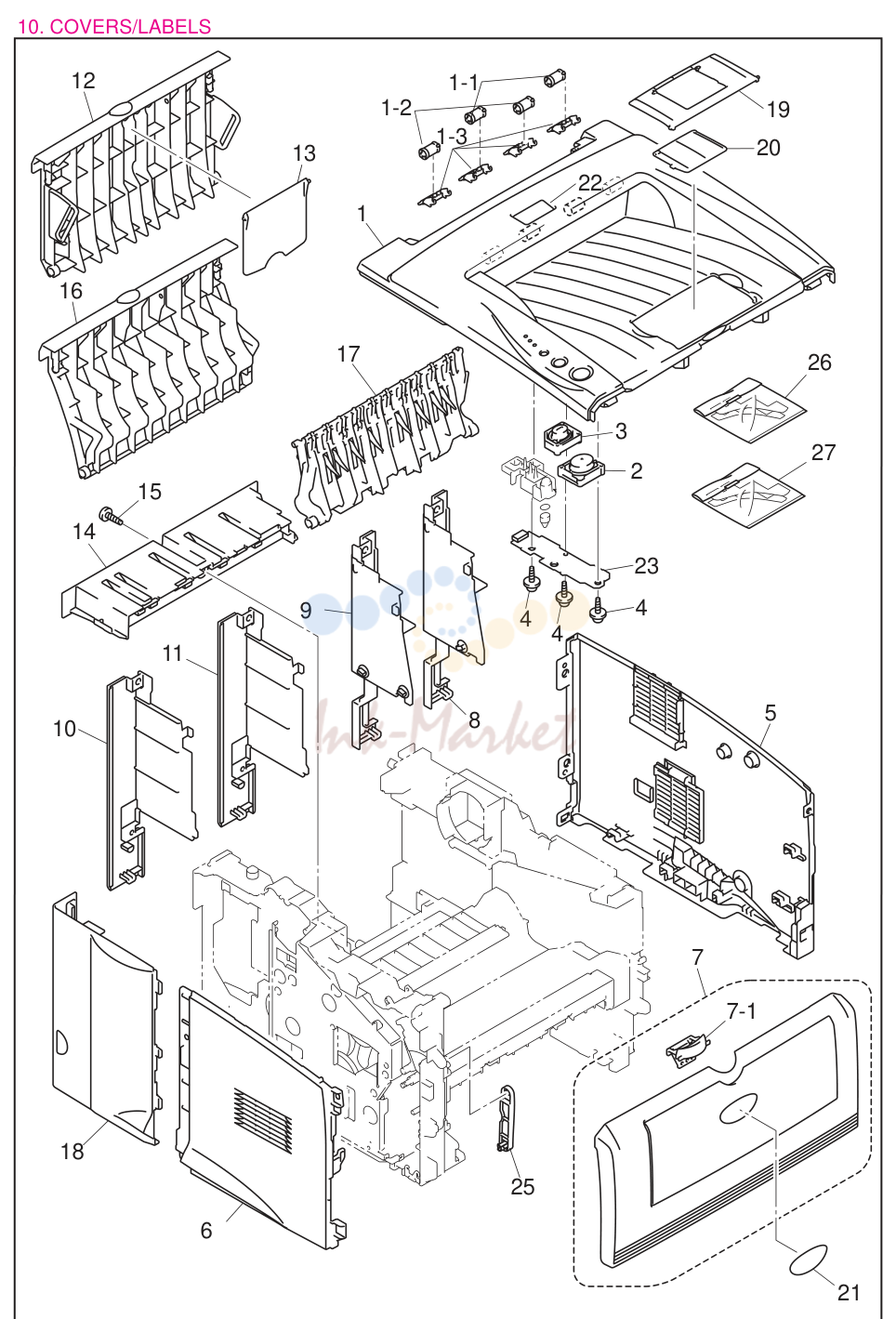

8. COVERS/LABELS

№	Артикул	Описание
1	LJ9901001 запросить цену →	1 MAIN PCB ASSY 5130 FLASH B512208 CHG
1	LJ9902001 запросить цену →	1 MAIN PCB ASSY 5140 FLASH B512208 CHG
1	LJ9903001 запросить цену →	1 MAIN PCB ASSY 5150D FLASH B512208 CHG
1	LJ9567001 запросить цену →	1 MAIN PCB ASSY 5170DN FLASH B512185
1	LJ9904001 запросить цену →	1 MAIN PCB ASSY 5150D KOR FLASH B512208 CHG
1	LJ9188001 запросить цену →	1 ZL2 ENGINE PCB ASSY 1 (HL-5130) B512153
1	LJ9274001 запросить цену →	1ZL2 ENGINE PCB ASSY 3 (HL- B512153
1	LG4404001 запросить цену →	1 ZL2 ENGINE PCB ASSY 4 (HL-5140) B512153
1	LJ9620001 запросить цену →	1 PS PCB UNIT 230V MPW5706
1	LJ9621001 запросить цену →	1 PS PCB UNIT 115V MPW5806
2	085411216 запросить цену →	1 TAPTITE, BIND B M4X12
3	LM2048001 запросить цену →	1 SCREW, PAN (S/P WASHER) M3.5X6

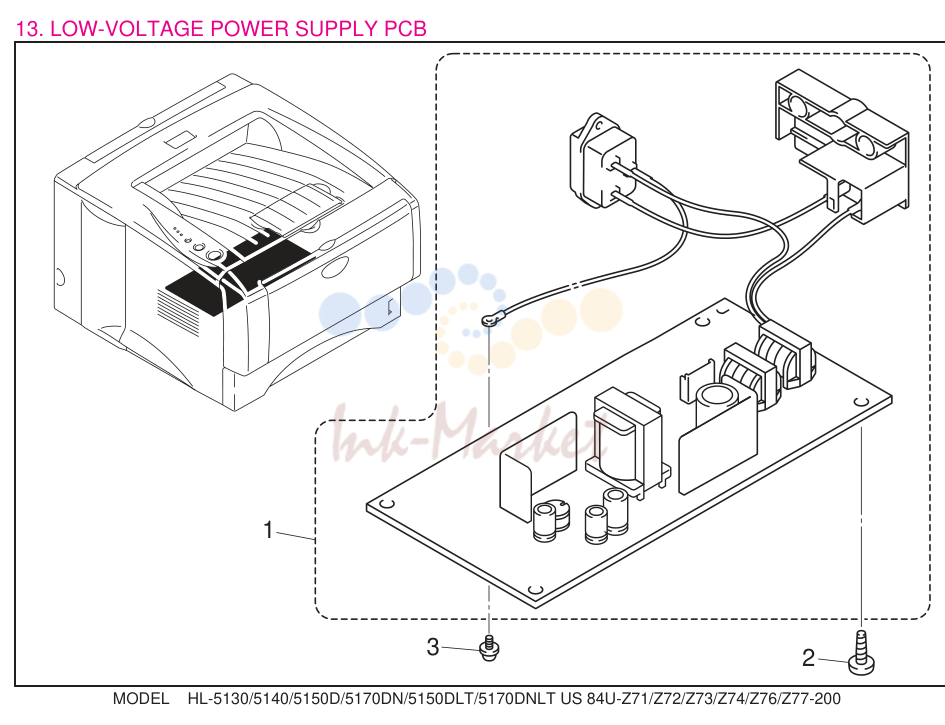

9. ENGINE PCB

№	Артикул	Описание
1	LJ9200001 запросить цену →	1 HIGH-VOLTAGE PS PCB ASSY ZL2 MPH3237
2	085411216 запросить цену →	1 TAPTITE, BIND B M4X12
1	LM2971001 запросить цену →	1 CD ASSY ZL2E CHG
1	LM2727001 запросить цену →	1 CD ASSY ZL2E KOR
1	LM2839001 запросить цену →	1 CD ASSY ZL2E EAST-EUR chg
1	LL0865001 запросить цену →	1 CARTON, HL-5130 EUR
1	LL0858001 запросить цену →	1 CARTON, HL-5140 US
1	LL0866001 запросить цену →	1 CARTON, HL-5140 EUR
1	LL0891001 запросить цену →	1 CARTON, HL-5140 KOR
1	LL0859001 запросить цену →	1 CARTON, HL-5150D US
1	LL0867001 запросить цену →	1 CARTON, HL-5150D EUR
1	LL0892001 запросить цену →	1 CARTON, HL-5150D KOR
1	LL0860001 запросить цену →	1 CARTON, HL-5170DN US
1	LL0868001 запросить цену →	1 CARTON, HL-5170DN EUR
2	LJ7357001 запросить цену →	1 POLYSTYRENE PAD ASSY ZL2
2	LM2412001 запросить цену →	1 POLYSTYRENE PAD ASSY ZL2E MP
3	LJ5584001 запросить цену →	1 BAG, 700X800H
4	LL0845001 запросить цену →	1 CARTON, OUTER HL-5150DLT US
4	LL0896001 запросить цену →	1 CARTON, OUTER HL-5170DNLT US add
1	LJ7920001 ✓ в наличии	1 PAPER FEEDING KIT
1-1	LJ7703001 ✓ в наличии	1 PAPER PICK-UP ROLLER ASSY ZL2*1
1-2	LJ7307001 запросить цену →	1 PAD HOLDER ZL2 *2
2	LM2953001 ✓ в наличии	1 ROLLER 6 GUIDE/ ROLLER (SP) DEL
2-1		1 ROLLER 6 GUIDE
2-2		1 FIRST FEED ROLLER ASSY ZL2

10. PACKING MATERIALS

№	Артикул	Описание
1	LJ9103001 запросить цену →	1 AC CORD ASSY LF, VDE
2	LJ9921001 запросить цену →	1 AC CORD ASSY LF, BS/PSB chg
3	LJ9254001 запросить цену →	1 AC CORD ASSY LF, SEV
4	LJ9256001 запросить цену →	1 AC CORD ASSY LF, DEMKO
5	LJ9295001 запросить цену →	1 AC CORD ASSY LF, SOUTH AFRICA
6	LJ9271001 запросить цену →	1 AC CORD ASSY LF, UL/CSA 10A
7	LJ9666001 запросить цену →	1 AC CORD LF, SAA chg
8	LM9288001 запросить цену →	1 AC CORD ASSY LF, ISRAEL CHG
9	LJ9294001 запросить цену →	1 AC CORD ASSY LF, CHILE
10	LJ9727001 запросить цену →	1 AC CORD LF, ARGENTINA add
