Brother HL-5030 — каталог запчастей со схемами

Содержание

1. FRAME L/ DRIVE UNIT
2. FRAME L / DRIVE UNIT
3. FRAME UNIT
4. PAPER FEEDER
5. PAPER CASSETTE
6. FIXING UNIT
7. COVERS
8. ENGINE PCB
9. PACKING MATERIALS

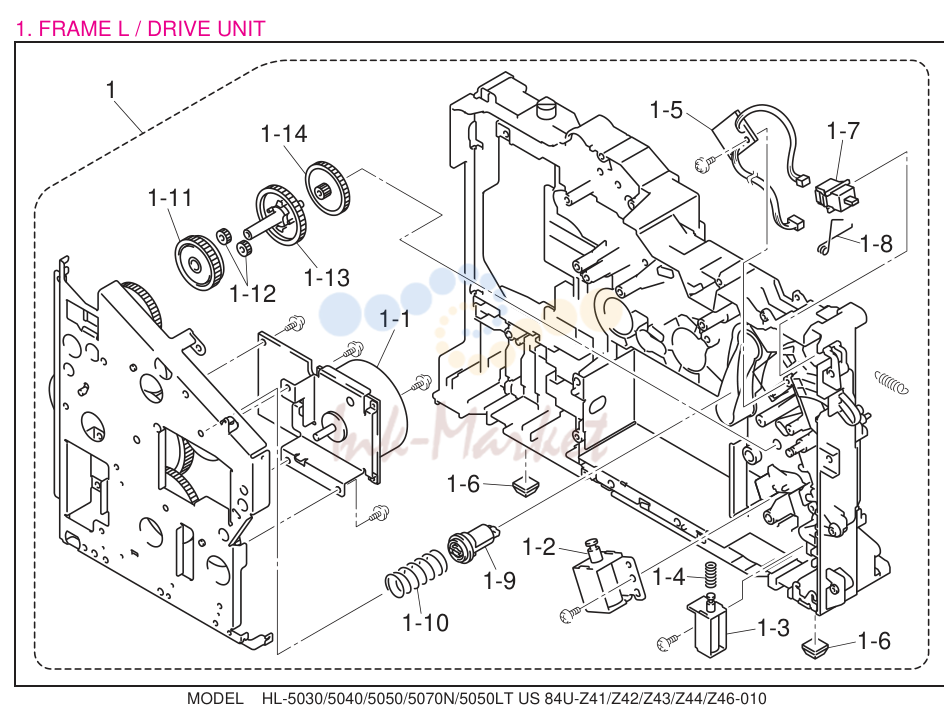

1. FRAME L/ DRIVE UNIT

№	Артикул	Описание
1	LJ7695001 запросить цену →	1 MAIN FRAME L UNIT
1	LJ7363001 запросить цену →	1 MAIN FRAME L UNIT
1	LJ7603001 запросить цену →	1 MAIN FRAME L UNIT
1	LJ7692001 запросить цену →	1 MAIN FRAME L UNIT 70N
1-1	LJ7381001 запросить цену →	1 MAIN MOTOR ASSY ZL2
1-2	LJ7386001 запросить цену →	1 F/R SOLENOID ASSY
1-3	LJ7391001 запросить цену →	1 P/R SOLENOID ASSY
1-4	LJ5014001 запросить цену →	1 SOLENOID RELEASE SPRING P/R
1-5	LJ9166001 запросить цену →	1 TONER LED PCB UNIT ASSY ZL2 B512156
1-6	LJ7403001 запросить цену →	2 RUBBER FOOT
1-7	LG3218001 запросить цену →	1 DOCUMENT COVER SENSOR
1-8	LJ7784001 запросить цену →	1 SENSOR CLIP
1-9	LJ7377001 запросить цену →	1 DEVELOP JOINT add
1-10	LJ7376001 запросить цену →	1 JOINT SPRING add
1-11	UH3044000 запросить цену →	1 GEAR, 40/54Y add
1-12	UL6569000 запросить цену →	2 GEAR 17 PLANETARY add
1-13	UL8977001 запросить цену →	1 GEAR 45 ARM F/R add
1-14	LJ5056001 запросить цену →	1 GEAR 20 CENTER F/R add
1	LM2732001 запросить цену →	1 MAIN FRAME R UNIT CHG
1-1	LJ9612001 запросить цену →	1 TONER SENSOR PCB UNIT ZL2 B512084 chg
1-2	LJ7403001 запросить цену →	2 RUBBER FOOT
1-3	LM2731001 запросить цену →	1 TE FILM ADD

2. FRAME L / DRIVE UNIT

№	Артикул	Описание
1	LJ7490001 запросить цену →	1 GROUND SPRING
2	LJ7492001 запросить цену →	1 FILTER
3	LJ7496001 запросить цену →	1 SPRING, EXTENSION P/R
4	LJ7501001 запросить цену →	1 MIDDLE ROLLER GEAR
5	LJ7502001 запросить цену →	1 IDLE GEAR
6	LJ7504001 запросить цену →	1 GROUND WIRE
7	LJ7505001 запросить цену →	1 FAN MOTOR 60 UNIT LV
8	LJ7508001 запросить цену →	1 FAN MOTOR 60 UNIT
9	LJ7579001 запросить цену →	1 MP SOLENOID HOLDER UNIT
10	LJ7535001 запросить цену →	1 SECTOR GEAR PR ASSY ADD
11	UH2378000 запросить цену →	1 SPRING HOOK ADD
1	LM2833001 запросить цену →	1 LASER UNIT ZL2 (SP) chg
2	085310815 запросить цену →	6 TAPTITE, BIND B M3X8

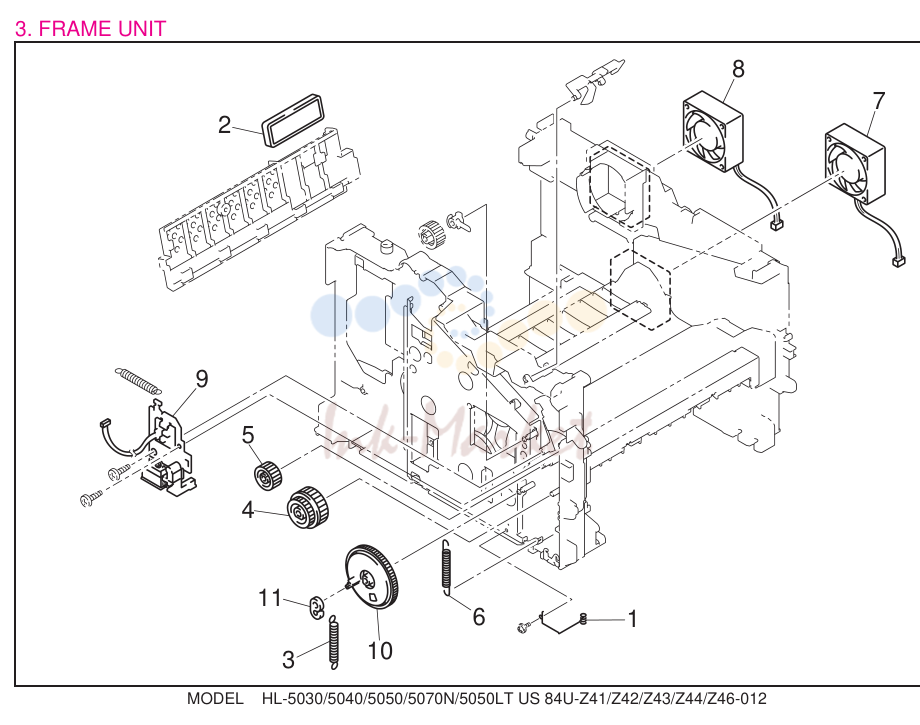

3. FRAME UNIT

№	Артикул	Описание
1	LJ7322001 запросить цену →	1 REGIST FRONT ACTUATOR
2	LM2590001 запросить цену →	1 REGIST FRONT ACTUATOR SPRING chg
3	LJ7324001 запросить цену →	1 REGIST REAR ACTUATOR
4	LJ7325001 запросить цену →	1 REGIST REAR ACTUATOR SPRING
5	LJ7703001 ✓ в наличии	1 PAPER PICK-UP ROLLER ASSY ZL2
6	LM2601001 запросить цену →	1 PE ACTUATOR ZL2 chg
7	LJ9235001 запросить цену →	1 CASSETTE SENSOR PCB ASSY ZL2 B512095
8	LJ5155001 запросить цену →	1 CA ACTUATOR
9	LJ5211001 запросить цену →	1 PE SENSOR COVER add
10	LM2033001 запросить цену →	1 FRONT CHUTE GUIDE ASSY ZL2 add
11	LM2032001 запросить цену →	1 FRONT TRAY CHUTE ASSY ZL2 add
12	LJ5020001 запросить цену →	1 BUSH L add
13	LJ5021001 запросить цену →	1 BUSH R add
14	LJ7730001 запросить цену →	2 ROLLER COLLAR ZL2 add
15	LM2399001 запросить цену →	1 ROLLER 6 GUIDE DEL
16	LJ7342001 запросить цену →	1 FRONT CHUTE add
1	LJ7551001 запросить цену →	1 MP UNIT ASSY
1-1	LJ7555001 ✓ в наличии	1 SEPARATION PLATE ASSY
1-2	LM2050001 ✓ в наличии	1 PAPER PICK-UP ROLLER ASSY (SP) chg
1-3	LJ7571001 запросить цену →	1 MP-PE ACTUATOR
1-4	LJ9222001 запросить цену →	1 MP-PE SENSOR PCB ASSY ZL2 B512107
2	LJ7587001 запросить цену →	1 MP TRAY ASSY add
3	LJ7596001 запросить цену →	1 MP FRONT COVER ASSY (HL- add
3-1	LJ7800001 запросить цену →	1 MP COVER RELEASE BUTTON ADD
4	LJ7589001 запросить цену →	1 MP PAPER GUIDE ASSY (HL-5050/5070N) add
5	LJ7600001 запросить цену →	1 DRIVE RELEASE LINK MP add

4. PAPER FEEDER

№	Артикул	Описание
1	LJ7607001 запросить цену →	1 PAPER TRAY ASSY ZL2 BRO
1-1	LJ7307001 запросить цену →	1 PAD HOLDER ZL2
1-2	LJ5923001 запросить цену →	1 SEPARATION PAD SPRING
1-3	LJ7315001 запросить цену →	1 PAPER TRAY FRONT COVER
1-4	LJ7616001 запросить цену →	1 PAPER TRAY COVER
1-5	LJ7608001 запросить цену →	1 PAPER TRAY FRONT COVER LT
2	LM2467001 запросить цену →	1 SHEET, CUSTOMIZE UK ZL2 (UK only) DEL

5. PAPER CASSETTE

№	Артикул	Описание
1	LM2216001 запросить цену →	1 FIXING UNIT, 230V(SP) chg
1	LM2215001 запросить цену →	1 FIXING UNIT, 115V(SP) chg
1-1	LJ7413001 запросить цену →	1 HEAT ROLLER
1-2	LJ7539001 запросить цену →	1 HALOGEN LAMP, 230V
1-2	LJ7417001 запросить цену →	1 HALOGEN LAMP, 115V
1-3	LJ7877001 ✓ в наличии	4 SEPARATE CLAW ASSY C
1-4	LJ7419001 запросить цену →	1 THERMISTOR ASSY
1-5	087311215 запросить цену →	1 TAPTITE, CUP B M3X12
1-6	LJ7428001 ✓ в наличии	3 CLEANER PINCH ROLLER ASSY S
1-7	LJ7432001 ✓ в наличии	1 CLEANER PINCH ROLLER ASSY L
1-8	LJ7436001 запросить цену →	1 PRESSURE ROLLER
1-9	LJ9174001 запросить цену →	1 THERMISTOR RELAY PCB ASSY ZL2
1-10	LJ5289001 запросить цену →	1 PAPER EJECT ACTUATOR
1-11	LJ5066001 запросить цену →	1 EJECT ACTUATOR SPRING
1-12	LJ9176001 запросить цену →	1 EJECT SENSOR PCB ASSY ZL2
1-13	LJ7416001 ✓ в наличии	1 HR GEAR 34 add
1-14	LJ7414001 ✓ в наличии	2 HR BEARING 25 add
1-15	LM2254001 запросить цену →	2 SCREW, PAN (S/P WASHER) M26x8 add
1-16	LM2255001 запросить цену →	2 WASHER, PLAIN 26 add
1-17	LM2047001 ✓ в наличии	2 IDLE GEAR 13 add
1-18	LJ4118001 ✓ в наличии	1 EJECT ROLLER ASSY ADD
2	085411216 запросить цену →	1 TAPTITE, BIND B M4X12 chg
3	LJ4740001 запросить цену →	1 SHOULDER SCREW chg
4	LM2102001 запросить цену →	1 FU LAMP ASSEMBLY JIG ASSY add

6. FIXING UNIT

№	Артикул	Описание
1	LM2103001 запросить цену →	1 TOP COVER ASSY chg
1-1	LJ7926001 запросить цену →	2 CORRUGATION PINCH ROLLER W del
1-2	LJ7925001 запросить цену →	2 PINCH ROLLER HOLDER W del
1-1	LJ7911001 запросить цену →	2 CORRUGATION PINCH ROLLER R add
1-2	LJ7912001 запросить цену →	2 CORRUGATION PINCH ROLLER L add
1-3	UL9123001 ✓ в наличии	4 PINCH ROLLER HOLDER add
2	LJ7451001 запросить цену →	1 SW KEY A
3	LJ7452001 запросить цену →	1 SW KEY B
4	087310815 запросить цену →	3 TAPTITE, CUP B M3X8 chg
5	LJ7453001 запросить цену →	1 SIDE COVER R
6	LM2448001 запросить цену →	1 SIDE COVER L chg
7	LM2554001 запросить цену →	1 FRONT COVER ASSY (HL-5030/5040) chg
7-1	LJ7463001 ✓ в наличии	1 FRONT COVER RELEASE BUTTON ADD
8	LJ7465001 запросить цену →	1 REAR COVER R (HL-5030/5040)
9	LJ7617001 запросить цену →	1 REAR COVER R MP (HL-5050/5070N)
10	LJ7466001 запросить цену →	1 REAR COVER L (HL-5030/5040)
11	LJ7618001 запросить цену →	1 REAR COVER L MP (HL-5050/5070N)
12	LJ7610001 запросить цену →	1 REAR COVER MP (HL-5050/5070N)
13	LJ7613001 запросить цену →	1 REAR COVER MP TRAY (HL-5050/5070N)
14	LJ7467001 запросить цену →	1 REAR COVER C
15	085411216 запросить цену →	1 TAPTITE, BIND B M4X12
16	LJ7469001 запросить цену →	1 OUTER CHUTE (HL-5030/5040)
17	LJ7470001 запросить цену →	1 OUTER CHUTE TRAY (HL-5030/5040)
18	LJ7699001 запросить цену →	1 OUTER CHUTE DX ASSY (HL-5050/5070N)
19	LJ7471001 запросить цену →	1 ACCESS COVER
20	LJ7895001 запросить цену →	1 SUPPORT FLAP
21	LJ7896001 запросить цену →	1 SUPPORT FLAP S
22	LJ9180001 запросить цену →	1 PANEL PCB ASSY add
23	LJ0908001 запросить цену →	1 LASER CAUTION LABEL B add
24	LJ7350001 запросить цену →	1 BROTHER EMBLEM add
25	LJ7468001 запросить цену →	1 LINK (HL-5030/5040) add

7. COVERS

№	Артикул	Описание
1	LJ9314001 запросить цену →	1 MAIN PCB ASSY 5030 B512159-320
1	LJ9205001 запросить цену →	1 MAIN PCB ASSY 5040 B512159-300
1	LJ9220001 запросить цену →	1 MAIN PCB ASSY 5050 B512159-310
1	LJ9241001 запросить цену →	1 MAIN PCB ASSY 5070N B512155-300
1	LJ9188001 запросить цену →	1 ZL2 ENGINE PCB ASSY 1 (HL-5030) B512153
1	LJ9221001 запросить цену →	1 ZL2 ENGINE PCB ASSY 2 (HL-5050/70N) B512153
1	LG4404001 запросить цену →	1 ZL2 ENGINE PCB ASSY 4 (HL-5040) B512153
1	LJ9620001 запросить цену →	1 PS PCB UNIT 230V (SP) CHG
1	LJ9621001 запросить цену →	1 PS PCB UNIT 115V (SP) CHG
2	085411216 запросить цену →	1 TAPTITE, BIND B M4X12
3	LM2048001 запросить цену →	1 SCREW, PAN (S/P WASHER) M3.5X6 chg

8. ENGINE PCB

№	Артикул	Описание
1	LJ9200001 запросить цену →	1 HIGH-VOLTAGE PS PCB ASSY ZL2
2	085411216 запросить цену →	1 TAPTITE, BIND B M4X12
1	LJ7880001 запросить цену →	1 CD ASSY 5030/5040 DEL
1	LJ7770001 запросить цену →	1 CD ASSY 5030/5040/5050/5070N
1	LL0654001 запросить цену →	1 CARTON, HL-5030 EUR
1	LL0655001 запросить цену →	1 CARTON, HL-5040 US
1	LL0665001 запросить цену →	1 CARTON, HL-5050 US
1	LL0667001 запросить цену →	1 CARTON, HL-5070N US
1	LL0656001 запросить цену →	1 CARTON, HL-5040 EUR
1	LL0666001 запросить цену →	1 CARTON, HL-5050 EUR
1	LL0668001 запросить цену →	1 CARTON, HL-5070N EUR
2	LJ7357001 запросить цену →	1 POLYSTYRENE PAD ASSY ZL2
2	LJ7545001 запросить цену →	1 POLYSTYRENE PAD ASSY ZL2 MP
3	LJ5584001 запросить цену →	1 BAG, 700X800H
4	LL0695001 запросить цену →	1 CARTON, OUTER HL-5050LT US
1	LJ7920001 ✓ в наличии	1 PAPER FEEDING KIT
1-1	LJ7703001 ✓ в наличии	1 PAPER PICK-UP ROLLER ASSY ZL2*1
1-2	LJ7307001 запросить цену →	1 PAD HOLDER ZL2 *2
2	LM2953001 ✓ в наличии	1 ROLLER 6 GUIDE/ ROLLER (SP) ADD
2-1		1 ROLLER 6 GUIDE
2-2		1 FIRST FEED ROLLER ASSY ZL2

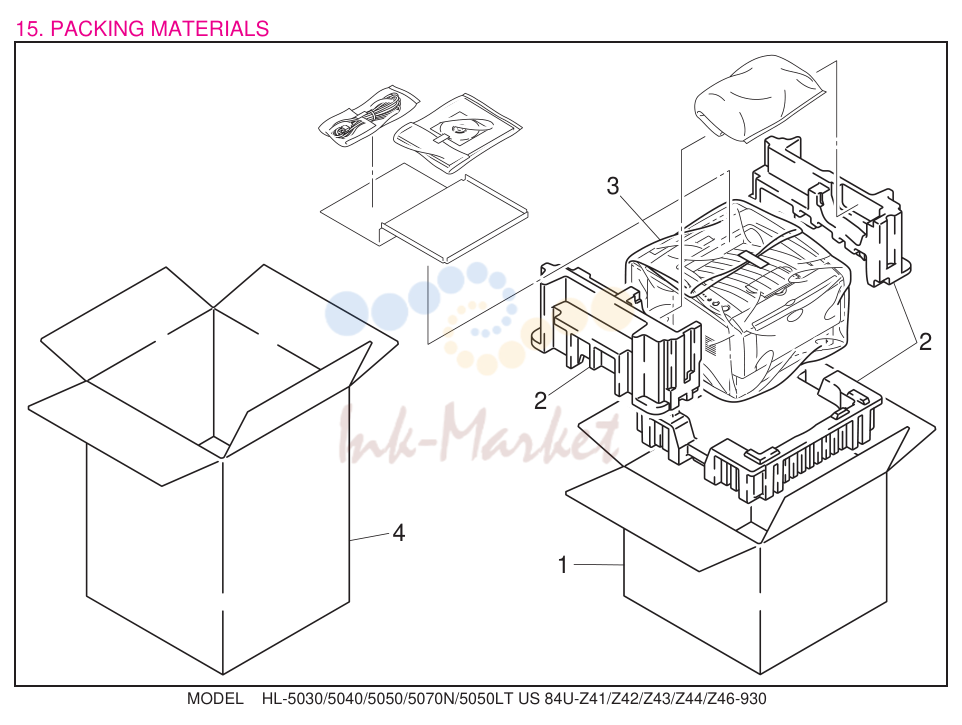

9. PACKING MATERIALS

№	Артикул	Описание
1	LJ9103001 запросить цену →	1 AC CORD ASSY LF, VDE
2	LJ9921001 запросить цену →	1 AC CORD ASSY LF, BS/PSB chg
3	LJ9254001 запросить цену →	1 AC CORD ASSY LF, SEV
4	LJ9256001 запросить цену →	1 AC CORD ASSY LF, DEMKO
5	LJ9295001 запросить цену →	1 AC CORD ASSY LF, SOUTH AFRICA
6	LJ9271001 запросить цену →	1 AC CORD ASSY LF, UL/CSA 10A
7	LJ9666001 запросить цену →	1 AC CORD LF, SAA chg
8	LM9288001 запросить цену →	1 AC CORD ASSY LF, ISRAEL ADD
