Brother HL-4200 — каталог запчастей со схемами

Содержание

1. COVER
2. COVER
3. PAPER CASSETTE
4. PAPER FEEDER 1
5. PAPER FEEDER 2
6. PAPER FEEDER 3
7. HOUSING ASSY RETARD
8. CHUTE ASSY IN
9. CHUTE ASSY OUT
10. CHUTE ASSY EXIT
11. TRANSFER ROLL CARTRIDGE ASSY & FUSER
12. ENGINE
13. TONER CARTRIDGE ASSY

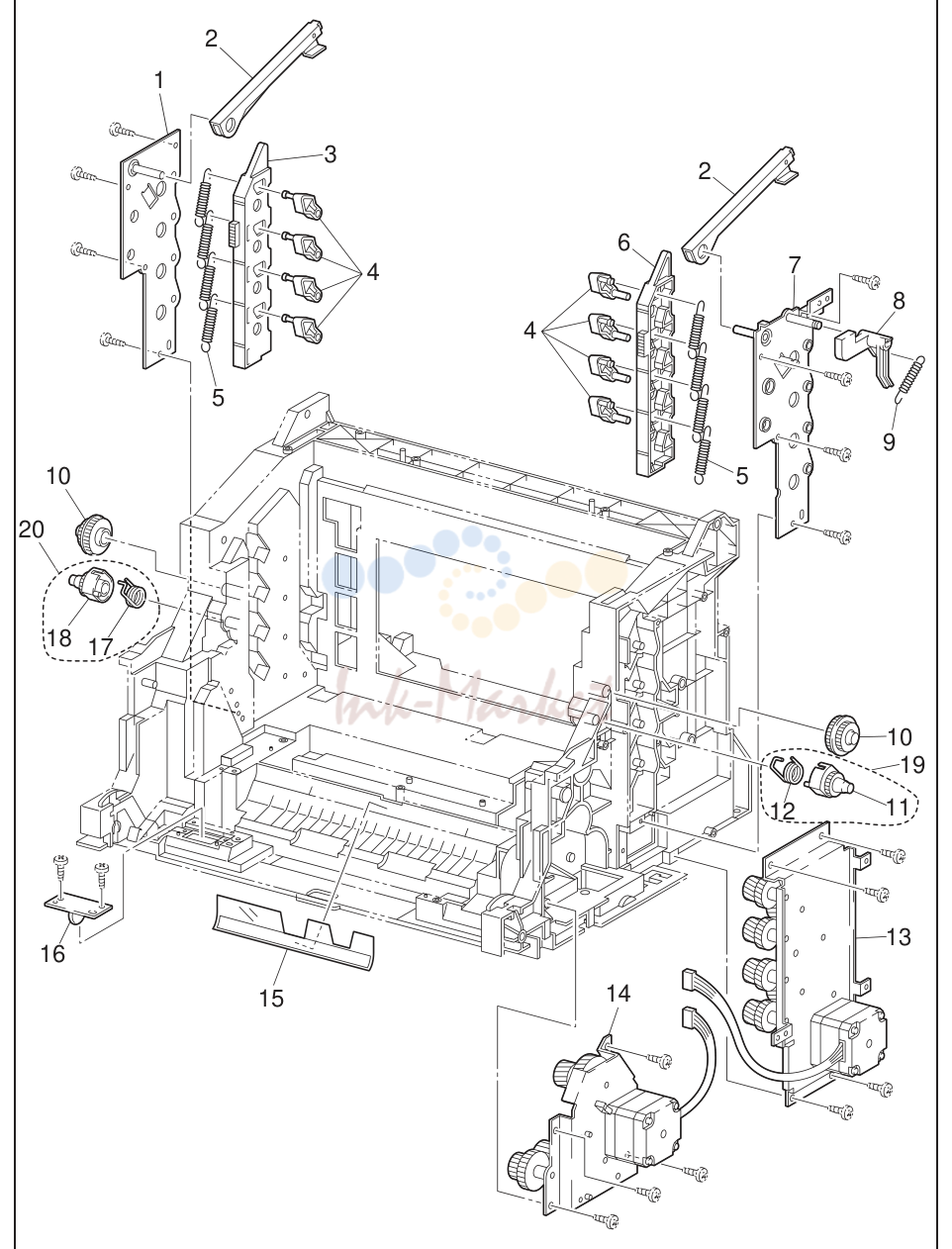

14. FRAME & DRIVE

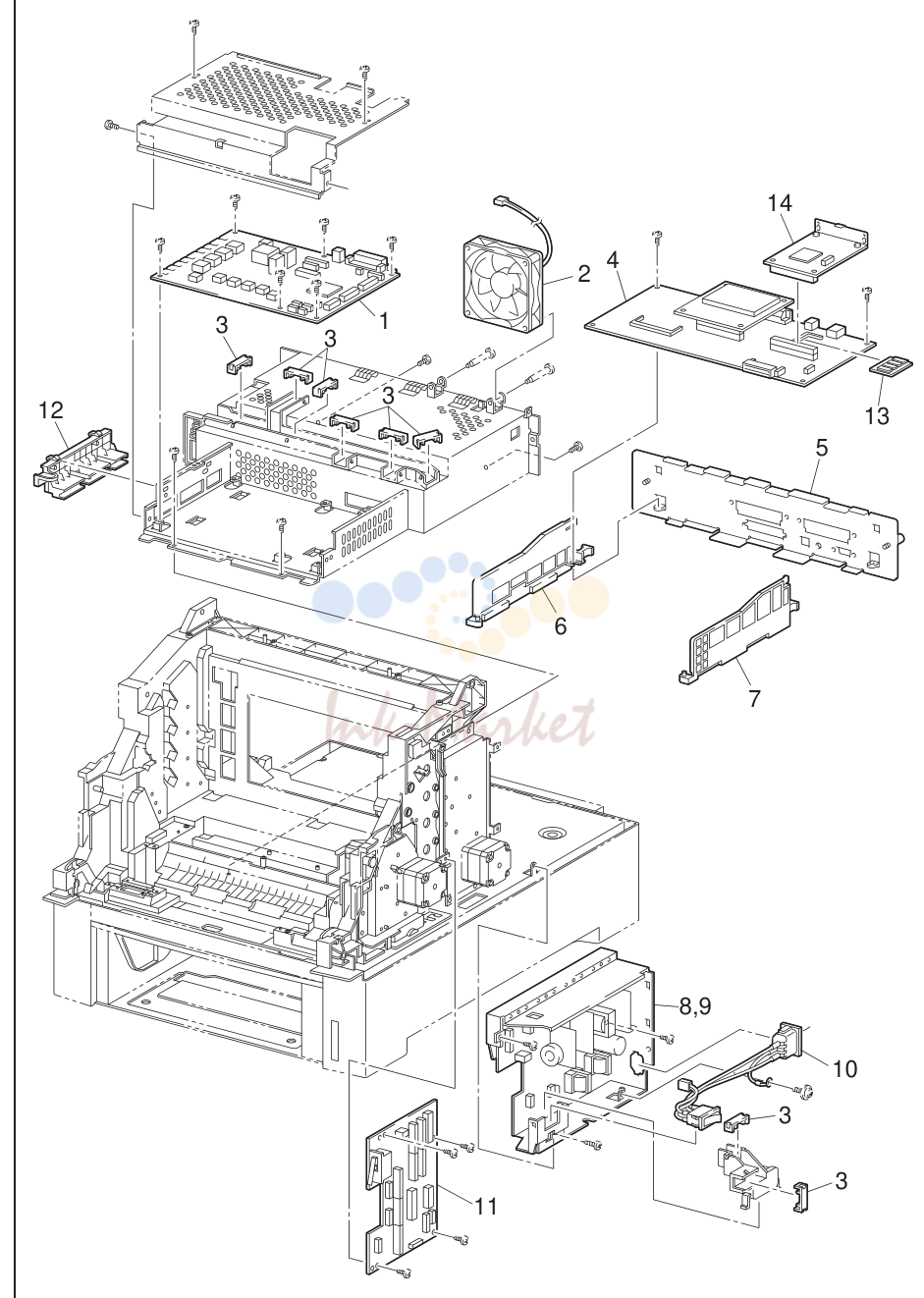

15. ELECTRICAL
16. HARNESS

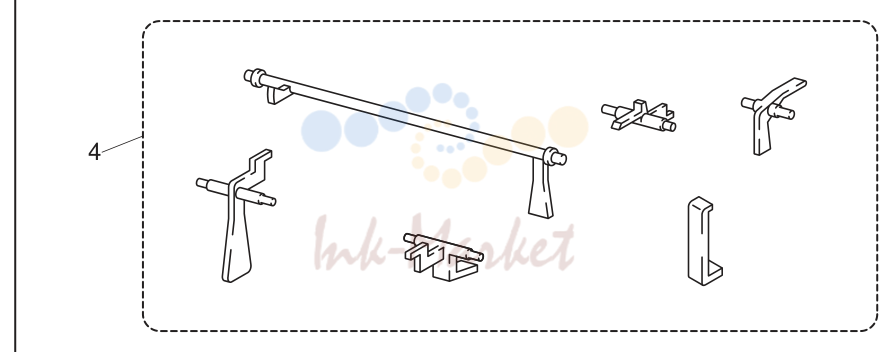

17. MODEL HL-4200CN 54S602

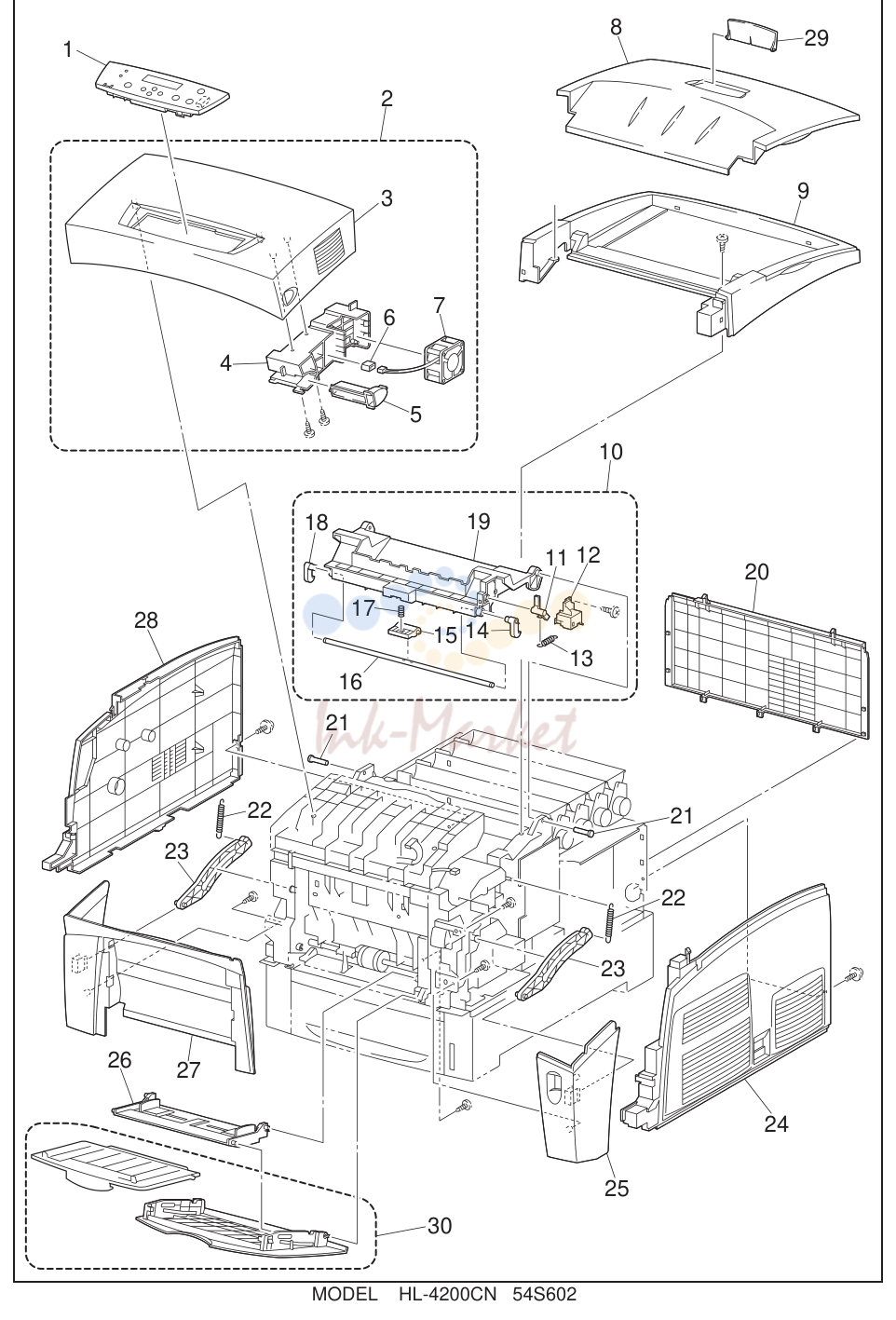

1. COVER

№	Артикул	Описание
1	LM0408001 запросить цену →	1 CONSOLE PANEL HL-4200
2	LM0409001 запросить цену →	1 COVER ASSY FRONT HEAD
3	LM0133001 запросить цену →	1 COVER FRONT HEAD
4	LM0410001 запросить цену →	1 HOLDER LEVER OUT
5	LM0135001 запросить цену →	1 LEVER OUT
6	LM0136001 запросить цену →	1 CON.AMP 175694-3
7	LM0892001 запросить цену →	1 FAN FUSER CHG
8	LM0411001 запросить цену →	1 COVER TOP
9	LM0412001 запросить цену →	1 COVER TOP MAIN
10	LM0413001 запросить цену →	1 PAPER OUTLET COVER
11	LM0139001 запросить цену →	1 CAM I/L
12	LM0140001 запросить цену →	1 COVER CAM
13	LM0141001 запросить цену →	1 SPRING CAM I/L
14	LM0142001 запросить цену →	1 LATCH TOP R
15	LM0143001 запросить цену →	1 HANDLE TOP
16	LM0144001 запросить цену →	1 SHAFT LATCH TOP
17	LM0145001 запросить цену →	1 SPRING HANDLE
18	LM0414001 запросить цену →	1 LATCH TOP L
19	LM0147001 запросить цену →	1 COVER TOP PRINT HEAD CARTRIDGE
20	LM0148001 запросить цену →	1 COVER REAR
21	LM0149001 запросить цену →	2 STUD TOP
22	LJ3990001 запросить цену →	2 SPRING LINK
23	LM0150001 запросить цену →	2 LINK
24	LM0415001 запросить цену →	1 COVER SIDE R
25	LJ3992001 запросить цену →	1 COVER ASSY FRONT IN
26	LM0153001 запросить цену →	1 TRAY ASSY BASE
27	LJ3993001 запросить цену →	1 COVER ASSY FRONT
28	LJ3994001 запросить цену →	1 COVER SIDE L
29	LJ3995001 запросить цену →	1 COVER TOP STOPPER
30	LJ3996001 запросить цену →	1 TRAY ASSY LOW

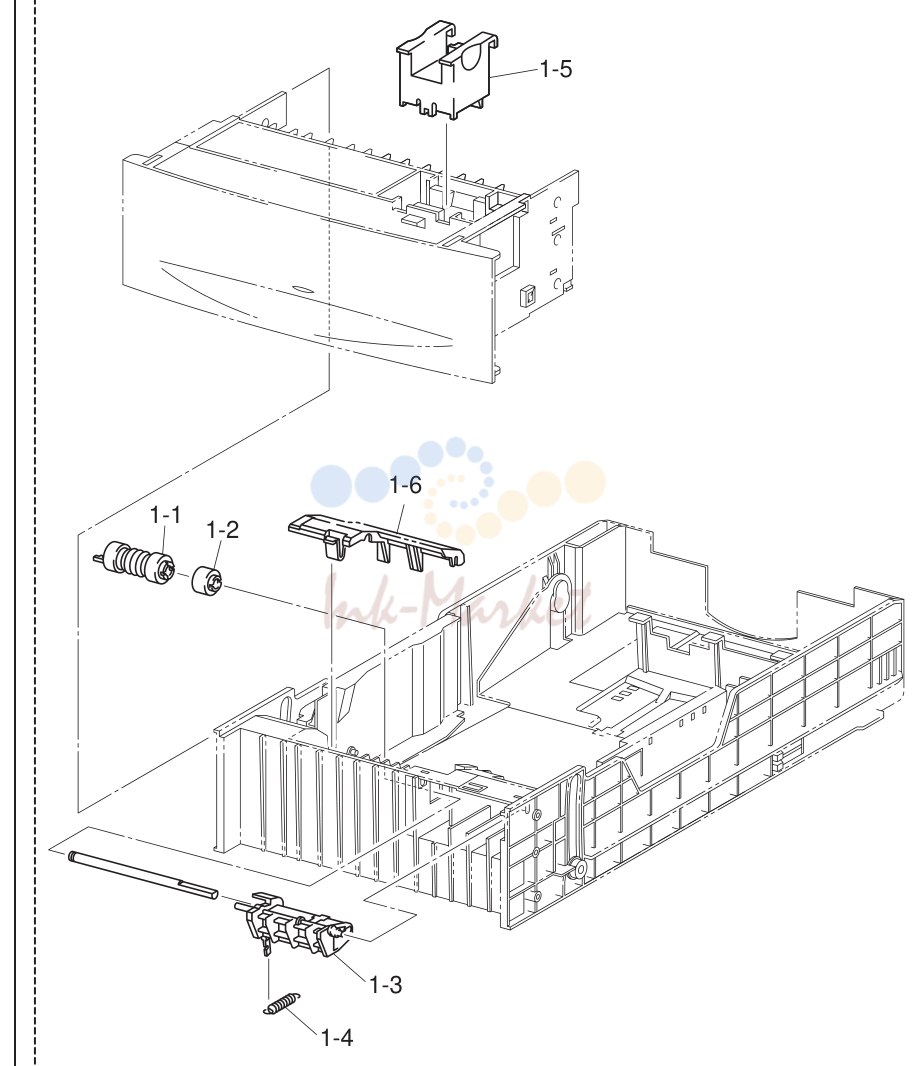

2. COVER

№	Артикул	Описание
1	LJ3997001 запросить цену →	1 CASSETTE ASSY
1-1	LJ3998001 запросить цену →	1 ROLL ASSY RETARD
1-2	LM0154001 запросить цену →	1 CLUTCH ASSY FRICTION
1-3	LM0155001 запросить цену →	1 HOLDER RETARD
1-4	LM0416001 запросить цену →	1 SPRING RETARD
1-5	LM0157001 запросить цену →	1 A5 BLOCK
1-6	LM0132001 запросить цену →	1 CHUTE RETARD

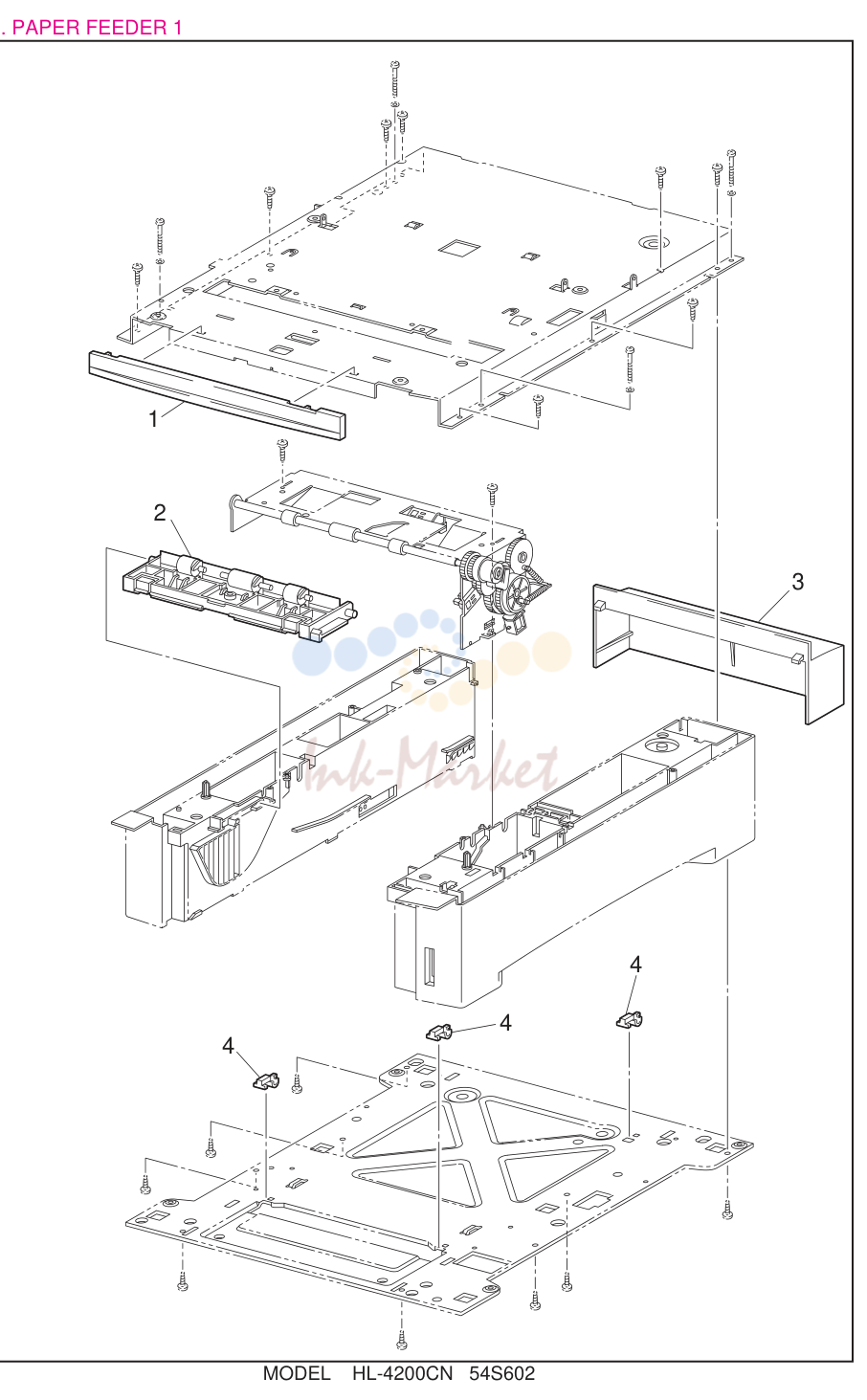

3. PAPER CASSETTE

№	Артикул	Описание
1	LJ3999001 запросить цену →	1 COVER FDR FRONT
2	LM0001001 запросить цену →	1 CHUTE ASSY TURN
3	LM0417001 запросить цену →	1 COVER CASSETTE SLIDE
4	LM0158001 запросить цену →	3 BLOCK

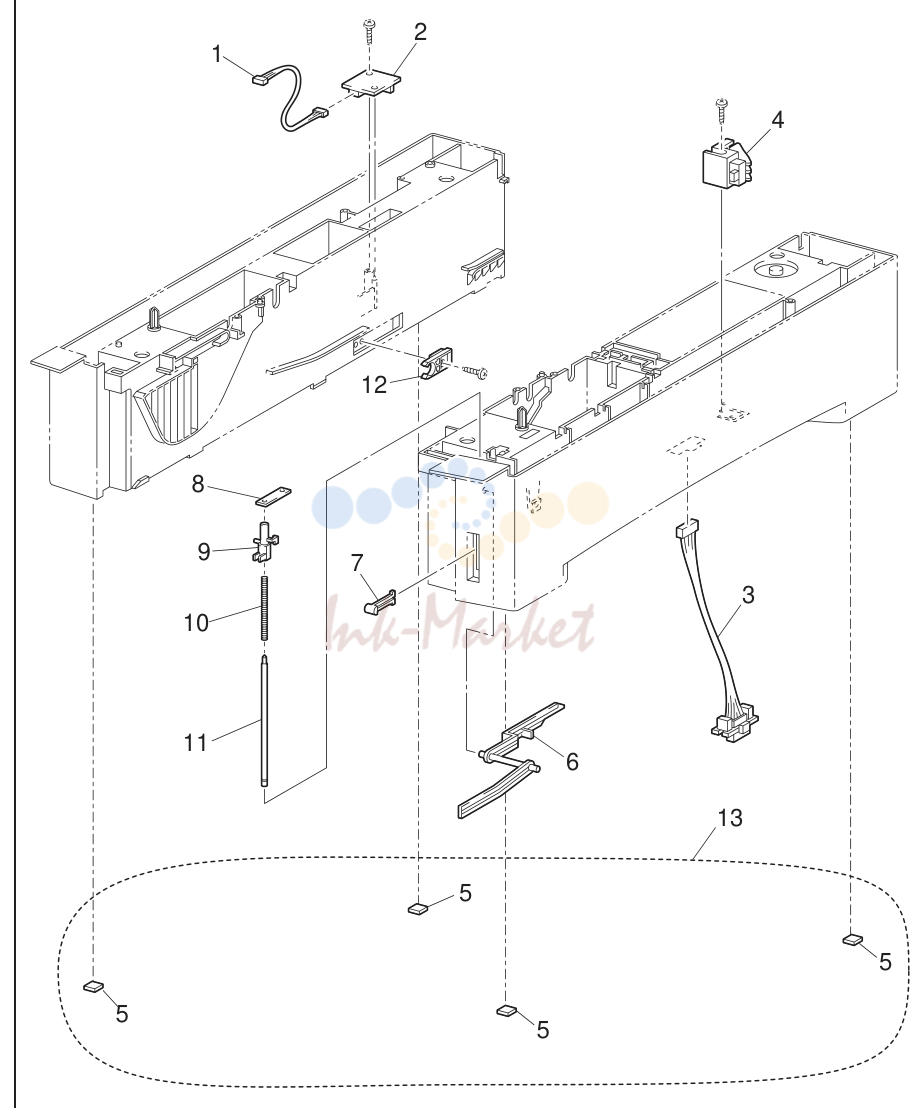

4. PAPER FEEDER 1

№	Артикул	Описание
1	LM0159001 запросить цену →	1 HARNESS ASSY TMPA
2	LM0003001 запросить цену →	1 SENSOR HUM TEMP
3	LM0160001 запросить цену →	1 HARNESS ASSY OPFREC
4	LM0078001 запросить цену →	1 SWITCH ASSY SIZE
5	LM0161001 запросить цену →	4 FOOT
6	LM0004001 запросить цену →	1 LEVER LOW PAPER
7	LM0005001 запросить цену →	1 INDICATOR
8	LM0162001 запросить цену →	1 HOLDER SHAFT INDICATOR
9	LM0006001 запросить цену →	1 GUIDE INDICATOR
10	LM0163001 запросить цену →	1 SPRING INDICATOR
11	LM0164001 запросить цену →	1 SHAFT INDICATOR
12	LM0007001 запросить цену →	1 STOPPER CST
13	LM0418001 запросить цену →	1 KIT FOOT PAD IOT

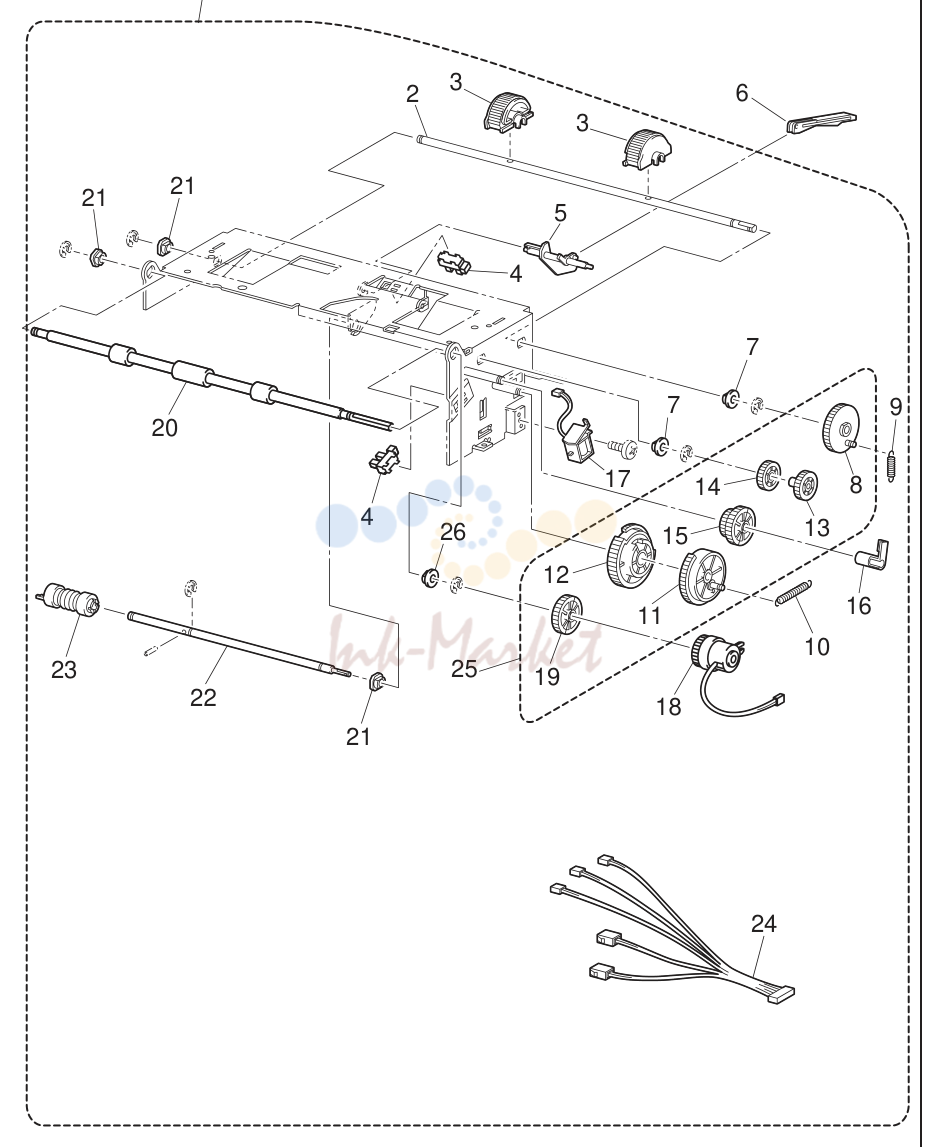

5. PAPER FEEDER 2

№	Артикул	Описание
1	LM0008001 запросить цену →	1 PICKUP ASSY
2	LM0126001 запросить цену →	1 SHAFT FEED
3	LM0009001 ✓ в наличии	2 ROLL ASSY FEED
4	LM0010001 запросить цену →	2 SENSOR PHOTO
5	LM0011001 запросить цену →	1 ACTUATOR NO PAPER
6	LM0012001 запросить цену →	1 LINK ACTUATOR
7	LM0165001 запросить цену →	2 BUSH(D6XL8)/METAL
8	LM0166001 запросить цену →	1 GEAR FEED
9	LM0167001 запросить цену →	1 SPRING FEED
10	LM0168001 запросить цену →	1 SPRING FEED H
11	LM0169001 запросить цену →	1 GEAR FEED H2
12	LM0170001 запросить цену →	1 GEAR FEED H1
13	LM0171001 запросить цену →	1 GEAR FEED
14	LM0172001 запросить цену →	1 GEAR IDLER FEED
15	LM0173001 запросить цену →	1 GEAR IDLER
16	LM0174001 запросить цену →	1 STOPPER CLUTCH
17	LM0013001 запросить цену →	1 SOLENOID FEED
18	LM0014001 запросить цену →	1 CLUTCH ASSY TURN
19	LM0175001 запросить цену →	1 GEAR IDLER IN
20	LM0176001 запросить цену →	1 ROLL ASSY TURN
21	LM0177001 запросить цену →	3 BUSH(D6XL8)/BLACK
22	LM0178001 запросить цену →	1 SHAFT FEED
23	LJ3998001 запросить цену →	1 ROLL ASSY
24	LM0179001 запросить цену →	1 HARNESS ASSY FEEDER
25	LM0016001 запросить цену →	1 KIT GEAR FDR
26	LM0165001 запросить цену →	1 TURN ROLL BEARING METAL ADD

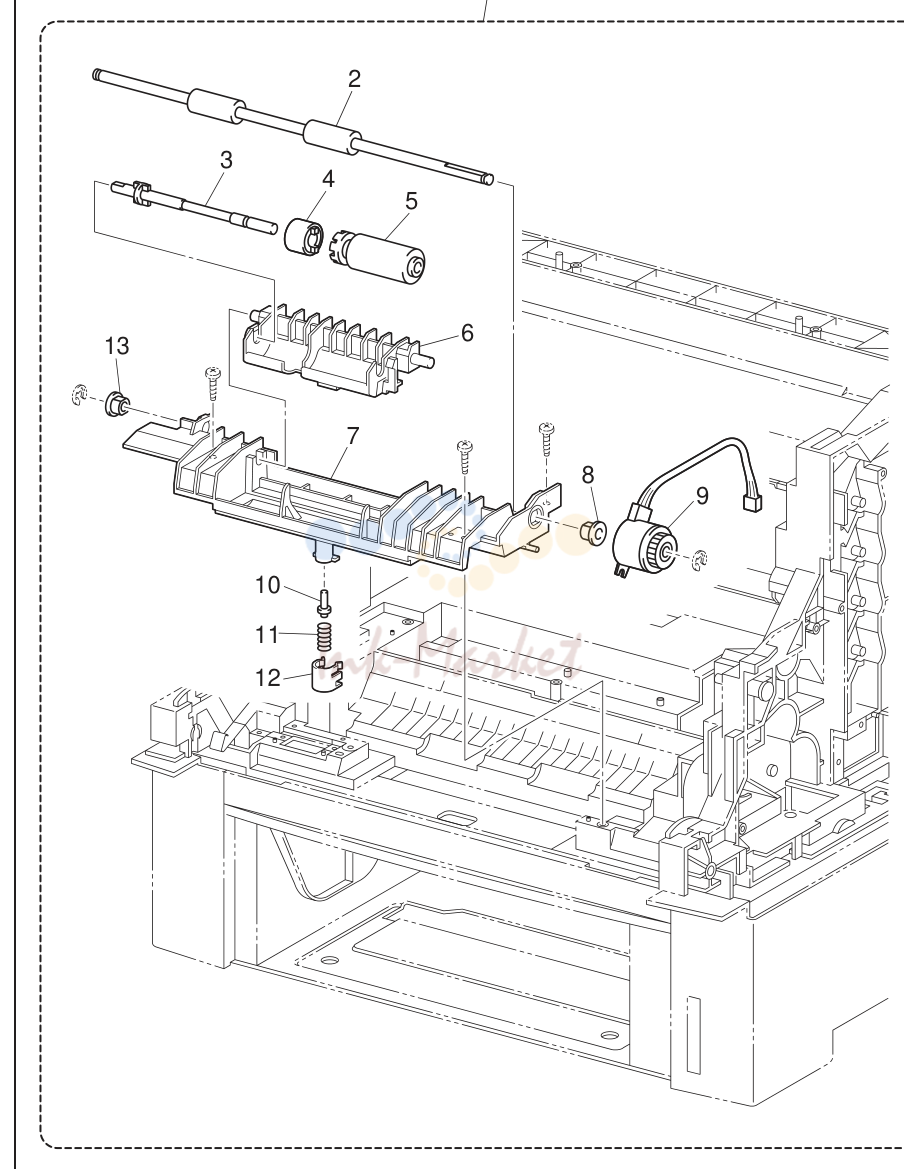

6. PAPER FEEDER 3

№	Артикул	Описание
1	LM0419001 запросить цену →	1 HOUSING ASSY RETARD
2	LM0180001 запросить цену →	1 ROLL TURN
3	LM0181001 запросить цену →	1 SHAFT RTD
4	LM0182001 запросить цену →	1 CLUTCH ASSY FRICTION
5	LM0018001 запросить цену →	1 ROLL ASSY RETARD MSI
6	LM0183001 запросить цену →	1 HOLDER RATARD
7	LM0184001 запросить цену →	1 HOUSING RETARD
8	LM0185001 запросить цену →	1 BUSH
9	LM0420001 запросить цену →	1 CLUTCH TURN
10	LM0187001 запросить цену →	1 STUD RETURD
11	LM0188001 запросить цену →	1 SPRING RETARD
12	LM0189001 запросить цену →	1 CAP RETARD
13	LM0190001 запросить цену →	1 BUSH EARTH

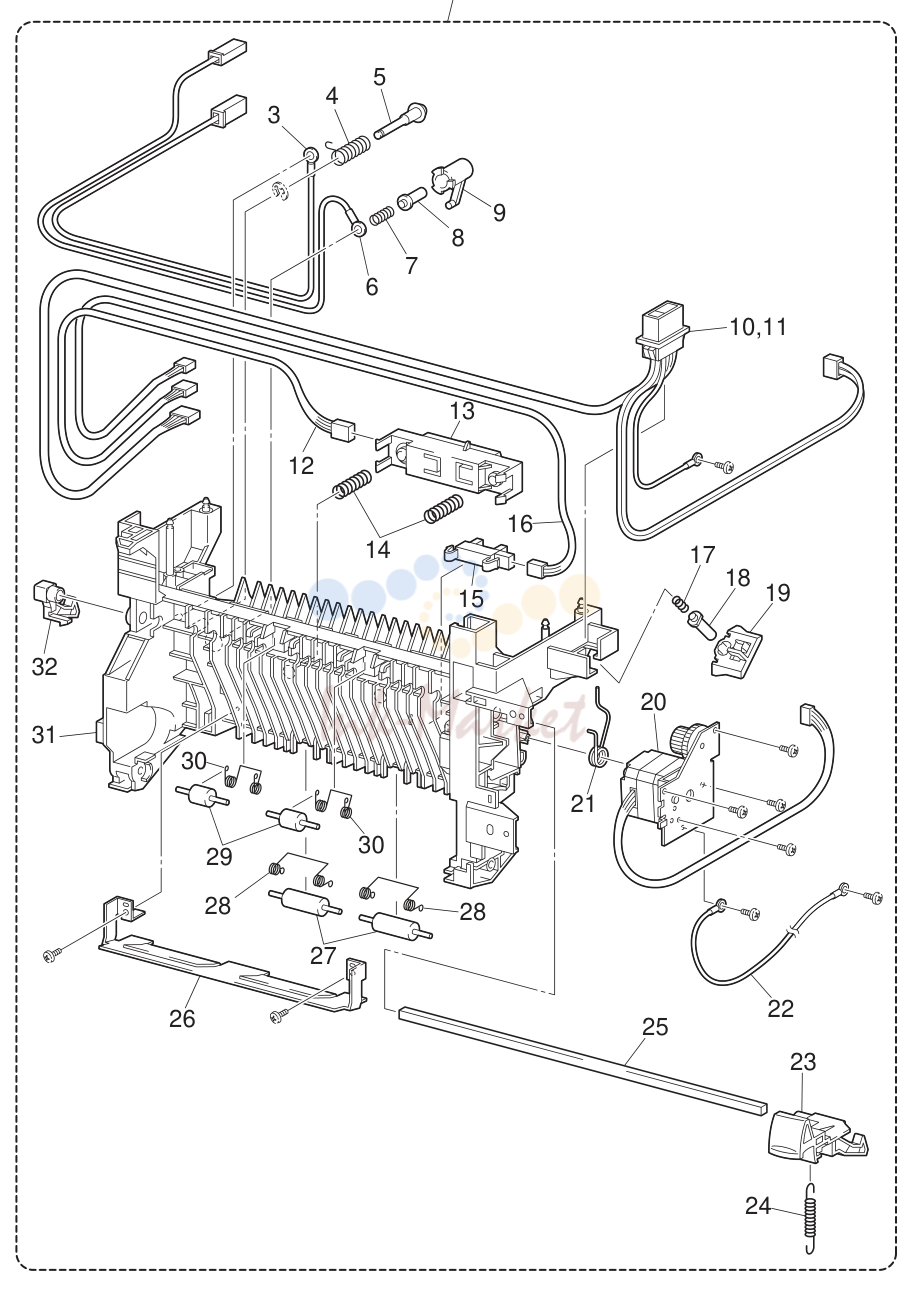

7. HOUSING ASSY RETARD

№	Артикул	Описание
1	LM0421001 запросить цену →	1 CHUTE ASSY IN BR 120V
2	LM0422001 запросить цену →	1 CHUTE ASSY IN BR 220V
3	LM0191001 запросить цену →	1 WIRE ASSY TRANSFER ROLL
4	LM0192001 запросить цену →	1 SPRING TRANSFER ROLL CARTRIDGE
5	LM0193001 запросить цену →	1 SHAFT TRANSFER ROLL CARTRIDGE
6	LM0194001 запросить цену →	1 WIRE ASSY DISK
7	LM0195001 запросить цену →	1 SPRING DTC 0.2
8	LM0196001 запросить цену →	1 STUD TRANSFER ROLL CARTRIDGE
9	LM0197001 запросить цену →	1 HOLDER SPRING TRANSFER ROLL
10	LM0423001 запросить цену →	1 HARNESS ASSY FSR3C 120V
11	LM0424001 запросить цену →	1 HARNESS ASSY FSR32C 220V
12	LM0200001 запросить цену →	1 HARNESS ASSY CTD
13	LM0021001 запросить цену →	1 HOLDER ASSY CTD
14	LM0201001 запросить цену →	2 SPRING CTD
15	LM0022001 запросить цену →	1 SENSOR TNR FULL
16	LM0202001 запросить цену →	1 HARNESS ASSY TFLSNS
17	LM0203001 запросить цену →	1 SPRING IDT 3KGF
18	LM0204001 запросить цену →	1 STUD IDT
19	LM0205001 запросить цену →	1 HOLDER IDT
20	LM0425001 запросить цену →	1 FUSER DRIVE ASSY
21	LM0206001 запросить цену →	1 SPRING TRANSFER ROLL CARTRIDGE
22	LM0207001 запросить цену →	1 WIRE ASSY FSR EARTH
23	LM0024001 запросить цену →	1 LATCH R
24	LM0208001 запросить цену →	1 SPRING LATCH 1.2KGF
25	LM0209001 запросить цену →	1 SHAFT LATCH
26	LM0210001 запросить цену →	1 PLATE IN T/R
27	LM0211001 запросить цену →	2 ROLL PINCH TURN
28	LM0212001 запросить цену →	2 SPRING PINCH TURN
29	LM0213001 запросить цену →	2 ROLL PINCH DUP
30	LM0214001 запросить цену →	2 SPRING PINCH DUP
31	LM0215001 запросить цену →	1 CHUTE DUP IN
32	LM0025001 запросить цену →	1 LATCH L

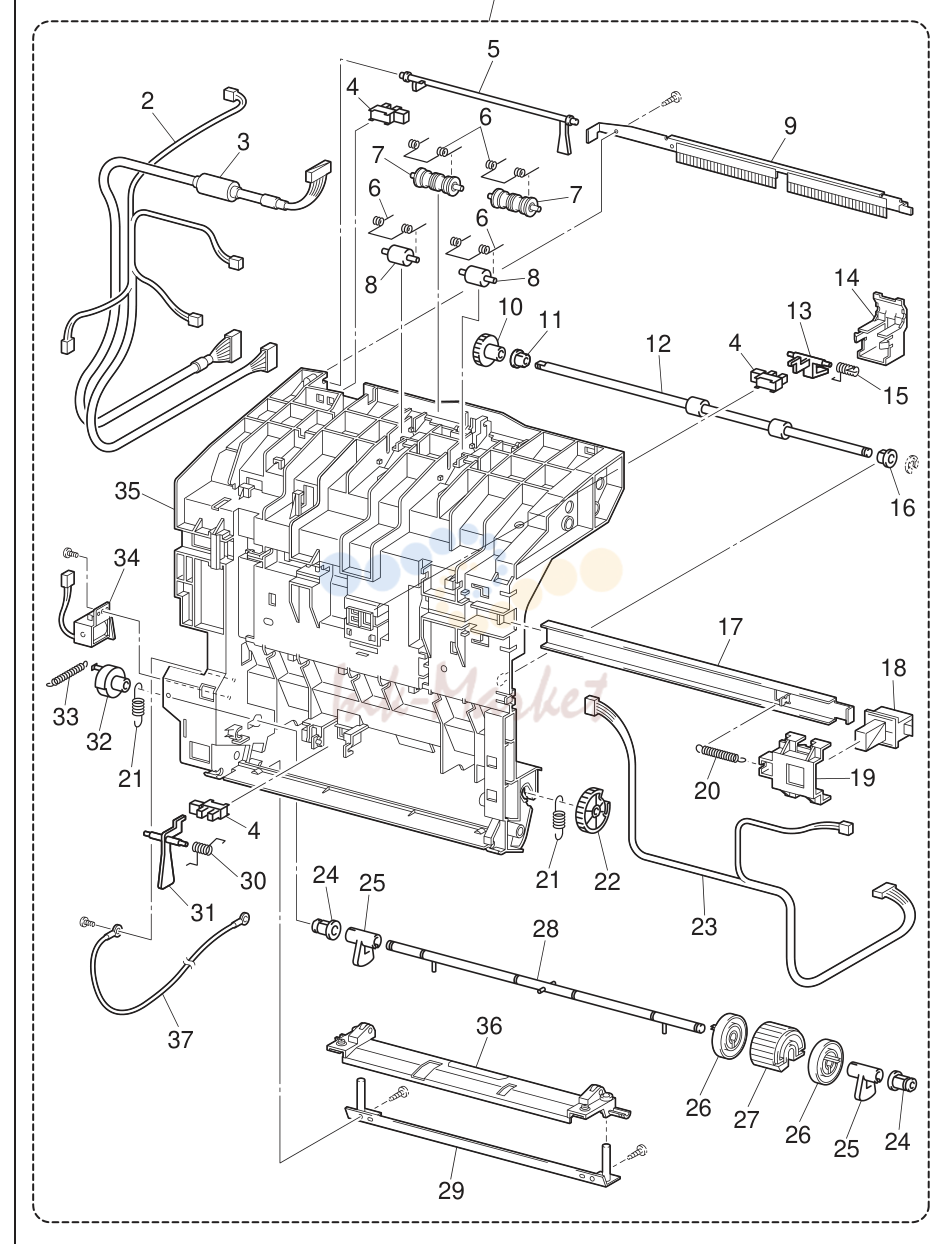

8. CHUTE ASSY IN

№	Артикул	Описание
1	LM0426001 запросить цену →	1 CHUTE ASSY OUT
2	LM0216001 запросить цену →	1 HARNESS ASSY FRONT
3	LM0217001 запросить цену →	1 HARNESS ASSY OPEPANE BS
4	LM0027001 запросить цену →	1 SENSOR PHOTO
5	LM0028001 запросить цену →	1 ACTUATOR FULL
6	LM0427001 запросить цену →	4 SPRING PINCH EXIT
7	LM0219001 запросить цену →	2 ROLL PINCH EXIT
8	LM0220001 запросить цену →	2 ROLL PINCH
9	LM0428001 запросить цену →	1 BRACKET ASSY ELIMINATOR
10	LM0222001 запросить цену →	1 GEAR
11	LM0190001 запросить цену →	1 BUSH EARTH
12	LM0223001 запросить цену →	1 ROLL DUP
13	LM0029001 запросить цену →	1 ACTUATOR DUP
14	LM0030001 запросить цену →	1 COVER ACTUATOR
15	LM0224001 запросить цену →	1 SPRING SNR DUP
16	LM0225001 запросить цену →	1 BUSH
17	LM0226001 запросить цену →	1 PLATE LATCH
18	LM0227001 запросить цену →	1 LACHT OUT
19	LM0228001 запросить цену →	1 HOLDER LATCH
20	LM0229001 запросить цену →	1 SPRING LATCH OUT
21	LM0230001 запросить цену →	2 SPRING N/F
22	LM0031001 запросить цену →	1 GEAR MSI
23	LM0429001 запросить цену →	1 HARNESS ASSY DUP
24	LM0430001 запросить цену →	2 BUSH MSI
25	LM0233001 запросить цену →	2 CAM MSI
26	LM0032001 запросить цену →	2 ROLL CORE MSI
27	LM0234001 ✓ в наличии	1 ROLL ASSY FEED MSI
28	LM0235001 запросить цену →	1 SHAFT MSI
29	LM0236001 запросить цену →	1 PLATE OUT MSI
30	LM0033001 запросить цену →	1 SPRING SENSOR MSI
31	LM0034001 запросить цену →	1 ACTUATOR MSI
32	LM0237001 запросить цену →	1 STOPPER SOL
33	LM0238001 запросить цену →	1 SPRING SOL
34	LM0035001 запросить цену →	1 SOLENOID FEED MSI
35	LM0239001 запросить цену →	1 CHUTE DUP OUT
36	LM0240001 запросить цену →	1 PLATE ASSY BOTTOM MSI
37	LM0241001 запросить цену →	1 WIRE ASSY DUP EARTH

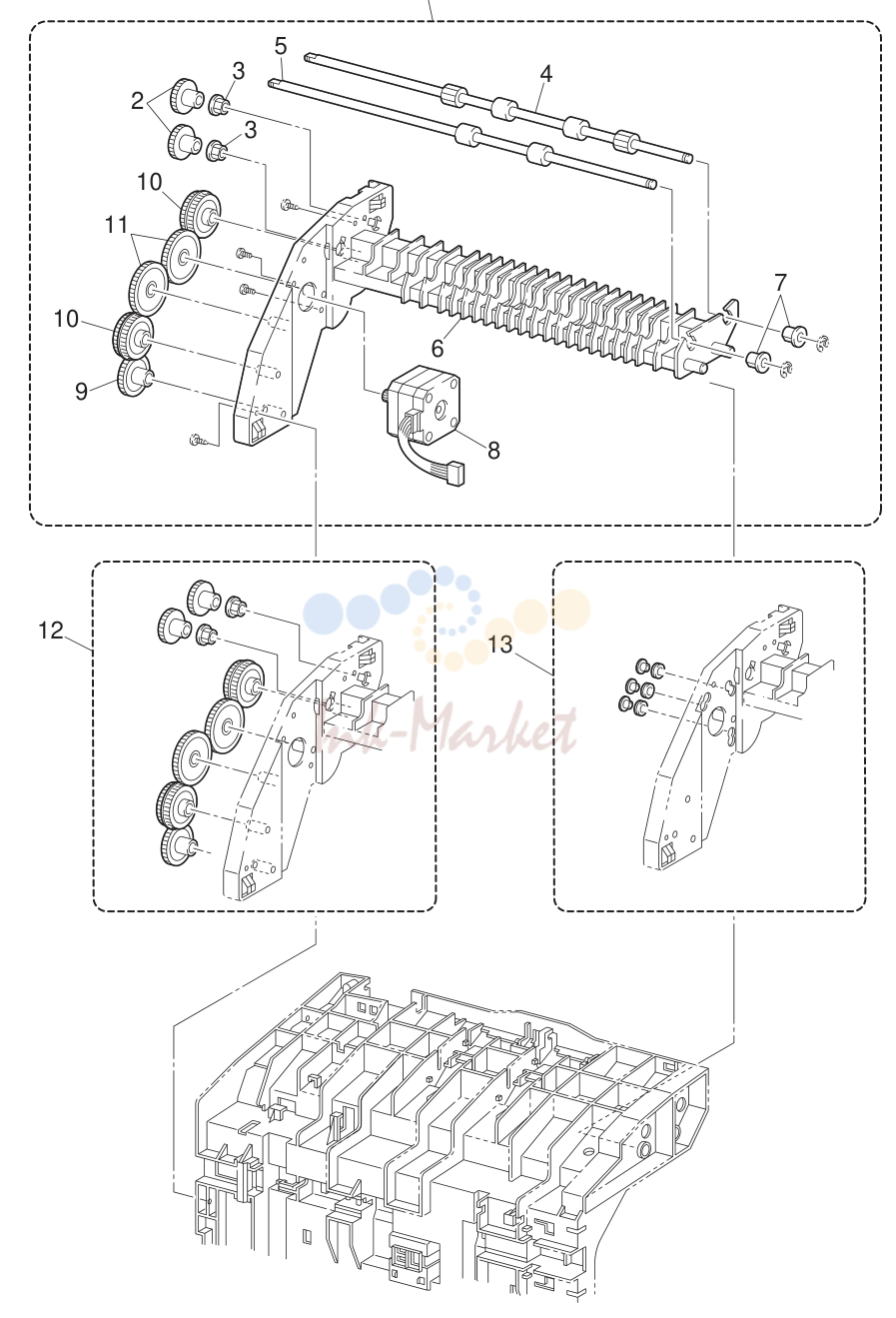

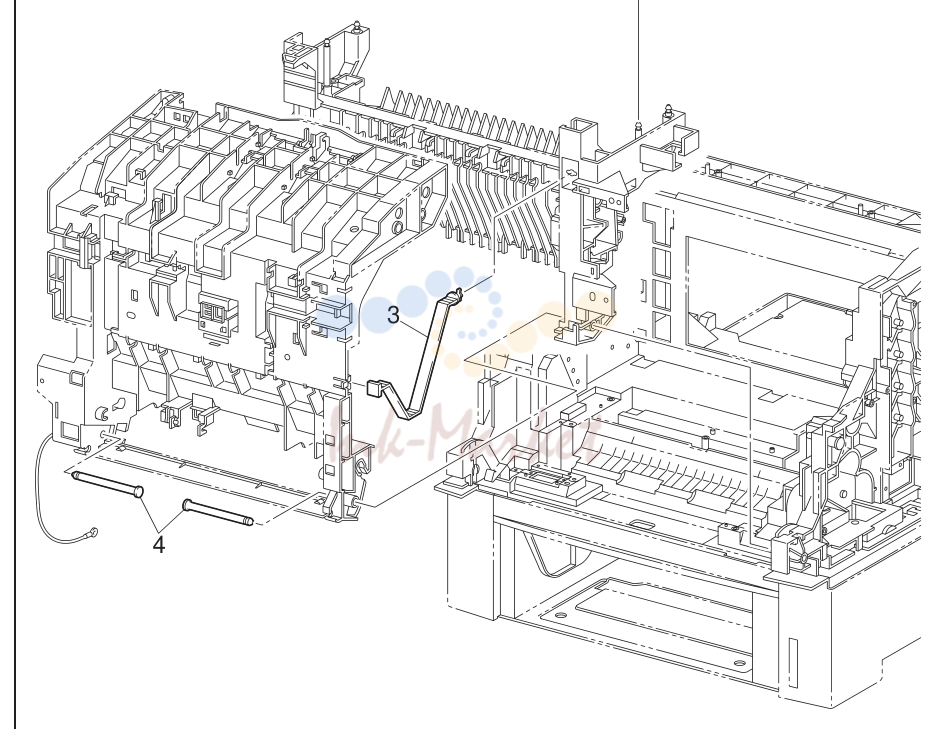

9. CHUTE ASSY OUT

№	Артикул	Описание
1	LM0431001 запросить цену →	1 CHUTE ASSY EXIT
2	LM0242001 запросить цену →	2 GEAR ROLL
3	LM0190001 запросить цену →	2 BUSH EARTH
4	LM0243001 запросить цену →	1 ROLL EXIT
5	LM0244001 запросить цену →	1 ROLL MID
6	LM0432001 запросить цену →	1 CHUTE EXIT LOWER
7	LM0185001 запросить цену →	2 BUSH
8	LM0433001 запросить цену →	1 MOTOR ASSY DUP
9	LM0246001 запросить цену →	1 GEAR
10	LM0434001 запросить цену →	2 GEAR 40/42
11	LM0435001 запросить цену →	2 GEAR
12	LM0344001 запросить цену →	1 CHUTE EXIT GEAR KIT
13	LM0436001 запросить цену →	1 KIT BUSH

10. CHUTE ASSY EXIT

№	Артикул	Описание
1	LM0041001 запросить цену →	1 ACTUATOR EXIT
2	LM0042001 запросить цену →	1 SPRING ACTUATOR
3	LM0249001 запросить цену →	1 STRAP
4	LM0251001 запросить цену →	2 SHAFT PIVOT

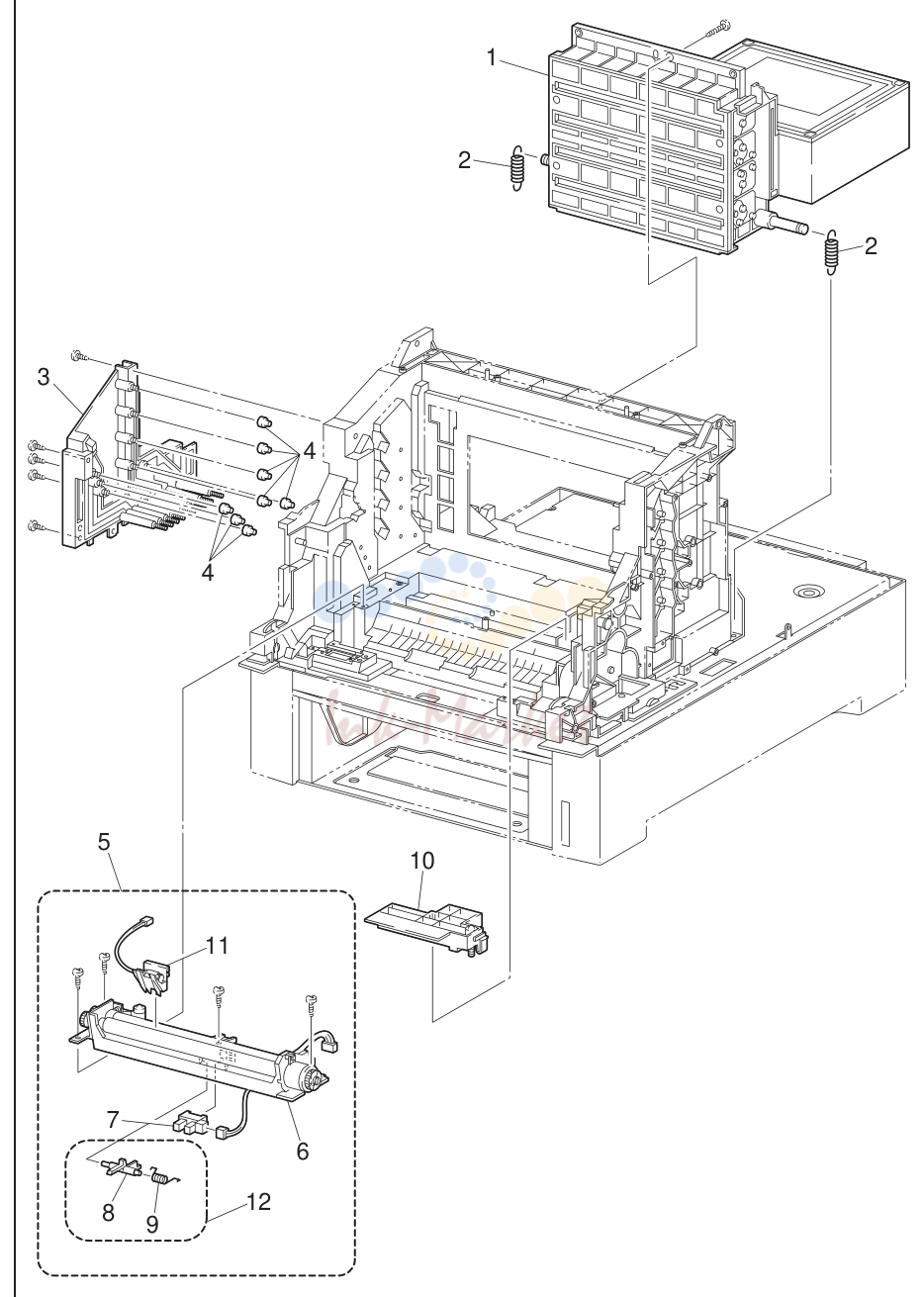

11. TRANSFER ROLL CARTRIDGE ASSY & FUSER

№	Артикул	Описание
1	LM0439001 запросить цену →	1 SCANNER ASSY
2	LM0256001 запросить цену →	2 SPRING SCANNER (18N)
3	LM0044001 запросить цену →	1 HSG ASSY BIAS
4	LM0257001 запросить цену →	8 STUD PLUNGER
5	LM0440001 запросить цену →	1 CHUTE ASSY REGI SNR OHP
6	LM0258001 запросить цену →	1 CHUTE REGI ASSY
7	LM0027001 запросить цену →	1 SENSOR PHOTO
8	LM0259001 запросить цену →	1 ACTUATOR REGI
9	LM0260001 запросить цену →	1 SPRING SENSOR REGI
10	LM0261001 запросить цену →	1 HOUSING ASSY ELEC
11	LM0262001 запросить цену →	1 KIT OHP SENSOR WITH HARNESS
12	LM0297001 запросить цену →	1 KIT ACTUATOR AND SPRING

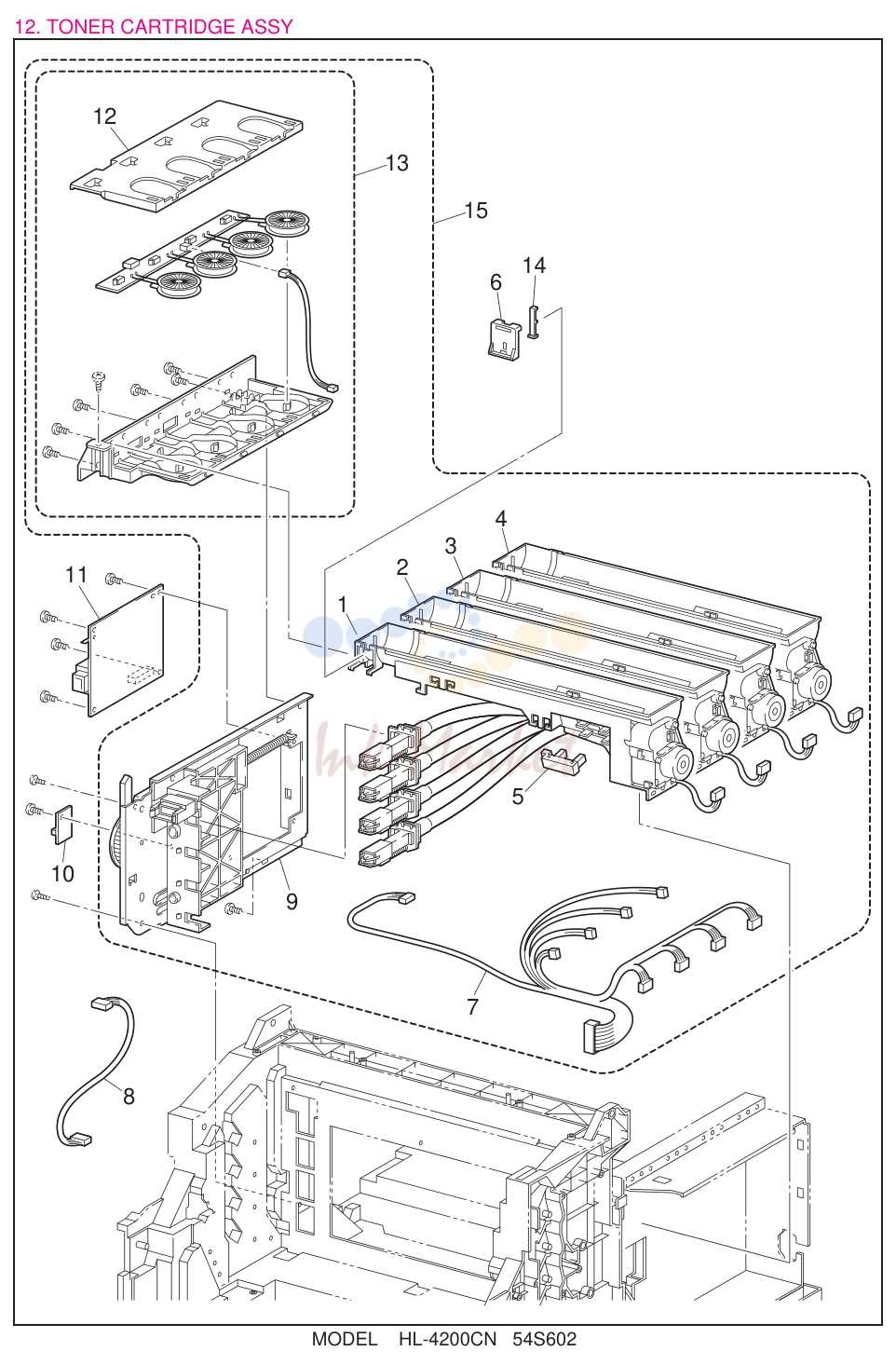

12. ENGINE

№	Артикул	Описание
1	LM0441001 запросить цену →	1 HOLDER TONER CARTRIDGE ASSY Y
2	LM0442001 запросить цену →	1 HOLDER TONER CARTRIDGE ASSY M
3	LM0443001 запросить цену →	1 HOLDER TONER CARTRIDGE ASSY C
4	LM0444001 запросить цену →	1 HOLDER TONER CARTRIDGE ASSY K
5	LM0445001 запросить цену →	1 SENSOR NO TONER
6	LM0446001 запросить цену →	1 BRACKET SENSOR
7	LM0447001 запросить цену →	1 HARNESS ASSY TNR4
8	LM0264001 запросить цену →	1 HARNESS ASSY CRUM
9	LM0448001 запросить цену →	1 PLATE ASSY DISPENSER HBN
10	LM0265001 запросить цену →	1 PWBA EEPROM
11	LM0052001 запросить цену →	1 S-HVPS
12	LM0449001 запросить цену →	1 COVER HOLDER CRUM
13	LM0450001 запросить цену →	1 BOX ASSY CRUM READER
14	LM0451001 запросить цену →	1 ACTUATOR SENSOR
15	LM0452001 запросить цену →	1 HOLDER TONER HI ASSY HBN

13. TONER CARTRIDGE ASSY

№	Артикул	Описание
1	LM0266001 запросить цену →	1 PLATE LEVER L
2	LM0054001 запросить цену →	2 BRACKET LEVER
3	LM0055001 запросить цену →	1 LINK LEVER L
4	LM0056001 запросить цену →	8 LEVER DRUM
5	LM0057001 запросить цену →	8 SPRING LEVER 30N
6	LM0267001 запросить цену →	1 LINK LEVER R
7	LM0268001 запросить цену →	1 PLATE LEVER R
8	LM0058001 запросить цену →	1 ACTUATOR I/L
9	LM0269001 запросить цену →	1 SPRING I/L
10	LM0059001 запросить цену →	2 GEAR IDL.PRESS
11	LM0060001 запросить цену →	1 GEAR PRESS R
12	LM0061001 запросить цену →	1 SPRING IDT R
13	LM0453001 запросить цену →	1 DRIVE ASSY DEVE
14	LM0454001 запросить цену →	1 DRIVE ASSY MAIN
15	LM0064001 запросить цену →	1 FILM REGI
16	LM0270001 запросить цену →	1 PWBA ASSY EARTH
17	LM0065001 запросить цену →	1 SPRING IDT L
18	LM0066001 запросить цену →	1 GEAR PRESS L
19	LM0455001 запросить цену →	1 GEAR ASSY PRESS R
20	LM0456001 запросить цену →	1 GEAR ASSY PRESS L

14. FRAME & DRIVE

№	Артикул	Описание
1	LJ9465001 запросить цену →	1 MCU HL-4200 CHG
2	LM0067001 запросить цену →	1 FAN REAR
3	LM0271001 запросить цену →	8 CALMP GUIDE HARNESS
4	LJ9466001 запросить цену →	1 CONTROLLER BOARD PS 120V 160K85919
4	LJ9467001 запросить цену →	1 CONTROLLER BOARD PS 230V 160K88097
5	LM0068001 запросить цену →	1 PLATE REAR ESS
6	LM0273001 запросить цену →	1 GUIDE R ESS
7	LM0274001 запросить цену →	1 GUIDE L ESS
8	LJ9468001 запросить цену →	1 LVPS 100/120V
9	LJ9469001 запросить цену →	1 LVPS 230V
10	LM0275001 запросить цену →	1 HARNESS ASSY AC SW
11	LJ9470001 запросить цену →	1 PWBA HBN DRV
12	LM0277001 запросить цену →	1 HOUSING ASSY CONTACT
13	LM0457001 запросить цену →	1 FONT CARD
14	LM0458001 запросить цену →	1 NIC EXCORD ASSY BR

15. ELECTRICAL

№	Артикул	Описание
1	LM0459001 запросить цену →	1 HARNESS ASSY LVNC3
2	LM0280001 запросить цену →	1 HARNESS ASSY DRV
3	LM0460001 запросить цену →	1 HARNESS ASSY DRV 2-2
4	LM0282001 запросить цену →	1 HARNESS ASSY LVRPG
5	LM0461001 запросить цену →	1 HARNESS ASSY ROSKA2
6	LM0284001 запросить цену →	1 HARNESS ASSY 24V
7	LM0285001 запросить цену →	1 HARNESS ASSY FRONT 1A
8	LM0286001 запросить цену →	1 HARNESS ASSY OPF MAIN
9	LM0070001 запросить цену →	1 HARNESS ASSY OPEPANE AS
10	LM0287001 запросить цену →	1 HARNESS ASSY EEPROM
11	LM0462001 запросить цену →	1 HARNESS ASSY TMPNCS
12	LM0463001 запросить цену →	1 HARNESS ASSY RFID

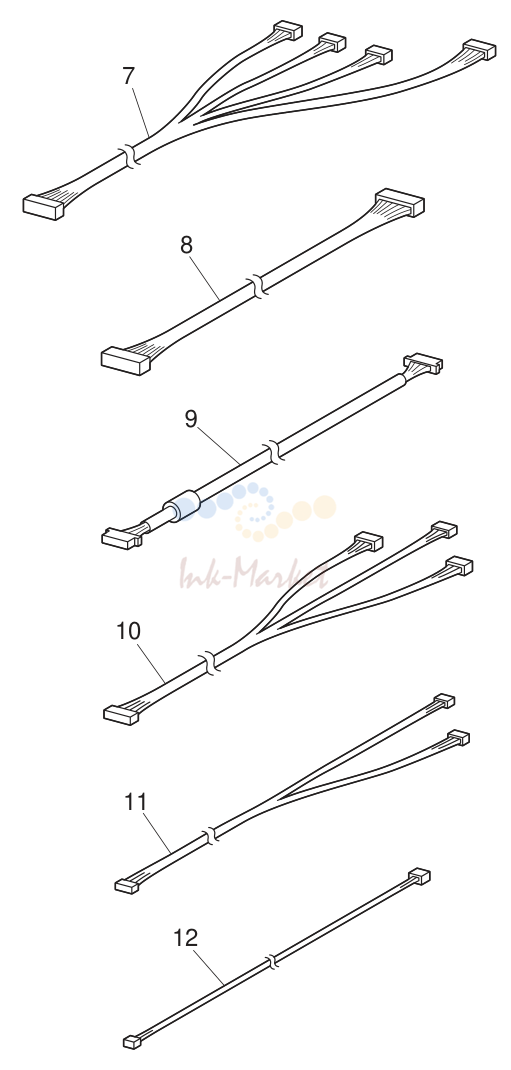

16. HARNESS

№	Артикул	Описание
1	LM0289001 запросить цену →	1 KIT CLAMP
2	LM0290001 запросить цену →	1 KIT E RING
3	LM0291001 запросить цену →	1 HARDWARE KIT
4	LM0579001 запросить цену →	1 HL-4200 ACTUATOR KIT
5	LM0084001 запросить цену →	1 KIT PROBE CHECK
6	LM0297001 запросить цену →	1 KIT ACTUATOR AND SPRING

17. MODEL HL-4200CN 54S602

№	Артикул	Описание
1	LM0464001 запросить цену →	1 BOX IOT HBN ER
2	LM0578001 запросить цену →	1 KIT PACKING IOT
3	LM0348001 запросить цену →	1 TRAY BOTTOM
4	LM0349001 запросить цену →	1 PAD BOTTOM ASSY
5	LM0350001 запросить цену →	1 PAD TOP ASSY
6	LM0351001 запросить цену →	1 PAD TOP PHD
7	LM0352001 запросить цену →	1 PAD FRONT
8	LM0353001 запросить цену →	1 JOINT
9	LM0934001 запросить цену →	1 KIT RETURN BOX 1PCS CHN
1	LM0938001 запросить цену →	1 CD ASSY WIN chg
1	LM0940001 запросить цену →	1 CD ASSY MAC chg
2	LM0939001 запросить цену →	1 SET GUIDE, ENG chg
2	LM0385001 запросить цену →	1 SET GUIDE, FRE
2	LM0558001 запросить цену →	1 SET GUIDE, GER
2	LM0559001 запросить цену →	1 SET GUIDE, NL
2	LM0560001 запросить цену →	1 SET GUIDE, DEN
2	LM0561001 запросить цену →	1 SET GUIDE, SPA
2	LM0562001 запросить цену →	1 SET GUIDE, POR
2	LM0563001 запросить цену →	1 SET GUIDE, ITA
2	LM0564001 запросить цену →	1 SET GUIDE, NOR
2	LM0565001 запросить цену →	1 SET GUIDE, SWE
3	LM0929001 запросить цену →	1 CLN-RTC ASSY del
4	LM0950001 запросить цену →	1 CLN-RTC KIT ADD
1	LJ9103001 запросить цену →	1 AC CORD ASSY LF, VDE
2	LJ9257001 запросить цену →	1 AC CORD ASSY LF, BS
3	LJ9666001 запросить цену →	1 AC CORD LF, SAA CHG
4	LJ9254001 запросить цену →	1 AC CORD ASSY LF, SEV
5	LJ9256001 запросить цену →	1 AC CORD ASSY LF, DEMKO
6	LJ9295001 запросить цену →	1 AC CORD ASSY LF, SOUTH AFRICA
7	LJ9298001 запросить цену →	1 AC CORD ASSY LF, ISRAEL
8	LM0276001 запросить цену →	1 AC CORD ASSY LF, UL/CSA
