Brother HL-4040 — каталог запчастей со схемами

Содержание

1. FRAME UNIT
2. FRAME UNIT
3. LASER UNIT
4. PAPER FEEDER
5. MP UNIT
6. PAPER TRAY
7. COVERS&LABELS
8. MAIN PCB
9. LVPS
10. HVPS
11. ACCESSORIES

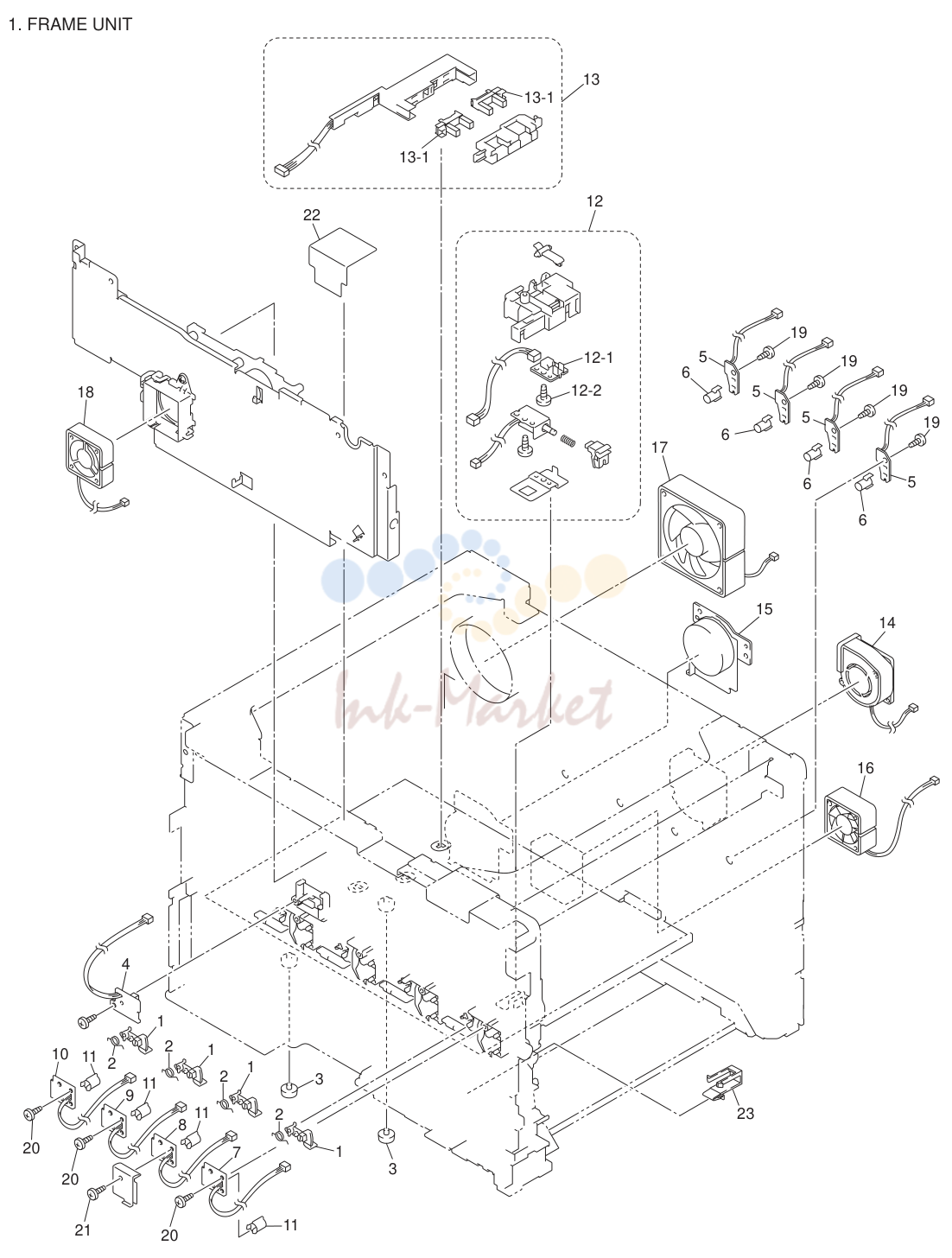

1. FRAME UNIT

№	Артикул	Описание
1	LR0402001 запросить цену →	4 NEW TONER ACTUATOR
2	LR0403001 запросить цену →	4 NEW TONER ACTUATOR SPRING
3	UH2208001 запросить цену →	2 RUBBER FOOT
4	LM9189001 запросить цену →	1 DEVELOP RELEASE SENSOR PCB ASSY
5	LM9210001 запросить цену →	4 TONER LED PCB ASSY
6	LR1094001 запросить цену →	4 LED HOLDER
7	LM9211001 запросить цену →	1 TONER SENSOR PCB ASSY K (TE/NEW)
8	LM9334001 запросить цену →	1 TONER SENSOR PCB ASSY Y (TE/NEW)
9	LM9335001 запросить цену →	1 TONER SENSOR PCB ASSY M (TE/NEW)
10	LM9336001 запросить цену →	1 TONER SENSOR PCB ASSY C (TE/NEW)
11	UL9037001 запросить цену →	4 PT SENSOR HOLDER
12	LR0523001 запросить цену →	1 BELT CLEANER RELEASE ASSY
12-1	LM9218001 запросить цену →	1 BELT CLEANER RELEASE SENSOR PCB ASSY
12-2	085310816 запросить цену →	1 TAPTITE BIND B M3X8
13	LR0532001 запросить цену →	1 WASTE TONER NEAR/FULL SENSOR ASSY
13-1	LM9221001 запросить цену →	2 WASTE TONER SENSOR
14	LR0589001 запросить цену →	1 AIR INTAKE FAN (AIR)
15	LR0217001 запросить цену →	1 BELT DRIVE MOTOR
16	LR0903001 запросить цену →	1 LVPS FAN (PS)
17	LR0906001 запросить цену →	1 FUSER UNIT FAN (FU)
18	LR1225001 запросить цену →	1 DRUM UNIT FAN (OPC)
19	0A2301603 запросить цену →	4 SCREW PAN (P WASHER) M3X16 chg
20	085310816 запросить цену →	3 TAPTITE BIND B M3X8
21	087310816 запросить цену →	1 TAPTITE CUP B M3X8
22	LR1820001 запросить цену →	1 ALUMINUM SHEET FRAME
23	LU4027001 запросить цену →	1 DX HOOK ASSY AC ADD

2. FRAME UNIT

№	Артикул	Описание
1	LR1461001 запросить цену →	1 LASER UNIT (SP)
2	LJ0908001 запросить цену →	1 LASER CAUTION LABEL
2	UL7931001 запросить цену →	1 LASER CAUTION LABEL CHN
3	LM5867001 запросить цену →	7 TAPTITE CUP S M3X6 SR

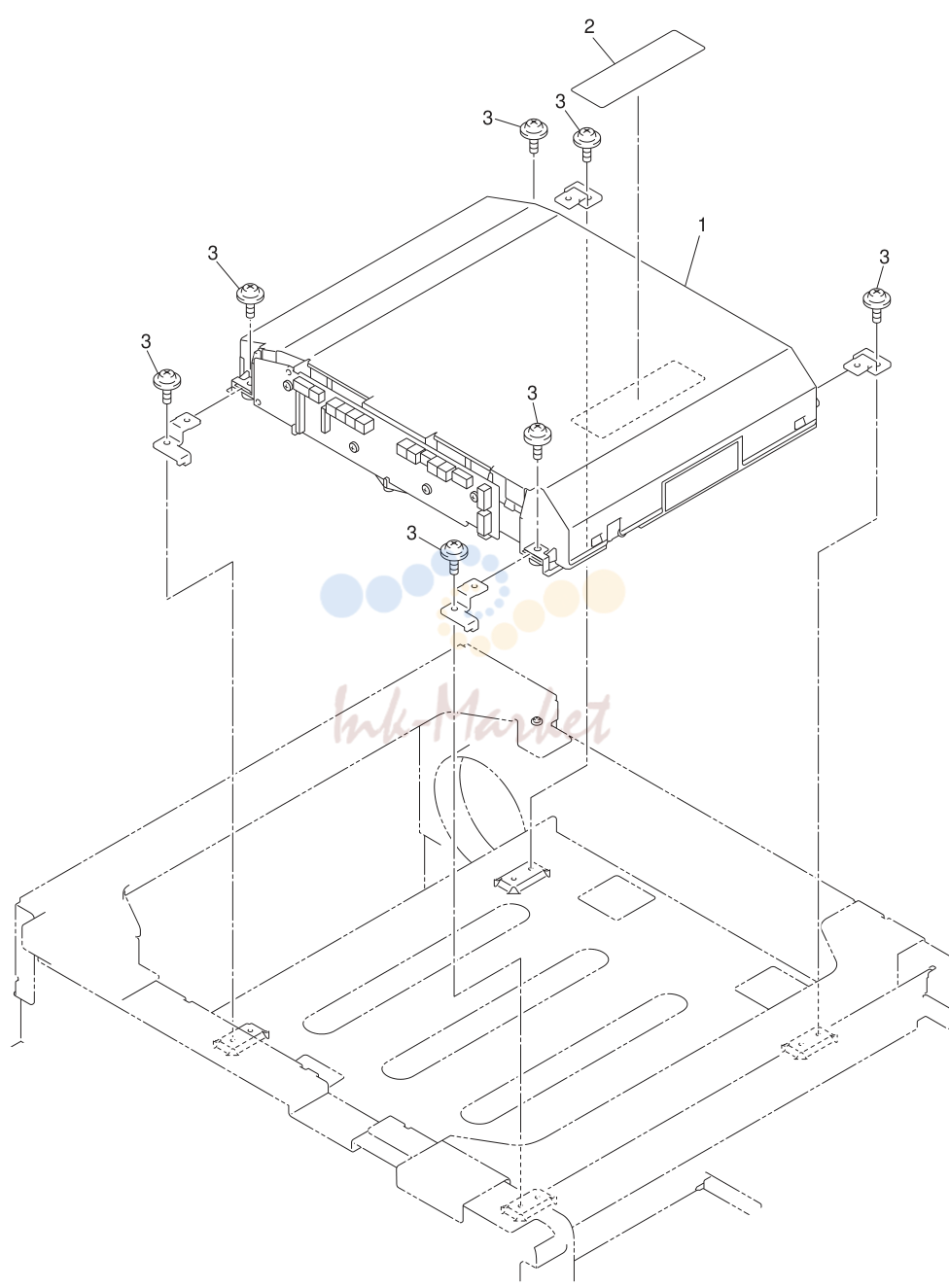

3. LASER UNIT

№	Артикул	Описание
1	LR0107001 запросить цену →	1 PAPER FEED FRAME UNIT
1-1	LM9185001 запросить цену →	1 T1 PE/EDGE SENSOR PCB ASSY
1-2	LR1914001 ✓ в наличии	1 ROLLER HOLDER ASSY IE301 CHG

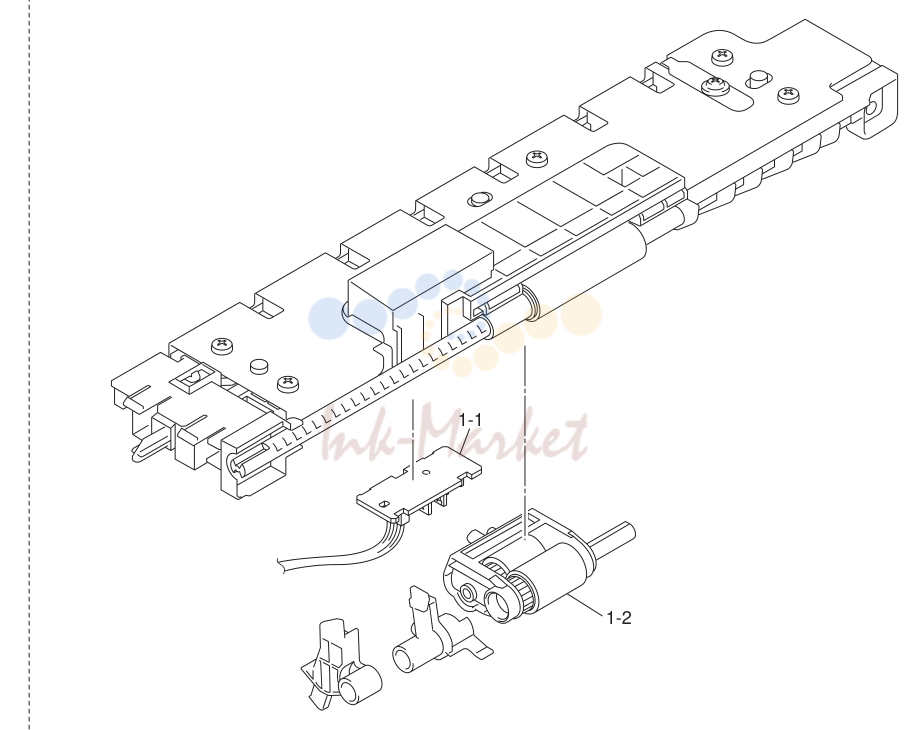

4. PAPER FEEDER

№	Артикул	Описание
1	LR1768002 запросить цену →	1 FRONT DOOR UNIT ASSY (SP), HL-4040CN
1	LR1768001 запросить цену →	1 FRONT DOOR UNIT ASSY (SP), HL-4050CDN, HL-4070CDW
1-1	LR1601001 запросить цену →	1 FRONT DOOR MAIN ASSY
1-2	LR0707002 запросить цену →	1 FRONT DOOR SUB, HL-4040CN
1-2	LR0707001 запросить цену →	1 FRONT DOOR SUB, HL-4050CDN, HL-4070CDW
1-3	LR1037001 запросить цену →	2 HOOK
1-4	LR1676001 запросить цену →	1 HOOK SPRING L
1-5	LR1677001 запросить цену →	1 HOOK SPRING R
1-6	LR1025001 запросить цену →	2 HOOK SHAFT
1-7	LR0691001 запросить цену →	1 FRONT COVER RELEASE BUTTON
1-8	LR0692001 запросить цену →	1 BUTTON SPRING
1-9	LR0700001 запросить цену →	1 HOOK COVER
1-10	LR0854001 ✓ в наличии	1 MP PAPER GUIDE ASSY
1-11	LR0856002 запросить цену →	1 MP COVER ASSY, HL-4040CN
1-11	LR0856001 запросить цену →	1 MP COVER ASSY, HL-4050CDN, HL-4070CDW
1-12	LR0716001 запросить цену →	1 MP SEPARATION PAD ASSY
1-13	LR0718001 запросить цену →	1 MP SEPARATION PAD SPRING
1-14	LR1916001 запросить цену →	1 MP ROLLER HOLDER ASSY IE301 CHG
1-15	LR0853001 запросить цену →	1 MP FEED FRAME COVER
2	LR0860001 запросить цену →	1 HINGE SHAFT L
3	LR0861001 запросить цену →	1 HINGE SHAFT R
4	LR0862001 запросить цену →	2 COLLAR
5	LR1247001 запросить цену →	1 BROTHER EMBLEM
6	LR1248001 запросить цену →	1 COLOR LASER LABEL
7	LR1388001 запросить цену →	1 HEATER CAUTION LABEL
8	LU0233001 запросить цену →	1 CAUTION LABEL S 13X40

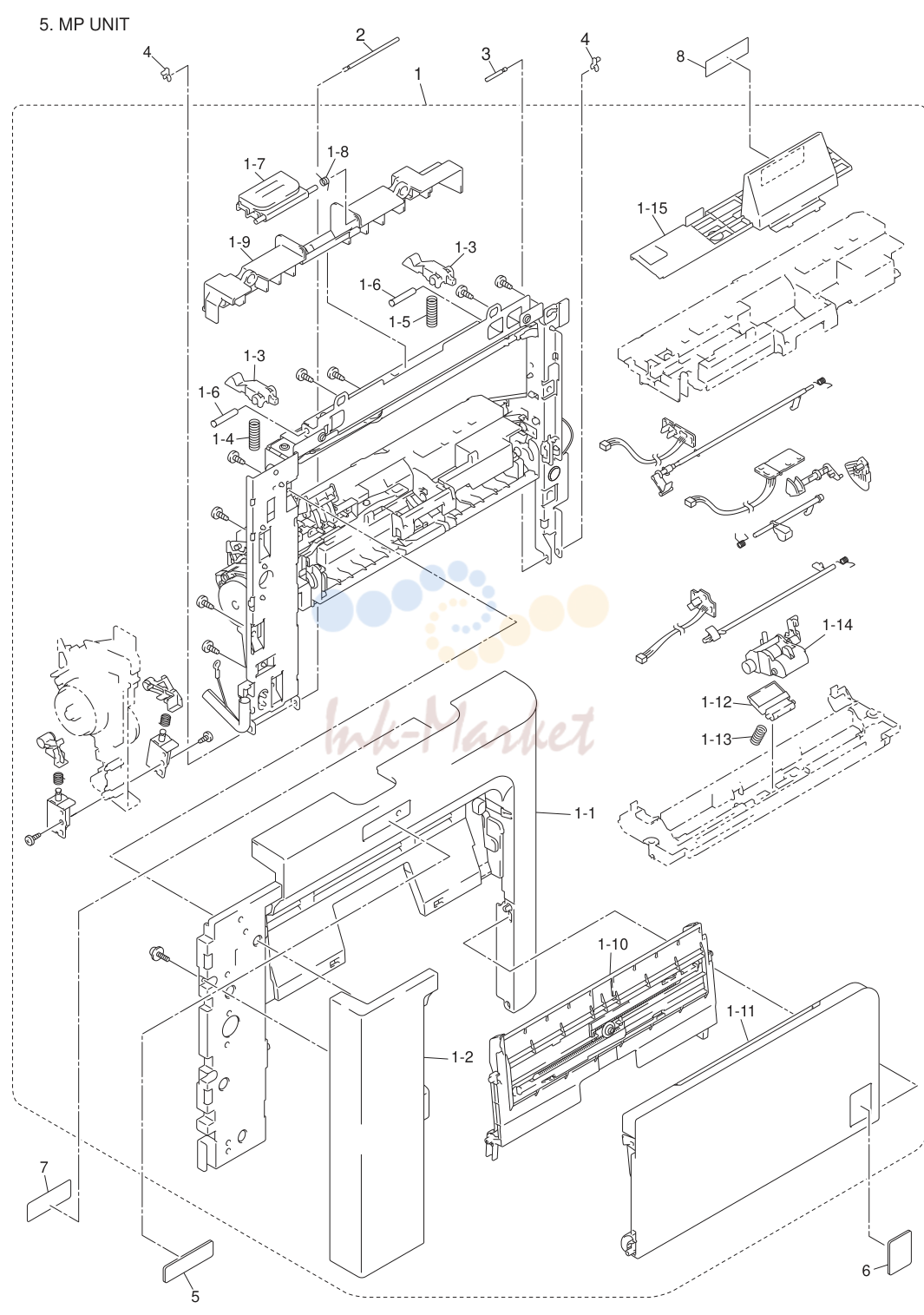

5. MP UNIT

№	Артикул	Описание
1	LR1234002 запросить цену →	1 PAPER TRAY UNIT, HL-4040CN
1	LR0247001 запросить цену →	1 PAPER TRAY UNIT, HL-4050CDN, HL-4070CDW
1-1	LM5237001 ✓ в наличии	1 SEPARATION PAD ASSY
1-2	LR0931001 запросить цену →	1 SEPARATION PAD SPRING
1-3	LR0545001 запросить цену →	1 PAPER GUIDE DX ASSY, HL-4050CDN, HL-4070CDW

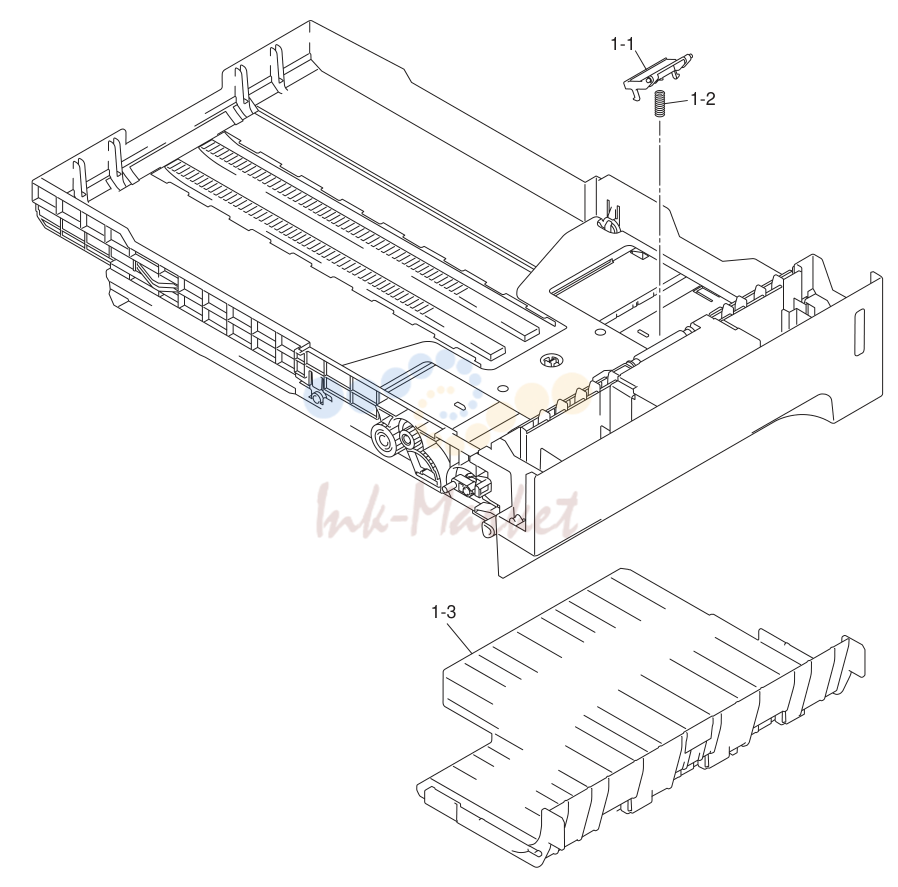

6. PAPER TRAY

№	Артикул	Описание
1	LR1231001 запросить цену →	1 TOP COVER ASSY 40, HL-4040CN
1	LR0485001 запросить цену →	1 TOP COVER ASSY 50, HL-4050CDN
1	LR1232001 запросить цену →	1 TOP COVER ASSY 70, HL-4070CDW
1-1	LR1910002 запросить цену →	1 TOP COVER L ASSY, HL-4040CN CHG
1-1	LR1910001 запросить цену →	1 TOP COVER L ASSY, HL-4050CDN, HL-4070CDW CHG
1-2	LR0488001 запросить цену →	1 TOP COVER R
1-3	LR0489001 запросить цену →	1 PAPER CHUTE
1-4	LR1178002 запросить цену →	1 TOP COVER PANEL ASSY, HL-4040CN
1-4	LR1178001 запросить цену →	1 TOP COVER PANEL ASSY, HL-4050CDN
1-4	LR1251001 запросить цену →	1 TOP COVER PANEL ASSY, HL-4070CDW
1-5	LR1187001 запросить цену →	1 LCD PANEL ASSY 40, HL-4040CN
1-5	LR1179001 запросить цену →	1 LCD PANEL ASSY 50, HL-4050CDN
1-5	LR1233001 запросить цену →	1 LCD PANEL ASSY 70, HL-4070CDW
1-6	087411216 запросить цену →	11 TAPTITE CUP B M4X12
1-7	085310816 запросить цену →	7 TAPTITE BIND B M3X8
1-8	LR0521001 запросить цену →	1 SUPPORT FLAP add
2	LR1362001 запросить цену →	1 SIDE COVER R ASSY
3	LR1599002 запросить цену →	1 SIDE COVER L ASSY, HL-4040CN
3	LR1599001 запросить цену →	1 SIDE COVER L ASSY, HL-4050CDN, HL-4070CDW
4	LR0516002 запросить цену →	1 ACCESS COVER, HL-4040CN
4	LR0516001 запросить цену →	1 ACCESS COVER, HL-4050CDN, HL-4070CDW
5	LR1253001 запросить цену →	1 IF COVER 40, HL-4040CN
5	LR0517001 запросить цену →	1 IF COVER, HL-4050CDN, HL-4070CDW
6	LR1254001 запросить цену →	1 IF COVER 40 SUB, HL-4040CN
7	LR1361002 запросить цену →	1 BACK COVER ASSY, HL-4040CN
7	LR1361001 запросить цену →	1 BACK COVER ASSY, HL-4050CDN, HL-4070CDW
8	LR0519002 запросить цену →	1 BACK COVER UPPER, HL-4040CN
8	LR0519001 запросить цену →	1 BACK COVER UPPER, HL-4050CDN, HL-4070CDW
9	LR0521001 запросить цену →	1 SUPPORT FLAP del
10	087411216 запросить цену →	5 TAPTITE CUP B M4X12
11	087320816 запросить цену →	5 TAPTITE CUP S M3X8
12	087420816 запросить цену →	2 TAPTITE CUP S M4X8
13	LG7359001 запросить цену →	1 WIRELESS LAN PCB ASSY, HL-4070CDW

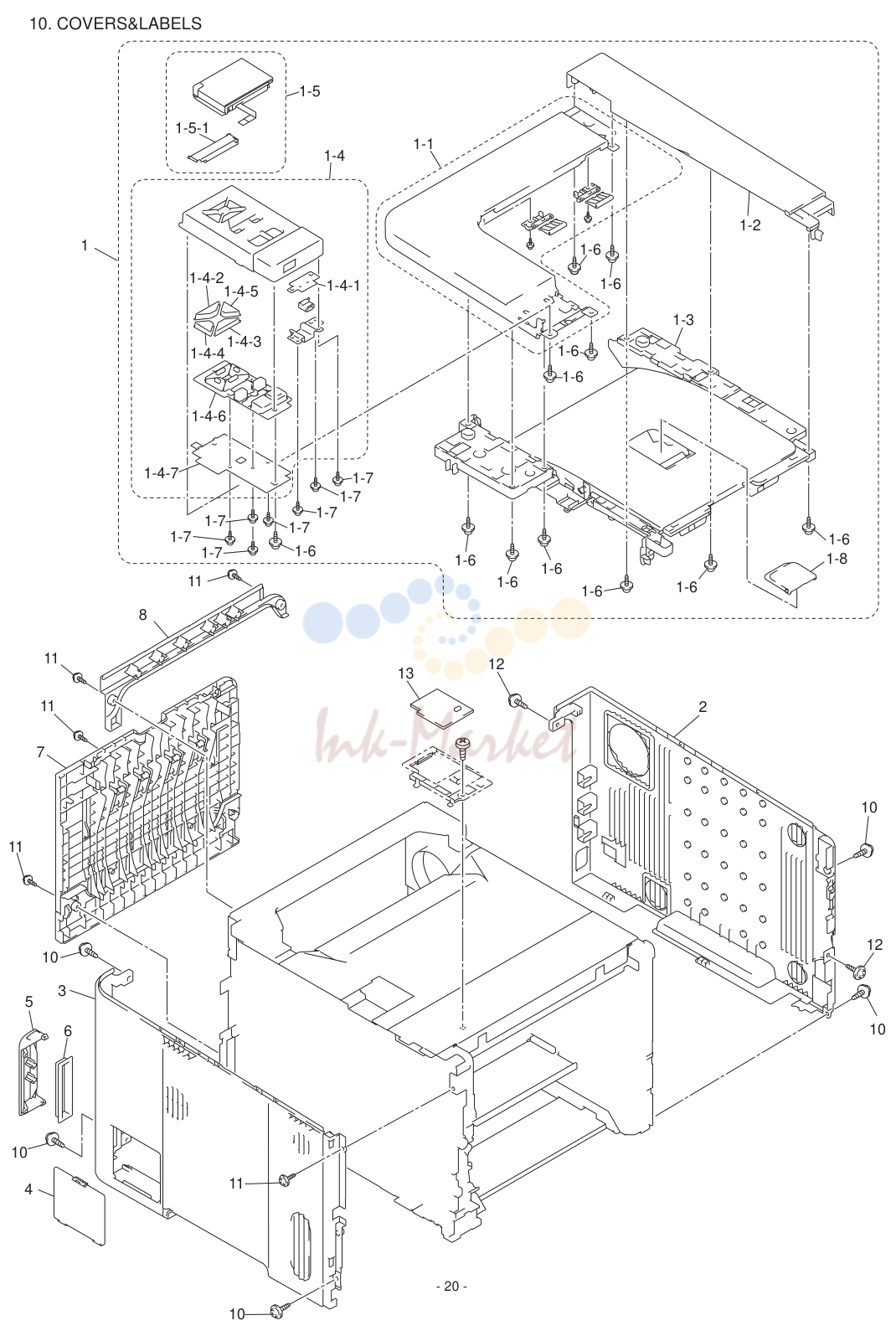

7. COVERS&LABELS

№	Артикул	Описание
1	LM9197002 запросить цену →	1 MAIN PCB ASSY, HL-4040CN US/BRZ B512246
1	LM9197012 запросить цену →	1 MAIN PCB ASSY, HL-4040CN CAN B512246
1	LM9197022 запросить цену →	1 MAIN PCB ASSY, HL-4040CN GER/UK/SWI/ITA/ISR/ B512246
1	LM9197011 запросить цену →	1 MAIN PCB ASSY, HL-4050CDN CAN B512246
1	LM9197021 запросить цену →	1 MAIN PCB ASSY, HL-4050CDN GER/UK/SWI/ITA/ISR/ B512246
1	LM9197031 запросить цену →	1 MAIN PCB ASSY, HL-4050CDN CHN B512246
1	LM9197003 запросить цену →	1 MAIN PCB ASSY, HL-4070CDW US B512246
1	LM9197013 запросить цену →	1 MAIN PCB ASSY, HL-4070CDW CAN B512246
1	LM9197023 запросить цену →	1 MAIN PCB ASSY, HL-4070CDW GER/UK/SWI/PAN- B512246

8. MAIN PCB

№	Артикул	Описание
1	LM9246001 запросить цену →	1 PS PCB UNIT 115V
1	LM9287001 запросить цену →	1 PS PCB UNIT 230V
1	LM9503001 запросить цену →	1 PS PCB UNIT 230V CHN

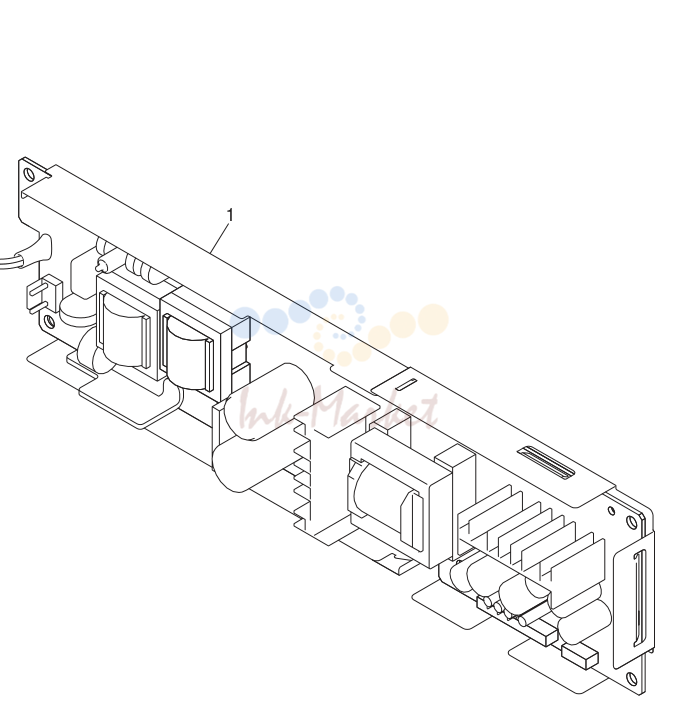

9. LVPS

№	Артикул	Описание
1	LM9506001 запросить цену →	1 CHARGE HVPS PCB ASSY CHG
2	LR0902001 ✓ в наличии	1 TRANSFER HVPS PCB UNIT
2-1	LM9253001 запросить цену →	1 TRANSFER HVPS PCB ASSY
2-2	LM9224001 запросить цену →	1 DENSITY SENSOR
2-3	LM9446001 запросить цену →	1 REGISTRATION-MARK SENSOR PCB ASSY1
2-4	LM9448001 запросить цену →	1 REGISTRATION-MARK SENSOR PCB ASSY2
2-5	LM9445001 запросить цену →	1 REGISTRATION RELAY PCB ASSY
2-6	085310816 запросить цену →	8 TAPTITE BIND B M3X8

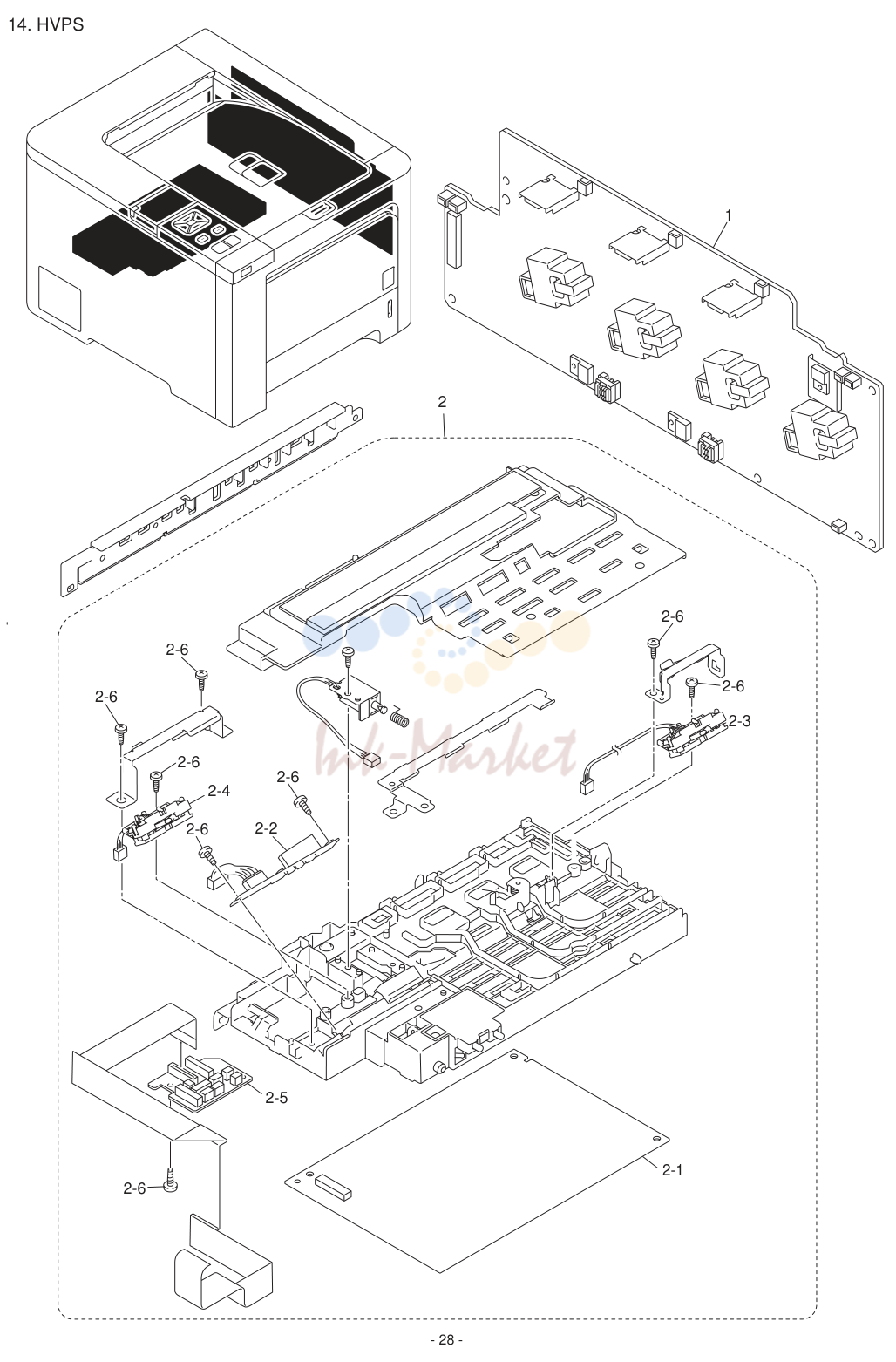

10. HVPS

№	Артикул	Описание
1	LM9362001 запросить цену →	1 AC CORD BAG ASSY LF UL/CSA 13A
1	LG4424001 запросить цену →	1 AC CORD BAG ASSY LF VDE
1	LG6208001 запросить цену →	1 AC CORD BAG ASSY LF BS/PSB
1	LG4718001 запросить цену →	1 AC CORD BAG ASSY LF SEV
1	LG7005001 запросить цену →	1 AC CORD BAG ASSY LF ISRAEL
1	LG6404001 запросить цену →	1 AC CORD BAG ASSY LF SAF
1	LG4720001 запросить цену →	1 AC CORD BAG ASSY LF DEMKO
1	LJ9667001 запросить цену →	1 AC CORD BAG ASSY LF SAA
1	LJ9353001 запросить цену →	1 AC CORD BAG ASSY LF CHN
1	LM9513001 запросить цену →	1 AC CORD BAG ASSY LF BRZ
1	LG6207001 запросить цену →	1 AC CORD BAG ASSY LF CHILE
1	LG6199001 запросить цену →	1 AC CORD BAG ASSY LF ARG
1	LR1108001 запросить цену →	1 CD ASSY AC 40/50, HL-4040CN, HL-4050CDN del
1	LR1759001 запросить цену →	1 CD ASSY AC EEU/RUS, HL-4040CN RUS/EEU GENERAL,
1	LR1876001 запросить цену →	1 CD ASSY AC CHN, HL-4040CN CHN, HL-4050CDN CHN
1	LR1109001 запросить цену →	1 CD ASSY AC, HL-4040CN US/CAN/GER/UK/ARL/SGP/GULF/ chg
2	LR1695001 запросить цену →	1 FRENCH PANEL STICKER, HL-4040CN CAN
2	LR1695002 запросить цену →	1 FRENCH PANEL STICKER, HL-4050CDN CAN
3	LR1446001 запросить цену →	1 SET GUIDE (ENG), HL-4040CN US/CAN/UK/ISR/SAF,
3	LR1446005 запросить цену →	1 SET GUIDE (FRE), HL-4040CN CAN/SWI/BEL/FRA/HOL,
3	LR1446003 запросить цену →	1 SET GUIDE (GER), HL-4040CN GER/SWI/EEU GENERAL,
3	LR1446016 запросить цену →	1 SET GUIDE (ITA), HL-4040CN ITA, HL-4050CDN ITA
3	LR1446007 запросить цену →	1 SET GUIDE (NOR), HL-4040CN PAN-NORDIC, HL-4050CDN
3	LR1446026 запросить цену →	1 SET GUIDE (SWE), HL-4040CN PAN-NORDIC, HL-4050CDN
3	LR1446013 запросить цену →	1 SET GUIDE (DEN), HL-4040CN PAN-NORDIC, HL-4050CDN
3	LR1446012 запросить цену →	1 SET GUIDE (FIN), HL-4040CN PAN-NORDIC, HL-4050CDN
3	LR1446009 запросить цену →	1 SET GUIDE (DUT), HL-4040CN BEL/FRA/HOL, HL-4050CDN
3	LR1446015 запросить цену →	1 SET GUIDE (SPA), HL-4040CN IBERIA, HL-4050CDN
3	LR1446018 запросить цену →	1 SET GUIDE (POR), HL-4040CN IBERIA, HL-4050CDN IBERIA
3	LR1446048 запросить цену →	1 SET GUIDE (RUS), HL-4040CN RUS, HL-4050CDN RUS
3	LR1446037 запросить цену →	1 SET GUIDE (CZE/HUM/POL), HL-4040CN EEU GENERAL,
3	LR1446079 запросить цену →	1 SET GUIDE (ENG/ROM/BUL/SVK), HL-4040CN EEU
3	LR1446020 запросить цену →	1 SET GUIDE (CHN), HL-4040CN CHN, HL-4050CDN CHN
3	LR1446042 запросить цену →	1 SET GUIDE (BRZ-POR), HL-4040CN BRZ
3	LR1447001 запросить цену →	1 SET GUIDE W (ENG), HL-4070CDW US/CAN/UK
3	LR1447003 запросить цену →	1 SET GUIDE W (GER), HL-4070CDW GER/SWI
3	LR1447005 запросить цену →	1 SET GUIDE W (FRE), HL-4070CDW CAN/SWI/BEL/FRA/HOL
3	LR1447007 запросить цену →	1 SET GUIDE W (NOR), HL-4070CDW PAN-NORDIC
3	LR1447009 запросить цену →	1 SET GUIDE W (DUT), HL-4070CDW BEL/FRA/HOL
3	LR1447012 запросить цену →	1 SET GUIDE W (FIN), HL-4070CDW PAN-NORDIC
3	LR1447013 запросить цену →	1 SET GUIDE W (DEN), HL-4070CDW PAN-NORDIC
3	LR1447015 запросить цену →	1 SET GUIDE W (SPA), HL-4070CDW IBERIA/ITA
3	LR1447016 запросить цену →	1 SET GUIDE W (ITA), HL-4070CDW IBERIA/ITA
3	LR1447018 запросить цену →	1 SET GUIDE W (POR), HL-4070CDW IBERIA/ITA
3	LR1447026 запросить цену →	1 SET GUIDE W (SWE), HL-4070CDW PAN-NORDIC
4	LR1712001 запросить цену →	1 WASTER TONER BOX REPACKING BAG
5	LR1705001 запросить цену →	4 TONER REPAKING BAG
6	LR1734001 запросить цену →	1 OUTPUT TRAY ATTACHMENT ASSY
7	LR1892001 запросить цену →	1 DRUM CLEANING SHEET KIT add
8	LR0094001 запросить цену →	1 TONER CARTRIDGE PROTECTIVE COVER ADD
9	LU4055001 запросить цену →	1 DRUM UNIT REMOVE SHEET ADD

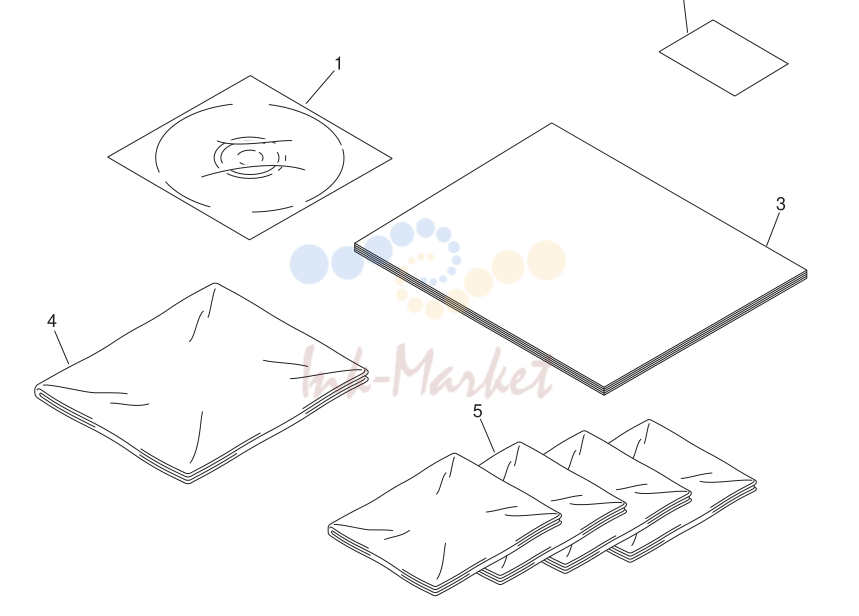

11. ACCESSORIES

№	Артикул	Описание
1	LR1794001 запросить цену →	1 CARTON HL-4040 US/BRZ
1	LR1795001 запросить цену →	1 CARTON HL-4040 CAN
1	LR1623001 запросить цену →	1 CARTON HL-4040 EU
1	LR1742001 запросить цену →	1 CARTON HL-4040 AP
1	LR1889001 запросить цену →	1 CARTON HL-4040 CHN
1	LR1699001 запросить цену →	1 CARTON HL-4050 CAN/CHI/ARG
1	LR1627001 запросить цену →	1 CARTON HL-4050 EU
1	LR1744001 запросить цену →	1 CARTON HL-4050 AP
1	LR1877001 запросить цену →	1 CARTON HL-4050 CHN
1	LR1796001 запросить цену →	1 CARTON HL-4070 US
1	LR1833001 запросить цену →	1 CARTON HL-4070 CAN
1	LR1804001 запросить цену →	1 CARTON HL-4070 EU
2	LR0636001 запросить цену →	1 POLYSTYRENE PAD ASSY AC
3	UE1688001 запросить цену →	1 PE BAG 1000X1000H
4	LR1119001 запросить цену →	2 OPTION CARTON AC
5	LR1345001 запросить цену →	1 BELT LOCK L
6	LR1346001 запросить цену →	1 BELT LOCK R
7	LR1332001 запросить цену →	1 DRUM STOPPER L
8	LR1333001 запросить цену →	1 DRUM STOPPER R
