Brother HL-4000 — каталог запчастей со схемами

Содержание

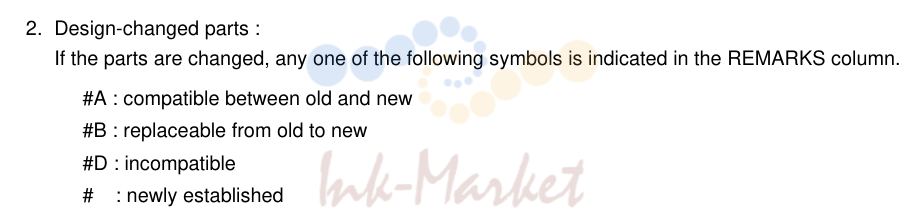

1. NOTE FOR USING THIS PARTS REFERENCE LIST
2. COVER
3. FRAME
4. PAPER FEEDER 1
5. PAPER FEEDER 2
6. PAPER FEEDER 3
7. HOUSING ASSY RETARD
8. CHUTE ASSY IN
9. CHUTE ASSY OUT
10. CHUTE ASSY EXIT
11. TRANSFER ROLL CARTRIDGE ASSY & FUSER
12. SCANNER
13. TONER CARTRIDGE ASSY

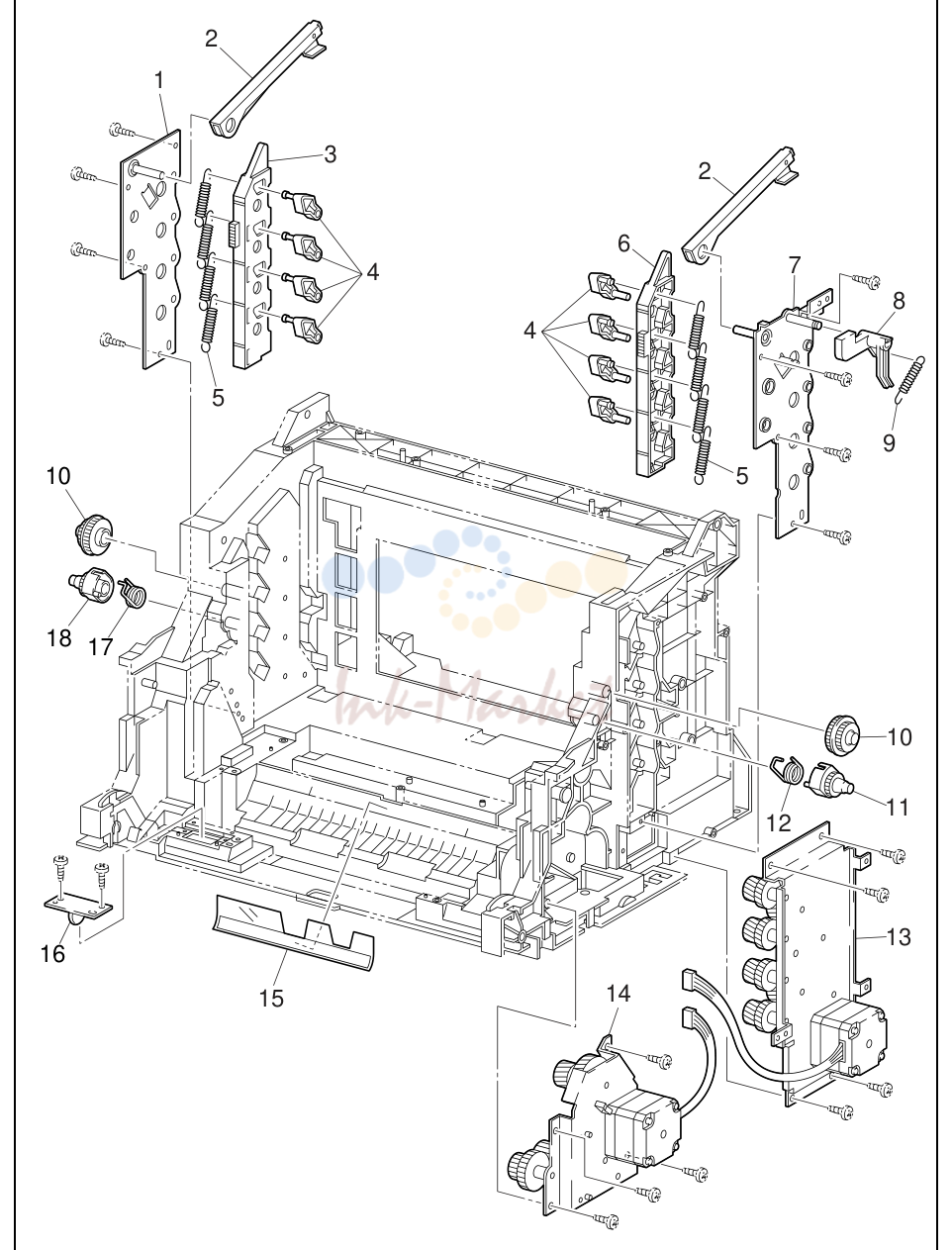

14. FRAME & DRIVE

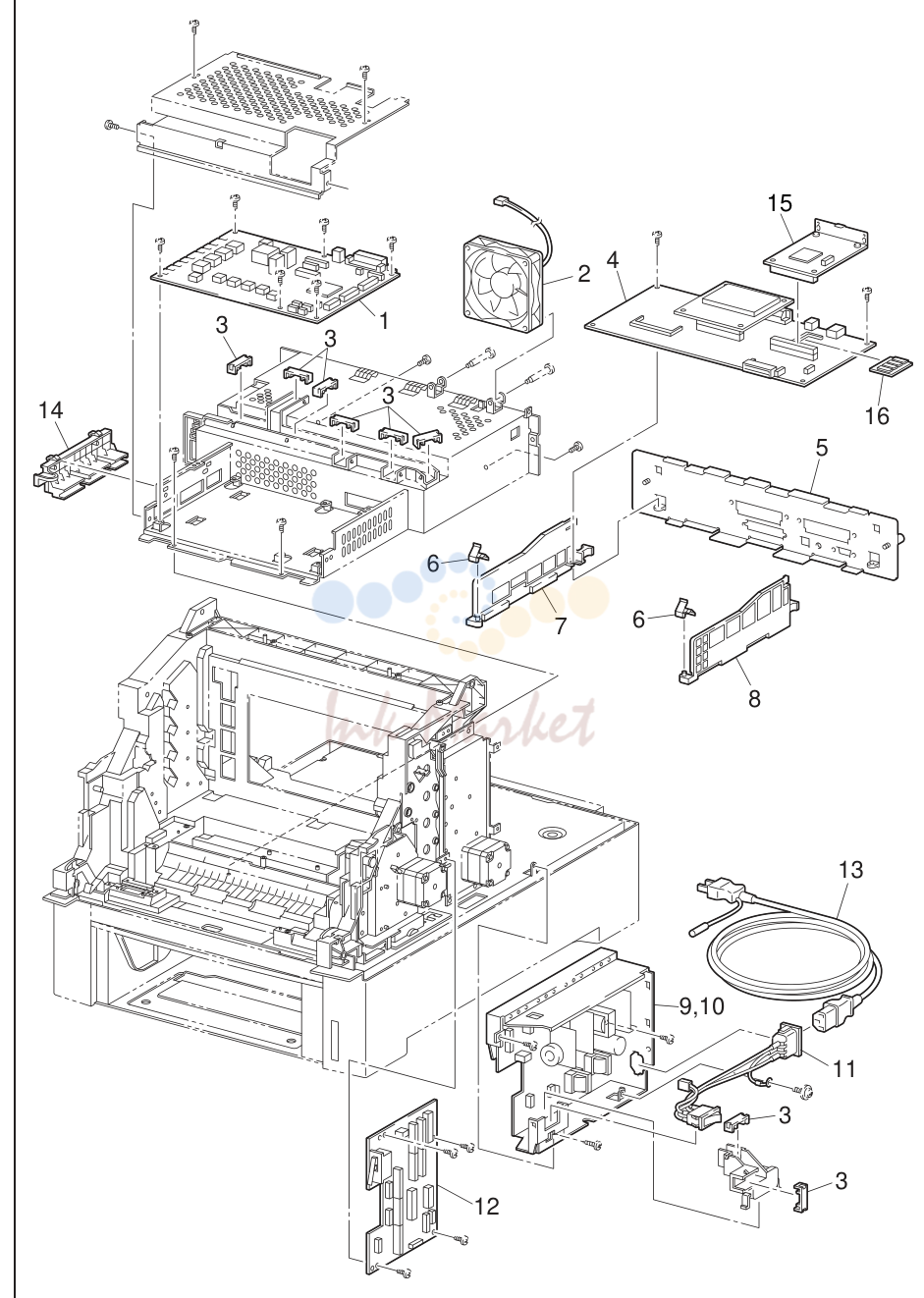

15. ELECTRICAL

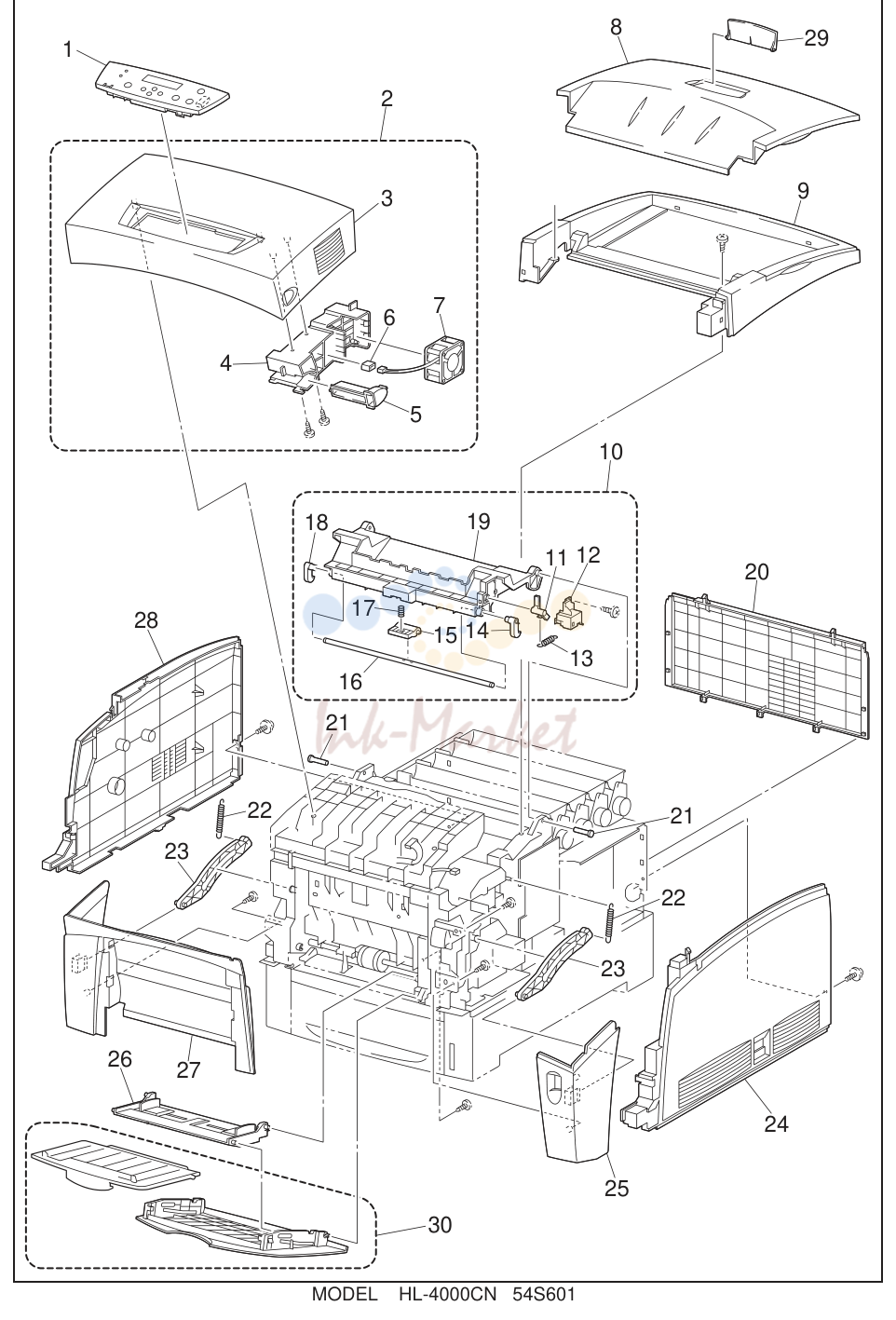

1. NOTE FOR USING THIS PARTS REFERENCE LIST

№	Артикул	Описание
1	LJ3986001 запросить цену →	1 CONSOLE PANEL HL-4000
2	LJ3987001 запросить цену →	1 COVER ASSY FRONT HEAD
3	LM0133001 запросить цену →	1 COVER FRONT HEAD
4	LM0134001 запросить цену →	1 HOLDER LEVER OUT
5	LM0135001 запросить цену →	1 LEVER OUT
6	LM0136001 запросить цену →	1 CON.AMP 175694-3
7	LM0137001 запросить цену →	1 FAN FUSER
8	LJ3988001 запросить цену →	1 COVER ASSY TOP
9	LM0138001 запросить цену →	1 COVER TOP MAIN
10	LJ3989001 запросить цену →	1 PAPER OUTLET COVER chg
11	LM0139001 запросить цену →	1 CAM I/L
12	LM0140001 запросить цену →	1 COVER CAM
13	LM0141001 запросить цену →	1 SPRING CAM I/L
14	LM0142001 запросить цену →	1 LATCH TOP R
15	LM0143001 запросить цену →	1 HANDLE TOP
16	LM0144001 запросить цену →	1 SHAFT LATCH TOP
17	LM0145001 запросить цену →	1 SPRING HANDLE
18	LM0146001 запросить цену →	1 LATCH TOP L
19	LM0147001 запросить цену →	1 COVER TOP PRINT HEAD CARTRIDGE
20	LM0148001 запросить цену →	1 COVER REAR
21	LM0149001 запросить цену →	1 STUD TOP
22	LJ3990001 запросить цену →	1 SPRING LINK
23	LM0150001 запросить цену →	1 LINK
24	LJ3991001 запросить цену →	1 COVER SIDE R
25	LJ3992001 запросить цену →	1 COVER ASSY FRONT R
26	LM0153001 запросить цену →	1 TRAY ASSY BASE
27	LJ3993001 запросить цену →	1 COVER ASSY FRONT L
28	LJ3994001 запросить цену →	1 COVER SIDE L
29	LJ3995001 запросить цену →	1 COVER TOP STOPPER
30	LJ3996001 запросить цену →	1 TRAY ASSY LOW ADD

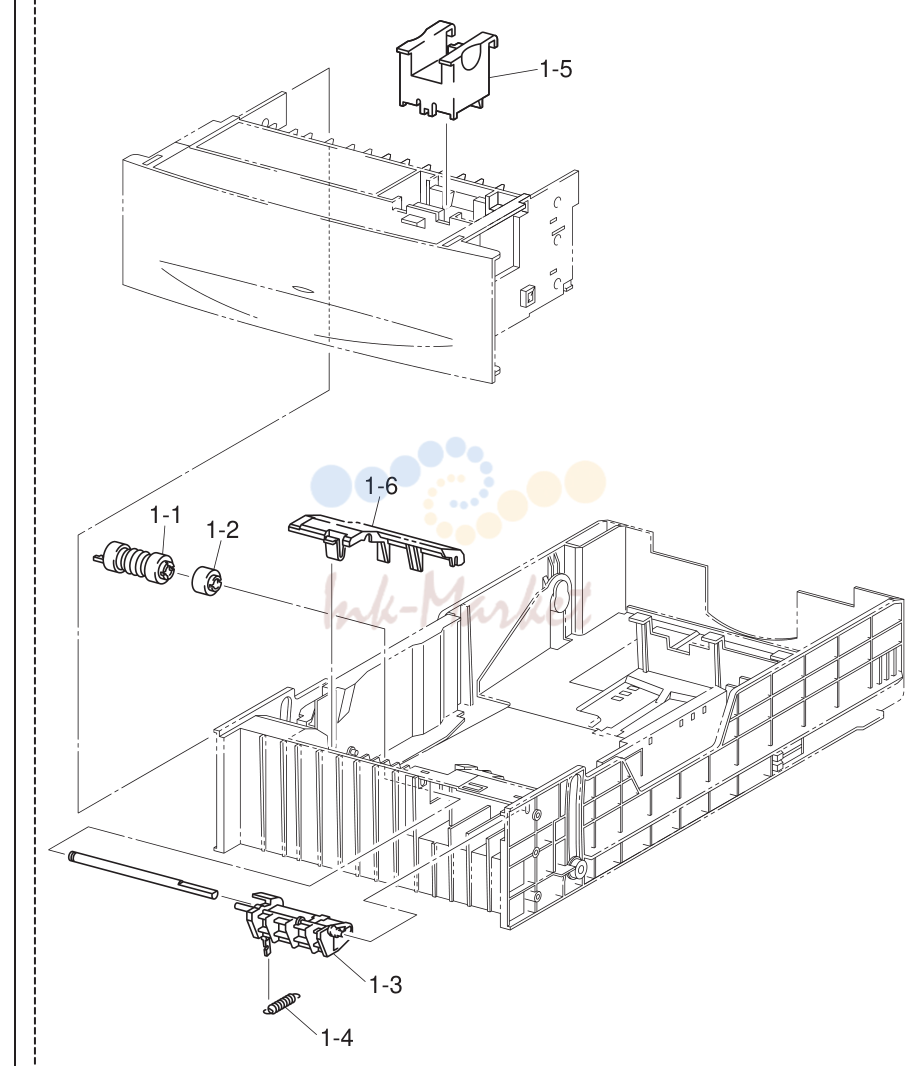

2. COVER

№	Артикул	Описание
1	LJ3997001 запросить цену →	1 CASSETTE ASSY
1-1	LJ3998001 запросить цену →	1 ROLL ASSY
1-2	LM0154001 запросить цену →	1 CLUTCH ASSY FRICTION
1-3	LM0155001 запросить цену →	1 HOLDER RETARD
1-4	LM0156001 запросить цену →	1 SPRING RETARD
1-5	LM0157001 запросить цену →	1 A5 BLOCK
1-6	LM0132001 запросить цену →	1 CHUTE RETARD ADD

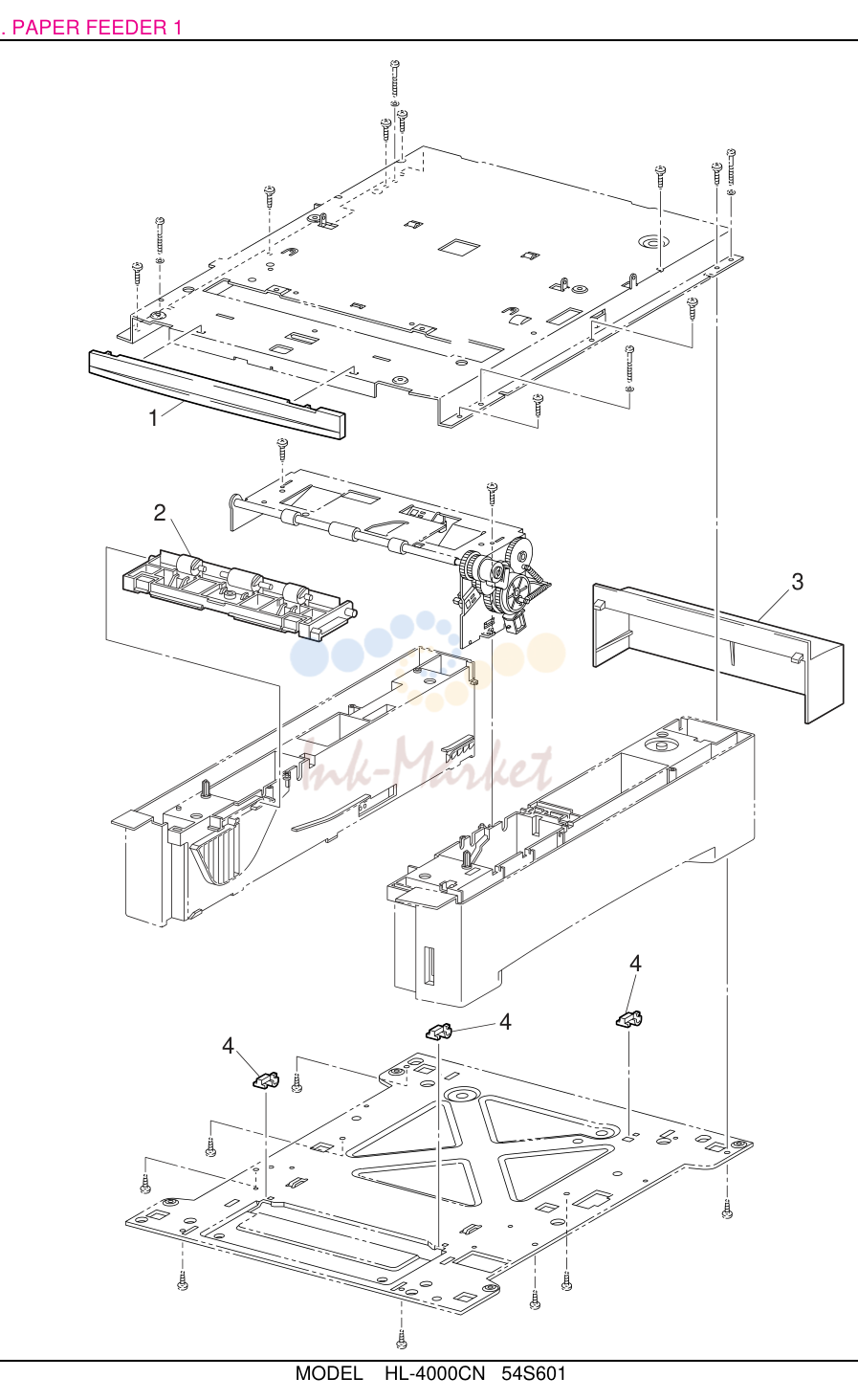

3. FRAME

№	Артикул	Описание
1	LJ3999001 запросить цену →	1 COVER FDR FRONT
2	LM0001001 запросить цену →	1 CHUTE ASSY TURN
3	LM0002001 запросить цену →	1 COVER CASSETTE
4	LM0158001 запросить цену →	1 BLOCK

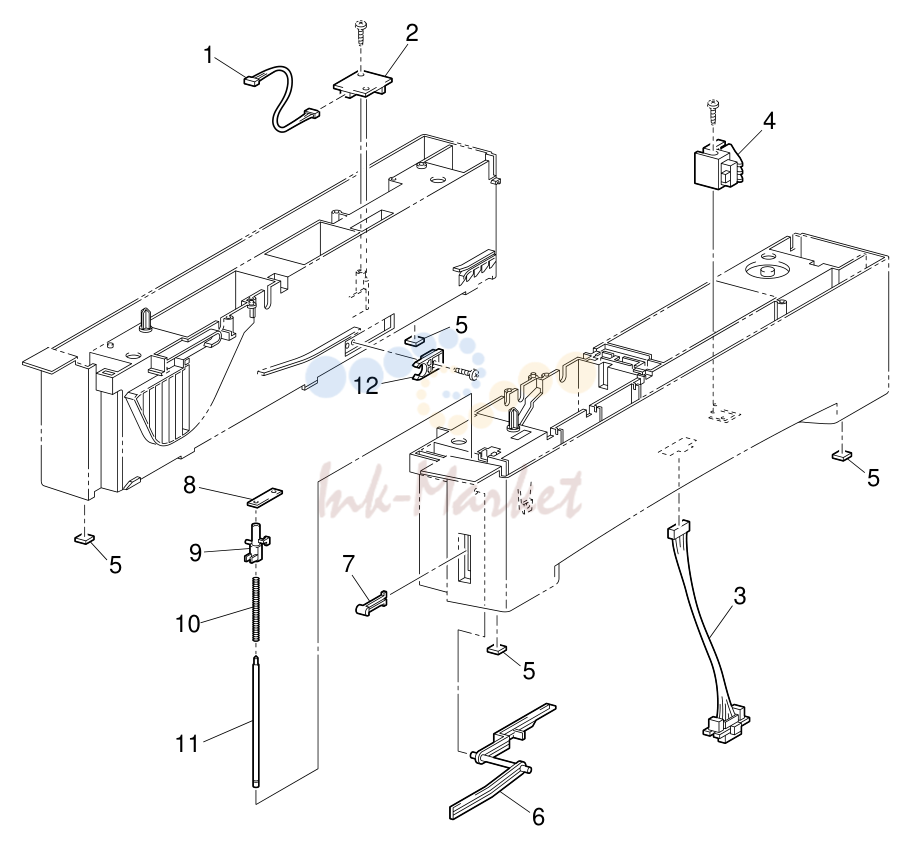

4. PAPER FEEDER 1

№	Артикул	Описание
1	LM0159001 запросить цену →	1 HARNESS ASSY TMPA
2	LM0003001 запросить цену →	1 SENSOR HUM TEMP
3	LM0160001 запросить цену →	1 HARNESS ASSY OPFREC
4	LM0078001 запросить цену →	1 SWITCH ASSY SIZE
5	LM0161001 запросить цену →	1 FOOT
6	LM0004001 запросить цену →	1 LEVER LOW PAPER
7	LM0005001 запросить цену →	1 INDICATOR
8	LM0162001 запросить цену →	1 HOLDER SHAFT INDICATOR
9	LM0006001 запросить цену →	1 GUIDE INDICATOR
10	LM0163001 запросить цену →	1 SPRING INDICATOR
11	LM0164001 запросить цену →	1 SHAFT INDICATOR
12	LM0007001 запросить цену →	1 STOPPER CST

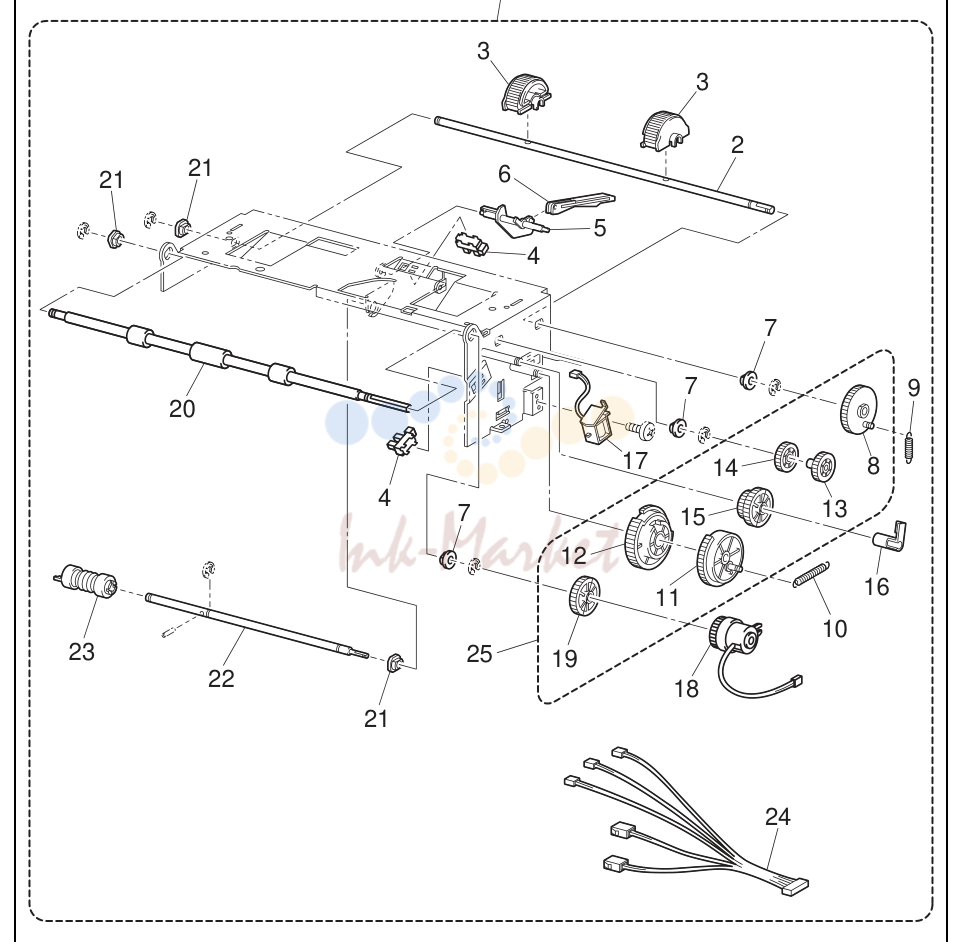

5. PAPER FEEDER 2

№	Артикул	Описание
1	LM0008001 запросить цену →	1 PICKUP ASSY
2	LM0126001 запросить цену →	1 SHAFT FEED
3	LM0009001 ✓ в наличии	1 ROLL ASSY FEED
4	LM0010001 запросить цену →	1 SENSOR PHOTO
5	LM0011001 запросить цену →	1 ACTUATOR NO PAPER
6	LM0012001 запросить цену →	1 LINK ACTUATOR
7	LM0165001 запросить цену →	1 BUSH(D6XL8)/METAL
8	LM0166001 запросить цену →	1 GEAR FEED
9	LM0167001 запросить цену →	1 SPRING FEED
10	LM0168001 запросить цену →	1 SPRING FEED H
11	LM0169001 запросить цену →	1 GEAR FEED H2
12	LM0170001 запросить цену →	1 GEAR FEED H1
13	LM0171001 запросить цену →	1 GEAR FEED
14	LM0172001 запросить цену →	1 GEAR IDLER FEED
15	LM0173001 запросить цену →	1 GEAR IDLER
16	LM0174001 запросить цену →	1 STOPPER CLUTCH
17	LM0013001 запросить цену →	1 SOLENOID FEED
18	LM0014001 запросить цену →	1 CLUTCH ASSY TURN
19	LM0175001 запросить цену →	1 GEAR IDLER IN
20	LM0176001 запросить цену →	1 ROLL ASSY TURN
21	LM0177001 запросить цену →	1 BUSH(D6XL8)/BLACK
22	LM0178001 запросить цену →	1 SHAFT FEED
23	LJ3998001 запросить цену →	1 ROLL ASSY
24	LM0179001 запросить цену →	1 HARNESS ASSY FEEDER
25	LM0016001 запросить цену →	1 KIT GEAR FDR

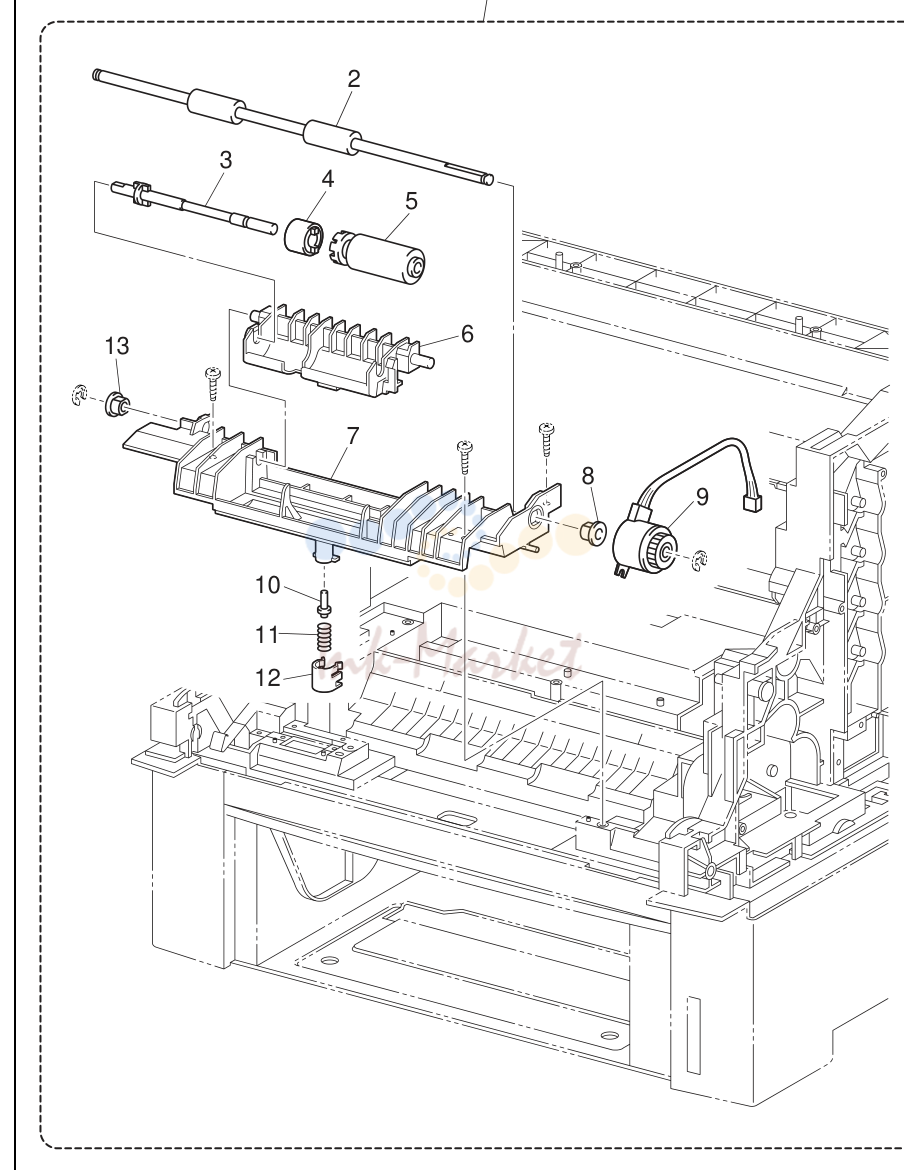

6. PAPER FEEDER 3

№	Артикул	Описание
1	LM0017001 запросить цену →	1 HOUSING ASSY RETARD
2	LM0180001 запросить цену →	1 ROLL TURN
3	LM0181001 запросить цену →	1 SHAFT RTD
4	LM0182001 запросить цену →	1 CLUTCH ASSY FRICTION
5	LM0018001 запросить цену →	1 ROLL ASSY RETARD
6	LM0183001 запросить цену →	1 HOLDER RATARD
7	LM0184001 запросить цену →	1 HOUSING RETARD
8	LM0185001 запросить цену →	1 BUSH
9	LM0186001 запросить цену →	1 CLUTCH TURN
10	LM0187001 запросить цену →	1 STUD RETURD
11	LM0188001 запросить цену →	1 SPRING RETARD
12	LM0189001 запросить цену →	1 CAP RETARD
13	LM0190001 запросить цену →	1 BUSH EARTH

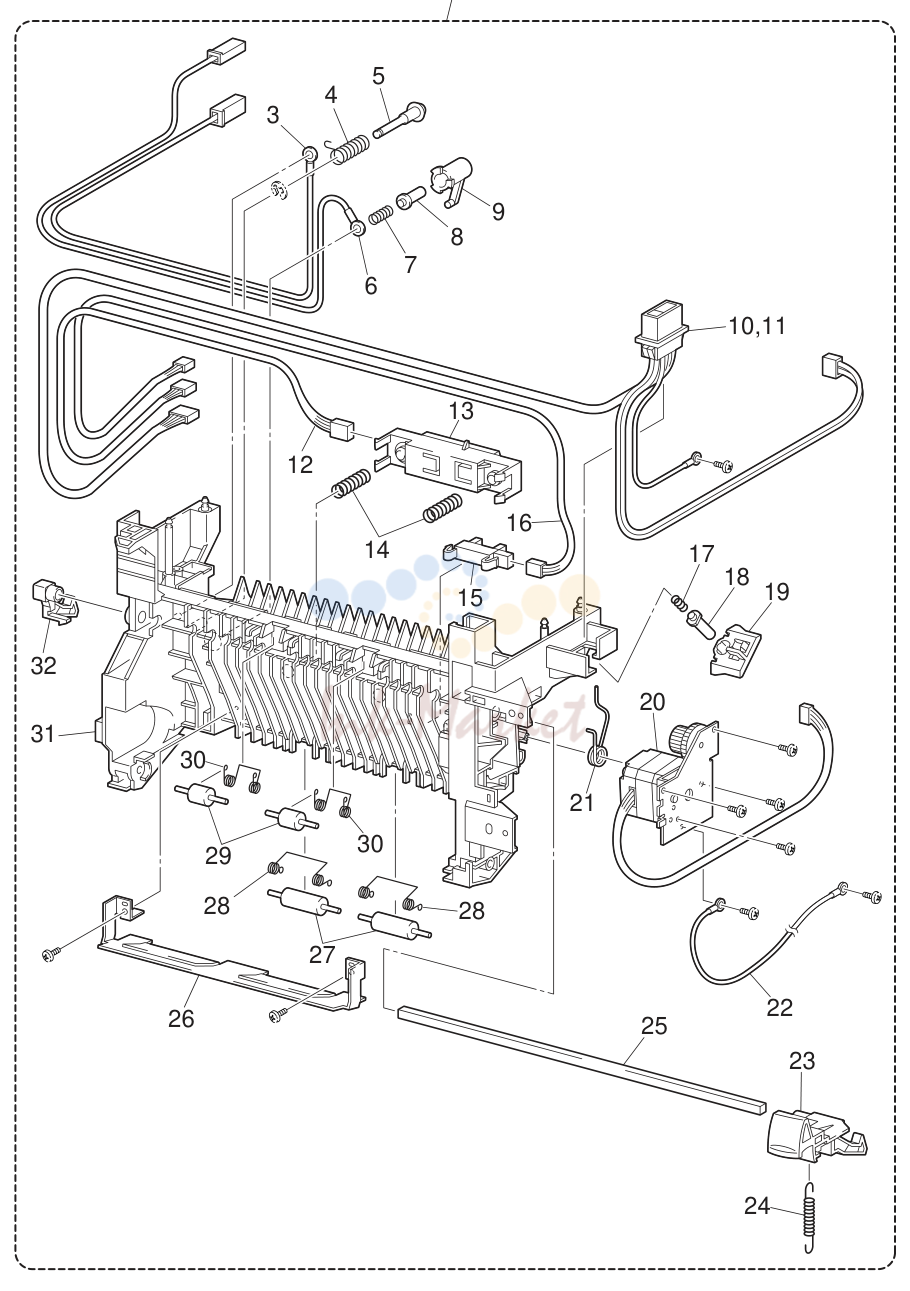

7. HOUSING ASSY RETARD

№	Артикул	Описание
1	LM0019001 запросить цену →	1 CHUTE ASSY IN 120V
2	LM0020001 запросить цену →	1 CHUTE ASSY IN 220V
3	LM0191001 запросить цену →	1 WIRE ASSY TRANSFER ROLL CARTRIDGE
4	LM0192001 запросить цену →	1 SPRING TRANSFER ROLL CARTRIDGE R2
5	LM0193001 запросить цену →	1 SHAFT TRANSFER ROLL CARTRIDGE IN
6	LM0194001 запросить цену →	1 WIRE ASSY DISK
7	LM0195001 запросить цену →	1 SPRING DTC 0.2
8	LM0196001 запросить цену →	1 STUD TRANSFER ROLL CARTRIDGE
9	LM0197001 запросить цену →	1 HOLDER SPRING TRANSFER ROLL CARTRIDGE
10	LM0198001 запросить цену →	1 HARNESS ASSY FSR2 120V
11	LM0199001 запросить цену →	1 HARNESS ASSY FSR22 220V
12	LM0200001 запросить цену →	1 HARNESS ASSY CTD
13	LM0021001 запросить цену →	1 HOLDER ASSY CTD
14	LM0201001 запросить цену →	1 SPRING ADC
15	LM0022001 запросить цену →	1 SENSOR TNR FULL
16	LM0202001 запросить цену →	1 HARNESS ASSY TFLSNS
17	LM0203001 запросить цену →	1 SPRING IDT 3KGF
18	LM0204001 запросить цену →	1 STUD IDT
19	LM0205001 запросить цену →	1 HOLDER IDT
20	LM0023001 запросить цену →	1 FUSER DRIVE ASSY
21	LM0206001 запросить цену →	1 SPRING TRANSFER ROLL CARTRIDGE L 1.5
22	LM0207001 запросить цену →	1 WIRE ASSY FSR EARTH
23	LM0024001 запросить цену →	1 LATCH R
24	LM0208001 запросить цену →	1 SPRING LATCH 1.2KGF
25	LM0209001 запросить цену →	1 SHAFT LATCH
26	LM0210001 запросить цену →	1 PLATE IN T/R
27	LM0211001 запросить цену →	1 ROLL PINCH TURN
28	LM0212001 запросить цену →	1 SPRING PINCH TURN
29	LM0213001 запросить цену →	1 ROLL PINCH DUP
30	LM0214001 запросить цену →	1 SPRING PINCH DUP
31	LM0215001 запросить цену →	1 CHUTE DUP IN
32	LM0025001 запросить цену →	1 LATCH L

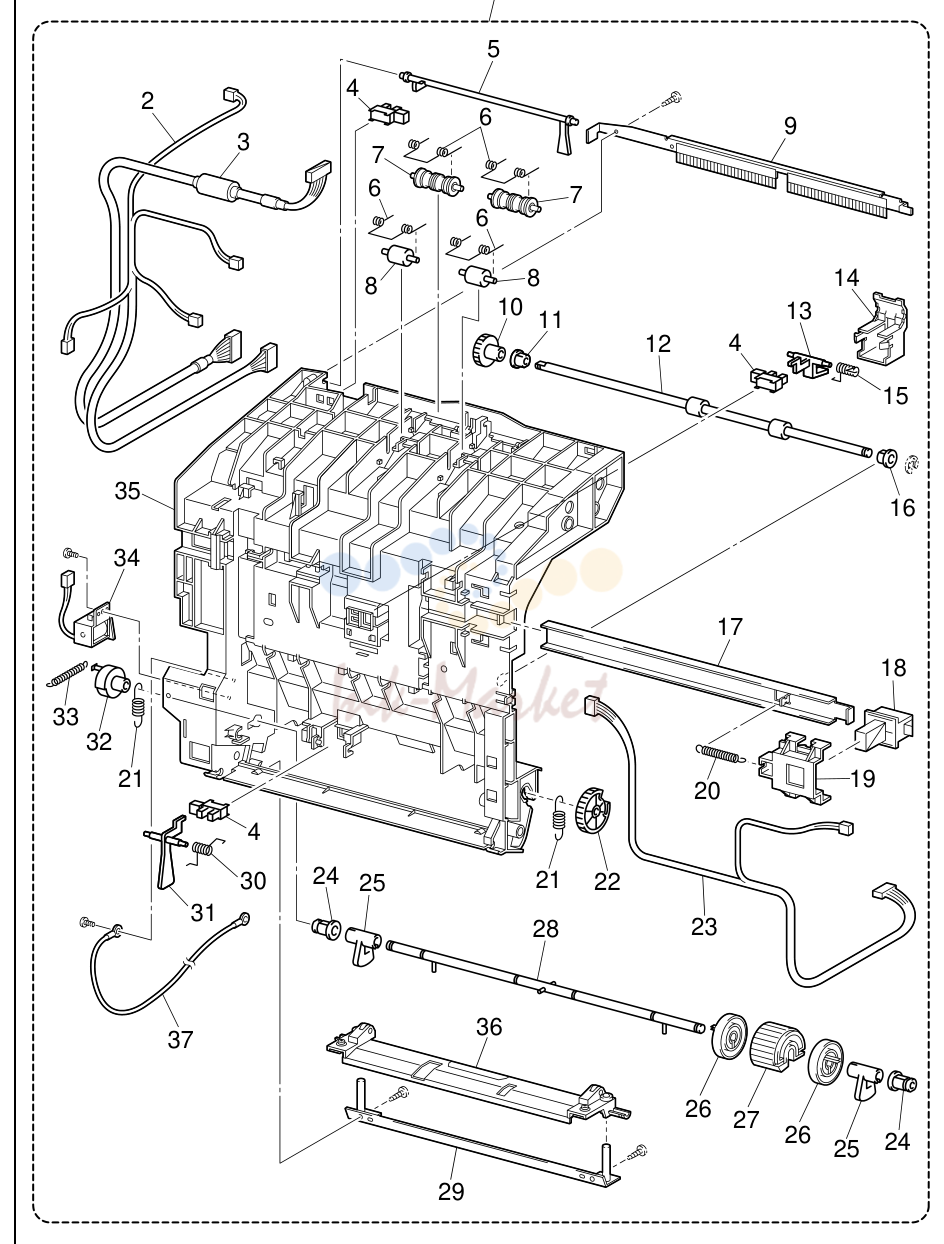

8. CHUTE ASSY IN

№	Артикул	Описание
1	LM0026001 запросить цену →	1 CHUTE ASSY OUT
2	LM0216001 запросить цену →	1 HARNESS ASSY FRONT
3	LM0217001 запросить цену →	1 HARNESS ASSY OPEPANE BS
4	LM0027001 запросить цену →	1 SENSOR PHOTO
5	LM0028001 запросить цену →	1 ACTUATOR FULL
6	LM0218001 запросить цену →	1 SPRING PINCH EXIT
7	LM0219001 запросить цену →	1 ROLL PINCH EXIT
8	LM0220001 запросить цену →	1 ROLL PINCH
9	LM0221001 запросить цену →	1 BRACKET ASSY ELIMINATOR
10	LM0222001 запросить цену →	1 GEAR
11	LM0190001 запросить цену →	1 BUSH EARTH
12	LM0223001 запросить цену →	1 ROLL DUP
13	LM0029001 запросить цену →	1 ACTUATOR DUP
14	LM0030001 запросить цену →	1 COVER ACTUATOR
15	LM0224001 запросить цену →	1 SPRING SNR DUP
16	LM0225001 запросить цену →	1 BUSH
17	LM0226001 запросить цену →	1 PLATE LATCH
18	LM0227001 запросить цену →	1 LACHT OUT
19	LM0228001 запросить цену →	1 HOLDER LATCH
20	LM0229001 запросить цену →	1 SPRING LATCH OUT
21	LM0230001 запросить цену →	1 SPRING N/F MSI 250GF
22	LM0031001 запросить цену →	1 GEAR MSI
23	LM0231001 запросить цену →	1 HARNESS ASSY DUP
24	LM0232001 запросить цену →	1 BUSH MSI
25	LM0233001 запросить цену →	1 CAM MSI
26	LM0032001 запросить цену →	1 ROLL CORE MSI
27	LM0234001 ✓ в наличии	1 ROLL ASSY FEED
28	LM0235001 запросить цену →	1 SHAFT MSI
29	LM0236001 запросить цену →	1 PLATE OUT MSI
30	LM0033001 запросить цену →	1 SPRING SENSOR MSI
31	LM0034001 запросить цену →	1 ACTUATOR MSI
32	LM0237001 запросить цену →	1 STOPPER SOL
33	LM0238001 запросить цену →	1 SPRING SOL 0.5
34	LM0035001 запросить цену →	1 SOLENOID FEED MSI
35	LM0239001 запросить цену →	1 CHUTE DUP OUT
36	LM0240001 запросить цену →	1 PLATE ASSY BOTTOM MSI
37	LM0241001 запросить цену →	1 WIRE ASSY DUP EARTH

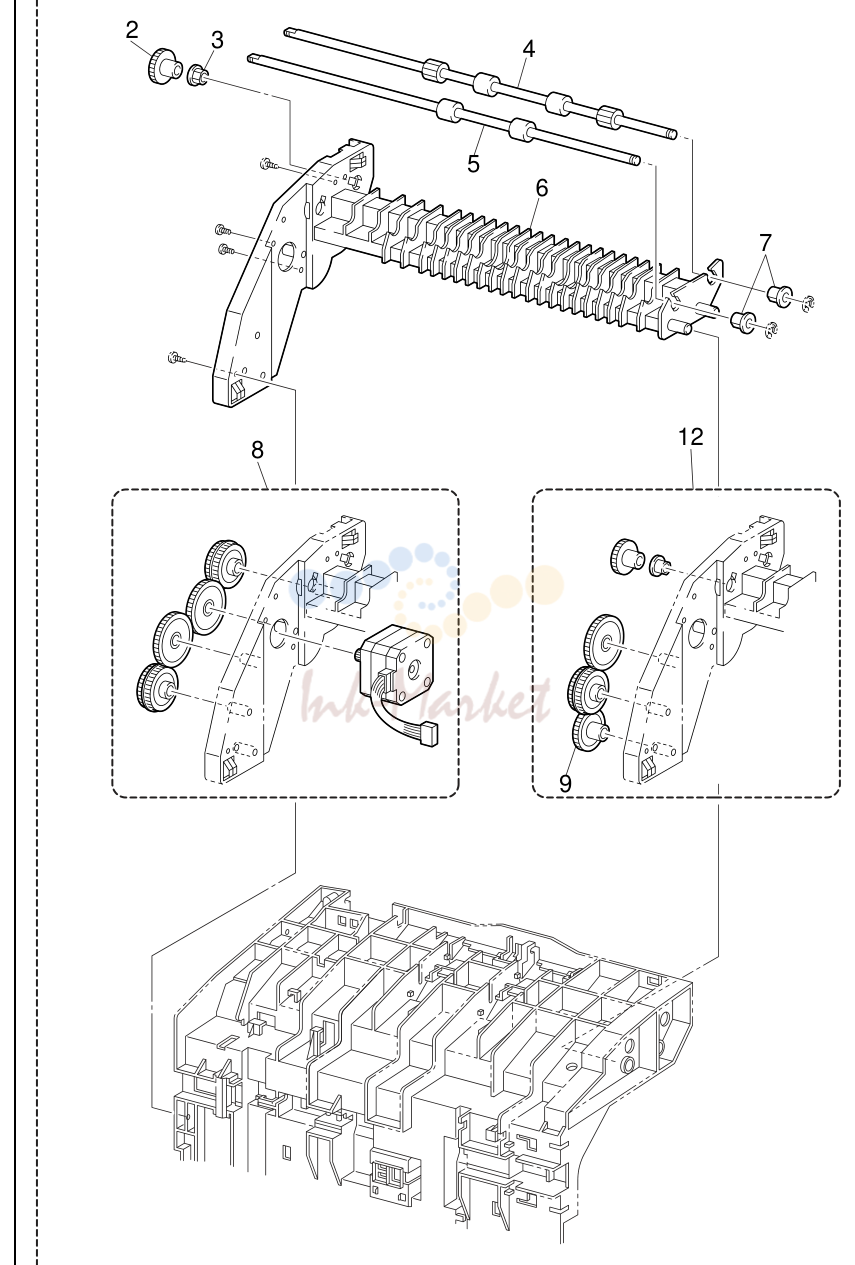

9. CHUTE ASSY OUT

№	Артикул	Описание
1	LM0343001 запросить цену →	1 CHUTE ASSY EXIT CHNG
2	LM0242001 запросить цену →	1 GEAR ROLL
3	LM0190001 запросить цену →	1 BUSH EARTH
4	LM0243001 запросить цену →	1 ROLL EXIT
5	LM0244001 запросить цену →	1 ROLL MID
6	LM0245001 запросить цену →	1 CHUTE EXIT LOWER
7	LM0185001 запросить цену →	1 BUSH
8	LM0342001 запросить цену →	1 KIT MOTOR DUP CHNG
9	LM0246001 запросить цену →	1 GEAR
10	LM0247001 запросить цену →	1 GEAR 40/42 DELETE
11	LM0248001 запросить цену →	1 GEAR 48 DELETE
12	LM0344001 запросить цену →	1 CHUTE EXIT GEAR KIT ADD

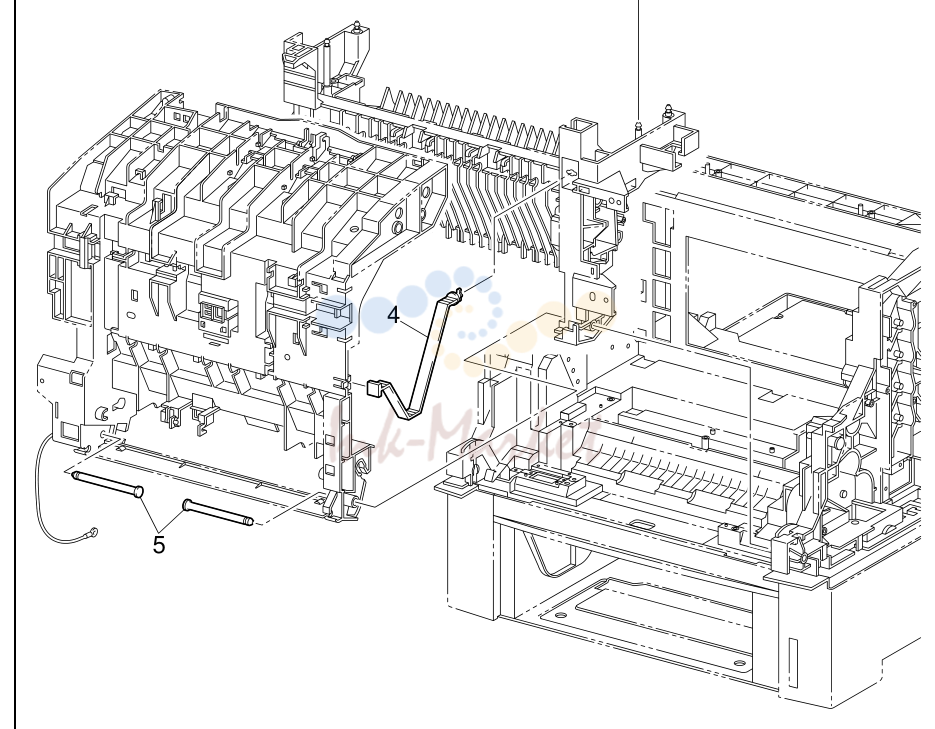

10. CHUTE ASSY EXIT

№	Артикул	Описание
1	LM0039001 запросить цену →	1 FUSER ASSY 120V
1	LM0040001 запросить цену →	1 FUSER ASSY 220V
2	LM0041001 запросить цену →	1 ACTUATOR EXIT
3	LM0042001 запросить цену →	1 SPRING ACTUATOR
4	LM0249001 запросить цену →	1 STRAP
5	LM0251001 запросить цену →	1 SHAFT PIVOT

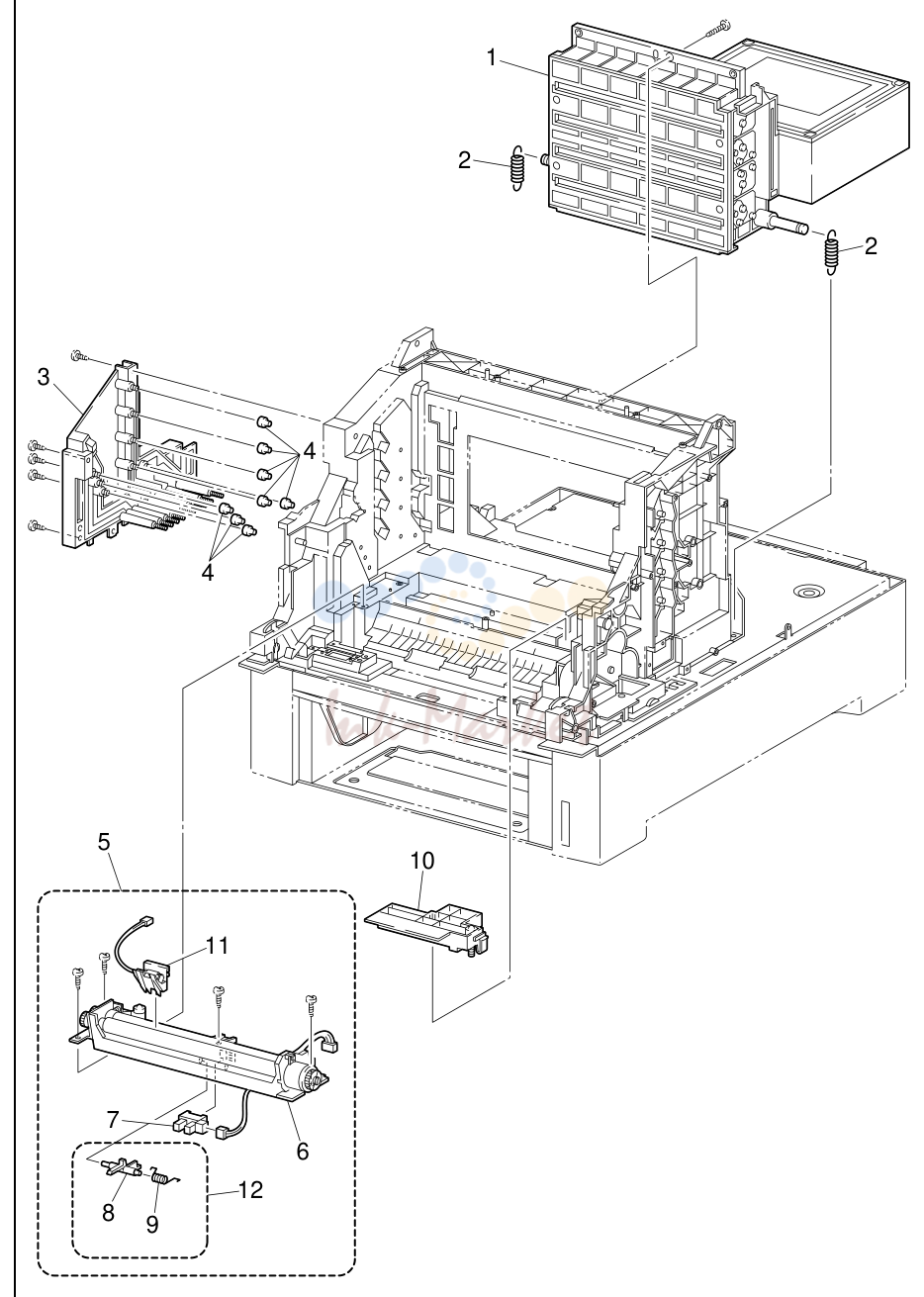

11. TRANSFER ROLL CARTRIDGE ASSY & FUSER

№	Артикул	Описание
1	LM0043001 запросить цену →	1 SCANNER ASSY
2	LM0256001 запросить цену →	1 SPRING SCANNER (18N)
3	LM0044001 запросить цену →	1 HSG ASSY BIAS
4	LM0257001 запросить цену →	1 STUD PLUNGER
5	LM0045001 запросить цену →	1 CHUTE ASSY REGI SNR OHP
6	LM0258001 запросить цену →	1 CHUTE REGI
7	LM0027001 запросить цену →	1 SENSOR PHOTO
8	LM0259001 запросить цену →	1 ACTUATOR REGI
9	LM0260001 запросить цену →	1 SPRING SENSOR REGI
10	LM0261001 запросить цену →	1 HOUSING ASSY ELEC
11	LM0262001 запросить цену →	1 KIT OHP SENSOR WITH HARNESS
12	LM0297001 запросить цену →	1 KIT ACTUATOR AND SPRING

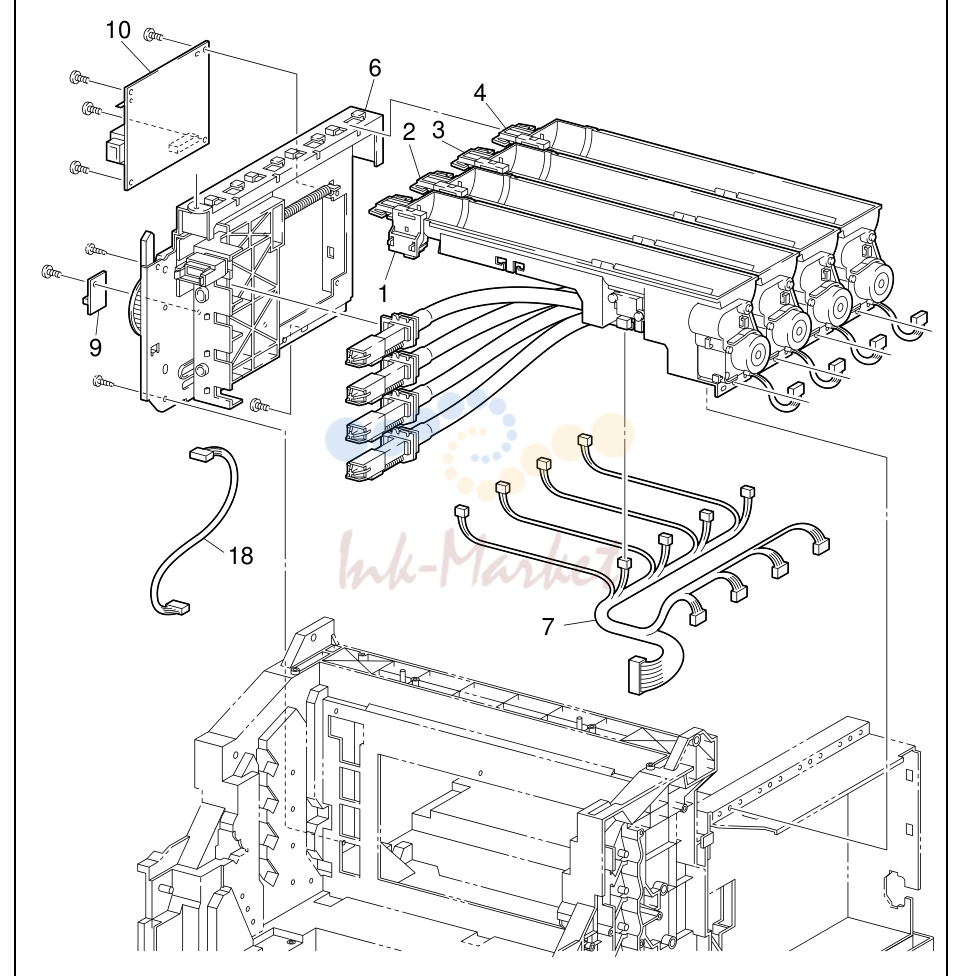

12. SCANNER

№	Артикул	Описание
1	LM0046001 запросить цену →	1 HOLDER TONER CARTRIDGE ASSY Y
2	LM0047001 запросить цену →	1 HOLDER TONER CARTRIDGE ASSY M
3	LM0048001 запросить цену →	1 HOLDER TONER CARTRIDGE ASSY C
4	LM0049001 запросить цену →	1 HOLDER TONER CARTRIDGE ASSY K
5	LM0050001 запросить цену →	1 SENSOR TONER LOW
6	LM0051001 запросить цену →	1 PLATE ASSY DISPENSER L
7	LM0263001 запросить цену →	1 HARNESS ASSY TNR
8	LM0264001 запросить цену →	1 HARNESS ASSY CRUM
9	LM0265001 запросить цену →	1 PWBA EEPROM
10	LM0052001 запросить цену →	1 S-HVPS
11	LM0053001 запросить цену →	1 SWITCH TONER CARTRIDGE ASSY

13. TONER CARTRIDGE ASSY

№	Артикул	Описание
1	LM0266001 запросить цену →	1 PLATE LEVER L
2	LM0054001 запросить цену →	1 BRACKET LEVER
3	LM0055001 запросить цену →	1 LINK LEVER L
4	LM0056001 запросить цену →	1 LEVER DRUM
5	LM0057001 запросить цену →	1 SPRING LEVER 30N
6	LM0267001 запросить цену →	1 LINK LEVER R
7	LM0268001 запросить цену →	1 PLATE LEVER R
8	LM0058001 запросить цену →	1 ACTUATOR I/L
9	LM0269001 запросить цену →	1 SPRING I/L
10	LM0059001 запросить цену →	1 GEAR IDL.PRESS
11	LM0060001 запросить цену →	1 GEAR PRESS R
12	LM0061001 запросить цену →	1 SPRING IDT R
13	LM0062001 запросить цену →	1 DRIVE ASSY DEVE
14	LM0063001 запросить цену →	1 DRIVE ASSY MAIN
15	LM0064001 запросить цену →	1 FILM REGI
16	LM0270001 запросить цену →	1 PWBA ASSY EARTH
17	LM0065001 запросить цену →	1 SPRING IDT L
18	LM0066001 запросить цену →	1 GEAR PRESS L

14. FRAME & DRIVE

№	Артикул	Описание
1	LJ8951001 запросить цену →	1 PKG SERVICE MCU HL-4000
2	LM0067001 запросить цену →	1 FAN REAR
3	LM0271001 запросить цену →	1 CALMP GUIDE HARNESS
4	LJ8952001 запросить цену →	1 CONTROLLER BOARD PS 220V 160K85919 chg
4	LJ9142001 запросить цену →	1 CONTROLLER BOARD PS 110V 160K88097 chg
5	LM0068001 запросить цену →	1 PLATE REAR ESS
6	LM0272001 запросить цену →	1 SPRING EARTH ESS
7	LM0273001 запросить цену →	1 GUIDE R ESS
8	LM0274001 запросить цену →	1 GUIDE L ESS
9	LJ8953001 запросить цену →	1 LVPS 120V
10	LJ8954001 запросить цену →	1 LVPS 230V
11	LM0275001 запросить цену →	1 HARNESS ASSY AC SW
12	LM0069001 запросить цену →	1 PWBA HNB DRV
13	LM0276001 запросить цену →	1 POWER CORD 120V
14	LM0277001 запросить цену →	1 HOUSING ASSY CONTACT
15	LJ8955001 запросить цену →	1 NIC PWB 160K85935 chg
16	LM0370001 запросить цену →	1 PWBA FONT CARD ADD

15. ELECTRICAL

№	Артикул	Описание
1	LM0279001 запросить цену →	1 HARNESS ASSY LVNC
2	LM0280001 запросить цену →	1 HARNESS ASSY DRV
3	LM0281001 запросить цену →	1 HARNESS ASSY DRV
4	LM0282001 запросить цену →	1 HARNESS ASSY LVRPG
5	LM0283001 запросить цену →	1 HARNESS ASSY ROSKA
6	LM0284001 запросить цену →	1 HARNESS ASSY 24V
7	LM0285001 запросить цену →	1 HARNESS ASSY FRONT 1A
8	LM0286001 запросить цену →	1 HARNESS ASSY OPF MAIN
9	LM0070001 запросить цену →	1 HARNESS ASSY OPEPANE AS
10	LM0287001 запросить цену →	1 HARNESS ASSY EEPROM
11	LM0288001 запросить цену →	1 HARNESS ASSY TMPB
1	LM0289001 запросить цену →	1 KIT CLAMP
2	LM0290001 запросить цену →	1 KIT E RING
3	LM0291001 запросить цену →	1 HARDWARE KIT
4	LM0296001 запросить цену →	1 HL-4000 ACTUATOR KIT
16	LM0292001 запросить цену →	1 KIT REPACK BOX IOT (10 PCS) chg
16	LM0365001 запросить цену →	1 KIT REPACK BOX IOT (1 PIECE) add
17	LM0294001 запросить цену →	1 KIT PACKING IOT
18	LM0293001 запросить цену →	1 KIT REPACK BOX FDR del
19	LM0295001 запросить цену →	1 KIT PACKING FDR del
20	LM0348001 запросить цену →	1 TRAY BOTTOM add
21	LM0349001 запросить цену →	1 PAD BOTTOM ASSY add
22	LM0350001 запросить цену →	1 PAD TOP ASSY add
23	LM0351001 запросить цену →	1 PAD TOP PHD add
24	LM0352001 запросить цену →	1 PAD FRONT add
25	LM0353001 запросить цену →	1 JOINT add
26	LM0934001 запросить цену →	1 KIT RETURN BOX 1PCS CHG
1	LJ8927001 запросить цену →	1 CD ASSY WIN Ver.B chg
1	LJ9102001 запросить цену →	1 CD ASSY MAC
2	LJ3855001 запросить цену →	1 SET GUIDE, ENG
2	LJ3856001 запросить цену →	1 SET GUIDE, FRA
3	LJ3857001 запросить цену →	1 DRIVER SET GUIDE WIN, ENG
3	LJ3858001 запросить цену →	1 DRIVER SET GUIDE WIN, FRA
3	LM0110001 запросить цену →	1 DRIVER SET GUIDE MAC, ENG
3	LM0111001 запросить цену →	1 DRIVER SET GUIDE MAC, FRA
4	LM0130001 запросить цену →	1 READ ME FIRST SHEET
5	LJ4961001 запросить цену →	1 BAG, 215X350H
6	LM0929001 запросить цену →	1 CLN-RTC ASSY del
7	LM0950001 запросить цену →	1 CLN-RTC KIT ADD
