Содержание
- 1. NOTE FOR USING THIS PARTS REFERENCE LIST
- 2. DRIVE
- 3. FRAME
- 4. TRANSFER UNIT
- 5. FUSING UNIT
- 6. COVER
- 7. MCTL PWB
- 8. LOW-VOLTAGE POWER SUPPLY UNIT
- 9. PACKING MATERIALS PR 2002175

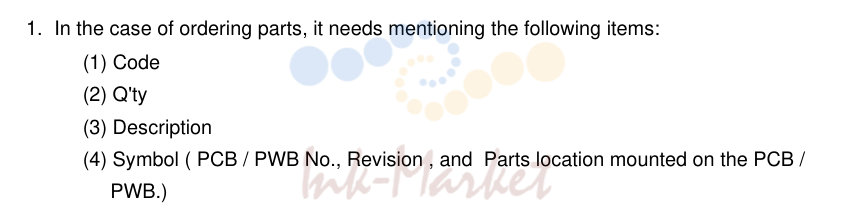

1. NOTE FOR USING THIS PARTS REFERENCE LIST
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|

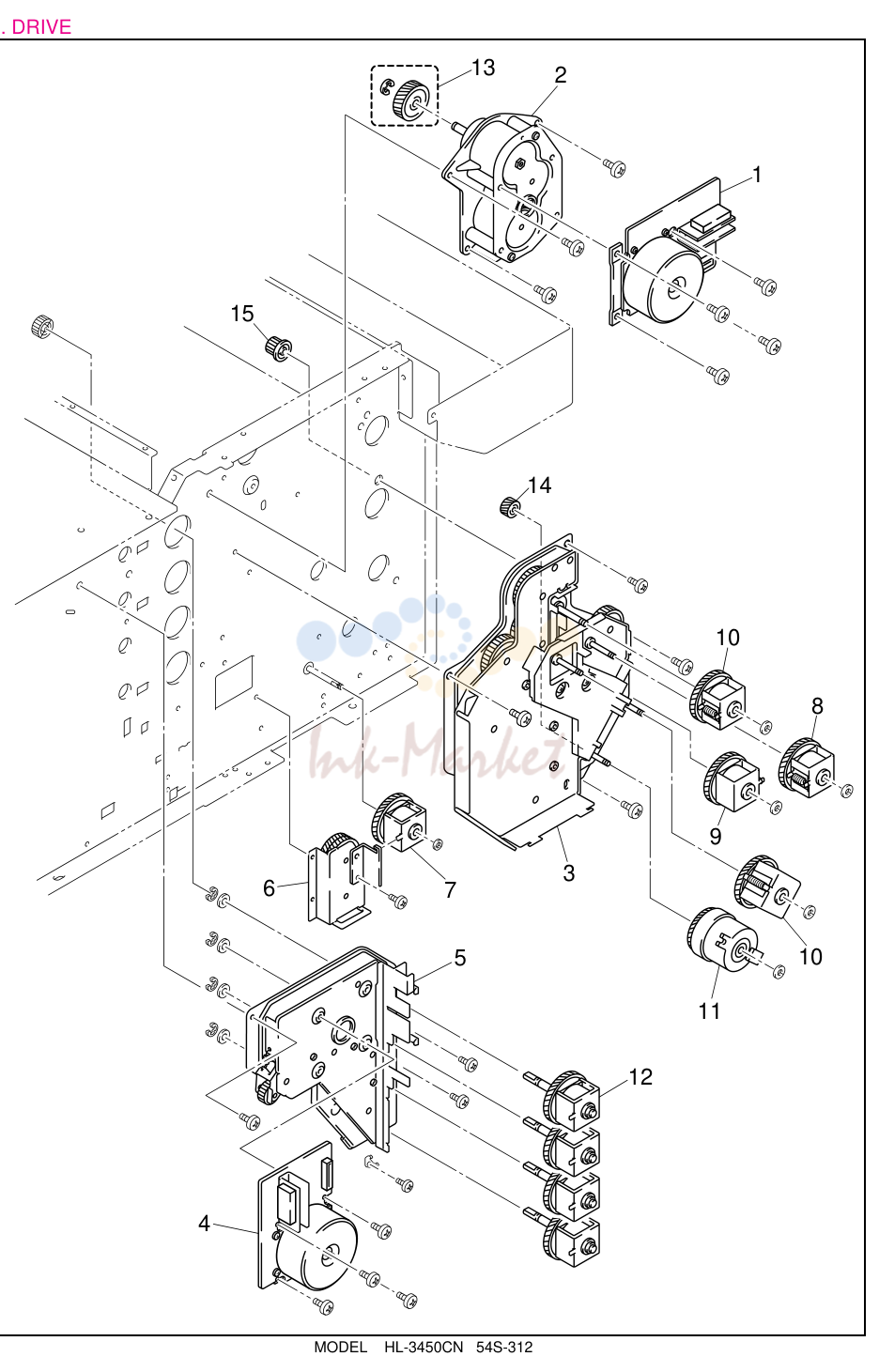

| 1 | LJ2231001 запросить цену → | 1 MAIN MOTOR | |
| 2 | LJ2232001 запросить цену → | 1 BD3 GEAR ASSY | |
| 3 | LJ2233001 запросить цену → | 1 MAIN GEAR UNIT | |
| 4 | LJ2234001 запросить цену → | 1 DEVELOPER DRIVE MOTOR | |
| 5 | LJ2235001 запросить цену → | 1 DEVELOPER DRIVE UNIT | |
| 6 | LJ2275001 запросить цену → | 1 EP3 GEAR ASSY | |
| 7 | UH3494001 запросить цену → | 1 PAPER PICK-UP CLUTCH | |
| 8 | LJ2227001 запросить цену → | 1 FUSER CLUTCH | |
| 9 | LJ2229001 запросить цену → | 1 CLEANER CLUTCH | |
| 10 | LJ2230001 запросить цену → | 2 TR CAM CLUTCH | |
| 11 | UH3495001 запросить цену → | 1 REGIST CLUTCH | |
| 12 | LJ2228001 запросить цену → | 4 DEVELOPER CLUTCH | |
| 13 | LJ3723001 запросить цену → | 1 SL3 BD GEAR SET | |
| 14 | LJ3729001 запросить цену → | 1 SL3 DE GEAR L17 | |
| 15 | LJ3730001 запросить цену → | 1 SL3 MD GEAR 15 (DC) |
2. DRIVE
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|

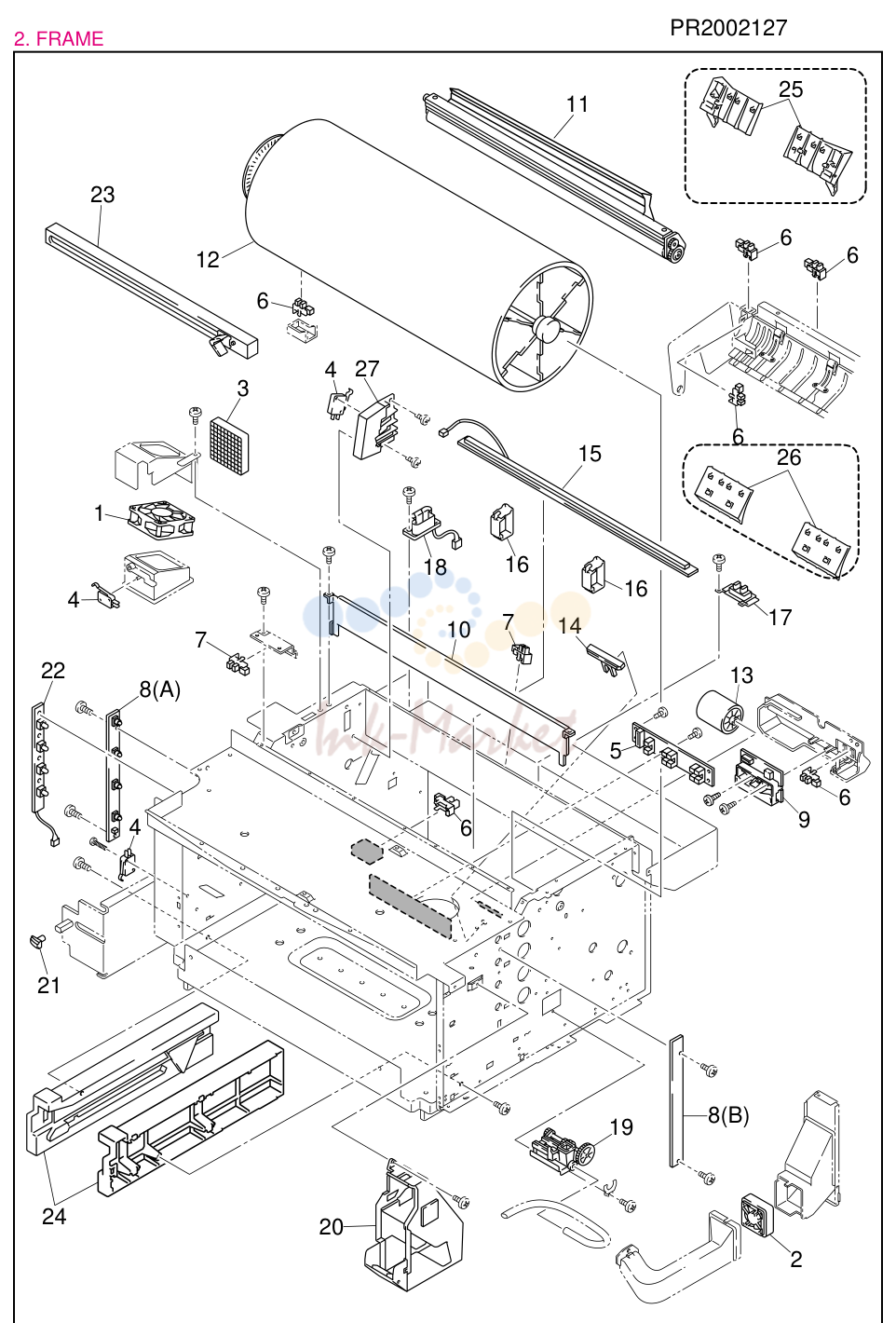

| 1 | LJ2251001 запросить цену → | 1 COOLING FAN PS | |
| 2 | LJ2236001 запросить цену → | 1 COOLING FAN OZ | |
| 3 | LJ2272001 запросить цену → | 1 OZONE FILTER PS | |
| 4 | UH1946001 запросить цену → | 3 INTERLOCK SWITCH | |
| 5 | LJ2239001 запросить цену → | 1 PAPER SIZE SENSOR | |
| 6 | UH1948001 запросить цену → | 6 PAPER SENSOR | |
| 7 | UH1949001 запросить цену → | 2 BELT SENSOR | |
| 8 | LJ2242001 запросить цену → | 1 TONER SENSOR ASSY 3 A: Toner sensor (TTR) + B: Toner sensor (TPD) | |
| 9 | LJ2243001 запросить цену → | 1 OHP SENSOR | |
| 10 | LJ2204001 запросить цену → | 1 WASTE TONER FEEDER 3 (U) | |
| 11 | LJ2214001 запросить цену → | 1 DRUM CLEANER | |
| 12 | LJ2215001 запросить цену → | 1 TRANSFER DRUM | |
| 13 | UH3485001 ✓ в наличии | 1 PAPER PICK-UP ROLLER | |
| 14 | LJ2317001 запросить цену → | 1 SEPARATOR PAD | |
| 15 | LJ2218001 запросить цену → | 1 ERASE LAMP | |
| 16 | LJ2274001 запросить цену → | 2 ERASE HOLDER | |
| 17 | UH3488001 запросить цену → | 1 OIL SENSOR | |
| 18 | LJ2224001 запросить цену → | 1 FUSER CONNECTOR | |
| 19 | LJ2248001 запросить цену → | 1 WASTE TONER FEEDER 3 (L) | |
| 20 | LJ2252001 запросить цену → | 1 WT HOLDER ASSY | |
| 21 | LJ2254001 запросить цену → | 1 SW BUTTON | |
| 22 | LJ2271001 запросить цену → | 1 TONER KEY SENSOR | |
| 23 | LJ3722001 запросить цену → | 1 SL3 BC CHARGER | |
| 24 | LJ3727001 запросить цену → | 1 FP3 CASSETTE GUIDE SET | |
| 25 | LM0347001 запросить цену → | 1 SL3 PAPER GUIDE D (A3) 2B (2pcs) CHNG | |
| 26 | LJ3728001 запросить цену → | 1 SL3 PAPER GUIDE D (2 pcs) Against Transfer roller | |
| 27 | LJ3731001 запросить цену → | 1 TR TERMINAL BASE 3 jams.(see the service manual |
3. FRAME
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | LJ2213001 запросить цену → | 1 OPTICAL UNIT | |
| 1 | LJ2273001 запросить цену → | 1 PAPER CASSETTE A3 | |
| 2 | LJ2318001 запросить цену → | 1 ENVELOPE ADAPTOR | |

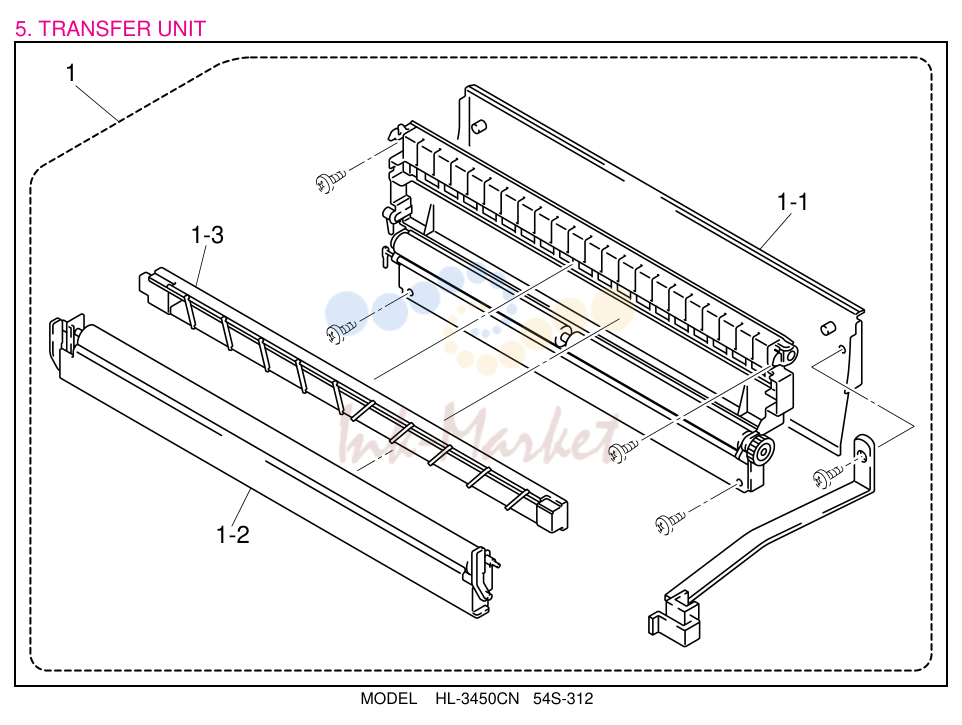

| 1 | LJ2209001 запросить цену → | 1 TRANSFER UNIT | |
| 1-1 | LJ2210001 запросить цену → | 1 TR UNIT COVER | |
| 1-2 | LJ2211001 запросить цену → | 1 TRANSFER ROLLER | |
| 1-3 | LJ2212001 запросить цену → | 1 PAPER DISCHARGER | |
| 1 | LJ2192001 запросить цену → | 1 PAPER EXIT UNIT | |
| 1-1 | LJ2193001 запросить цену → | 1 PAPER EXIT UNIT COVER | |
| 1-2 | LJ2194001 запросить цену → | 1 PAPER EXIT FRONT COVER | |
| 1-3 | LJ2195001 запросить цену → | 1 PAPER EXIT UPPER COVER | |
| 1-4 | LJ2196001 запросить цену → | 1 PAPER EXIT ROLLER | |
| 1-5 | LJ2197001 запросить цену → | 1 DISCHARGING BRUSH | |
| 1-6 | LJ2198001 запросить цену → | 1 COOLING FAN EX | |
| 1-7 | LJ2199001 запросить цену → | 1 PAPER EXIT FILTER |
4. TRANSFER UNIT
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|

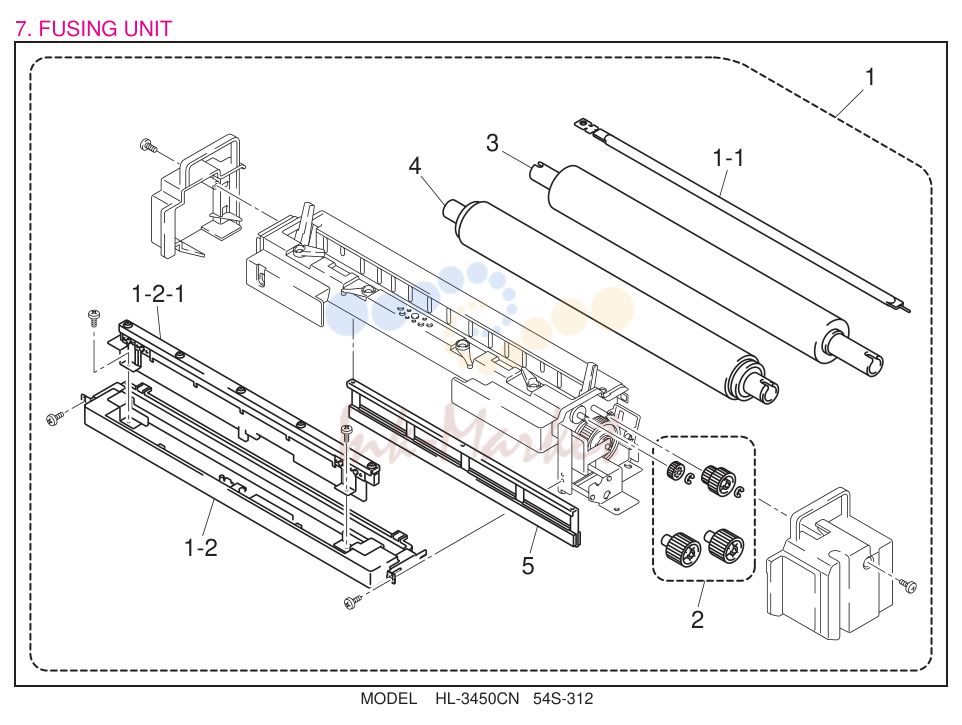

| 1 | LJ2205001 запросить цену → | 1 FUSING UNIT 3 US2 | |
| 1 | LJ2206001 запросить цену → | 1 FUSING UNIT 3 EC2 | |
| 1-1 | LJ2207001 запросить цену → | 1 FUSING HEATER 3 US | |
| 1-1 | LJ2208001 запросить цену → | 1 FUSING HEATER 3 EC | |
| 1-2 | LJ2276001 запросить цену → | 1 OIL PAN UNIT | |
| 2 | LJ3724001 запросить цену → | 1 SL3 FU GEAR SET | |
| 3 | LJ3725001 запросить цену → | 1 FU3 FUSING ROLLER | |
| 4 | LM0369001 запросить цену → | 1 FU3 BACK-UP ROLLER ASSY chg | |
| 5 | LJ3713001 запросить цену → | 1 P/R CLEANER | |
| 1 | LJ8901001 запросить цену → | 1 MAIN PCB ASSY, HL3450CN 101K VER.CHNG | |
| 2 | LJ8903001 запросить цену → | 1 DIMM:PM-HP-64M-BR | |
| 3 | LJ3733001 запросить цену → | 1 MAIN PCB BASE PLATE | |
| 4 | LJ8671001 запросить цену → | 1 BRNET PCB UNIT 4100H |
5. FUSING UNIT
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|

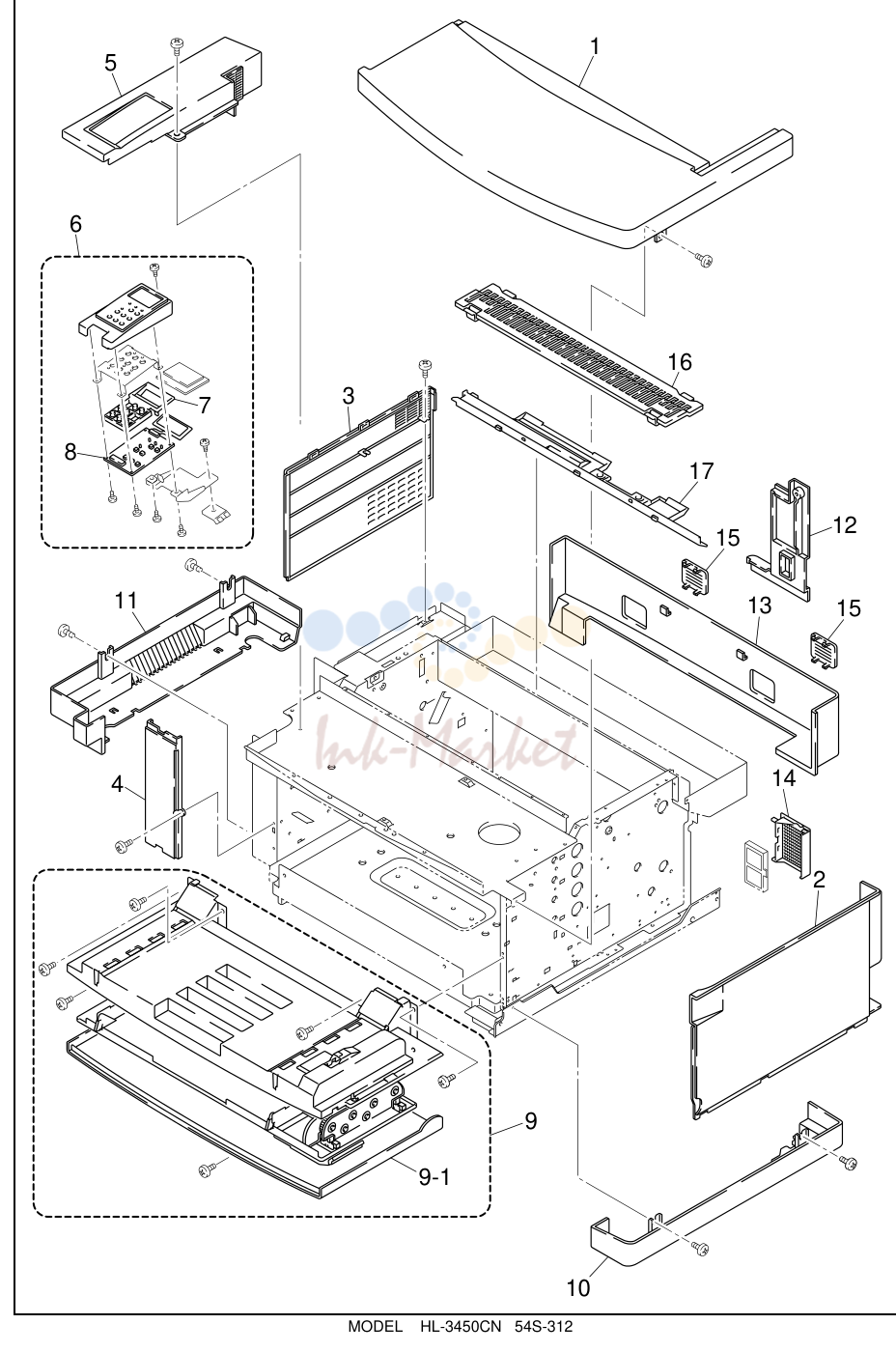

| 1 | LJ2182001 запросить цену → | 1 TOP COVER | |
| 2 | LJ2183001 запросить цену → | 1 SIDE COVER 3 (R) | |
| 3 | LJ2184001 запросить цену → | 1 SIDE COVER 3 (L) | |
| 4 | LJ2185001 запросить цену → | 1 SIDE FRONT COVER 3 (L) | |
| 5 | LJ2186001 запросить цену → | 1 UPPER SIDE COVER | |
| 6 | LJ2187001 запросить цену → | 1 PANEL CASE ASSY | |
| 7 | UH3455001 запросить цену → | 1 PANEL BUTTON | |
| 8 | UH3456001 запросить цену → | 1 PANEL PWB | |
| 9 | LJ2190001 запросить цену → | 1 FRONT COVER UNIT | |
| 9-1 | LJ2191001 запросить цену → | 1 FRONT COVER | |
| 10 | LJ2200001 запросить цену → | 1 BASE COVER 3 (R) | |
| 11 | LJ2201001 запросить цену → | 1 BASE COVER 3 (L) | |
| 12 | LJ2202001 запросить цену → | 1 REAR COVER | |
| 13 | LJ2203001 запросить цену → | 1 REAR COVER 3 (U) | |
| 14 | LM0310001 запросить цену → | 1 OZONE FILTER E | |
| 15 | LM0311001 запросить цену → | 1 OZONE FILTER COVER E | |
| 16 | LJ2250001 запросить цену → | 2 REAR COVER U CAP | |
| 17 | LJ2253001 запросить цену → | 1 CLEANER COVER |
6. COVER
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|

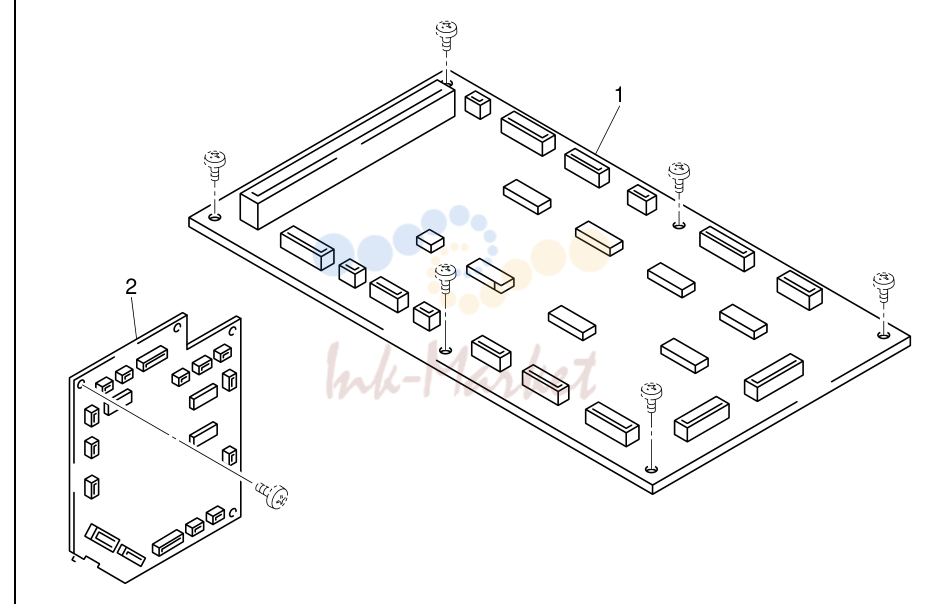

| 1 | LJ9113001 запросить цену → | 1 MCTL PWB A3 | |
| 1 | LJ9114001 запросить цену → | 1 MCTL PWB A3 EC F2 | |
| 1 | LJ2245001 запросить цену → | 1 IOD1 PWB | |
| 2 | LJ2246001 запросить цену → | 1 IOD2 PWB |
7. MCTL PWB
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|

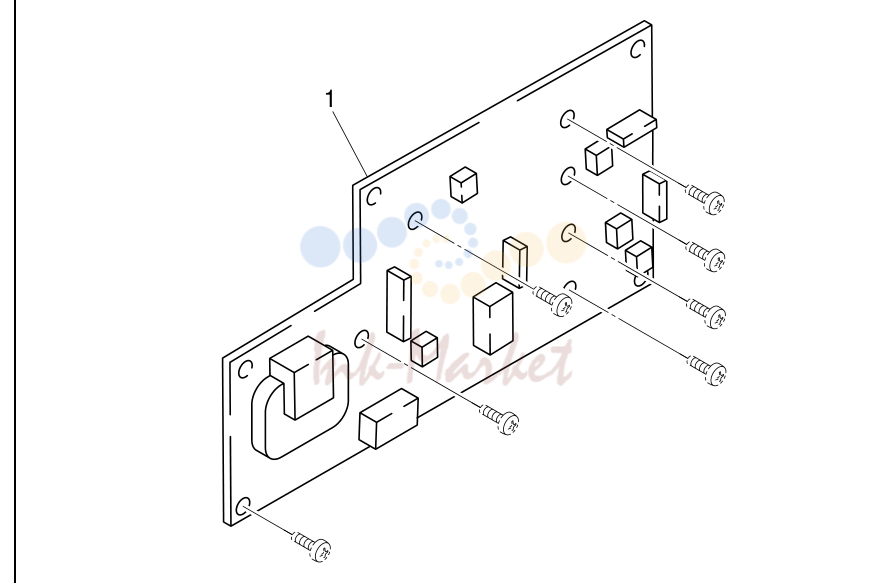

| 1 | LJ2222001 запросить цену → | 1 POWER SUPPLY UNIT 3 US Rev: D | |
| 1 | LJ2764001 запросить цену → | 1 POWER SUPPLY UNIT 3 EC F Rev: C | |
| 1 | LJ9115001 запросить цену → | 1 HIGH VOLTAGE UNIT 3 (2) |
8. LOW-VOLTAGE POWER SUPPLY UNIT
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | LJ8934001 запросить цену → | 1 CD ASSY HL-C | |
| 1 | LM0129001 запросить цену → | 1 BC-1000 CD ASSY | |
| 2 | LJ3765001 запросить цену → | 1 SET GUIDE, ENG | |
| 3 | LJ3748001 запросить цену → | 1 DRIVER SET GUIDE WIN, ENG | |
| 3 | LJ3944001 запросить цену → | 1 DRIVER SET GUIDE MAC, ENG | |
| 4 | LJ4961001 запросить цену → | 1 BAG 215X350H | |

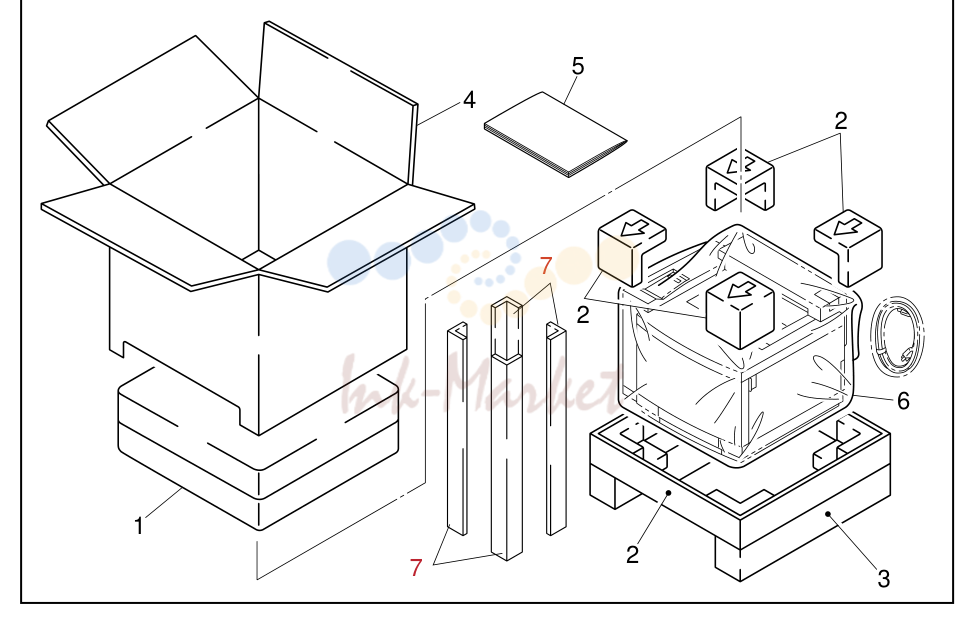

| 1 | LL0134001 запросить цену → | 1 ST PACKING SET 3 (B) | |
| 2 | LL0199001 запросить цену → | 1 BASE SET 3 (B) | |
| 3 | LL0132001 запросить цену → | 1 PALLET 3 (B) | |
| 4 | LL0489001 запросить цену → | 1 CARTON, HL-3450CN | |
| 5 | LM0130001 запросить цену → | 1 READ ME FIRST SHEET | |
| 6 | LL0133001 запросить цену → | 1 BAG,EN | |
| 7 | LM0358001 запросить цену → | 1 L SUPPORT (4pcs) ADD | |
| 1 | LJ2319001 запросить цену → | 1 240K KIT | |
| 2 | LJ2320001 запросить цену → | 1 120K KIT | |
| 3 | LJ2321001 запросить цену → | 1 PAPER FEEDING KIT | |
| 4 | LJ2322001 запросить цену → | 1 70K KIT US2 | |
| 4 | LJ2323001 запросить цену → | 1 70K KIT EC2 |
9. PACKING MATERIALS PR 2002175
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | LJ2256001 запросить цену → | 1 HDD CABLE | |
| 2 | LJ2257001 запросить цену → | 4 SHOULDER SCREW | |
| 3 | 087320616 запросить цену → | 4 TAPTITE, CUP S M3X6 | |
| 1 | LM0346001 запросить цену → | 1 OPC CHARGER 3P ADD |
