Brother HL-2600 — каталог запчастей со схемами

Содержание

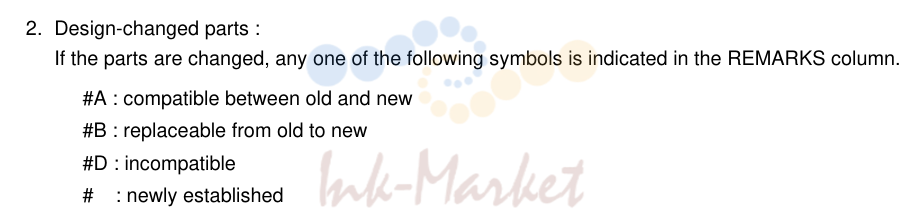

1. NOTE FOR USING THIS PARTS REFERENCE LIST
2. DRIVE
3. FRAME
4. TRANSFER UNIT
5. FUSING UNIT
6. MAIN PCB
7. COVER
8. MCTL PCB
9. POWER SUPPLY UNIT
10. AC CORDS
11. 16 . PACKING MATERIALS

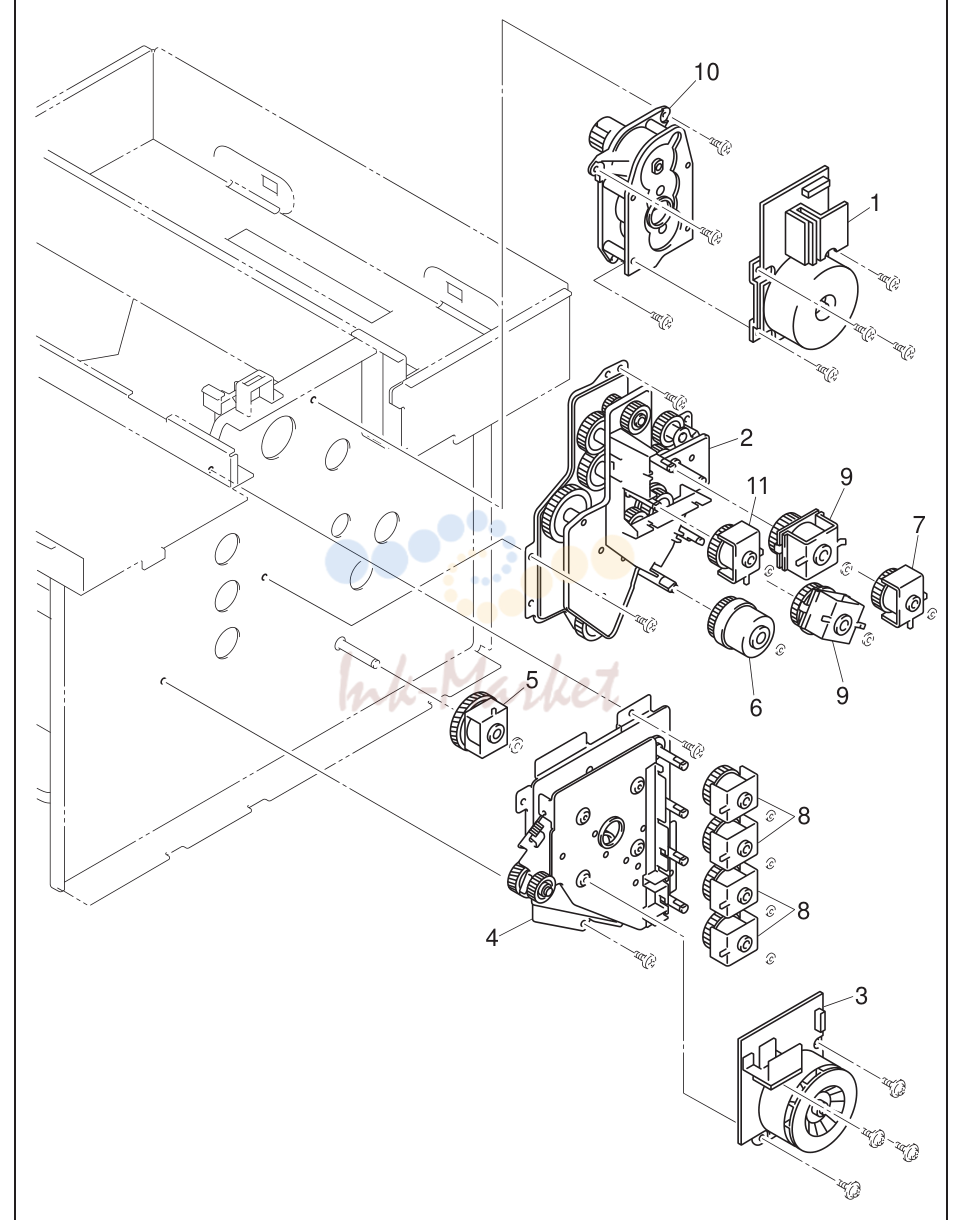

1. NOTE FOR USING THIS PARTS REFERENCE LIST

№	Артикул	Описание
1	LJ3914001 запросить цену →	1 MAIN MOTOR
2	LJ3916001 запросить цену →	1 MAIN GEAR UNIT
3	LJ3917001 запросить цену →	1 DEVELOPER MOTOR
4	LJ3918001 запросить цену →	1 DEVELOPER DRIVE UNIT
5	UH3494001 запросить цену →	1 PAPER PICK-UP CLUTCH
6	UH3495001 запросить цену →	1 REGISTRATION CLUTCH
7	UH3496001 запросить цену →	1 FIXING CLUTCH
8	LJ3913001 запросить цену →	4 DEVELOPER CLUTCH 2 CHG
9	LJ2230001 запросить цену →	2 TR CAM CLUTCH
10	LM0364001 запросить цену →	1 BD GEAR ASSY 2 CODE CHNG
11	LJ2229001 запросить цену →	1 CLEANER CLUTCH 3 ADD

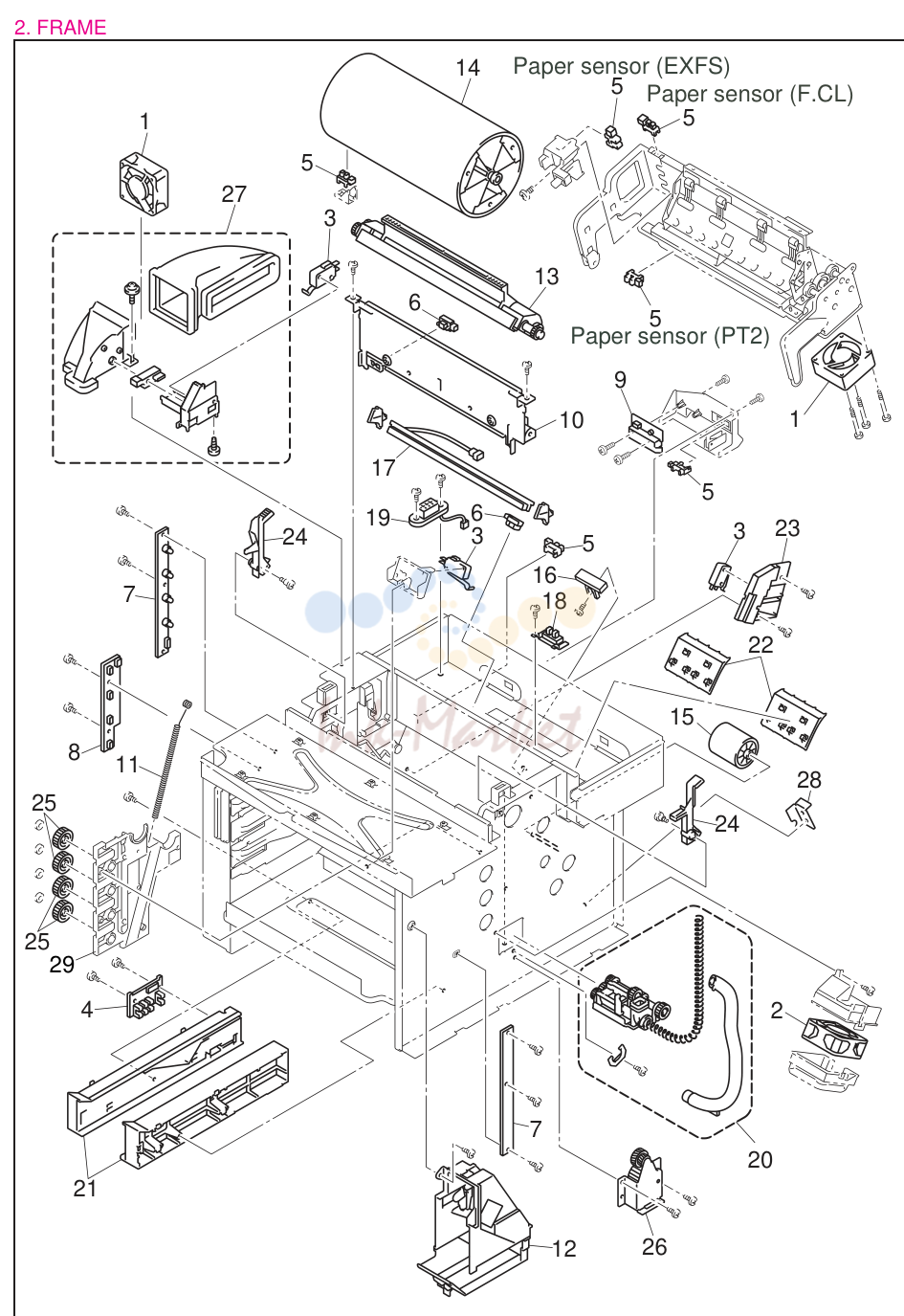

2. DRIVE

№	Артикул	Описание
1	LJ3898001 запросить цену →	2 COOLING FAN (EX)
2	LM0309001 запросить цену →	1 COOLING FAN (OZ)
3	UH1946001 запросить цену →	3 INTERLOCK SW
4	LJ8936001 запросить цену →	1 PAPER SIZE SENSOR
5	UH1948001 запросить цену →	6 PAPER SENSOR
6	UH1949001 запросить цену →	2 BELT SENSOR
7	UH1950001 запросить цену →	1 TONER SENSOR ASSY *1
8	LJ3922001 запросить цену →	1 TONER KEY SENSOR
9	LJ2243001 запросить цену →	1 OHP SENSOR
10	LJ3927001 запросить цену →	1 WASTE TONER FEEDER (U)
11	LJ3909001 запросить цену →	1 WT U SPRING
12	LJ3923001 запросить цену →	1 WT HOLDER ASSY
13	LJ3879001 запросить цену →	1 DRUM CLEANER
14	LJ3924001 запросить цену →	1 TRANSFER DRUM
15	UH3485001 ✓ в наличии	1 PAPER PICK-UP ROLLER
16	LJ2317001 запросить цену →	1 SEPARATION PAD (2)
17	UH3487001 запросить цену →	1 ERASE LAMP
18	UH3488001 запросить цену →	1 OIL SENSOR
19	LJ8938001 запросить цену →	1 FUSER CONNECTOR 2 CHG
20	LJ3921001 запросить цену →	1 WASTE TONER FEEDER (L)
21	LJ3907001 запросить цену →	1 FP CASSETTE GUIDE SET L
21	LJ3908001 запросить цену →	1 FP CASSETTE GUIDE SET R
22	LJ3728001 запросить цену →	1 SL-3 PAPER GUIDE D
23	LJ3910001 запросить цену →	1 TR TERMINAL BASE ASSY
24	LJ3902001 запросить цену →	1 BC LOCK LEVER (SET)
25	LJ3919001 запросить цену →	1 DEV.DRIVE GEAR 2 (4 PCS)
26	LJ3920001 запросить цену →	1 FP2 GEAR ASSY
27	LJ3942001 запросить цену →	1 SL2 PS FAN ASSY
28	LJ3943001 запросить цену →	1 TR3 HINGE SUPPORT
29	LJ3912001 запросить цену →	1 S PLATE 2 (R) add

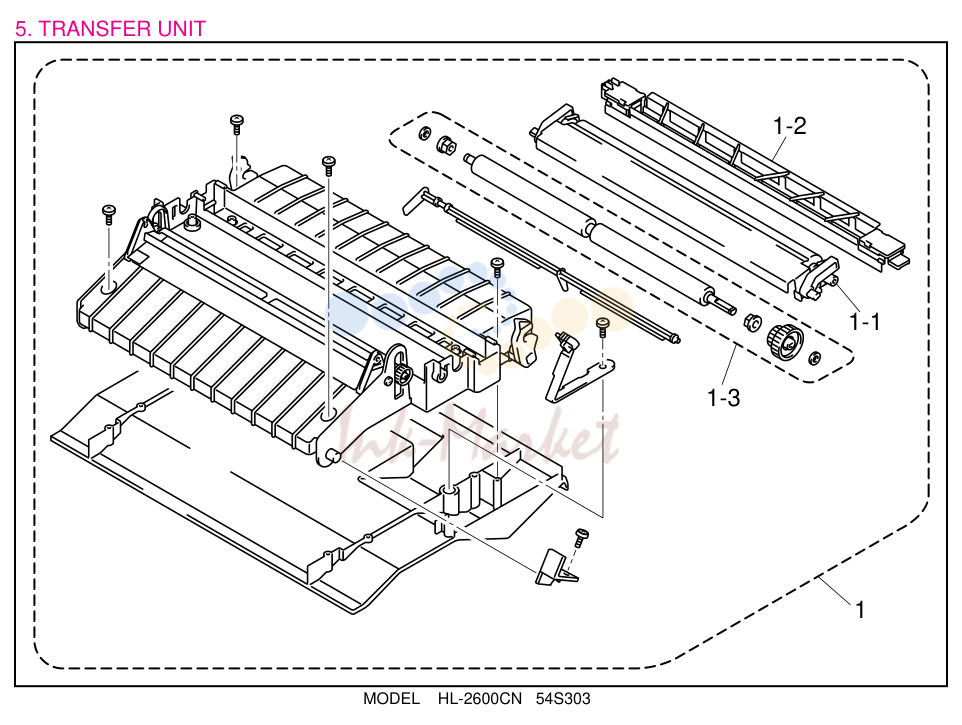

3. FRAME

№	Артикул	Описание
1	LJ3881001 запросить цену →	1 TRANSFER UNIT
1-1	LJ3877001 запросить цену →	1 TRANSFER ROLLER
1-2	LJ3878001 запросить цену →	1 PAPER DISCHARGER
1-3	LJ3882001 запросить цену →	1 REGISTRATION ROLLER
1	LJ3899001 запросить цену →	1 PAPER EXIT UNIT 2 E NAME CHNG
1-1	LJ3889001 запросить цену →	1 PAPER EXIT UNIT COVER
1-2	LJ3890001 запросить цену →	1 PAPER EXIT FRONT COVER
1-3	LJ3900001 запросить цену →	1 PAPER EXIT ROLLER
1-4	UH3463001 запросить цену →	1 DISCHARGING BRUSH
1-5	LJ3903001 запросить цену →	1 P.EX SWITCH GUIDE

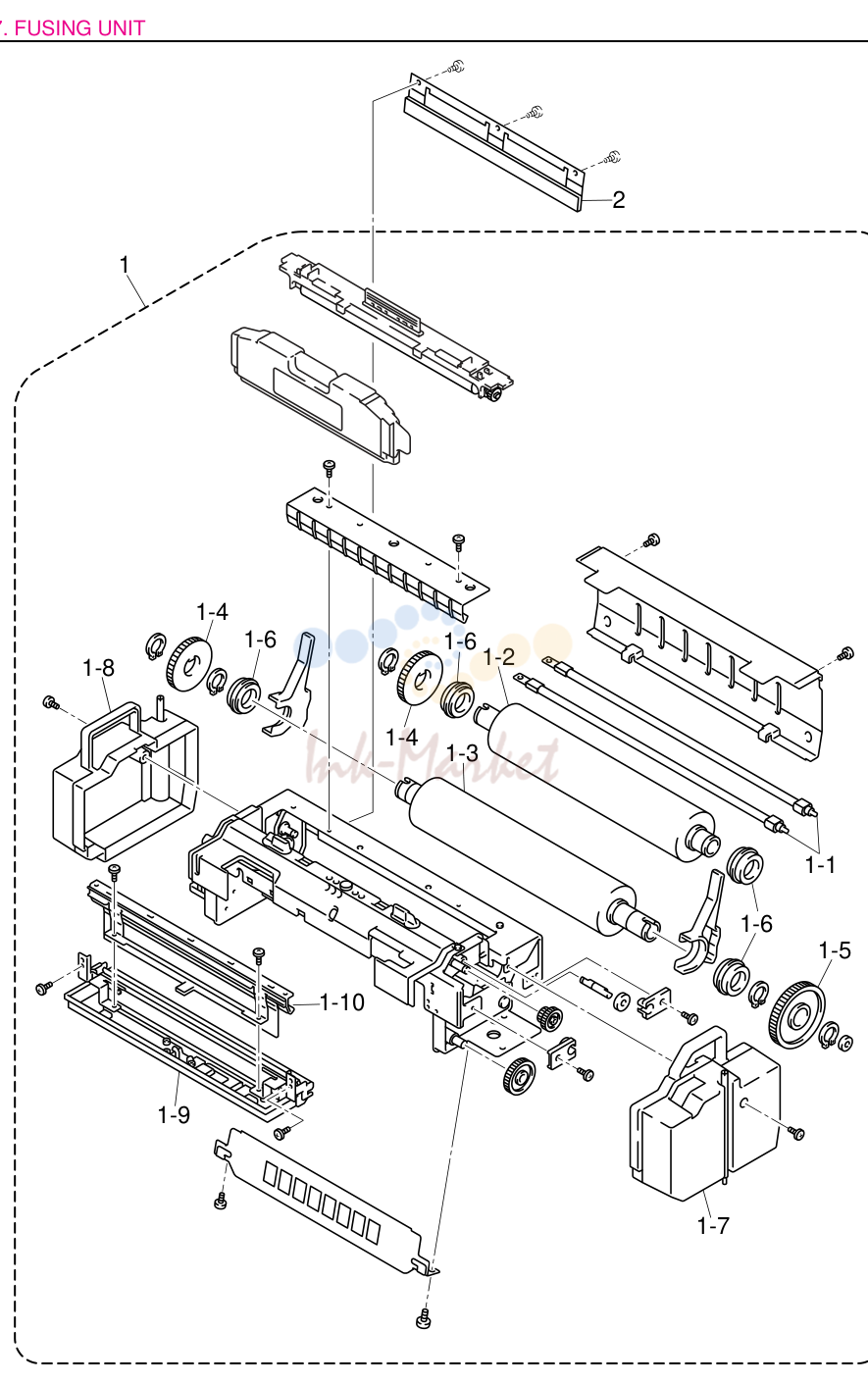

4. TRANSFER UNIT

№	Артикул	Описание
1	LJ3875001 запросить цену →	1 FUSING UNIT (US)
1	LJ3876001 запросить цену →	1 FUSING UNIT (EC)
1-1	LJ3930001 запросить цену →	1 FUSING HEATER (US)
1-1	LJ3931001 запросить цену →	1 FUSING HEATER (EC)
1-2	LJ3932001 запросить цену →	1 BACK-UP ROLLER
1-3	LJ3933001 запросить цену →	1 FUSING ROLLER
1-4	LJ3934001 запросить цену →	2 GEAR (FU) (BR)
1-5	LJ3935001 запросить цену →	1 FU2 GEAR
1-6	LJ3936001 запросить цену →	4 BALL BEARING FU 2 (2PCS)
1-7	LJ3937001 запросить цену →	1 FUSER COVER (R)
1-8	LJ3938001 запросить цену →	1 FUSER COVER (L)
1-9	LJ3939001 запросить цену →	1 OIL PAN UNIT
1-10	LJ3940001 запросить цену →	1 FU FELT ASSY
2	LJ3941001 запросить цену →	1 BR FELT ASSY

5. FUSING UNIT

№	Артикул	Описание

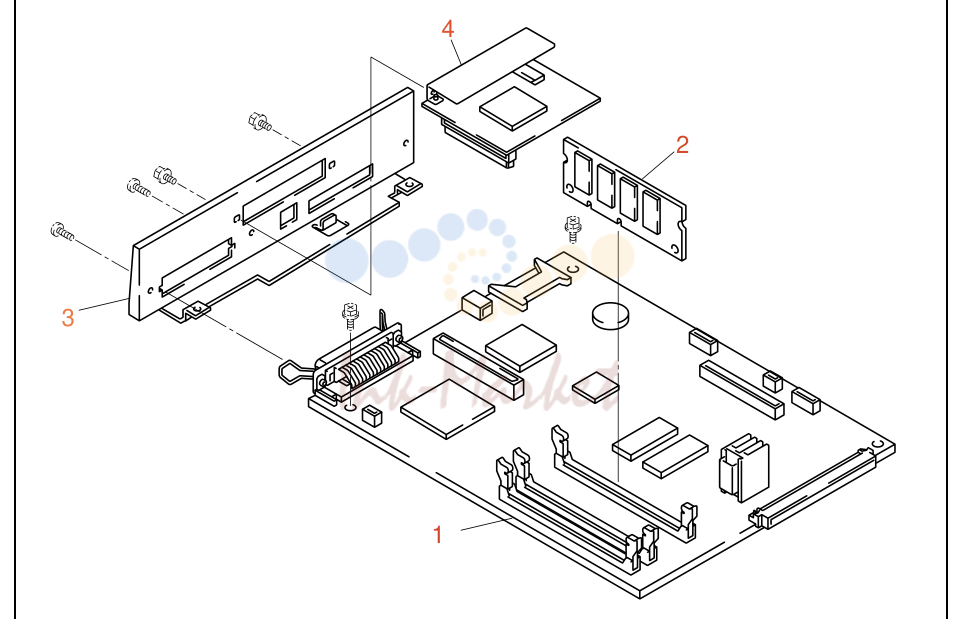

1	LJ8900001 запросить цену →	1 MAIN PCB ASSY, HL2600CN 100L Ver.CHG
2	LJ8903001 запросить цену →	1 DIMM:PM-HP-64M-BR
3	LJ3733001 запросить цену →	1 MAIN PCB BASE PLATE
4	LJ8671001 запросить цену →	1 BRNET PCB UNIT 4100H

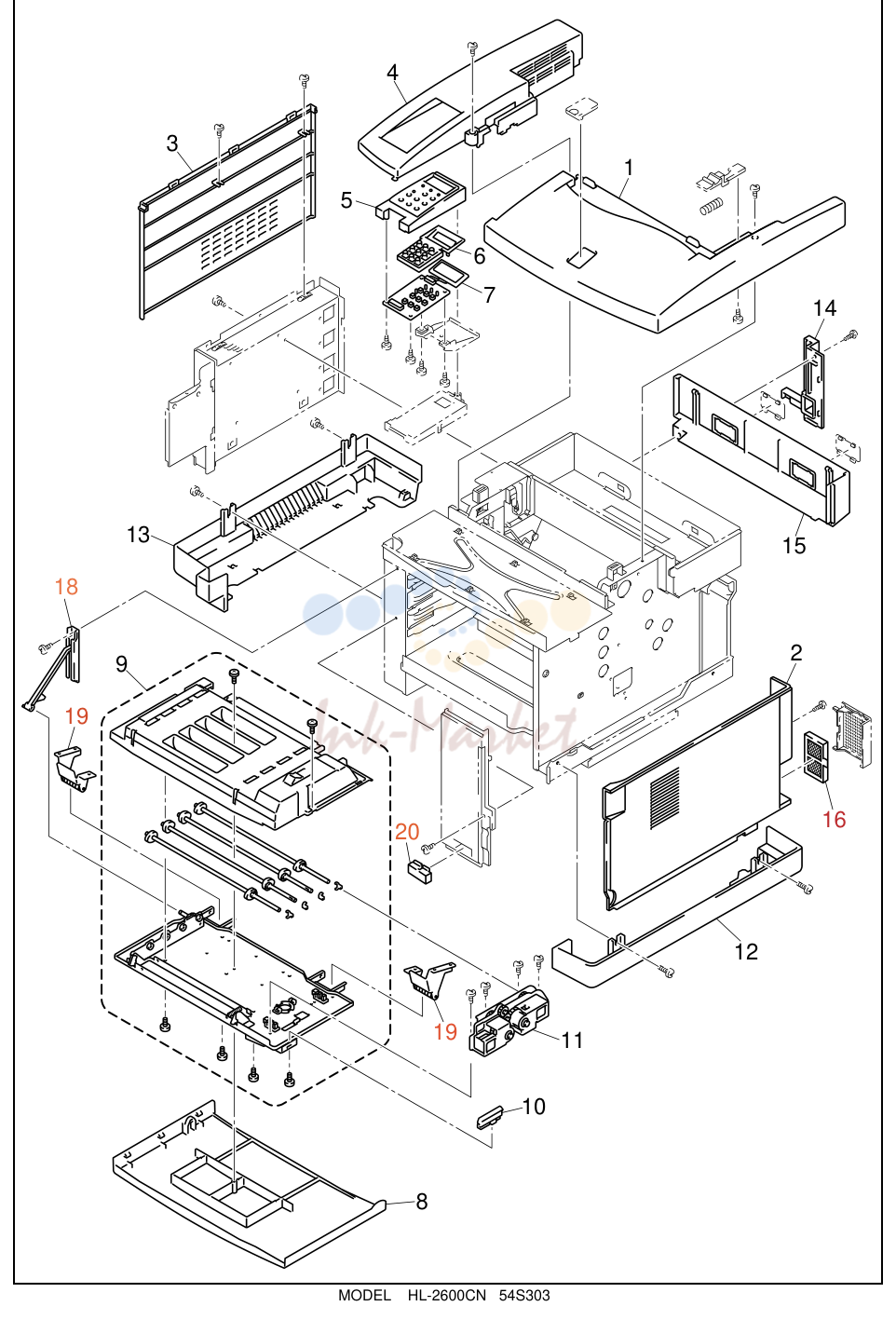

6. MAIN PCB

№	Артикул	Описание
1	LJ3884001 запросить цену →	1 TOP COVER ASSY
2	LJ3885001 запросить цену →	1 SIDE COVER (R)
3	LJ3886001 запросить цену →	1 SIDE COVER (L)
4	LJ3887001 запросить цену →	1 UPPER SIDE COVER (L)
5	LJ3901001 запросить цену →	1 PANEL CASE ASSY
6	LJ3897001 запросить цену →	1 PANEL BUTTON
7	UH3456001 запросить цену →	1 PANEL PWB
8	LJ3888001 запросить цену →	1 FRONT COVER
9	LJ3895001 запросить цену →	1 FRONT COVER UNIT
10	LJ3904001 запросить цену →	1 FRONT COVER CATCH
11	LJ3906001 запросить цену →	1 DE SOLENOID ASSY
12	LJ3891001 запросить цену →	1 BASE COVER (R)
13	LJ3892001 запросить цену →	1 BASE COVER (L)
14	LJ3893001 запросить цену →	1 REAR COVER
15	LJ3894001 запросить цену →	1 REAR COVER (U)
16	LM0310001 запросить цену →	1 OZONE FILTER E
17	LJ3912001 запросить цену →	1 S PLATE 2 (R) DELETE
18	LJ3905001 запросить цену →	1 FD2 ARM ASSY
19	LJ3911001 запросить цену →	1 HINGE BASE 2 (L,R)
20	LJ3929001 запросить цену →	1 SW BUTTON

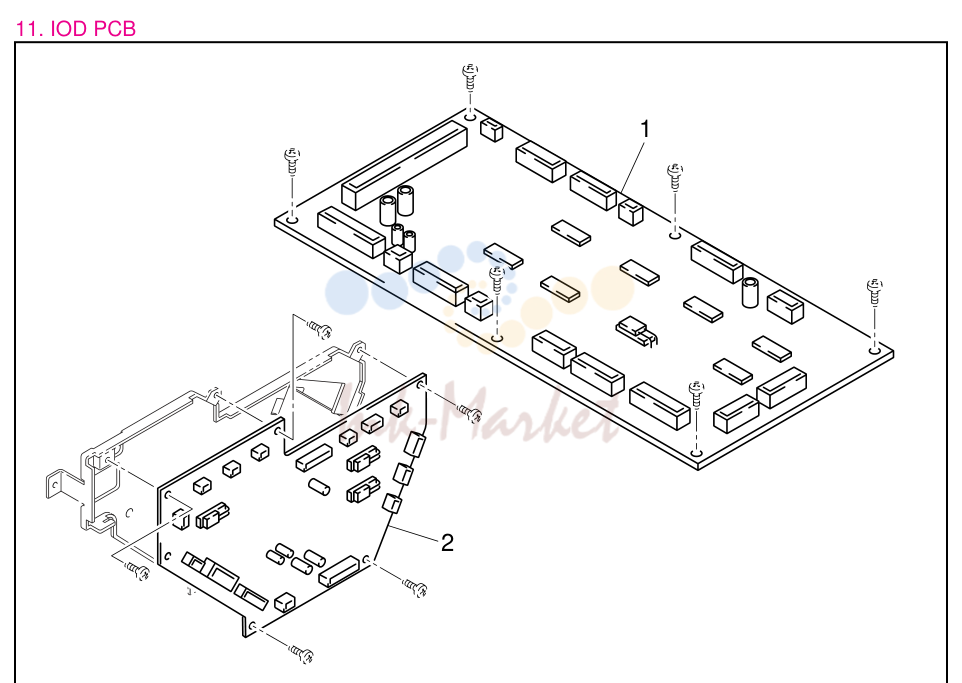

7. COVER

№	Артикул	Описание
1	LJ8935001 запросить цену →	1 MCTL PWB
1	LJ8937001 запросить цену →	1 IOD1 PWB
2	LJ9360001 запросить цену →	1 IOD2 PWB CHG

8. MCTL PCB

№	Артикул	Описание

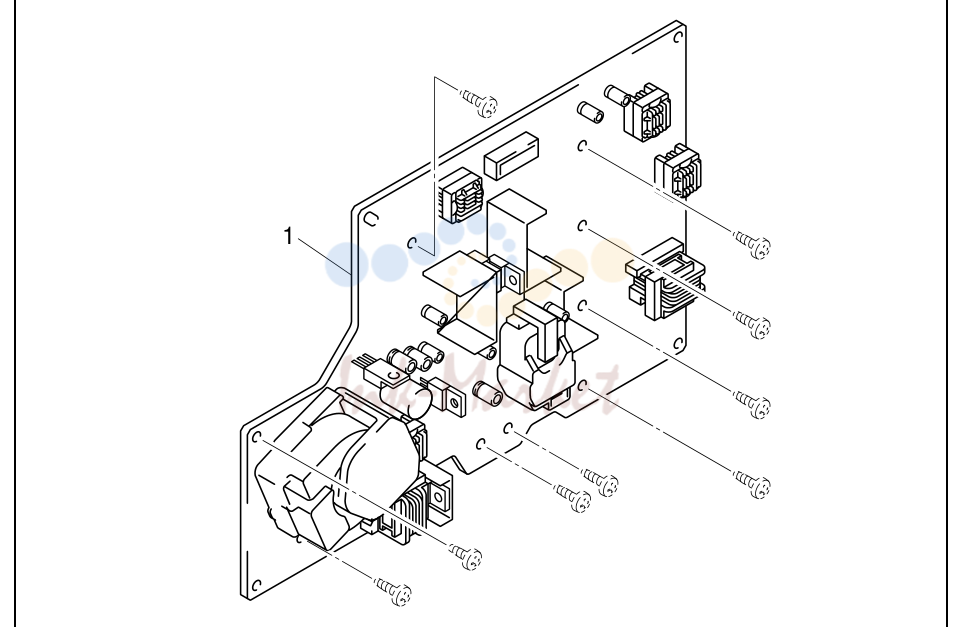

1	LJ3925001 запросить цену →	1 POWER SUPPLY UNIT (US) 2 Rev: B
1	LJ3926001 запросить цену →	1 POWER SUPPLY UNIT EC (EU) 2 Rev: B
1	LJ3896001 запросить цену →	1 HIGH VOLTAGE UNIT

9. POWER SUPPLY UNIT

№	Артикул	Описание
1	LJ8911001 запросить цену →	1 CD ASSY PS3 Ver.B
1	LM0129001 запросить цену →	1 BC-1000 CD ASSY
2	LJ3746001 запросить цену →	1 SET GUIDE, ENG
2	LJ3747001 запросить цену →	1 SET GUIDE, FRA
2	LJ3802001 запросить цену →	1 SET GUIDE, GER
2	LJ3803001 запросить цену →	1 SET GUIDE, NL
2	LJ3804001 запросить цену →	1 SET GUIDE, DEN
2	LJ3805001 запросить цену →	1 SET GUIDE, SPA
2	LJ3806001 запросить цену →	1 SET GUIDE, ITA
3	LM0334001 запросить цену →	1 NETWORK SET GUIDE, ENG chg
3	LM0335001 запросить цену →	1 NETWORK SET GUIDE, FRA chg
3	LM0336001 запросить цену →	1 NETWORK SET GUIDE, GER chg
3	LM0337001 запросить цену →	1 NETWORK SET GUIDE, NL chg
3	LM0338001 запросить цену →	1 NETWORK SET GUIDE, DEN chg
3	LM0339001 запросить цену →	1 NETWORK SET GUIDE, SPA chg
3	LM0340001 запросить цену →	1 NETWORK SET GUIDE, ITA chg
4	LJ4961001 запросить цену →	1 BAG, 215X350H

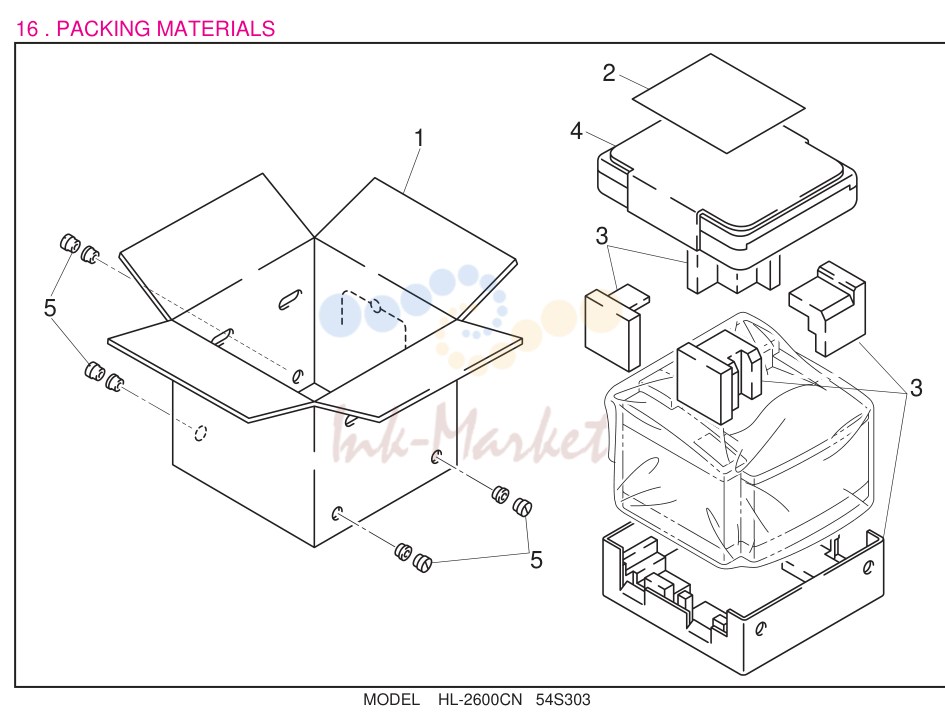

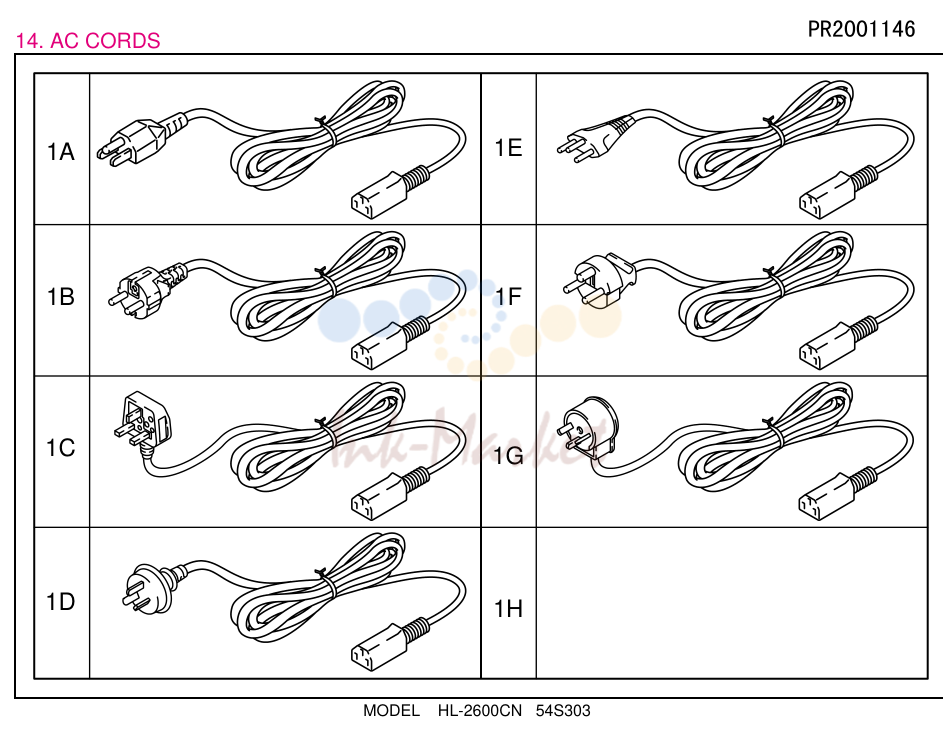

10. AC CORDS

№	Артикул	Описание
1	LL0485001 запросить цену →	1 CARTON,HL2600CN
2	UH1277001 запросить цену →	1 READ ME FIRST SHEET
3	LL0486001 запросить цену →	1 BASE/UPPER PACKING MATERIALS
4	LL0487001 запросить цену →	1 CARTON, STARTER KIT
5	LL0488001 запросить цену →	1 JOINT
1	LJ3883001 запросить цену →	1 BC CHARGER
2	LM0085001 запросить цену →	1 120K KIT-2
3	LJ2321001 запросить цену →	1 PAPER FEEDING KIT ADD

11. 16 . PACKING MATERIALS

№	Артикул	Описание
1	LJ2256001 запросить цену →	1 HDD CABLE
2	LJ2257001 запросить цену →	4 SHOULDER SCREW
3	087320616 запросить цену →	4 TAPTITE, CUP S M3X6
