Brother HL-2460 — каталог запчастей со схемами

Содержание

1. FRAME PR2002037
2. FRAME
3. LASER UNIT
4. PAPER FEED
5. FIXING UNIT PR2002162
6. FIXING UNIT
7. COVERS / LABELS
8. SWITCH PANEL
9. ENGINE PCB
10. LOW-VOLTAGE POWER SUPPLY PCB
11. PACKING MATERIALS

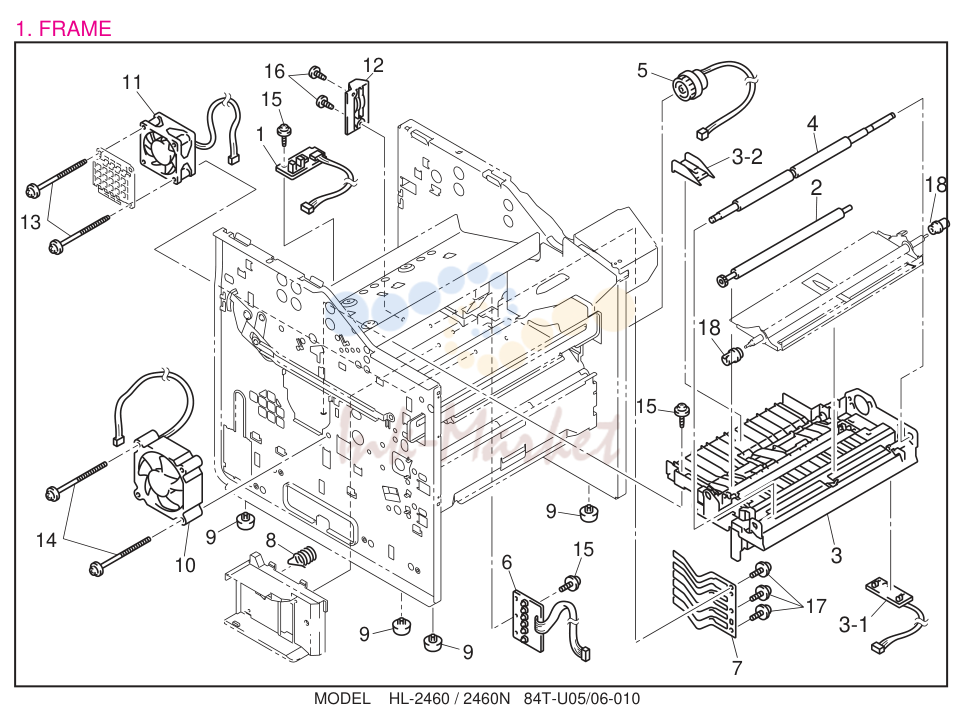

1. FRAME PR2002037

№	Артикул	Описание
1	LJ8530001 запросить цену →	1 EJECT SENSOR PCB ASSY
2	LJ0893001 запросить цену →	1 TRANSFER ROLLER 52 ASSY
3	LJ0149001 запросить цену →	1 TRANSFER BASE ASSY
3-1	LJ8534001 запросить цену →	1 SENSOR RELAID PCB R ASSY
3-2	LJ1058001 запросить цену →	1 TRANSFER RIB ASSY
4	LJ0173001 запросить цену →	1 REGIST ROLLER ASSY
5	LJ0175001 запросить цену →	1 ELECTROMAGNETISM CLUTCH REGIST
6	LJ8538001 запросить цену →	1 SIZE SW PCB ASSY
7	LJ1568001 запросить цену →	1 SIZE SW SPRING chg
8	LJ0364001 запросить цену →	1 GUIDE PLATE SPRING
9	UH2208001 запросить цену →	4 RUBBER FOOT
10	LJ0214001 запросить цену →	1 FAN MOTOR
11	LJ0259001 запросить цену →	1 FAN MOTOR
12	LJ0551001 запросить цену →	1 CF SLOT
13	LJ0670001 запросить цену →	2 TAPTITE, PAN B M3X35
14	087323016 запросить цену →	2 TAPTITE, CUP S M3X30
15	087320616 запросить цену →	3 TAPTITE, CUP S M3X6
16	085320616 запросить цену →	2 TAPTITE, BIND S M3X6
17	LJ0822001 запросить цену →	3 TAPTITE, CUP S M3X4
18	LJ0183001 запросить цену →	2 CHUTE BEARING ADD
1	LJ0227001 запросить цену →	1 MAIN MOTOR ASSY
2	LJ0232001 запросить цену →	1 DRUM GEAR LINK
3	LJ0244001 запросить цену →	1 SOLENOID LEVER
4	UH2378000 запросить цену →	1 SPRING HOOK
5	LJ0247001 запросить цену →	1 SECTOR GEAR 35 SPRING
6	LJ0264001 запросить цену →	1 FRICTION SPRING
7	LJ0265001 запросить цену →	1 SOLENOID ASSY
8	LJ0309001 запросить цену →	1 SOLENOID SPRING MP
9	LJ0267001 запросить цену →	1 FEEDING MOTOR ASSY
10	087320616 запросить цену →	7 TAPTITE, CUP S M3X6
11	U11776001 запросить цену →	1 SCREW, FLANGED M3X3.5

2. FRAME

№	Артикул	Описание
1	LJ0935001 запросить цену →	1 SCANNER UNIT (SP)
2	LJ0743001 запросить цену →	1 DUST GUARD PLATE ASSY
3	LJ0397001 запросить цену →	1 SHUTTER LINK
4	LJ0914001 запросить цену →	1 PLATE
5	087322015 запросить цену →	4 TAPTITE, CUP S M3X20
6	LJ0908001 запросить цену →	1 LASER CAUTION LABEL B ADD

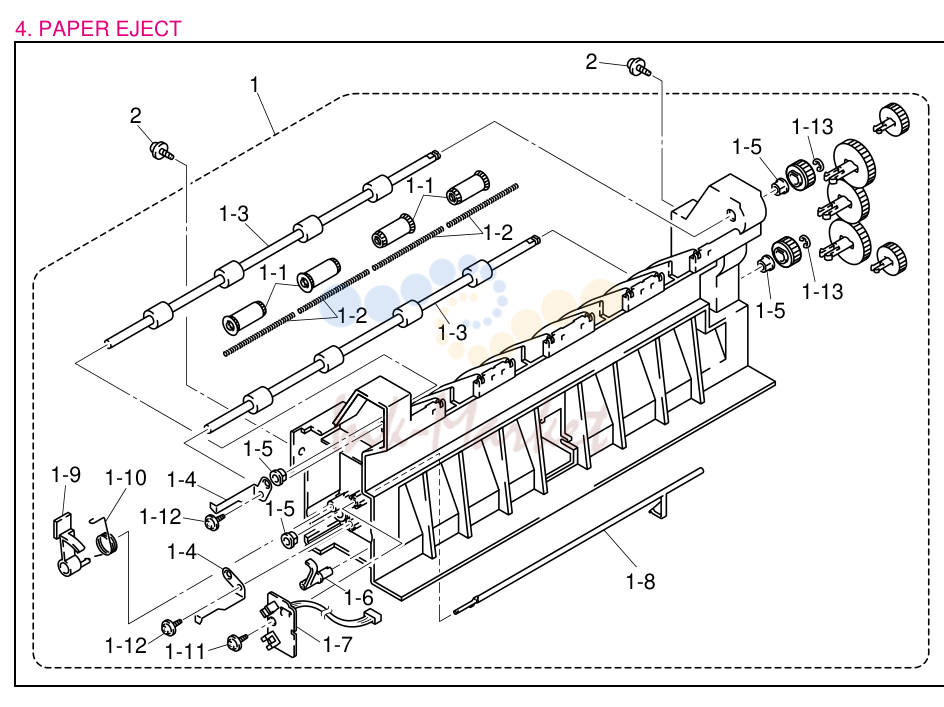

1	LJ0105001 запросить цену →	1 PAPER EJECT UNIT
1-1	UH3323001 запросить цену →	4 EJECT PINCH ROLLER ASSY
1-2	UH3948001 запросить цену →	4 PINCH SPRING
1-3	LJ0668001 запросить цену →	2 EJECT ROLLER ASSY
1-4	LJ0657001 запросить цену →	2 EJECT ROLLER GROUND PLATE
1-5	LJ0477001 запросить цену →	4 BEARING
1-6	LJ0718001 запросить цену →	1 REAR ACTUATOR
1-7	LJ0665001 запросить цену →	1 REAR TRAY PCB ASSY
1-8	LJ0110001 запросить цену →	1 REAR ACTUATOR
1-9	LJ0111001 запросить цену →	1 REAR TRAY ACTUATOR
1-10	LJ0112001 запросить цену →	1 REAR TRAY ACTUATOR SPRING
1-11	087310815 запросить цену →	1 TAPTITE, CUP B M3X8
1-12	085310815 запросить цену →	2 TAPTITE, BIND B M3X8
1-13	048040346 запросить цену →	2 RETAINING RING, E4
2	087320616 запросить цену →	2 TAPTITE, CUP S M3X8

3. LASER UNIT

№	Артикул	Описание

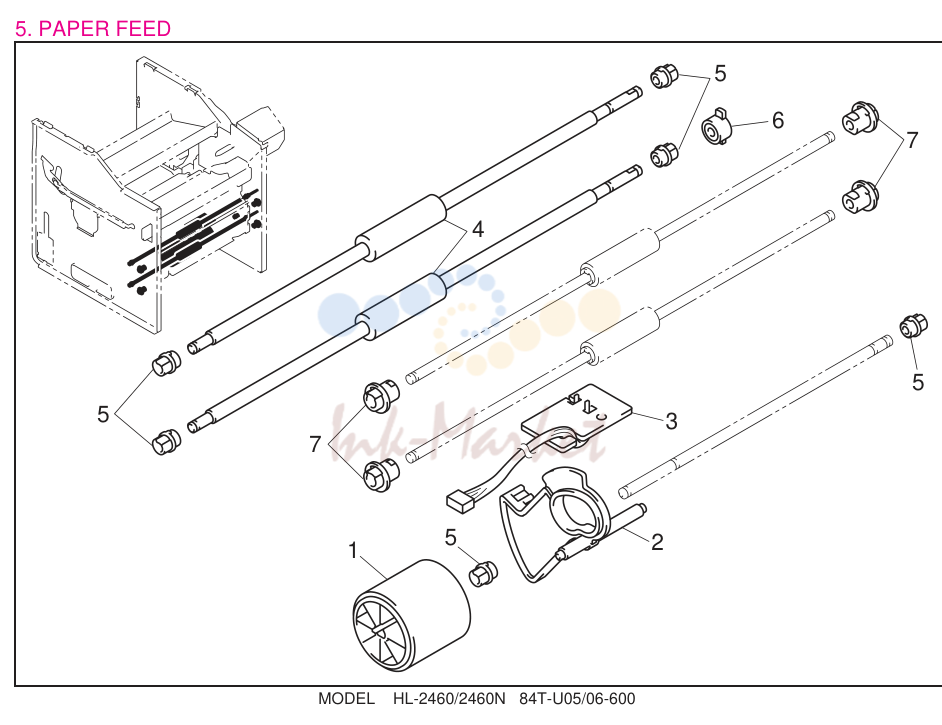

1	LJ0270001 ✓ в наличии	1 PAPER FEED ROLLER ASSY 45 1 1 A component part of the
2	LJ0273001 запросить цену →	1 PE SENSOR ACTUATOR PAPER FEEDING KIT.
3	LJ8542001 запросить цену →	1 TRAY PE SENSOR PCB ASSY Refer to "18. PERIODICAL
4	LJ0277001 запросить цену →	2 PAPER FEED ROLLER ASSY MAINTENCE PARTS".
5	LJ0279001 запросить цену →	6 BEARING
6	LJ0717001 запросить цену →	1 ONEWAY CLUTCH
7	LJ0284001 запросить цену →	4 PAPER FEED ROLLER BEARING
1	LJ0295001 запросить цену →	1 SEPARATION PLATE ASSY MP
2	LJ0298001 запросить цену →	1 SEPARATION PAD SPRING MP
3	LJ0299001 запросить цену →	1 PLATE ASSY MP
4	LJ0305001 запросить цену →	2 PLATE SPRING MP
5	LJ0307001 запросить цену →	1 SOLENOID ASSY MP
6	LJ0309001 запросить цену →	1 SOLENOID SPRING MP
7	LJ0311001 ✓ в наличии	1 PAPER FEED ROLLER ASSY MP
8	LJ0326001 запросить цену →	1 ROLLER COVER ASSY MP
8-1	LJ8545001 запросить цену →	1 MP PE SENSOR PCB ASSY
8-2	LJ0328001 запросить цену →	1 PE SENSOR ACTUATOR MP
8-3	LJ0329001 запросить цену →	1 PE SENSOR ACTUATOR 2 MP
9	LJ0330001 запросить цену →	1 TRAY ASSY MP
10	LJ0334001 запросить цену →	1 TRAY COVER ASSY MP
10-1	LJ0337001 запросить цену →	2 TRAY COVER ROCK SPRING
11	085310815 запросить цену →	2 TAPTITE, BIND B M3X8
12	085320816 запросить цену →	1 TAPTITE, BIND S M3X8
13	LJ0317001 запросить цену →	1 PLATE CAM MPR ADD
14	LJ0323001 запросить цену →	1 PLATE CAM L ADD

4. PAPER FEED

№	Артикул	Описание

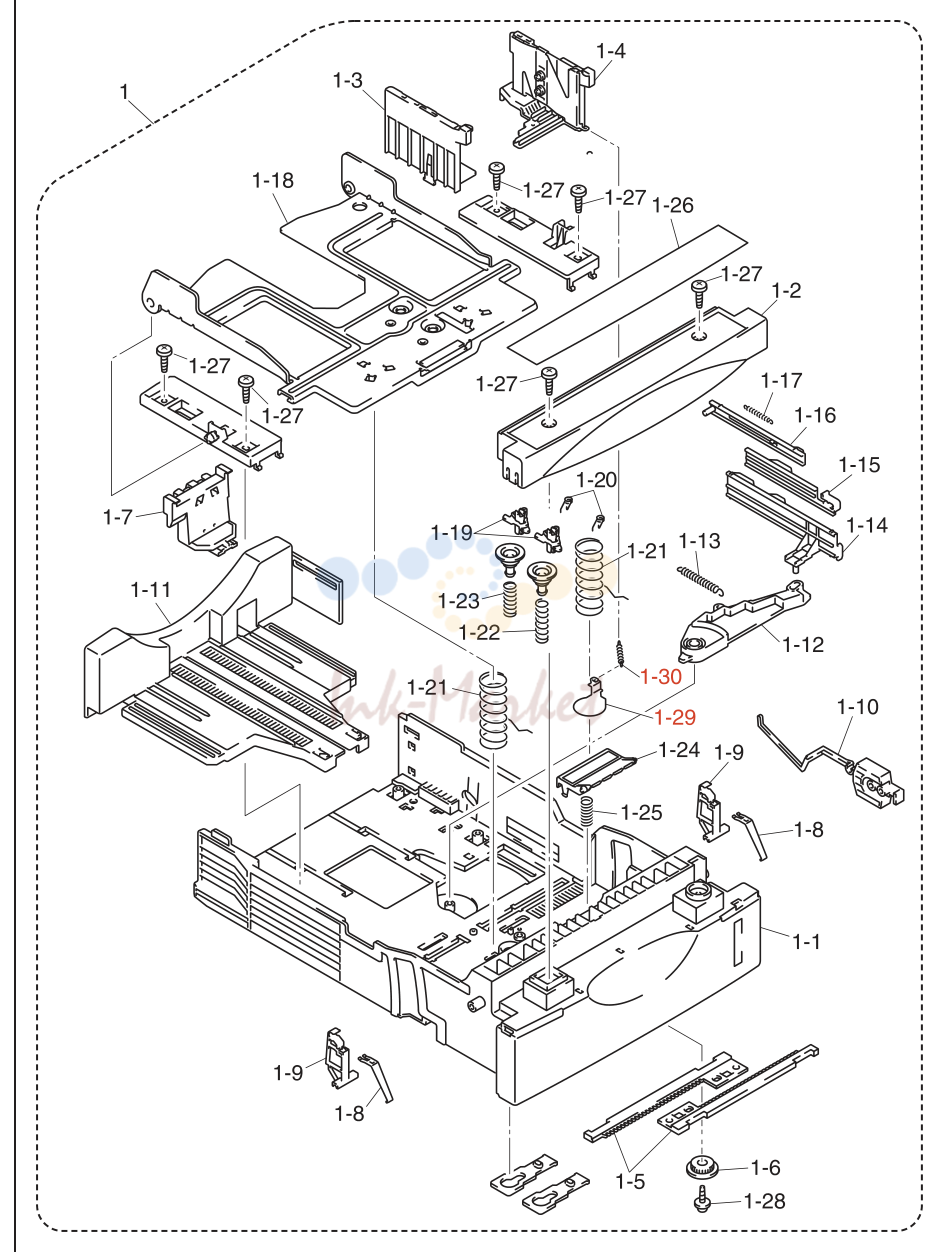

1	LJ1732001 запросить цену →	1 PAPER TRAY UNIT (SP) NAME CHG
1-1	LJ0340001 запросить цену →	1 BASE TRAY
1-2	LJ0228001 запросить цену →	1 PAPER TRAY COVER
1-3	LJ0341001 запросить цену →	1 SIDE GUIDE L
1-4	LJ0729001 запросить цену →	1 SIDE GUIDE R ASSY *3 chg
1-5	LJ0819001 запросить цену →	2 SIDE GUIDE RACK
1-6	UL9081001 запросить цену →	1 SIDE GUIDE GEAR
1-7	LJ1649001 запросить цену →	1 REAR GUIDE ASSY 2 chg
1-8	LJ0347001 запросить цену →	2 SUPPORTER STOPPER SPRING
1-9	LJ0348001 запросить цену →	2 SUPPORTER STOPPER L
1-10	LJ0350001 запросить цену →	1 PAPER INDICATOR
1-11	LJ0351001 запросить цену →	1 EX REAR TRAY
1-12	LJ1660001 запросить цену →	1 SIZE DETECTION LINK 2 *3 chg
1-13	LJ0358001 запросить цену →	1 SIZE DETECTION LINK SPRNG
1-14	LJ0359001 запросить цену →	1 SIZE DETECTION CAM *3
1-15	LJ0360001 запросить цену →	1 TRAY 1D DETECTION CAM
1-16	LJ0361001 запросить цену →	1 LTR/LGL DETECTION CAM
1-17	LJ0362001 запросить цену →	1 LTR/LGL DETECTION CAM SPRING
1-18	LJ1570001 запросить цену →	1 PLATE UNIT
1-19	LJ0370001 запросить цену →	2 PLATE SPRING CHANGEOVER KNOB
1-20	LJ0722001 запросить цену →	2 PLATE SPRING
1-21	LJ0371001 запросить цену →	2 PLATE SPRING A
1-22	LJ0372001 запросить цену →	1 PLATE SPRING C
1-23	LJ0373001 запросить цену →	1 PLATE SPRING D
1-24	LJ0374001 ✓ в наличии	1 SEPARATION PAD ASSY 2 2 A component part of the
1-25	LJ0377001 запросить цену →	1 SEPARATION PAD SPRING PAPER FEEDING KIT.
1-26	LJ0809001 запросить цену →	1 PAPER TRAY LABEL Refer to "18. PERIODICAL
1-27	085411015 запросить цену →	6 TAPTITE, BIND B M4X10 MAINTENCE PARTS".
1-28	UU0552001 запросить цену →	1 TAPTITE, CUP B 3X8
1-29	LJ1338001 запросить цену →	1 SGR GROUND PLATE *3
1-30	LJ1339001 запросить цену →	1 SGR EXTENSION SPRING *3

5. FIXING UNIT PR2002162

№	Артикул	Описание

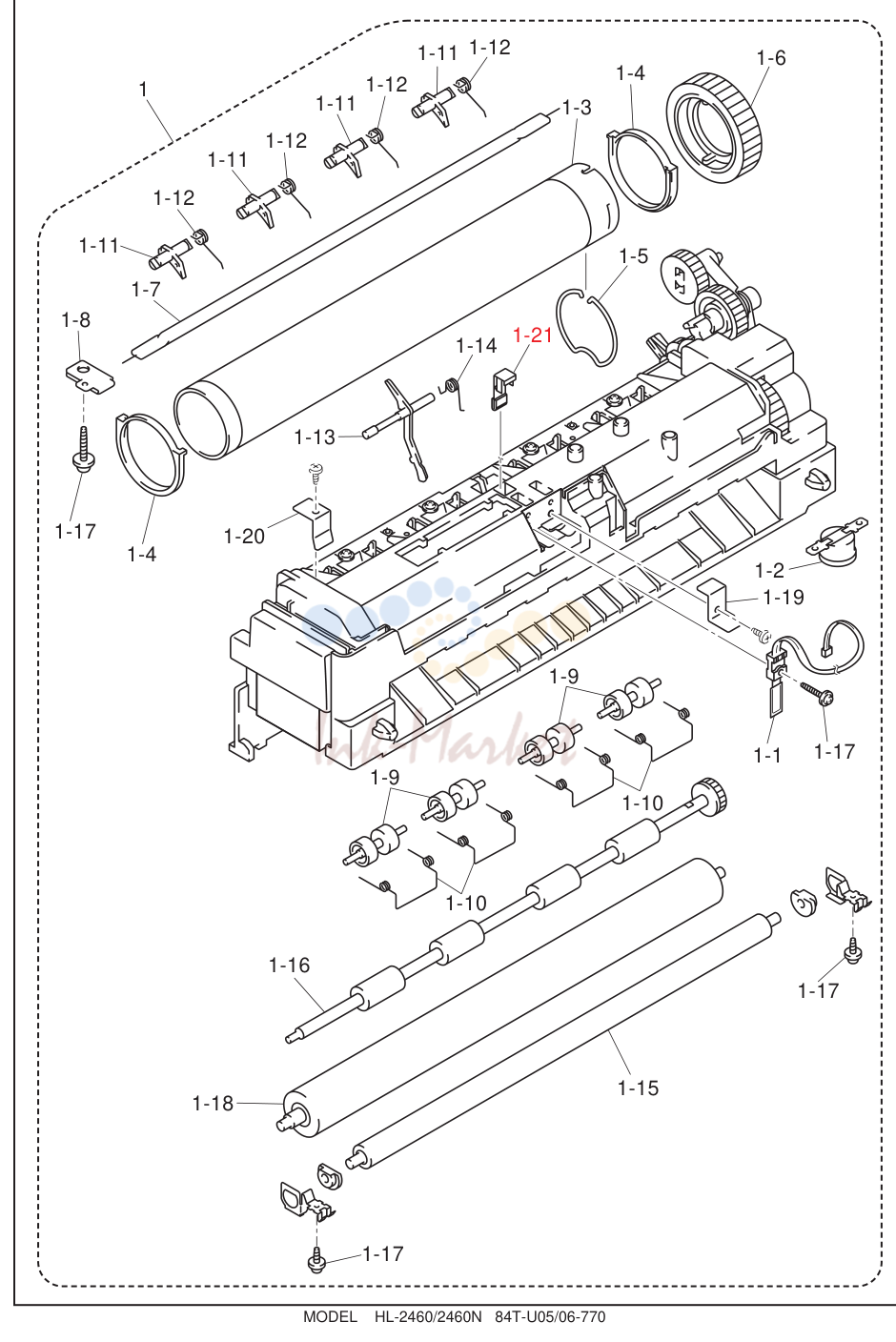

1	LJ0959001 запросить цену →	1 FIXING UNIT, 115V (SP)
1	LJ0963001 запросить цену →	1 FIXING UNIT, 230V (SP)
1	LJ1950001 запросить цену →	1 FIXING UNIT, 115V NO-TONER (SP) ADD
1-1	LJ0994001 запросить цену →	1 THERMISTOR ASSY B
1-2	LJ0402001 запросить цену →	1 THERMOSTAT
1-3	LJ1751001 запросить цену →	1 HEAT ROLLER 34 (SP)
1-4	LJ0411001 запросить цену →	2 H/R BEARING
1-5	LJ0412001 запросить цену →	1 HEAT ROLLER STOP RING
1-6	LJ0413001 запросить цену →	1 H/R GEAR
1-7	LJ0966001 запросить цену →	1 FIXING HEATER 115 ASSY (SP)
1-7	LJ0967001 запросить цену →	1 FIXING HEATER 230 ASSY (SP)
1-8	LJ0415001 запросить цену →	1 POWER FEED PLATE
1-9	LJ0772001 запросить цену →	4 EJECT PRESSURE ROLLER F
1-10	LJ0424001 запросить цену →	4 PRESSURE SPRING
1-11	LJ0427001 запросить цену →	4 SEPARATE PAWL
1-12	LJ0428001 запросить цену →	4 SEPARATE PAWL SPRING
1-13	LJ0429001 запросить цену →	1 FU ACTUATOR
1-14	LJ0430001 запросить цену →	1 FU ACTUATOR SPRING
1-15	LJ0773001 запросить цену →	1 CLEANER ROLLER ASSY
1-16	LJ0109001 запросить цену →	1 EJECT ROLLER ASSY
1-17	087311415 запросить цену →	2 TAPTITE, CUP B M3X14
1-18	LJ0435001 запросить цену →	1 PRESSURE ROLLER
1-19	LJ1775001 запросить цену →	1 CENTER SEAL add
1-20	LJ1776001 запросить цену →	1 SIDE SEAL add
1-21	LJ1902001 запросить цену →	1 CLEANER ASSY HR (MICR:US ONLY) add

6. FIXING UNIT

№	Артикул	Описание

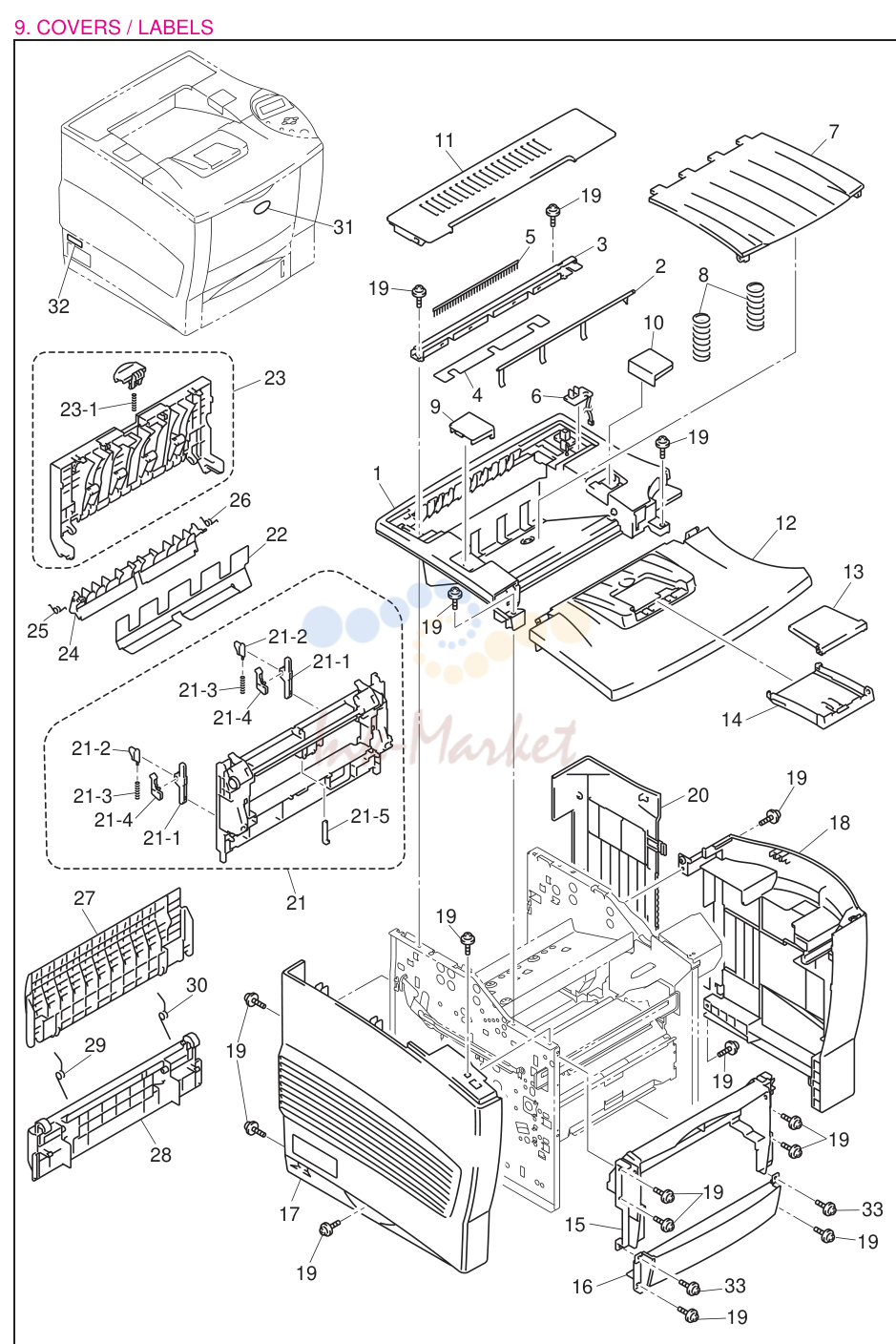

1	LJ0062001 запросить цену →	1 TOP COVER
2	LJ0063001 запросить цену →	1 PAPER ACTUATOR
3	LJ1779001 запросить цену →	1 ACTUATOR PLATE chng
4	LJ0830001 запросить цену →	1 ACTUATOR PLATE FILM
5	LJ0065001 запросить цену →	1 EJECT DISCHARGING BRUSH
6	LJ8522001 запросить цену →	1 FULL SENSOR PCB ASSY
7	LJ0066001 запросить цену →	1 SWING PAPER TRAY
8	LJ0067001 запросить цену →	2 SWING PAPER TRAY SPRING
9	LJ0068001 запросить цену →	1 MX CAP B
10	LJ0069001 запросить цену →	1 MX CAP C
11	LJ0070001 запросить цену →	1 MX CAP A
12	LJ0071001 запросить цену →	1 OPEN COVER
13	UH1540001 запросить цену →	1 PAPER STOPPER
14	UH1541002 запросить цену →	1 PAPER STOPPER GUIDE
15	LJ0072001 запросить цену →	1 FRONT COVER
16	LJ0073001 запросить цену →	1 FRONT COVER
17	LJ0074001 запросить цену →	1 SIDE COVER L
18	LJ0075001 запросить цену →	1 SIDE COVER R
19	087320816 запросить цену →	16 TAPTITE, CUP S M3X8
20	LJ0076001 запросить цену →	1 SIDE COVER R
21	LJ0077001 запросить цену →	1 REAR COVER ASSY
21-1	LJ0899001 запросить цену →	2 RELEASE ROD EVE
21-2	LJ0892001 запросить цену →	2 SLIDER
21-3	LJ0860001 запросить цену →	2 EVE SPRING
21-4	LJ0940001 запросить цену →	2 EVE CHANGE LEVER
21-5	LJ1819001 запросить цену →	1 REAR ACTUATOR 2P ADD
22	LJ0913001 запросить цену →	1 REAR FILM
23	LJ1602001 запросить цену →	1 REAR TRAY ASSY
23-1	LJ0093001 запросить цену →	1 ROCK SPRING
24	LJ0094001 запросить цену →	1 FLAP
25	LJ0095001 запросить цену →	1 FLAP SPRING L
26	LJ0096001 запросить цену →	1 FLAP SPRING R
27	LJ1654001 запросить цену →	1 FU PROTECTION COVER UPPER
28	LJ1655001 запросить цену →	1 FU PROTECTION COVER LOWER
29	LJ0806001 запросить цену →	1 FU PROTECTION COVER SPRING L
30	LJ0807001 запросить цену →	1 FU PROTECTION COVER SPRING R
31	LJ5030001 запросить цену →	1 BROTHER EMBLELM
32	UH0905001 запросить цену →	1 PATENT LABEL
32	LJ4421001 запросить цену →	1 MARKING LABEL N/S
32	LJ4541001 запросить цену →	1 HOT LINE LABEL
32	UH3297001 запросить цену →	1 C-TICK MARK(HL-2460 only)
33	087321015 запросить цену →	2 TAPTITE, CUP S M3X10

7. COVERS / LABELS

№	Артикул	Описание

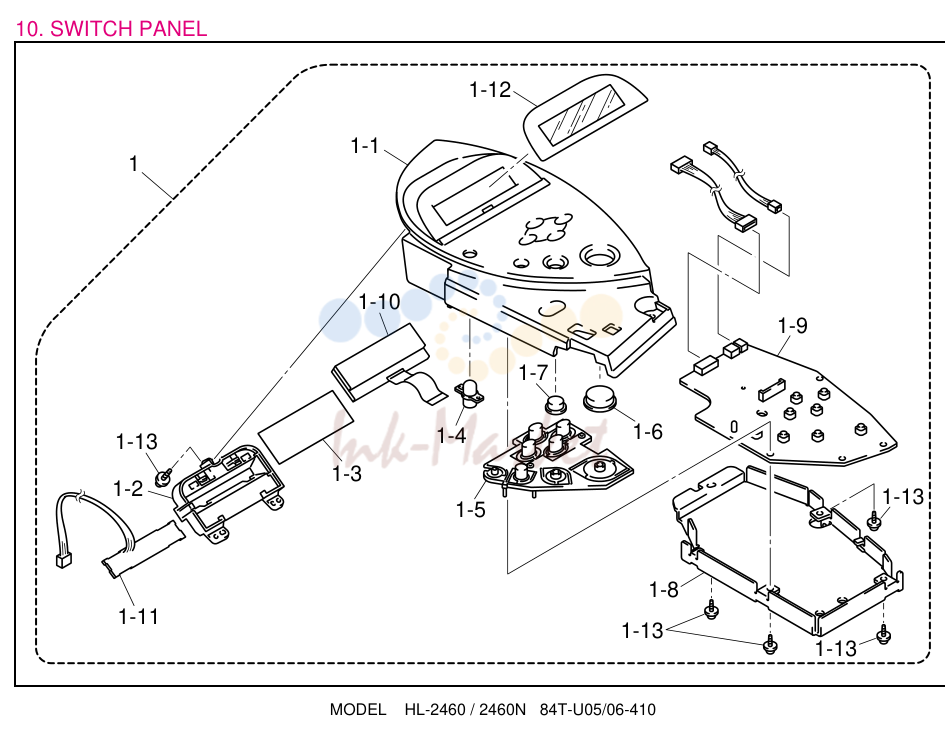

1	LJ0098001 запросить цену →	1 SW PANEL UNIT (HL-2460 only)
1	LJ1004001 запросить цену →	1 SW PANEL N UNIT (HL-2460N only)
1	LJ0982001 запросить цену →	1 SW PANEL UNIT NB (HL-2460 only)
1-1	LJ0849001 запросить цену →	1 PRINTED PANEL COVER
1-2	LJ0100001 запросить цену →	1 LCD HOLDER
1-3	LJ0456001 запросить цену →	1 DIFFUSION FILM
1-4	LJ5296001 запросить цену →	1 PANEL LIGHT GUIDE
1-5	LJ5297001 запросить цену →	1 KEY
1-6	LJ5298001 запросить цену →	1 KEY TOP A
1-7	LJ5299001 запросить цену →	1 KEY TOP B
1-8	LJ0103001 запросить цену →	1 PANEL REAR COVER
1-9	LJ8525001 запросить цену →	1 PANEL PCB ASSY
1-10	LJ8529001 запросить цену →	1 LCD:LMG16D2
1-11	LJ8362001 запросить цену →	1 BACK LIGHT PCB ASSY
1-12	LJ0730001 запросить цену →	1 CLEAR PANEL ASSY (HL-2460 only)
1-12	LJ0983001 запросить цену →	1 CLEAR PANEL ASSY NB (HL-2460 only)
1-12	LJ1005001 запросить цену →	1 CLEAR PANEL N ASSY (HL-2460N only)
1-13	087310816 запросить цену →	5 TAPTITE, CUP B M3X8
1	LJ8926001 запросить цену →	1 MAIN PCB ASSY, HL-2460 B512088-201B chg
1	LJ9342001 запросить цену →	1 MAIN PCB ASSY FLASH, HL-2460 B512120 ADD
2	LJ8905001 запросить цену →	1 DIMM 16M

8. SWITCH PANEL

№	Артикул	Описание
1	LJ8501001 запросить цену →	1 ENGINE PCB ASSY, 2460 B512088-200M
1	LJ9299001 запросить цену →	1 ENGINE PCB ASSY, HL-2460 FLASH 201A Rev.CHNG
2	LJ0821001 запросить цену →	1 ENGINE PCB SUPPORT

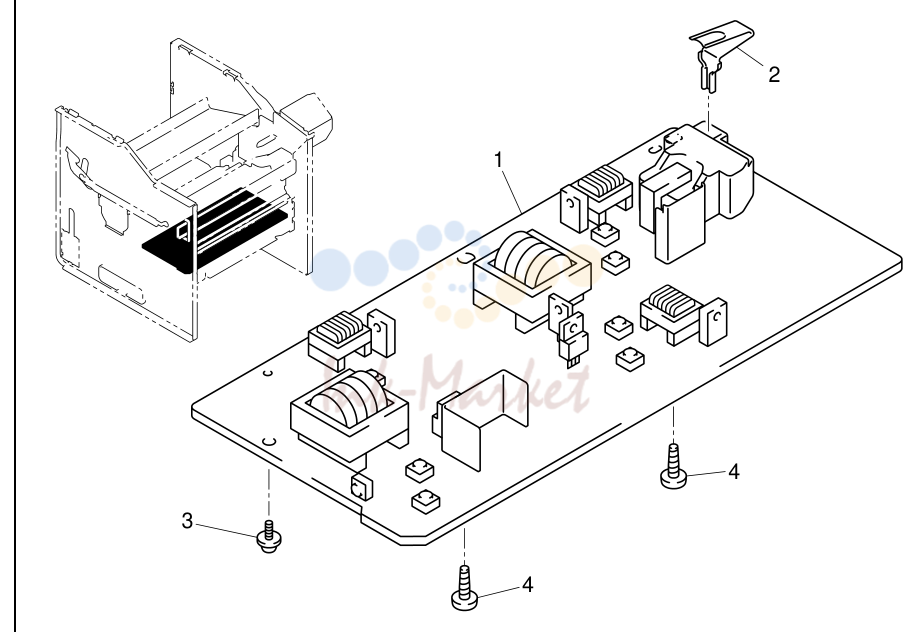

1	LJ8519001 запросить цену →	1 HVPS PCB ASSY, 2460 A Rev.CHNG
2	LJ0051001 запросить цену →	1 TRANSFER PLATE
3	087320616 запросить цену →	1 TAPTITE, CUP S M3X6
4	085411015 запросить цену →	2 TAPTITE, BIND B M4X10

9. ENGINE PCB

№	Артикул	Описание
1	LJ9134001 запросить цену →	1 LVPS PCB ASSY 2460, 115V (SP) add
1	LJ9135001 запросить цену →	1 LVPS PCB ASSY 2460, 230V (SP) add
1-1	LJ8551001 запросить цену →	1 MAIN LVPS PCB ASSY 2460, 115V
1-1	LJ8520001 запросить цену →	1 MAIN LVPS PCB ASSY 2460, 230V
1-2	LJ0457001 запросить цену →	1 INLET UNIT 2460, 115V
1-2	LJ0052001 запросить цену →	1 INLET UNIT 2460, 230V

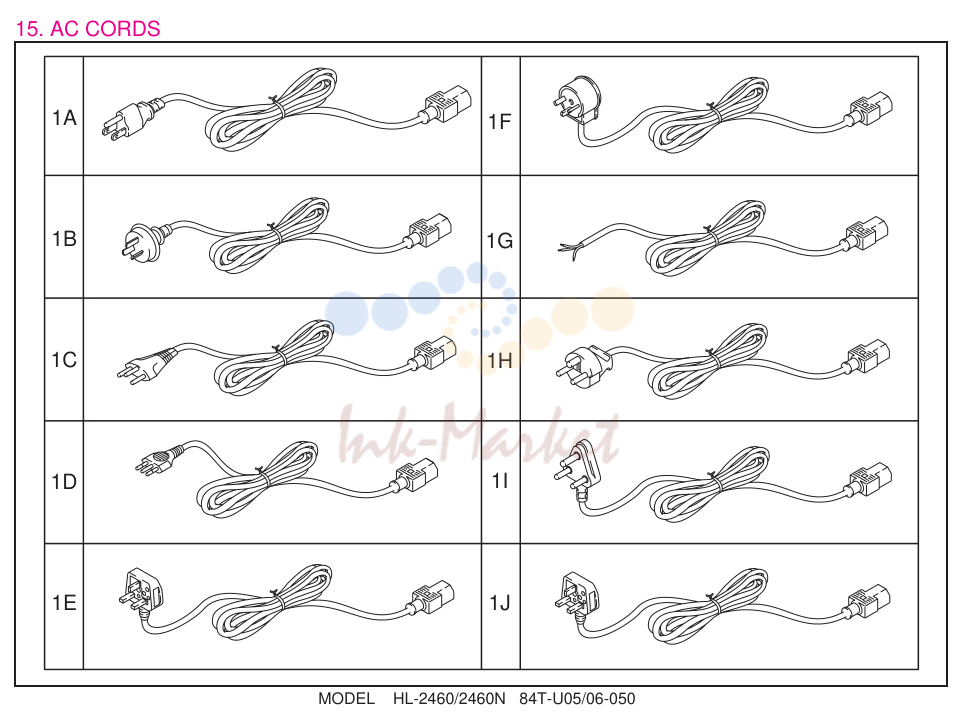

10. LOW-VOLTAGE POWER SUPPLY PCB

№	Артикул	Описание
1	LJ1006001 запросить цену →	1 CD ASSY Ver.C
2	LJ1036001 запросить цену →	1 SOFT GUIDE US DEL
2	LJ1029001 запросить цену →	1 SOFT GUIDE FRA DEL
2	LJ1037001 запросить цену →	1 SOFT GUIDE GER DEL
2	LJ1033001 запросить цену →	1 SOFT GUIDE NOR DEL
2	LJ1030001 запросить цену →	1 SOFT GUIDE NL DEL
2	LJ1035001 запросить цену →	1 SOFT GUIDE DEN DEL
2	LJ1032001 запросить цену →	1 SOFT GUIDE SPA DEL
2	LJ1031001 запросить цену →	1 SOFT GUIDE ITA DEL
2	LJ1034001 запросить цену →	1 SOFT GUIDE SWE DEL
2	LJ1574001 запросить цену →	1 SET UP GUIDE USA ADD
2	LJ1575001 запросить цену →	1 SET UP GUIDE GER ADD
2	LJ1576001 запросить цену →	1 SET UP GUIDE FRE ADD
2	LJ1577001 запросить цену →	1 SET UP GUIDE DUT ADD
2	LJ1578001 запросить цену →	1 SET UP GUIDE ITA ADD
2	LJ1579001 запросить цену →	1 SET UP GUIDE SPA ADD
2	LJ1580001 запросить цену →	1 SET UP GUIDE NOR ADD
2	LJ1581001 запросить цену →	1 SET UP GUIDE SWE ADD
2	LJ1582001 запросить цену →	1 SET UP GUIDE DEN ADD
3	LJ1583001 запросить цену →	1 NETWORK SET UP GUIDE US
3	LJ1585001 запросить цену →	1 NETWORK SET UP GUIDE FRA
3	LJ1584001 запросить цену →	1 NETWORK SET UP GUIDE GER
3	LJ1589001 запросить цену →	1 NETWORK SET UP GUIDE NOR
3	LJ1591001 запросить цену →	1 NETWORK SET UP GUIDE DEN
3	LJ1588001 запросить цену →	1 NETWORK SET UP GUIDE SPA
3	LJ1587001 запросить цену →	1 NETWORK SET UP GUIDE ITA
3	LJ1590001 запросить цену →	1 NETWORK SET UP GUIDE SWE
3	LJ1586001 запросить цену →	1 NETWORK SET UP GUIDE DUT
4	LJ4961001 запросить цену →	1 BAG, 215X350H

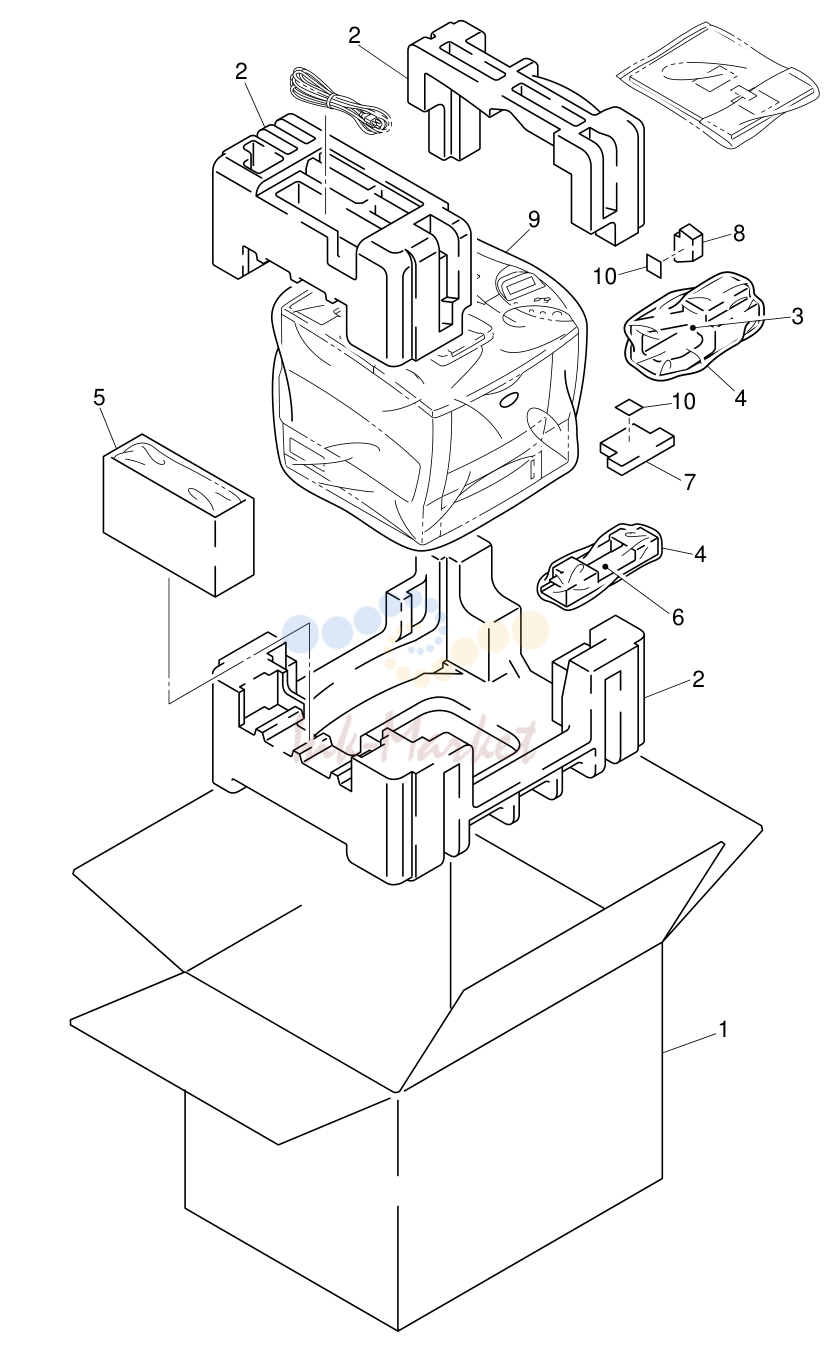

1	LJ0879001 запросить цену →	1 CARTON, HL-2460
1	LJ0972001 запросить цену →	1 CARTON, HL-2460 NB
1	LJ1002001 запросить цену →	1 CARTON, HL-2460N
2	LJ0445001 запросить цену →	1 STYROFOAM ASSY
3	LJ0851001 запросить цену →	1 PLATE HOLDER SF
4	LJ0900001 запросить цену →	2 BAG, 300X360H
5	LJ0856001 запросить цену →	1 CARTRIDGE CARTON
6	LJ1738001 запросить цену →	1 TRAY HOLD PAD CODE CHNG
7	LJ0973001 запросить цену →	1 SPACER MP
8	LJ0852001 запросить цену →	1 SWING PAPER TRAY HOLDER
9	LJ0763001 запросить цену →	1 BAG, 1000X1000H
10	X60267002 запросить цену →	2 RECYCLE LABEL

11. PACKING MATERIALS

№	Артикул	Описание
1	LJ0977001 запросить цену →	1 PAPER FEEDING KIT
1-1	LJ0270001 ✓ в наличии	1 PAPER FEED ROLLER ASSY 45 *1
1-2	LJ0374001 ✓ в наличии	1 SEPARATION PAD ASSY *2
2	LJ0991001 ✓ в наличии	1 PAPER FEEDING KIT MP ADD
