Brother HL-2400 — каталог запчастей со схемами

Содержание

1. NOTE FOR USING THIS PARTS REFERENCE LIST
2. 1 . DRIVE
3. 2 . FRAME
4. 5 . TRANSFER UNIT
5. 7 . FUSING UNIT
6. 8 . MAIN PCB (2400C)
7. 9 . COVER
8. 10 . MCTL PCB
9. 14 . AC CORDS
10. 16 . PACKING MATERIALS

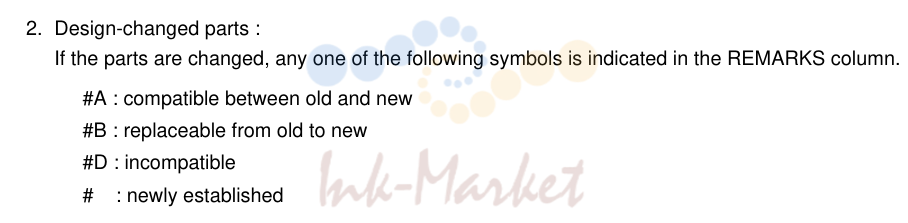

1. NOTE FOR USING THIS PARTS REFERENCE LIST

№	Артикул	Описание
1	UH3500001 запросить цену →	1 MAIN MOTOR
2	UH1941001 запросить цену →	1 MAIN GEAR UNIT
3	UH1942001 запросить цену →	1 DEVELOPER DRIVE MOTOR
4	UH1943001 запросить цену →	1 DEVELOPER DRIVE UNIT
5	UH3494001 запросить цену →	1 PAPER FEEDING CLUTCH
6	UH3495001 запросить цену →	1 REGISTRATION CLUTCH
7	UH3496001 запросить цену →	1 FUSER CLUTCH
8	UH3497001 запросить цену →	5 DEVELOPER CLUTCH
9	UH3498001 запросить цену →	1 TR CAM CLUTCH
10	UH3499001 запросить цену →	1 DRUM CLEANER SOLENOID
11	LJ3720001 запросить цену →	1 SL1 MD GEAR 17 ADD

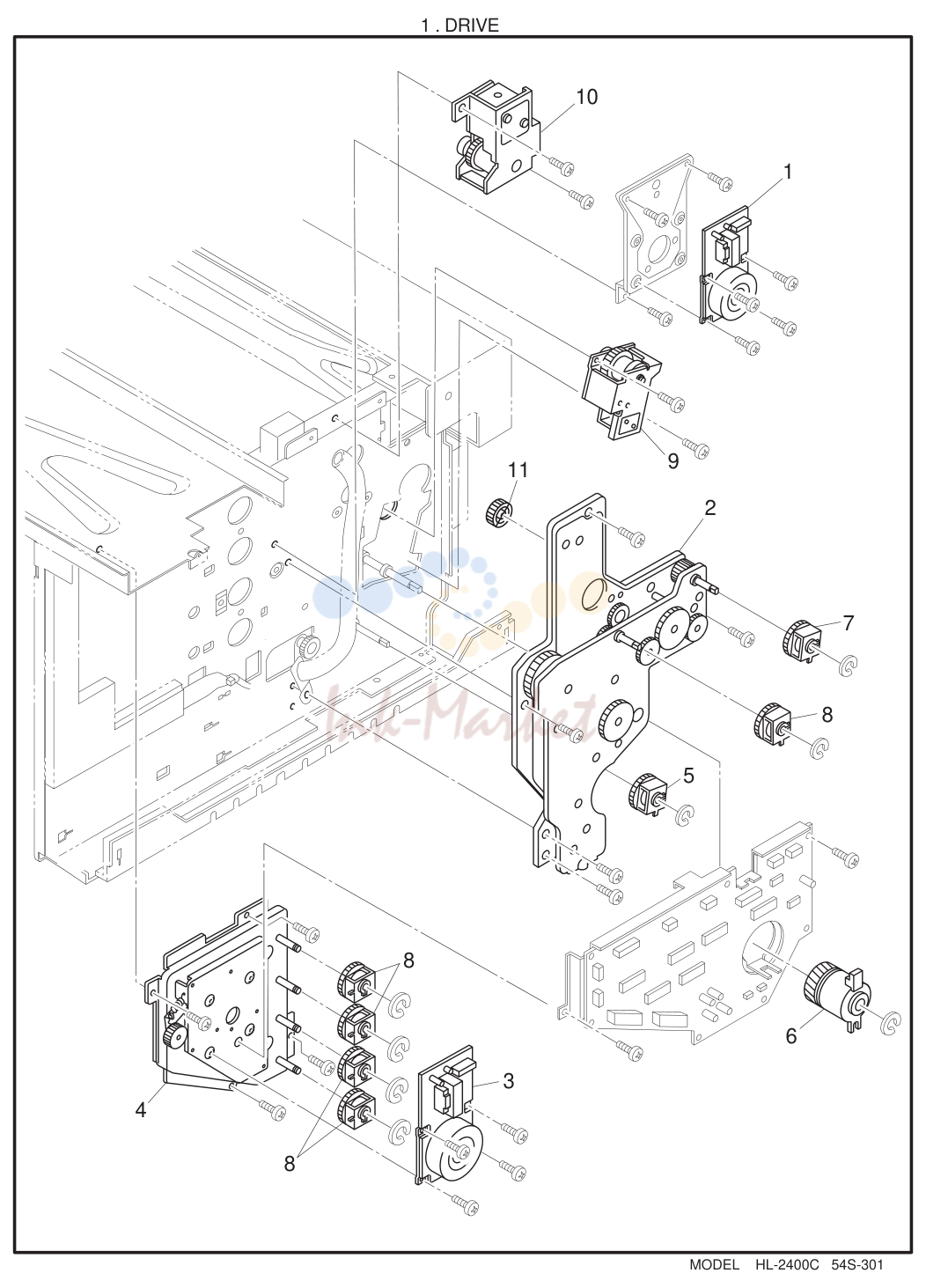

2. 1 . DRIVE

№	Артикул	Описание
1	UH1944001 запросить цену →	2 COOLING FAN MOTOR
2	UH1946001 запросить цену →	3 INTERLOCK SWITCH
3	UH1947001 запросить цену →	1 PAPER SIZE SENSOR
4	UH1948001 запросить цену →	4 PAPER SENSOR
5	UH1949001 запросить цену →	2 BELT SENSOR
6	UH1950001 запросить цену →	1 TONER SENSOR ASSY
7	UH1996001 запросить цену →	1 OHP SENSOR
8	UH3469001 запросить цену →	1 WASTE TONER FEEDER (U)
9	UH3483001 запросить цену →	1 DRUM CLEANER
10	UH3484001 запросить цену →	1 TRANSFER DRUM
11	UH3485001 ✓ в наличии	1 PAPER FEEDING ROLLER
12	UH3486001 запросить цену →	1 SEPARATOR PAD
13	UH3487001 запросить цену →	1 ERASE LAMP
14	UH3488001 запросить цену →	1 OIL SENSOR
15	UH3492001 запросить цену →	1 FUSER CONNECTOR
16	LJ2052001 запросить цену →	1 WASTE TONER FEEDER (L)
17	LJ3718001 запросить цену →	1 FP CASSETTE GUIDE SET ADD
18	LJ3719001 запросить цену →	1 SL1 PAPER GUIDE D (2 PCS) ADD
19	LJ3721001 запросить цену →	1 TR TERMINAL BASE ADD
20	LJ3714001 запросить цену →	1 SL1 BC CHARGER ADD
21	LJ3716001 запросить цену →	1 FUSER OIL FELT ADD

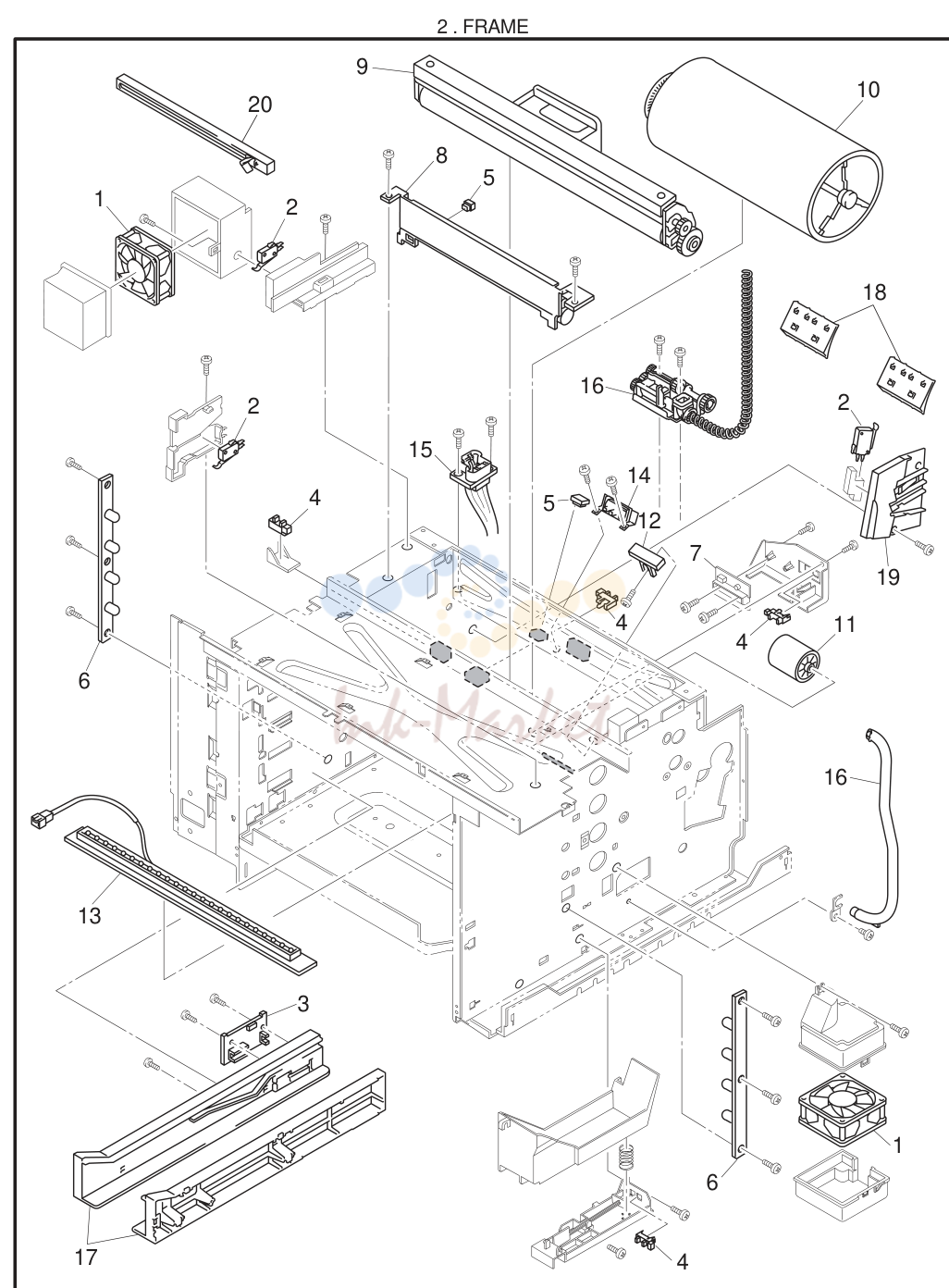

3. 2 . FRAME

№	Артикул	Описание
1	UH3547001 запросить цену →	1 TRANSFER UNIT2
1-1	UH3480001 запросить цену →	1 TRANSFER ROLLER
1-2	UH3548001 запросить цену →	1 PAPER DISCHARGER2

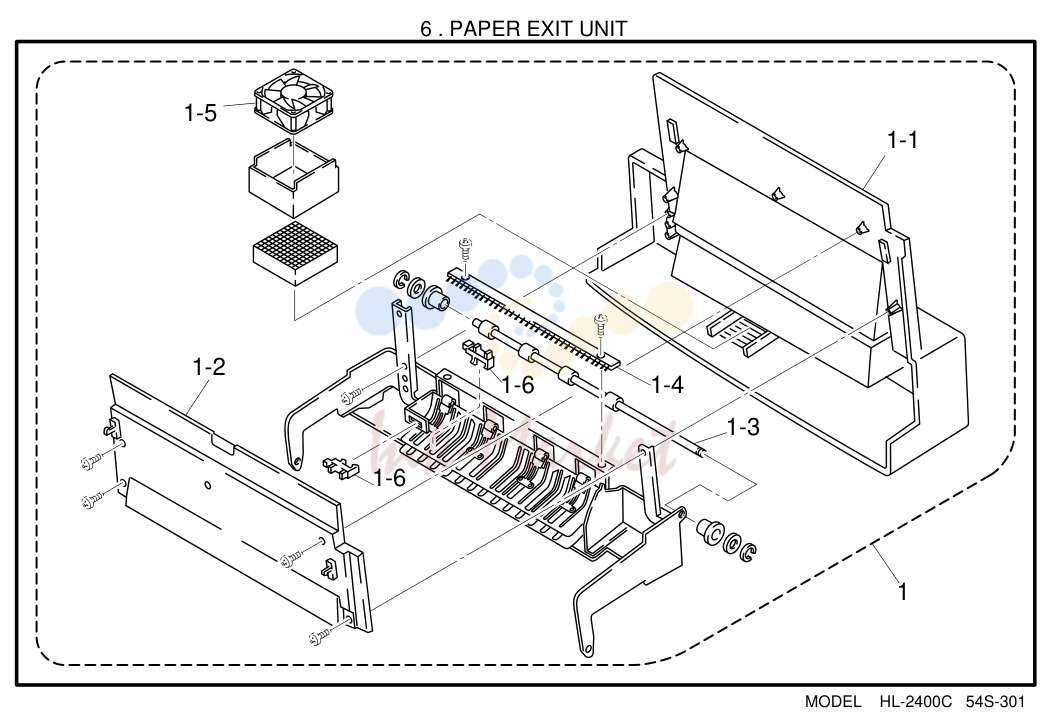

1	UH3459001 запросить цену →	1 PAPER EXIT UNIT
1-1	UH3460001 запросить цену →	1 PAPER EXIT UNIT COVER
1-2	UH3461001 запросить цену →	1 PAPER EXIT FRONT COVER
1-3	UH3462001 запросить цену →	1 PAPER EXIT ROLLER
1-4	UH3463001 запросить цену →	1 DISCHARGING BRUSH
1-5	UH1944001 запросить цену →	1 COOLING FAN MOTOR
1-6	UH1948001 запросить цену →	2 PAPER SENSOR

4. 5 . TRANSFER UNIT

№	Артикул	Описание
1	UH3470001 запросить цену →	1 FUSING UNIT (US)
1	UH3471001 запросить цену →	1 FUSING UNIT (EC)
1-1	UH3473001 запросить цену →	1 FUSING HEATER (US)
1-1	UH3474001 запросить цену →	1 FUSING HEATER (EC)
1-1	LJ2358001 запросить цену →	1 OIL PAN UNIT
2	LJ3715001 запросить цену →	1 SL1 FU GEAR SET ADD
3	LJ3717001 запросить цену →	1 SL1 BR FELT ASSY ADD

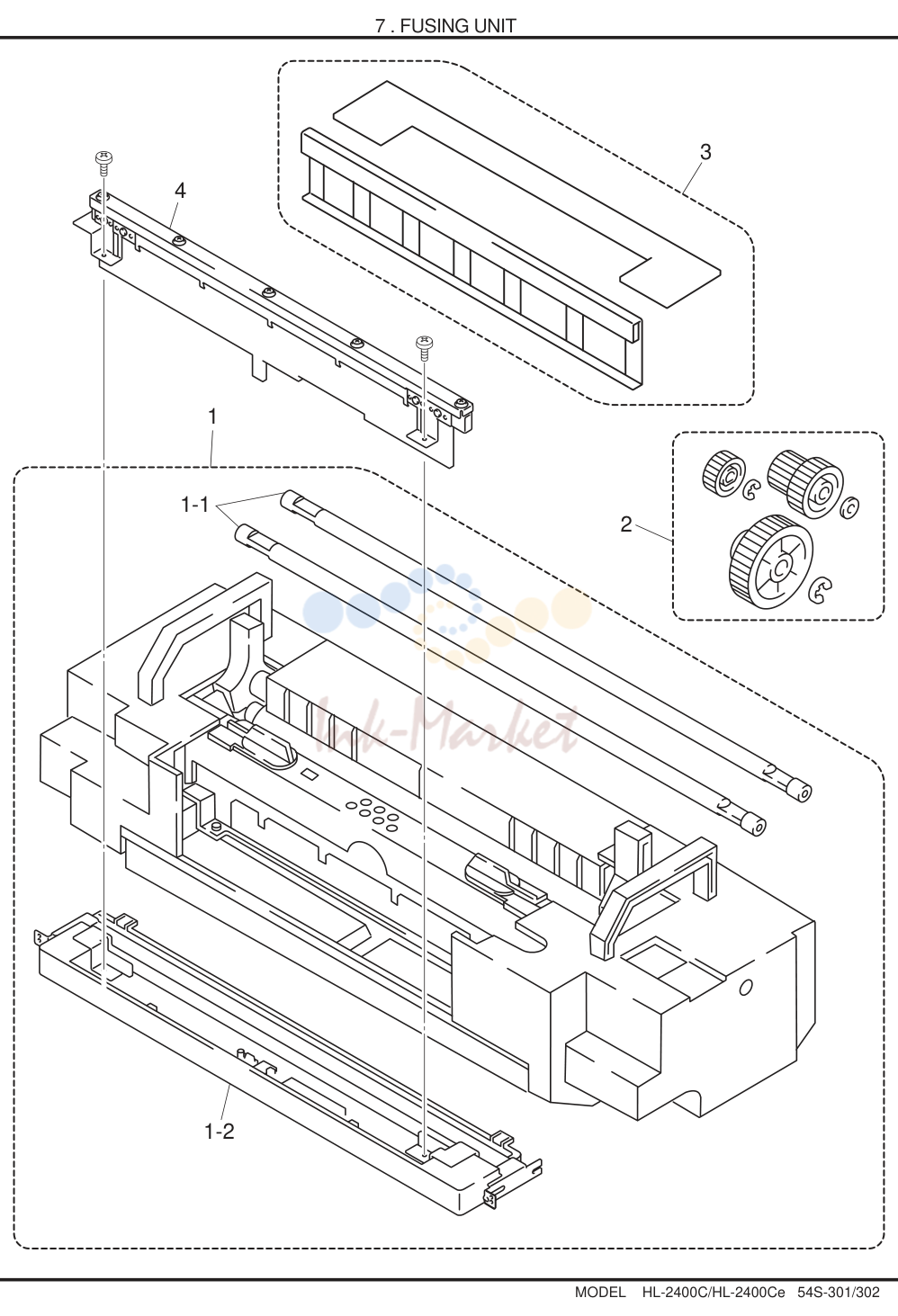

5. 7 . FUSING UNIT

№	Артикул	Описание
1	UK3900001 запросить цену →	1 MAIN PCB HLC1
2	UK3902001 запросить цену →	1 MIO CONNECTOR PCB ASSY
3	UH1307001 запросить цену →	1 OPTIONAL I/O COVER H
4	UH1901001 запросить цену →	1 MAIN PCB PLATE
5	UH1903001 запросить цену →	1 MIO RAIL R
6	UH1940001 запросить цену →	1 MIO RAIL L
7	UH1904001 запросить цену →	1 CONNECTOR PCB HOLDER
8	UH1924001 запросить цену →	2 CARD BLIND
9	UK3942000 запросить цену →	1 MROM23C3210-2 VER.1.45
10	UK3941000 запросить цену →	1 MROM23C3210-1 VER.1.45
1	LJ8228001 запросить цену →	1 MAIN PCB ASSY HLCE B512050-100F VER.CHNG
1-1	LJ8265001 запросить цену →	1 MROM 23L3211-2
1-2	LJ8264001 запросить цену →	1 MROM 23L3211-1
2	UK3902001 запросить цену →	1 MIO CONNECTOR PCB ASSY
3	UH1307001 запросить цену →	1 OPTIONAL I/O COVER H
4	LJ8214001 запросить цену →	1 MAIN PCB PLATE
5	UH1903001 запросить цену →	1 MIO RAIL R
6	UH1940001 запросить цену →	1 MIO RAIL L
7	UH1904001 запросить цену →	1 CONNECTOR PCB HOLDER
8	UH1924001 запросить цену →	2 CARD BLIND
9	LJ8283001 запросить цену →	1 BRNET PCB ASSY (SP)

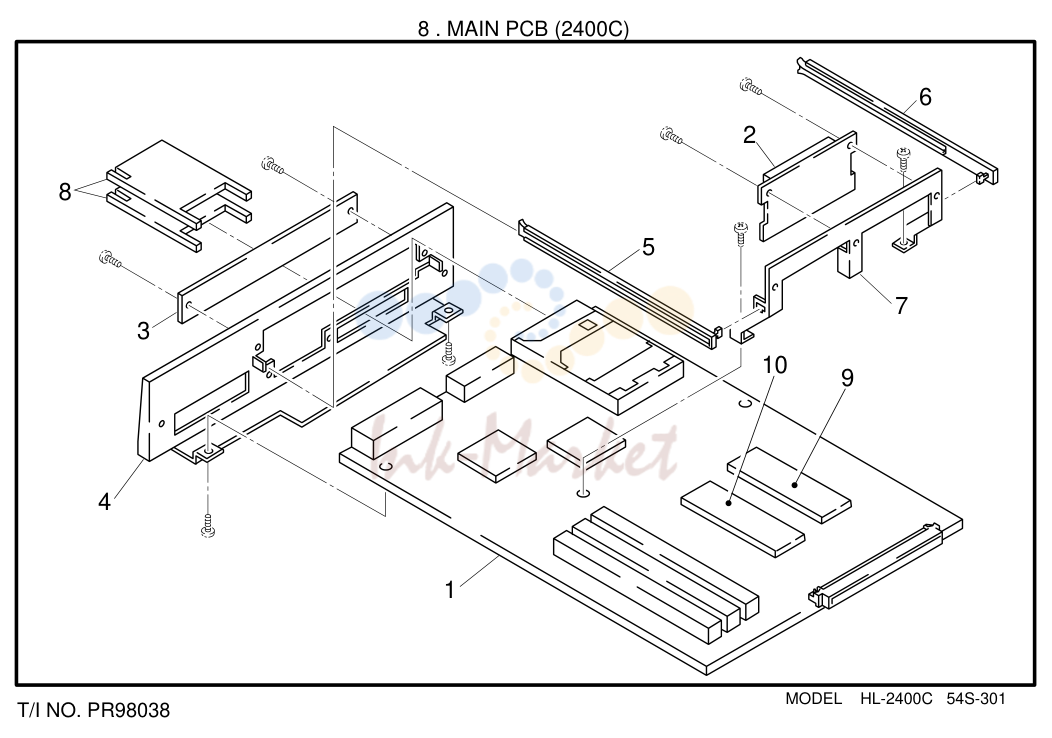

6. 8 . MAIN PCB (2400C)

№	Артикул	Описание
1	UH3451001 запросить цену →	1 TOP COVER
2	UH3452001 запросить цену →	1 SIDE COVER R
3	UH3453001 запросить цену →	1 SIDE COVER L
4	UH3454001 запросить цену →	1 UPPER SIDE COVER
5	UH3455001 запросить цену →	1 PANEL BUTTON
6	UH3456001 запросить цену →	1 PANEL PWB
7	UH3457001 запросить цену →	1 FRONT COVER UNIT (HL2400C)
7	LJ2259001 запросить цену →	1 FRONT COVER UNIT-E (HL2400Ce)
7-1	UH3458001 запросить цену →	1 FRONT COVER (HL2400C) ADD
7-1	LJ2260001 запросить цену →	1 FRONT COVER-E (HL2400Ce) ADD
7-2	LJ2142001 запросить цену →	1 DE SOLENOID ASSY Ref.NO.CHNG
8	UH3464001 запросить цену →	1 BASE COVER R Ref.NO.CHNG
9	UH3465001 запросить цену →	1 BASE COVER L Ref.NO.CHNG
10	UH3466001 запросить цену →	1 REAR COVER 2 Ref.NO.CHNG
11	UH3467001 запросить цену →	1 REAR COVER U Ref.NO.CHNG
12	UH3468001 запросить цену →	1 REAR COVER L Ref.NO.CHNG
13	LM0310001 запросить цену →	1 OZONE FILTER E Ref.NO.CHNG
14	LJ2852001 запросить цену →	1 S PLATE R ASSY Ref.NO.CHNG
15	LJ2853001 запросить цену →	1 MD GEAR ASSY Ref.NO.CHNG

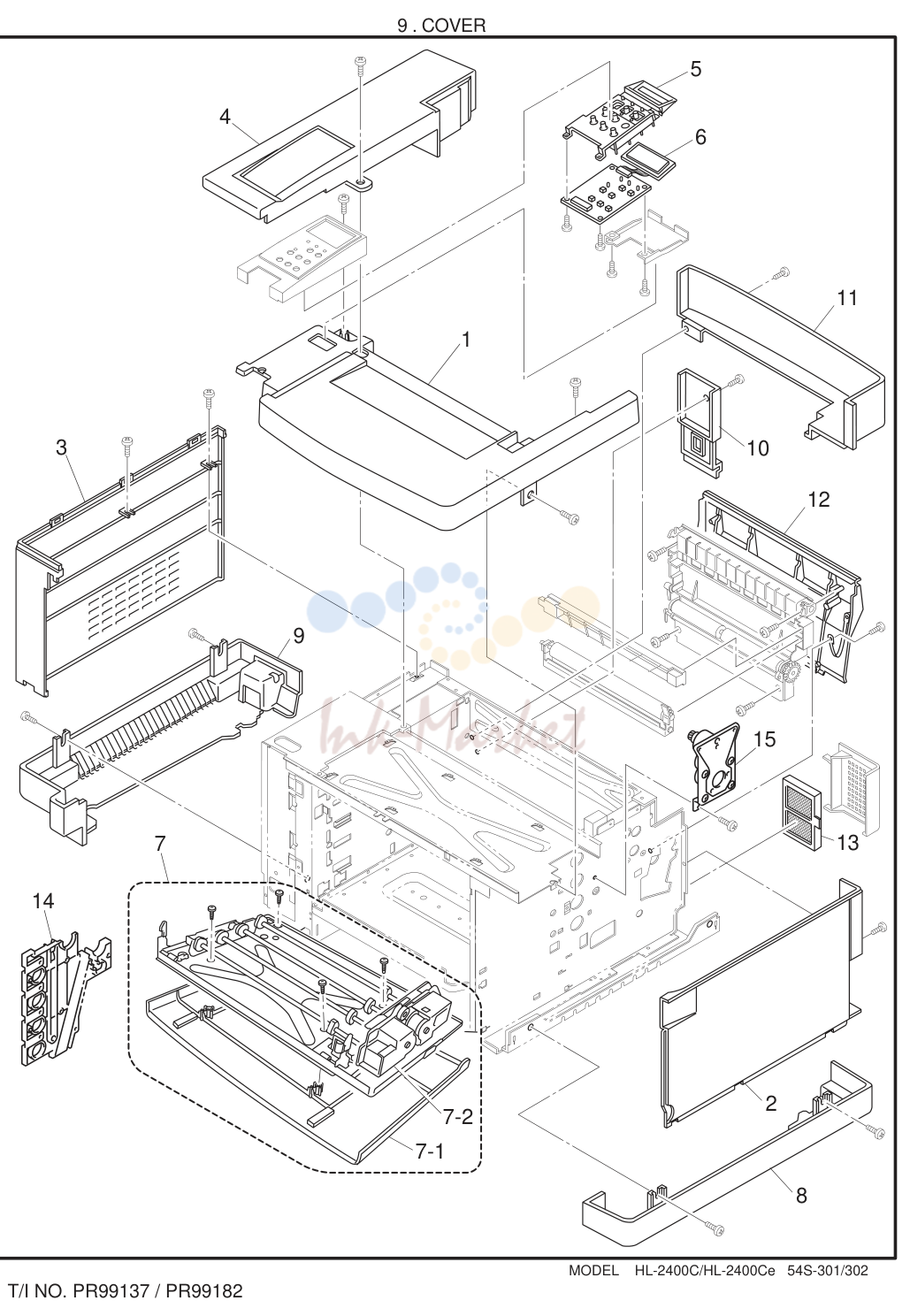

7. 9 . COVER

№	Артикул	Описание
1	LM0089001 запросить цену →	1 MCTL PWB EC E F (After EMI standard-Europe only) CHNG
1	LM0091001 запросить цену →	1 MCTL PWB EC F,2400C ADD
1	LM0088001 запросить цену →	1 MCTL PWB 9 E CHNG
1	LM0090001 запросить цену →	1 MCTL PWB 9,2400C ADD
1	UH1998001 запросить цену →	1 IOD1 PWB
2	UH1999001 запросить цену →	1 IOD2 PWB

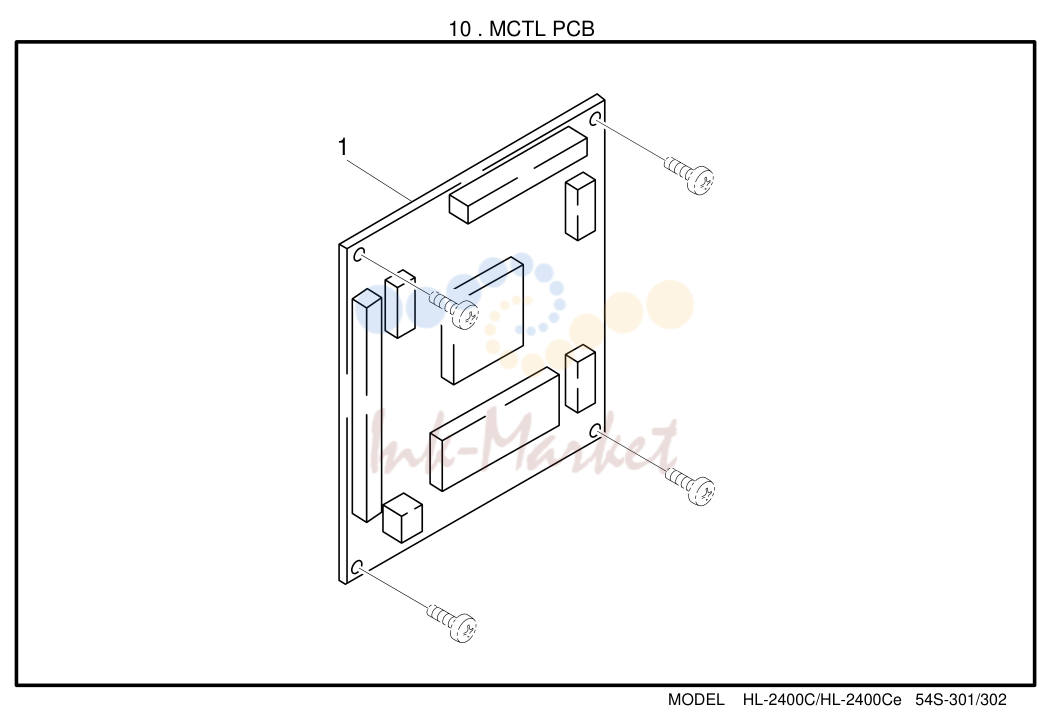

8. 10 . MCTL PCB

№	Артикул	Описание
1	UH3489001 запросить цену →	1 POWER SUPPLY UNIT, EC ADD
1	UH3490001 запросить цену →	1 POWER SUPPLY UNIT (US) Rev: B
1	LJ2762001 запросить цену →	1 POWER SUPPLY UNIT, EC F (EU) Rev: B
1	UH2000001 запросить цену →	1 HIGH VOLTAGE UNIT
1	UK3850001 запросить цену →	1 P DRIVER DISK #1 (HL-2400C)
2	UK3851001 запросить цену →	1 P DRIVER DISK #2 (HL-2400C)
3	UK3852001 запросить цену →	1 P DRIVER DISK #3 (HL-2400C)
4	UK3864001 запросить цену →	1 P DRIVER DISK PS (HL-2400C)
5	UK3870001 запросить цену →	1 P DRIVER DISK MAC (HL-2400C)
6	UK3866001 запросить цену →	1 P DRIVER DISK NT (HL-2400C)
7	LJ2330001 запросить цену →	1 CD ASSY PS3 (HL-2400Ce)
8	UK3854001 запросить цену →	1 USER'S MANUAL ENG. (HL-2400C)
8	LJ2081001 запросить цену →	1 USER'S MANUAL ENG (HL-2400Ce)
8	UK3855001 запросить цену →	1 USER'S MANUAL GER. (HL-2400C)
8	LJ2112001 запросить цену →	1 USER'S MANUAL GER. (HL-2400Ce)
8	UK3856001 запросить цену →	1 USER'S MANUAL FRA. (HL-2400C)
8	LJ2082001 запросить цену →	1 USER'S MANUAL FRA. (HL-2400Ce)
8	UK3857001 запросить цену →	1 USER'S MANUAL DUT. (HL-2400C)
8	LJ2118001 запросить цену →	1 USER'S MANUAL DUT. (HL-2400Ce)
9	UE2014001 запросить цену →	1 PE BAG 215X350H
10	UK3676001 запросить цену →	1 P DRIVER DISK (E-MAIL PRINTING) (HL-2400C)
11	UK4125001 запросить цену →	1 P DRIVER DISK NT #2 (HL-2400C)
12	UK3928001 запросить цену →	1 PANTONE DISK PCL (HL-2400C)

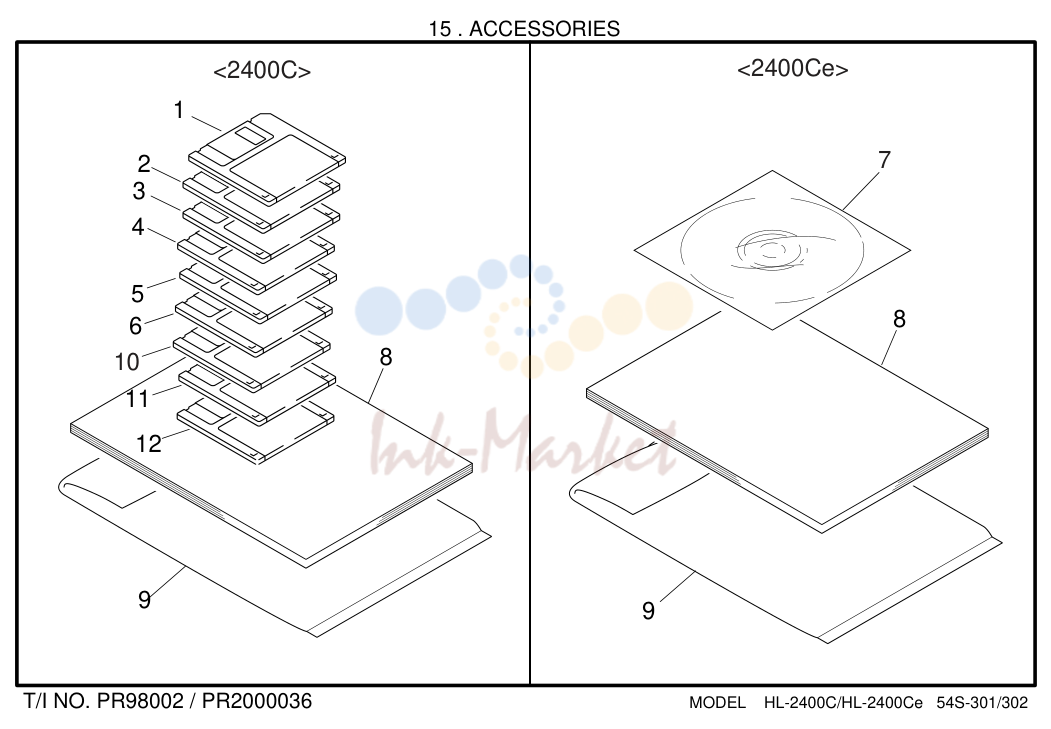

9. 14 . AC CORDS

№	Артикул	Описание
1	UH2151001 запросить цену →	1 BASE/UPPER PACKING SET
2	UH2172001 запросить цену →	1 POLYETHYLENE BAG (EN)
3	UH1932001 запросить цену →	1 STARTER KIT PACKING SET
4	LL0488001 запросить цену →	1 JOINT CODE CHNG
5	UH1935001 запросить цену →	1 HL-C1 CARTON (HL-2400C)
5	LL0126001 запросить цену →	1 HL-CE CARTON (HL-2400Ce)
6	LJ2331001 запросить цену →	2 PS3 LABEL (HL-2400Ce only)
1	UH3508001 запросить цену →	1 40K KIT (US)
1	UH3509001 запросить цену →	1 40K KIT (EC)
2	UH3510001 запросить цену →	1 120K KIT

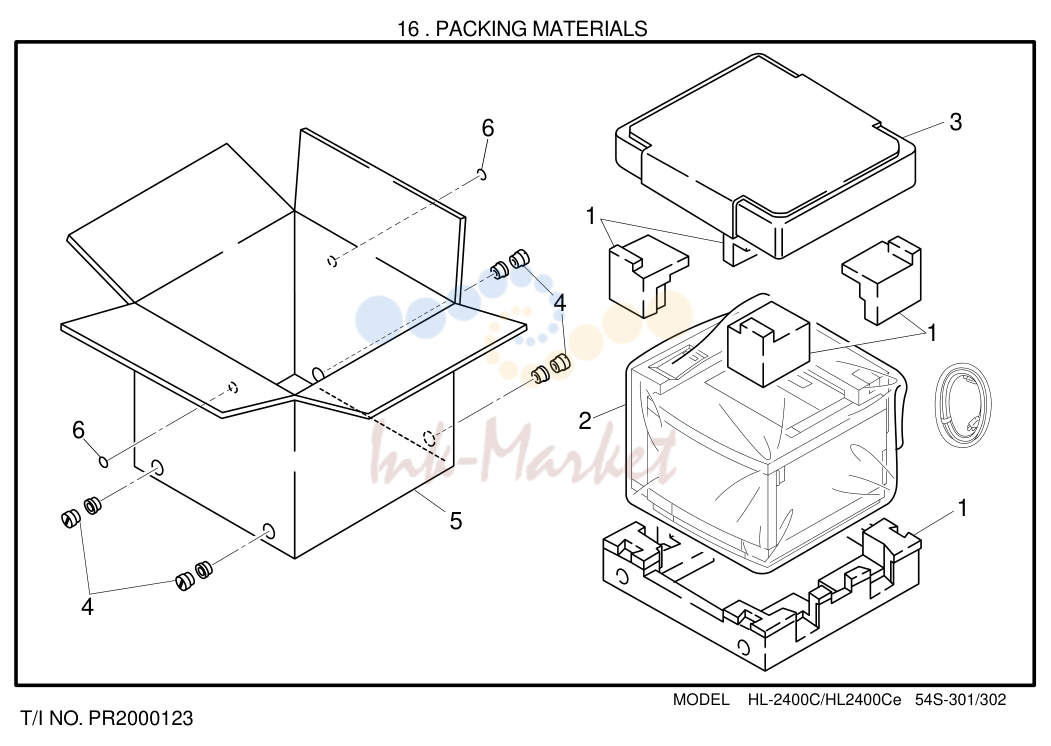

10. 16 . PACKING MATERIALS

№	Артикул	Описание
1	LJ2256001 запросить цену →	1 HDD CABLE
2	LJ2257001 запросить цену →	4 SHOULDER SCREW
3	087320616 запросить цену →	4 TAPTITE, CUP S M3X6
