Brother HL-2140 — каталог запчастей со схемами

Содержание

1. FRAME UNIT
2. PAPER FEEDER
3. LASER UNIT
4. PAPER TRAY
5. FUSER UNIT
6. COVERS&LABELS 15
7. MAIN PCB
8. LVPS
9. PACKING MATERIALS

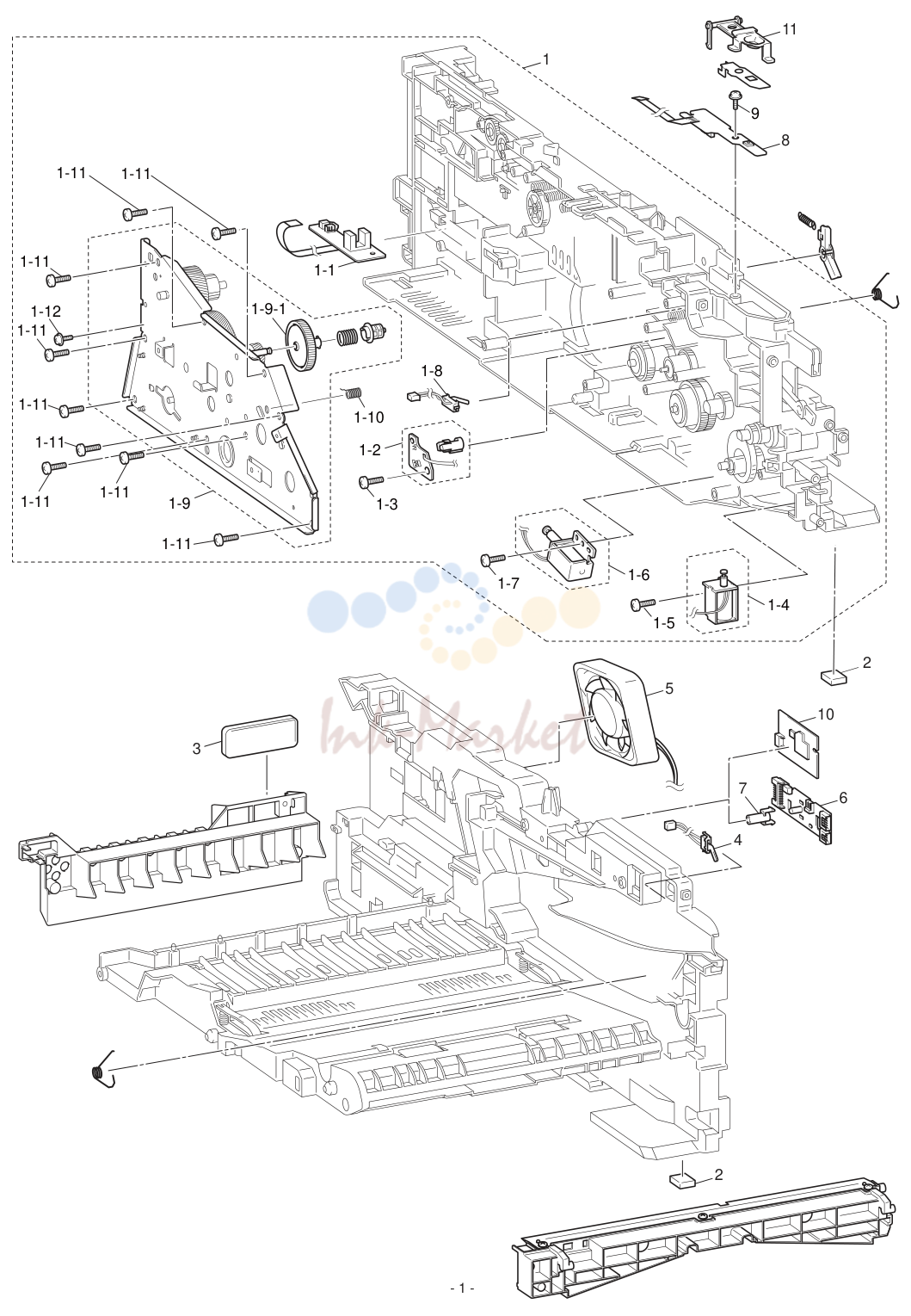

1. FRAME UNIT

№	Артикул	Описание
1	LU2001001 запросить цену →	1 MAIN FRAME L ASSY (HL-2140)
1	LU2345001 запросить цену →	1 MAIN FRAME L ASSY (HL-2150N/2170W)
1-1	LV0060001 запросить цену →	1 EJECT PCB ASSY ALL2
1-2	LV0063001 ✓ в наличии	1 TONER SENSOR PCB UNIT ASSY
1-3	085311016 запросить цену →	1 TAPTITE BIND B M3X10
1-4	LU2030001 ✓ в наличии	1 T1 SOLENOID ALL2
1-5	085311016 запросить цену →	1 TAPTITE BIND B M3X10
1-6	LU2036001 ✓ в наличии	1 REGISTRATION SOLENOID ALL2
1-7	085311016 запросить цену →	1 TAPTITE BIND B M3X10
1-8	LM4262001 запросить цену →	1 NEW TONER SENSOR HARNESS ASSY
1-9	LU2704001 запросить цену →	1 DRIVE SUB ASSY ALL2
1-10	LU2060001 запросить цену →	1 REGISTRATION PENDULUM GEAR SPRING
1-11	085411216 запросить цену →	9 TAPTITE BIND B M4X12
1-12	LM5867001 запросить цену →	1 TAPTITE CUP S M3X6 SR
2	LJ7403001 запросить цену →	2 RUBBER FOOT
3	LM4570001 запросить цену →	1 FILTER ASSY
4	LU2125001 запросить цену →	1 COVER SENSOR HARNESS ASSY
5	LU2126001 ✓ в наличии	1 FAN MOTOR 60 UNIT
6	LV0066001 запросить цену →	1 TONER LED PCB ASSY ALL2
7	LM4267001 запросить цену →	1 LED HOLDER
8	LV0067001 запросить цену →	1 PANEL PCB ASSY ALL2
9	087310816 запросить цену →	1 TAPTITE CUP B M3X8
10	LT0378001 запросить цену →	1 WIRELESS LAN PCB ASSY (HL-2170W)
11	LU2132001 запросить цену →	1 SW SUPPORTER

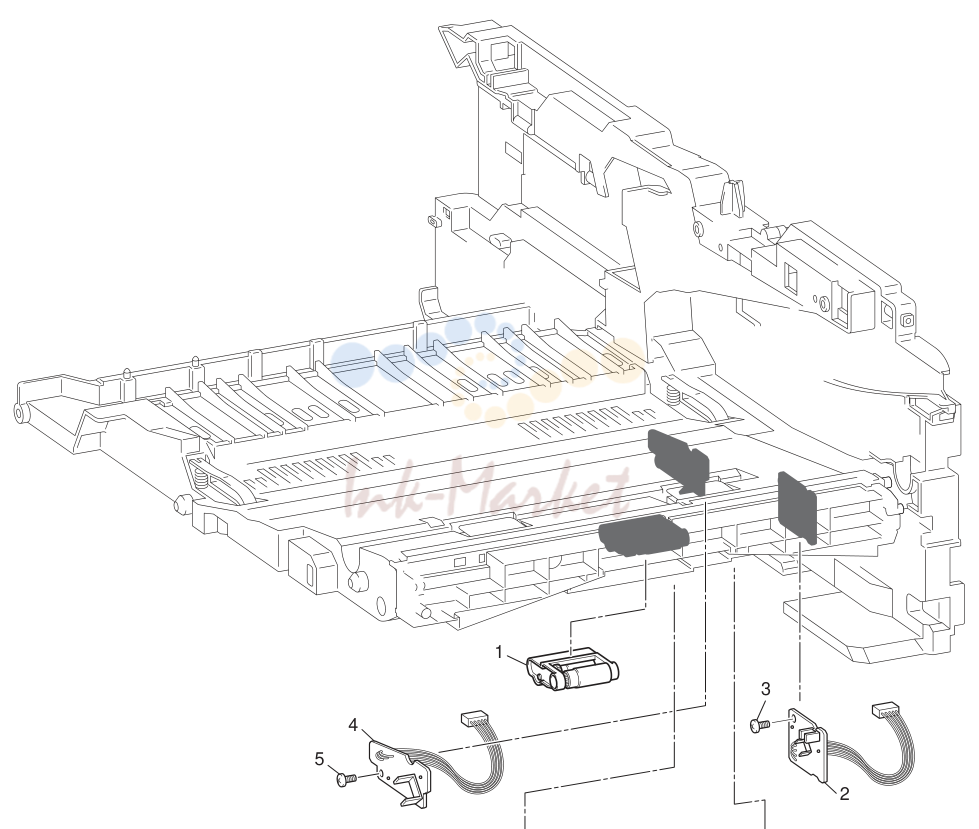

2. PAPER FEEDER

№	Артикул	Описание
1	LU2088001 ✓ в наличии	1 ROLLER HOLDER ASSY
2	LV0061001 запросить цену →	1 REGISTRATION FRONT PCB ASSY ALL2
3	085311016 запросить цену →	1 TAPTITE BIND B M3X10
4	LV0062001 запросить цену →	1 REGISTRATION REAR PCB ASSY ALL2
5	085311016 запросить цену →	1 TAPTITE BIND B M3X10

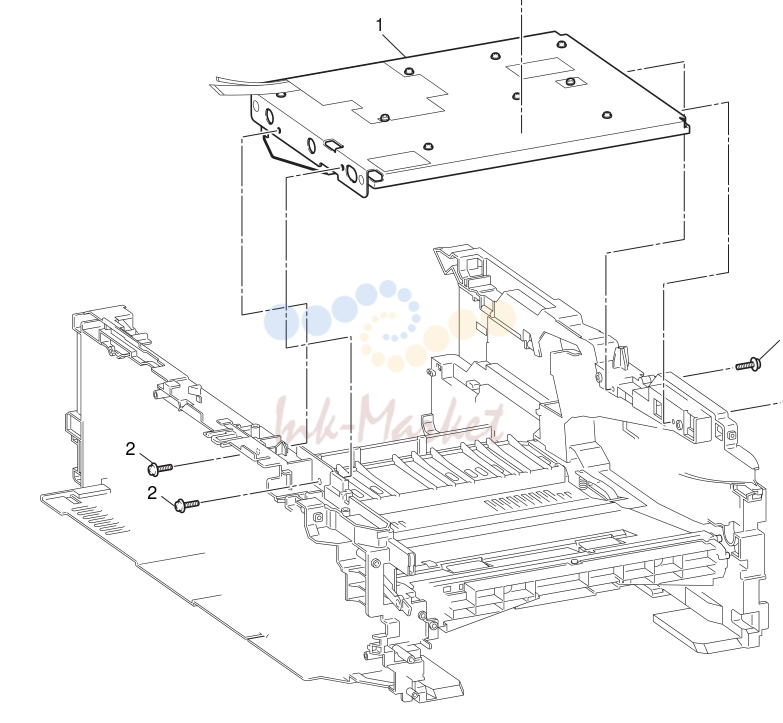

3. LASER UNIT

№	Артикул	Описание
1	LU2375001 запросить цену →	1 LASER UNIT ALL2 (SP)
2	LM5867001 запросить цену →	2 TAPTITE CUP S M3X6 SR
3	LM5867001 запросить цену →	2 TAPTITE CUP S M3X6 SR (HL-2140)
3	LJ0748001 запросить цену →	2 TAPTITE PAN(S/P WASHER)S M3X8 (HL-2150N/2170W)
4	LJ0908001 запросить цену →	1 LASER CAUTION LABEL
4	UL7931001 запросить цену →	1 LASER CAUTION LABEL CHN

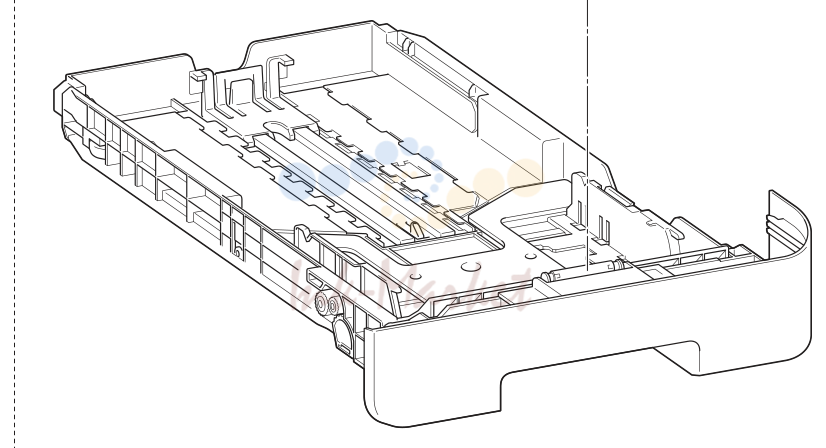

4. PAPER TRAY

№	Артикул	Описание
1	LU2463002 запросить цену →	1 PAPER TRAY UNIT (HL-2140 US/CAN/ARL/NZ/SGP/GULF)
1	LU2464002 запросить цену →	1 PAPER TRAY UNIT A4
1	LU2463001 запросить цену →	1 PAPER TRAY UNIT
1	LU2464001 запросить цену →	1 PAPER TRAY UNIT A4
1-1	LU2153001 запросить цену →	1 SEPARATION PAD SPRING
1-2	LU2154001 запросить цену →	1 SEPARATION PAD ASSY

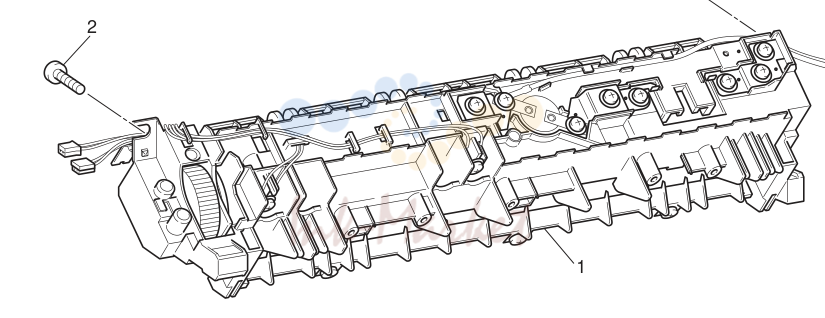

5. FUSER UNIT

№	Артикул	Описание
1	LU2373001 запросить цену →	1 FUSER UNIT 115V (SP)
1	LU2374001 ✓ в наличии	1 FUSER UNIT 230V (SP)
2	LJ0395001 запросить цену →	2 TAPTITE PAN(WASHER)B 4X14

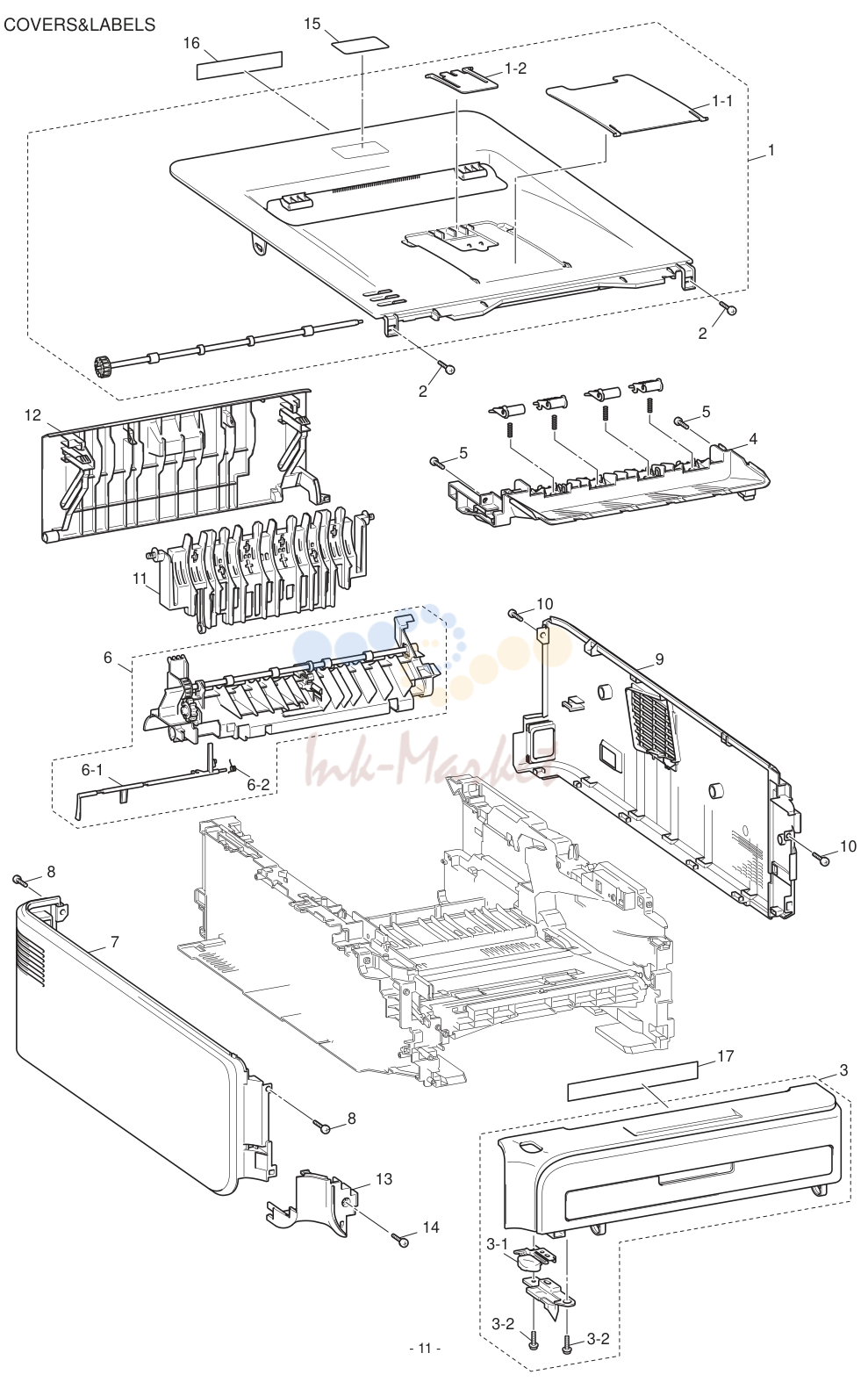

6. COVERS&LABELS 15

№	Артикул	Описание
1	LU2259002 запросить цену →	1 TOP COVER ASSY (HL-2140)
1	LU2259001 запросить цену →	1 TOP COVER ASSY (HL-2150N/2170W)
1-1	LU2222002 запросить цену →	1 SUPPORT FLAP 1 (HL-2140)
1-1	LU2222001 запросить цену →	1 SUPPORT FLAP 1 (HL-2150N/2170W)
1-2	LU2365002 запросить цену →	1 SUPPORT FLAP 2 (HL-2140)
1-2	LU2365001 запросить цену →	1 SUPPORT FLAP 2 (HL-2150N/2170W)
2	085411216 запросить цену →	2 TAPTITE BIND B M4X12
3	LU2223002 запросить цену →	1 FRONT COVER ASSY (HL-2140)
3	LU2661002 запросить цену →	1 FRONT COVER ASSY CHN (HL-2140 CHN)
3	LU2223001 запросить цену →	1 FRONT COVER ASSY (HL-2150N/2170W)
3	LU2661001 запросить цену →	1 FRONT COVER ASSY CHN (HL-2150N/2170W CHN)
3-1	LU2225001 запросить цену →	1 SW KEY
3-2	087310816 запросить цену →	2 TAPTITE CUP B M3X8
4	LU2232002 запросить цену →	1 INNER CHUTE ALL2 ASSY (HL-2140)
4	LU2232001 запросить цену →	1 INNER CHUTE ALL2 ASSY (HL-2150N/2170W)
5	085411216 запросить цену →	2 TAPTITE BIND B M4X12
6	LU2241001 запросить цену →	1 REAR CHUTE ASSY
6-1	LU2243001 запросить цену →	1 EJECT ACTUATOR
6-2	LM5282001 запросить цену →	1 EJECT ACTUATOR SPRING
7	LU2247002 запросить цену →	1 SIDE COVER L ASSY (HL-2140)
7	LU2247001 запросить цену →	1 SIDE COVER L ASSY (HL-2150N/2170W)
8	085411216 запросить цену →	2 TAPTITE BIND B M4X12
9	LU2249002 запросить цену →	1 SIDE COVER R ASSY (HL-2140)
9	LU2249001 запросить цену →	1 SIDE COVER R ASSY (HL-2150N/2170W)
10	085411216 запросить цену →	2 TAPTITE BIND B M4X12
11	LU0335001 запросить цену →	1 OUTER CHUTE ALL2 ASSY
12	LU2251002 запросить цену →	1 BACK COVER ALL2 (HL-2140)
12	LU2251001 запросить цену →	1 BACK COVER ALL2 (HL-2150N/2170W)
13	LU2252002 запросить цену →	1 CORNER COVER (HL-2140)
13	LU2252001 запросить цену →	1 CORNER COVER (HL-2150N/2170W)
14	085411216 запросить цену →	1 TAPTITE BIND B M4X12
15	LU2326001 запросить цену →	1 MODEL PLATE
15	LU2400001 запросить цену →	1 MODEL PLATE
15	LU2401001 запросить цену →	1 MODEL PLATE
16	LU2257001 запросить цену →	1 PROCESS UNIT OP LABEL ALL2 (US/CAN)
16	LU2523001 запросить цену →	1 PROCESS UNIT OP LABEL ALL2
16	LU2660001 запросить цену →	1 PROCESS UNIT OP LABEL ALL2 (CHN)
17	LU2330001 запросить цену →	1 HEATER CAUTION LABEL REAR ALL2

7. MAIN PCB

№	Артикул	Описание
1	LV0050001 запросить цену →	1 MAIN PCB ASSY 2140 B512256
1	LV0127001 запросить цену →	1 MAIN PCB ASSY 2140 CHN B512256
1	LV0080001 ✓ в наличии	1 MAIN PCB ASSY 2150N B512257
1	LV0128001 запросить цену →	1 MAIN PCB ASSY 2150N CHN B512257
1	LV0051001 запросить цену →	1 MAIN PCB ASSY 2170W US/CAN B512257
1	LV0094001 запросить цену →	1 MAIN PCB ASSY 2170W B512257
1	LV0129001 запросить цену →	1 MAIN PCB ASSY 2170W CHN B512257

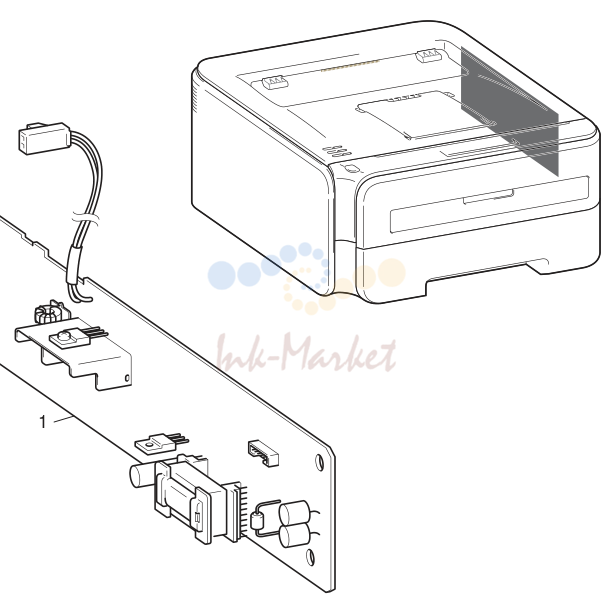

8. LVPS

№	Артикул	Описание
1	LV0056001 запросить цену →	1 PS PCB UNIT ALL2 115V
1	LV0074001 запросить цену →	1 PS PCB UNIT ALL2 230V
1	LV0107001 запросить цену →	1 PS PCB UNIT ALL2 230V CHN
1	LJ9271001 запросить цену →	1 AC CORD ASSY LF UL/CSA 10A
1	LJ9103001 запросить цену →	1 AC CORD ASSY LF VDE
1	LJ9921001 запросить цену →	1 AC CORD ASSY LF BS/PSB
1	LJ9254001 запросить цену →	1 AC CORD ASSY LF SEV
1	LM9288001 запросить цену →	1 AC CORD ASSY LF ISRAEL
1	LJ9338001 запросить цену →	1 AC CORD ASSY LF CHINA
1	LJ9295001 запросить цену →	1 AC CORD ASSY LF SOUTH AFRICA
1	LJ9256001 запросить цену →	1 AC CORD ASSY LF DEMKO
1	LJ9666001 запросить цену →	1 AC CORD LF SAA
1	LU2442001 запросить цену →	1 CD ASSY ALL2
1	LU2644001 запросить цену →	1 CD ASSY ALL2 CHN
1	LU2547001 запросить цену →	1 CD ASSY ALL2 EEU/RUS
2	LU2470001 запросить цену →	1 SETUP GUIDE 2140 ENG
2	LU2472001 запросить цену →	1 SETUP GUIDE 2140 FRE
2	LU2471001 запросить цену →	1 SETUP GUIDE 2140 GER
2	LU2482001 запросить цену →	1 SETUP GUIDE 2150 GER
2	LU2481001 запросить цену →	1 SETUP GUIDE 2150 ENG
2	LU2492001 запросить цену →	1 SETUP GUIDE 2170 ENG
2	LU2483001 запросить цену →	1 SETUP GUIDE 2150 FRE
2	LU2494001 запросить цену →	1 SETUP GUIDE 2170 FRE
2	LU2493001 запросить цену →	1 SETUP GUIDE 2170 GER
2	LU2474001 запросить цену →	1 SETUP GUIDE 2140 ITA
2	LU2485001 запросить цену →	1 SETUP GUIDE 2150 ITA
2	LU2496001 запросить цену →	1 SETUP GUIDE 2170 ITA
2	LU2477001 запросить цену →	1 SETUP GUIDE 2140 NOR
2	LU2488001 запросить цену →	1 SETUP GUIDE 2150 NOR
2	LU2499001 запросить цену →	1 SETUP GUIDE 2170 NOR
2	LU2478001 запросить цену →	1 SETUP GUIDE 2140 SWE
2	LU2489001 запросить цену →	1 SETUP GUIDE 2150 SWE
2	LU2500001 запросить цену →	1 SETUP GUIDE 2170 SWE
2	LU2479001 запросить цену →	1 SETUP GUIDE 2140 DEN
2	LU2490001 запросить цену →	1 SETUP GUIDE 2150 DEN
2	LU2501001 запросить цену →	1 SETUP GUIDE 2170 DEN
2	LU2480001 запросить цену →	1 SETUP GUIDE 2140 FIN
2	LU2491001 запросить цену →	1 SETUP GUIDE 2150 FIN
2	LU2502001 запросить цену →	1 SETUP GUIDE 2170 FIN
2	LU2473001 запросить цену →	1 SETUP GUIDE 2140 DUT
2	LU2484001 запросить цену →	1 SETUP GUIDE 2150 DUT
2	LU2495001 запросить цену →	1 SETUP GUIDE 2170 DUT
2	LU2475001 запросить цену →	1 SETUP GUIDE 2140 SPA
2	LU2486001 запросить цену →	1 SETUP GUIDE 2150 SPA
2	LU2497001 запросить цену →	1 SETUP GUIDE 2170 SPA
2	LU2476001 запросить цену →	1 SETUP GUIDE 2140 POR
2	LU2487001 запросить цену →	1 SETUP GUIDE 2150 POR
2	LU2498001 запросить цену →	1 SETUP GUIDE 2170 POR
2	LU2535001 запросить цену →	1 SET GUIDE 2140/2150 CZE/HUN/POL
2	LU2536001 запросить цену →	1 SET GUIDE 2140/2150 ENG/BUL/ROM/SVK
2	LU2635001 запросить цену →	1 SET GUIDE 2140/2150 CHN
2	LU2636001 запросить цену →	1 SET GUIDE 2170W CHN

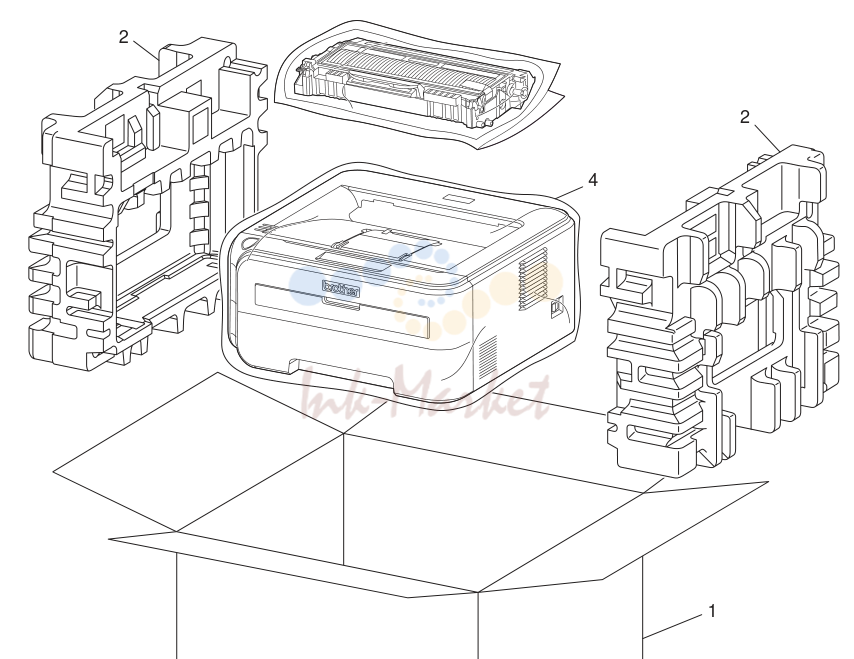

9. PACKING MATERIALS

№	Артикул	Описание
1	LU2357001 запросить цену →	1 CARTON 2140 US
1	LU2517001 запросить цену →	1 CARTON 2140 CAN
1	LU2526001 запросить цену →	1 CARTON 2140 EUR
1	LU2543001 запросить цену →	1 CARTON 2140 AP (ARL/NZ/SGP/GULF)
1	LU2647001 запросить цену →	1 CARTON 2140 CHN
1	LU2607001 запросить цену →	1 CARTON 2150 EUR
1	LU2610001 запросить цену →	1 CARTON 2150 AP (ARL/NZ/SGP/GULF)
1	LU2649001 запросить цену →	1 CARTON 2150 CHN
1	LU2588001 запросить цену →	1 CARTON 2170W US
1	LU2585001 запросить цену →	1 CARTON 2170W CAN
1	LU2599001 запросить цену →	1 CARTON 2170W EUR
1	LU2604001 запросить цену →	1 CARTON 2170W AP (ARL/NZ/SGP/GULF)
1	LU2651001 запросить цену →	1 CARTON 2170W CHN
2	LU2321001 запросить цену →	1 POLYSTYRENE PAD ASSY ALL2
3	LU2324001 запросить цену →	1 OPTION CARTON ALL2
4	LJ5590001 запросить цену →	1 BAG 550X650H
