Brother HL-2060 — каталог запчастей со схемами

Содержание

1. NOTE FOR USING THIS PARTS REFERENCE LIST
2. 3 . HIGH-VOLTAGE POWER SUPPLY
3. 5 . COVERS
4. 6 . PCB ATTACHMENTS PR99031
5. 8 . CHASSIS
6. 9 . PAPER FEEDER
7. PAPER TRAY A4, LTR/LGL, UNIVERSAL
8. 12 . FIXING UNIT, 115V/230V PR2001132
9. 14 . PACKING MATERIALS

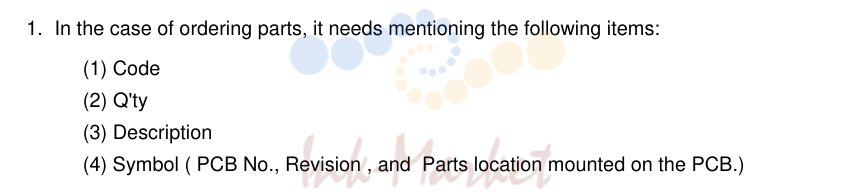

1. NOTE FOR USING THIS PARTS REFERENCE LIST

№	Артикул	Описание
2	UK2502001 запросить цену →	1 HV HARNESS 16P
3	UK4100000 запросить цену →	1 PAPER FEED FFC 21P (Old)
3	LJ8243001 запросить цену →	1 PAPER FEED FFC 21PS (New)
4	UK2506001 запросить цену →	1 LV HARNESS 8P
5	UK2507001 запросить цену →	1 FUSER HARNESS 4P
6	UK4072001 запросить цену →	1 DC MOTOR HARNESS 3P
7	UK4166001 запросить цену →	1 PAPER EJECT SENSOR HARNESS 3P
1-2	UK4051001 запросить цену →	1 MAIN PCB ASSY, HL-2060 B512006-2400G
1	UK3943000 запросить цену →	1 MROM23C32000-01 EVEN
2	UK3944000 запросить цену →	1 MROM23C32000-02 ODD
3	UK4056001 запросить цену →	1 MIO CONNECTOR PCB ASSY B512013-2
4	087320616 запросить цену →	8 TAPTITE, CUP S M3X6
5	087320616 запросить цену →	1 TAPTITE, CUP S M3X6

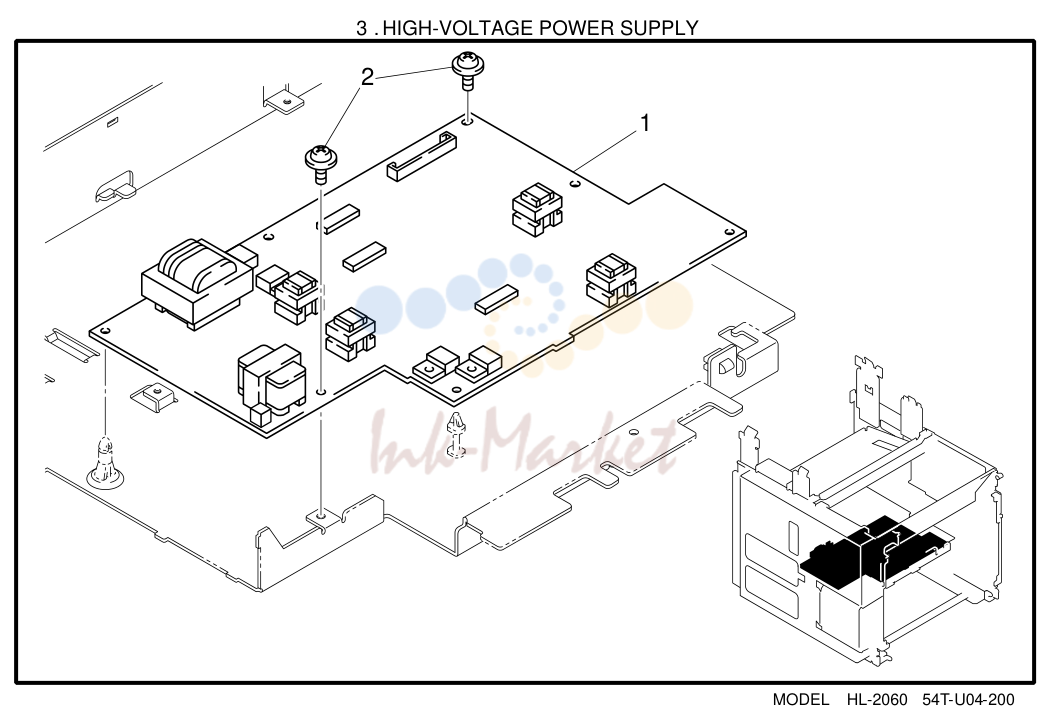

2. 3 . HIGH-VOLTAGE POWER SUPPLY

№	Артикул	Описание
1	UK3750001 запросить цену →	1 HV PS PCB ASSY HL-2060 B48K297-2
2	087320616 запросить цену →	2 TAPTITE, CUP S M3X6
1	UK4150001 запросить цену →	1 LV PS PCB ASSY 115V HL-2060
1	LJ8458001 запросить цену →	1 LV PS PCB ASSY LSEP1056, 230V CHNG
2	UH2036001 запросить цену →	6 TAPTITE, PAN S(WASHER) M3X8

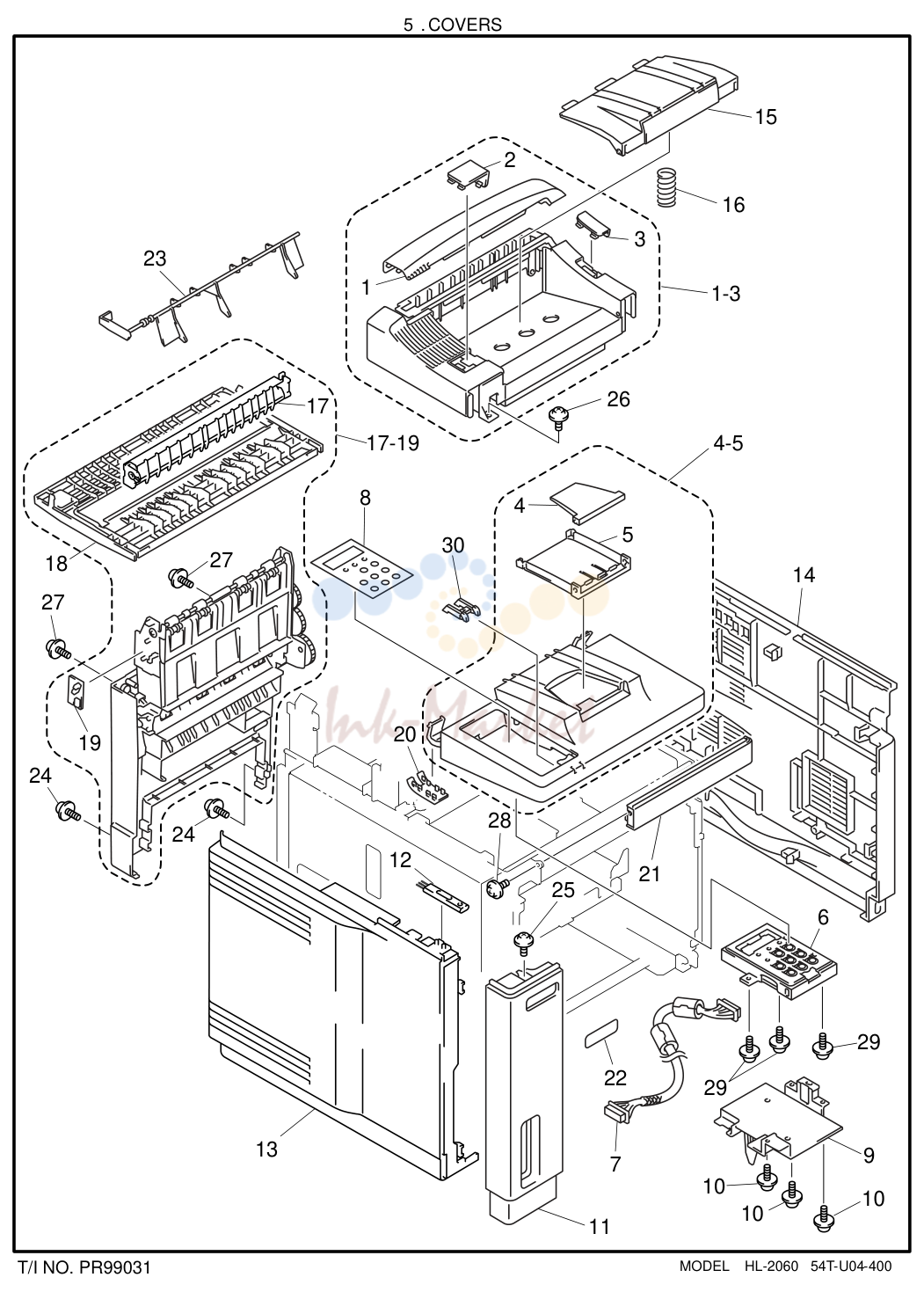

3. 5 . COVERS

№	Артикул	Описание
1-3	UH1526001 запросить цену →	1 UPPER COVER ASSY
1-3	LJ5585001 запросить цену →	1 UPPER COVER ASSY 2 (ITALY) ADD
1	UH1533001 запросить цену →	1 M COVER A
1	LJ5586001 запросить цену →	1 M COVER A2 (ITALY) ADD
2	UH1534001 запросить цену →	1 M COVER B
3	UH1535001 запросить цену →	1 M COVER C
4-5	UH1538001 запросить цену →	1 TONER CARTRIDGE LID
4	UH1540001 запросить цену →	1 PAPER STOPPER
5	UH1541001 запросить цену →	1 PAPER STOPPER GUIDE
6	UH1893001 запросить цену →	1 SW PANEL ASSY (SP) B512005-1
7	UK4068001 запросить цену →	1 SW PANEL HARNESS ASSY
8	UH1589001 запросить цену →	1 PANEL SHEET HL-2060
9	UH3424001 запросить цену →	1 INTERLOCK ACTUATOR
10	085311015 запросить цену →	3 TAPTITE, BIND B M3X10
11	UH1572001 запросить цену →	1 FONT CARD COVER
12	UH2076001 запросить цену →	1 CLEANER BRUSH
13	UH2077001 запросить цену →	1 SIDE COVER L, GRAY1227
14	UH2027001 запросить цену →	1 SIDE COVER R2 ASSY
15	UH1531001 запросить цену →	1 SWING PAPER TRAY
16	UL7978001 запросить цену →	1 PLATE SPRING
17-19	UH1542001 запросить цену →	1 REAR COVER ASSY
17	UH2085001 запросить цену →	1 CHANGEOVER GUIDE, GRAY1227
18	UH1548001 запросить цену →	1 JAM REMOVE COVER
19	UK4083001 запросить цену →	1 PAPER EJECT SENSOR PCB ASSY B512002-1
20	UH1511001 запросить цену →	1 LEAD WIRE COVER
21	UH1512001 запросить цену →	1 FRONT COVER
22	UH1514001 запросить цену →	1 NAME PLATE
23	UH1545001 запросить цену →	1 PAPER SENSOR ACTUATOR
24	087320616 запросить цену →	2 TAPTITE, CUP S M3X6
25	087320616 запросить цену →	1 TAPTITE, CUP S M3X6
26	087320616 запросить цену →	1 TAPTITE, CUP S M3X6
27	087321016 запросить цену →	2 TAPTITE, CUP S M3X10
28	060301006 запросить цену →	1 TAPTITE, BIND B M3X10
29	085311015 запросить цену →	3 TAPTITE, BIND B M3X8
30	UH1509001 запросить цену →	1 LIGHT GUIDE

4. 6 . PCB ATTACHMENTS PR99031

№	Артикул	Описание
1	UH2121001 запросить цену →	1 REMOTE SWITCH
2	UH2122000 запросить цену →	1 PS SWITCH WIRE
3	UH1552001 запросить цену →	1 DC FAN MOTOR2
4	083313515 запросить цену →	2 TAPTITE, PAN B M3X35
5	UH2144000 запросить цену →	1 HOLDER SPACER
6	UK2826000 запросить цену →	1 CORE:RI-12-15-8.5
7	UK3213000 запросить цену →	1 CORE:FPC-16-12
8	UK3214000 запросить цену →	1 CORE:ZCAT1518
9	UK3215000 запросить цену →	1 CABLE CLAMP
10	UH2030000 запросить цену →	1 DC FAN SPONGE
11	UH2123001 запросить цену →	1 SWITCH ATTACHMENT
12	UH3423001 запросить цену →	1 PCB HOLDER ASSY

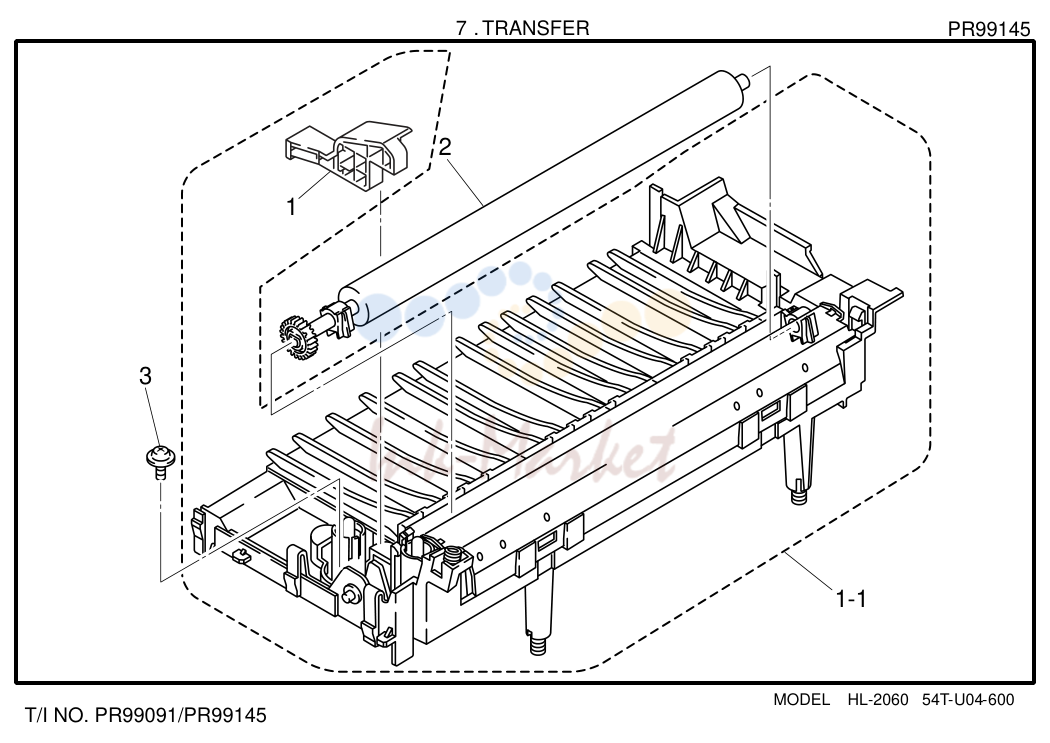

1-1	UH2787001 запросить цену →	1 TRANSFER BASE ASSY (SP)
1	LJ0019001 запросить цену →	1 BOTTOM SIDE GUIDE
2	UH1834001 запросить цену →	1 TRANSFER ROLLER ASSY A (SP)
3	087321016 запросить цену →	1 TAPTITE, CUP S M3X10

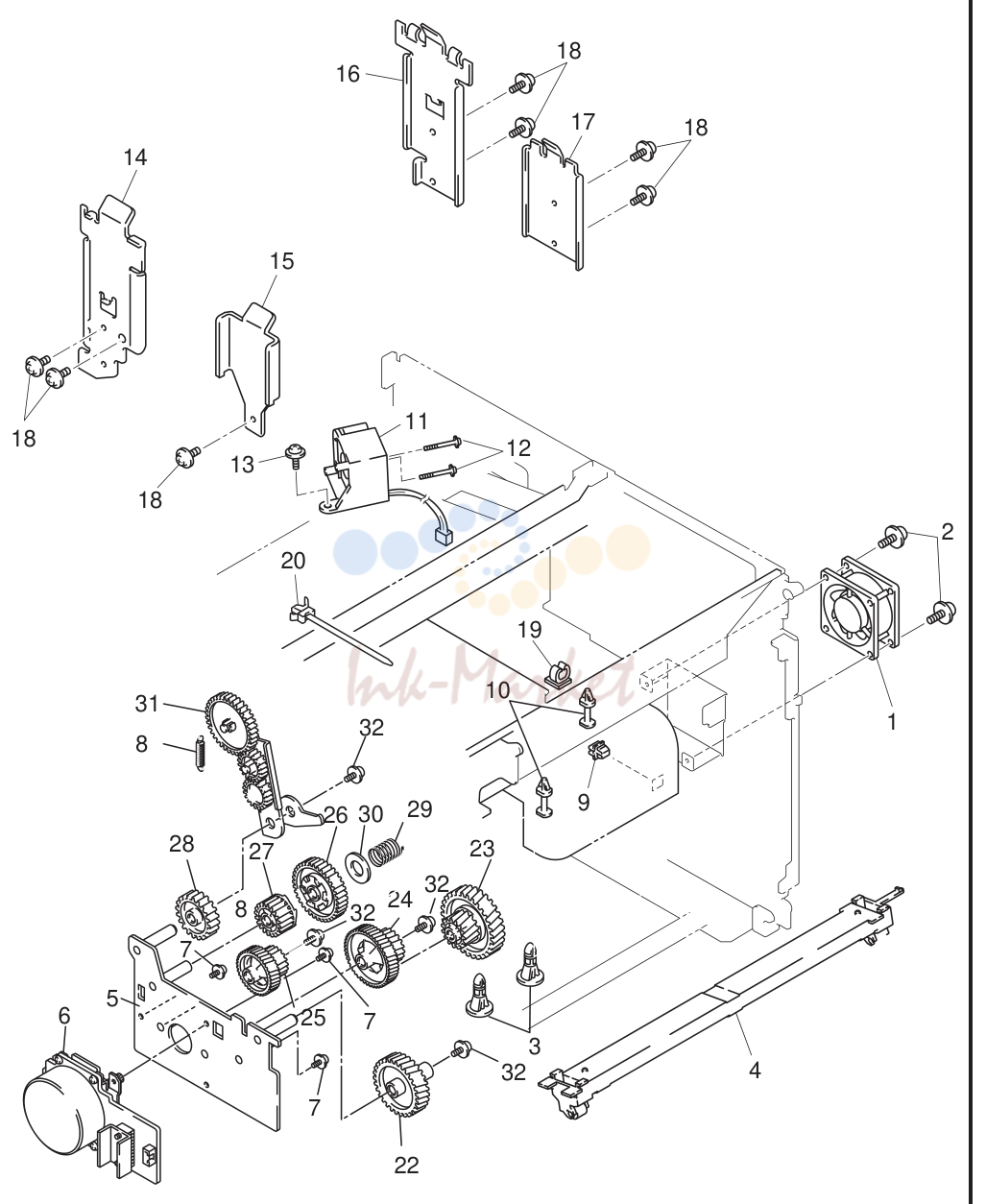

5. 8 . CHASSIS

№	Артикул	Описание
1	UH1558001 запросить цену →	1 LV FAN MOTOR
2	087323016 запросить цену →	2 TAPTITE, CUP S M3X30
3	T31242001 запросить цену →	2 PCB SPACER F
4	UH2229001 запросить цену →	1 CARTRIDGE STOPPER ASSY
5	UH2233001 запросить цену →	1 DC GEAR HOLDER ASSY
6	UH1833001 запросить цену →	1 DC MOTOR ASSY 3 (SP)
7	087320616 запросить цену →	3 TAPTITE, CUP S M3X6
8	UH2250001 запросить цену →	1 PAPER DELIVERY HOLDER SPRING
9	UH2252000 запросить цену →	1 SPACER
10	UH2254000 запросить цену →	2 SPACER
11	UH2263001 запросить цену →	1 SCANNER FAN MOTOR
12	083313015 запросить цену →	2 TAPTITE, PAN B M3X30
13	087320616 запросить цену →	1 TAPTITE, CUP S M3X6
14	UH1516001 запросить цену →	1 M HOLDER B
15	UH1515001 запросить цену →	1 M HOLDER A
16	UH1518001 запросить цену →	1 M HOLDER D
17	UH1517001 запросить цену →	1 M HOLDER C
18	060300606 запросить цену →	7 TAPTITE, BIND B M3X6
19	UK3215000 запросить цену →	1 CABLE CLAMP
20	UH1830001 запросить цену →	1 CABLE TIE
21	UH2209000 запросить цену →	2 TRAY GUIDE add
22	UH2238000 запросить цену →	1 GEAR 39 ADD
23	UH2239000 запросить цену →	1 GEAR 20/50 ADD
24	UH2240000 запросить цену →	1 GEAR 24/72 ADD
25	UH2241000 запросить цену →	1 GEAR 22/55 ADD
26	UH2242000 запросить цену →	1 GEAR 48 ADD
27	UH2243000 запросить цену →	1 GEAR 21 ADD
28	UH2244000 запросить цену →	1 GEAR 28 ADD
29	UH2245001 запросить цену →	1 GEAR 48 SPRING ADD
30	026100136 запросить цену →	1 WASHER, PLAIN S 10 ADD
31	UH2255001 запросить цену →	1 PAPER DELIVERY GEAR ASSY ADD
32	U74234001 запросить цену →	4 TAPTITE, CUP M4x5 ADD

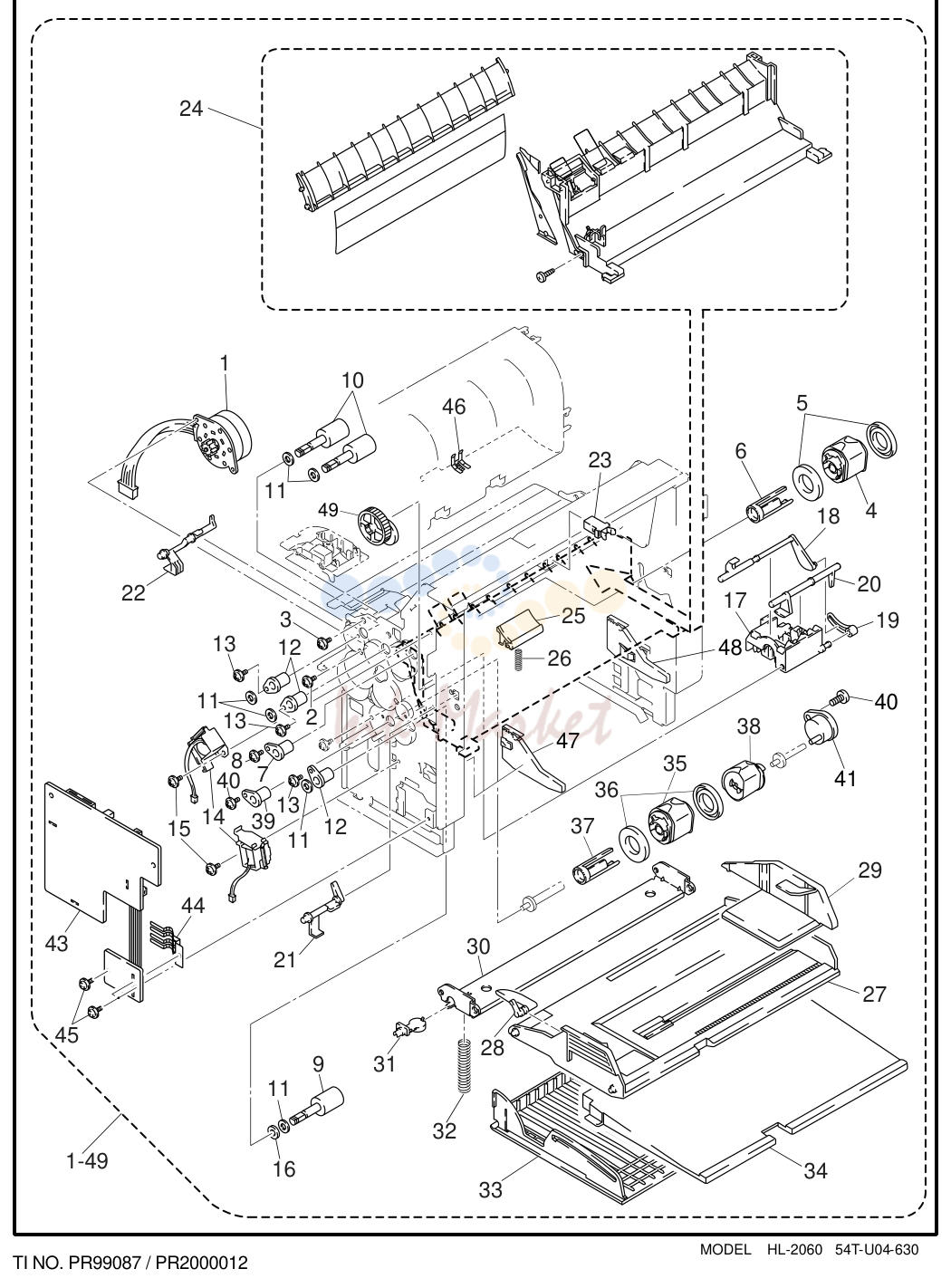

6. 9 . PAPER FEEDER

№	Артикул	Описание
1-49	UH1835001 запросить цену →	1 PAPER FEED UNIT (SP)
1	UH1565001 запросить цену →	1 PAPER FEED MOTOR ASSY
2	087320616 запросить цену →	2 TAPTITE, CUP S M3X6
3	085310815 запросить цену →	2 TAPTITE, BIND B M3X8
4	UH2821001 ✓ в наличии	1 PAPER PICK-UP ROLLER ASSY
5	UH1487001 запросить цену →	2 PAPER PICK-UP COLLAR LOW
6	UH1477001 запросить цену →	1 COLLAR STOPPER
7	UH2366000 запросить цену →	1 BEARING
8	085320616 запросить цену →	1 TAPTITE, BIND S M3X6
9	UH1488001 запросить цену →	1 PAPER FEED ROLLER ASSY
10	UH1488001 запросить цену →	2 PAPER FEED ROLLER ASSY
11	UL0633000 запросить цену →	6 WASHER, PLAIN
12	UH2366000 запросить цену →	3 BEARING
13	085320616 запросить цену →	3 TAPTITE, BIND S M3X6
14	UH2369001 запросить цену →	2 PAPER PICK-UP SOLENOID
15	085320416 запросить цену →	2 TAPTITE, BIND S M3X4
16	UH2428000 запросить цену →	1 BEARING CALLOR
17	UH2379000 запросить цену →	1 TRAY SENSOR HOLDER
18	UH2380000 запросить цену →	1 PE SENSOR ACTUATOR TRAY
19	UH2381000 запросить цену →	1 PE ACTUATOR LINK
20	UH2382000 запросить цену →	1 DU DETECTION ACTUATOR
21	UH2383000 запросить цену →	1 PE SENSOR ACTUATOR MP
22	UH2384000 запросить цену →	1 REGIST SENSOR ACTUATOR
23	UH2136001 запросить цену →	1 LATCH
24	UH1891001 запросить цену →	1 MP PAPER FEED UNIT (SP)
25	UH2393001 запросить цену →	1 SEPARATION PAD ASSY
26	UH2433001 запросить цену →	1 SEPARATION PAD SPRING MP
27	UH2397001 запросить цену →	1 MP TRAY ASSY
28	UH2400000 запросить цену →	1 MP PE SUB ACTUATOR
29	UH2401000 запросить цену →	1 MP PAPER GUIDE
30	UH2402000 запросить цену →	1 MP RELEASE PLATE
31	UH2403000 запросить цену →	1 MP RELEASE SUPPORTER
32	UH2404000 запросить цену →	1 MP PUSH UP SPRING
33	UH2406000 запросить цену →	1 MP TRAY COVER
34	UH2407000 запросить цену →	1 MP EXTENSION TRAY
35	UH2821001 ✓ в наличии	1 PAPER PICK-UP ROLLER ASSY
36	UH1487001 запросить цену →	2 PAPER PICK-UP COLLAR LOW
37	UH1477001 запросить цену →	1 COLLAR STOPPER
38	UH1494001 ✓ в наличии	1 PAPER PICK-UP ROLLER ASSY
39	UH2366000 запросить цену →	1 BEARING
40	085320616 запросить цену →	1 TAPTITE, BIND S M3X6
41	UH1497001 запросить цену →	1 BEARING R
42	085320616 запросить цену →	1 TAPTITE, BIND S M3X6
43	UH1837001 запросить цену →	1 PAPER FEED PCB ASSY (SP) B512011-2B
44	UH2410000 запросить цену →	1 SIZE SWITCH SPRING
45	087320616 запросить цену →	2 TAPTITE, CUP S M3X6
46	UH1898001 запросить цену →	1 PAPER FEED EARTH SPRING
47	UH2356000 запросить цену →	1 RELEASE PLATE L
48	UH2409000 запросить цену →	1 RELEASE PLATE R
49	UH1490001 запросить цену →	1 MP RELEASE CAM GEAR 35T

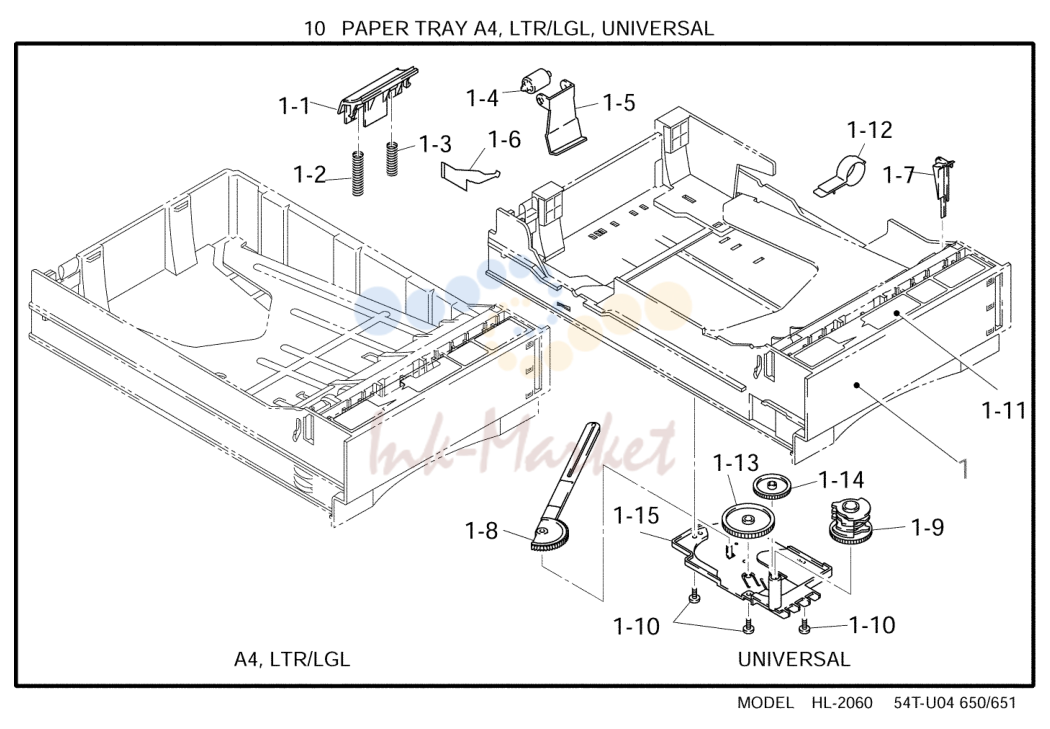

7. PAPER TRAY A4, LTR/LGL, UNIVERSAL

№	Артикул	Описание
1	UH3382001 запросить цену →	1 PAPER TRAY UNIT, UNI ADD
1-1	UH1500001 запросить цену →	1 SEPARATION PAD ASSY W
1-1	UH3391001 запросить цену →	1 SEPARATION PAD ASSY T/B (UNI)
1-2	UH1582001 запросить цену →	1 SEPARATION PAD SPRING
1-2	UH2841001 запросить цену →	1 SEPARATION PAD SPRING 200 (UNI)
1-3	UH1583001 запросить цену →	1 SEPARATION PAD SPRING
1-4	UH2360000 запросить цену →	1 ROLLER
1-5	UH2459000 запросить цену →	1 ROLLER HOLDER
1-6	UH2472001 запросить цену →	1 TRAY GUIDE PLATE
1-7	UH2469000 запросить цену →	1 *PAPER FRONT GUIDE
1-8	UH2463001 запросить цену →	1 *GEAR 56T LINK
1-9	UH1485001 запросить цену →	1 *SIZE DRUM
1-10	085310815 запросить цену →	3 *SCREW, BIND B TITE 3X8
1-11	UH2689001 запросить цену →	1 *PAPER SETTING LABEL
1-12	UH2804000 запросить цену →	1 *ADJUST KNOB STOPPER
1-13	UH2464000 запросить цену →	1 *GEAR 50T add
1-14	UH2370001 запросить цену →	1 *GEAR 16/40T add
1-15	UH2466000 запросить цену →	1 *TRAY GEAR HOLDER add
1	LJ0029001 запросить цену →	1 LASER UNIT (SP) CHNG
2	UK3254001 запросить цену →	1 POLYGON HARNESS 5P
3	UK4158000 запросить цену →	1 LSR FLAT CABLE 6P
4	087321616 запросить цену →	4 TAPTITE, CUP S M3X16

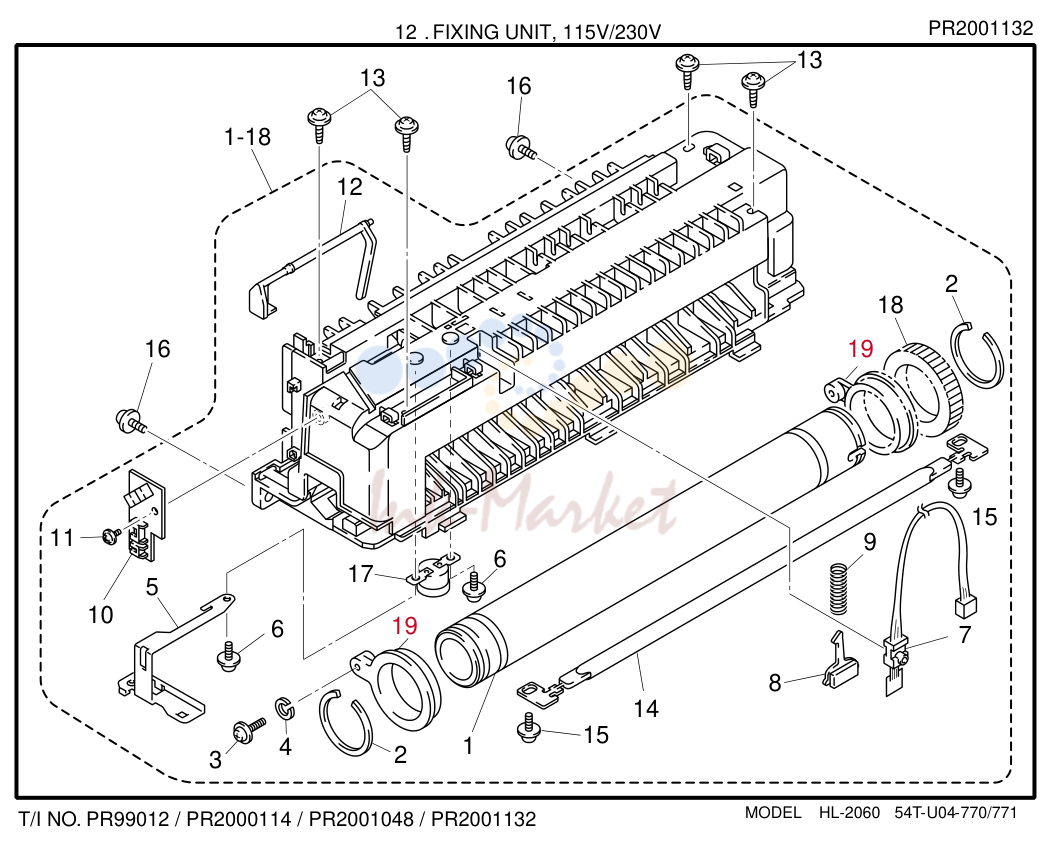

8. 12 . FIXING UNIT, 115V/230V PR2001132

№	Артикул	Описание
1-18	UH3607001 запросить цену →	1 FIXING UNIT 115VT (SP)
1-18	UH3608001 запросить цену →	1 FIXING UNIT 230VT (SP)
1	UH3609001 запросить цену →	1 HEAT ROLLER 30T (SP)
2	UH1855001 запросить цену →	2 HEAT ROLLER STOP RING
3	085311015 запросить цену →	1 TAPTITE, BIND B M3X10
4	028030245 запросить цену →	1 WASHER, SPRING 2-3
5	UH1861001 запросить цену →	1 AC PLATE
6	UH2627001 запросить цену →	2 SCREW, CUP M3X6
7	UH1864001 запросить цену →	1 THERMISTOR ASSY
8	UH1868001 запросить цену →	1 CLEANER ASSY
9	UH3635001 запросить цену →	1 CLEANER SPRING
10	UK4341001 запросить цену →	1 FIXING UNIT PCB ASSY B512046-1
11	085311015 запросить цену →	1 TAPTITE, BIND B M3X10
12	UH1874001 запросить цену →	1 PAPER EJECT ACTUATOR
13	087311215 запросить цену →	4 TAPTITE, CUP B M3X12
14	UH1888001 запросить цену →	1 HL HEATER 115V ASSY (SP)
14	UH1889001 запросить цену →	1 HL HEATER 230V ASSY (SP)
15	UH2627001 запросить цену →	2 SCREW, CUP M3X6
16	087421015 запросить цену →	2 TAPTITE, CUP S M4X10
17	UH1863001 запросить цену →	1 THERMOSTAT
18	UH1854001 запросить цену →	1 HR GEAR
19	UH1853001 запросить цену →	2 BUSH 30 ADD
1	LJ2304001 запросить цену →	1 CD ASSY

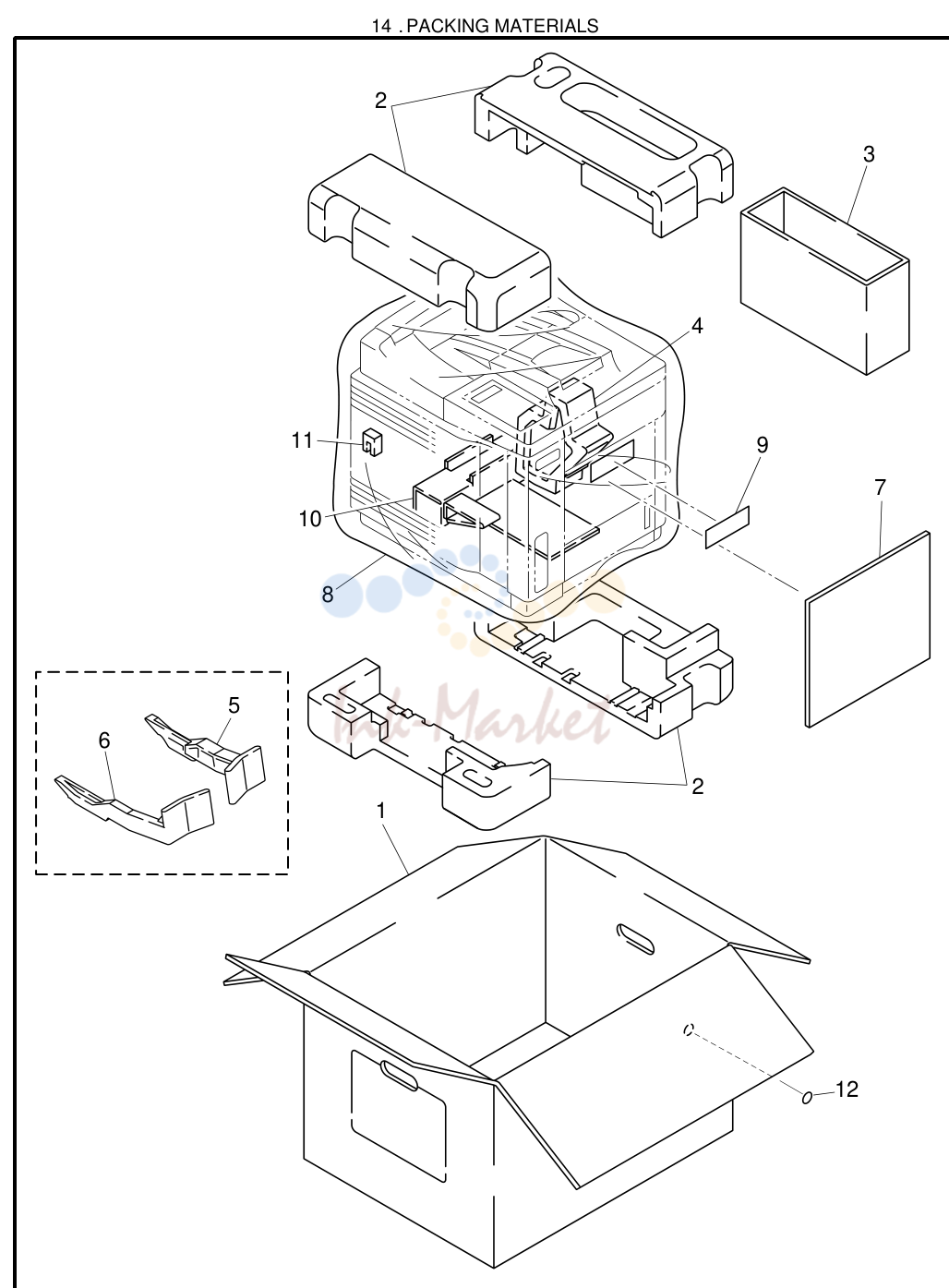

9. 14 . PACKING MATERIALS

№	Артикул	Описание
1	UE0700000 запросить цену →	1 CARTON, HL-2060 US
1	UE0701000 запросить цену →	1 CARTON, HL-2060 EU
2	UE0702000 запросить цену →	1 STYROFOAM, HL-2060
3	UE0374000 запросить цену →	1 CARTON ,TNR CARTRIDGE
4	UE0707000 запросить цену →	1 PLATE HOLDER SF
5	UH2735001 запросить цену →	1 RELEASE SPACER R
6	UH2736001 запросить цену →	1 RELEASE SPACER L
7	UE0396000 запросить цену →	1 PANEL HOLDER PAD D
8	UE0741000 запросить цену →	1 BAG 900X900
8	UE0742000 запросить цену →	1 BAG 900X900 GB
9	U62092001 запросить цену →	1 CAUTION LABEL 24 ,US
9	163528001 запросить цену →	1 SUFFOCATION CAUTION LABEL ,BS
10	UE0713000 запросить цену →	1 LTR HOLD PAD D
10	UE0714000 запросить цену →	1 A4 HOLD PAD D
11	UE0425001 запросить цену →	1 POSITION FIXING SPONGE
12	LJ5497001 запросить цену →	1 WIN ME CARTON LABEL
