Brother HL-2030 — каталог запчастей со схемами

Содержание

1. FRAME UNIT
2. FRAME UNIT
3. LASER UNIT
4. FIXING UNIT
5. COVERS/LABELS
6. MAIN PCB
7. LVPS
8. AC CORD

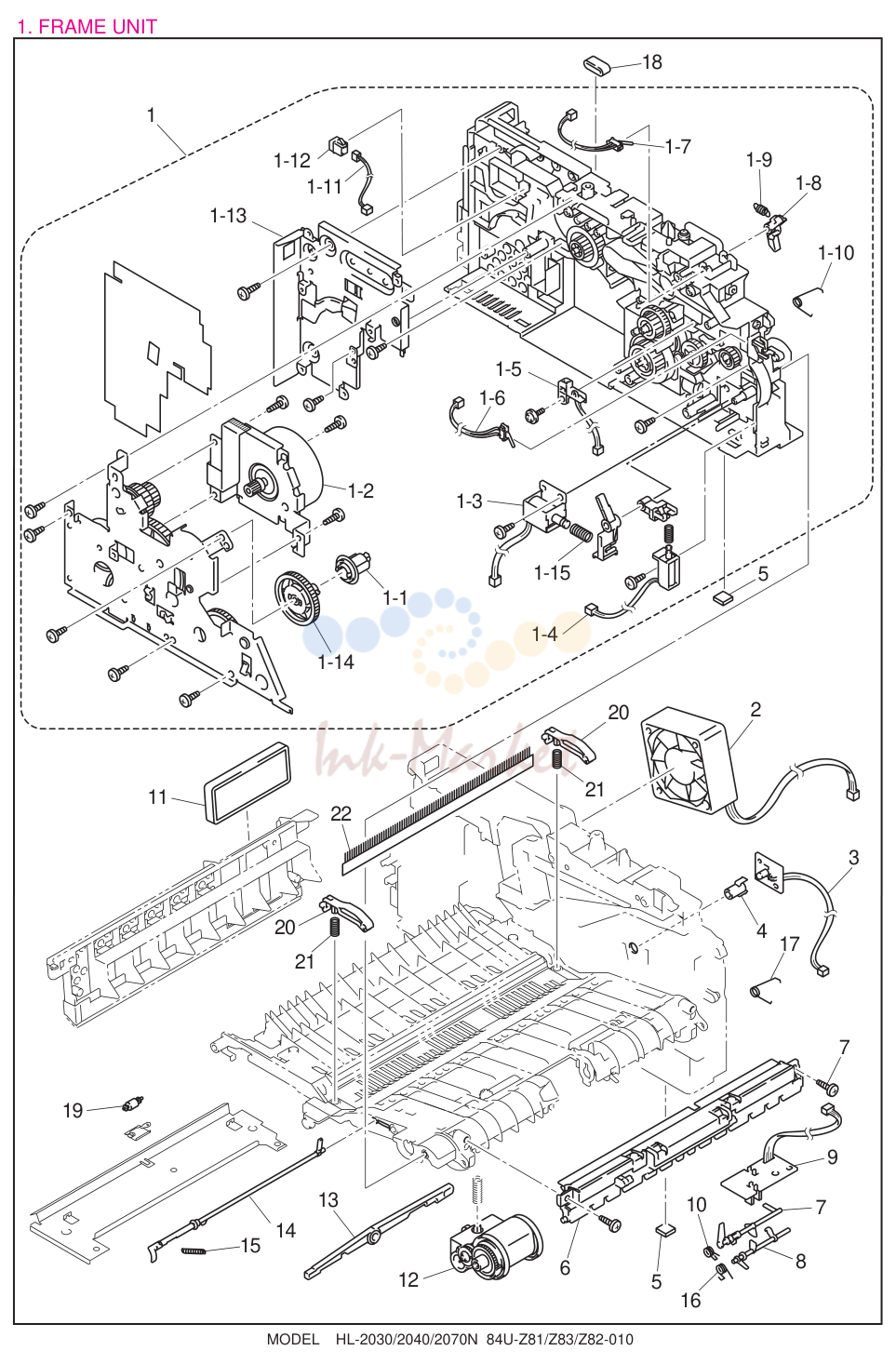

1. FRAME UNIT

№	Артикул	Описание
1	LM6238001 запросить цену →	1 MAIN FRAME L ASSY 30-SV chg
1	LM6237001 запросить цену →	1 MAIN FRAME L ASSY 40-SV chg
1	LM4921001 запросить цену →	1 MAIN FRAME L ASSY 70N-S chg
1-1	LM4227001 ✓ в наличии	1 DEVELOP JOINT
1-2	LM4341001 запросить цену →	1 MAIN MOTOR ASSY
1-3	LM4234001 ✓ в наличии	1 F/R SOLENOID ASSY
1-4	LM4238001 ✓ в наличии	1 P/R SOLENOID ASSY
1-5	LJ9740001 ✓ в наличии	1 TONER SENSOR PCB ASSY ALL
1-6	LM4257001 запросить цену →	1 COVER SENSOR
1-7	LM4262001 запросить цену →	1 NEW TONER SENSOR
1-8	LM4260001 ✓ в наличии	1 NEW TONER ACTUATOR
1-9	LM4261001 запросить цену →	1 NEW TONER ACTUATOR SPRING
1-10	LM6480001 запросить цену →	1 PINCH SPRING L chg
1-11	LM9014001 ✓ в наличии	1 THERMISTOR RELAY HARNESS-S (HL2030/2040) chg
1-11	LM9014001 ✓ в наличии	1 THERMISTOR RELAY HARNESS-S (HL2070N) add
1-12	LM9013001 запросить цену →	1 THERMISTOR HARNESS JOINT-S add
1-13	LM6214001 запросить цену →	1 MAIN SHIELD PLATE 1 (HL-2030) add
1-14	LM4225001 ✓ в наличии	1 DEVELOP DRIVE GEAR add
1-15	LM4633001 запросить цену →	1 SOLENOID RELEASE SPRING ALL ADD
2	LM4265001 запросить цену →	1 FAN MOTOR 60 UNIT
3	LJ9747001 запросить цену →	1 TONER LED PCB ASSY ALL
4	LM4267001 запросить цену →	1 LED HOLDER
5	LJ7403001 запросить цену →	2 RUBBER FOOT
6	LM4275001 ✓ в наличии	1 SUB CHUTE ASSY
7	LM4282001 ✓ в наличии	1 REGIST FRONT ACTUATOR
8	LM4283001 запросить цену →	1 TAIL EDGE ACTUATOR
9	LJ9751001 запросить цену →	1 REGIST SENSOR PCB ASSY
10	LM4285001 запросить цену →	1 REGIST FRONT SPRING
11	LM4570001 запросить цену →	1 FILTER ASSY
12	LM4300001 ✓ в наличии	1 PICKUP ROLLER HOLDER ASSY
13	LM6482001 запросить цену →	1 LINK LEVER ALL chg
14	LM4284001 ✓ в наличии	1 REGIST REAR ACTUATOR
15	LM4286001 запросить цену →	1 REGIST REAR SPRING
16	LM4287001 запросить цену →	1 TAIL EDGE SPRING
17	LM6481001 запросить цену →	1 PINCH SPRING R chg
18	LJ9888001 запросить цену →	1 CORE:23.8X15X6.3X1.1 add
19	LJ7432001 ✓ в наличии	1 CLEANER PINCH ROLLER ASSY L add
20	LM4357001 запросить цену →	2 TRANSFER ARM add
21	LM4358001 запросить цену →	2 TRANSFER ARM SPRING add
22	LM4595001 ✓ в наличии	1 ANTI-STATIC BRUSH ALL add

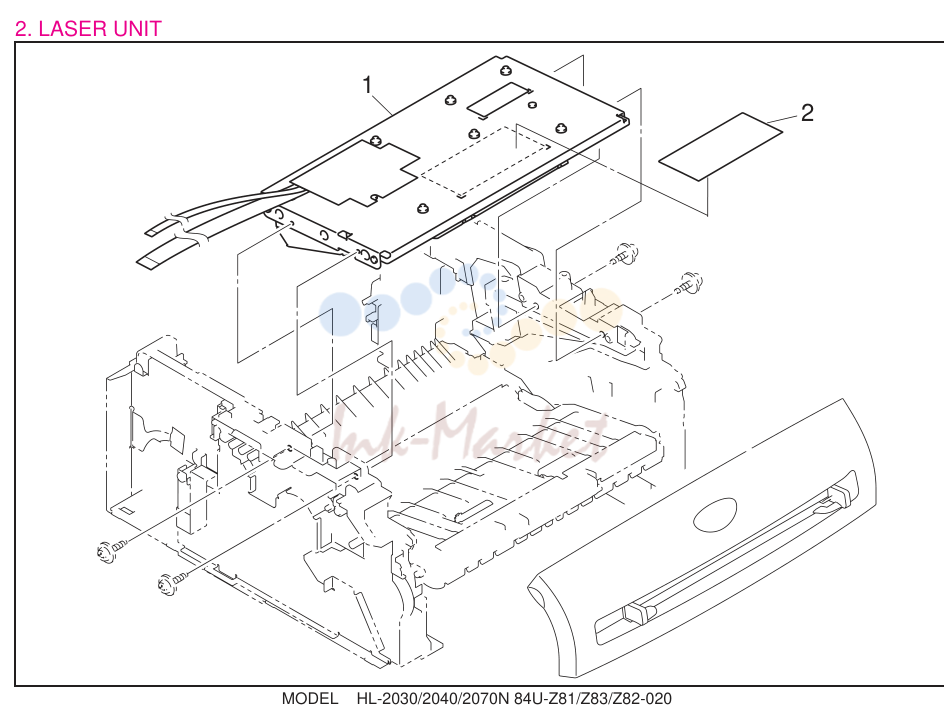

2. FRAME UNIT

№	Артикул	Описание
1	LM4578001 ✓ в наличии	1 LASER UNIT ALL (SP)
2	LJ0908001 запросить цену →	1 LASER CAUTION LABEL B
2	UL7931001 запросить цену →	1 LASER CAUTION LABEL CHN ADD
1	LM6331001 запросить цену →	1 PAPER TRAY ASSY, LIGHT GRAY (1581) chg
1	LM6331002 запросить цену →	1 PAPER TRAY ASSY, DARK GRAY (1736) chg
1	LM6333001 ✓ в наличии	1 PAPER TRAY ASSY EUR, LIGHT GRAY (1581) chg
1	LM6333002 запросить цену →	1 PAPER TRAY ASSY EUR, DARK GRAY (1736) chg
1	LM6331007 запросить цену →	1 PAPER TRAY ASSY (HL-2045 CHN) ADD
1	LM6331008 запросить цену →	1 PAPER TRAY ASSY (HL-2075N CHN) ADD
1-1	LM4146001 ✓ в наличии	1 SEPARATION PAD SPRING
1-2	LM4143001 запросить цену →	1 SEPARATION PAD HOLDER ASSY

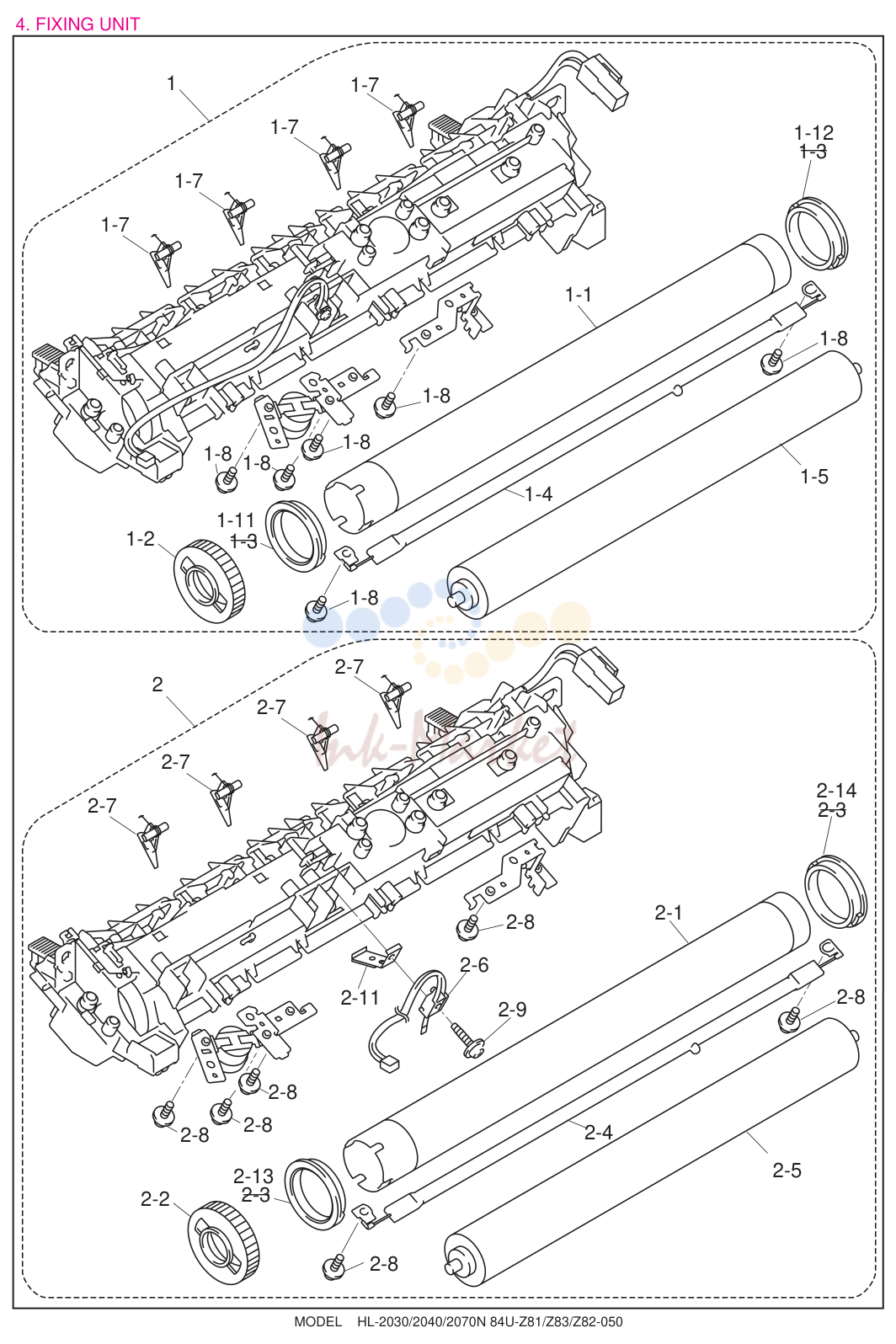

3. LASER UNIT

№	Артикул	Описание
1	LM6721001 запросить цену →	1 FUSER UNIT, 115V I-10/5 (SP) CHG
1	LM6723001 запросить цену →	1 FUSER UNIT, 230V I-10/5 (SP) CHG
1-1	LM4009001 ✓ в наличии	1 HEAT ROLLER
1-2	LM4010001 ✓ в наличии	1 HR GEAR
1-3	LM4011001 запросить цену →	2 HR BUSH DEL
1-4	LM4012001 запросить цену →	1 HALOGEN HEATER, 115V
1-4	LM4022001 запросить цену →	1 HALOGEN HEATER, 230V
1-5	LM4013001 ✓ в наличии	1 PRESSURE ROLLER
1-6	LM4018001 запросить цену →	1 THERMISTOR ASSY del
1-7	LM4994001 ✓ в наличии	4 SEPARATE CLAW ASSY 10/1 chg
1-8	LM3855001 запросить цену →	6 SCREW, PAN (S/P WASHER) M3X8
1-9	087311216 запросить цену →	1 TAPTITE CUP B M3X12 del
1-10	LM4997001 запросить цену →	1 SEPARATE CLAW ASSY 10/2 del
1-11	LM6735001 ✓ в наличии	1 HR BUSH L ADD
1-12	LM6736001 ✓ в наличии	1 HR BUSH R ADD
2	LM6722001 запросить цену →	1 FUSER UNIT, 115V S-10/5 (SP) CHG
2	LM6724001 ✓ в наличии	1 FUSER UNIT, 230V S-10/5 (SP) CHG
2	LM6725001 запросить цену →	1 FUSER UNIT, 230V IND S-10/5 (SP) CHG
2-1	LM4009001 ✓ в наличии	1 HEAT ROLLER
2-1	LM6545001 запросить цену →	1 HEAT ROLLER IND add
2-2	LM4010001 ✓ в наличии	1 HR GEAR
2-3	LM4011001 запросить цену →	2 HR BUSH DEL
2-4	LM4012001 запросить цену →	1 HALOGEN HEATER, 115V
2-4	LM4022001 запросить цену →	1 HALOGEN HEATER, 230V
2-5	LM4013001 ✓ в наличии	1 PRESSURE ROLLER
2-6	LM4865001 ✓ в наличии	1 THERMISTOR ASSY-S add
2-7	LM4994001 ✓ в наличии	4 SEPARATE CLAW ASSY 10/1 chg
2-8	LM3855001 запросить цену →	6 SCREW, PAN (S/P WASHER) M3X8
2-9	087311216 запросить цену →	1 TAPTITE CUP B M3X12
2-10	LM4997001 запросить цену →	1 SEPARATE CLAW ASSY 10/2 del
2-11	LM6305001 запросить цену →	1 THERMISTOR CLEANER ASSY 2 * chg
2-12	087310816 запросить цену →	1 TAPTITE CUP B M3X8 del
2-13	LM6735001 ✓ в наличии	1 HR BUSH L ADD
2-14	LM6736001 ✓ в наличии	1 HR BUSH R ADD

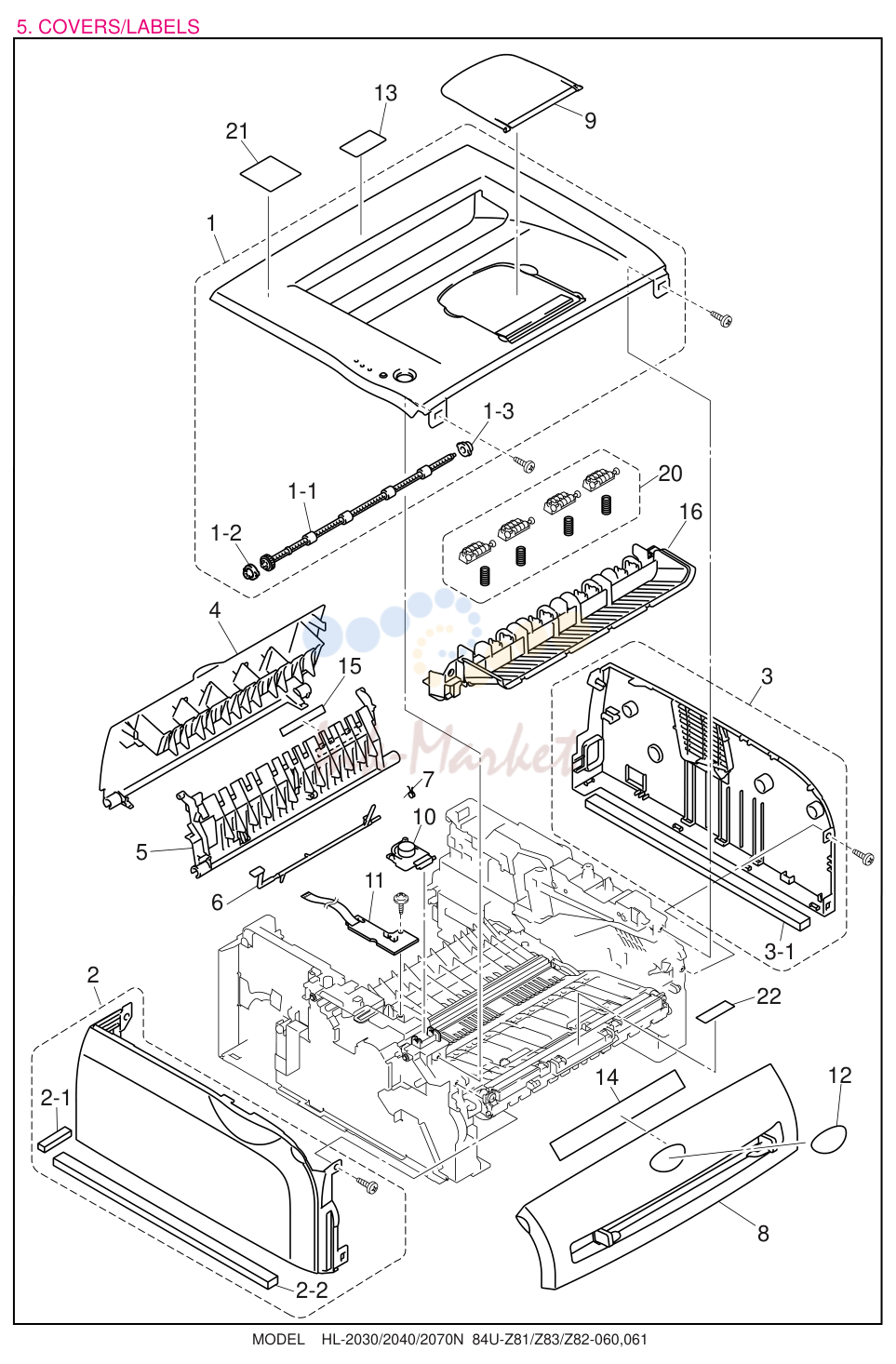

4. FIXING UNIT

№	Артикул	Описание
1	LM4973001 запросить цену →	1 TOP COVER ASSY, LIGHT GRAY (1581) chg
1	LM4973002 запросить цену →	1 TOP COVER ASSY, DARK GRAY (1736) chg
1-1	LM4105001 ✓ в наличии	1 EJECT ROLLER ASSY ALL add
1-2	LM4108001 ✓ в наличии	1 BUSH L ADD
1-3	LM4107001 ✓ в наличии	1 BUSH R ADD
2	LM4716001 запросить цену →	1 SIDE COVER L ASSY, DARK GRAY (1736)
2	LM4716002 запросить цену →	1 SIDE COVER L ASSY, LIGHT GRAY (1581)
2-1	LM4626001 запросить цену →	1 COVER SPONGE L1 add
2-2	LM4625001 запросить цену →	1 COVER SPONGE add
3	LM4717001 запросить цену →	1 SIDE COVER R ASSY, DARK GRAY (1736)
3	LM4717002 запросить цену →	1 SIDE COVER R ASSY, LIGHT GRAY (1581)
3-1	LM4625001 запросить цену →	1 COVER SPONGE add
4	LM6229001 запросить цену →	1 REAR COVER, DARK GRAY (1736) chg
4	LM6229002 запросить цену →	1 REAR COVER, LIGHT GRAY (1581) chg
5	LM4972001 запросить цену →	1 REAR CHUTE COVER chg
6	LM6320001 запросить цену →	1 PAPER EJECT ACTUATOR 3 chg
7	LM6309001 запросить цену →	1 EJECT ACTUATOR SPRING 3 chg
8	LM4124001 запросить цену →	1 FRONT COVER ASSY, LIGHT GRAY (1581)
8	LM4124002 запросить цену →	1 FRONT COVER ASSY, DARK GRAY (1736)
8	LM4755001 запросить цену →	1 FRONT COVER ASSY (HL-2030/2040 RUS, HL-2045 CHN)
8	LM4755002 ✓ в наличии	1 FRONT COVER ASSY (HL-2070N RUS)
8	LM4755004 запросить цену →	1 FRONT COVER ASSY (HL-2075N CHN) add
8	LM4556001 запросить цену →	1 FRONT COVER ASSY CHN, LIGHT GRAY (1581) add
8	LM4556002 запросить цену →	1 FRONT COVER ASSY CHN, DARK GRAY (1736) add
9	LM4129001 запросить цену →	1 PAPER STOPPER, LIGHT GRAY (1581)
9	LM4129002 запросить цену →	1 PAPER STOPPER, DARK GRAY (1736)
10	LM4130001 запросить цену →	1 SW KEY
10	LM4130003 запросить цену →	1 SW KEY (HL-2045 CHN) add
10	LM4130004 запросить цену →	1 SW KEY (HL-2075N CHN) add
11	LJ9788001 запросить цену →	1 PANEL PCB ASSY ALL
12	LM4162001 запросить цену →	1 BROTHER EMBLEM (HL-2030/2040)
12	LM4162002 запросить цену →	1 BROTHER EMBLEM (HL-2070N/2032, HL-2075N CHN)
12	LM4162003 запросить цену →	1 BROTHER EMBLEM (HL-2045 CHN) add
13	LM4164001 запросить цену →	1 MODEL PLATE
13	LM4347001 запросить цену →	1 MODEL PLATE
13	LM4336001 запросить цену →	1 MODEL PLATE 2070N
13	LM4714001 запросить цену →	1 MODEL PLATE 2030 RUS
13	LM4712001 запросить цену →	1 MODEL PLATE 2070N RUS
13	LM4713001 запросить цену →	1 MODEL PLATE 2040 RUS
13	LM4924001 запросить цену →	1 MODEL PLATE 2032 add
13	LM6771001 запросить цену →	1 MODEL PLATE 2045 CHN add
13	LM6772001 запросить цену →	1 MODEL PLATE 2075N CHN add
14	LM7049001 запросить цену →	1 PROCESS U OP LABEL ALL 2 chg
15	LM7050001 запросить цену →	1 HEATER CAUTION LABEL R ALL 2 chg
16	LM4113001 запросить цену →	1 INNER CHUTE, LIGHT GRAY (1581) add
16	LM4113002 запросить цену →	1 INNER CHUTE, DARK GRAY (1736) add
17	LM4621001 запросить цену →	2 PINCH ROLLER SPRING 2 (CHN, SAF, SGP/GULF, KOR) del
18	LM4116001 запросить цену →	2 PINCH ROLLER SPRING (CHN, SAF, SGP/GULF, KOR) del
19	LM4116001 запросить цену →	4 PINCH ROLLER SPRING del
20	LM6289001 запросить цену →	1 PINCH ROLLER SP ASSY 2 add
20	LM6598001 ✓ в наличии	1 PINCH ROLLER SP ASSY 3 (IND, CHN) add
21	LU0234001 запросить цену →	1 CAUTION LABEL S 30X30 add
22	LU0233001 запросить цену →	1 CAUTION LABEL S 13X40 add

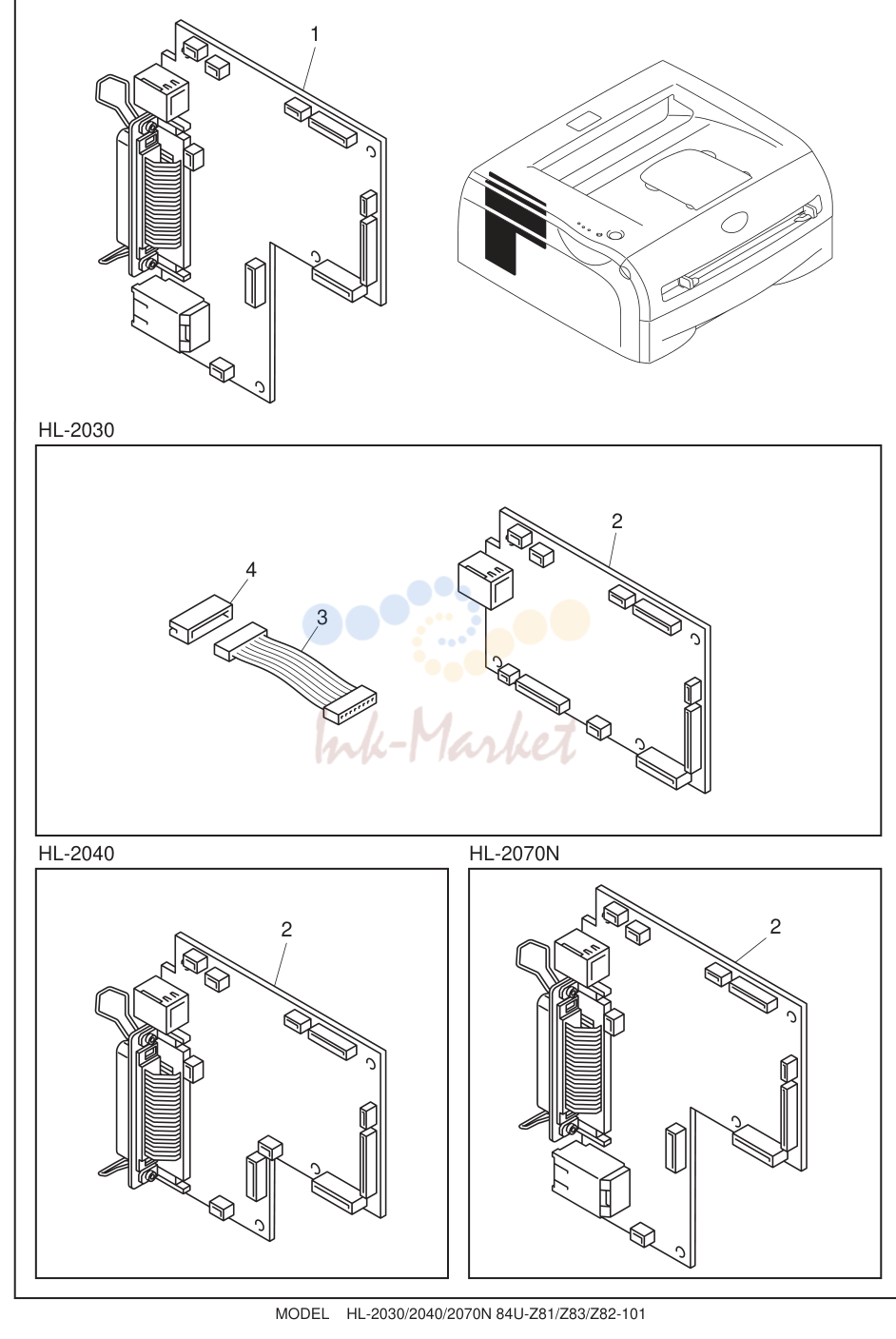

5. COVERS/LABELS

№	Артикул	Описание
1	LJ9712001 запросить цену →	1 MAIN PCB ASSY 2030 FLASH
1	LJ9797001 ✓ в наличии	1 MAIN PCB ASSY 2040 FLASH
1	LJ9928001 запросить цену →	1 MAIN PCB ASSY 2040 FLASH CHN add
1	LJ9764001 ✓ в наличии	1 MAIN PCB ASSY 2070N FLASH
1	LJ9930001 запросить цену →	1 MAIN PCB ASSY 2070N FLASH CHN add
2	LM9062001 запросить цену →	1 MAIN PCB ASSY 2030 SV B512219 chg
2	LM9104001 ✓ в наличии	1 MAIN PCB ASSY 2040 SV B512224 chg
2	LM9105001 запросить цену →	1 MAIN PCB ASSY 2040 CHN SV B512224 chg
2	LM9427001 запросить цену →	1 MAIN PCB ASSY 2045 CHN ADD
2	LM9056001 запросить цену →	1 MAIN PCB ASSY 2070N SV B512225 chg
2	LM9057001 запросить цену →	1 MAIN PCB ASSY 2070N CHN SV B512225 chg
2	LM9424001 запросить цену →	1 MAIN PCB ASSY 2075N CHN ADD
3	LM9085001 ✓ в наличии	1 LV EXT HARNESS ASSY ALL SV (HL-2030) add
4	LM9109001 ✓ в наличии	1 CONNECTOR:B8B-PH-TW-S(LF)RELAY SV add

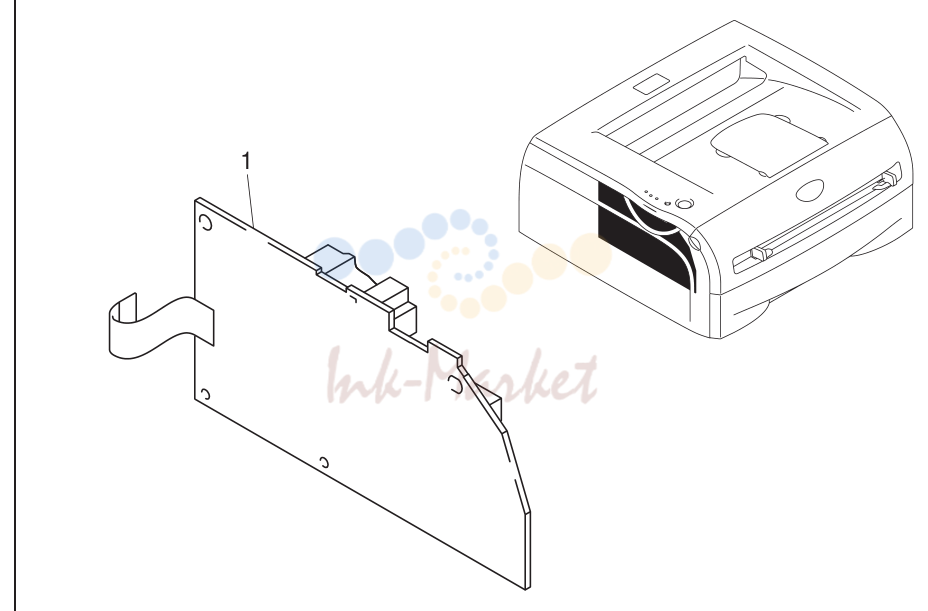

6. MAIN PCB

№	Артикул	Описание
1	LJ9709001 запросить цену →	1 PS PCB UNIT ALL, 115V
1	LJ9761001 запросить цену →	1PS PCB UNIT ALL, 230V
1	LJ9884001 запросить цену →	1 PS PCB UNIT ALL CHN (CHN, IND, RUS) CHG
1	LJ9708001 запросить цену →	1 HIGH-VOLTAGE PS PCB ASSY ALL

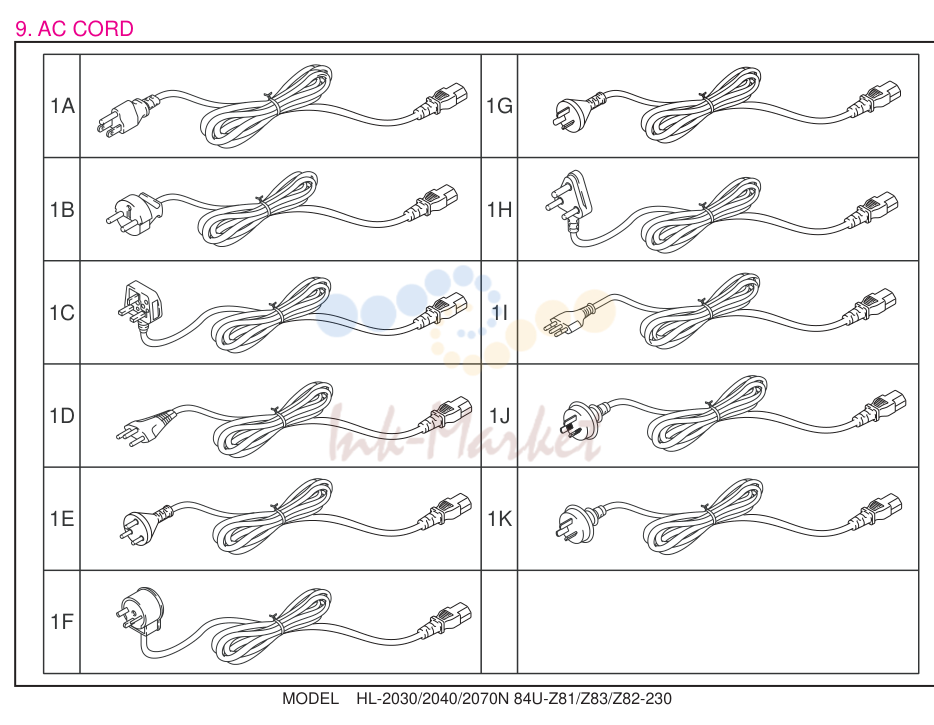

7. LVPS

№	Артикул	Описание
1	LM4757001 запросить цену →	1 CD ASSY ALL
1	LM4525001 запросить цену →	1 CD ASSY ALL CHN (HL-2040/2070N)
1	LM4599001 запросить цену →	1 CD ASSY ALL KOR
1	LM4737001 запросить цену →	1 CD ASSY ALL EEU/RUS add
1	LM6829001 запросить цену →	1 CD ASSY ALL CHN (HL-2045/2075N) add
2	LM4425001 запросить цену →	1 SET GUIDE ALL ENG
2	LM4438001 запросить цену →	1 SET GUIDE ALL FRE
2	LM4421001 запросить цену →	1 SET GUIDE ALL GER
2	LM4428001 запросить цену →	1 SET GUIDE ALL DAN
2	LM4431001 запросить цену →	1 SET GUIDE ALL POR
2	LM4430001 запросить цену →	1 SET GUIDE ALL SPA
2	LM4433001 запросить цену →	1 SET GUIDE ALL ITA
2	LM4528001 запросить цену →	1 SET GUIDE ALL CHN (HL-2040/2070N)
2	LM4435001 запросить цену →	1 SET GUIDE ALL SWE
2	LM4436001 запросить цену →	1 SET GUIDE ALL FIN
2	LM4440001 запросить цену →	1 SET GUIDE ALL NOR
2	LM4439001 запросить цену →	1 SET GUIDE ALL DUT
2	LM4730001 запросить цену →	1 SET GUIDE ALL RUS add
2	LM4728001 запросить цену →	1 SET GUIDE ALL ENG/CZE/HUN add
2	LM4729001 запросить цену →	1 SET GUIDE ALL POL/BUL/ROM add
2	LM6912001 запросить цену →	1 SET GUIDE ALL CHN (HL-2045/2075N) add
3	LU0424001 запросить цену →	1 CD-ROM ASSY VISTA EU/US CHG
3	LU0426001 запросить цену →	1 CD-ROM ASSY VISTA CHN/ENG ADD
3	LU0429001 запросить цену →	1 CD-ROM ASSY VISTA EEU/RUS ADD
3	LU0430001 запросить цену →	1 CD-ROM ASSY VISTA KOR ADD
4	LJ9803001 запросить цену →	1 USB CABLE 2.0 CHN add
5	LU0354001 запросить цену →	1 SETUP GUIDE VISTA ENG ADD
5	LU0355001 запросить цену →	1 SETUP GUIDE VISTA GER ADD
5	LU0356001 запросить цену →	1 SETUP GUIDE VISTA FRE ADD
5	LU0357001 запросить цену →	1 SETUP GUIDE VISTA DUT ADD
5	LU0358001 запросить цену →	1 SETUP GUIDE VISTA ITA ADD
5	LU0359001 запросить цену →	1 SETUP GUIDE VISTA SPA ADD
5	LU0360001 запросить цену →	1 SETUP GUIDE VISTA POR ADD
5	LU0361001 запросить цену →	1 SETUP GUIDE VISTA NOR ADD
5	LU0362001 запросить цену →	1 SETUP GUIDE VISTA SWE ADD
5	LU0363001 запросить цену →	1 SETUP GUIDE VISTA DAN ADD
5	LU0364001 запросить цену →	1 SETUP GUIDE VISTA FIN ADD
5	LU0365001 запросить цену →	1 SETUP GUIDE VISTA ENG/CEZ/HUN ADD
5	LU0366001 запросить цену →	1 SETUP GUIDE VISTA POL/BUL/ROM ADD
5	LU0367001 запросить цену →	1 SETUP GUIDE VISTA RUS ADD
5	LU0368001 запросить цену →	1 SETUP GUIDE VISTA CHN ADD

8. AC CORD

№	Артикул	Описание
1	LM4422001 запросить цену →	1 CARTON, HL-2030 EUR
1	LM4734001 запросить цену →	1 CARTON, HL-2030 RUS add
1	LM4762001 запросить цену →	1 CARTON, HL-2030 CAN add
1	LM4452001 запросить цену →	1 CARTON, HL-2040 US
1	LM4461001 запросить цену →	1 CARTON, HL-2040 EUR
1	LM4529001 запросить цену →	1 CARTON, HL-2040 CHN
1	LM4600001 запросить цену →	1 CARTON, HL-2040 KOR
1	LM4735001 запросить цену →	1 CARTON, HL-2040 RUS add
1	LM4535001 запросить цену →	1 CARTON, HL-2070 US
1	LM4541001 запросить цену →	1 CARTON, HL-2070 EUR
1	LM4554001 запросить цену →	1 CARTON, HL-2070 CHN
1	LM4736001 запросить цену →	1 CARTON, HL-2070 RUS add
1	LM4925001 запросить цену →	1 CARTON, HL-2032 EUR add
1	LM6825001 запросить цену →	1 CARTON, HL-2045 CHN ADD
1	LM6827001 запросить цену →	1 CARTON, HL-2075N CHN ADD
2	LM4156001 запросить цену →	1 POLYSTYRENE PAD ASSY ALL
3	LM4159001 запросить цену →	1 OPTION CARTON ALL
3	LM6783001 запросить цену →	1 OPTION CARTON ALL ASSY (CHN) chg
4	LJ5590001 запросить цену →	1 BAG, 550X650H
1	LM4581001 запросить цену →	1 PAPER FEEDING KIT ALL del
1	LM6291001 запросить цену →	1 PAPER FEEDING KIT ALL add
2	LM4726001 запросить цену →	1 CHECK JIG
