Brother HL-1850 1870N — каталог запчастей со схемами

Содержание

1. FRAME / DRIVE UNIT
2. FRAME / DRIVE UNIT
3. PAPER FEEDER / MP UNIT
4. DUPLEX
5. PAPER CASSETTE
6. FIXING UNIT
7. 7 COVERS
8. MAIN PCB
9. ENGINE PCB
10. PACKING MATERIALS

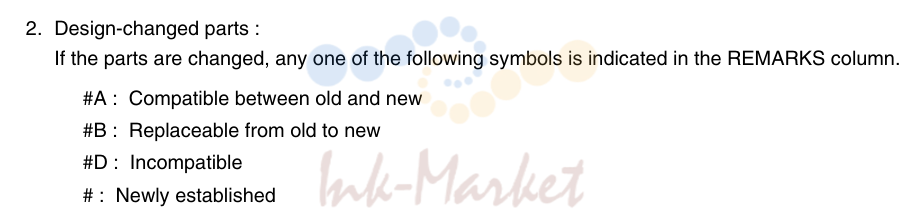

1. FRAME / DRIVE UNIT

№	Артикул	Описание

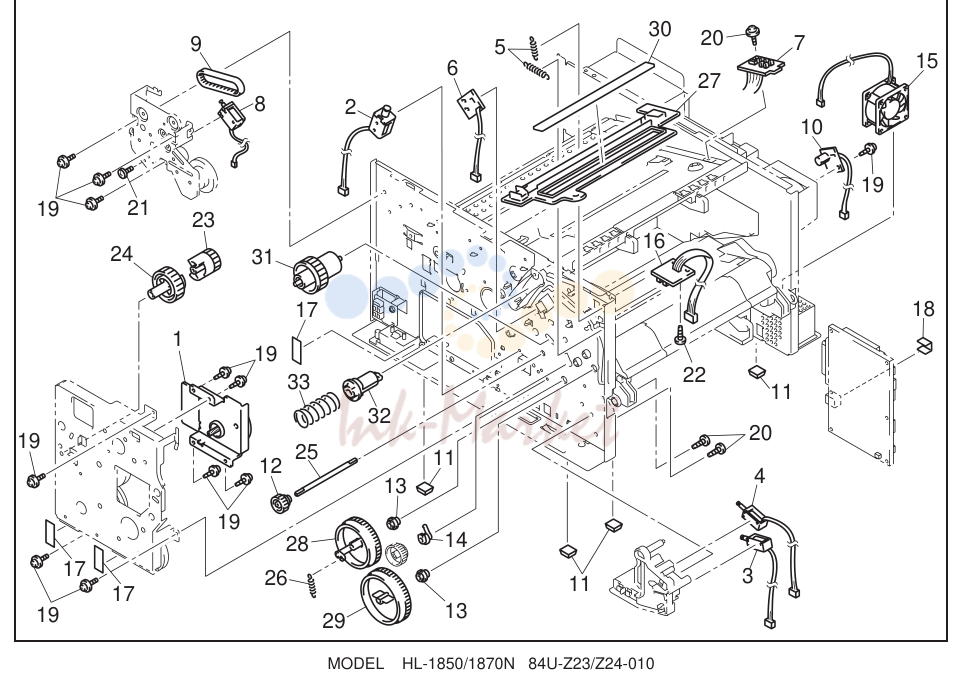

1	LJ5980001 запросить цену →	1 MAIN MOTOR ASSY HE
2	LJ5969001 запросить цену →	1 FEED SOLENOID ASSY HE
3	LJ5973001 запросить цену →	1 SOLENOID ASSY 04C4
4	LJ5976001 запросить цену →	1 SOLENOID ASSY 04C5
5	LJ5208001 запросить цену →	2 LOCK LEVER SPRING
6	LJ5307001 запросить цену →	1 TONER LED PCB UNIT (EMISSION)
7	LJ8357001 запросить цену →	1 SOL RELAY PCB ASSY
8	LJ5088001 запросить цену →	1 REVERSING SWITCH SOLENOID
9	LJ5015001 запросить цену →	1 T-BELT B40S2M142
10	LJ5100001 запросить цену →	1 TONER SENSOR PCB UNIT (RECEPTION)
11	LJ7403001 запросить цену →	4 RUBBER FOOT
12	LJ5925001 запросить цену →	1 GEAR 21H
13	UL9069001 запросить цену →	2 CONDUCTOR BUSH
14	LJ5533001 запросить цену →	1 CONDUCTOR BUSH H
15	LJ5117001 запросить цену →	1 FAN MOTOR
16	LJ8363001 запросить цену →	1 DX SENSOR PCB ASSY
17	LJ8724001 запросить цену →	3 TAPE 60X12
18	LE1169001 запросить цену →	1 USB GROUND PLATE
19	087320615 запросить цену →	11 SCREW, CUP S TITE 3X6
20	085411015 запросить цену →	3 TAPTITE, BIND B M4X10
21	000300415 запросить цену →	1 SCREW, BIND M3X4
22	085310815 запросить цену →	1 TAPTITE, BIND B M3X8
23	LJ5966001 запросить цену →	1 FUSER DRIVE GEAR 1HE
24	LJ5967001 запросить цену →	1 FUSER DRIVE GEAR 2HE
25	LJ5930001 запросить цену →	1 FEED ROLLER GEAR SHAFT
26	LJ5114001 запросить цену →	1 SPRING, EXTENSION P/R
27	LJ5107001 запросить цену →	1 COVER GLASS HOLDER H
28	LJ5112001 запросить цену →	1 GEAR 60 P/R add
29	LJ5115001 запросить цену →	1 GEAR 72MP add
30	UL9023001 запросить цену →	1 COVER GLASS add
31	LJ5109001 запросить цену →	1 PENDULUM GEAR ADD
32	LJ5064001 запросить цену →	1 DEVELOP JOINT ADD
33	LJ5065001 запросить цену →	1 JOINT SPRING ADD
1	LJ7004001 запросить цену →	1 LASER UNIT (SP)
2	087321615 запросить цену →	3 TAPTITE, CUP S M3X16

2. FRAME / DRIVE UNIT

№	Артикул	Описание

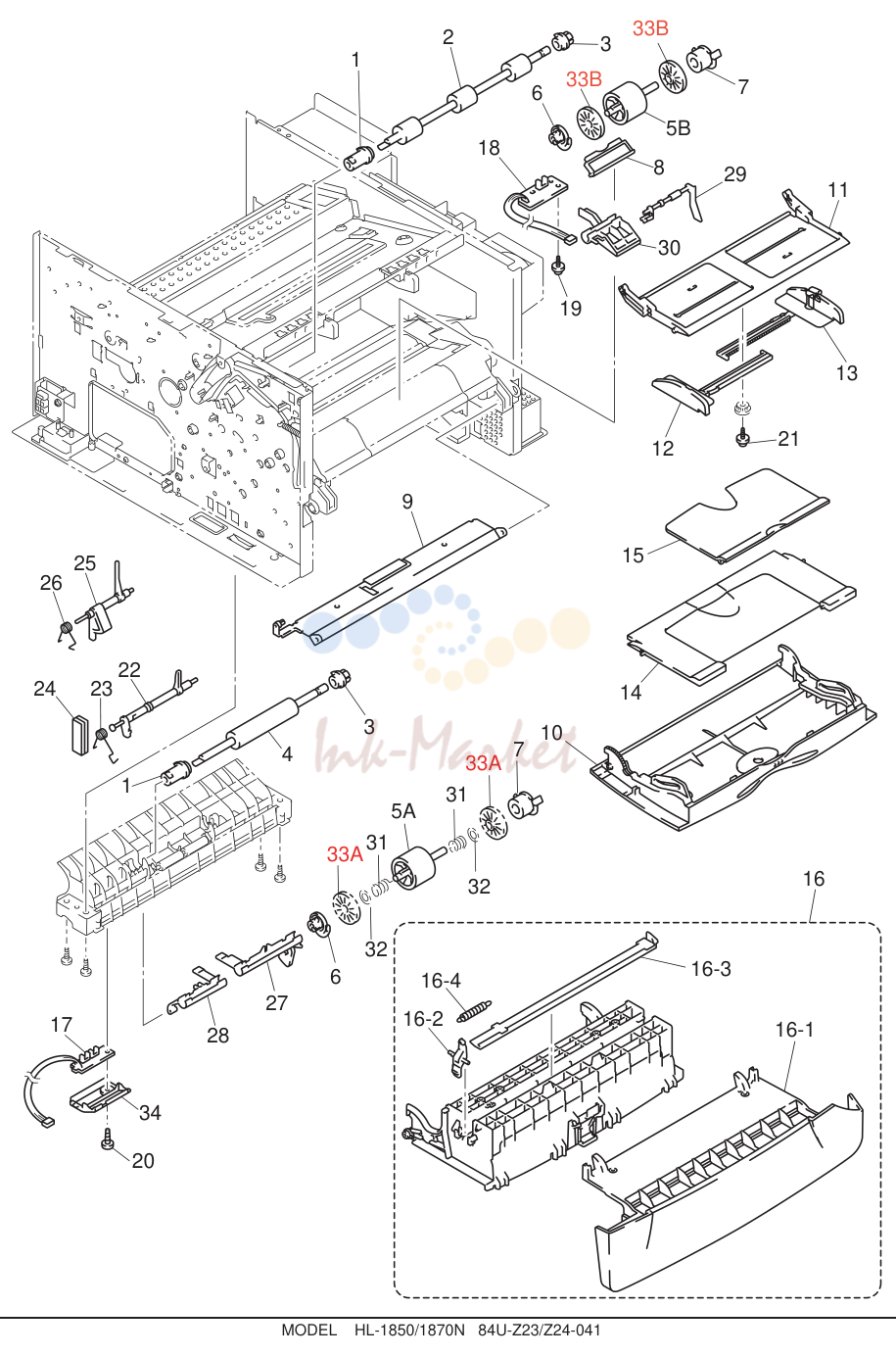

1	UL9059001 запросить цену →	2 JOINT
2	UL9060001 запросить цену →	1 FEED ROLLER ASSY
3	UL9062001 запросить цену →	2 BUSH
4	LJ5146001 запросить цену →	1 FIRST FEED ROLLER ASSY
6	LJ5020001 запросить цену →	2 BUSH L Refer to "16. PERIODICAL
7	LJ5021001 запросить цену →	2 BUSH R MAINTENCE PARTS".
8	LJ5184001 ✓ в наличии	1 SEPARATION PLATE ASSY
9	LJ5188001 запросить цену →	1 MP PRESSURE PLATE ASSY
10	LJ5197001 запросить цену →	1 MP COVER
11	LJ5199001 запросить цену →	1 MP PAPER GUIDE
12	LJ5200001 запросить цену →	1 MP SIDE GUIDE L
13	LJ5201001 запросить цену →	1 MP SIDE GUIDE R
14	LJ5203001 запросить цену →	1 MP PAPER GUIDE
15	LJ5204001 запросить цену →	1 MP PAPER GUIDE
16	LJ5013001 запросить цену →	1 PROCESS UNIT COVER ASSY
16	LJ7947001 запросить цену →	1 PROCESS UNIT COVER ASSY CHN ADD
16-1	LJ5205001 запросить цену →	1 PROCESS UNIT COVER
16-2	LJ5206001 запросить цену →	1 P COVER LOCK LEVER L
16-3	LJ5207001 запросить цену →	1 P COVER LOCK LEVER R
16-4	LJ5208001 запросить цену →	1 LOCK LEVER SPRING
17	LJ8365001 запросить цену →	1 CASSETTE SENSOR PCB ASSY
18	LJ8367001 запросить цену →	1 MP SENSOR PCB ASSY
19	087310815 запросить цену →	1 TAPTITE, CUP B M3X8
20	085311015 запросить цену →	1 SCREW, BIND B TITE 3X10
21	087310615 запросить цену →	1 TAPTITE, CUP B M3X6
22	LJ5131001 запросить цену →	1 RESIST FRONT ACTUATOR
23	LJ5132001 запросить цену →	1 RESIST FRONT ACTUATOR SPRING
24	LJ5626001 запросить цену →	1 STOPPER H
25	LJ5133001 запросить цену →	1 RESIST REAR ACTUATOR
26	LJ5134001 запросить цену →	1 RESIST REAR ACTUATOR SPRING
27	LJ7073001 запросить цену →	1 PE ACTUATOR H
28	LJ5155001 запросить цену →	1 CA ACTUATOR
29	LJ5162001 запросить цену →	1 MP-PE SENSOR ACTUATOR
30	LJ5163001 запросить цену →	1 MP-PE SENSOR ACTUATOR
31	LJ5915001 запросить цену →	2 ROLLER COLLAR SPRING
32	LJ5916001 запросить цену →	2 ROLLER COLLAR WASHER
34	LJ5211001 запросить цену →	1 PE SENSOR COVER ADD

3. PAPER FEEDER / MP UNIT

№	Артикул	Описание

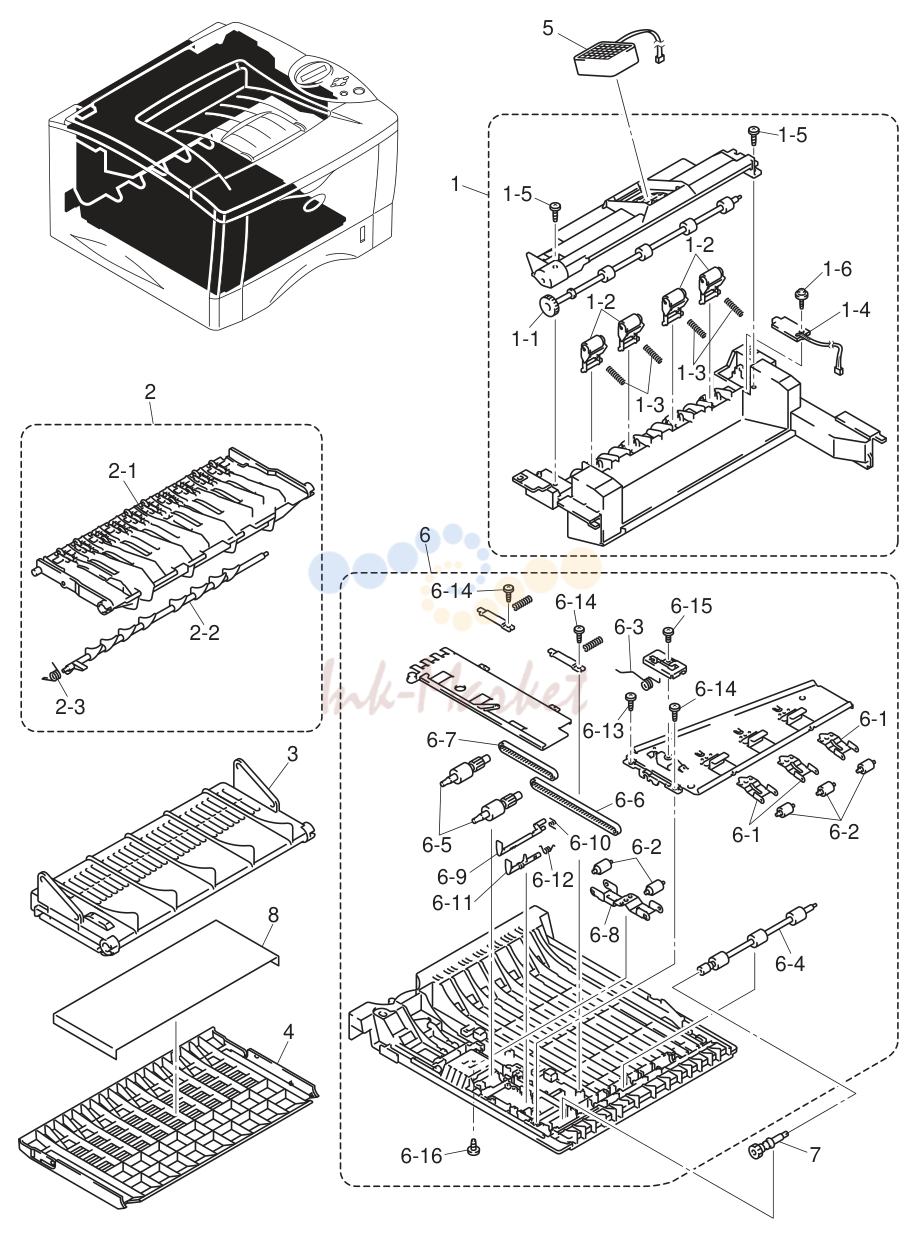

1	LJ5216001 запросить цену →	1 EXIT ROLLER UNIT
1-1	LJ5220001 запросить цену →	1 EXIT ROLLER ASSY ZLH
1-2	UL9122001 запросить цену →	4 PINCH ROLLER ASSY
1-3	UL9125001 запросить цену →	4 PINCH ROLLER SPRING
1-4	LJ8364001 запросить цену →	1 REAR COVER SENSOR PCB ASSY
1-5	085411015 запросить цену →	2 TAPTITE, BIND B M4X10
1-6	087310815 запросить цену →	1 TAPTITE, CUP B M3X8
2	LJ5222001 запросить цену →	1 DX OUTER CHUTE ASSY
2-1	LJ5223001 запросить цену →	1 DX OUTER CHUTE
2-2	LJ5224001 запросить цену →	1 FRAP
2-3	LJ5225001 запросить цену →	1 FRAP 2 SPRING
3	LJ5226001 запросить цену →	1 DX REAR CHUTE
4	LJ5227001 запросить цену →	1 REAR COVER C
5	LJ5990001 запросить цену →	1 FAN MOTOR 60 B UNIT
6	LJ1887001 запросить цену →	1 DX FEED ASSY 2 CHG
6-1	LJ7092001 запросить цену →	3 ROLLLER HOLDER HE
6-2	UH2360000 запросить цену →	5 PRESSURE ROLLER
6-3	LJ5233001 запросить цену →	1 GROUND WIRE
6-4	LJ5235001 запросить цену →	1 DX FEED ROLLER ASSY
6-5	LJ5238001 запросить цену →	2 SIDE REGIST ROLLER
6-6	LJ5015001 запросить цену →	1 T-BELT B40S2M142
6-7	LJ5240001 запросить цену →	1 T-BELT B40S2M224
6-8	LJ5241001 запросить цену →	1 SIDE REGIST ROLLER HOLDER
6-9	LJ5248001 запросить цену →	1 GUIDE ACTUATOR
6-10	LJ5249001 запросить цену →	1 GUIDE ACTUATOR SPRING
6-11	LJ5250001 запросить цену →	1 DX PAPER ACTUATOR
6-12	LJ5251001 запросить цену →	1 PAPER ACTUATOR SPRING
6-13	LJ5616001 запросить цену →	1 SHOULDER TAPTITE, BIND B 3X7.5A
6-14	085310815 запросить цену →	3 TAPTITE, BIND B M3X8
6-15	060300415 запросить цену →	1 SCREW, BIND M3X4
6-16	085310515 запросить цену →	1 TAPTITE, BIND M3X5
7	LJ5237001 запросить цену →	1 DRIVE GEAR
8	LJ5697001 запросить цену →	1 SHEET TAK-P add

4. DUPLEX

№	Артикул	Описание

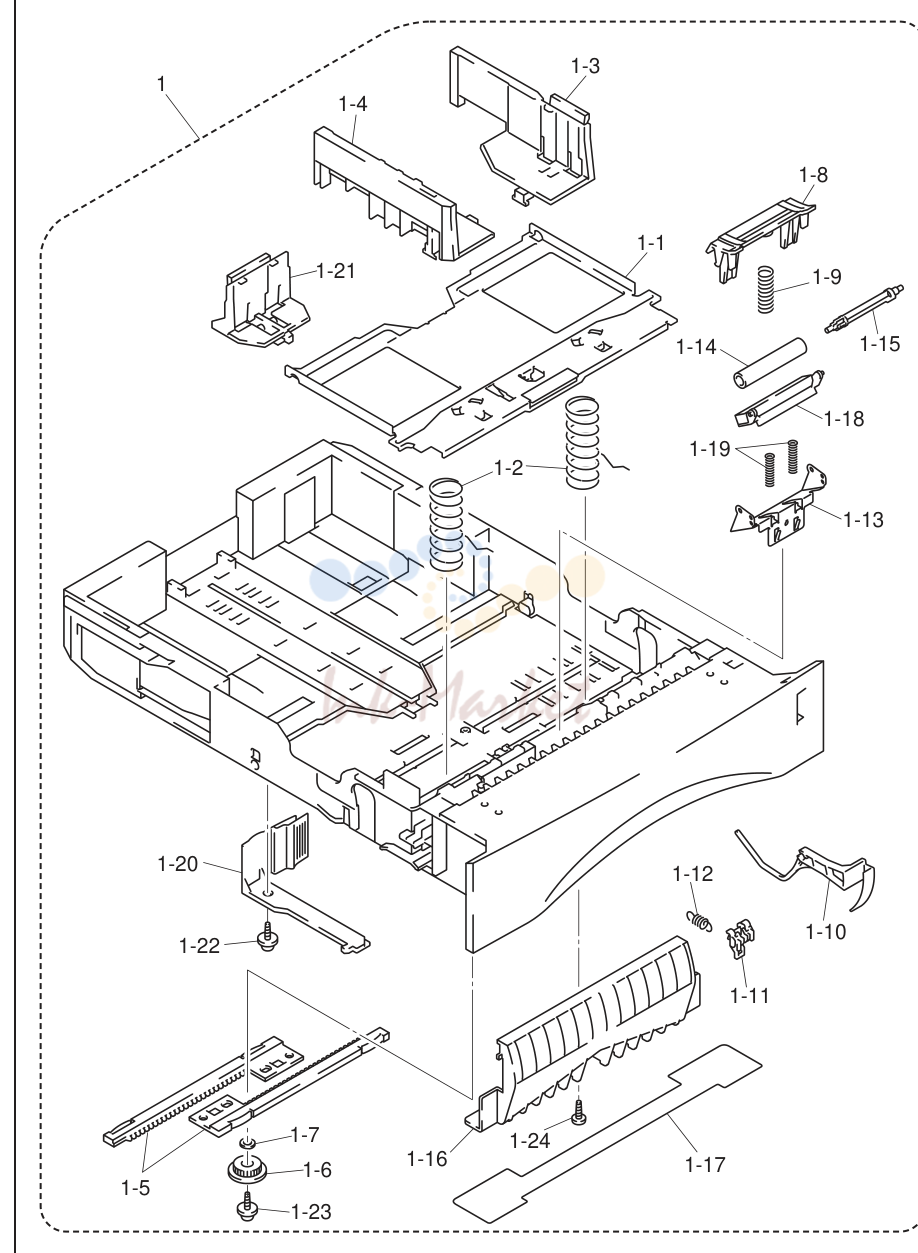

1	LJ7090001 запросить цену →	1 PAPER TRAY ASSY HE BRO CHNG
1-1	LJ4537001 запросить цену →	1 PRESSURE PLATE ASSY LGL
1-2	UL9077001 запросить цену →	2 PERSSURE PLATE SPRING
1-3	UL9078001 запросить цену →	1 SIDE GUIDE L
1-4	UL9079001 запросить цену →	1 SIDE GUIDE R
1-5	UL9080001 запросить цену →	2 SIDE GUIDE RACK
1-6	UL9081001 запросить цену →	1 SIDE GUIDE GEAR
1-7	UL9082001 запросить цену →	1 FRICTION SPRING
1-8	LJ5919001 запросить цену →	1 PAD HOLDER ZLH ASSY 2 2 A component part of the
1-9	LJ5923001 запросить цену →	1 SEPARATION PAD SPRING 350 PAPER FEEDING KIT.
1-10	LJ5259001 запросить цену →	1 PAPER INDICATOR Refer to "16. PERIODICAL
1-11	UL9092001 запросить цену →	1 LOCK LEVER MAINTENCE PARTS".
1-12	UL9095001 запросить цену →	1 HELICAL EXTENSION SPRING
1-13	LJ4196001 запросить цену →	1 PRESSURE ROLLER HOLDER
1-14	LJ5260001 запросить цену →	1 PRESSURE ROLLER COLLAR
1-15	LJ5261001 запросить цену →	1 PRESSURE ROLLER SHAFT
1-16	LJ4197001 запросить цену →	1 PAPER TRAY COVER
1-17	LJ4272001 запросить цену →	1 TRAY COVER FILM
1-18	LJ4221001 запросить цену →	1 SCRATCH SPONGE HOLDER ASSY
1-19	LJ4200001 запросить цену →	2 SCRATCH SPONGE SPRING
1-20	LJ5011001 запросить цену →	1 TRAY LOCK LEVER
1-21	UL9083001 запросить цену →	1 PAPER REAR GUIDE
1-22	UU0231001 запросить цену →	1 TAPTITE, PAN B M3X8
1-23	087310815 запросить цену →	1 TAPTITE, CUP B M3X8
1-24	UF8709001 запросить цену →	1 TAPTITE, TORX PAN B M3X8

5. PAPER CASSETTE

№	Артикул	Описание

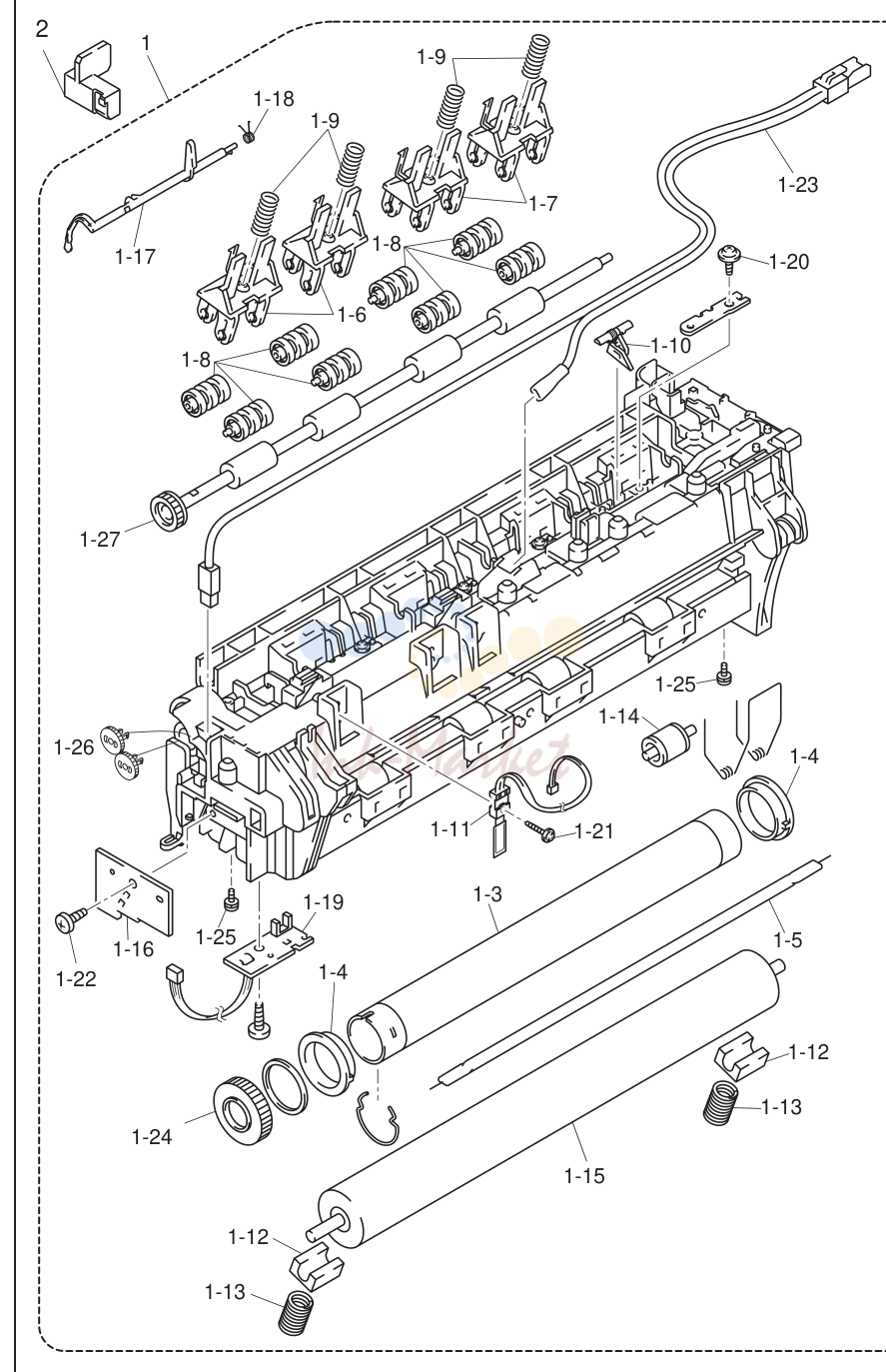

1	LJ7005001 запросить цену →	1 FIXING UNIT, 115V (SP)
1	LJ7006001 запросить цену →	1 FIXING UNIT, 230V (SP)
1-3	LJ5937001 запросить цену →	1 HEAT ROLLER 25 HE
1-4	UL8908001 запросить цену →	2 HR BEARING
1-5	LJ5939001 запросить цену →	1 HALOGEN LAMP, 115V HE
1-5	LJ5944001 запросить цену →	1 HALOGEN LAMP, 230V HE
1-6	LJ5276001 запросить цену →	2 EJECT PINCH ROLLER HOLDER L
1-7	LJ5277001 запросить цену →	2 EJECT PINCH ROLLER HOLDER R
1-8	LJ5540001 запросить цену →	8 EJECT PINCH ROLLER F
1-9	LJ5279001 запросить цену →	4 EJECT PINCH SPRING
1-10	LJ5280001 запросить цену →	4 PICK OFF FINGER ASSY
1-11	LJ5942001 запросить цену →	1 THERMISTOR ASSY HE
1-12	UL8916001 запросить цену →	2 PR BUSH
1-13	LJ5984001 запросить цену →	2 PR SPRING HE
1-14	LJ5268001 запросить цену →	5 CLEANER PINCH ROLLER ASSY
1-15	LJ5287001 запросить цену →	1 PRESSURE ROLLER
1-16	LJ8949001 запросить цену →	1 THERMISTOR RELAY PCB ASSY
1-17	LJ5289001 запросить цену →	1 PAPER EJECT ACTUATOR
1-18	LJ5066001 запросить цену →	1 EJECT ACTUATOR SPRING
1-19	LJ8366001 запросить цену →	1 EJECT SENSOR PCB ASSY
1-20	087310615 запросить цену →	1 TAPTITE, CUP B M3X6
1-21	087311215 запросить цену →	1 TAPTITE, CUP B M3X12
1-22	085311015 запросить цену →	1 SCREW, BIND B TITE 3X10
1-23	LJ8405001 запросить цену →	1 HEATER HARNESS ASSY
1-24	LJ5938001 запросить цену →	1 HR GEAR 34 HE
1-25	LJ5941001 запросить цену →	2 SCREW, PAN (WASHER) M2.6X6
1-26	LM2047001 ✓ в наличии	2 IDLE GEAR 13 chg
1-27	LJ4118001 ✓ в наличии	1 EJECT ROLLER ASSY ADD
2	LM2102001 запросить цену →	1 FU LAMP ASSEMBLY JIG ASSY add

6. FIXING UNIT

№	Артикул	Описание

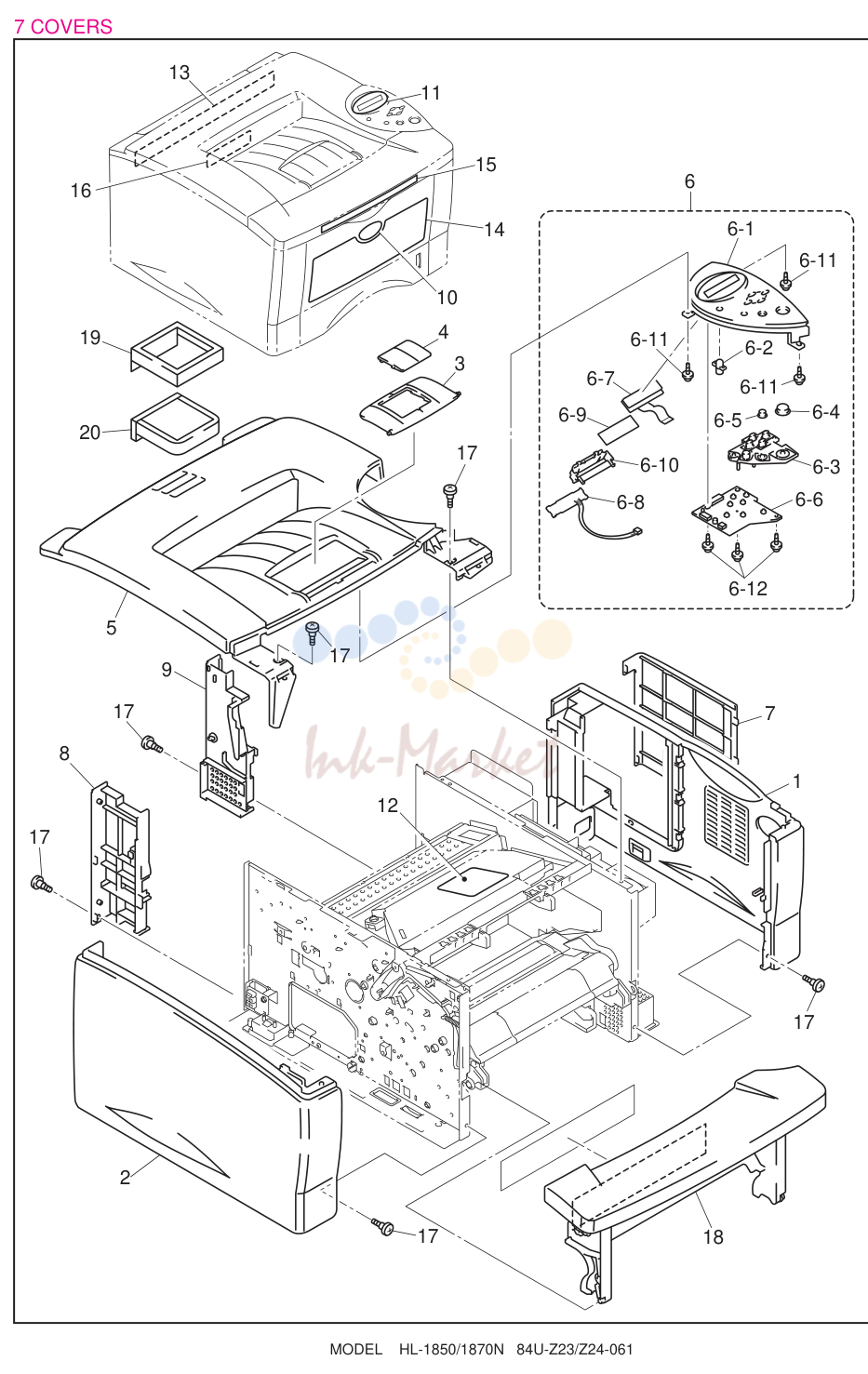

1	LJ5004001 запросить цену →	1 SIDE COVER R
2	LJ5630001 запросить цену →	1 SIDE COVER L ASSY
3	LJ5291001 запросить цену →	1 PAPER STOPPER
4	LJ5599001 запросить цену →	1 PAPER STOPPER S
5	LJ5293001 запросить цену →	1 TOP COVER
6	LJ5294001 запросить цену →	1 PANEL COVER ASSY
6	LM2122001 запросить цену →	1 PANEL COVER ASSY CHN add
6-1	LJ5295001 запросить цену →	1 PANEL COVER
6-1	LM2121001 запросить цену →	1 PANEL COVER CHN add
6-2	LJ5296001 запросить цену →	1 PANEL LIGHT GUIDE
6-3	LJ5297001 запросить цену →	1 KEY
6-4	LJ5298001 запросить цену →	1 KEY TOP A
6-5	LJ5299001 запросить цену →	1 KEY TOP B
6-6	LJ8361001 запросить цену →	1 PANEL PCB ASSY
6-7	LJ5301001 запросить цену →	1 LCDLMG161S6-TPT
6-8	LJ8362001 запросить цену →	1 BACK LIGHT PCB ASSY
6-9	LJ5073001 запросить цену →	1 DIFFUSION FILM
6-10	LJ5302001 запросить цену →	1 LCD HOLDER
6-11	087310815 запросить цену →	3 TAPTITE, CUP B M3X8
6-12	087311015 запросить цену →	3 TAPTITE, CUP B M3X10
7	LJ5006001 запросить цену →	1 ACCESS COVER
8	LJ5007001 запросить цену →	1 REAR COVER R
9	LJ5008001 запросить цену →	1 REAR COVER L
10	LJ5030001 запросить цену →	1 BROTHER EMBLEM
11	LJ5955001 запросить цену →	1 PRINTED LCD COVER ASSY
11	LJ5995001 запросить цену →	1 PRINTED LCD COVER ASSY 1870N
11	LJ7948001 запросить цену →	1 PRINTED LCD COVER ASSY 1850 CHN delete
11	LJ7968001 запросить цену →	1 PRINTED LCD COVER ASSY 1870N CHN delete
12	LJ0908001 запросить цену →	1 LASER CAUTION LABEL B chg
12	UL7931001 запросить цену →	1 LASER LABEL CHN chg
13	LJ7079001 запросить цену →	1 HEATER CAUTION LABEL REAR HE chg
13	LJ7951001 запросить цену →	1 HEATER CAUTION LABEL REAR HE CHN add
14	LJ5898001 запросить цену →	1 MYLAR LABEL 1850 FRONT
16	UH0905001 запросить цену →	1 PATENT LABEL (US)
16	LJ4421001 запросить цену →	1 MARKING LABEL N/S (Norway/Sweden)
16	LJ4541001 запросить цену →	1 HOT LINE LABEL (Swiss)
16	UH3297001 запросить цену →	1 C-TICK MARK (Australia)
17	UF9823001 запросить цену →	6 SHOULDER SCREW
18	LJ5013001 запросить цену →	1 PROCESS UNIT COVER ASSY add
19	LJ5901001 запросить цену →	1 FILTER COVER ADD
20	LJ5900001 запросить цену →	1 FILTER TAK-CR ADD

7. 7 COVERS

№	Артикул	Описание
1	LJ8944001 запросить цену →	1 MAIN PCB ASSY 1850 / 1870N B512078-460D chg
1	LJ9348001 запросить цену →	1 MAIN PCB ASSY 1850 / 1870N CHN NAME CHG
1-1	LJ8905001 запросить цену →	1 DIMM 16M

8. MAIN PCB

№	Артикул	Описание
1	LJ8947001 запросить цену →	1 ENGINE PCB ASSY 1850 / 1870N B512079-211
1	LJ8388001 запросить цену →	1 PS PCB ASSY ZLH, 115V
1	LJ8389001 запросить цену →	1 PS PCB ASSY ZLH, 230V
1	LJ9346001 запросить цену →	1 PS PCB ASSY ZLH, 230V CHN add
2	LJ8424001 запросить цену →	1 POWER SWITCH RIGHT ANGLE
3	LJ8391001 запросить цену →	1 INLET HARNESS ASSY, 115V
3	LJ8392001 запросить цену →	1 INLET HARNESS ASSY, 230V add
4	LJ8723001 запросить цену →	2 TAPE 50X40
5	087320615 запросить цену →	3 SCREW, CUP S TITE 3X6
6	LM2048001 запросить цену →	1 SCREW, PAN M3.5X6 (S/P WASHER) CHG

9. ENGINE PCB

№	Артикул	Описание
1	LJ5947001 запросить цену →	1 CD ASSY 1850/1870N Ver.C Ver.CHNG
1	LJ7953001 запросить цену →	1 CD ASSY ZLHE CHN add
2	LJ5948001 запросить цену →	1 SET GUIDE HE US
2	LJ7029001 запросить цену →	1 SET GUIDE HE FRE
2	LJ5961001 запросить цену →	1 SET GUIDE HE GER
2	LJ7033001 запросить цену →	1 SET GUIDE HE NOR
2	LJ7030001 запросить цену →	1 SET GUIDE HE NL
2	LJ7035001 запросить цену →	1 SET GUIDE HE DEN
2	LJ7032001 запросить цену →	1 SET GUIDE HE SPA
2	LJ7031001 запросить цену →	1 SET GUIDE HE ITA
2	LJ7034001 запросить цену →	1 SET GUIDE HE SWE
2	LJ7282001 запросить цену →	1 SET GUIDE HE POR
2	LJ7954001 запросить цену →	1 SET GUIDE HE CHN add
2	LM2020001 запросить цену →	1 SET GUIDE HE ENG/C ADD
3	LJ5996001 запросить цену →	1 WIN DRIVER GUIDE US
3	LJ7036001 запросить цену →	1 WIN DRIVER GUIDE FRE
3	LJ5997001 запросить цену →	1 WIN DRIVER GUIDE GER
3	LJ7040001 запросить цену →	1 WIN DRIVER GUIDE NOL
3	LJ7037001 запросить цену →	1 WIN DRIVER GUIDE NL
3	LJ7042001 запросить цену →	1 WIN DRIVER GUIDE DEN
3	LJ7039001 запросить цену →	1 WIN DRIVER GUIDE SPA
3	LJ7038001 запросить цену →	1 WIN DRIVER GUIDE ITA
3	LJ7041001 запросить цену →	1 WIN DRIVER GUIDE SWE
3	LJ7283001 запросить цену →	1 WIN DRIVER GUIDE POR
3	LJ7969001 запросить цену →	1 WIN DRIVER GUIDE CHN add
3	LM2023001 запросить цену →	1 WIN DRIVER GUIDE ENG/C ADD
4	LJ5998001 запросить цену →	1 MAC DRIVER GUIDE US
4	LJ7043001 запросить цену →	1 MAC DRIVER GUIDE FRE
4	LJ5999001 запросить цену →	1 MAC DRIVER GUIDE GER
4	LJ7047001 запросить цену →	1 MAC DRIVER GUIDE NOR
4	LJ7044001 запросить цену →	1 MAC DRIVER GUIDE NL
4	LJ7049001 запросить цену →	1 MAC DRIVER GUIDE DEN
4	LJ7046001 запросить цену →	1 MAC DRIVER GUIDE SPA
4	LJ7045001 запросить цену →	1 MAC DRIVER GUIDE ITA
4	LJ7048001 запросить цену →	1 MAC DRIVER GUIDE SWE
4	LJ7284001 запросить цену →	1 MAC DRIVER GUIDE POR
4	LJ7970001 запросить цену →	1 MAC DRIVER GUIDE CHN add
4	LM2024001 запросить цену →	1 MAC DRIVER GUIDE ENG/C ADD
5	LJ4961001 запросить цену →	1 BAG, 215X350H

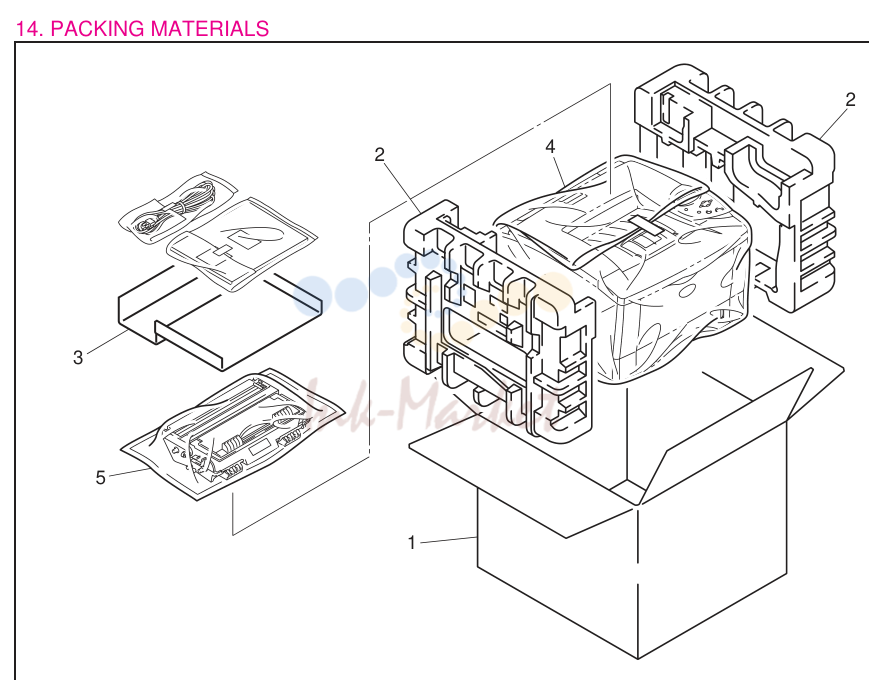

1	LL0540001 запросить цену →	1 CARTON, HL-1850 US
1	LL0543001 запросить цену →	1 CARTON, HL-1870N US
1	LL0541001 запросить цену →	1 CARTON, HL-1850 EUR
1	LL0544001 запросить цену →	1 CARTON, HL-1870N EUR
1	LL0685001 запросить цену →	1 CARTON, HL-1850 CHN ADD
1	LL0686001 запросить цену →	1 CARTON, HL-1870N CHN ADD
2	LL0282001 запросить цену →	1 STYROFORM PAD ASSY
4	LJ5583001 запросить цену →	1 BAG, 800X900H
5	LJ5557001 запросить цену →	1 PROCESS BAG 400X480
1	LJ8671001 запросить цену →	1 BRNET PCB UNIT 4100H B512058-211A
1-1	087320616 запросить цену →	2 TAPTITE, CUP S M3X6

10. PACKING MATERIALS

№	Артикул	Описание
1	LJ5927001 запросить цену →	1 PAPER FEEDING KIT JPN
1-1	LJ5016001 ✓ в наличии	1 PAPER PICK-UP ROLLER ASSY *1
1-2	LJ5919001 запросить цену →	1 PAD HOLDER ZLH ASSY JPN *2
