Brother HL-1660e — каталог запчастей со схемами

Содержание

1. NOTE FOR USING THIS PARTS REFERENCE LIST
2. 3 . CONTROL PANEL
3. 5 . MAIN PCB
4. 6 . HIGH-VOLTAGE POWER SUPPLY
5. 10 . TRANSFER
6. 12 . PAPER FEEDER
7. 13 . SCANNER PR2001065
8. 16 . PACKING MATERIALS

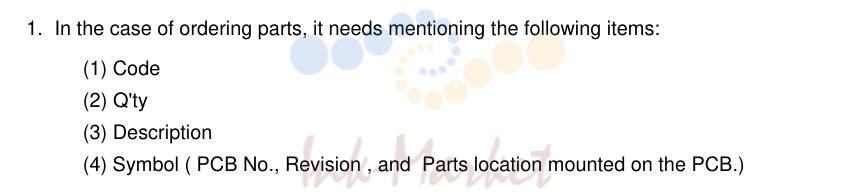

1. NOTE FOR USING THIS PARTS REFERENCE LIST

№	Артикул	Альт. артикул	Описание
1			. POWER CORDS & HARNESSES
2			. PAPER FEEDER PCB
2			1 19 1 (MP P S 4 OL) JW18 20 P5 (ENGINE)
2	UK2502001 запросить цену →		1HV HARNESS 16P
3	UK2505000 запросить цену →	1FEED	FLAT CABLE 20P
4	UK2506001 запросить цену →		1LV HARNESS 8P
5	UK2507001 запросить цену →	1FUSER	HARNESS 4P
6	UK2508001 запросить цену →		1DC MOTOR HARNESS 4P
1	UK2701001 запросить цену →		1P FEED/SIZE-SW PCB ASSY (SP) B48K139/140- CHG REV.
2	UH2410000 запросить цену →	1SIZE	SWITCH SPRING
3	087320616 запросить цену →		2TAPTITE, CUP S M3X6

2. 3 . CONTROL PANEL

№	Артикул	Альт. артикул	Описание
1-2	UK3024001 запросить цену →	1CONTROL	PANEL UNIT (SP) (B48K143-200B)
1	UK2500000 запросить цену →	1SWITCH	FLAT CABLE 21P
2	UH2011001 запросить цену →	1PANEL	STOPPER, GRAY1227
3	UH1451001 запросить цену →	1PANEL	SHEET, HL-1660e

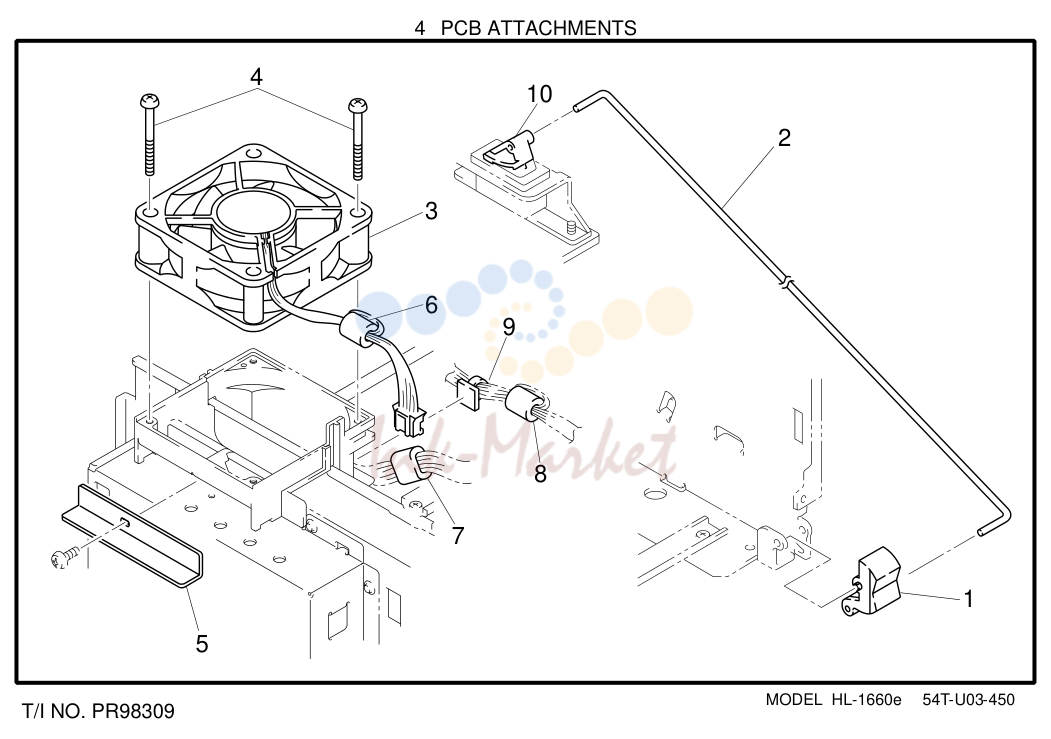

1	UH2121001 запросить цену →	1REMOTE	SWITCH
2	UH2122000 запросить цену →		1PS SWITCH WIRE
3	UH2124001 запросить цену →		1DC FAN MOTOR
4	083313515 запросить цену →		2TAPTITE, PAN B M3X35
5	UH2144001 запросить цену →	1HOLDER	SPACER
6	UK2826001 запросить цену →		1CORE:RI-12-15-8.5
7	UK3213000 запросить цену →		1CORE:FPC-16-12
8	UK3214000 запросить цену →		1CORE:ZCAT1518
9	UK3215000 запросить цену →	1CABLE	CLAMP
10	UH2123001 запросить цену →	1SWITCH	ATTACHMENT

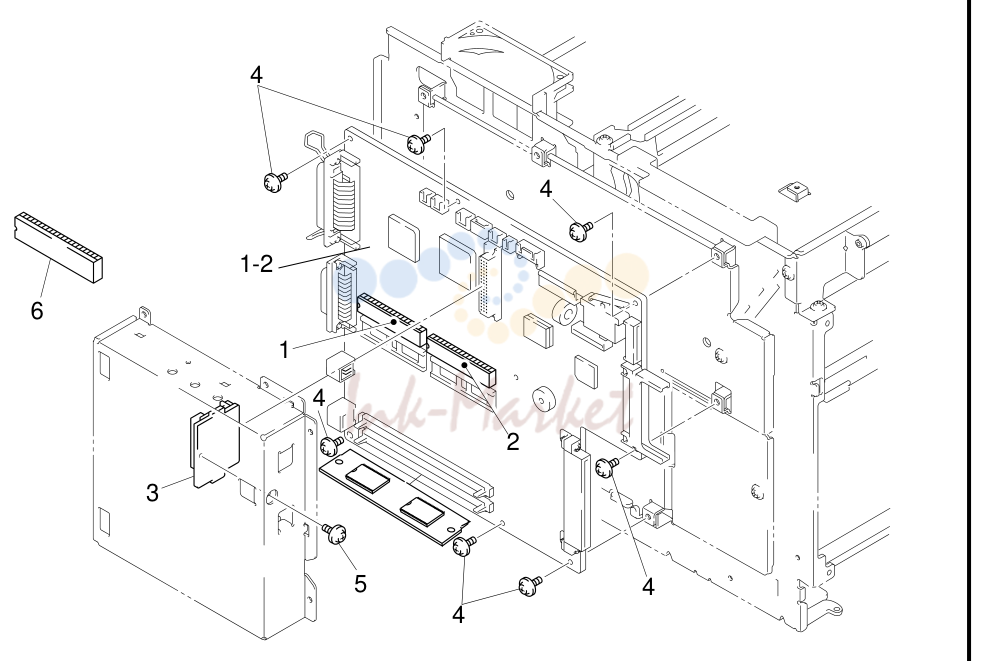

3. 5 . MAIN PCB

№	Артикул	Описание
1-2	UK3799001 запросить цену →	1 MAIN PCB ASSY (SP), HL1660e B48K294-100L
1	UK4280000 запросить цену →	1 MROM23C32000-01 #26
2	UK4281000 запросить цену →	1 MROM23C32000-02 #14
3	UK3785001 запросить цену →	1 MIOCONNECTORPCBASSY B48K295-100
4	087320616 запросить цену →	7 TAPTITE,CUPSM3X6
5	087320616 запросить цену →	1 TAPTITE,CUPSM3X6
6	UK2466000 запросить цену →	1 EPROM:27C8000DZ(BLANKEPROM)(SP) (#1)

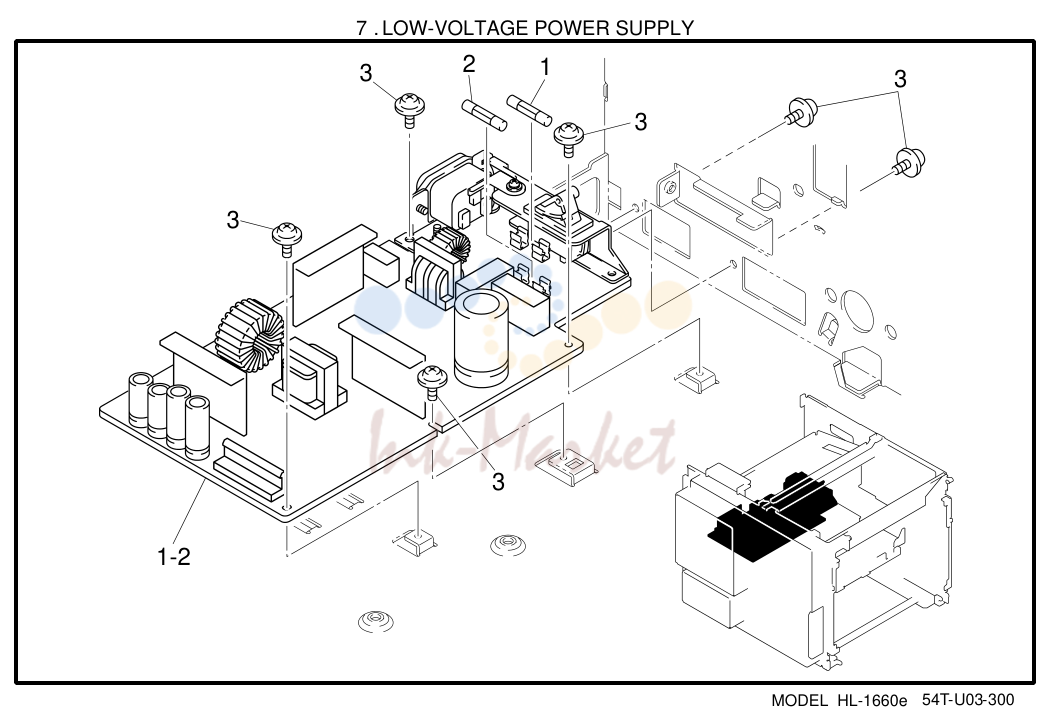

4. 6 . HIGH-VOLTAGE POWER SUPPLY

№	Артикул	Описание
1	UH2065001 запросить цену →	1 UPPER COVER ASSY, GRAY1227
2	UH2071001 запросить цену →	1 TONER CARTRIDGE LID, GRAY1227
3	UH2072001 запросить цену →	1 FONT COVER ASSY, GRAY1227
4	UH2076001 запросить цену →	1 CLEANER BRUSH
5	UH2077001 запросить цену →	1 SIDE COVER L, GRAY1227
6	UH2027001 запросить цену →	1 SIDE COVER R2 ASSY, GRAY1227
7-8	UH2082001 запросить цену →	1 REAR COVER ASSY, GRAY1227
7-8	UH2104001 запросить цену →	1 REAR COVER ASSY, GRAY 1227(TMT-17)
7	UH2085001 запросить цену →	1 CHANGEOVER GUIDE, GRAY1227
8	UH2103001 запросить цену →	1 JAM REMOVE COVER, GRAY1227
9	087320616 запросить цену →	2 TAPTITE, CUP S M3X6
10	087320616 запросить цену →	1 TAPTITE, CUP S M3X6
11	087320616 запросить цену →	1 TAPTITE, CUP S M3X6
12	087321016 запросить цену →	2 TAPTITE, CUP S M3X10
1	UH2229001 запросить цену →	1 CARTRIDGE STOPPER ASSY
2	UH2233001 запросить цену →	1 DC GEAR HOLDER ASSY
3	UH2814001 запросить цену →	1 DC MOTOR ASSY 2 (SP)
4	087320616 запросить цену →	3 TAPTITE, CUP S M3X6
5	UH2238000 запросить цену →	1 GEAR
6	UH2239000 запросить цену →	1 GEAR 20/50
7	UH2240000 запросить цену →	1 GEAR 24/72
8	UH2241000 запросить цену →	1 GEAR 22/55
9	UH2242000 запросить цену →	1 GEAR
10	UH2243000 запросить цену →	1 GEAR
11	UH2244000 запросить цену →	1 GEAR
12	UH2245001 запросить цену →	1 GEAR 48 SPRING
13	026100136 запросить цену →	1 WASHER, PLAIN S
14	UH2255001 запросить цену →	1 PAPER DELIVERY GEAR ASSY
15	U74234001 запросить цену →	4 TAPTITE, CUP M4X5
16	UH2250001 запросить цену →	1 PAPER DELIVERY HOLDER SPRING
17	UH2252000 запросить цену →	1 SPACER
18	UH2254000 запросить цену →	2 SPACER
19	T31242001 запросить цену →	2 PCB SPACER F
20	UH2263001 запросить цену →	1 SCANNER FAN MOTOR
21	083313015 запросить цену →	2 TAPTITE, PAN B M3X30
22	087320616 запросить цену →	1 TAPTITE, CUP S M3X6

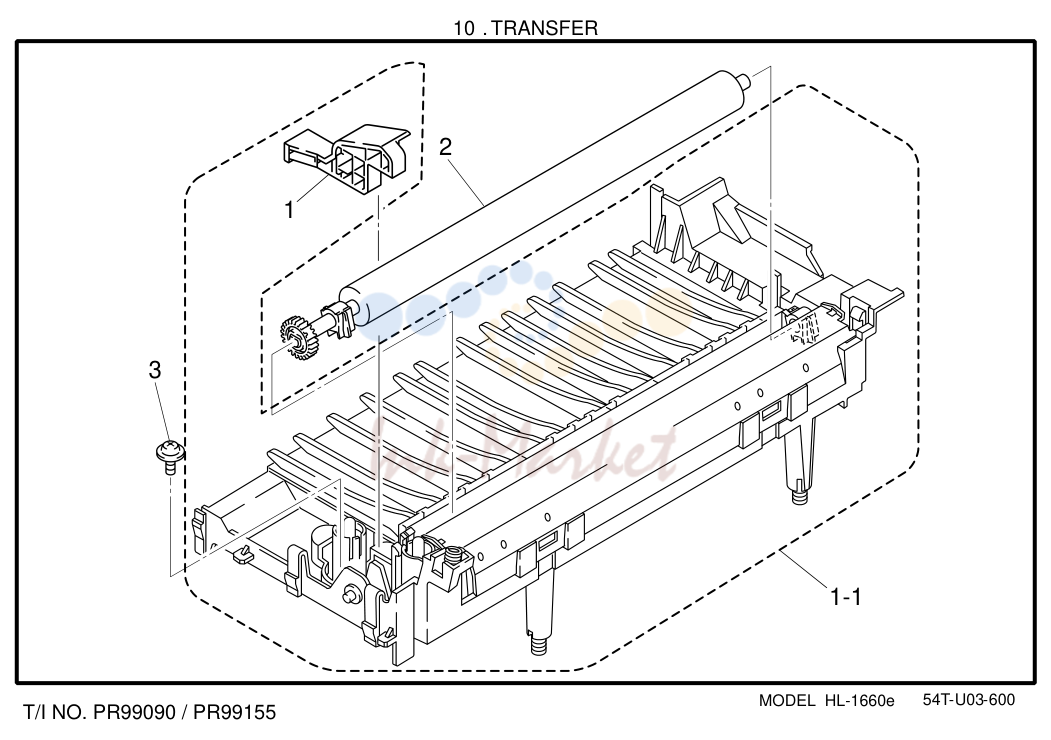

5. 10 . TRANSFER

№	Артикул	Описание
1-1	UH2787001 запросить цену →	1 TRANSFERBASEASSY(SP)
1	LJ0019001 запросить цену →	1 BOTTOMSIDEGUIDE
2	UH1834001 запросить цену →	1 TRANFERROLLERAASSY(SP)
3	087321016 запросить цену →	1 TAPTITE,CUPSM3X10
1-10	UH2806001 запросить цену →	1 PAPERTRAYUNITSO,USA(SP)GRAY1227
1-10	UH2799001 запросить цену →	1 PAPERTRAYUNITS,EUR(SP)GRAY1227
1-10	UH2802001 запросить цену →	1 PAPERTRAYUNITS,CAN(SP)GRAY1227
1	UH2487001 запросить цену →	1 SEPARATIONPADASSYT
2	UH2841001 запросить цену →	1 SEPARATIONPADSPRING200
3	UH2360000 запросить цену →	1 ROLLER
4	UH2459000 запросить цену →	1 ROLLERHOLDER
5	UH2469000 запросить цену →	1 PAPERFRONTGUIDE,BLUE6155
6	UH2463001 запросить цену →	1 GEAR56TLINK
7	UH2465001 запросить цену →	1 SIZEDRUM
8	085310815 запросить цену →	3 TAPTITE,BINDBM3X8
9	UH2472001 запросить цену →	1 TRAYGUIDEPLATE1
10	UH2804001 запросить цену →	1 ADJUSTKNOBSTOPPER
11	UH2464000 запросить цену →	1 GEAR 50T
12	UH2370001 запросить цену →	1 GEAR 16/40T
13	UH2466000 запросить цену →	1 TRAY GEAR HOLDER

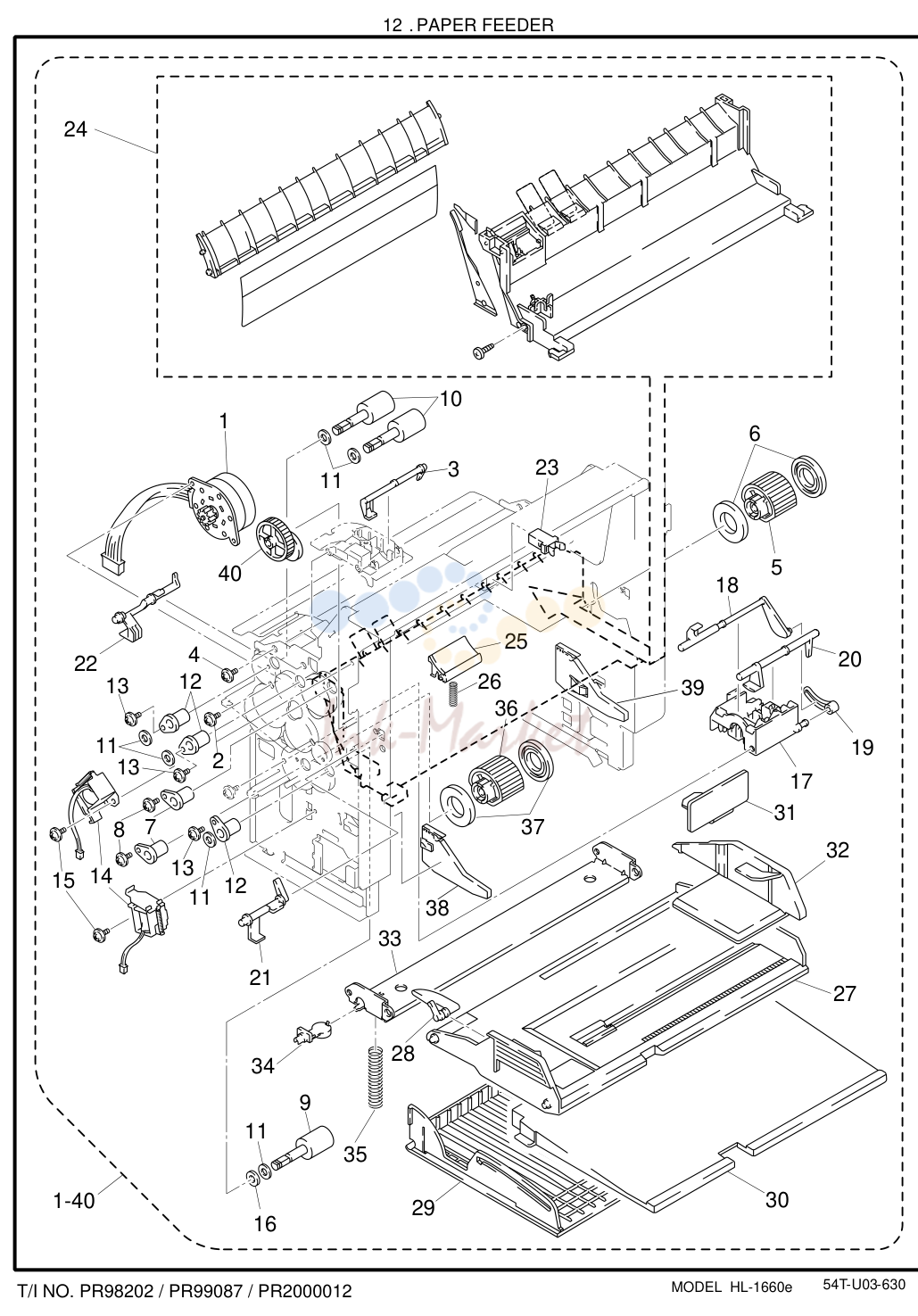

6. 12 . PAPER FEEDER

№	Артикул	Описание
1-40	UH2824001 запросить цену →	1 PAPER FEED CHASSIS UNIT 2 (SP)
1	UH2357001 запросить цену →	1 PAPER FEED MOTOR ASSY
2	087320616 запросить цену →	2 TAPTITE, CUP S M3X6
3	UH2359000 запросить цену →	1 MP PAPER DETECTION ACTUATOR
4	085310815 запросить цену →	2 TAPTITE, BIND B M3X8
5	UH2362001 ✓ в наличии	1 PAPER PICK-UP ROLLER ASSY
6	UH2364000 запросить цену →	2 PAPER PICK-UP ROLLER COLLAR CODE CHNG
7	UH2366000 запросить цену →	2 BEARING
8	085320616 запросить цену →	2 TAPTITE, BIND S M3X6
9	UH2416001 запросить цену →	1 PAPER FEED ROLLER ASSY
10	UH2367001 запросить цену →	2 PAPER FEED ROLLER ASSY
11	UL0633000 запросить цену →	6 WASHER, PLAIN
12	UH2366000 запросить цену →	3 BEARING
13	085320616 запросить цену →	3 TAPTITE, BIND S M3X6
14	UH2369001 запросить цену →	2 PAPER PICK-UP SOLENOID
15	085320416 запросить цену →	2 TAPTITE, BIND S M3X4
16	UH2428000 запросить цену →	1 BEARING CALLOR
17	UH2379000 запросить цену →	1 TRAY SENSOR HOLDER
18	UH2380000 запросить цену →	1 PE SENSOR ACTUATOR TRAY
19	UH2381000 запросить цену →	1 PE ACTUATOR LINK
20	UH2382000 запросить цену →	1 DU DETECTION ACTUATOR
21	UH2383000 запросить цену →	1 PE SENSOR ACTUATOR MP
22	UH2384000 запросить цену →	1 REGIST SENSOR ACTUATOR
23	UH2136001 запросить цену →	1 LATCH
24	UH2797000 запросить цену →	1 MP PAPER FEED GUIDE ASSY (SP)
25	UH2393001 запросить цену →	1 SEPARATION PAD ASSY
26	UH2433001 запросить цену →	1 SEPARATION PAD SPRING MP
27	UH2397001 запросить цену →	1 MP TRAY ASSY
28	UH2400000 запросить цену →	1 MP PE SUB ACTUATOR
29	UH2406000 запросить цену →	1 MP TRAY COVER
30	UH2407000 запросить цену →	1 MP EXTENSION TRAY
31	UH2823001 запросить цену →	1 SPACER
32	UH2401000 запросить цену →	1 MP PAPER GUIDE
33	UH2402000 запросить цену →	1 MP RELEASE PLATE
34	UH2403000 запросить цену →	1 MP RELEASE SUPPORTER
35	UH2404000 запросить цену →	1 MP SPRING
36	UH2821001 ✓ в наличии	1 PAPER PICK-UP ROLLER ASSY
37	UH2822001 запросить цену →	2 PAPER PICK-UP ROLLER COLLAR
38	UH2356000 запросить цену →	1 RELEASE PLATE L
39	UH2409000 запросить цену →	1 RELEASE PLATE R
40	UH1490001 запросить цену →	1 MP RELEASE CAM GEAR 35T

7. 13 . SCANNER PR2001065

№	Артикул	Описание
1	UH2815001 запросить цену →	1 SCANNER UNIT ASSY C (SP)
2	UK2503000 запросить цену →	1 SCN FLAT CABLE 6P
3	087321616 запросить цену →	4 TAPTITE, CUP S M3X16
4	UK3254001 запросить цену →	1 POLYGON HARNESS 5P

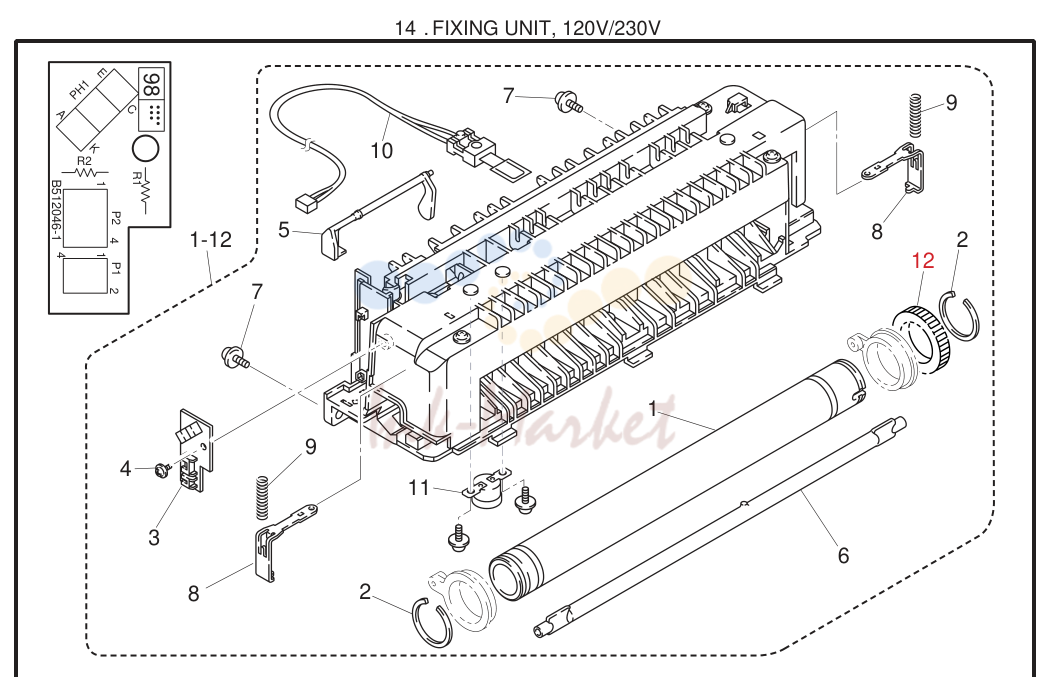

1-12	LJ0008001 запросить цену →	1 FIXING UNIT, 120V T (SP)
1-12	LJ0009001 запросить цену →	1 FIXING UNIT, 230V T (SP)
1	LJ0010001 запросить цену →	1 HEAT ROLLER T (SP)
2	UH2608001 запросить цену →	2 RETAINING RING,
3	LJ8007001 запросить цену →	1 FIXING PCB ASSY B512046-1
4	085310815 запросить цену →	1 TAPTITE, BIND B M3X8
5	UH2623001 запросить цену →	1 PAPER DELIVERY ACTUATOR
6	UH2794001 запросить цену →	1 HALOGEN HEATER, 120V (SP)
6	UH2795001 запросить цену →	1 HALOGEN HEATER, 230V (SP)
7	087421015 запросить цену →	2 TAPTITE, CUP S M4X10
8	UH2645001 запросить цену →	2 HEATER SUPPORT SPRING S
9	UH2646001 запросить цену →	2 HEATER PRESS SPRING
10	UH2628001 запросить цену →	1 THERMISTOR ASSY PT7
11	UH2621001 запросить цену →	1 THERMOSTAT: 2455RC
12	UH2607001 запросить цену →	1 HR GEAR
1	LJ2304001 запросить цену →	1 CD ASSY
2	UE0331001 запросить цену →	1 BAG, 215X350H (USER'S MANUAL)
3	UH1437001 запросить цену →	1 USB INSERTION SHEET
4	UH1425001 запросить цену →	1 SIMM INSERTION SHEET, ENG (HL1660e)
4	UH1426001 запросить цену →	1 SIMM INSERTION SHEET, GER (HL1660e)
4	UH1427001 запросить цену →	1 SIMM INSERTION SHEET, FRA (HL1660e)
4	UH1428001 запросить цену →	1 SIMM INSERTION SHEET, DUTCH (HL1660e)
4	UH1429001 запросить цену →	1 SIMM INSERTION SHEET, NOR (HL1660e)
4	UH1430001 запросить цену →	1 SIMM INSERTION SHEET, ITA (HL1660e)
5	LJ8621001 запросить цену →	1 CORE ASSY, ESD-SR-25X2

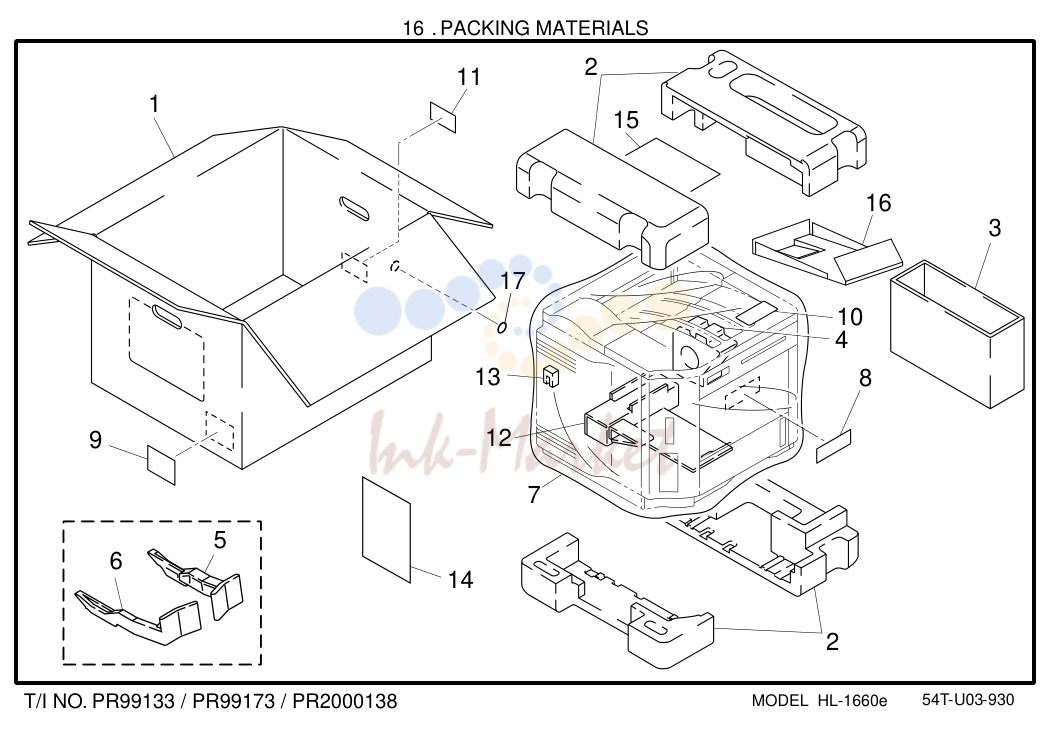

8. 16 . PACKING MATERIALS

№	Артикул	Описание
1	LL0035001 запросить цену →	1 CARTON, NO BRAND
1	LL0033001 запросить цену →	1 CARTON, US
1	LL0034001 запросить цену →	1 CARTON, EUR
2	LL0036001 запросить цену →	1 STYROFOAM PAD ASSY
3	UE0374000 запросить цену →	1 CARTON, TNR CARTRIDGE (W/EP-ED)
3	UE0476000 запросить цену →	1 CARTON, TNR CARTRIDGE (WO/EP-ED)
4	UE0376000 запросить цену →	1 STYROFOAM PAD (PLATE HOLDER)
5	UH2735001 запросить цену →	1 RELEASE SPACER R
6	UH2736001 запросить цену →	1 RELEASE SPACER L
7	UE0477000 запросить цену →	1 BAG, 900X800 (BODY)
7	U63969000 запросить цену →	1 BAG, 900X800 BS W/HOLE (BODY)
8	U62092001 запросить цену →	1 CAUTION LABEL 24, US
8	163528001 запросить цену →	1 CAUTION LABEL, BS
9	U04510001 запросить цену →	1 IMPORTER LABEL, CAN
10	X60267002 запросить цену →	1 RECYCLE LABEL, DEU/FRA
11	UH1440001 запросить цену →	1 BAR CODE LABEL, 525110 UPC USA
11	UH1441001 запросить цену →	1 BAR CODE LABEL, 526371 EAN EUR
11	UH1442001 запросить цену →	1 BAR CODE LABEL, 525127 UPC USA (GENERIC)
12	UE0405000 запросить цену →	1 PAD (LETTER SIZE TRAY)
12	UE0406000 запросить цену →	1 PAD (A4 SIZE TRAY)
13	UE0425001 запросить цену →	1 POSITION FIXING SPONGE
14	UH2741001 запросить цену →	1 INSERTION SHEET
15	UH3373001 запросить цену →	1 NO RTN FORM, USA
15	UH3295001 запросить цену →	1 RNT FORM, CAN
16	LL0039001 запросить цену →	1 CARTON, ACCESSORY
17	LJ5497001 запросить цену →	1 WIN ME CARTON LABEL
1	UH2499001 запросить цену →	1 ROLLER HOLDER SO ASSY (SP)
2	UH2498001 запросить цену →	2 TRAY PUSH SPRING ELT (SP)
3	UH2477000 запросить цену →	2 TRAY PUSH SPRING FILM ELT (SP)
4	UH2820001 запросить цену →	1 PAPER PICK-UP ROLLER UNIT 2 (SP)
5	UH1778000 запросить цену →	1 SEPARATION PAD SPRING DX (SP)
6	UH1772001 запросить цену →	1 SEPARATION PAD DX ASSY (SP)
7	UH2823001 запросить цену →	1 SPACER
