Brother HL-1660 — каталог запчастей со схемами

Содержание

1. POWER CORDS & HARNESSES PR98046
2. 3 . CONTROL PANEL PR98309
3. 6 . HIGH-VOLTAGE POWER SUPPLY
4. 8 . COVERS
5. 10 . TRANSFER PR2000081
6. 12 . PAPER FEEDER PR2000012
7. 13 . SCANNER

1. POWER CORDS & HARNESSES PR98046

№	Артикул	Описание
2	UK2502001 запросить цену →	1 HV HARNESS 16P
3	UK2505000 запросить цену →	1 FEED FLAT CABLE 20P
4	UK2506001 запросить цену →	1 LV HARNESS 8P
5	UK2507001 запросить цену →	1 FUSER HARNESS 4P
6	UK2508001 запросить цену →	1 DC MOTOR HARNESS 4P
1	UK2701001 запросить цену →	1 P FEED/SIZI-SW PCB ASSY (SP) B48K139/140- CHG REV.
2	UH2410000 запросить цену →	1 SIZE SWITCH SPRING
3	087320616 запросить цену →	2 TAPTITE, CUP S M3X6
1		. POWER CORDS & HARNESSES
2		. PAPER FEEDER PCB
2		1 19 1 (MP P S 4 OL) JW18 20 P5 (ENGINE)
1-1	UK3024001 запросить цену →	1 CONTROL PANEL UNIT (SP) (B48K143-200B)
1	UK2500000 запросить цену →	1 SWITCH FLAT CABLE 21P
2	UH2021002 запросить цену →	1 PANEL SHEET, HL-1660
2	UH2019001 запросить цену →	1 PANEL SHEET, TMT-17

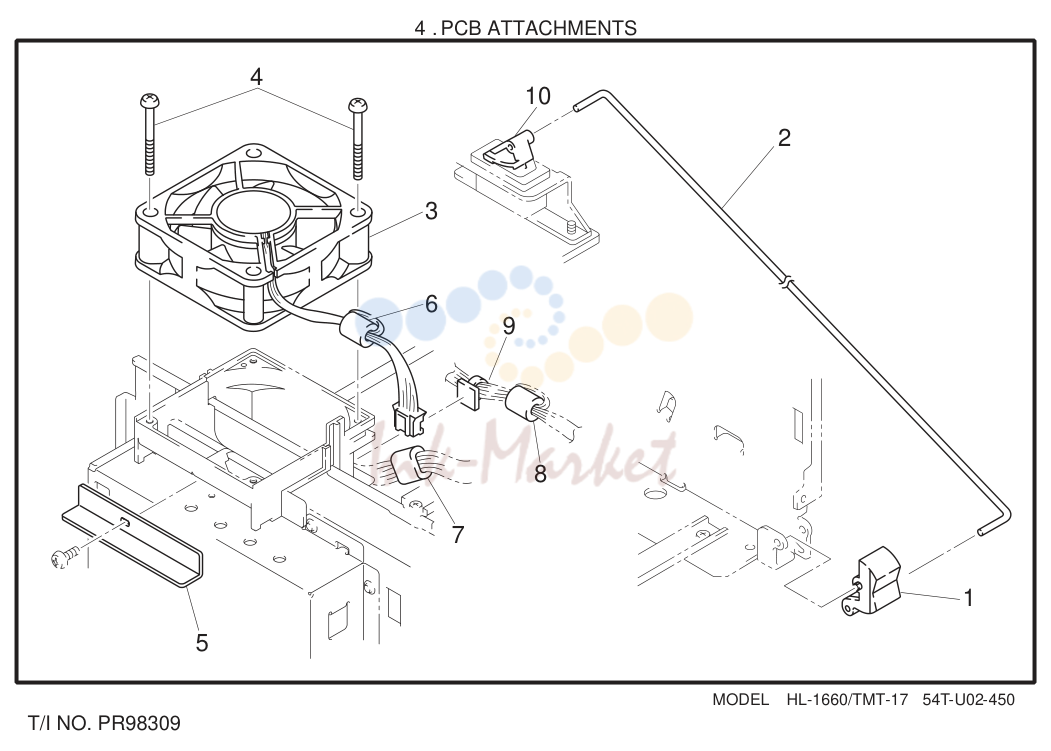

1	UH2121001 запросить цену →	1 REMOTE SWITCH
2	UH2122000 запросить цену →	1 PS SWITCH WIRE
3	UH2124001 запросить цену →	1 DC FAN MOTOR
4	083313515 запросить цену →	2 TAPTITE, PAN B M3X35
5	UH2144001 запросить цену →	1 HOLDER SPACER
6	UK2826001 запросить цену →	1 CORE:RI-12-15-8.5
7	UK3213000 запросить цену →	1 CORE:FPC-16-12
8	UK3214000 запросить цену →	1 CORE:ZCAT1518
9	UK3215000 запросить цену →	1 CABLE CLAMP
10	UH2123001 запросить цену →	1 SWITCH ATTACHMENT CHG

2. 3 . CONTROL PANEL PR98309

№	Артикул	Описание
1-4	UK3298001 запросить цену →	1 MAIN PCB ASSY (SP), HL1660/TMT-17(SP)(OTHEB48K259-202A
1-6	UK3524001 запросить цену →	1 MAIN PCB ASSY (SP), HEB HL1660 (SP)(ISRAELB48K259-203A
1	UK3668000 запросить цену →	1 MASK ROM:23C16000-01 #25
2	UK3669000 запросить цену →	1 MASK ROM:23C16000-02 #15
3	UK2718000 запросить цену →	1 MASK ROM:23C8000-01 #26
4	UK2719000 запросить цену →	1 MASK ROM:23C8000-02 #16
5	UK2945001 запросить цену →	1 PROM ASSY HEB1 #27
6	UK2947001 запросить цену →	1 PROM ASSY HEB2 #17
7	UK3169001 запросить цену →	1 MIO CONNECTOR PCB ASSY B48K235-300B
8	UK3575001 запросить цену →	1 SIMM 2M
8	UK3738001 запросить цену →	1 SIMM 4M ADD
9	087320616 запросить цену →	7 TAPTITE, CUP S M3X6
10	087320616 запросить цену →	1 TAPTITE, CUP S M3X6
11	UK2466000 запросить цену →	1 EPROM:27C8000DZ(BLANK EPROM)(SP)(#)
5		. MAIN PCB
02		DEEF
12		02 LENAP 1 V42+ 33 1C 2C
567		666 RRR 789 777 RRR 1 6 2 8 1 R C 35 08R 78R

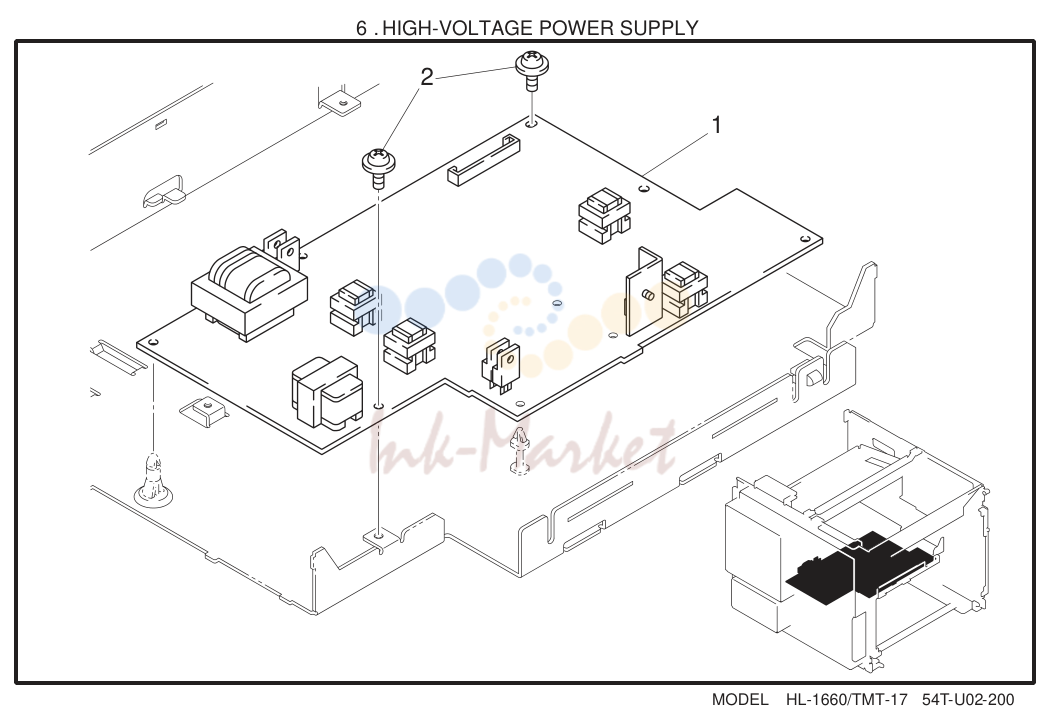

1	UK2702001 запросить цену →	1 HIGH-VOLTAGE PS PCB ASSY (SP) B48K186-300F CHNG VER.#
2	087320616 запросить цену →	2 TAPTITE, CUP S M3X6
1-2	UK4150001 запросить цену →	1 LV PS PCB ASSY 115V HL-1660 CHNG
1-2	LJ8458001 запросить цену →	1 LV PS PCB ASSY LSEP1056, 230V CHNG
1	UK2756001 запросить цену →	1 GLASS FUSE, 10A-125VM(PS PCB 115VM) (S F1
1	UK2759001 запросить цену →	1 GLASS FUSE, 6A-250VM(PS PCB 230VM) (SP F1
2	UK2757001 запросить цену →	1 GLASS FUSE, 5A-125VM (PS PCB 115VM) (SP F2
2	UK2760001 запросить цену →	1 GLASS FUSE, 3A-250VM (PS PCB 230VM) (SP F2
3	UH2036001 запросить цену →	6 TAPTITE, PAN S M3X8

3. 6 . HIGH-VOLTAGE POWER SUPPLY

№	Артикул	Описание

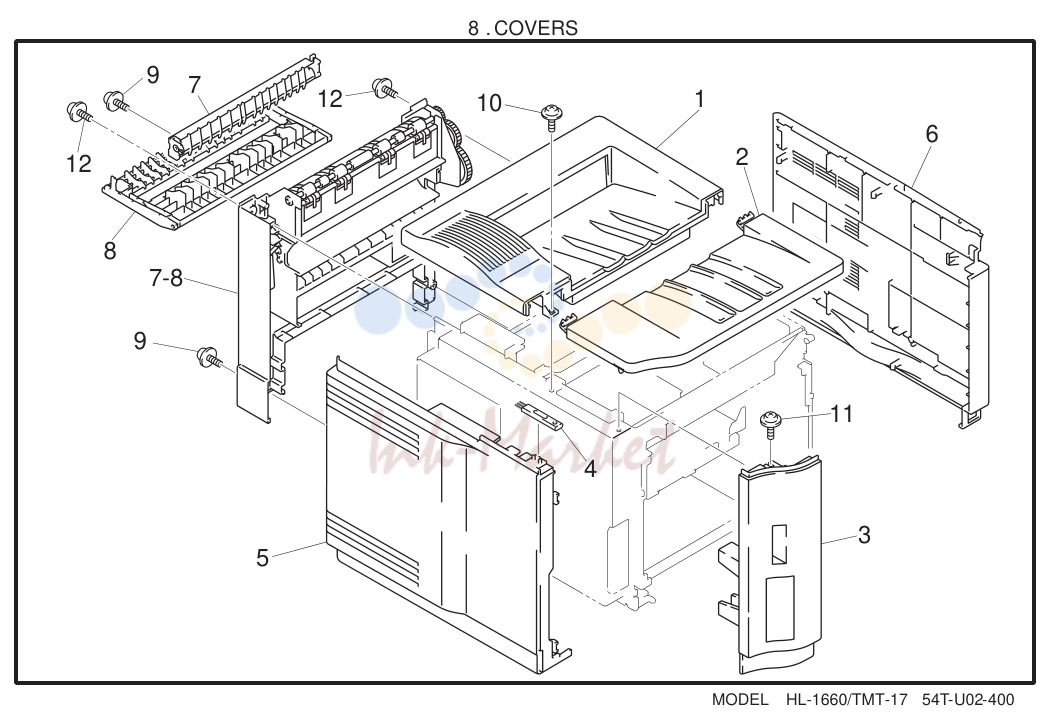

1	UH2065001 запросить цену →	1 UPPER COVER ASSY, GRAY1227
2	UH2071001 запросить цену →	1 TONER CARTRIDGE LID, GRAY1227
3	UH2072001 запросить цену →	1 FONT COVER ASSY, GRAY1227
4	UH2076001 запросить цену →	1 CLEANER BRUSH
5	UH2077001 запросить цену →	1 SIDE COVER L, GRAY1227
6	UH2027001 запросить цену →	1 SIDE COVER R2 ASSY, GRAY1227
7-8	UH2082001 запросить цену →	1 REAR COVER ASSY, GRAY1227(HL-1660)
7-8	UH2104001 запросить цену →	1 REAR COVER ASSY, GRAY1227(TMT-17)
7	UH2085001 запросить цену →	1 CHANGEOVER GUIDE, GRAY1227
8	UH2103001 запросить цену →	1 JAM REMOVE COVER, GRAY1227
9	087320616 запросить цену →	2 TAPTITE, CUP S M3X6
10	087320616 запросить цену →	1 TAPTITE, CUP S M3X6
11	087320616 запросить цену →	1 TAPTITE, CUP S M3X6
12	087321016 запросить цену →	2 TAPTITE, CUP S M3X10
1	UH2229001 запросить цену →	1 CARTRIDGE STOPPER ASSY
2	UH2233001 запросить цену →	1 DC GEAR HOLDER ASSY
3	UH2814001 запросить цену →	1 DC MOTOR ASSY 2 (SP)
4	087320616 запросить цену →	3 TAPTITE, CUP S M3X6
5	UH2238000 запросить цену →	1 GEAR
6	UH2239000 запросить цену →	1 GEAR 20/50
7	UH2240000 запросить цену →	1 GEAR 24/72
8	UH2241000 запросить цену →	1 GEAR 22/55
9	UH2242000 запросить цену →	1 GEAR
10	UH2243000 запросить цену →	1 GEAR
11	UH2244000 запросить цену →	1 GEAR
12	UH2245001 запросить цену →	1 GEAR 48 SPRING
13	026100136 запросить цену →	1 WASHER, PLAIN S
14	UH2255001 запросить цену →	1 PAPER DELIVERY GEAR ASSY
15	U74234001 запросить цену →	4 TAPTITE, CUP M4X5
16	UH2250001 запросить цену →	1 PAPER DELIVERY HOLDER SPRING
17	UH2252000 запросить цену →	1 SPACER
18	UH2254000 запросить цену →	2 SPACER
19	T31242001 запросить цену →	2 PCB SPACER F
20	UH2263001 запросить цену →	1 SCANNER FAN MOTOR
21	083313015 запросить цену →	2 TAPTITE, PAN B M3X30
22	087320616 запросить цену →	1 TAPTITE, CUP S M3X6
23	UH2209000 запросить цену →	2 TRAY GUIDE ADD

4. 8 . COVERS

№	Артикул	Описание
1-1	UH2787001 запросить цену →	1 TRANSFER BASE ASSY (SP)
1	LJ0019001 запросить цену →	1 BOTTOM SIDE GUIDE
2	UH1834001 запросить цену →	1 TRANFER ROLLER A ASSY (SP)
3	087321016 запросить цену →	1 TAPTITE, CUP S M3X10

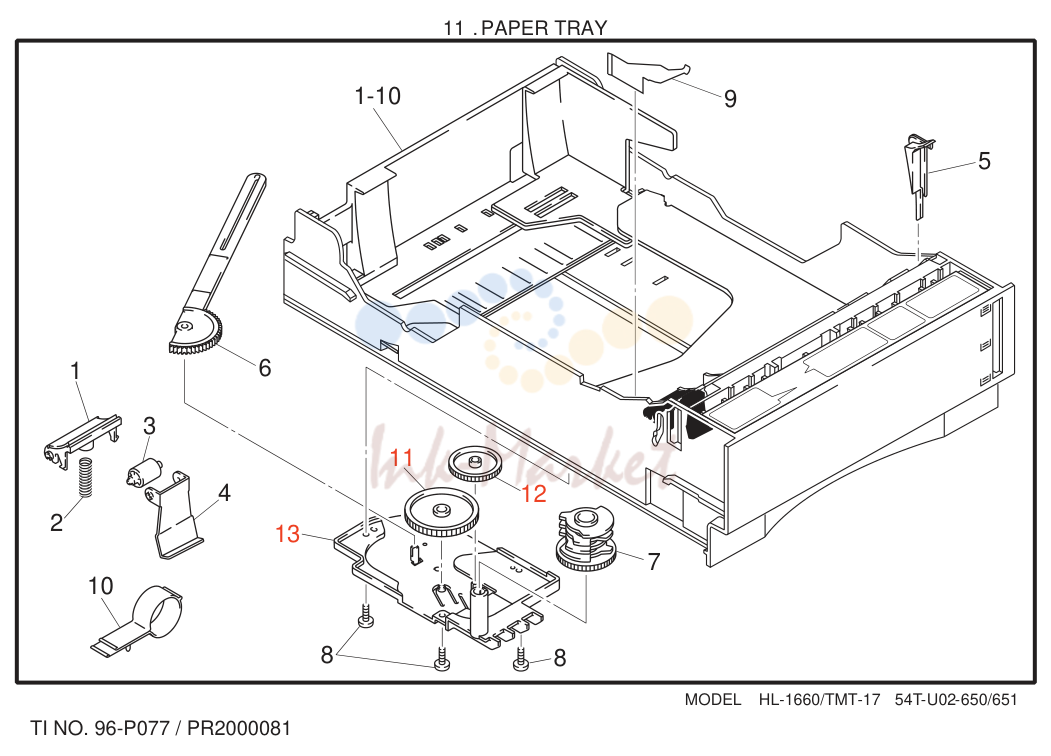

1-10	UH2806001 запросить цену →	1 PAPER TRAY UNIT SO, USA (SP) GRAY1227 (HL-1660)
1-10	UH2802001 запросить цену →	1 PAPER TRAY UNIT S, CAN (SP) GRAY1227 (HL-1660)
1-10	UH2799001 запросить цену →	1 PAPER TRAY UNIT S, EUR (SP) GRAY1227 (HL-1660)
1-10	UH3374001 запросить цену →	1 PAPER TRAY UNIT, ADP
1	UH2487001 запросить цену →	1 SEPARATION PAD ASSY T
2	UH2490001 запросить цену →	1 SEPARATION PAD SPRING T
3	UH2360001 запросить цену →	1 ROLLER
4	UH2459001 запросить цену →	1 ROLLER HOLDER
5	UH2469001 запросить цену →	1 PAPER FRONT GUIDE, BLUE6155
6	UH2463001 запросить цену →	1 GEAR 56T LINK
7	UH2465001 запросить цену →	1 SIZE DRUM
8	085310815 запросить цену →	3 TAPTITE, BIND B M3X8
9	UH2472001 запросить цену →	1 TRAY GUIDE PLATE
10	UH2804001 запросить цену →	1 ADJUST KNOB STOPPER
11	UH2464000 запросить цену →	1 GEAR 50T ADD
12	UH2370001 запросить цену →	1 GEAR 16/40T ADD
13	UH2466000 запросить цену →	1 TRAY GEAR HOLDER ADD

5. 10 . TRANSFER PR2000081

№	Артикул	Описание

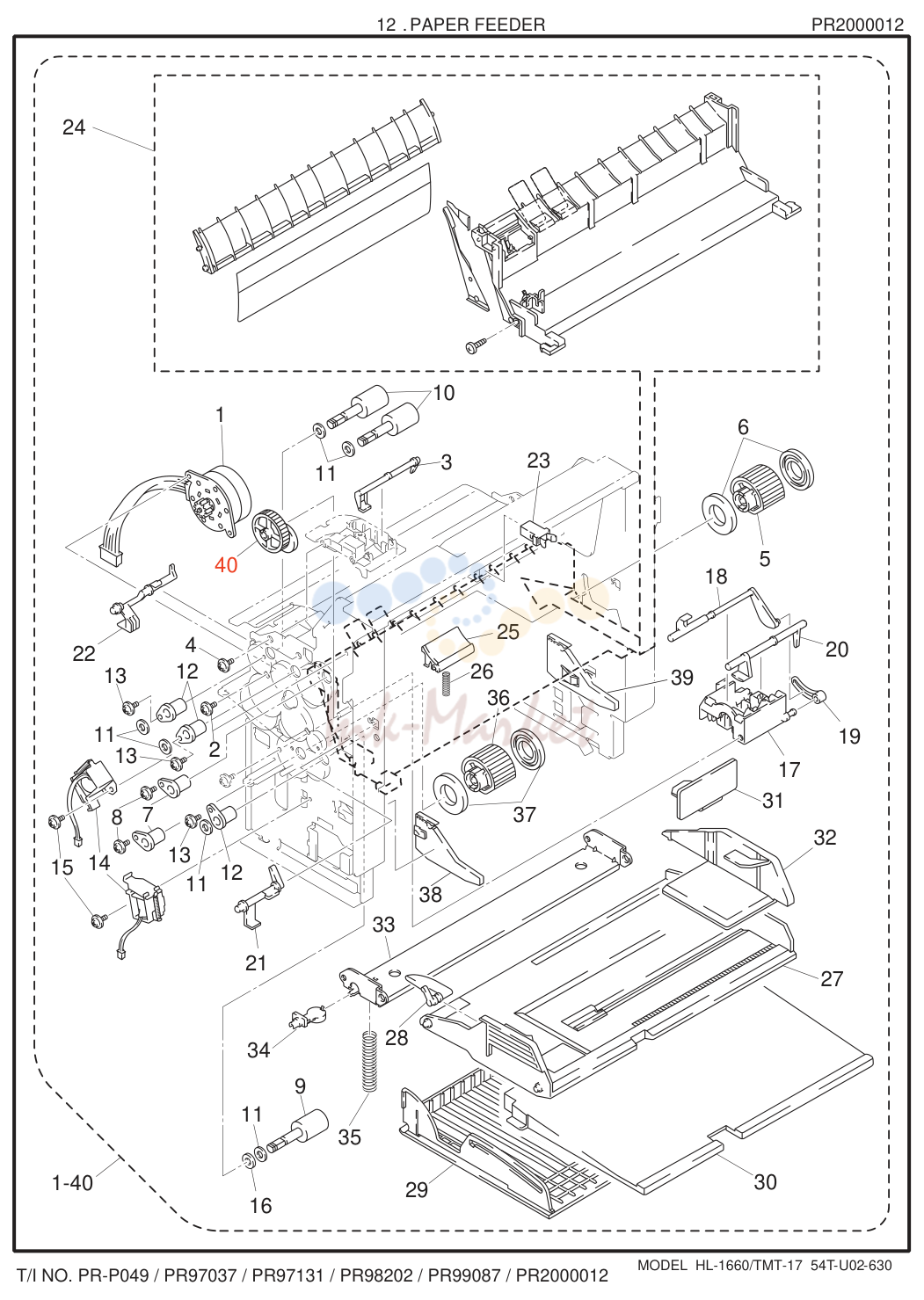

1-40	UH2824001 запросить цену →	1 PAPER FEEDER CHASSIS UNIT 2 (SP)
1	UH2357001 запросить цену →	1 PAPER FEED MOTOR ASSY
2	087320616 запросить цену →	2 TAPTITE, CUP S M3X6
3	UH2359000 запросить цену →	1 MP PAPER DETECTION ACTUATOR
4	085310815 запросить цену →	2 TAPTITE, BIND B M3X8
5	UH2362001 ✓ в наличии	1 PAPER PICK-UP ROLLER ASSY
6	UH2364000 запросить цену →	2 PAPER PICK-UP ROLLER COLLAR CODE CHNG
7	UH2366000 запросить цену →	2 BEARING
8	085320616 запросить цену →	2 TAPTITE, BIND S M3X6
9	UH2416001 запросить цену →	1 PAPER FEED ROLLER ASSY
10	UH2367001 запросить цену →	2 PAPER FEED ROLLER ASSY
11	UL0633000 запросить цену →	6 WASHER, PLAIN
12	UH2366000 запросить цену →	3 BEARING
13	085320616 запросить цену →	3 TAPTITE, BIND S M3X6
14	UH2369001 запросить цену →	2 PAPER PICK-UP SOLENOID
15	085320416 запросить цену →	2 TAPTITE, BIND S M3X4
16	UH2428000 запросить цену →	1 BEARING CALLOR
17	UH2379000 запросить цену →	1 TRAY SENSOR HOLDER
18	UH2380000 запросить цену →	1 PE SENSOR ACTUATOR TRAY
19	UH2381000 запросить цену →	1 PE ACTUATOR LINK
20	UH2382000 запросить цену →	1 DU DETECTION ACTUATOR
21	UH2383000 запросить цену →	1 PE SENSOR ACTUATOR MP
22	UH2384000 запросить цену →	1 REGIST SENSOR ACTUATOR
23	UH2136001 запросить цену →	1 LATCH
24	UH2797001 запросить цену →	1 MP PAPER FEED GUIDE ASSY (SP)
25	UH2393001 запросить цену →	1 SEPARATION PAD ASSY
26	UH2433001 запросить цену →	1 SEPARATION PAD SPRING MP
27	UH2397001 запросить цену →	1 MP TRAY ASSY
28	UH2400000 запросить цену →	1 MP PE SUB ACTUATOR
29	UH2406000 запросить цену →	1 MP TRAY COVER
30	UH2407000 запросить цену →	1 MP EXTENSION TRAY
31	UH2823001 запросить цену →	1 SPACER
32	UH2401000 запросить цену →	1 MP PAPER GUIDE
33	UH2402000 запросить цену →	1 MP RELEASE PLATE
34	UH2403000 запросить цену →	1 MP RELEASE SUPPORTER
35	UH2404000 запросить цену →	1 MP SPRING
36	UH2821001 ✓ в наличии	1 PAPER PICK-UP ROLLER ASSY
37	UH2822001 запросить цену →	2 PAPER PICK-UP ROLLER COLLAR
38	UH2356000 запросить цену →	1 RELEASE PLATE L
39	UH2409000 запросить цену →	1 RELEASE PLATE R
40	UH1490001 запросить цену →	1 MP RELEASE CAM GEAR 35T

6. 12 . PAPER FEEDER PR2000012

№	Артикул	Описание
1	UH2815001 запросить цену →	1 SCANNER UNIT ASSY C (SP)
2	UK2503000 запросить цену →	1 SCN FLAT CABLE 6P
3	087321616 запросить цену →	4 TAPTITE, CUP S M3X16
4	UK3254001 запросить цену →	1 POLYGON HARNESS 5P

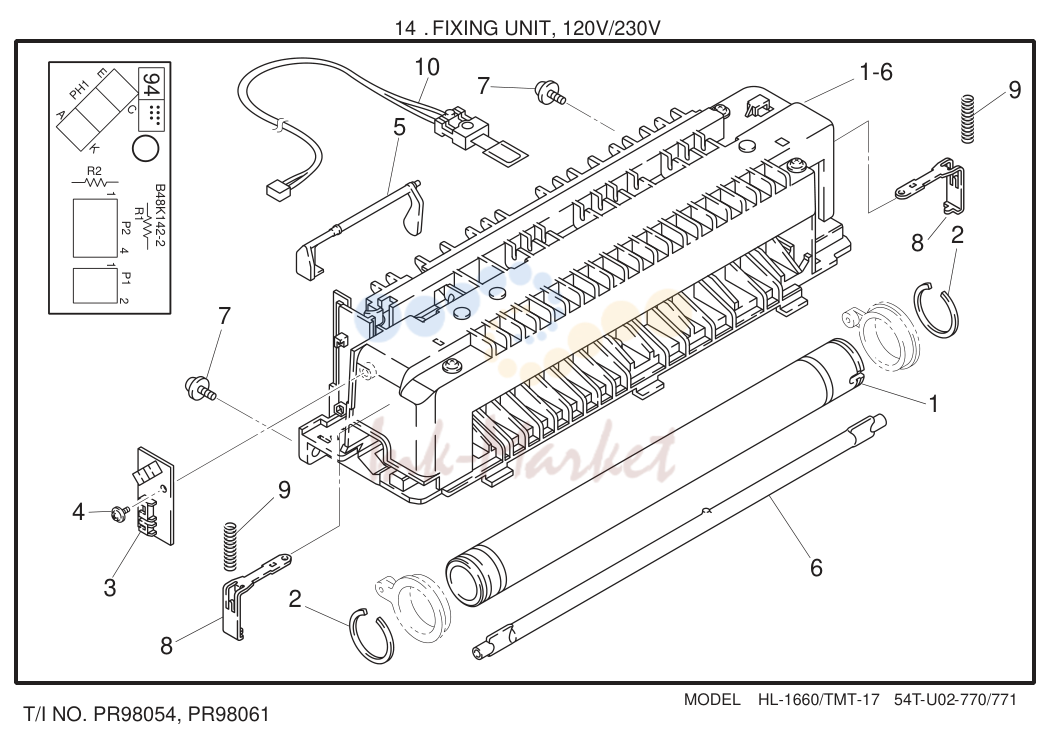

1-6	UH2816001 запросить цену →	1 FIXING UNIT, 120V C (SP)
1-6	UH2817001 запросить цену →	1 FIXING UNIT, 230V C (SP)
1	UH2793001 запросить цену →	1 HEAT ROLLER (SP)
2	UH2608001 запросить цену →	2 RETAINING RING,
3	UK2451001 запросить цену →	1 FIXING PCB ASSY B48K142-200
4	085310815 запросить цену →	1 TAPTITE, BIND B M3X8
5	UH2623001 запросить цену →	1 PAPER DELIVERY ACTUATOR
6	UH2794001 запросить цену →	1 HALOGEN HEATER, 120V (SP)
6	UH2795001 запросить цену →	1 HALOGEN HEATER, 230V (SP)
7	087421015 запросить цену →	2 TAPTITE, CUP S M4X10
8	UH2645001 запросить цену →	2 HEATER SUPPORT SPRING S
9	UH2646001 запросить цену →	2 HEATER SUPPORT SPRING S #2
10	UH2628001 запросить цену →	1 THERMISTOR ASSY PT7 ADD

7. 13 . SCANNER

№	Артикул	Описание
1	UK3464001 запросить цену →	1 PR DRIVER DISK #1, HL-1660(FIRST PART 1/2)
2	UK3466001 запросить цену →	1 PR DRIVER DISK #2, HL-1660 (LATTER PART 2/2)
3	UK3468001 запросить цену →	1 OP EXPLANATION DISK, ENG (HL-1660)
3	UK3470001 запросить цену →	1 OP EXPLANATION DISK, GER (HL-1660)
3	UK3472001 запросить цену →	1 OP EXPLANATION DISK, FRA (HL-1660)
3	UK3474001 запросить цену →	1 OP EXPLANATION DISK, DUTCH (HL-1660)
3	UK3476001 запросить цену →	1 OP EXPLANATION DISK, NOR (HL-1660)
3	UK3559001 запросить цену →	1 OP EXPLANATION DISK, ITA (HL-1660)
4	UH2696001 запросить цену →	1 USER'S MANUAL, ENG (HL-1660)
4	UH2697001 запросить цену →	1 USER'S MANUAL, GER (HL-1660)
4	UH2698001 запросить цену →	1 USER'S MANUAL, FRA (HL-1660)
4	UH2699001 запросить цену →	1 USER'S MANUAL, DUTCH (HL-1660)
4	UH2700001 запросить цену →	1 USER'S MANUAL, NOR (HL-1660)
4	UH2714001 запросить цену →	1 USER'S MANUAL, ITA (HL-1660)
5	UK3478001 запросить цену →	1 PR DRIVER SET UP, ENG
5	UK3479001 запросить цену →	1 PR DRIVER SET UP, GER
5	UK3480001 запросить цену →	1 PR DRIVER SET UP, FRA
5	UK3481001 запросить цену →	1 PR DRIVER SET UP, DUTCH
5	UK3482001 запросить цену →	1 PR DRIVER SET UP, NOR
5	UK3561001 запросить цену →	1 PR DRIVER SET UP, ITA
6	UH2717001 запросить цену →	1 WARRANTY CARD, USA
6	UH2693001 запросить цену →	1 WARRANTY CARD, CAN
6	UL7581001 запросить цену →	1 WARRANTY CARD, FRA2
6	237703001 запросить цену →	1 WARRANTY CARD, DUTCH
7	UH2716001 запросить цену →	1 ACCESSORY ORDER FORM
8	UH3294001 запросить цену →	1 ACCESSORY ORDER FORM CANADA
8	UL7426001 запросить цену →	1 SC INSERTION SHEET, USA
9	UE0331001 запросить цену →	1 BAG, 215X350H (USER'S MANUAL)
10	163528001 запросить цену →	1 CAUTION LABEL, BS
1	UE0367000 запросить цену →	1 CARTON, C-NO BRAND (TMT-17)
1	UE0502001 запросить цену →	1 CARTON, C-USA H (HL-1660)
1	UE0503001 запросить цену →	1 CARTON, C-EUR H (HL-1660)
2	UE0370000 запросить цену →	1 STYROFOAM PAD ASSY
3	UE0373000 запросить цену →	1 PAD (TMT-17)
4	UE0374000 запросить цену →	1 CARTON, TNR CARTRIDGE (W/EP-ED)
4	UE0476000 запросить цену →	1 CARTON, TNR CARTRIDGE (WO/EP-ED)
5	UE0376000 запросить цену →	1 STYROFOAM PAD (PLATE HOLDER)
6	UH2735001 запросить цену →	1 RELEASE SPACER R
7	UH2736001 запросить цену →	1 RELEASE SPACER L
8	UE0396000 запросить цену →	1 PAD (CONTROL PANEL)
9	UE0477000 запросить цену →	1 BAG, 900X800 (BODY)
9	U63969000 запросить цену →	1 BAG, 900X800 BS W/HOLE (BODY)
10	U62092001 запросить цену →	1 CAUTION LABEL 24, US
10	163528001 запросить цену →	1 CAUTION LABEL, BS
11	U04510001 запросить цену →	1 IMPORTER LABEL, CAN
12	X60267002 запросить цену →	1 RECYCLE LABEL, DEU/FRA
13	UH2748001 запросить цену →	1 BAR CODE LABEL, 524328 UPC USA (HL-1660)
13	UH2747001 запросить цену →	1 BAR CODE LABEL, 525565 EAN EUR (HL-1660)
13	UH2750001 запросить цену →	1 BAR CODE LABEL, 524373 UPC USA (TMT-17)
13	UH2749001 запросить цену →	1 BAR CODE LABEL, 525565 EAN EUR (TMT-17)
14	UE0405000 запросить цену →	1 PAD (LETTER SIZE TRAY)
14	UE0406000 запросить цену →	1 PAD (A4 SIZE TRAY)
15	UE0425001 запросить цену →	1 POSITION FIXING SPONGE
16	UH2741001 запросить цену →	1 INSERTION SHEET
17	UH3373001 запросить цену →	1 NO RTN FORM, USA (HL-1660)
18	UH3295001 запросить цену →	1 RNT FORM, CAN (HL-1660)
19	UH3297001 запросить цену →	1 C-TICK MARK LABEL
1	UH2499001 запросить цену →	1 ROLLER HOLDER SO ASSY (SP)
2	UH2498001 запросить цену →	2 TRAY PUSH SPRING ELT (SP)
3	UH2477000 запросить цену →	2 TRAY PUSH SPRING FILM ELT (SP)
4	UH2820001 запросить цену →	1 PAPER PICK-UP ROLLER UNIT 2 (SP)
5	UH1778000 запросить цену →	1 SEPARATION PAD SPRING DX (SP)
6	UH1772001 запросить цену →	1 SEPARATION PAD DX ASSY (SP)
7	UH2823001 запросить цену →	1 SPACER
