Brother HL-1260 — каталог запчастей со схемами

Содержание

1. 1 . POWER CORDS & HARNESSES
2. 3 . CONTROL PANEL
3. 7 . HIGH-VOLTAGE POWER SUPPLY
4. 9 . COVERS
5. 11 . TRANSFER PR99155
6. 13 . PAPER FEEDER
7. 14 . SCANNER
8. 16 . DOCUMENTS

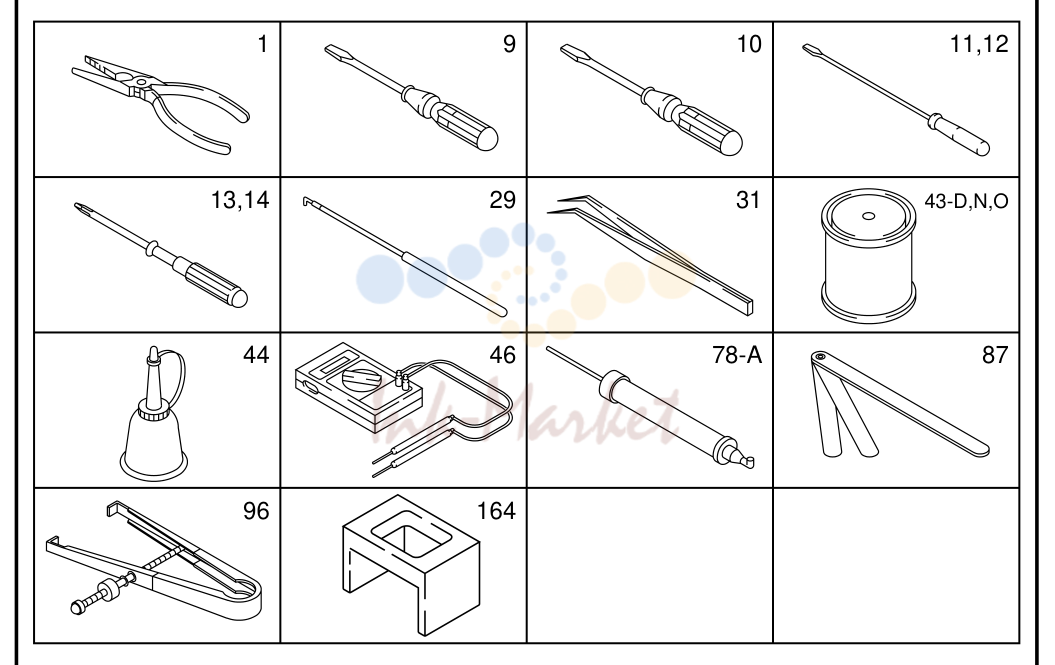

9. 18 . OPTIONAL PARTS SET

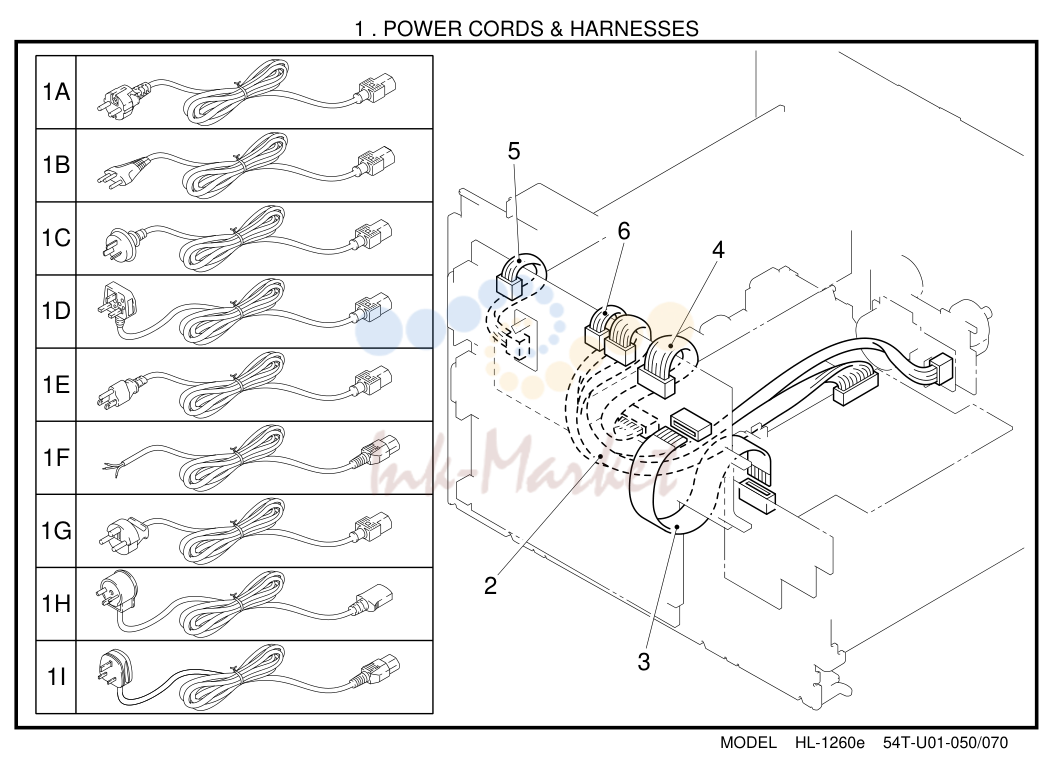

1. 1 . POWER CORDS & HARNESSES

№	Артикул	Альт. артикул	Описание
1			. POWER CORDS & HARNESSES
2			. PAPER FEEDER PCB
2			1 19 1 (MP P S 4 OL) JW18 20 P5 (ENGINE)
2	UK2502001 запросить цену →		1HV HARNESS 16P
3	UK2505001 запросить цену →	1FEED	FLAT CABLE 20P
4	UK2506001 запросить цену →		1LV HARNESS 8P
5	UK2507001 запросить цену →	1FUSER	HARNESS 4P
6	UK2508001 запросить цену →		1DC MOTOR HARNESS 4P
1	UK2701001 запросить цену →		1P FEED/SIZE-SW PCB ASSY (SP) B48K139/140- CHG REV.
2	UH2410000 запросить цену →	1SIZE	SWITCH SPRING
3	087320616 запросить цену →		1TAPTITE, CUP S M3X6

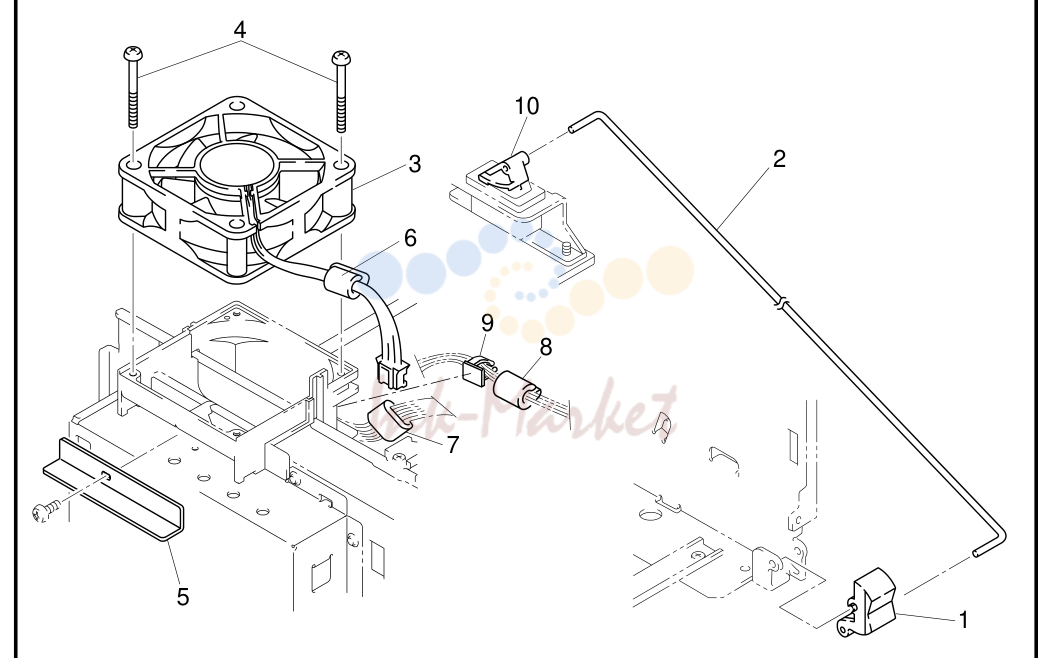

2. 3 . CONTROL PANEL

№	Артикул	Альт. артикул	Описание
1-1	UK3024001 запросить цену →	1CONTROL	PANEL UNIT (SP) (B48K143-200B)
1	UK2500000 запросить цену →	1SWITCH	FLAT CABLE 21P
2	UH2020001 запросить цену →	1PANEL	SHEET, 1260e
1	UH2121001 запросить цену →	1REMOTE	SWITCH
2	UH2122000 запросить цену →		1PS SWITCH WIRE
3	UH2124001 запросить цену →		1DC FAN MOTOR
4	083313515 запросить цену →		2TAPTITE, PAN B M3X35
5	UH2144001 запросить цену →	1HOLDER	SPACER
6	UK2826001 запросить цену →		1CORE:RI-12-15-8.5
7	UK3213000 запросить цену →		1CORE:FPC-16-12
8	UK3214000 запросить цену →		1CORE:ZCAT1518
9	UK3215000 запросить цену →	1CABLE	CLAMP
10	UH2123001 запросить цену →	1SWITCH	ATTACHMENT
5			. MAIN PCB, OTHERS
02			DEEF
02			LENAP 1 V42+ 33 1C
17			27 NOITPO
57			47 23AR5 9 3 7 A C R 8 3 3 8 A C R 3 7 6 4 9 7 7 5 C R R 35 0 9 8 8 7 7 R R R 345 888 RRR 8 4 567 9 9 999 R R RRR 8 5 4 0 A 1C R 0 9 0 9 1 R R 60 3 1 5 C
89			79 69 3- 432K84B 98765432 10 MLKJHGFEDC BA
1-4	B48K234-302B запросить цену →	UK3221001	1MAIN PCB ASSY (SP), HL-1260e (OTHERS)
1-4	B48K234-302E запросить цену →	UK3710001	1 MAIN PCB ASSY (SP), HL-1260
1			#35 UK3021000 1 MROMHN624316-1, HL-1260
1			#28 UK3711000 1 MASK ROM:23C16000-01, HL-1260e
2			#24 UK3022000 1 MROMHN624316-2, HL-1260
2			#17 UK3712000 1 MASK ROM:23C16000-02, HL-1260e
3			#29 UK2718000 1 MASK ROM:23C8000-01
4			#18 UK2719000 1 MASK ROM:23C8000-02
5	B48K235-300B запросить цену →	UK3169001	1 MIO CONNECTOR PCB ASSY
6	087320616 запросить цену →		7 TAPTITE, CUP S M3X6
7	087320616 запросить цену →		1TAPTITE, CUP S M3X6
8			(# 28,17,29,18) UK2466000 1 EPROM:27C8000DZ(BLANK EPROM)(SP)
9	UK3738001 запросить цену →		1 SIMM 4M
6			. MAIN PCB, ISRAEL
02			DEEF
02			LENAP 1 V42+ 33 1C
17			27 NOITPO
57			47 23AR5 9 3 7 A C R 8 3 3 8 A C R 3 7 6 4 9 7 7 5 C R R 35 0 9 8 8 7 7 R R R 345 888 RRR 8 4 567 9 9 999 R R RRR 8 5 4 0 A 1C R 0 9 0 9 1 R R 60 3 1 5 C
89			79 69 3- 432K84B 98765432 10 MLKJHGFEDC BA
6			. MAIN PCB, ISRAEL
1-6	B48K234-303B запросить цену →	UK3223001	1MAIN PCB ASSY 5 (SP), HEB HL-1260e (ISRAEL)
1			#28 UK3711000 1MASK ROM:23C16000-01
2			#17 UK3712000 1MASK ROM:23C16000-02
3			#29 UK2718000 1MASK ROM:23C8000-01
4			#18 UK2719000 1MASK ROM:23C8000-02
5			#30 UK2945001 1EPROM HEB1
6			#19 UK2947001 1EPROM HEB2
7	B48K235-300B запросить цену →	UK3169001	1MIO CONNECTOR PCB ASSY
8	087320616 запросить цену →		7TAPTITE, CUP S M3X6
9	087320616 запросить цену →		1TAPTITE, CUP S M3X6
10			(#28,17,29,18) UK2466000 1 EPROM:27C8000DZ (BLANK EPROM)(SP)
11	UK3738001 запросить цену →		1 SIMM 4M
6			. MAIN PCB, ISRAEL

3. 7 . HIGH-VOLTAGE POWER SUPPLY

№	Артикул	Описание
1	UK2702001 запросить цену →	1 HIGH-VOLTAGE PS PCB ASSY (SP) B48K186-300E
2	087320616 запросить цену →	2 TAPTITE, CUP S M3X6

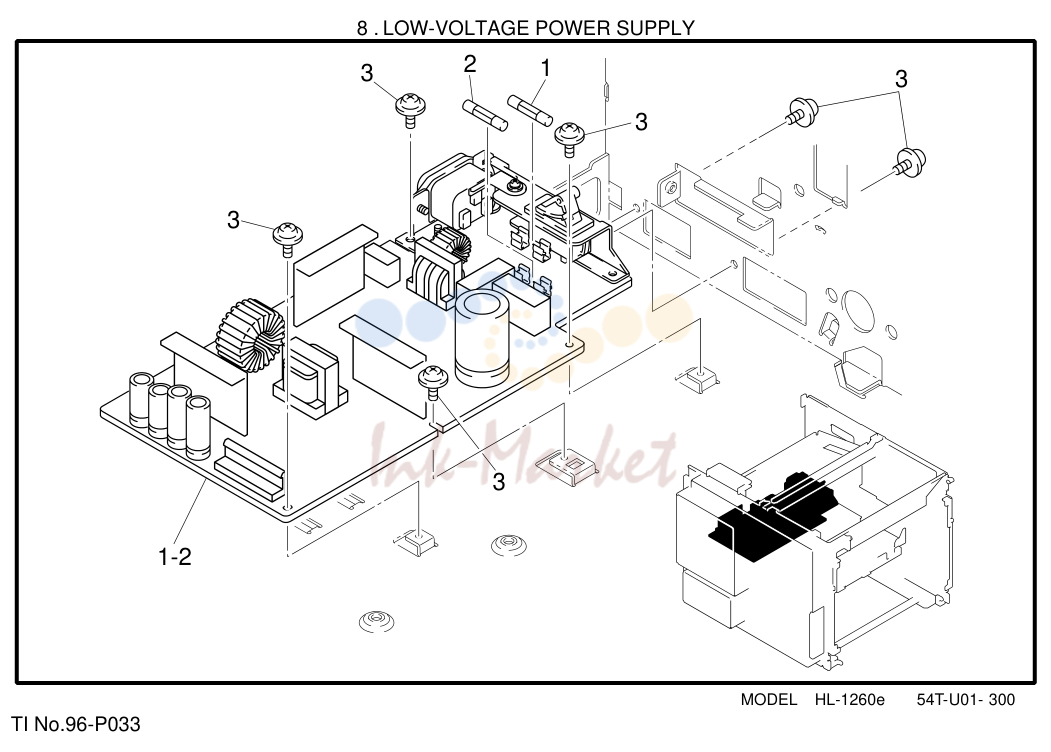

1-2	UK2753001 запросить цену →	1 LOW-VOLT PS PCB ASSY, 115VM(SP)
1-2	UK2754001 запросить цену →	1 LOW-VOLT PS PCB ASSY, 230VM(SP)
1	UK2756001 запросить цену →	1 GLASS FUSE, 10A-125VM (PS PCB 115VM) (SP) F1
1	UK2759001 запросить цену →	1 GLASS FUSE, 6A-250VM (PS PCB 230VM) (SP) F1
2	UK2757001 запросить цену →	1 GLASS FUSE, 5A-125VM (PS PCB 115VM) (SP) F2
2	UK2760001 запросить цену →	1 GLASS FUSE, 3A-250VM (PS PCB 230VM) (SP) F2
3	087320616 запросить цену →	6 TAPTITE, CUP S M3X6

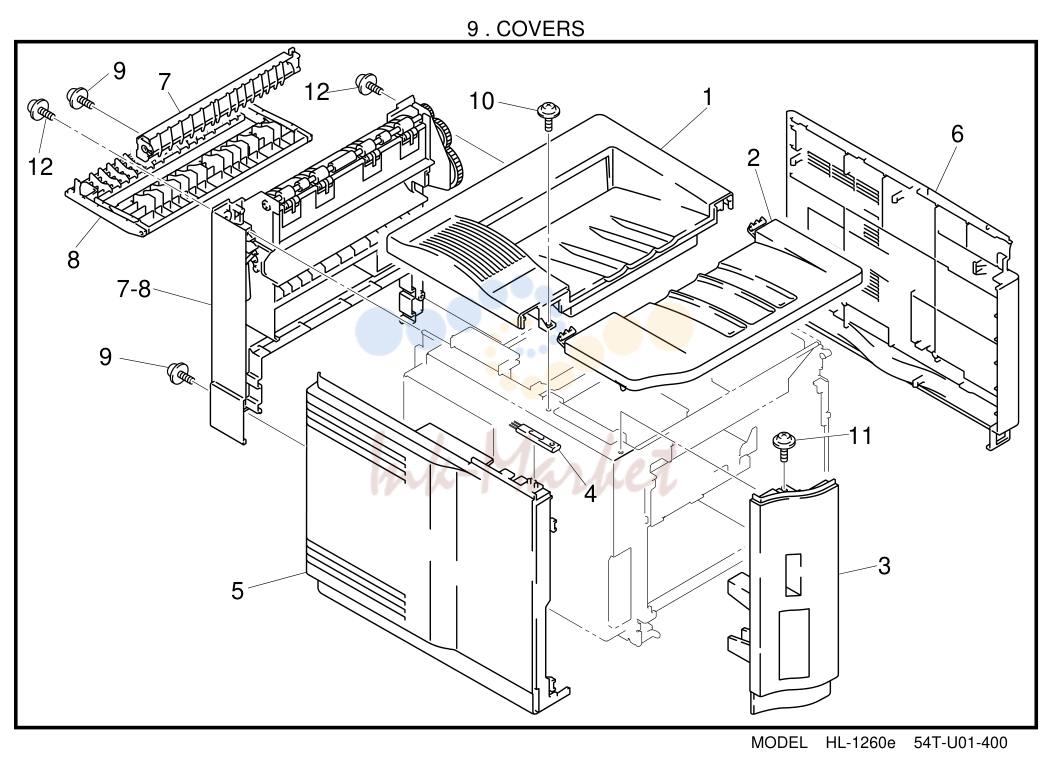

4. 9 . COVERS

№	Артикул	Альт. артикул	Описание
1	UH2065001 запросить цену →	1UPPER	COVER ASSY, GRAY1227
2	UH2071001 запросить цену →	1TONER	CARTRIDGE LID, GRAY1227
3	UH2072001 запросить цену →	1FONT	COVER ASSY, GRAY1227
4	UH2076001 запросить цену →	1CLEANER	BRUSH
5	UH2077001 запросить цену →	1SIDE	COVER L, GRAY1227
6	UH2027001 запросить цену →	1SIDE	COVER R2 ASSY, GRAY1227
7-8	UH2082001 запросить цену →	1REAR	COVER ASSY, GRAY1227
7	UH2085001 запросить цену →	1CHANGEOVER	GUIDE, GRAY1227
8	UH2103001 запросить цену →		1JAM REMOVE COVER, GRAY1227
9	087320616 запросить цену →		2TAPTITE, CUP S M3X6
10	087320616 запросить цену →		1TAPTITE, CUP S M3X6
11	087320616 запросить цену →		1TAPTITE, CUP S M3X6
12	087321016 запросить цену →		2TAPTITE, CUP S M3X10
1	UH2229001 запросить цену →	1CARTRIDGE	STOPPER ASSY
2	UH2233001 запросить цену →		1DC GEAR HOLDER ASSY
3	UH2786001 запросить цену →		1DC MOTOR ASSY (SP)
4	087320616 запросить цену →		3TAPTITE, CUP S M3X6
5	UH2238000 запросить цену →		1GEAR
9	UH2242000 запросить цену →		1GEAR
10	UH2243000 запросить цену →		1GEAR
11	UH2244000 запросить цену →		1GEAR
12	UH2245001 запросить цену →	1GEAR	48 SPRING
13	026100136 запросить цену →		1WASHER, PLAIN S
14	UH2255001 запросить цену →	1PAPER	DELIVERY GEAR ASSY
15	U74234001 запросить цену →		4TAPTITE, CUP M4X5
16	UH2250001 запросить цену →	1PAPER	DELIVERY HOLDER SPRING
17	UH2252000 запросить цену →		1SPACER
18	UH2254000 запросить цену →		2SPACER

5. 11 . TRANSFER PR99155

№	Артикул	Описание
1-1	UH2787001 запросить цену →	1 TRANSFER BASE ASSY (SP)
1	LJ0019001 запросить цену →	1 BOTTOM SIDE GUIDE
2	UH1834001 запросить цену →	1 TRANFER ROLLER A ASSY (SP)
3	087321016 запросить цену →	1 TAPTITE, CUP S M3X10

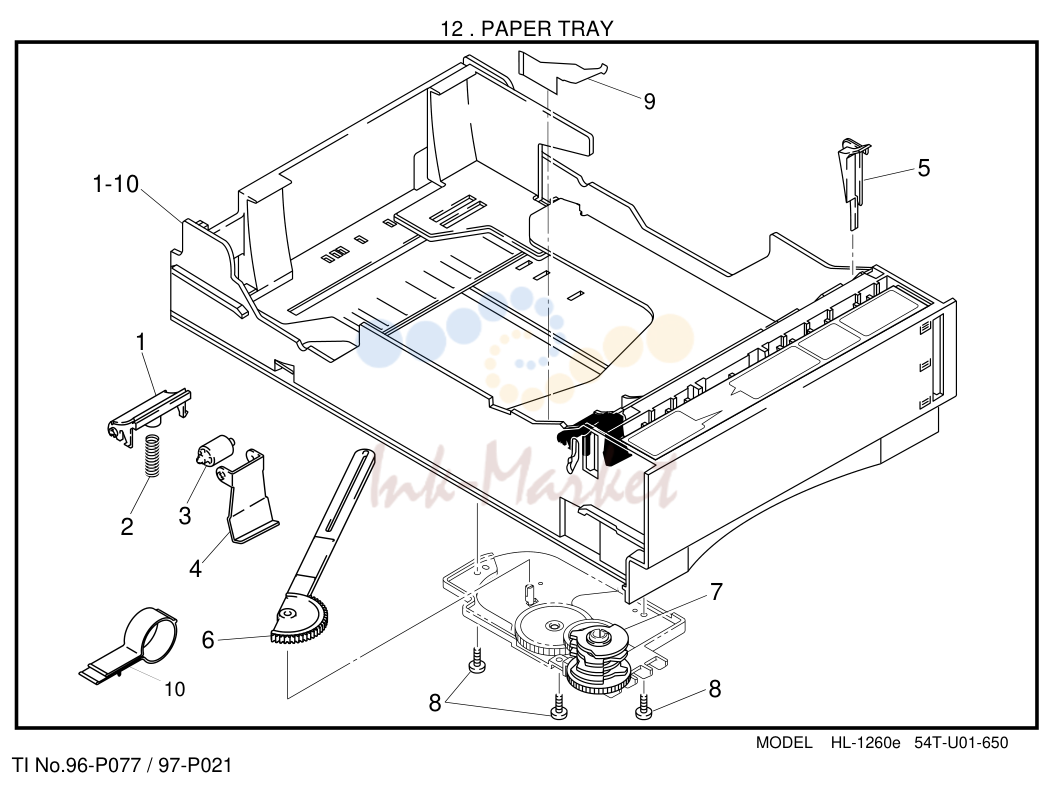

1-10	UH2806001 запросить цену →	1 PAPER TRAY UNIT US (SP), USA
1-10	UH2799001 запросить цену →	1 PAPER TRAY UNIT EC (SP), EUR
1-10	UH2802001 запросить цену →	1 PAPER TRAY UNIT CA (SP), CAN
1-10	UH3374001 запросить цену →	1 PAPER TRAY UNIT, ADP
1	UH2487001 запросить цену →	1 SEPARATION PAD ASSY T
2	UH2490001 запросить цену →	1 SEPARATION PAD SPRING T
3	UH2360000 запросить цену →	1 ROLLER
4	UH2459000 запросить цену →	1 ROLLER HOLDER
5	UH2469000 запросить цену →	1 PAPER FRONT GUIDE, BLUE6155
6	UH2463001 запросить цену →	1 GEAR 56T LINK
7	UH2465001 запросить цену →	1 SIZE DRUM
8	085310815 запросить цену →	3 TAPTITE, BIND B M3X8
9	UH2472001 запросить цену →	1 TRAY GUIDE PLATE
10	UH2804001 запросить цену →	1 ADJUST KNOB STOPPER

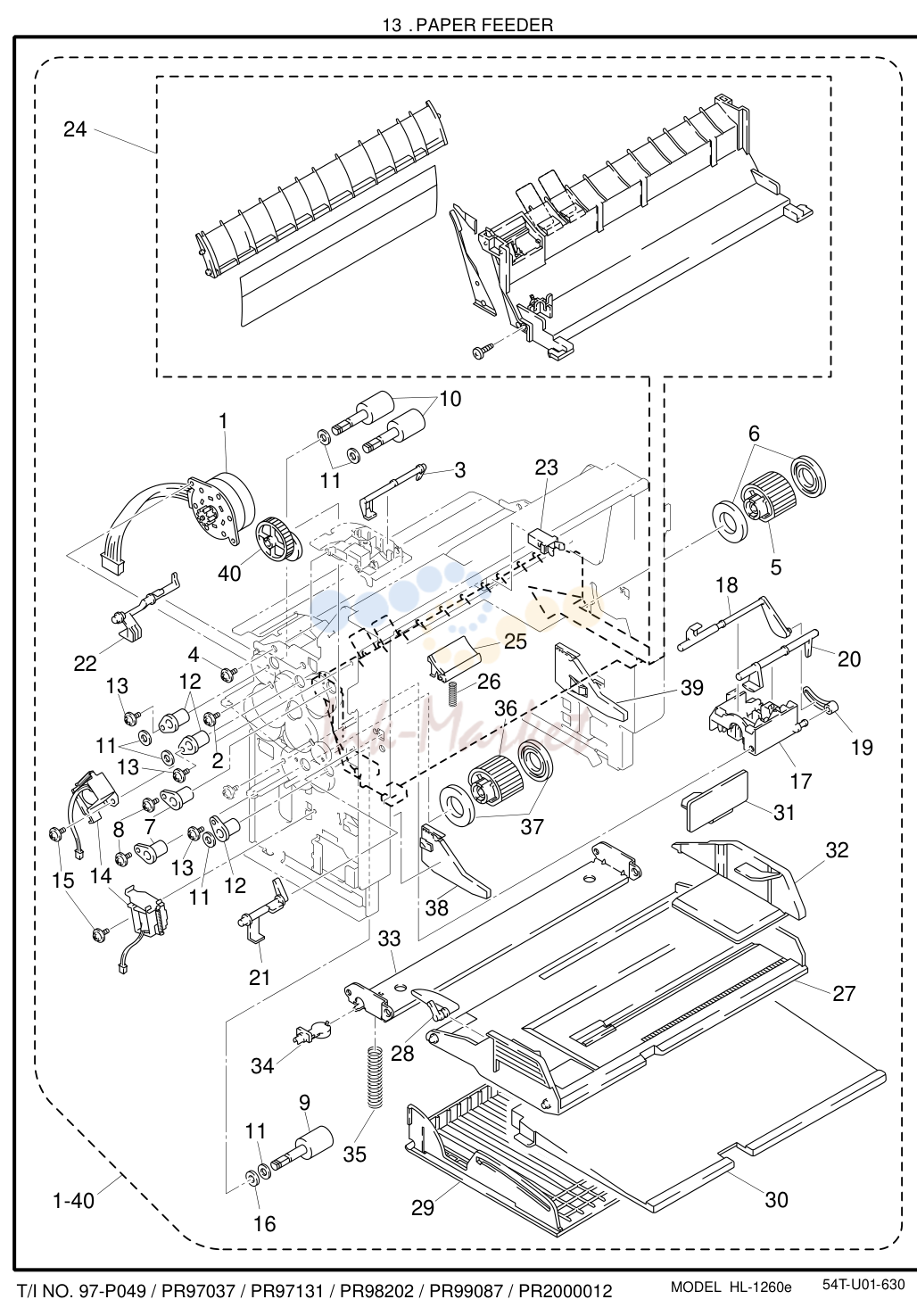

6. 13 . PAPER FEEDER

№	Артикул	Описание
1-40	UH2824001 запросить цену →	1 PAPER FEEDER CHASSIS UNIT 2 (SP)
1	UH2357001 запросить цену →	1 PAPER FEED MOTOR ASSY
2	087320616 запросить цену →	2 TAPTITE, CUP S M3X6
3	UH2359000 запросить цену →	1 MP PAPER DETECTION ACTUATOR
4	085310815 запросить цену →	2 TAPTITE, BIND B M3X8
5	UH2362001 ✓ в наличии	1 PAPER PICK-UP ROLLER ASSY
6	UH2364001 запросить цену →	2 PAPER PICK-UP ROLLER COLLAR
7	UH2366000 запросить цену →	2 BEARING
8	085320616 запросить цену →	2 TAPTITE, BIND S M3X6
9	UH2416001 запросить цену →	1 PAPER FEED ROLLER ASSY
10	UH2367001 запросить цену →	2 PAPER FEED ROLLER ASSY
11	UL0633000 запросить цену →	6 WASHER, PLAIN
12	UH2366000 запросить цену →	3 BEARING
13	085320616 запросить цену →	3 TAPTITE, BIND S M3X6
14	UH2369001 запросить цену →	2 PAPER PICK-UP SOLENOID
15	085320416 запросить цену →	2 TAPTITE, BIND S M3X4
16	UH2428000 запросить цену →	1 BEARING CALLOR
17	UH2379000 запросить цену →	1 TRAY SENSOR HOLDER
18	UH2380000 запросить цену →	1 PE SENSOR ACTUATOR TRAY
19	UH2381000 запросить цену →	1 PE ACTUATOR LINK
20	UH2382000 запросить цену →	1 DU DETECTION ACTUATOR
21	UH2383000 запросить цену →	1 PE SENSOR ACTUATOR MP
22	UH2384000 запросить цену →	1 REGIST SENSOR ACTUATOR
23	UH2136001 запросить цену →	1 LATCH
24	UH2797001 запросить цену →	1 MP PAPER FEED GUIDE ASSY (SP)
25	UH2393001 запросить цену →	1 SEPARATION PAD ASSY
26	UH2433001 запросить цену →	1 SEPARATION PAD SPRING MP
27	UH2397001 запросить цену →	1 MP TRAY ASSY
28	UH2400000 запросить цену →	1 MP PE SUB ACTUATOR
29	UH2406000 запросить цену →	1 MP TRAY COVER
30	UH2407000 запросить цену →	1 MP EXTENSION TRAY
31	UH2823001 запросить цену →	1 SPACER
32	UH2401000 запросить цену →	1 MP PAPER GUIDE
33	UH2402000 запросить цену →	1 MP RELEASE PLATE
34	UH2403000 запросить цену →	1 MP RELEASE SUPPORTER
35	UH2404000 запросить цену →	1 MP SPRING
36	UH2821001 ✓ в наличии	1 PAPER PICK-UP ROLLER ASSY
37	UH2822001 запросить цену →	2 PAPER PICK-UP ROLLER COLLAR
38	UH2356000 запросить цену →	1 RELEASE PLATE L
39	UH2409000 запросить цену →	1 RELEASE PLATE R
40	UH1490001 запросить цену →	1 MP RELEASE CAM GEAR 35T

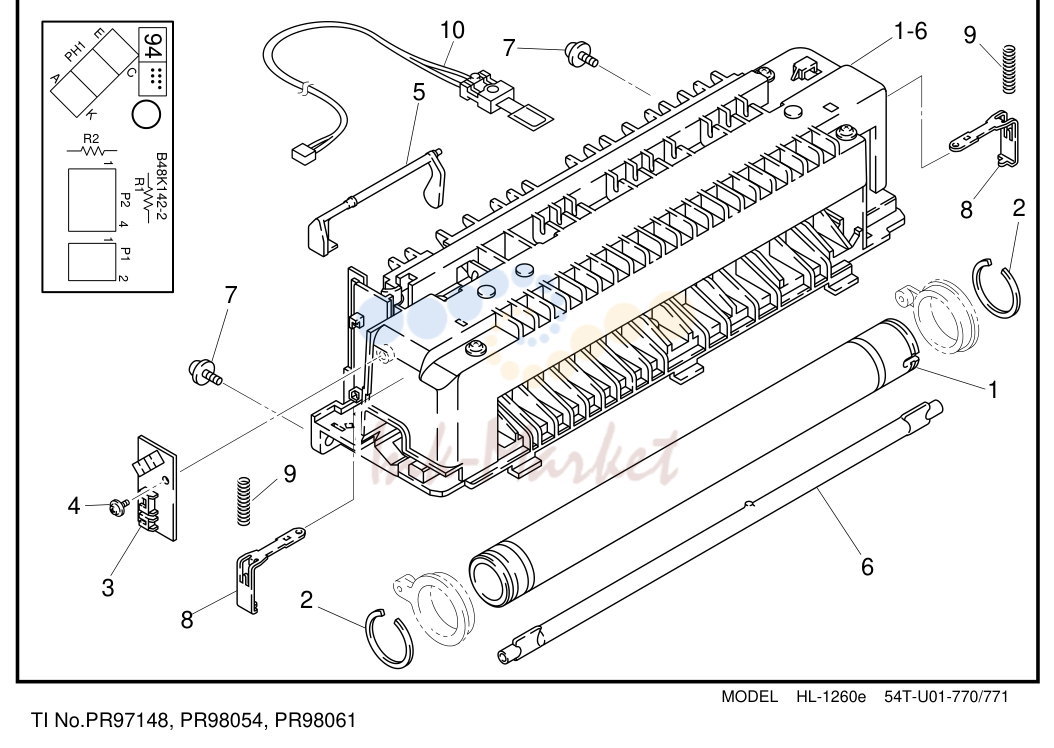

7. 14 . SCANNER

№	Артикул	Альт. артикул	Описание
1	UH2790001 запросить цену →	1SCANNER	UNIT ASSY A (SP)
2	UK2503000 запросить цену →		1SCN FLAT CABLE 6P
3	087321616 запросить цену →		4TAPTITE, CUP S M3X16
4	UK2504001 запросить цену →		1SCN HARNESS 4P
1-6	UH2791001 запросить цену →	1FIXING	UNIT, 120V (SP)
1-6	UH2792001 запросить цену →	1FIXING	UNIT, 230V (SP)
1	UH2793001 запросить цену →	1HEAT	ROLLER (SP)
2	UH2608001 запросить цену →	2RETAINING	RING,
3	UK2451001 запросить цену →	1FIXING	PCB ASSY B48K142-200
4	085310815 запросить цену →		1TAPTITE, BIND B M3X8
5	UH2623001 запросить цену →	1PAPER	DELIVERY ACTUATOR
6	UH2794001 запросить цену →	1HALOGEN	HEATER, 120V (SP)
6	UH2795001 запросить цену →	1HALOGEN	HEATER, 230V (SP)
7	087421015 запросить цену →		2TAPTITE, CUP S M4X10
8	UH2645001 запросить цену →	2HEATER	SUPPORT SPRING S
9	UH2646001 запросить цену →	2HEATER	SUPPORT SPRING S #2
10	UH2628001 запросить цену →	1THERMISTOR	ASSY PT7

8. 16 . DOCUMENTS

№	Артикул	Описание
1	UK3208001 запросить цену →	1 PR DRIVER DISK #1, HL-1260E(FIRST PART 1/2)
2	UK3210001 запросить цену →	1 PR DRIVER DISK #2, HL-1260E(LATTER PART 2/2)
3	UK3198001 запросить цену →	1 OP EXPLANATION DISK, ENG HL-1260e
3	UK3204001 запросить цену →	1 OP EXPLANATION DISK, DEU HL-1260e
3	UK3200001 запросить цену →	1 OP EXPLANATION DISK, FRA HL-1260e
3	UK3202001 запросить цену →	1 OP EXPLANATION DISK, NLD HL-1260e
3	UK3206001 запросить цену →	1 OP EXPLANATION DISK, NOR HL-1260e
4	UH2696001 запросить цену →	1 USER'S MANUAL, ENG
4	UH2697001 запросить цену →	1 USER'S MANUAL, DEU
4	UH2698001 запросить цену →	1 USER'S MANUAL, FRA
4	UH2699001 запросить цену →	1 USER'S MANUAL, NLD
4	UH2700001 запросить цену →	1 USER'S MANUAL, NOR
5	UK3193001 запросить цену →	1 PR DRIVER SET UP, ENG HL-1260e
5	UK3196001 запросить цену →	1 PR DRIVER SET UP, DEU HL-1260e
5	UK3194001 запросить цену →	1 PR DRIVER SET UP, FRA HL-1260e
5	UK3195001 запросить цену →	1 PR DRIVER SET UP, NLD HL-1260e
5	UK3197001 запросить цену →	1 PR DRIVER SET UP, NOR HL-1260e
6	UL5532001 запросить цену →	1 WARRANTY CARD, USA
6	UH2693001 запросить цену →	1 WARRANTY CARD, CAN
6	UL7581001 запросить цену →	1 WARRANTY CARD, FRA2
6	237703001 запросить цену →	1 WARRANTY CARD, DUTCH
7	UL5533001 запросить цену →	1 SERVICE CARD 2, USA
8	UH1392001 запросить цену →	1 EPA INSERTION SHEET, USA
9	UE0331001 запросить цену →	1 BAG, 215X350H (USER'S MANUAL)
10	163528001 запросить цену →	1 CAUTION LABEL, BS

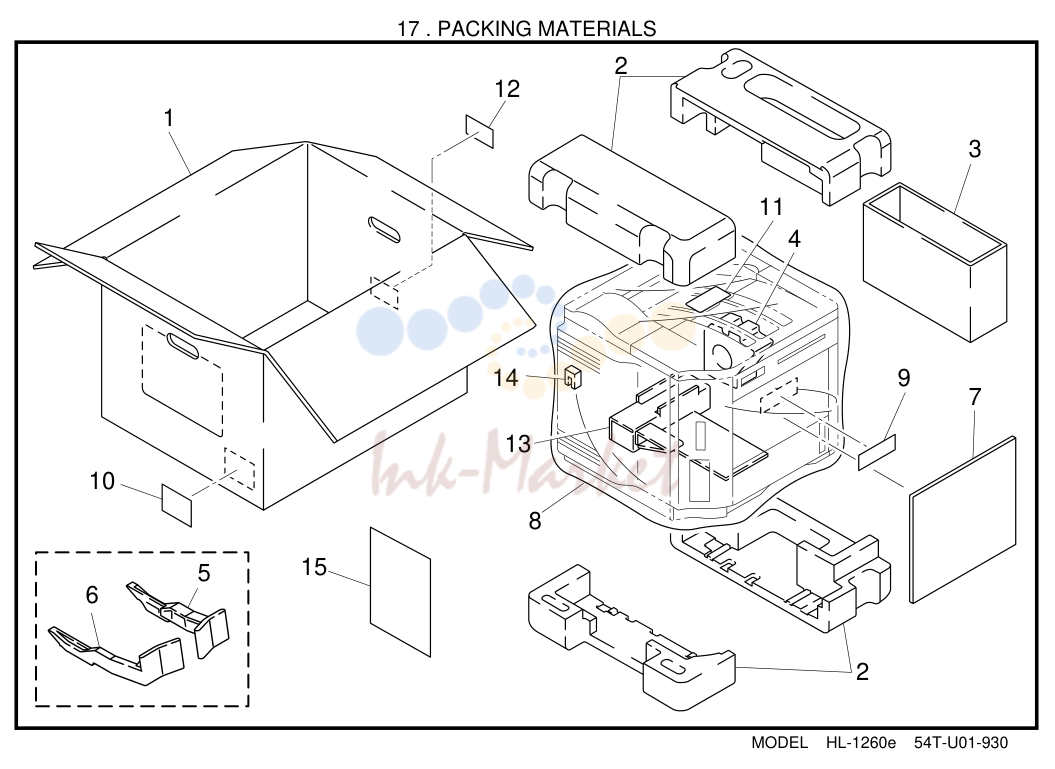

1	UE0490001 запросить цену →	1 CARTON, US W/EP-ED HL-1260e
1	UE0491001 запросить цену →	1 CARTON, EU W/EP-ED HL-1260e
2	UE0370000 запросить цену →	1 STYROFOAM PAD ASSY
3	UE0374000 запросить цену →	1 CARTON, TNR CARTRIDGE (W/CARTRIDGE)
3	UE0476000 запросить цену →	1 CARTON, TNR CARTRIDGE (W.O/CARTRIDGE)
4	UE0376000 запросить цену →	1 STYROFOAM PAD (PLATE HOLDER)
5	UH2735001 запросить цену →	1 RELEASE SPACER R
6	UH2736001 запросить цену →	1 RELEASE SPACER L
7	UE0396000 запросить цену →	1 PAD (CONTROL PANEL)
8	UE0477000 запросить цену →	1 BAG, 900X800 (BODY)
8	U63969000 запросить цену →	1 BAG, 900X800 BS W/HOLE (BODY)
9	U62092001 запросить цену →	1 CAUTION LABEL 24, US
9	163528001 запросить цену →	1 CAUTION LABEL BS
10	U04510001 запросить цену →	1 IMPORTER LABEL, CAN
11	X60267002 запросить цену →	1 RECYCLE LABEL, DEU/FRA
12	UH2743001 запросить цену →	1 BAR CODE LABEL, 524236 UPC USA 1260e
12	UH2744001 запросить цену →	1 BAR CODE LABEL, 525480 EAN EU 1260e
13	UE0405000 запросить цену →	1 PAD (LETTER SIZE TRAY)
13	UE0406000 запросить цену →	1 PAD (A4 SIZE TRAY)
14	UE0425001 запросить цену →	1 POSITION FIXING SPONGE
15	UH2741001 запросить цену →	1 INSERTION SHEET

9. 18 . OPTIONAL PARTS SET

№	Артикул	Альт. артикул	Описание
1	UH2820001 запросить цену →	1PAPER	PICK-UP ROLLER UNIT 2 (SP)
2	UH1778001 запросить цену →	1SEPARATION	PAD SPRING DX (SP)
3	UH1772001 запросить цену →	1SEPARATION	PAD DX ASSY (SP)
4	UH2804001 запросить цену →	1ADJUST	KNOB STOPPER (SP)
5	UE0368001 запросить цену →		1CARTON, US W/EP-ED HL-1260 (SP)
5	UE0369001 запросить цену →		1CARTON, EU W/EP-ED HL-1260 (SP)
6	UH2823001 запросить цену →		1SPACER
