Brother HL-1110 1111 1112 1118 — каталог запчастей со схемами

Содержание

1. FRAME L & DRIVE UNIT
2. LASER UNIT
3. 1 LV1043001 1 MAIN PCB ASSY
4. PACKING MATERIALS

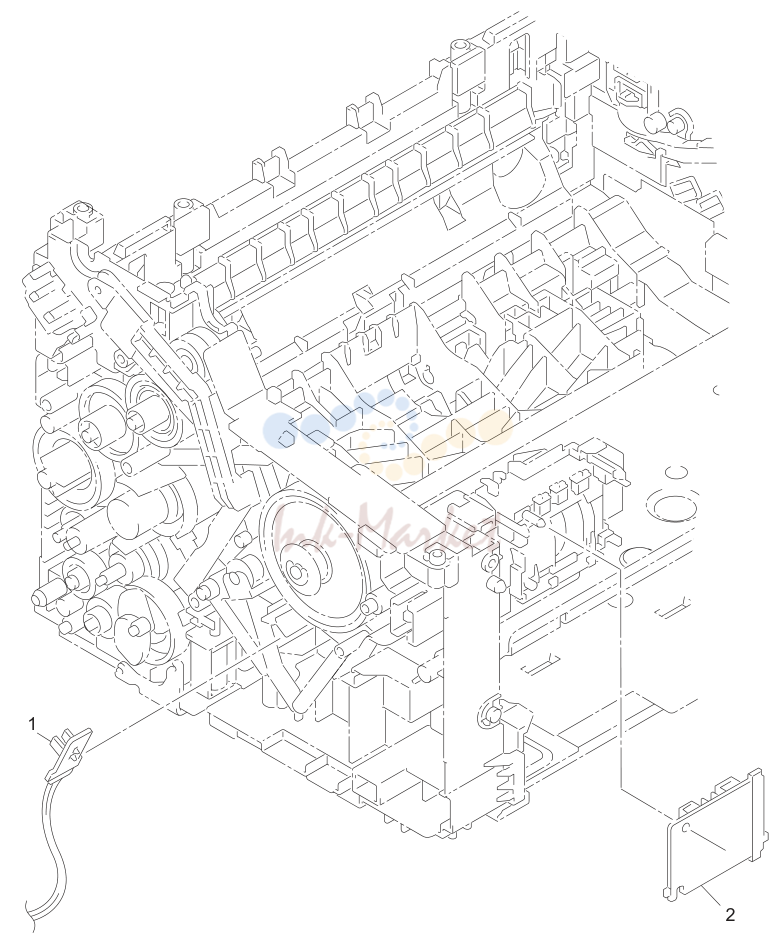

1. FRAME L & DRIVE UNIT

№	Артикул	Описание
1	LV0996001 запросить цену →	1 EJECT SENSOR PCB ASSY
2	LV1003001 запросить цену →	1 MOTOR ENCODER PCB FLAT
3	LY8304001 запросить цену →	1 TRAY COVER ASSY HL-1118
3	LY8381001 запросить цену →	1 TRAY COVER ASSY HL-1111
3	LY8325001 запросить цену →	1 TRAY COVER ASSY HL-1110 FOR TWN/IDN/ARG/KOR/ARL/NZ/
3	LY8382001 запросить цену →	1 TRAY COVER ASSY HL-1110R
3	LY8383001 запросить цену →	1 TRAY COVER ASSY HL-1110E
3	LY8378001 запросить цену →	1 TRAY COVER ASSY HL-1112 FOR ARG/CHL/BRA/MEX/PER
3	LY8379001 запросить цену →	1 TRAY COVER ASSY HL-1112R
3	LY8380001 запросить цену →	1 TRAY COVER ASSY HL-1112E
3	LY8768001 запросить цену →	1 TRAY COVER ASSY HL-1110 FOR GER/UK/SWI/ITA/ISR/FRA/BEL/
3	LY8769001 запросить цену →	1 TRAY COVER ASSY HL-1112 FOR GER/UK/ITA/FRA/BEL/NLD/
4	LY8120001 запросить цену →	1 PAPER REAR GUIDE

2. LASER UNIT

№	Артикул	Описание
1	LY8028001 запросить цену →	1 FRONT COVER HL-1118/1110/
1	LY8028002 запросить цену →	1 FRONT COVER HL-1112/1112R/
2	LY8031001 запросить цену →	1 SIDE COVER R HL-1118/1110/
2	LY8031002 запросить цену →	1 SIDE COVER R HL-1112/1112R/
3	LY8032001 запросить цену →	1 SWITCH KEY HL-1118/1110/
3	LY8032002 запросить цену →	1 SWITCH KEY HL-1112/1112R/
4	LY8029001 запросить цену →	1 SIDE COVER L HL-1118/1110/
4	LY8029002 запросить цену →	1 SIDE COVER L HL-1112/1112R/
5	LY8011001 запросить цену →	1 TOP COVER ASSY HL-1118/1110/
5	LY8011002 запросить цену →	1 TOP COVER ASSY HL-1112/1112R/
5-1	LY8303001 запросить цену →	1 PROCESS COVER ASSY
5-2	LY8018001 запросить цену →	1 PAPER STOPPER
5-3	LY8174001 запросить цену →	1 PAPER STOPPER
6	LY8034001 запросить цену →	1 BACK COVER HL-1118/1110/
6	LY8034002 запросить цену →	1 BACK COVER HL-1112/1112R/
7	LU5693001 запросить цену →	6 TAPTITE BIND B M4X12
8	LU7320001 запросить цену →	1 CAUTION LABEL SPRAY 13X50
9	LY8178001 запросить цену →	1 LABEL H CAUTION 13X30

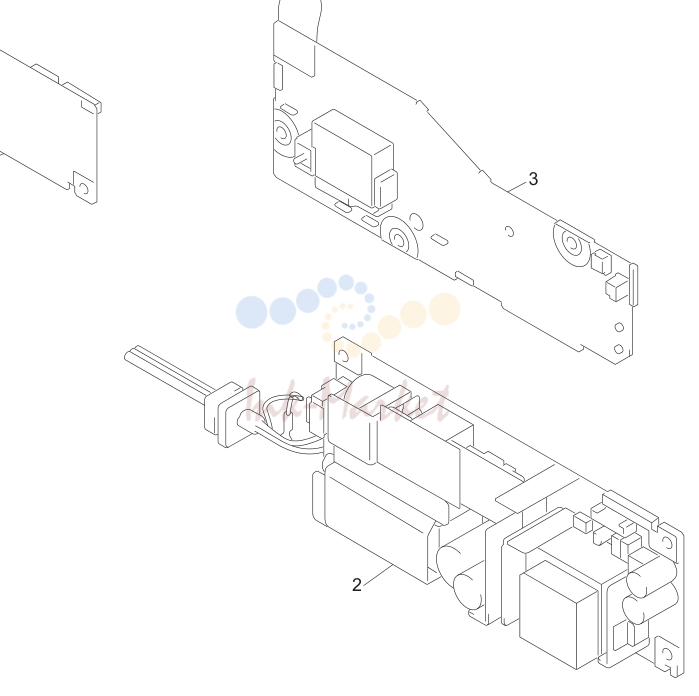

3. 1 LV1043001 1 MAIN PCB ASSY

№	Артикул	Описание
1	LV1043001 ✓ в наличии	1 MAIN PCB ASSY
2	LV0994001 запросить цену →	1 LOW VOLTAGE POWER SUPPLY FOR CHN
2	LV1396001 запросить цену →	1 LOW VOLTAGE POWER SUPPLY FOR GER/ITA/VNM/TUR/IDN/ CHG
2	LV1396001 запросить цену →	1 LOW VOLTAGE POWER SUPPLY FOR ITA/TUR/FRA/BEL/NLD/CEE add
2	LV1135001 запросить цену →	1 LOW VOLTAGE POWER SUPPLY FOR IND
2	LV1397001 запросить цену →	1 LOW VOLTAGE POWER SUPPLY FOR UK/MYS CHG
2	LV1397001 запросить цену →	1 LOW VOLTAGE POWER SUPPLY FOR UK add
2	LV1395001 запросить цену →	1 LOW VOLTAGE POWER SUPPLY FOR SWI chg
2	LV1423001 запросить цену →	1 LOW VOLTAGE POWER SUPPLY FOR ISR CHG
2	LV1097001 запросить цену →	1 LOW VOLTAGE POWER SUPPLY FOR TWN
2	LV1134001 запросить цену →	1 LOW VOLTAGE POWER SUPPLY FOR KOR
2	LV1424001 запросить цену →	1 LOW VOLTAGE POWER SUPPLY FOR ARL/NZ CHG
2	LV1428001 запросить цену →	1 LOW VOLTAGE POWER SUPPLY FOR UAE CHG
2	LV1427001 запросить цену →	1 LOW VOLTAGE POWER SUPPLY FOR RUS/MENA CHG
2	LV1128001 запросить цену →	1 LOW VOLTAGE POWER SUPPLY FOR ARG
2	LV1425001 запросить цену →	1 LOW VOLTAGE POWER SUPPLY FOR CHL CHG
2	LV1137001 запросить цену →	1 LOW VOLTAGE POWER SUPPLY FOR BRA
2	LV1017001 запросить цену →	1 LOW VOLTAGE POWER SUPPLY FOR MEX
2	LV1426001 запросить цену →	1 LOW VOLTAGE POWER SUPPLY FOR PER CHG
3	LV0995001 запросить цену →	1 HIGH VOLTAGE POWER SUPPLY FOR CHN
3	LV1040001 запросить цену →	1 HIGH VOLTAGE POWER SUPPLY EXCEPT FOR CHN
1	LY8581001 запросить цену →	1 CD ASSY FOR CHN
1	LY8794001 запросить цену →	1 CD ASSY FOR VNM/TUR/IDN/IND/MYS/ARL/NZ chg
1	LY8578001 запросить цену →	1 CD ASSY FOR GER/UK/SWI/ITA/ISR/FRA/BEL/
1	LY8583001 запросить цену →	1 CD ASSY FOR TWN/KOR
1	LY8586001 запросить цену →	1 CD ASSY FOR UAE/MENA
1	LY8577001 запросить цену →	1 CD ASSY FOR ARG/CHL/BRA/MEX/PER
1	LY8579001 запросить цену →	1 CD ASSY FOR RUS/CEE
2	LY8566001 запросить цену →	1 SETUP GUIDE (CHINESE/ENGLISH) FOR CHN
2	LY8567001 запросить цену →	1 SETUP GUIDE FOR GER/UK/SWI/ISR/FRA/BEL/NLD
2	LY8569001 запросить цену →	1 SETUP GUIDE FOR PND
2	LY8576001 запросить цену →	1 SETUP GUIDE FOR VNM/TUR
2	LY8574001 запросить цену →	1 SETUP GUIDE FOR IDN/IND/ARL/NZ/MYS
2	LY8575001 запросить цену →	1 SETUP GUIDE FOR TWN/KOR/UAE/MENA
2	LY8568001 запросить цену →	1 SETUP GUIDE FOR SWI/ITA/ARG/CHL/BRA/MEX/
2	LY8917001 запросить цену →	1 SETUP GUIDE FOR RUS CHG
2	LY8571001 запросить цену →	1 SETUP GUIDE FOR CEE
2	LY8572001 запросить цену →	1 SETUP GUIDE FOR CEE
2	LY8573001 запросить цену →	1 SETUP GUIDE FOR CEE

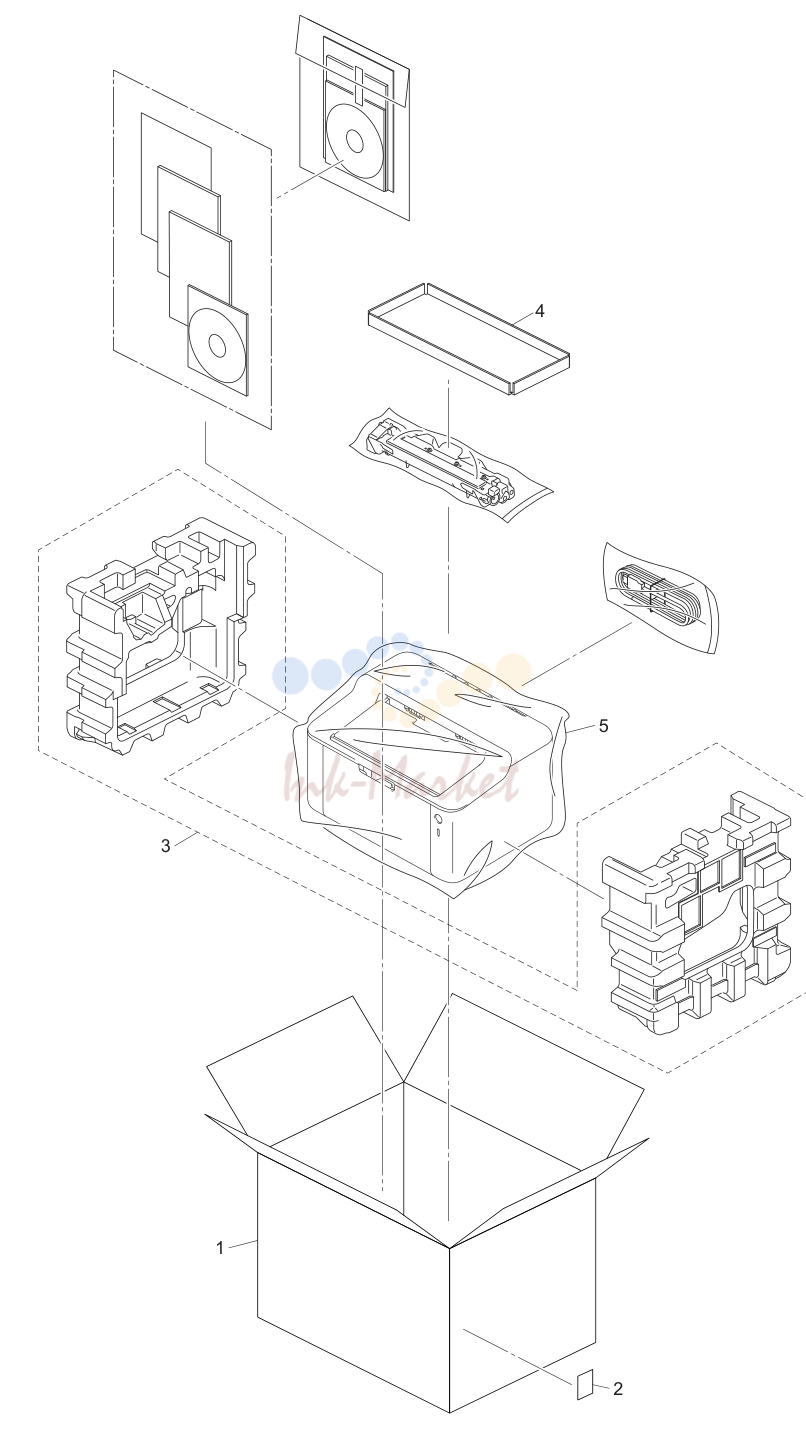

4. PACKING MATERIALS

№	Артикул	Описание
1	LY8498001 запросить цену →	1 CARTON FOR CHN
1	LY8649001 запросить цену →	1 CARTON FOR VNM
1	LY8646001 запросить цену →	1 CARTON FOR TUR
1	LY8489001 запросить цену →	1 CARTON FOR IND
1	LY8483001 запросить цену →	1 CARTON FOR TWN/IDN/KOR/MYS/UAE/MENA
1	LY8463001 запросить цену →	1 CARTON HL-1110 FOR ARG
1	LJA099001 запросить цену →	1 CARTON HL-1110 FOR GER/UK/SWI/ITA/ISR/FRA/ CHG
1	LJA102001 запросить цену →	1 CARTON HL-1112 FOR GER/UK/ITA/FRA/BEL/NLD/ CHG
1	LY8454001 запросить цену →	1 CARTON HL-1112 FOR ARG/CHL/BRA/MEX/PER
1	LJA105001 запросить цену →	1 CARTON HL-1110 FOR RUS CHG
1	LJA108001 запросить цену →	1 CARTON HL-1112 FOR RUS CHG
1	LY8486001 запросить цену →	1 CARTON HL-1110 FOR ARL/NZ
1	LJA111001 запросить цену →	1 CARTON HL-1110 FOR CEE CHG
1	LJA114001 запросить цену →	1 CARTON HL-1112 FOR CEE CHG
2	LY8596001 запросить цену →	1 CHINA ENERGY LABEL HL-1118 FOR CHN
3	LY8002001 запросить цену →	1 POLYSTYRENE PAD ASSY
4	LY8182001 запросить цену →	1 OPTION CARTON
5	LY8317001 запросить цену →	1 BAG 550X650H
