Brother HL-1070 — каталог запчастей со схемами

Содержание

1. NOTE FOR USING THIS PARTS REFERENCE LIST
2. DRIVE UNIT
3. MP SHEET FEEDER
4. FIXING UNITS
5. COVERS
6. HIGH-VOLTAGE POWER SUPPLY

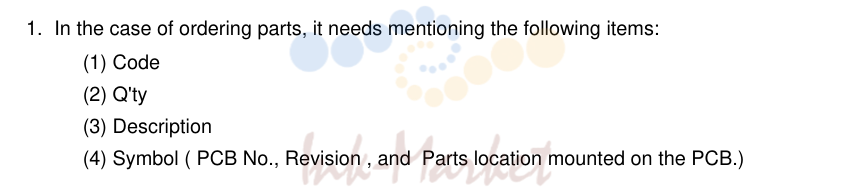

1. NOTE FOR USING THIS PARTS REFERENCE LIST

№	Артикул	Альт. артикул	Описание

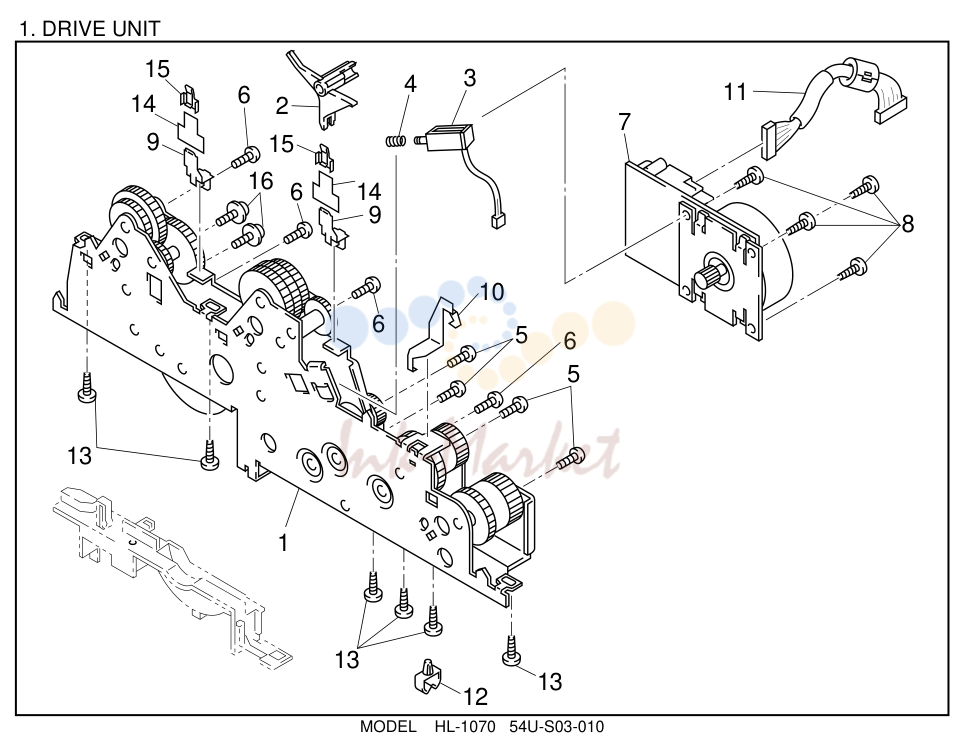

1	UH3302001 запросить цену →	1DRIVE	UNIT Y (SP)
2	UH3031000 запросить цену →	1REGIST	SOLENOID LEVER
3	UH3032001 запросить цену →	1REGIST	SOLENOID
4	UH3033001 запросить цену →	1REGIST	SOLENOID SPRING
5	060300605 запросить цену →		4SCREW, BIND M3X6
6	060300605 запросить цену →		4SCREW, BIND M3X6
7	UH3036001 запросить цену →	1MAIN	MOTOR ASSY
8	085320516 запросить цену →		4TAPTITE, BIND S M3X
9	UH3037000 запросить цену →	2GROUND	PLATE SPRING
10	UH3038000 запросить цену →	1STATIC	REMOVAL PLATE SPRING
11	UK3584001 запросить цену →	1MAIN	MOTOR HARNESS ASSY
12	UH3040000 запросить цену →	1HEATER	HARNESS HOOK
13	087411215 запросить цену →		6TAPTITE, CUP B M4X12
14	UH3046000 запросить цену →	2PLATE	SPRING FILM
15	UH3047000 запросить цену →	2PLATE	SPRING CAP
16	0A2300605 запросить цену →		2SCREW, PAN (WASHER) M3X6B
1-2	UH3301001 запросить цену →	1SCANNER	UNIT Y (SP) (B48K226)
1	UL6614001 запросить цену →		1S SHEET
2	UL6615001 запросить цену →		1S SHEET
3	UK4221001 запросить цену →	1TONER	SENSOR PCB ASSY F B53K268
4	087310815 запросить цену →		2TAPTITE, CUP B M3X8
5	UK3588001 запросить цену →	1TONER	SENSOR HARNESS ASSY
6	085411215 запросить цену →		3TAPTITE, BIND B M4X12
7	UL6740001 запросить цену →	1LASER	CAUTION LABEL (EUR)
8	UL6741001 запросить цену →	1TONER	CAUTION LABEL

2. DRIVE UNIT

№	Артикул	Альт. артикул	Описание

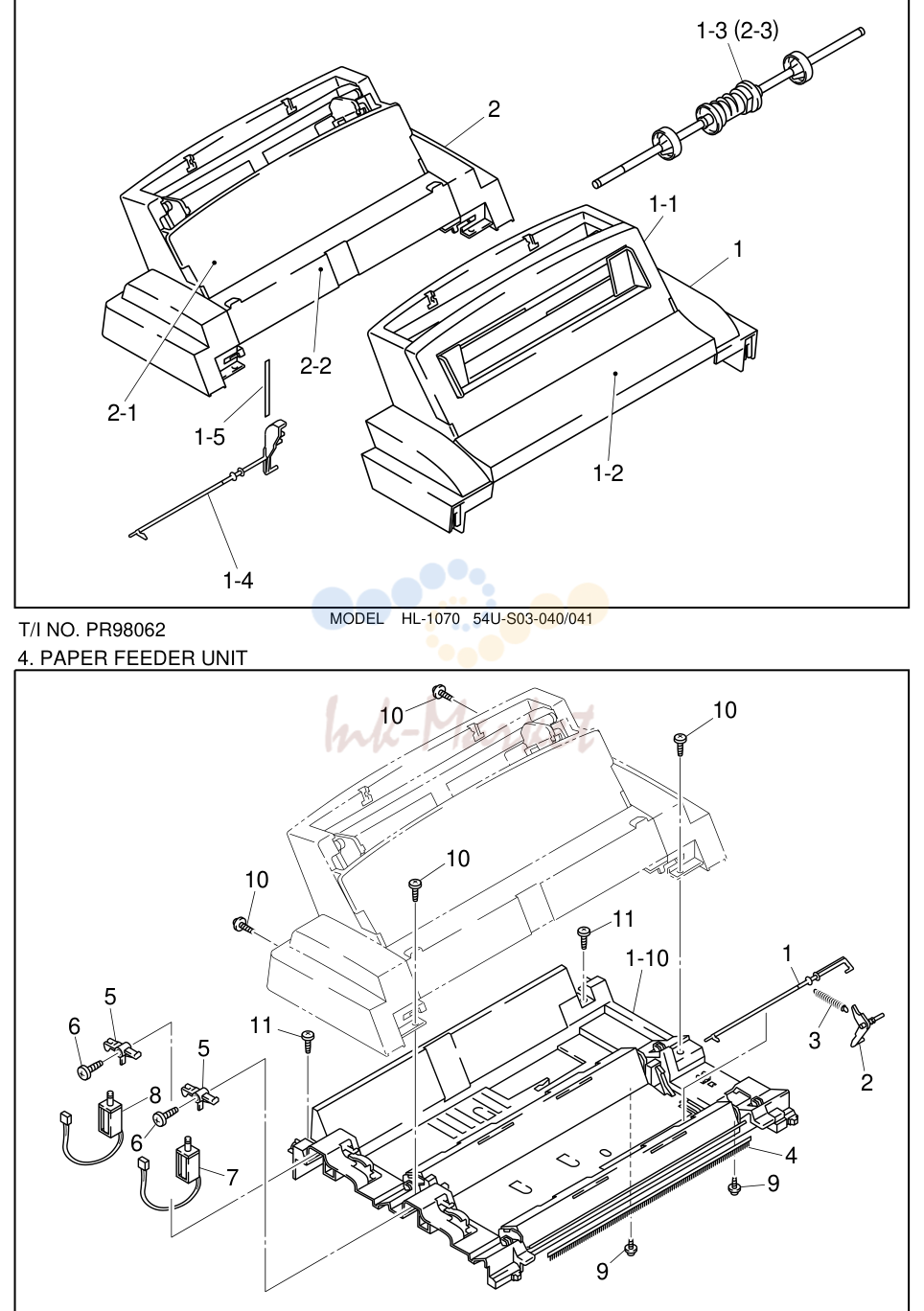

1	UH3303001 запросить цену →		1MP SHEET FEEDER 1 ASSY Y (SP)
1-1	UH3314001 запросить цену →		1MP FEEDER 1 COVER ASSY HY (SP)
1-2	UH3078001 запросить цену →	1PICK-UP	ROLLER COVER 1, GRAY1227
1-3	UH3074001 ✓ в наличии		1P PICK-UP ROLLER SHAFT ASSY Y
1-4	UH3077001 запросить цену →	1REGIST	SENSOR ACTUATOR 1Y
1-5	UD4742001 запросить цену →	1REGIST	SENSOR ACTUATOR FILM
2	UH3304001 запросить цену →		1MP SHEET FEEDER 2 ASSY Y (SP)
2-1	UD4344001 запросить цену →		1MP FEEDER 2 COVER HY
2-2	UH3104001 запросить цену →	1PICK-UP	ROLLER COVER 2, GRAY1227
2-3	UH3074001 ✓ в наличии		1P PICK-UP ROLLER SHAFT ASSY Y
1-10	UH3305001 запросить цену →	1PAPER	FEED UNIT Y (SP)
1	UH3154001 запросить цену →	1REGIST	SENSOR ACTUATOR 2 YL
2	UH3140001 запросить цену →	1REGIST	SENSOR LINK, BLACK
3	UH3141001 запросить цену →		1SPRING, EXTENSION
4	UL6933001 запросить цену →	1PAPER	DUST REMOVING BRUSH S
5	UH3145000 запросить цену →	2PAPER	PICK-UP SOLENOID LEVER
6	087270815 запросить цену →		2TAPTITE, CUP B M2.6X8
7	UH3146001 запросить цену →	1PAPER	PICK-UP SOLENOID ASSY
8	UH3147001 запросить цену →	1PAPER	PICK-UP SOLENOID ASSY
9	087310815 запросить цену →		2TAPTITE, CUP B M3X8
10	085411416 запросить цену →		4TAPTITE, BIND B M4X14
11	085411216 запросить цену →		2TAPTITE, BIND B M4X12

3. MP SHEET FEEDER

№	Артикул	Альт. артикул	Описание

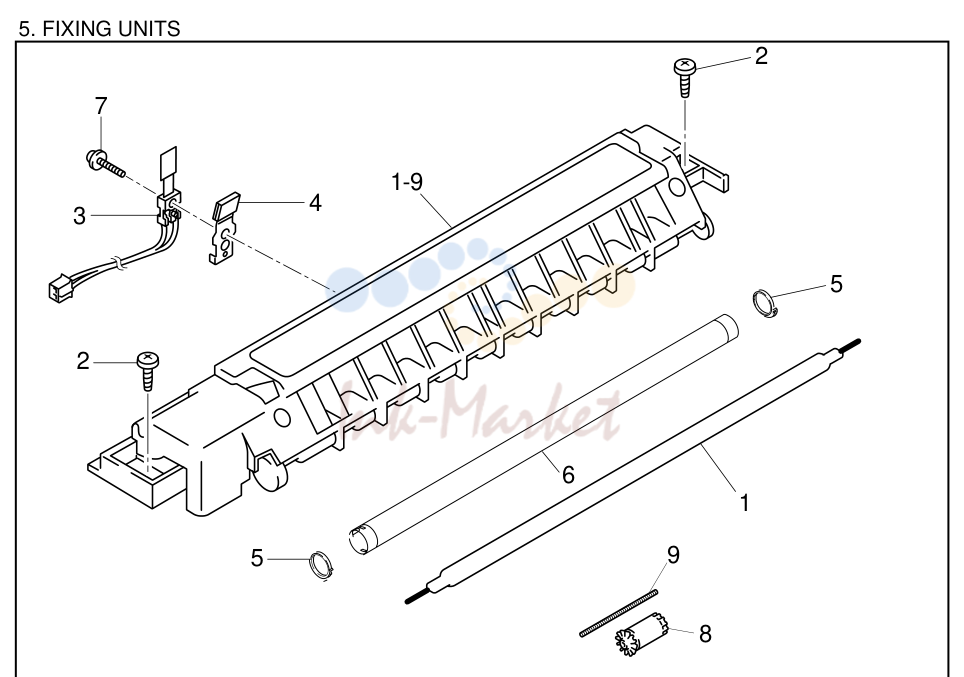

1-9	UH3164001 запросить цену →	1FIXING	UNIT Y, 120V (SP)
1-9	UH3165001 запросить цену →	1FIXING	UNIT Y, 230V (SP)
1	UH3306001 запросить цену →	1HALOGEN	LAMP Y, 120V (SP)
1	UH3307001 запросить цену →	1HALOGEN	LAMP Y, 230V (SP)
2	087411616 запросить цену →		2TAPTITE, CUP B M4X16
3	UL6667001 запросить цену →	1THERMISTOR	ASSY
4	UH3188001 запросить цену →	1CLEANER	ASSY Y
5	UH3178000 запросить цену →		2H/R BEARING Y
6	UH3419001 запросить цену →	1HEAT	ROLLER YS ASSY (SP)
7	087311415 запросить цену →		1TAPTITE, CUP B 3X14
8	UH3323001 запросить цену →	4EJECT	PINCH ROLLER ASSY
9	UL6682001 запросить цену →	4PINCH	SPRING
1	UK3950001 запросить цену →	1MAIN	PCB ASSY B48K302-100C
2	UH3542001 запросить цену →	1CONDUCTIVE	TAPE

4. FIXING UNITS

№	Артикул	Альт. артикул	Описание

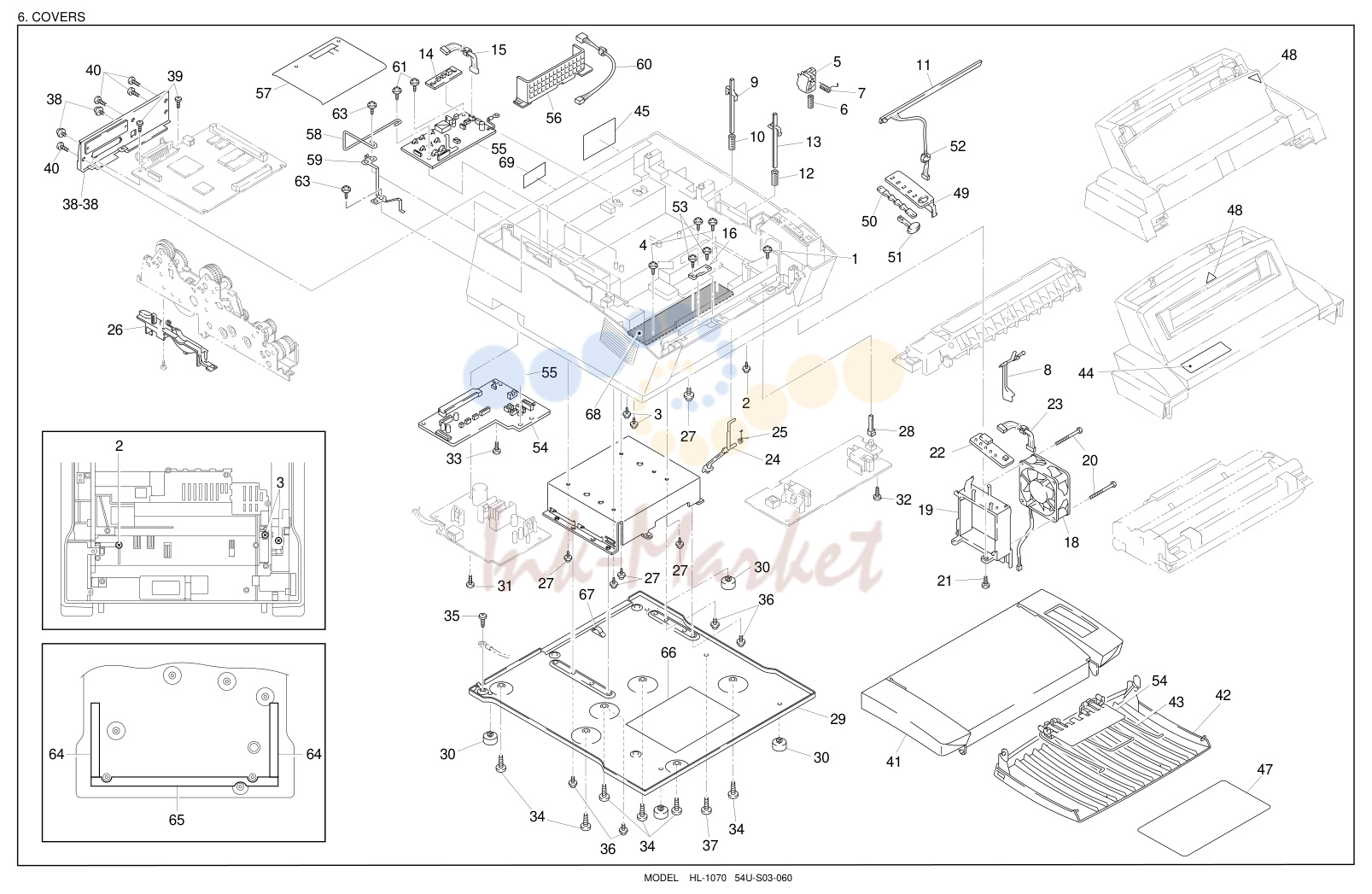

1	087310815 запросить цену →		1 TAPTITE, CUP B M3X8
2	087310815 запросить цену →		1 TAPTITE, CUP B M3X8
3	087310815 запросить цену →		2 TAPTITE, CUP B M3X8
4	087310815 запросить цену →		2 TAPTITE, CUP B M3X8
5	UL6721000 запросить цену →		1 LOCK LEVER
6	UL6722001 запросить цену →		1 SPRING, COMPRESSION
7	UH3244001 запросить цену →		1 SPRING, PR LOCK Y
8	UH3207001 запросить цену →		1 PAPER EJECT ACTUATOR, BLACK
9	UH3208000 запросить цену →		1 SENSOR LEVER
10	UH3245001 запросить цену →		1 SPRING,LEVER
11	UK3432001 запросить цену →		1 EL PCB UNIT Y B48K228
12	UH3245001 запросить цену →		1 SPRING,LEVER
13	UH3242001 запросить цену →		1 INTERLOCK LEVER
14	UK3632001 запросить цену →		1 RELAY PCB ASSY B48K282
15	UK4214001 запросить цену →		1 RELAY HARNESS ASSY
16	UK3633001 запросить цену →		1 TRANSFER PCB ASSY B48K283
18	UH3210001 запросить цену →		1 FAN MOTOR
19	UH3211000 запросить цену →		1 FAN HOLDER
20	083313515 запросить цену →		2 TAPTITE, PAN B M3X35
21	085411215 запросить цену →		1 TAPTITE, BIND B M4X12
22	UK3631001 запросить цену →		1 CONTROL PANEL PCB ASSY B48K281
23	UK3586001 запросить цену →		1 SW PANEL HARNESS ASSY
24	UH3212001 запросить цену →		1 REGIST SENSOR ACTUATOR,
25	UH3237001 запросить цену →		1 REGIST SENSOR SPRING
26	UH3213000 запросить цену →		1 GEAR COVER
27	087310815 запросить цену →		4 TAPTITE, CUP B M3X8
28	UH3215001 запросить цену →		1 DENSITY DIAL Y, GRAY1252
29	UH3216000 запросить цену →		1 BASE PLATE
30	UH2208001 запросить цену →		4 RUBBER FOOT
31	085411215 запросить цену →		1 TAPTITE, BIND B M4X12
32	085411215 запросить цену →		1 TAPTITE, BIND B M4X12
33	085411215 запросить цену →		1 TAPTITE, BIND B M4X12
34	085411215 запросить цену →		5 TAPTITE, BIND B M4X12
35	0A5350605 запросить цену →		1 SCREW, PAN (S/P WASHER) M3.5X6
36	087320616 запросить цену →		4 TAPTITE, CUP S M3X6
37	UF3043001 запросить цену →		1 TAPTITE, PAN (WASHER) 3X6DB
38-38	UH3651001 запросить цену →		1 I/F SHIELD ASSY
38	002300616 запросить цену →		2 SCREW, PAN M3X6
39	087320616 запросить цену →		2 TAPTITE, CUP S M3X6
40	002400616 запросить цену →		4 SCREW, PAN M4X6
41	UH3219001 запросить цену →		1 TOP COVER
42	UH3313001 запросить цену →		1 OUTPUT TRAY ASSY (SP)
43	UH3401000 запросить цену →		1 EXTENSION SUPPORT WIRE LTR
43	UH3250000 запросить цену →		1 EXTENSION SUPPORT WIRE A4
44	UH3654001 запросить цену →		1 MODEL PLATE, HL-1070
45	UH0905001 запросить цену →		1 PATENT LABEL, US/CSA
47	UH3659001 запросить цену →		1 MYLAR LABEL, HL-1070 US
47	UH3660001 запросить цену →		1 MYLAR LABEL, HL-1070 CAN
47	UH3536001 запросить цену →		1 MYLAR LABEL, HL-1070 EUR
48	UH3225001 запросить цену →		2 PAPER SETTING LABEL Y
49	UH3227001 запросить цену →		1 PANEL COVER, GRAY1227
50	UH3228000 запросить цену →		1 PANEL RIGHT GUIDE Y
51	UH3229001 запросить цену →	1SWITCH	KEY
52	UG3005000 запросить цену →	1FERRITE	CORE:16X8X10
53	087311216 запросить цену →		2TAPTITE, CUP B M3X12
54	UH3249001 запросить цену →	1PAPER	STOPPER LTR
54	UH3248001 запросить цену →	1PAPER	STOPPER A4
55	UK3608001 запросить цену →		1SR PCB ASSY (SP)
56	UH3370001 запросить цену →	1HIGH-VALTAGE	COVER
57	UH3371000 запросить цену →		1SR PROTECT SHEET
60	UK3624001 запросить цену →		1SR HARNESS ASSY
61	087411415 запросить цену →		2TAPTITE, CUP B M4X14
63	087310815 запросить цену →		2TAPTITE, CUP B M3X8
64	UH3405001 запросить цену →	2SOUNDPROOF	SPONGE A
65	UH3406001 запросить цену →	1SOUNDPROOF	SPONGE B
66	UH3412001 запросить цену →	1DAMPING	MATERIAL
67	UH3372000 запросить цену →	1SHIELD	FINGER
68	UH3064001 запросить цену →		1S SEAL SPONGE
69	UH3297001 запросить цену →	1C-TICK	MARK

5. COVERS

№	Артикул	Альт. артикул	Описание
1	UK3440001 запросить цену →		1 DRIVER PCB ASSY (SP) B48K280
1	UK3441001 запросить цену →		1 LOW-VOLTAGE PS ASSY, 115V (SP) REV.B
1	UK3442001 запросить цену →		1 LOW-VOLTAGE PS ASSY, 230V (SP) REV.B
2	UK3585001 запросить цену →		1 LV HARNESS ASSY
3	UK3461001 запросить цену →		1 HEATER HARNESS ASSY
1	UK3443001 запросить цену →	1HIGH-VOLTAGE	PS ASSY (SP) REV.D
2	UK3433001 запросить цену →		1HV FLAT CABLE

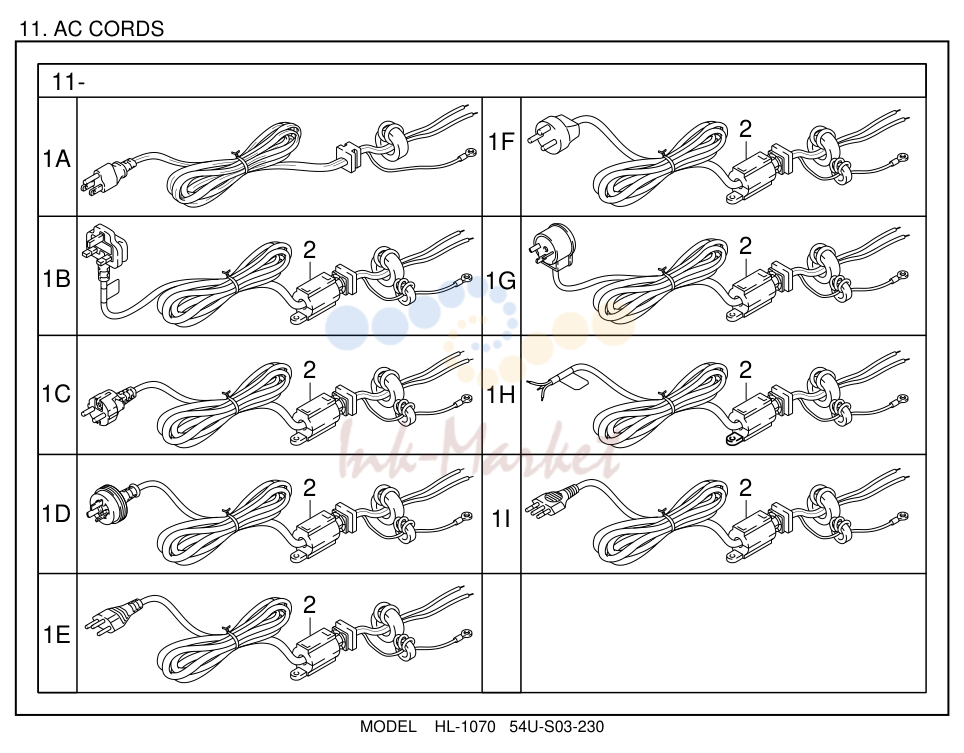

1	UK3483001 запросить цену →		1AC CORD ASSY, US
1	UK3485001 запросить цену →		1AC CORD ASSY, UK
1	UK3487001 запросить цену →		1AC CORD ASSY, EUR
1	UK3489001 запросить цену →		1AC CORD ASSY, SAA
1	UK3491001 запросить цену →		1AC CORD ASSY, SEV
1	UK3968001 запросить цену →		1AC CORD ASSY, DEMKO
1	UK3495001 запросить цену →		1AC CORD ASSY, HEB
1	UK3496001 запросить цену →		1AC CORD ASSY, S.AF
1	UK3498001 запросить цену →		1AC CORD ASSY, CHLI
2	UH3298001 запросить цену →		1CORE/SPONGE LVPS ASSY

6. HIGH-VOLTAGE POWER SUPPLY

№	Артикул	Альт. артикул	Описание
1	UK4086001 запросить цену →		1PR DRIVER DISK ASSY 1, WINDOWS
1	UK4206001 запросить цену →		1 PR DRIVER DISK ASSY 1, WINDOWS (ISR)
2	UK4088001 запросить цену →		1PR DRIVER DISK ASSY 2,FONT&DOS
2	UK4208001 запросить цену →		1 PR DRIVER DISK ASSY 2,FONT&DOS (ISR)
3	UK4329001 запросить цену →	1CD-ROM	ASSY (HL-1070/1660E/2060) VER. #C
4	UL6856000 запросить цену →	2PAPER	SUPPORT
5	UH3666001 запросить цену →		1USER'S MANUAL, US
5	UH3669001 запросить цену →		1USER'S MANUAL, GER
5	UH3678001 запросить цену →		1USER'S MANUAL, NOR
5	UH3687001 запросить цену →		1USER'S MANUAL, DEN
5	UH3690001 запросить цену →		1USER'S MANUAL, ITA
5	UH3693001 запросить цену →		1USER'S MANUAL, SWE
5	UH3672001 запросить цену →		1USER'S MANUAL, FRA
5	UH3681001 запросить цену →		1USER'S MANUAL, NL
5	UH2761001 запросить цену →		1USER'S MANUAL, SPA
6	UH3667001 запросить цену →		1SET GUIDE, US
6	UH3670001 запросить цену →		1SET GUIDE, GER
6	UH3679001 запросить цену →		1SET GUIDE, NOR
6	UH3688001 запросить цену →		1SET GUIDE, DEN
6	UH3691001 запросить цену →		1SET GUIDE, ITA
6	UH3694001 запросить цену →		1SET GUIDE, SWE
6	UH3673001 запросить цену →		1SET GUIDE, FRA
6	UH3682001 запросить цену →		1SET GUIDE, NL
6	UH2762001 запросить цену →		1SET GUIDE, SPA
7	UE2014001 запросить цену →		1BAG, 215X350H
1	UE0689001 запросить цену →		1CARTON, HL-1070
2	UE0529000 запросить цену →	1STYROFOAM	PAD ASSY HL-Y
3	UE0533000 запросить цену →		1CARTON, ACCESORRIES
4	UE0534001 запросить цену →		1BAG, 800X1000 (BODY)
5	UL7932001 запросить цену →		1BAG, (DRUM UNIT)
6	UE0596001 запросить цену →		1PE SHEET 220X450
