Brother HL-1060 — каталог запчастей со схемами

Содержание

1. DRIVE UNIT
2. DRIVE UNIT
3. MP SHEET FEEDER
4. FIXING UNITS
5. COVERS
6. HIGH-VOLTAGE POWER SUPPLY

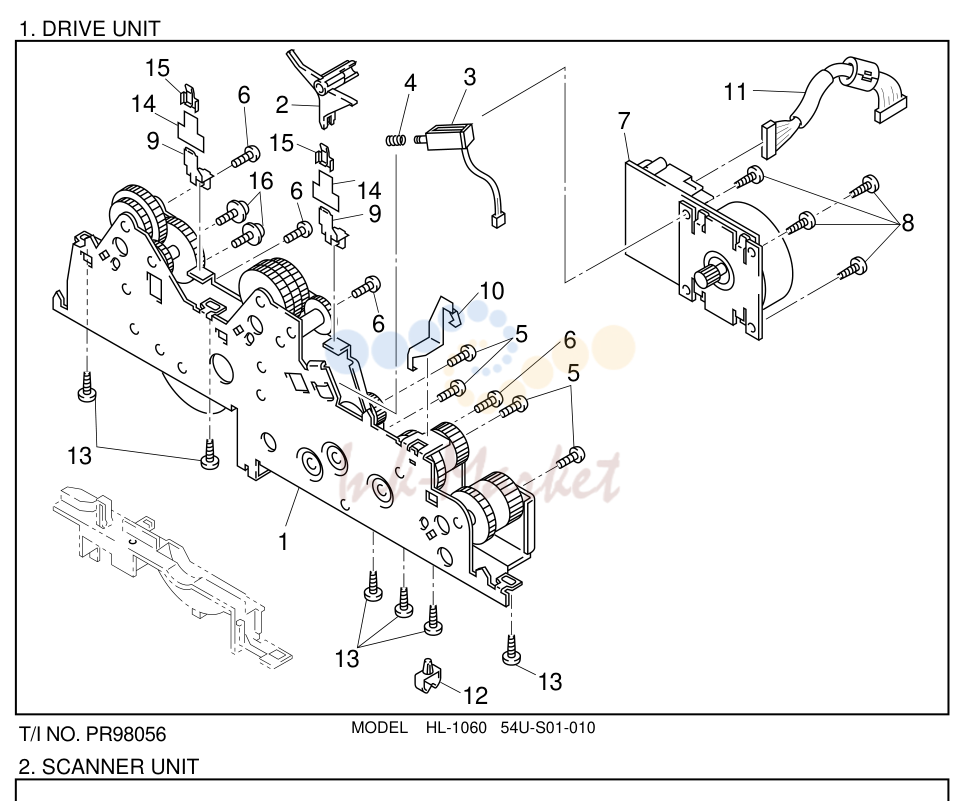

1. DRIVE UNIT

№	Артикул	Альт. артикул	Описание
1	UH3302001 запросить цену →	1DRIVE	UNIT Y (SP)
2	UH3031000 запросить цену →	1REGIST	SOLENOID LEVER
3	UH3032001 запросить цену →	1REGIST	SOLENOID
4	UH3033001 запросить цену →	1REGIST	SOLENOID SPRING
5	060300605 запросить цену →		4SCREW, BIND M3X6
6	060300605 запросить цену →		4SCREW, BIND M3X6
7	UH3036001 запросить цену →	1MAIN	MOTOR ASSY
8	085320516 запросить цену →		4TAPTITE, BIND S M3X4
9	UH3037000 запросить цену →	2GROUND	PLATE SPRING
10	UH3038000 запросить цену →	1STATIC	REMOVAL PLATE SPRING
11	UK3584001 запросить цену →	1MAIN	MOTOR HARNESS ASSY
12	UH3040000 запросить цену →	1HEATER	HARNESS HOOK
13	087411215 запросить цену →		6TAPTITE, CUP B M4X12
14	UH3046000 запросить цену →	2PLATE	SPRING FILM
15	UH3047000 запросить цену →	2PLATE	SPRING CAP
16	0A2300605 запросить цену →		2SCREW, PAN (WASHER) M3X6B
1-2	UH3301001 запросить цену →	1SCANNER	UNIT Y (SP) (B48K226)
1	UL6614001 запросить цену →		1S SHEET
2	UL6615001 запросить цену →		1S SHEET
3	UG4142001 запросить цену →	1TONER	SENSOR PCB ASSY F B53K268
4	087310815 запросить цену →		2TAPTITE, CUP B M3X8
5	UK3588001 запросить цену →	1TONER	SENSOR HARNESS ASSY
6	085411215 запросить цену →		3TAPTITE, BIND B M4X12
7	UL6740001 запросить цену →	1LASER	CAUTION LABEL, EUR
8	UL6741001 запросить цену →	1CAUTION	LABEL, TONER

2. DRIVE UNIT

№	Артикул	Альт. артикул	Описание

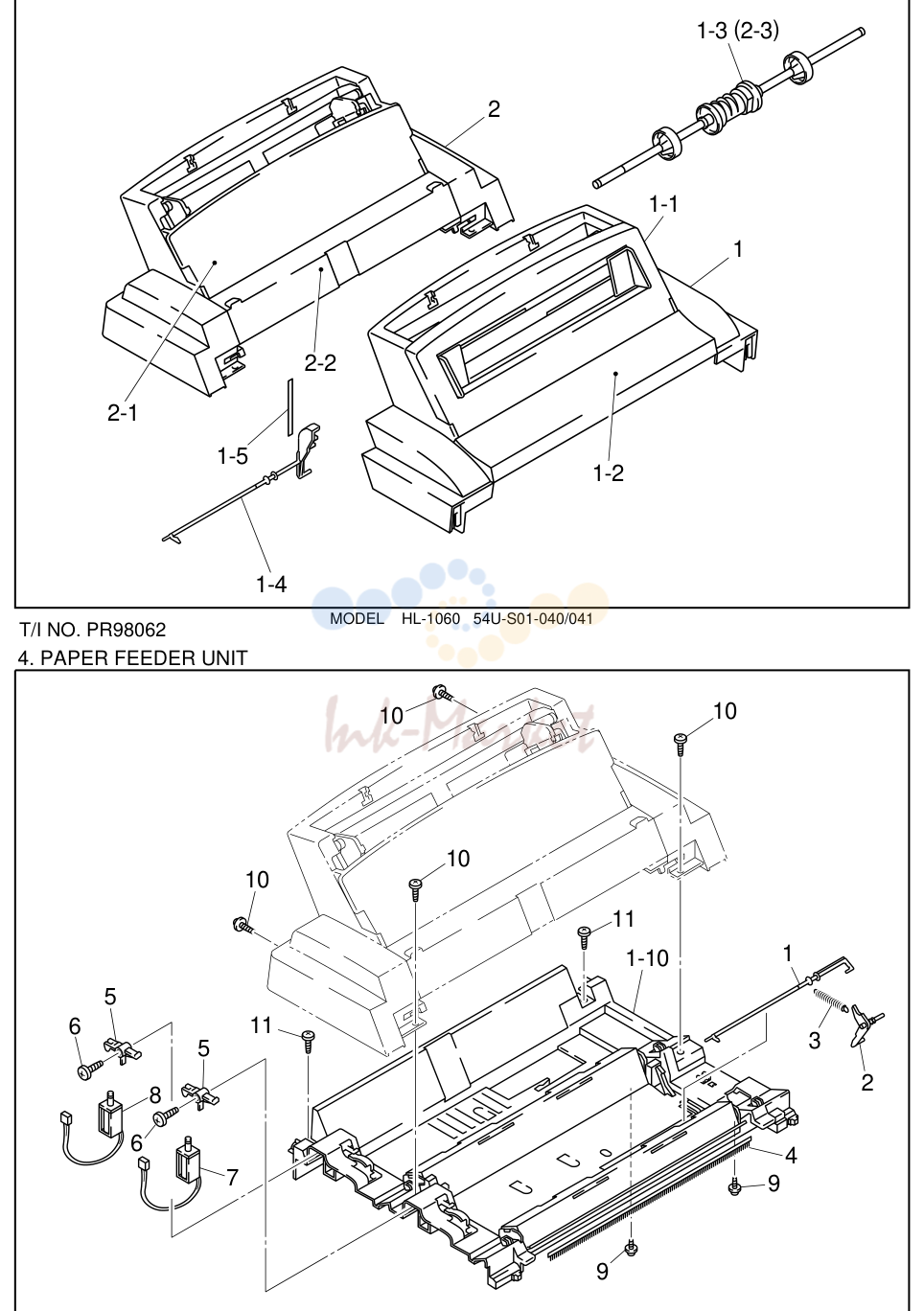

1	UH3303001 запросить цену →		1MP SHEET FEEDER 1 ASSY Y (SP)
1-1	UH3314001 запросить цену →		1MP FEEDER 1 COVER ASSY HY (SP)
1-2	UH3078001 запросить цену →	1PICK-UP	ROLLER COVER 1, GRAY1227
1-3	UH3074001 ✓ в наличии		1P PICK-UP ROLLER SHAFT ASSY Y
1-4	UH3077001 запросить цену →	1REGIST	SENSOR ACTUATOR 1Y
1-5	UD4742001 запросить цену →	1REGIST	SENSOR ACTUATOR FILM
2	UH3304001 запросить цену →		1MP SHEET FEEDER 2 ASSY Y (SP)
2-1	UD4344001 запросить цену →		1MP FEEDER 2 COVER HY
2-2	UH3104001 запросить цену →	1PICK-UP	ROLLER COVER 2, GRAY1227
2-3	UH3074001 ✓ в наличии		1P PICK-UP ROLLER SHAFT ASSY Y
1-10	UH3305001 запросить цену →	1PAPER	FEED UNIT Y (SP)
1	UH3154001 запросить цену →	1REGIST	SENSOR ACTUATOR 2 YL
2	UH3140001 запросить цену →	1REGIST	SENSOR LINK, BLACK
3	UH3141001 запросить цену →		1SPRING, EXTENSION
4	UL6933001 запросить цену →	1PAPER	DUST REMOVING BRUSH S
5	UH3145000 запросить цену →	2PAPER	PICK-UP SOLENOID LEVER
6	087270815 запросить цену →		2TAPTITE, CUP B M2.6X8
7	UH3146001 запросить цену →	1PAPER	PICK-UP SOLENOID ASSY
8	UH3147001 запросить цену →	1PAPER	PICK-UP SOLENOID ASSY
9	087310815 запросить цену →		2TAPTITE, CUP B M3X8
10	085411416 запросить цену →		4TAPTITE, BIND B M4X14
11	085411216 запросить цену →		2TAPTITE, BIND B M4X12

3. MP SHEET FEEDER

№	Артикул	Альт. артикул	Описание

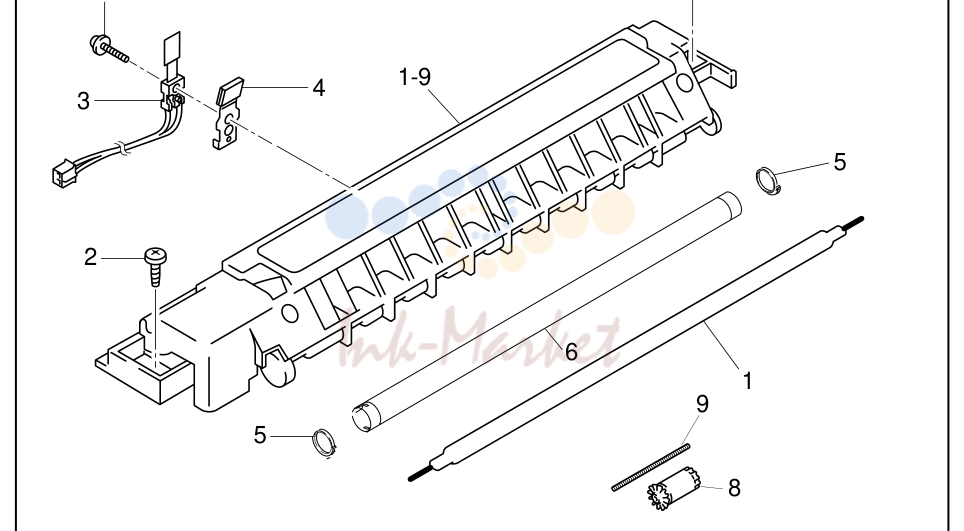

1-9	UH3164001 запросить цену →	1FIXING	UNIT Y, 120V (SP)
1-9	UH3165001 запросить цену →	1FIXING	UNIT Y, 230V (SP)
1	UH3306001 запросить цену →	1HALOGEN	LAMP Y, 120V (SP)
1	UH3307001 запросить цену →	1HALOGEN	LAMP Y, 230V (SP)
2	087411616 запросить цену →		2TAPTITE, CUP B M4X16
3	UL6667001 запросить цену →	1THERMISTOR	ASSY
4	UH3188001 запросить цену →	1CLEANER	ASSY Y
5	UH3178000 запросить цену →		2H/R BEARING Y
6	UH3419001 запросить цену →	1HEAT	ROLLER YS ASSY
7	087311415 запросить цену →		1TAPTITE, CUP B 3X14
8	UH3323001 запросить цену →	4EJECT	PINCH ROLLER ASSY
9	UL6682001 запросить цену →	4PINCH	SPRING
1	UK3439001 запросить цену →	1MAIN	PCB ASSY, PCL5 2M(SP) B48K246-300J
1-1	UK3538000 запросить цену →	1MASK	ROM: HL-1060EVEN
1-2	UK3539000 запросить цену →	1MASK	ROM: HL-1060ODD

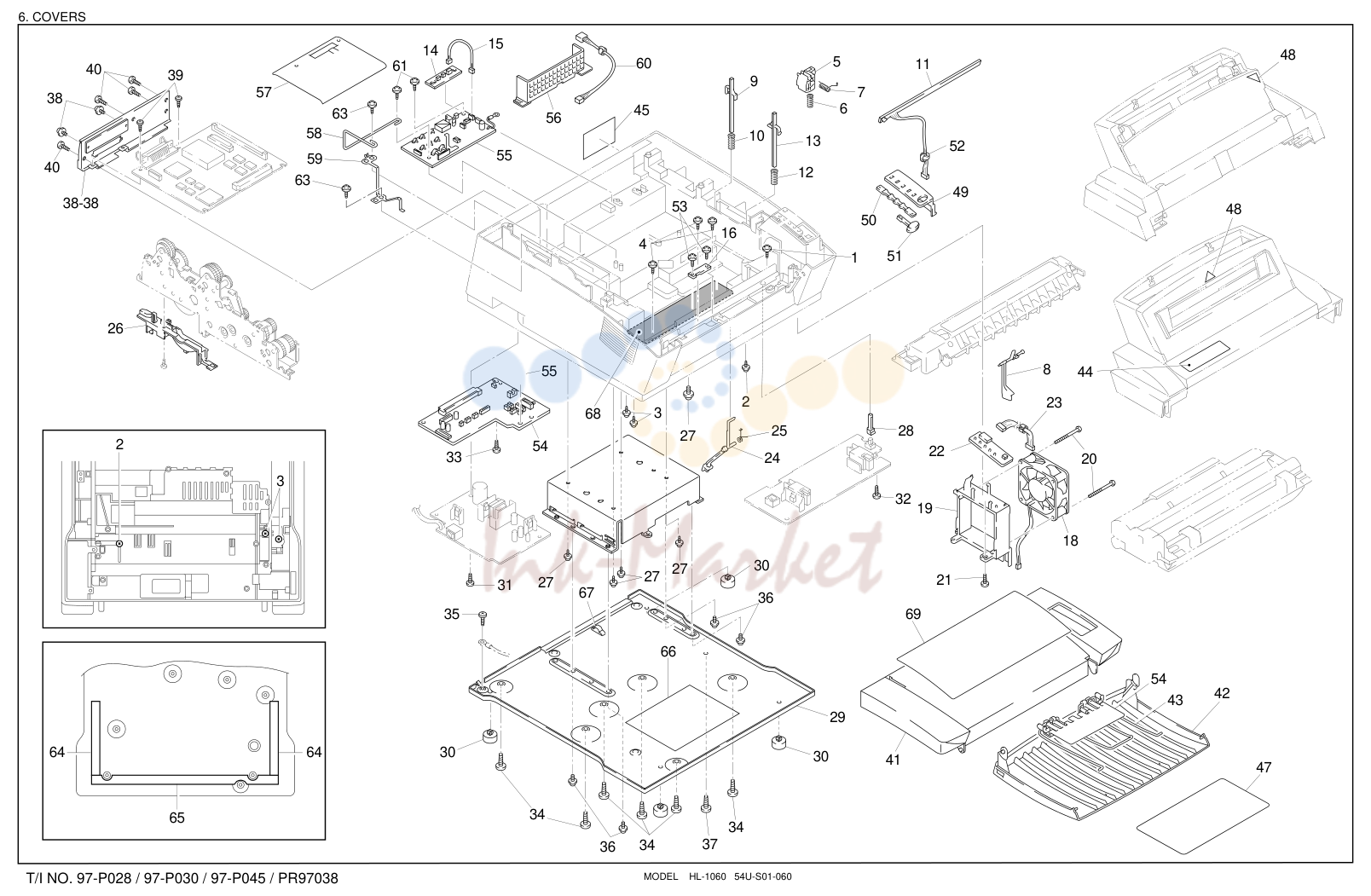

4. FIXING UNITS

№	Артикул	Альт. артикул	Описание
1	087310815 запросить цену →		1TAPTITE, CUP B M3X8
2	087310815 запросить цену →		1TAPTITE, CUP B M3X8
3	087310815 запросить цену →		2TAPTITE, CUP B M3X8
4	087310815 запросить цену →		2TAPTITE, CUP B M3X8
5	UL6721000 запросить цену →	1LOCK	LEVER
6	UL6722001 запросить цену →		1SPRING, COMPRESSION
7	UH3244001 запросить цену →		1SPRING, PR LOCK Y
8	UH3207001 запросить цену →	1PAPER	EJECT ACTUATOR, BLACK
9	UH3208000 запросить цену →	1SENSOR	LEVER
10	UH3245001 запросить цену →		1SPRING,LEVER
11	UK3432001 запросить цену →		1EL PCB UNIT Y B48K228
12	UH3245001 запросить цену →		1SPRING,LEVER
13	UH3242001 запросить цену →	1INTERLOCK	LEVER
14	UK3632001 запросить цену →	1RELAY	PCB ASSY B48K282
15	UK3621001 запросить цену →	1RELAY	HARNESS ASSY
16	UK3633001 запросить цену →	1TRANSFER	PCB ASSY B48K283
18	UH3210001 запросить цену →		1FAN MOTOR
19	UH3211000 запросить цену →		1FAN HOLDER
20	083313515 запросить цену →		2TAPTITE, PAN B M3X35
21	085411215 запросить цену →		1TAPTITE, BIND B M4X12
22	UK3631001 запросить цену →	1CONTROL	PANEL PCB ASSY B48K281
23	UK3586001 запросить цену →		1SW PANEL HARNESS ASSY
24	UH3212001 запросить цену →	1REGIST	SENSOR ACTUATOR,
25	UH3237001 запросить цену →	1REGIST	SENSOR SPRING
26	UH3213000 запросить цену →	1GEAR	COVER
27	087310815 запросить цену →		4TAPTITE, CUP B M3X8
28	UH3215001 запросить цену →	1DENSITY	DIAL Y, GRAY1252
29	UH3216000 запросить цену →	1BASE	PLATE
30	UH2208001 запросить цену →	4RUBBER	FOOT
31	085411215 запросить цену →		1TAPTITE, BIND B M4X12
32	085411215 запросить цену →		1TAPTITE, BIND B M4X12
33	085411215 запросить цену →		1TAPTITE, BIND B M4X12
34	085411215 запросить цену →		5TAPTITE, BIND B M4X12
35	0A5350605 запросить цену →		1SCREW, PAN (S/P WASHER) M3.5X6
36	087320616 запросить цену →		4TAPTITE, CUP S M3X6
37	UF3043001 запросить цену →		1TAPTITE, PAN ( WASHER) 3X6DB
38-38	UH3217001 запросить цену →		1I/F SHIELD ASSY
38	002300616 запросить цену →		2SCREW, PAN M3X6
39	087320616 запросить цену →		2TAPTITE, CUP S M3X6
40	002400616 запросить цену →		4SCREW, PAN M4X6
41	UH3219001 запросить цену →		1TOP COVER
42	UH3313001 запросить цену →	1OUTPUT	TRAY ASSY (SP)
43	UH3401000 запросить цену →	1EXTENSION	SUPPORT WIRE LTR
43	UH3250000 запросить цену →	1EXTENSION	SUPPORT WIRE A4
44	UH3221001 запросить цену →	1MODEL	PLATE, HL-1060
44	UH3239001 запросить цену →	1MODEL	PLATE, HL-1060 EUR
45	UH0905001 запросить цену →	1PATENT	LABEL, US/CSA
47	UH3243001 запросить цену →	1MYLAR	LABEL, HL-1060 CAN
47	UH3320001 запросить цену →	1MYLAR	LABEL, HL-1060 US
48	UH3225001 запросить цену →	2PAPER	SETTING LABEL Y
49	UH3227001 запросить цену →	1PANEL	COVER, GRAY1227
50	UH3228000 запросить цену →	1PANEL	RIGHT GUIDE Y
51	UH3229001 запросить цену →	1SWITCH	KEY
52	UG3005000 запросить цену →	1FERRITE	CORE:16X8X10
53	087311216 запросить цену →		2 TAPTITE, CUP B M3X12
54	UH3249001 запросить цену →		1 PAPER STOPPER LTR
54	UH3248001 запросить цену →		1 PAPER STOPPER A4
55	UK3608001 запросить цену →		1 SR PS ASSY (SP)
56	UH3370001 запросить цену →		1 HIGH-VALTAGE COVER
57	UH3371000 запросить цену →		1 SR PROTECT SHEET
58	UH3368001 запросить цену →		1 ELECTRODE SR1
59	UH3369001 запросить цену →		1 ELECTRODE SR2
60	UK3624001 запросить цену →		1 SR HARNESS ASSY
61	087411415 запросить цену →		2 TAPTITE, CUP B M4X14
63	087310815 запросить цену →		1 TAPTITE, CUP B M3X8
64	UH3405001 запросить цену →		2 SOUNDPROOF SPONGE A
65	UH3406001 запросить цену →		1 SOUNDPROOF SPONGE B
66	UH3412001 запросить цену →		1 DAMPING MATERIAL
67	UH3372000 запросить цену →		1 SHIELD FINGER
68	UH3064001 запросить цену →		1 S SEAL SPONGE
69	UH3167001 запросить цену →		1 TOP COVER LABEL

5. COVERS

№	Артикул	Альт. артикул	Описание
1	UK3440001 запросить цену →	1DRIVER	PCB ASSY (SP) B48K280
1	UK3441001 запросить цену →	1LOW-VOLTAGE	PS ASSY, 115V (SP) REV.B
1	UK3442001 запросить цену →	1LOW-VOLTAGE	PS ASSY, 230V (SP) REV.B
2	UK3585001 запросить цену →		1LV HARNESS ASSY
3	UK3461001 запросить цену →	1HEATER	HARNESS ASSY
1	UK3443001 запросить цену →	1HIGH-VOLTAGE	PS ASSY (SP) REV.D
2	UK3433001 запросить цену →		1HV FLAT CABLE

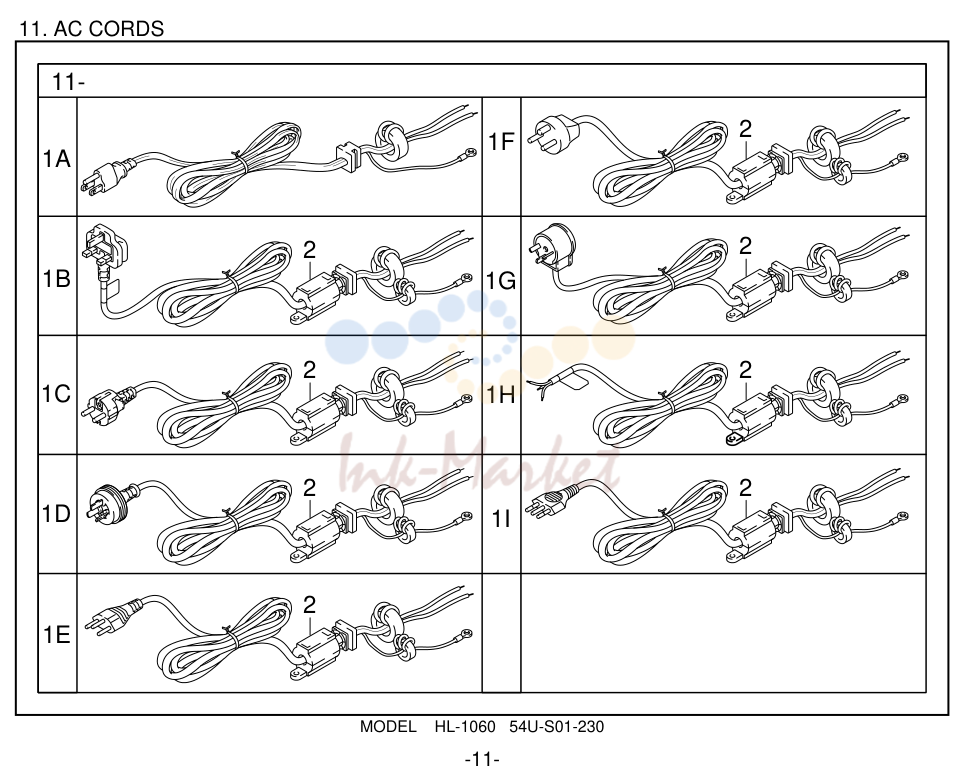

1	UK3483001 запросить цену →		1AC CORD ASSY, US
1	UK3485001 запросить цену →		1AC CORD ASSY, UK
1	UK3487001 запросить цену →		1AC CORD ASSY, EUR
1	UK3489001 запросить цену →		1AC CORD ASSY, SAA
1	UK3491001 запросить цену →		1AC CORD ASSY, SEV
1	UK3968001 запросить цену →		1AC CORD ASSY, DEMKO
1	UK3495001 запросить цену →		1AC CORD ASSY, HEB
1	UK3496001 запросить цену →		1AC CORD ASSY, S.AF
1	UK3498001 запросить цену →		1AC CORD ASSY, CHLI
2	UH3298001 запросить цену →		1CORE/SPONGE LVPS ASSY

6. HIGH-VOLTAGE POWER SUPPLY

№	Артикул	Альт. артикул	Описание
1	UK3507001 запросить цену →		1PR DRIVER DISK ASSY 1, WINDOWS
1	UK3720001 запросить цену →		1PR DRIVER DISK ASSY 1, WINDOWS (ISR)
2	UK3509001 запросить цену →		1PR DRIVER DISK ASSY 2,FONT&DOS
2	UK3722001 запросить цену →		1PR DRIVER DISK ASSY 2,FONT&DOS (ISR)
14	UK3676001 запросить цену →		1PR DRIVER DISK ASSY
14	UK3714001 запросить цену →		1PR DRIVER DISK ASSY 5 (CANADA)
3	UL6856000 запросить цену →	2PAPER	SUPPORT
4	UH3252001 запросить цену →		1USER'S MANUAL, US
4	UH3255001 запросить цену →		1USER'S MANUAL, GER
4	UH3276001 запросить цену →		1USER'S MANUAL, NOR
4	UH3284001 запросить цену →		1USER'S MANUAL, DEN
4	UH3287001 запросить цену →		1USER'S MANUAL, ITA
4	UH3290001 запросить цену →		1USER'S MANUAL, SWE
5	UH3253001 запросить цену →		1SET GUIDE, US
5	UH3256001 запросить цену →		1SET GUIDE, GER
5	UH3277001 запросить цену →		1SET GUIDE, NOR
5	UH3285001 запросить цену →		1SET GUIDE, DEN
5	UH3288001 запросить цену →		1SET GUIDE, ITA
5	UH3291001 запросить цену →		1SET GUIDE, SWE
6	UH2717001 запросить цену →	1WARRANTY	CARD, USA
6	UH2693001 запросить цену →	1WARRANTY	CARD, CAN
6	UL7581001 запросить цену →	1WARRANTY	CARD, FRA2
7	UL7426001 запросить цену →		1SC INSERTION SHEET, US
8	UH3261001 запросить цену →	1ACCESSORY	ORDER FORM (USA)
8	UH3294001 запросить цену →	1ACCESSORY	ORDER FORM (CANADA)
9	UE2014001 запросить цену →		1BAG, 215X350H
12	UH3257001 запросить цену →	1DUST	COVER Y
1	UE0507001 запросить цену →		1CARTON, USA/CAN HL-1060
1	UE0508001 запросить цену →		1CARTON, EUR HL-1060
2	UE0529000 запросить цену →	1STYROFOAM	PAD ASSY HL-Y
3	UE0533000 запросить цену →		1CARTON, ACCESORRIES
4	UE0534001 запросить цену →		1BAG, 800X1000 (BODY)
5	UH3351001 запросить цену →		1BAR CODE LABEL, 52438 USA HL-1060
5	UH3352001 запросить цену →		1BAR CODE LABEL, 52562 EUR HL-1060
6	UL7932001 запросить цену →		1BAG, (DRUM UNIT)
7	UE0596001 запросить цену →		1PE SHEET 220X450
8	UH3373001 запросить цену →		1NO RETURN FORM (USA)
8	UH3295001 запросить цену →		1NO RETURN FORM (CANADA)
