Brother FAX-910Z — каталог запчастей со схемами

Содержание

1. NOTES FOR USING THIS PARTS REFERENCE LIST
2. PLATEN FRAME ATTACHMENT

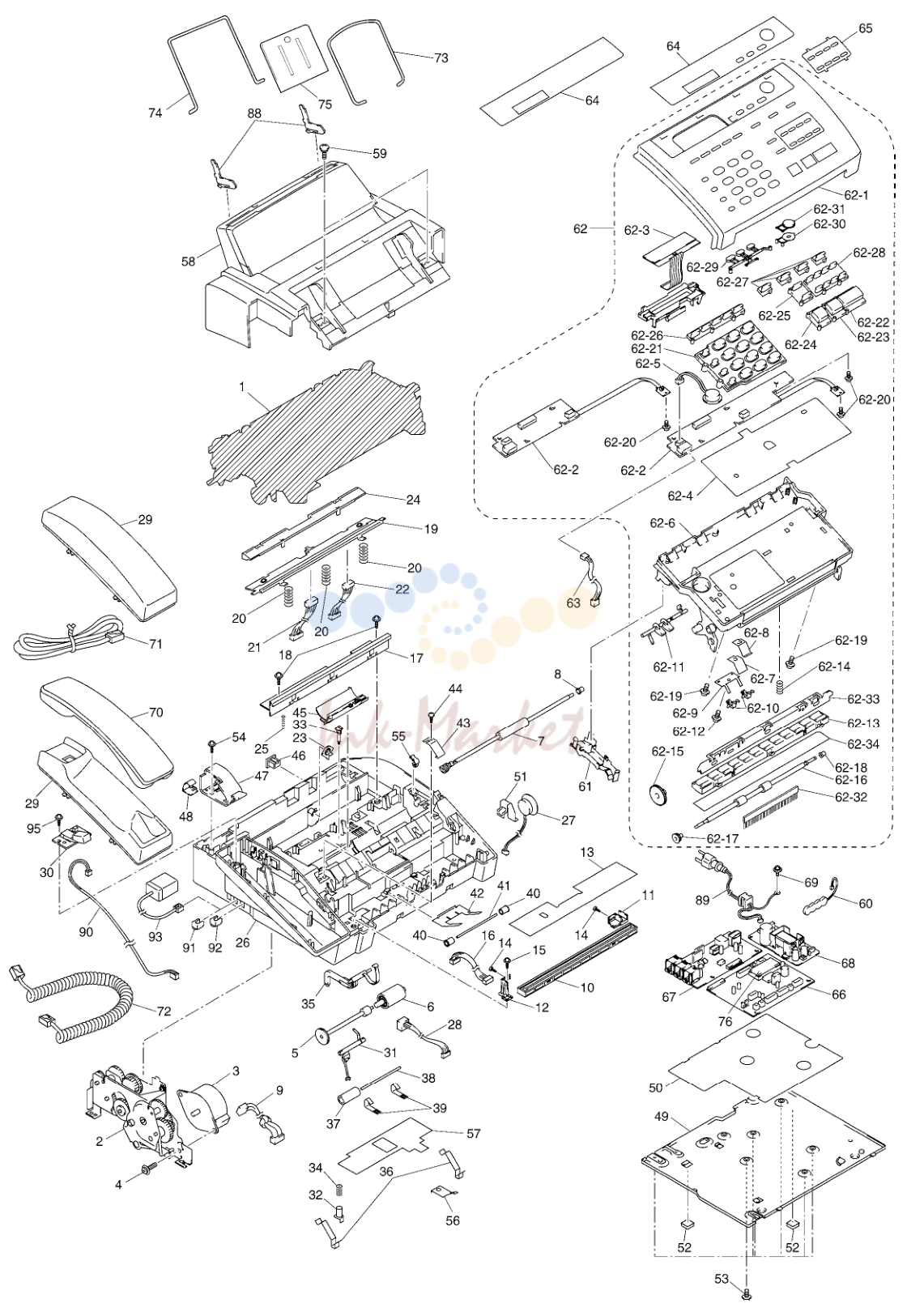

1. NOTES FOR USING THIS PARTS REFERENCE LIST

№	Артикул	Описание
1		PLATEN FRAME ATTACHMENT
2	UF9650001 запросить цену →	1 DRIVE UNIT
3	LE0676001 запросить цену →	1 MOTOR
4	U09759001 запросить цену →	1 SCREW, PAN (WASHER) M3X6 DB
5	UF9693001 запросить цену →	1 SEPARATION ROLLER GEAR
6	UF6613001 ✓ в наличии	1 SEPARATION ROLLER
7	UU0244001 запросить цену →	1 LF ROLLER ASSY
8	UF9949001 запросить цену →	1 BEARING, EJECTION ROLLER
9	LG2396001 запросить цену →	1 MOTOR HARNESS
10	UG6683001 запросить цену →	1 CIS UNIT
11	UF9814001 запросить цену →	1 CIS HOLDER, R
12	UF9815001 запросить цену →	1 CIS HOLDER, L
13	UF9816001 запросить цену →	1 CIS FILM
14	085310815 запросить цену →	2 TAPTITE, BIND B M3X8
15	UU0231001 запросить цену →	1 TAPTITE, PAN B M3X8
16	UG6792001 запросить цену →	1 CIS-MAIN HARNESS
17	LE0830001 запросить цену →	1 RECORDER FRAME
18	087310815 запросить цену →	2 TAPTITE, CUP B M3X8
19	UF9852001 запросить цену →	1 RECORDING HEAD ASSY
20	UF8072001 запросить цену →	3 HEAD SPRING, COMPRESSION
21	UG6707001 запросить цену →	1 MAIN-HEAD HARNESS
22	UG6607001 запросить цену →	1 HEAD-POWER HARNESS
23	UF9855001 запросить цену →	1 HEAD ADJUSTER
24	UF9856001 запросить цену →	1 HEAD PROTECTOR
25	UF9857001 запросить цену →	1 GROUNDING SPRING
26	UF9800001 запросить цену →	1 MAIN FRAME, GRAY(1395),
26	UF9800003 запросить цену →	1 MAIN FRAME, WHITE(1138),
27	UG6670001 запросить цену →	1 SPEAKER
28	UG6698001 запросить цену →	1 PC I/F MODULAR HARNESS, FAX910Z/920Z/921Z
29	UF9801001 запросить цену →	1 HANDSET MOUNT, GRAY(1395),
29	UF9801003 запросить цену →	1 HANDSET MOUNT, WHITE(1138),
29	UF9983001 запросить цену →	1 DUMMY MOUNT, GRAY(1395), FAX910Z
30	UG6615001 запросить цену →	1 HOOK SWITCH PCB, FAX917/920Z/921Z
31	UF9802001 запросить цену →	1 DOCUMENT REAR SENSOR ACTUATOR
32	UF9803001 запросить цену →	1 COVER SENSOR ACTUATOR A
33	UF9817001 запросить цену →	1 COVER SENSOR ACTUATOR B
34	UF9818001 запросить цену →	1 COVER SENSOR ACTUATOR SPRING
35	UF9804001 запросить цену →	1 RIBBON SENSOR ACTUATOR
36	UF9806001 запросить цену →	2 PANEL-LOCK LEAF SPRING
37	UU0021001 запросить цену →	1 PINCH ROLLER
38	UF6267000 запросить цену →	1 ROLLER SHAFT
39	UF9807001 запросить цену →	2 PINCH ROLLER SPRING
40	UL6244002 ✓ в наличии	2 DOCUMENT PRESSURE ROLLER
41	UF6267000 запросить цену →	1 ROLLER SHAFT
42	UF9808001 запросить цену →	1 DOCUMENT PRESSURE ROLLER SPRING
43	UU0074001 запросить цену →	1 LF LEAF SPRING
44	085310815 запросить цену →	1 TAPTITE, BIND B M3X8
45	UF9809004 запросить цену →	1 ROM COVER, GRAY(1267)
46	UF4759000 запросить цену →	1 PC I/F COVER, NATURAL,
46	UF4759002 запросить цену →	1 PC I/F COVER, BLACK,
46	LE0542002 запросить цену →	1 PC I/F BLIND FILM, FAX917
47	UF9810001 запросить цену →	1 COVER STOPPER
48		----- NOT USED
49	UF9822001 запросить цену →	1 BOTTOM PLATE
50	UF9846001 запросить цену →	1 INSULATION SHEET
51	UF9847001 запросить цену →	1 SPEAKER SUPPORT SPRING
52	UF6761001 запросить цену →	2 RUBBER FOOT
53	087310815 запросить цену →	7 TAPTITE, CUP B M3X8
54	087310815 запросить цену →	1 TAPTITE, CUP B M3X8
55	UF9812001 запросить цену →	1 RIBBON SHAFT STOPPER
56	UF9819001 запросить цену →	1 RIBBON SHAFT STOPPER SPRING
57	UF9824001 запросить цену →	1 HARNESS GUIDE FILM
58	UF9848001 запросить цену →	1 RECORDING PAPER COVER ASSY, GRAY(1395),
58	UF9848003 запросить цену →	1 RECORDING PAPER COVER ASSY, WHITE(1138),
59	UF9823001 запросить цену →	2 SHOULDER SCREW
60		----- NOT USED
61	UF9963001 запросить цену →	1 HARNESS HOLDER
62	UF9884001 запросить цену →	1 CONTROL PANEL ASSY, GRAY(1395), FAX910Z
62	UF9914001 запросить цену →	1 CONTROL PANEL ASSY, GRAY(1395), FAX917
62	UF9915001 запросить цену →	1 CONTROL PANEL ASSY, GRAY(1395), FAX920Z(GRAY) FOR UK
62	UF9916001 запросить цену →	1 CONTROL PANEL ASSY, GRAY(1395), FAX-920Z FOR FRA
62	UF9919003 запросить цену →	1 CONTROL PANEL ASSY, WHITE(1138),
62-1	UU0141001 запросить цену →	1 CONTROL PANEL, GRAY(1395),
62-1	UU0199003 запросить цену →	1 CONTROL PANEL, GRAY(1395),
62-2	UG6619001 запросить цену →	1 PANEL PCB ASSY
62-3	LG2351001 запросить цену →	1 LCD
62-4	UG6624001 запросить цену →	1 FPC KEY
62-5		----- NOT USED
62-6	UF9775001 запросить цену →	1 PANEL REAR COVER
62-7	UU0145001 запросить цену →	1 SEPARATION RUBBER
62-8	UF9777001 запросить цену →	1 SPRING PLATE B
62-9	UF9778001 запросить цену →	1 SPRING PLATE A
62-10	UF9995001 запросить цену →	2 SPRING COVER
62-11	UF9779001 запросить цену →	1 DOCUMENT FRONT SENSOR ACTUATOR
62-12	UF6116001 запросить цену →	1 TAPTITE, PAN (WASHER) B M3X6
62-13	UF9780001 запросить цену →	1 DOCUMENT PRESSURE BAR
62-14	UF9781001 запросить цену →	1 DOCUMENT PRESSURE BAR SPRING
62-15	UF9782001 запросить цену →	1 GEAR
62-16	UF9783001 запросить цену →	1 DOCUMENT EJECTION ROLLER
62-17	UF9787001 запросить цену →	1 DOCUMENT EJECTION ROLLER GEAR
62-18	UF9949001 запросить цену →	1 BEARING, EJECTION ROLLER
62-19	087310815 запросить цену →	2 TAPTITE, CUP B M3X8
62-20	087270615 запросить цену →	1 TAPTITE, CUP B M2.6X6
62-21	UF4393010 запросить цену →	1 KEY,TEN, GRAY(1395),
62-21	UF4393003 запросить цену →	1 KEY,TEN, WHITE(1138), FAX920Z(WHITE) FOR UK, FAX921Z
62-22	UF8172001 запросить цену →	1 KEY,START, BLUE(6189),
62-22	UF8172004 запросить цену →	1 KEY,START, BLUE(6238), FAX920Z(WHITE) FOR UK, FAX921Z
62-23	UF8173001 запросить цену →	1 KEY,STOP, ORANGE(3159),
62-23	UF8173002 запросить цену →	1 KEY,STOP, ORANGE(3172),
62-24	UF8174001 запросить цену →	1 KEY,COPY, GRAY(1267),
62-24	UF8174003 запросить цену →	1 KEY,COPY, WHITE(1138), FAX920Z(WHITE) FOR UK, FAX921Z
62-25	UF8179001 запросить цену →	1 KEY,COPY MODE, GRAY(1395),
62-25	UF8179004 запросить цену →	1 KEY,COPY MODE, WHITE(1138),
62-26	UF9118003 запросить цену →	1 KEY,MODE, GRAY(1395),
62-26	UF9118001 запросить цену →	1 KEY,MODE, WHITE(1138),
62-27	UF5581007 запросить цену →	4 KEY,FUNCTION, GRAY(1395),
62-27	UF5581005 запросить цену →	4 KEY,FUNCTION, WHITE(1138),
62-28	UF9764001 запросить цену →	1 KEY,ONE TOUCH, GRAY(1395),
62-28	UF9764003 запросить цену →	1 KEY,ONE TOUCH, WHITE(1138),
62-29		----- NOT USED
62-30		----- NOT USED
62-31		----- NOT USED
62-32	UU0243001 запросить цену →	1 ANTI STATIC BRUSH
62-33	UF9788001 запросить цену →	1 PRESSURE BAR SUPPORT
62-34	UF9790001 запросить цену →	1 WHITE FILM
63	UG6625001 запросить цену →	1 PANEL-MAIN HARNESS
64	UF9888001 запросить цену →	1 LCD PLATE, FAX910Z
64	LE0657001 запросить цену →	1 LCD PLATE, FAX917
64	UF9967004 запросить цену →	1 LCD PLATE, FAX920Z
64	UU0228008 запросить цену →	1 LCD PLATE, FAX921Z
65	UU0518001 запросить цену →	1 ADDRESS LABEL
66	LG2430021 запросить цену →	1 MAIN PCB SUB ASSY,
67	LG2150003 запросить цену →	1 NCU PCB ASSY, FAX910Z/917
67	LG2150004 запросить цену →	1 NCU PCB ASSY, FAX920Z FOR UK
67	LG2150005 запросить цену →	1 NCU PCB ASSY, FAX920Z FOR FRA
67	LG2150009 запросить цену →	1 NCU PCB ASSY, FAX921Z
68	UG6691001 запросить цену →	1 POWER SUPPLY PCB ASSY
69	UF4444001 запросить цену →	1 SCREW, PAN (WASHER) M4X6 DB
70	UF6857001 запросить цену →	1 HANDSET, GRAY(1395), FAX920Z(GRAY) FOR UK/FRA, FAX917
70	UF6857003 запросить цену →	1 HANDSET, WHITE(1138), FAX920Z(WHITE) FOR UK, FAX921Z
71	UG3625001 запросить цену →	1 TELEPHONE LINE CORD, FAX910Z/917
71	UG3626001 запросить цену →	1 TELEPHONE LINE CORD, FAX920Z FOR UK
71	UG3627001 запросить цену →	1 TELEPHONE LINE CORD, FAX920Z FOR FRA
71	UG3631001 запросить цену →	1 TELEPHONE LINE CORD, FAX921Z
72	UG3543001 запросить цену →	1 HANDSET CURLED CORD, GRAY(1395),
72	UG3543002 запросить цену →	1 HANDSET CURLED CORD, WHITE(1397),
73	UF5607000 запросить цену →	1 DOCUMENT WIRE EXTENSION
74	UF9869001 запросить цену →	1 PAPER WIRE EXTENSION
75	UF9987001 запросить цену →	1 PAPER SUPPORT
76	LG0081003 запросить цену →	1 MTPROM:FAX910Z
76	LG0065003 запросить цену →	1 OTPROM:FAX917
76	LG0086009 запросить цену →	1 OTPROM:FAX921Z
76	LG0084004 запросить цену →	1 MTPROM:FAX920 FOR UK
76	LG0084005 запросить цену →	1 MTPROM:FAX920 FOR FRA
88	UF9872001 запросить цену →	2 PAPER GUIDE
89	UG3680001 запросить цену →	1 AC CORD ASSY, FAX920Z FOR FRA, FAX910Z/917/921Z
89	UG3681001 запросить цену →	1 AC CORD ASSY, FAX920Z FOR UK
90	UG6618001 запросить цену →	1 MAIN-HOOK SWITCH HARNESS, FAX917/920Z/921Z
91	UF5745000 запросить цену →	1 HIDE COVER, EXT
92	UF7095000 запросить цену →	1 HIDE COVER, H/S, FAX910Z
93		----- NOT USED
95	087310815 запросить цену →	1 TAPTITE, CUP B M3X8

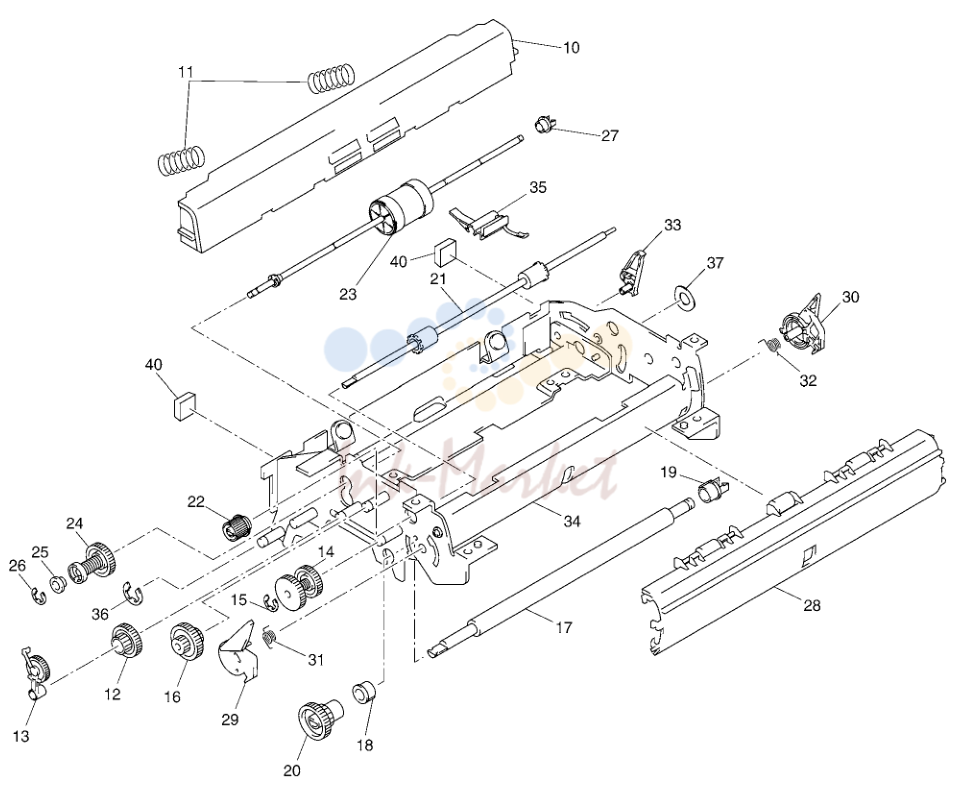

2. PLATEN FRAME ATTACHMENT

№	Артикул	Описание
1	UF9736001 запросить цену →	1 PAPER FEED CHUTE
2	UF9737001 запросить цену →	1 SEPARATION PAD
3	UF9740001 запросить цену →	1 SEPARATION PAD SPRING
4	LG2449002 запросить цену →	1 SENSOR PCB
5	UF9741001 запросить цену →	1 PAPER EDGE SENSOR ACTUATOR
6		----- NOT USED
7	UF9744001 запросить цену →	1 CHUTE FILM
8	U24014001 запросить цену →	2 TAPTITE, CUP S M3.0X6
9	UF9750001 запросить цену →	1 PRESSURE PLATE LINK
10	UF9746001 запросить цену →	1 PRESSURE PLATE
11	UF9745001 запросить цену →	2 PRESSURE PLATE SPRING
12	UF9712001 запросить цену →	1 GEAR 24/28, SUN GEAR
13	UF9713001 запросить цену →	1 ARM P ASSY
14	UF9715001 запросить цену →	1 CLUTCH GEAR 37 ASSY
15	048030346 запросить цену →	1 RETAINING RING, E3
16	UF9719001 запросить цену →	1 GEAR 19/38
17	UF9720001 запросить цену →	1 PLATEN
18	UF9722001 запросить цену →	1 PLATEN SHAFT BUSHING, L
19	UF9723001 запросить цену →	1 PLATEN SHAFT BUSHING, R
20	UF9724001 запросить цену →	1 GEAR 25/27
21	UF9725001 запросить цену →	1 PAPER EJECTION ROLLER
22	UF9727001 запросить цену →	1 PAPER EJECTION ROLLER GEAR
23	UF9728001 запросить цену →	1 PAPER FEED ROLLER ASSY
24	UF9730001 запросить цену →	1 GEAR 43 ASSY
25	UF9734001 запросить цену →	1 COLLAR STOPPER
26	048040346 запросить цену →	1 RETAINING RING, E4
27	UF0026001 запросить цену →	1 PAWLED BUSHING
28	UF9751001 запросить цену →	1 CHUTE B ASSY
29	UF9755001 запросить цену →	1 LOCK LEVER L, BLUE(6155)
30	UF9756001 запросить цену →	1 LOCK LEVER R, BLUE(6155)
31	UF9757001 запросить цену →	1 LOCK LEVER SPRING, L
32	UF9758001 запросить цену →	1 LOCK LEVER SPRING, R
33	UF9792001 запросить цену →	1 PRESSURE PLATE RELEASE CAM
34	UF9701001 запросить цену →	1 PLATEN FRAME
35	UF9873001 запросить цену →	1 FRONT COVER SENSING ACTUATOR
36	048050346 запросить цену →	1 RETAINING RING, E5
37	UU0078001 запросить цену →	1 SPRING WASHER
38	UG6794001 запросить цену →	1 MAIN-SENSOR HARNESS
39		----- NOT USED
40	UF6761001 запросить цену →	2 RUBBER FOOT
